BEDIENUNGSANLEITUNG 60.4520.01 TFA

TFA No. 60.4520 Anleitung 11.12.2020 9:40 Uhr Seite 1

Bedienungsanleitung

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

D Bedienungsanleitung

GB Instruction manual

F Mode d'emploi

Vieien Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. Die Bedienungsanleitung liegt dem Gerät bei oder zum Download unter www.tfa-dostmann.de/service/downloads/anleitungen
• Verwenden Sie das Gerät nicht anders, als in der Anleitung dargestellt wird.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie die Bedienungsanleitung gut auf!

GB

D Bedienungsanleitung
GB Instruction manual
F Mode d'emploi

TPA No. 60.4520 Anleitung 11.12.2020 9:40 Uhr Seite 4

Fig. 2

B 1 B 2 B 3 B 4 B 5 B 6 C 1 C 2C 3

Funkuhr mit Raumklima

D

1. Lieferumfang

• Funkuhr

• Bedienungsanleitung

2. Einsatzbereich und alle Vortelle Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit
- Innentemperatur
- Innenluftfeuchtigkeit
• Weckalarm mit Schlummerfunktion
• Ausgeschriebener Wochentag in 8 Sprachen und Datum
• Manuelle Einstellmöglichkeit und Zeitzene
- Ideal für zuhausa, das Büro, das Warlezimmer, den Eingangs- oder Emplangsbereich und als Geschank
• Zum Aufstellen oder an die Wand hängen

3. Sicherheitshinweise

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.
• Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

WARNUNG

• Halten Sie das Gerät und die Batterien außerhalb der Reichwaite von Kindern.
• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Vervienden Sie nie gleichzeitig alte und neuß Batterien oder Batterien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

ACHTUNG

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

TPA No. 60.4520 Anleitung 11.12.2020 9:40 Uhr Seite 5

Funkuhr mit Raumklima

- Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keina Scheuer- oder Lösungsmittel verwenden! - Vor Feuchtigkeit schützen!

4. Bestandtelle

A: LCD-Anzeige (Fig. 1):

A 1: Uhrzelt A 2: Snooze-Symbol

A 3: Alarmsymbol A 4: DCF-Empfangssymbol

A 5: Batteriesymbol A 6: Sommerzeit-Symbol

A 7: Innenluftleuchtigkeit A 8: Wochentag

A 9: Datum A 10: Innentemperatur

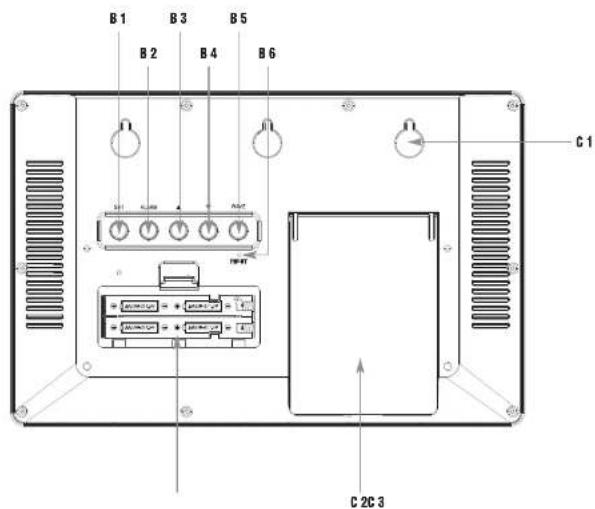

B: Tasten (Fig. 2):

B 1: SET Taste B 2: ALARM Taste

B 3: UP Taste B 4: DOWN Taste

B 5: WAVE Taste B 6: RESET Knopf

C: Gehäuse (Fig. 2):

C 1: Wandaufhängung C 2: Ständer (ausklappbar)

C 3: Batteriefach

5. Inbetriebnahme

5.1 Batterien einlegen

- Entfernen Sie die Schutzfolle vom Display.

- Öffnen Sie das Batteriefach und legen Sie vier neue Batterlen 1.5 V AA polrichtig ein.

- Ein Signalton ertönt und alle LCD-Segmente werden kurz angezeigt. Schließen Sie den Batteriedeckel wieder.

5.2 Empfang der Funkzeit

- Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangssymbol blinkt. Wenn der Zeitcode nach einigen Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangssymbol ständig im Display angezeigt. Während der Sommerzeit erscheint OST auf dem Display.

- Ist kein Funkempfang erfolgt, können Sie die Initialisierung auch manuell starten. Halten Sie die WAVE Taste für drei Sekunden gedrückt.

• Das DCF-Empfangssymbol blinkt.

- Unterbrechen Sie den Empfangsversuch, indem Sie die WAVE Taste noch einmal für drei Sekunden gedrückt halten. Das DCF-Empfangssymbol verschwindet.

- Der DCF-Signalempfang findet täglich um 1:00, 2:00, 3:00, 4:00 und 5:00 Uhr morgens statt.

D

Funkuhr mit Raumklima

- Es gibt drei verschiedene Empfangszustände:

blinkt – Empfang aktiv

bleibt stehen – Empfang erfolgreich verschwindet – kein Empfang

- Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden.

5.3 Hinweis: Empfang der Funkzeit

- Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsignal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch.

- Vermeiden Sie die Nähe von Störquellen wie Computerbildschirmen, Fernsehgeräten oder massiven Metallgegenständen. In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empflichtan, das Gerät in Fenstarnähre zu glatzieren.

- Nachts sind die atmosphärischen Störungen maist garinger. Ein einziger Emfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten.

6. Bedienung

6.1 Manuelle Einstellungen

- Halten Sie die SET Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.

- Der erste einstellbare Wert blinkt im Display

- Machen Sie mit der UP oder DOWN Taste die gewünschte Einstellung

- Durch Drücken der SET Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert.

• Die Reihenfolge ist wie folgt:

- Zeitzone -12/+12 (Vorainstellung: (ZONE 00)

- Sprachauswahl für den Wochentag (Voreinstellung: GERMAN)

- Jahr, Monat, Tag

- Stunden, Minuten

- DCF Emplang on/off (Vareinstellung: RCG DN)

- Halten Sie die UP oder DOWN Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnellauf. Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.

6.1.1 Einstellung der Zeitzone

- Im Einstellungsmodus können Sie die Zeitzonenkorrektur vornehmen.

TPA No. 60.4520 Anleitung 11.12.2020 9:40 Uhr Seite 6

Funkuhr mit Raumklima

D

- Die Zeitzonenkorraktur wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später).

6.1.2 Spracheinstellung für den Wochentag

- Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag vornehmen: Deutsch (GERMAN), Französisch (FRENCH), Spanisch (SPANISH), Italienisch (ITALIAN), Dänisch (DANISH), Niederländisch (OUTCH), Schwedisch (SWEDISH), Englisch (ENGLISH).

6.1.3 DCF Emptang

• Standardgemäß ist der DCF-Empfang aktiviert (RCC ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Einstellung erforderlich.
• Bei deaktiviertem Empfang (RCC OFF) müssen Sie Uhrzeit und Datum manuell einstellen.
• Ist der DCF-Funkuhremplang aktiviert, wird bei erfolgreichem Emplang die manuell eingestellte Zeit überschrieben.

7. Einstellung des Weckalarms

• Drücken Sie die ALARM Tasta im Normalmodus, um in den Alarmmodus zu gelangen. AL und die zuletzt eingestellte Weckzeit werden auf dem Display angezeigt.
• Halten Sie die ALARM Taste für drei Sekunden gedrückt, um in den Einsellmodus zu gelangen.

• Die Stundenanzeige blinkt.
- Stellen Sie mit der UP oder DOWN Tasta die Stunden ein
- Bestätigen Sie die Eingabe mit der ALARM Taste und stellen Sie auf gleiche Weise die Minuten ein.
- Drücken Sie die ALARM Taste noch einmal, um zur aktuellen Uhrzeit zurückzukehren.
- Der Alarm ist aktiviert und das Alarmsymbol erscheint auf dem Display.
- Zum Deaktivieren/Aktivieren des Alarms drücken Sie die UP Taste im Alarmmodus.
• Das Alarmsymbol verschwindet erscheint auf dem Display.
- Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist. Das Alarmsymbol blinkt.
- Drücken Sie auf eine beliebige Taste (außer SET) und der Alarm wird beendet.
- Drücken Sie auf die SET Taste, um die Snooze-Funktion zu aktivieren.
- Der Alarm wird für die Dauer von ca. 5 Minuten unterbrochen.
• Das Snooze Symbol blinkt.
- Drücken Sie auf eine beliebige Taste, um die Snooze-Funktion zu beenden

8. Batteriewechsel

- Sobald das Batteriesymbol im Display erscheint, wechseln Sie bitte die Batterien.

Funkuhr mit Raumklima

D

9. Fehlerbeseitigung

Problem Lösungen

Keine Anzeige → Batterien polrichtig einlagen

→ Batterien wechseln

Kein DCF Funkempfang → DCF-Empfang im Einstellmodus aktivieren (RCC ON)

→ Initialisierung manuell starten
→ Empfangsversuch in der Nacht abwarten
→ Andaren Aufstellort für das Gerät wählen
→ Uhrzeit manuell einstellen

Unkorrekte Anzeige

→ RESET Knangl drücken
→ Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugehen.

Die Bezeichnungen für enthaltene Schvermetalle sind:

Cd=Cadmium, Hg=Quacksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Aitgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

11. Technische Daten

Spannungsversorgung Batterien 4 x 1,5 V AA (nicht inklusive)

Verwenden Sie Alkaline Batterien

TPA No. 60.4520 Anleitung 11.12.2020 9:40 Uhr Seite 7

Funkuhr mit Raumklima

D

Massbereich Temperatur -10°C ... 50°C

Messbereich Luftfeuchtigkeit 1...99%

Anzeige LL.L /HH.H Temperatur außerhalb des Messbereichs

Gehäusemaße 360 x 235 x 28 (84) mm

Gewicht 869 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TTA, Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Barschrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Kummer in das Suchfeld.

EU-Konformitätserklärung

Hiermit erklärt TFA Udesmann, dass der Funkanlagentyp 60.4820 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-destmann.de/service@downlandsice

www.lfa-doslmann.de

E-Mail: [e-mail]

TEA Deslmann GmbH & Co KG, Zum Dillersberg 12, D-97877 Werheim, Deutschland 12/20
