BEDIENUNGSANLEITUNG 46117 KORONA

Bestimmungsgemäßer Gebrauch

Lesen Sie vor Inbetriebnahme des Gerätes die folgenden Sicherheitshinweise sowie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese Unterlagen auf. Bei Weitergabe des Gerätes an einen Dritten geben Sie auch diese Anleitung weiter.

Dieses Gerät ist nur zum Grillen von Lebensmitteln geeignet. Jede andere Verwendung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren für den Benutzer. Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt!

Sicherheit:

Dieses Symbol warnt vor allgemeinen Verletzungsgefahren /Beschädigungen am Gerät!

Dieses Symbol warnt vor heißen Oberflächen, Verbrennungsgefahr!

Dieses Symbol warnt vor Gefahren durch Stromschlag!

Allgemeine Sicherheitshinweise

• Bei nicht bestimmungsgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für evtl. auftretende Schäden übernommen werden.
• Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.
• Prüfen Sie vor Inbetriebnahme, ob die Spannung Ihres Haushaltsstroms der Spannungsangabe auf dem Gerät entspricht, damit das Gerät bei Gebrauch nicht überhitzt und beschädigt wird.

Vorsicht! Lebensgefahr durch Stromschlag!

• Gerät, Netzkabel und Netzstecker nicht in Wasser oder andere Flüssigkeiten tauchen.
• Gerät nicht in der Nähe eines Wasch- oder Spülbeckens benutzen.
• Gerät nicht mit feuchten Händen benutzen.
• Gerät nicht im Freien benutzen.

Elektrische Geräte sind kein Spielzeug!

• Das Gerät während des Gebrauchs nie unbeaufsichtigt lassen.

• Erlauben Sie Kindern ab 8 Jahren und älter sowie Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis nur dann eine unbeaufsichtigte Benutzung des Gerätes, wenn diese eine umfangreiche Unterweisung erhalten haben, die Ihnen eine gefahrlose Benutzung des Gerätes erlaubt und diese die Gefahren bei unsachgemäßer Benutzung verstehen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen. Reinigung und Pflege des Gerätes darf nicht von Kindern unter 8 Jahren vorgenommen werden, es sei denn, diese sind älter als 8 Jahren werden beaufsichtigt.

• Gerät und Netzkabel vor Kindern unter 8 Jahre unzugänglich aufbewahren.

• Ziehen Sie immer den Netzstecker, wenn das Gerät nicht in Betrieb ist und vor dem Reinigen.
• Netzkabel nur am Stecker aus der Steckdose ziehen.
• Gerät und Netzkabel dürfen nicht mit heißen Oberflächen in Berührung kommen, damit es nicht zu Beschädigungen am Gerät kommt.

- Das Netzkabel sollte nicht über die Tischkante/Arbeitsfläche herunterhängen, um ein Herunterreißen des Gerätes zu verhindern. Es darf nicht an scharfen Gegenständen scheuern.

- Das Netzkabel nicht knicken oder um das Gerät wickeln.

Das Gerät nicht verwenden,

• wenn das Netzkabel beschädigt ist.
  • bei Funktionsstörungen.
• wenn das Gerät durch einen Sturz oder eine and Ursache möglicherweise Schaden genommen hat.

Schäden an der Netzanschlussleitung müssen durch eine autorisierte Fachwerkstatt überprüft bzw. repariert werden. Nehmen Sie selbst niemals Veränderungen oder Reparaturen an dem Gerät vor.

• Verwenden Sie nur Original-Zubehörteile.
- Keinerlei Gegenstände in das Innere des Gehäuses einführen!
• Niemals selbst versuchen, das Gehäuse zu öffnen!
- Verwenden Sie dieses Gerät nicht zusammen mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.

Gerätebezogene Sicherheitshinweise

Warnung! Zur Vermeidung von Verletzungen/ Beschädigungen des Gerätes, elektrischem Schock, eines Brandes, und Verbrennungen!

- Das Gerät darf nur für den vorgesehenen Zweck genutzt werden, d.h. zum Zubereiten von Lebensmitteln.

• Stellen Sie das Gerät auf einen Tisch oder eine andere ebene, rutschfeste und hitzebeständige Arbeitsfläche. Stellen Sie es auf keine Metalloberfläche.
• Lassen Sie das Gerät vor dem Reinigen oder Auswechseln von Zubehörteilen stets abkühlen.
• Das Gerät niemals betreiben, ohne zuvor Wasser in die Schale des Grillgehäuses, auf keinen Fall in die ALU-Reflektorschale, einzufüllen.
• Achten Sie beim Einfüllen von Wasser darauf, die Markierung MAX (0,9L) im Innern des Grillgehäuses nicht zu überschreiten.
• Während des Grillens reduziert sich die Wassermenge. Gegebenenfalls nachfüllen. Achten Sie beim Nachfüllen darauf, dass die vorgegebene Menge von 0,9 Liter nicht überschritten wird, und kein Wasser auf das Heizelement gelangt.
• Das Gerät während des Betriebes nicht verschieben. Verbrennungsgefahr durch heißes Wasser!
• Das Gerät wird während des Betriebes heiß. Berühren Sie es deshalb lediglich im wärmeisolierten Thermostatbereich zum Einstellen der Grilltemperatur. Zum Auflegen und Entnehmen von Grillgut verwenden Sie stets entsprechende Hilfsmittel, d.h. geeignetes Grillbesteck. Berühren Sie damit jedoch niemals das Heizelement! Verbrennungsgefahr!
• Betreiben Sie das Gerät unter keinen Umständen in der Nähe von brennbaren Flüssigkeiten oder Gasquellen.
• Das Gerät keinesfalls mit Holzkohle oder ähnlichen Brennstoff betreiben.
• Das Gerät darf nicht unter oder in der Nähe von brennbaren Materialien, wie Hängeschränken, Fenstervorhängen oder Tischdecken, etc. genutzt werden.

• Vorsicht: Besonders öl- bzw. fetthaltige Speisen können sich bei hoher Hitze leicht entzünden.

• Sorgen Sie dafür, dass der Grillort immer gut belüftet ist, da unter Umständen Rauch entsteht.

• Schalten Sie das Gerät NUR ein, wenn alle Teile komplett montiert sind! Aus dem Grill entnommenes Heizelement niemals an das Stromnetz anschließen und einschalten.

Verbrennungsgefahr!

• Achtung! Im Bedienteil des Heizelementes befindet sich ein Sicherheitsschalter (siehe unstensthende Abb.)
• Der Schalter wird durch Aufstecken des Heizelements auf das Grillgehäuse aktiviert. Sollte das Grillgehäuse an dieser Stelle verbogen sein, funktioniert der Sicherheitsschalter möglicherweise nicht, d. h. das Gerät heizt nicht.
• Benutzen Sie keine Mehrfachsteckdosen. Der Netzstecker des Geräts muß im Notfall leicht erreichbar sein.

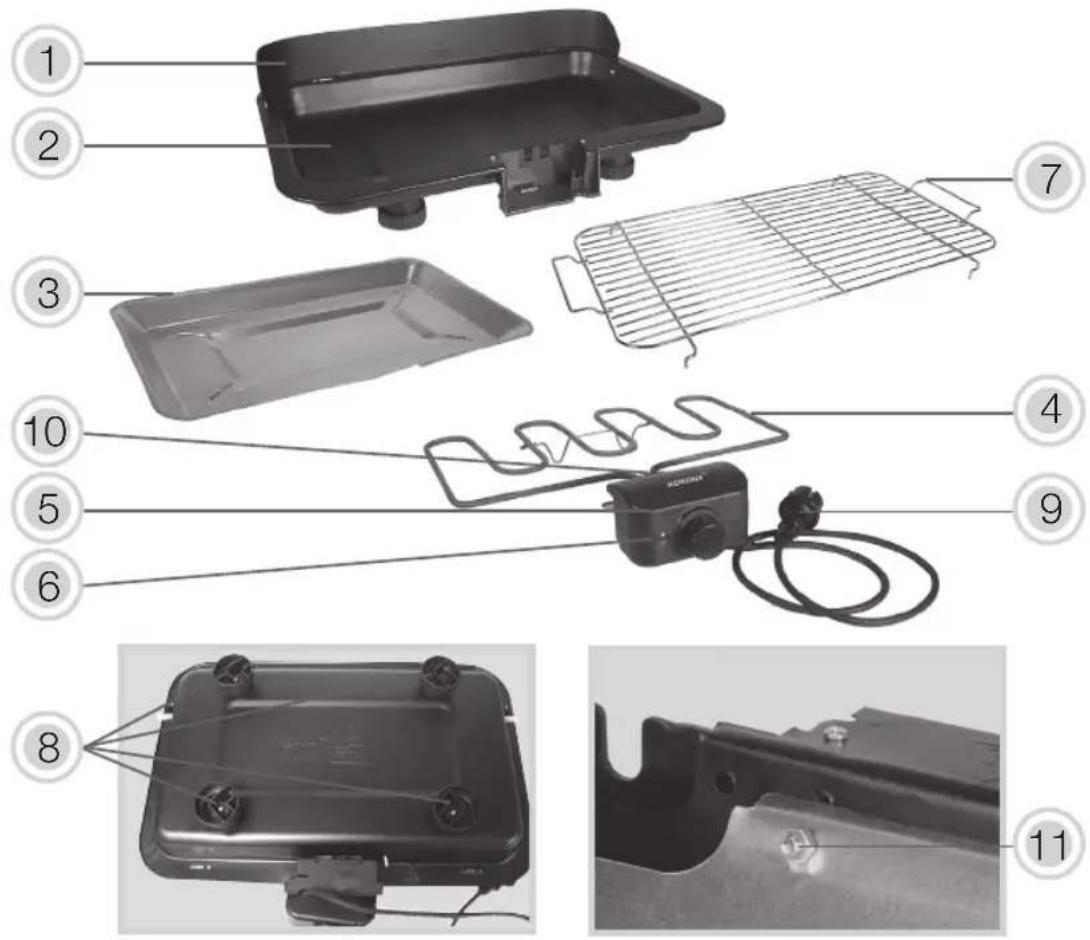

Bedienungsanleitung

1. Windschutz, abnehmbar
2. Grillgehäuse
3. ALU-Reflektorschale, herausnehmbar
4. Heizelement
5. Bedienelement mit Temperaturregler / Thermostat
6. Kontrollleuchte
7. Grillrost
8. 4 Gummifüße (Unterteil)
9. Netzkabel und –stecker
10. Sicherheitsschalter
11. Schraube & Mutter

Temperaturregler / Thermostat

-MIN

-MAX

Das Gerät ist mit einem Thermostat ausgestattet. Während des Betriebes schaltet sich das Gerät an und aus, um eine konstante Gartemperatur zu gewährleisten.

Windschutz

Bei der Benutzung des Grills im geschützten Außenbereich kann der Windschutz Wärmeverlust durch Windeinwirkung und damit verbundene längere Garzeiten vermeiden.

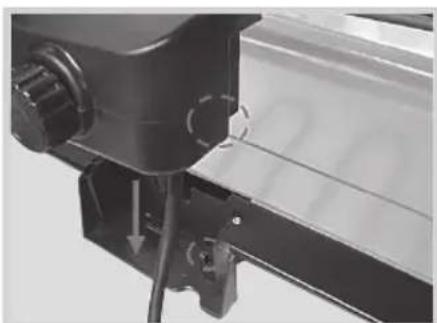

Sicherheitsschalter

Hinweis: Der Sicherheitsschalter stellt sicher, dass das Gerät nur dann eingeschaltet werden kann, wenn das Heizelement korrekt auf das Grillgehäuse aufgesteckt wurde.

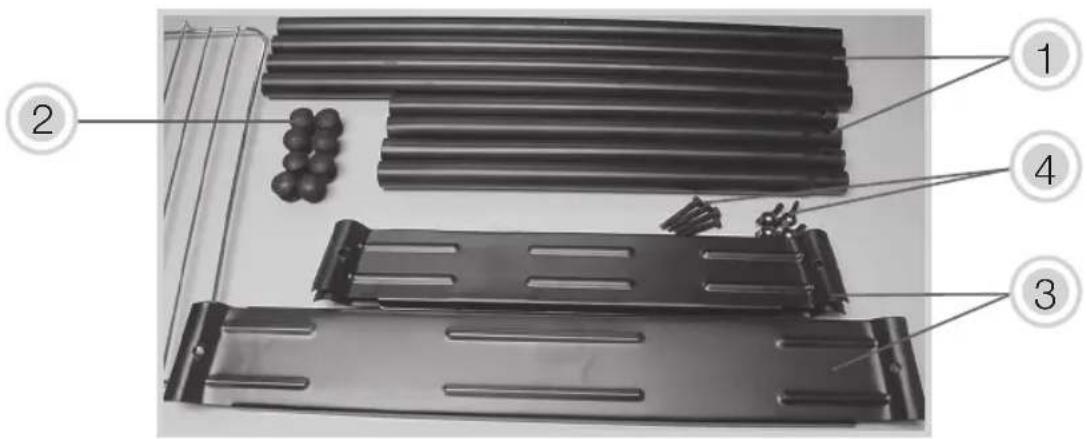

Gestell

1. Standbeine ( Metallrohr lang (4x) , kurz (4x) )
2. Abdeckkappen (8x)

3. Metallplatten (lang (2x), kurz (2x))

4. Schrauben und Muttern (4x)

5. Ablagerost

• Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie das Gerät auf Vollständigkeit und Unversehrtheit.
• Reinigen Sie Sie das Gerät gemäß Reinigung und Pflege.
• Gerät wie unter Montage des Grills beschrieben montieren.
• Stellen Sie das Gerät auf einen Tisch oder eine andere ebene, stabile, rutschfeste und hitzebeständige Arbeitsfläche.
• Wickeln Sie das Netzkabel vollständig ab und schließen Sie das Gerät an eine ordnungsgemäß installierte und frei zugängliche Steckdose an.
• Falls das Gerät Schäden aufweist, unter keinen Umständen benutzen.

Warnung: Plastiktüten können eine Gefahr darstellen, er außerhalb der Reichweite von Kleinkindern und Babies gewahren.

Schutzschicht

Die Heizwindungen des Heizelements verfügen über eine Schutzschicht.

Betreiben Sie das Gerät, ohne Lebensmittel, für ca. 10 Minuten auf höchster Stufe, damit die aufgetragene Schutzschicht einbrennen kann.

Nach diesem Aufheizprozess, das Gerät vollständig auskühlen lassen.

Hinweis: Während dieses Vorganges kann für kurze bedingt durch eventuelle Beschichtungsrückstände den Heizwindungen eine ungewohnte Geruchsbildungen. Dies ist vollkommen normal und nicht schädlich. Sie dabei für eine ausreichende Belüftung.

Das Gestell muss vor Gebrauch montiert werden. Nehmen Sie die Teile aus ihrer Verpackung und montieren Sie das Gestell wie nachfolgend beschrieben:

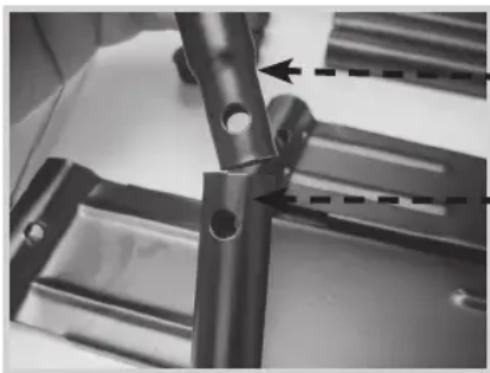

1. Nehmen sie die Metallrohre (lang / kurz) (1) und schieben diese ineinander. Achten Sie darauf, dass die Bohrlöcher übereinander liegen. Das kürzere Standbein (Metallrohr) (1) sollte immer nach oben zeigen, in Richtung Grill.

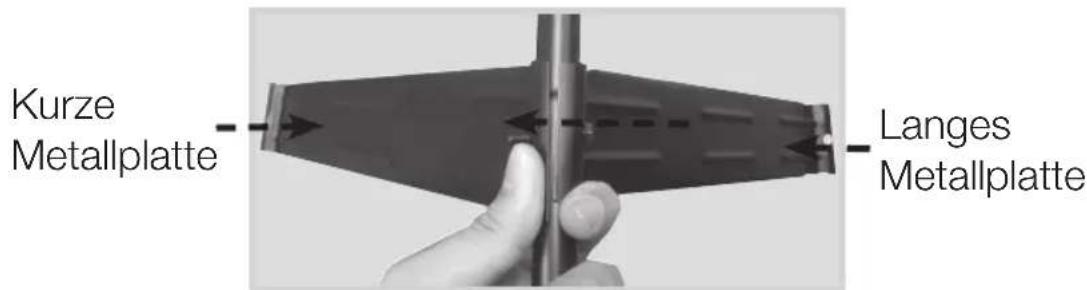

Kurze Metallplatte Langes Metallplatte

1. Befestigen Sie die Standbeine (Metallrohre) (1) des Gestells an den Metallplatten (3).

- Legen Sie die Bohröffnungen der kurzen sowie der langen Metallplatten (3) über die Bohröffnungen der Metallrohre (1) und führen die Schraube (4) durch die Bohrungen an Metallplatten (3) und Metallrohre (1). Setzen Sie die Flügelmutter (4) auf das Gewinde der Schraube (4) und drehen Sie die Mutter (4) zunächst nur leicht fest. Die lange Metallplatte (3) muss an der Vorderseite und die kurze (3) an der Seite angebracht werden.

- Verfahren Sie entsprechend mit den anderen 3 Beiner des Gestells.

1. Drehen Sie nun die Flügelmuttern (4) fest.

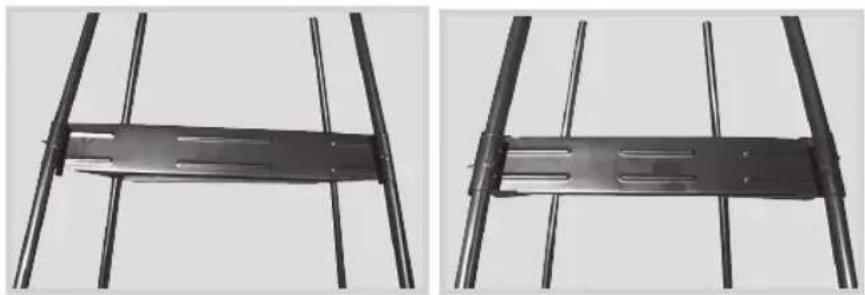

Hinweis: Das montierte Gestell ist trapezartig und zeigt mit der Schmalseite nach oben.

1. Setzen Sie die Abdeckkappen (2) in die untere und obere Öffnung der Standbeine (1) ein.

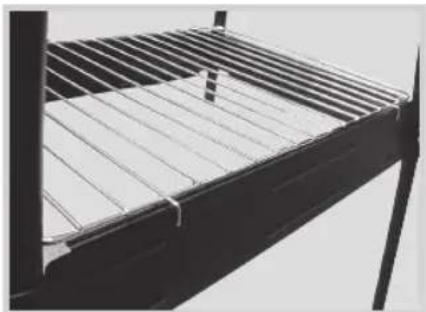

1. Setzen Sie den Ablagerost (5) in das fertig montierte Untergestell ein.

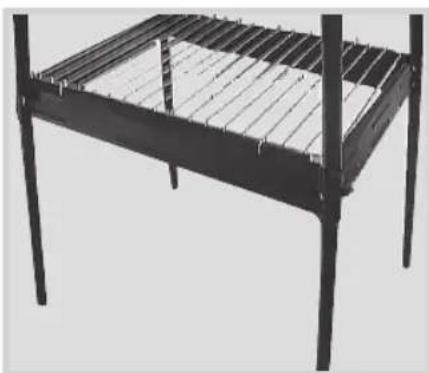

1. Das Untergestell ist nun fertig montiert.

Montage des Tischgrills

1. Befestigen Sie die Gummifüße (8) an den dafür vorgesehenen Öffnungen des Grillgehäuses (2).

1. Befestigen Sie den Windschutz (1), indem Sie die Nasen unten am Windschutz (1) in die vorgesehenen Öffnungen am Grillgehäuse (2) fest einstecken. Achten Sie darauf, dass die Unterkante des Windschutzes (1) mit dem Grillgehäuse (2) bündig ist.

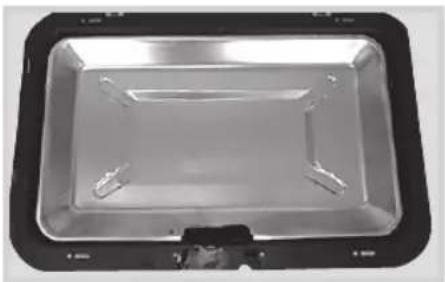

2. Setzen Sie die herausnehmbare ALU-Reflektorschale (3) in das Grillgehäuse (2) ein.

1. Fixieren Sie die Alu-Reflektorschale (3) mit der, im Lieferumfang enthaltenen Schraube und Mutter (11) Die vorgefertigten Löcher befinden sich frontseitig, links neben der Bedieneinheit.

1. Führen Sie die beiden Vorsprünge des Bedienelements (5) in die Bohrungen des Grillgehäuses (2) ein. Achten Sie beim Einlegen des Thermostats (5) in die sich auf beiden Seiten befindlichen Führungen darauf, dass es einrastet.

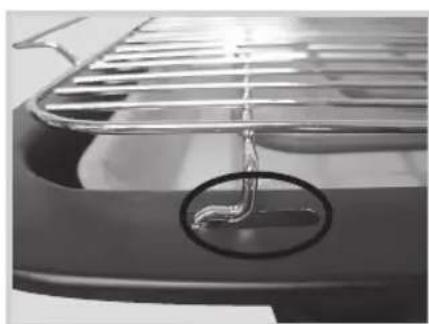

1. Setzen Sie den Grillrost (7) in das Grillgehäuse (2) ein. Stellen Sie sicher, dass es korrekt eingesetzt ist. Der Grillrost ist höhenverstellbar (abhängig davon, welche Einstecköffnung gewählt wird): Hoch oder Niedrig

1. Setzen Sie den fertig montierten Grill auf das Gestell. Dabei müssen die 4 Standfüße des Tischgrills in die entsprechenden Aussparungen der Halterung eingreifen.

Sie können den Grill auch nur als Tischgrill (ohne gestell benutzen).

Bedienung

Achten Sie darauf, dass die Auffangschale des Grillgehäuses (2) während der Benutzung immer mit Wasser gefüllt ist. Die herausnehmbare Alu-Reflektorschale (3) wird erst nachdem Einfüllen des Wassers in die Auffangschale des Grillgehäuses (2) eingesetzt. Gerät nie ohne Wasser betreiben!

Das Gerät sollte nur in gut belüfteten Räumen oder geschützten Aussenbereich betrieben werden.

1. Nach der Montage des Gerätes entfernen Sie den Grillrost (7), das Heizelement (4), und die herausnehmbare Alu Reflektorschale (3).

2. Füllen Sie zwischen 0,4 L bis 0,9 L Wasser in die Auffangschale des Grillgehäuses (2) ein. ACHTEN SIE DARAUF die MAX Markierung nicht zu überschreiten.

Achtung! Dabei muss das Gerät ausgeschaltet und Netzstecker gezogen sein.

1. Befolgen Sie die Schritte 3. – 6. wie unter Montage des Tischgrills beschrieben.

2. Schließen Sie das Gerät an eine ordnungsgemäß installierte und frei zugängliche Steckdose an.

3. Schalten Sie das Gerät ein, indem Sie den Temperaturregler (5) auf die maximale Heizstufe (MAX.) stellen. Lassen Sie das Gerät ca. 10 Minuten aufheizen. Die Kontrollleuchte (6) leuchtet auf. Nach dieser Aufheizphase stellen sie Ihre

Wunschtemperatur mit dem Temperaturregler (5) ein. Die von Ihnen vorgewählte Temperatur wird dann, durch die Thermostatsteuerung, auf einem Level gehalten.

1. Sobald die gewählte Temperatur erreicht ist, erlischt die Kontrollleuchte (6).

Achtung: Der Temperaturregler (5) ist stufenlos regelbar.

1. Das Gerät ist nun betriebsbereit. - Grillgut immer mittig auf den Grillrost (7) auflegen -

Das Gerät ist mit einem Thermostat ausgestattet. Während des Betriebes schaltet sich das Gerät an und aus, um eine konstante Gartemperatur zu gewährleisten.

1. Nach der Benutzung den Temperaturregler auf MIN drehen und den Netzstecker ziehen.

Achten Sie unbedingt darauf, dass Sie während kurz nach der Benutzung des Gerätes, nicht mit den heizten Teilen in Berührung kommen. Es besteht rennungsgefahr! Fassen Sie das Gerät nur an den vorgesehenen Griffen an.

Achtung: Das Gerät sollte nur an eine ordnungsgemäß lierte und frei zugängliche Steckdose angeschlossen und nicht zusammen mit einer externen Zeitschaltuhr einem separaten Fernwirksystem verwendet werden.

Reinigung und Pflege

Aus hygienischen Gründen, das Gerät nach jeder Benutzung reinigen. Lebensmittelreste und starke Fettrückstände können überhitzen und zu Rauch- bzw. Brandentwicklung führen.

Vor der Reinigung immer den Netzstecker des Gerätes ziehen und komplett abkühlen lassen.

Gerät und Netzkabel niemals in Wasser oder andere Flüssigkeiten eintauchen. Elektrischer Schock!

Das Heizelement mit dem Bedienteil vom Gehäuse abheben und mit einem trockenen Tuch / Schwamm reinigen. Stellen Sie sicher, dass es komplett abgekühlt ist.

Reinigen Sie das Gehäuse mit einem leicht feuchten Tuch.

Zum Reinigen des Gerätes und der Zubehörteile keine aggressiven Reinigungsmittel oder Scheuermittel verwenden.

Grillrost und ALU-Reflektorschale in warmem Spülwasser reinigen. Vorher abkühlen lassen. Alle Teile gründlich nachtrocknen.

Speiserückstände können Sie mit einem feuchten Tuch oder Küchenpapier entfernen.

Die Zubehörteile des Gerätes sind nicht spülmaschinengeeignet.

Kinder sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen resp. reinigen.

Aufbewahrung

Nach Gebrauch Netzstecker des Gerätes ziehen und komplett abkühlen lassen.

Bewahren Sie das Gerät, außer Reichweite von Kindern, an einem trockenen und sauberen Ort auf.

Entsorgungshinweis

Altgeräte, die mit dem abgebildeten Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am

Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Ihr Barbecue Standgrill 46221 befindet sich in Verpackung. Verpackungen sind Wertstoffe und wiederverwendungsfähig oder können in den offkreislauf zurückgeführt werden.

Technische Daten:

Netzspannung: 220 - 240 V \~ 50 Hz

Nennleistung: 2200 W

Schutzklasse: I

Technische Änderungen vorbehalten!

CE

Garantie und Service:

Sie erhalten 2 Jahre Garantie ab Kaufdatum auf Material- und Fabrikationsfehler der Produkte.

Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
  • für Verschleißteile (z.B. Batterien)
• für Mängel, die dem Kunden bereits beim Kauf bekannt waren
  • bei Eigenverschulden des Kunden

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen.

Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der

KORONA electric GmbH, Sundern.

Telefon Hotline: [phone]

Mail: [e-mail]

web: www.korona-electric.de

geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden dem Kunden (aufgrund der Garantie) nicht eingeräumt.
