BEDIENUNGSANLEITUNG StompLab IG VOX

Owner's manual Bedienungsanleitung

Manuel d'utilisation Manual de usuario 取极説明書

EFGSJ 2

Precautions

Location

Vermeiden Sie das Aufstellen des Geräts an Orten, an denen.

es direkter Sonneneinstrahlung ausgesetzt ist;
- hohe Feuchtigkeit oder Extremtemperatures auftreten können;
Staub oder Schmutz in groen Mengen vorhanden sind;
- das Gerät Erschütterungen ausgesetzt sein kann.
- in der Höhe eines Magnetfeldes.

Stromversorgung

Schlieben Sie das optionale Netzteil nur an eine geeignete Steckdose an. Verbinden Sie es niemals mit einer Steckdose einer anderen Spannung.

Störeinflüsse auf andere Elektrogeräte

Dieser kann bei in der Nähe aufgestellten Rund-funkempfängern oder Fernsehgeräten Empfangsstörungen hervorrufen. Betreiben Sie solche Geräte nur in einem geeigneten Abstand von diesen Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung konnen Sie das Gehäuse mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keinerlei Flüssigreiniger wie beispielsweise Reinigungsbenzin, Verdunnungs- oder Spulmittel. Verwenden Sie niemals brennbare Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf, falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in der Nähde des Geräts auf. Wenn Flüssigkeit in das Gerät gelangt, können Beschädigung des Geräts, Feuer oder ein elektrischer Schlag die Folge sein.

Beachten Sie, daß keinerlei Fremdkörper in das Gerät gelangen. Sollte ein Fremdkörper in das Gerät gelängt sein, so trennen Sie essofar vom Netz. Wenden Sie sich dann an ihren VOX-Fachhändler.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne" auf Ihrem Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sichen, müssen Sie das Produkt in der vorgeschrieben den Art und Weise entsorgen. Dies bedeutet, dass diese Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll entsorg werden darf. Für Produkte dieser Art existiert ein separates, gesetzlich festgelegtes Entsorgungssystem.

Gebrauchtete elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechts Recycling sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei!itte erkundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben konnen. Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstetist, müssen sie diese vor Abgabe des Produktes entfernen und separat entsorgen (siehe oben). Die Abgabe这点es Produkte bei einer zuständigen Stelle hilft ihren, dass das Produkt umweltgerech entsorgt wird. Damit leisten sie personlich einen nicht unerheblicher Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten durch unsachgemäße Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gckenneichnet. In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Bechtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie这点es Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass这点es Produkt für Ihr Wohngebiet ausgelegt ist. WARNING: Verwendung这点es Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.itte bewahren Sie这点e Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

• Alle Produkt- und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Eigentümer.

Einleitung

Willkommen!

Wir danken dir, dass du dir einen VOX StompLab IG Modeling Guitar Effect Processor zugelegt hast. Wir sind uns ziemlich sicher, dass du damit Stunden lang in Sound-Orgien schwelgen wirst - sei es live, im Studio, oder beim Üben mit einem Kopflörer! Damit keine Beziehung mit dem StompLab dauerhaft und problemos wird, raten wir, dass du diese Anleitung sorgfältig liest und befolgst. Bewahre diese Anleitung anschließend für spätere Zwecke auf.

Funktionen

Du kannst bis zu 7 der 103 internen Effekte gleichzeitig verwenden (darunter auch Rauschunterrückung).
Bigene Sounds kannst du in 20 User-Speichern sichern.
Außer dem stehen dir 100 erstklassige Preset-Speicher zur Verfugung, mit denen du sofort loslegen kannst.
Bei Anzahl des Bypass-Modus' bzw. beim Stummschalten des Gerats wird automatisch die autochromatische Stimmfunktion aktiviert.

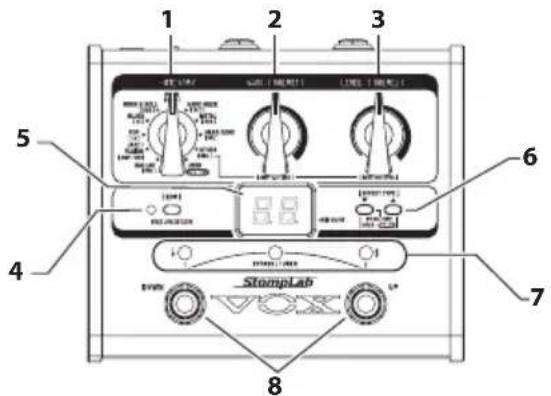

Bedienoberfläche und Rückseite

Hier werden die Bedienelemente der Vorderseite und die Anschlüsse auf der Rückseite der StompLab IG vorgestellt.

Bedienfeld

1. CATEGORY-Wahlknopf

Im Programmauswahlmodus kann hiermit ein Programmgenre ausgewählt bzw. aufgerufen werden.

Im Bearbeitungsmodus kann hiermit der zu bearbeitende Effekt ausgewählt werden.

Wird der Wahlknopf auf [WRITE] gestellt, kann ein bearbeiteter Effekt eines Programms gespeichert werden.

2. VALUE 1-Knopf

Im Programmauswahlmodus kann hiermit die Verstärkung ([AMP/ DRIVE] Gain) eingestellt werden. Bei dieser Einstellung zeigt das Programm-/Werte-Display den Verstärkungspegel an, und die EDIT-LED sowie mittlere Tuner-LED blinken.

Im Bearbeitungsmodus kann hiermit der erstige Parameter eines Effekte eingestellt werden.

Beim Speichern eines Programms kann hiermit außerdem der Speicherort ausgewählt werden.

3. VALUE 2-Knopf

Im Programmauswahlmodus kann hiermit der Ausgangspiegel des Verstärkers ([AMP/DRIVE]) eingestellt werden. Bei dieser Einstellung zeigt das Programm-/Werte-Display den Ausgangspiegel des Verstärkers an, und die EDIT-LED sowie Tuner-LED # blinken.

Im Bearbeitungsmodus kann hiermit der zweite Parameter eines Effektis eingestellt werden.

Hiermit kann zwischen dem Programmauswahlmodus und dem Bearbeitungsmodus umgeschaltet werden. Der Modus wechselt mit jedem Tastendruck. Im Bearbeitungsmodus leuchtet die EDIT-LED.

Wird dieser Knopf im Programmauswahlmodus 2 Sekunden lang gedrück gehalten, wird dessen Sperrfunktion aktiviert, was die VALUE 1- und VALUE 2-Knöpf deaktiviert. Zum Deaktivieren der Sperrfungkion der Werte erneut 2 Sekunden lang gedrück gehalten.

Die Sperrfunktion der Werte kann nur im Programmauswahlmodus aktiviert werden.

5. Programm-/Werte-Display

Im Programmauswahlmodus werden hier die gewählte Programmnummer und der Knopfwert angezeigt. Wenn du BYPASS/ MUTE aktivierst, erscheint beim Stimm den Notename im Display.

Im Bearbeitungsmodus werden die Effektürzel, Parameterwerte angezeigt. Außen dem wird hier beim Speichern eines Programms die Nummer des ausgewählten Speicherorts angezeigt.

6.▲,▼-Tasten

Im Programmauswahlmodus wird hiermit ein Programm angewählt. Die Programmnummer wird mit jedem Tastendruck angehoben bzw. reduziert.

Im Bearbeitungsmodus wird hiermit ein Effekt ausgewählt und ein- oder ausgeschaltet. Du kannst damit ebenfals ein gespeichertes Programm anwahlen bzw. ein Programm speichern.

Wird der Tuner gestartet, kann außer dem die Kalibrierung justiert werden.

7. Tuner-LEDs

Im Programmauswahlmodus dieren diese als Stimmanzeige, wenn BYPASS/MUTE aktiviert ist.

Im Bearbeitungsmodus:

Die-LED (links) leuchtet, wenn der Effektname im Programm-/ Werte-Display angezeigt wird.
- Die mittlere LED leuchtet, wenn der Wert des VALUE 1-Knopfes im Programm-/Werte-Display angezeigt wird.
Die #-LED (rechts) leuchtet, wenn der Wert des VALUE 2-Knopfes im Programm-/Werte-Display angezeigt wird.

8. Programm-UP/DOWN-FuBtasten

Im Programmauswahlmodus wird hiermit ein Programm angewählt. Die Programmnummer wird mit jedem Fußtastendruck angehoben bzw. reduziert.

Im Bearbeitungsmodus kann hiermit das Programm-/Werte-Display umgeschaltet werden. Das Display wechselt in der Reihenfolge „Effektname" ,VALUE 1-Wert" ,VALUE 2-Wert".

Rückseite

1. INPUT-Buchse

Hier musst du seine Gitarre anschlieben.

2. OUTPUT/PHONES-Buchse

Hier kannst du deinen Gitarrenverträger, Mixer, Recorder oder Kopfhörer anschließen.

3. POWER-Knopf

Zum Ein- oder Ausschalten des Geräts diesen Knopf 1 Sekunde lang gedrück halten.

4.DC 9V-Buchse

Hier kann ein AC-Netzteil (Sonderzubehör) angeschlossen werden.

Vorbereitung

Einlegend der Batterien

Weder alte und neue Batterien noch unterscheidliche Batterien gemeinsam verwenden.

1. Die 4 Schrauben von den Gummifünen an der unteren Abdeckung lose.

2. Vier AA-Batterien entsprechend den Polaritätssymbolen ^ und ^ - ^ einsetzen,dann die untere Abdeckung anbringen.

Bei einer geringen Batteriespannung tritt eventuell Rauschen auf.

Grundlegende Verbindungen

Schalte alle Geräte vor Herstellen der Anschlüsse aus. Andernfalls konntest du deinen Versteller oder die Lautsprecher beschädigten bzw. Betriebsstörungen verursachen.

1. Die OUTPUT/PHONES-Buchse des StompLab über ein Kabel mit dem Gitarrenverträger, Mixer oder Recorder verbinden.

Vor Herstellen der Verbindung musst du die Lautstärke des anderen Gerats auf den Mindestwert stellen.
Wenn du mit einem Kopflörer arbeiten möchtest, musst du ihn an die OUTPUT/PHONES-Buchse anschließen.
Ein (optionales) AC-Netzteil musst du zuerst mit der DC9V-Buchse auf der Rückseite und danach mit einer Steckdose verbinden.

1. Verbinde die Gitarre mit der INPUT-Buchse auf der Rückseite.

2. Den Netzknopf gedrück halten und, wenn das Programm-/ Werte-Display aufleuchtet, freigeben. Beim Start des StompLabs zeigt das Programm-/Werte-Display die Programmnummer an.

3. Hebe den Lautstärkepegel deines Verstärkers oder Mixers nach Bedarf an.

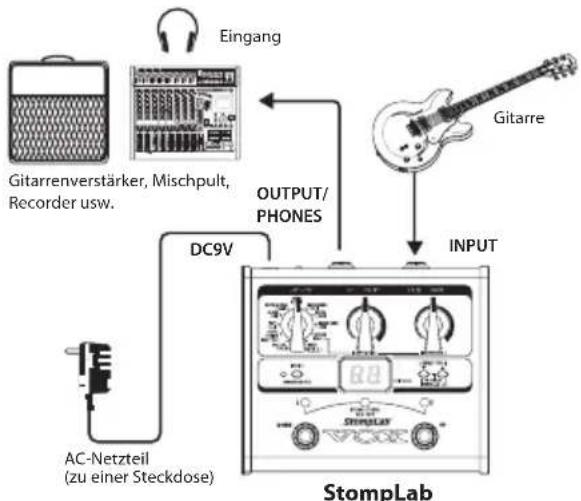

Anschlussbeispel

Energiesparfungtion

Der StompLab besitzt eine Energiesparfunktion, die automatisch das Gerät ausschaltet, nachdem es eine Stunde lang unbenutzt bleibt. Werde die Energiesparfunktion aktiviert, kann das Gerät nicht mehr durch Betätigung eines Bedienelements eingeschaltet werden. Das Gerät muss eingeschaltet werden.

Solange and den Eingängen des Geräts ein Signal anliegt, wird die Energiesparfunktion nicht aktiviert, ganz gleich, ob Sie das Gerät bedieten oder nicht.

Die Energiesparfungtion ist worksbeitig aktiviert.

Aktivieren der Energiesparfunktion

Halte die EDIT-Taste sowie die Programm-DOWN-Fußtaste gedrückt und schalte darauf das Gerät ein.

Das Programm-/Werte-Display gezigt „AP“, dann „En“ an.

Deaktivieren der Energiesparfunktion

Halte die EDIT-Taste sowie die Programm-UP-Fußtaste gedrück und schalte darüber das Gerät ein.

Das Programm-/Werte-Display gezigt, AP", dann, dS" an.

Der Status der Energiesparfunktion (an oder aus) wird beim

Ausschalten des Geräts automatisch gespeichert.

Programmauswahlmodus

Im Programmauswahlmodus kannst du Programme anwahlen und benutzen.

Gemeinsam stellen die Einstellungen einzelner Effekte ein „Programm" dar. Der StompLab besitzt 120 Programme. 100 der Programme (00-99) sind Presets, die nicht überschreiben werden konnen; weitere 20 (U0-U9, u0-u9) sind User-Programme, die überschreiben werden konnen. Die 100 Preset-Programme sind in 10 Kategorien von je 10 Programmen unterteilt.

Anwahlen eines Programms

1. Vergewissere dich, dass du dich im Programmauswahlmodus befindest.

Im Programmauswahlmodus leuchtendie Tuner-LEDs # und

_i und die EDIT-LED erlischt.

Im Bearbeitungsmodus leuchtet die EDIT-LED, bis die EDIT-Taste gedrückt wird, um den Programmauswahlmodus aufzurufen.

1. Wähle mit dem CATEGORY-Wahlknopf einen Genre aus und drücke dann die Programm-UP- oder -DOWN-Fußtaste, um ein Programm anzuwahlen.

Das Programm-/Werte-Display zeigt die ausgewählte Programmnummer an.

1. Den Master-Pegel nach Bedarf einstellen.

2. "Einstellen der Art Gerät, das mit der OUTPUT/PHONES-Buchse verbunden wird, sowie des Master-Pegels - [GBL] (GLOBAL)"

Effektumgehung und Stummschaltung

Zum Einstellen des Verstärkers, beim Stimmen bzw. Wechseln der Gitarre usw. kannst du das Gerät stummschalten oder die Effekte (inkl. Rauschunterrückung) umgeben. Das Funktioniert folgendermaßen.

Umgehendes StompLab

Betätigte Program Up und Program Down gleichzeitig: Alle Effekte werden umgangen. Im Programm-/Werte-Display entscheidiert, --".

Stummschalten des StompLab

Halte Program Up und Program Down ±1 Sekunde gedrück, um die Ausgabe stumMZuschalten. Im Programm-/Werte-Display

erscheint

Wenn du die Effekte umgehst oder das Gerät stummschaltest, wird der autochromatische Tuner aktiviert. Um diese Modi wieder aufzuheden, musst du ledigious den Program Up-oder

Stimmfunktion (Tuner)

Die StompLab enthalt eine autochromatische Stimmfunktion (,Tuner^ )

Die Kammertonfrequenz der Note, A^ kann im Bereich 438~445Hz geändert werden.

Arbeitsweise für das Stimmen

1. Im Bypass- und Mute-Modus (Stummschaltung) wird der Tuner des StompLab automatisch aktiviert.

Bei einem Auftritt empfeht es sich, die StompLab stummzuschalten, um das Publikum nicht mit denen "Stimmkunsten" zu nerven.

1. Spieler eine Note auf der Gitarre. Im Programm-/Werte-Display erscheint der Name der erkannten Note.

Die Notennamen werden folgendermaßen angezeigt:

Notename	CC#DD#EFF#G#GAA#B
Anzeige	C	C'	d	d''	E	F	F'	G	G'	R	R'

1. Falls deine Gitarre zu hoch gestimm ist, blinkt die Tuner-LED #. Falls deine Gitarre zu niedrig gestimm ist, blinkt die Tuner-LED b. In beiden Fällen weist die Helligkeit der LED auf die Stärke der Verstimmung hin.

Bei korrekker Stimmung leuchtet die mittlere Tuner-LED.

Einstellen der Kammertonfrequenz

Die Klammertonfrequenz des Stimmgerats (Mittenfrequenz A am Klavier) ist einstellbar. Der Tuner lasst sich im Bereich 438Hz - 445Hz kalibrieren.

Die Kalibrierung Goes beim Ausschalten des Geräts verloren. Beim nachsten Einsatz wird automatisch wieder 440Hz gewählt.

1. Änder die Klammertonfrequenz nach Starten des Tuners mit der -oder -Taste. Das Programm-/Werte-Display zeigt die Klammertonfrequenz (38-45: 438-445Hz) an.

Programmieren eigener Sounds (Edit-Modus)

Im Bearbeitungsmodus kannst du die Effekte für jeder Kategorie wie [PDL] (PEDAL), [AMP/DR] (AMP/DRIVE), [CAB] (CABINET), [NR] (NOISE REDUCTION), [MOD] (MODULATION), [DLY] (DELAY) und [REV] (REVERB) einstellen.

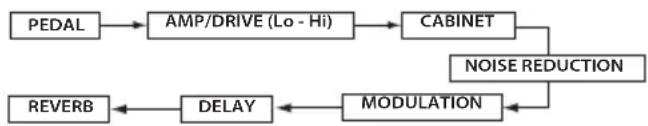

Signalfluss

Aufrufen des Bearbeitungsmodus

1. Drücke im Programmauswahlmodus die EDIT-Taste. Der Programmauswahlmodus wird aufgerufen, und die EDIT-LED leuchtet.

Effektanwahl und Einstellen der Effektparameter - [PDL], [AMP/DR], [CAB], [NR], [MOD], [DLY], [REV]

Wähle für jeder Kategorie einen Effekt und stelle den entsprechenden Parameter ein.

1. Wähle mit dem CATEGORY-Wahlknopf eine Kategorie aus.

2. Wähle mit der ▲- oder ▼-Taste einen Effekt an. Das Programm-/Werte-Display zeigt das entsprechende Effektürzel an, und die Tuner-LED leuchtet. Für Einzelheiten zu den verfügbaren Effekten und Parametern siehe den Abschnitt „Appendices" auf Seite 62. Bei Anzahl eines Effekt's latent die StompLab immer die Idealeinstellungen für dessen Parameter. Über den Effektparameter kannst du dann den Feinschliff vornehmen.

Um den gewählten Effekt auszuschalten, musst du die Taster und simultandrücken. Wenn der Effekt aktiv ist, wird der Name angezeigt. Ist er hingegen aus, so wird „ oF " angezeigt.

1. Stelle den Effektparameter mit den VALUE 1- und VALUE 2-Knöpfen ein. Beim Drehen des Knopfes zeigt das Programm-/Werte-Display die Werte an. Bei VALUE 1 leuchtet die mittlere Tuner-LED, bei VALUE 2 die Tuner-LED#.

Für Einzelheiten zu den Effektparametern für jeder Knopf siehe den Abschnitt „Appendices" auf Seite 62.

[Lo] und [Hi] sind [AMP/DR]-Parameter. Wenn [AMP/DR] ausgeschaltet ist, ist der Effekt nicht verfügbar. Außendem kannst du den Pegel des Programms mit dem [AMP/DR] VALUE 2-Knopf (LEVEL) einglielen.

Fur Gerauschunterrückung wahle mit dem CATEGORY Wahlknopf [NR] und stelle dann die Empfindlichkeit mit dem VALUE 1-Knopf ein. Stelle die Empfindlichkeit der Rauschunterrückung so ein, dass kein Rauschen hörbar ist, wenn du nicht auf der Gitarre spiel. Bei bestimmen Gitarren werden lang gehaltene Noten eventuell zu früh ausgebrendet. Wähle dann einen kleineren Wert. Diese Parameter ist so einzustellen, dass die Noten natürlich ausklingen.

Effekt-/Parameterart und Parameterwert-Display

Im Bearbeitungsmodus kannst du die angezeigten Effektnamen die VALUE 1- und VALUE 2-Werte mit den Programm-UP/DOWN-Fußtasten umschalten. Die Tuner-LED leuchtet, wenn der Effektname angezeigt wird; die mittlere Tuner-LED leuchtet, wenn VALUE 1 angezeigt wird; und die Tuner LED # leuchtet, wenn VALUE 2 angezeigt wird.

Kontrolle der gespeicherten Einstellungen (Originalwerte)

Anhand der „Original Value“-Diode des Programm-/Werte-Displays kannst du bequem die gespeicherten Werte kontrollieren. Sobald du beim Editieren den gespeicherten Wert erreicht, leuchtet die Diode.

Im Programmauswahlmodus leuchtet die Originalwert-LED, wenn die Werte aller Parameter den Werten des gespeicherten Programms entsprechen.

Speichern eines Sounds—[WRITE]

Wenn du mit einem Sound zufrieden bist, kannst du ihn wie folgt speichern.

Wenn du im Programmauswahlmodus das Programm wechselst oder das Gerät ausschaltest, bevor die Einstellungen gespeichert wurden, gehen theseverlen.

1. Stelle den CATEGORY-Wahlknopf auf [WRITE]. Die Programnummer blinkt im Programm-/Werte-Display.

2. Wahle mit dem VALUE 1-Knopf, den / -Tasten oder die Programm-UP-/DOWN-Fuftaste das Programm an, in dem die Einstellungen zu speichern sind.

3. Halte die -und -Tasten gemeinsam 1 Sekundelang gedrückt. Das Programm wird gespeichert, und das Programm-/Werte-Display zeigt kurz „CP" an.

Beim Speichern ersetzt die neue Version den vorgen Sound. Letzterer geht also verloren.

Um das Speichern des Programms abzubrechen, wahle mit dem CATEGORY-Wahlknopf eine andere Kategorie als [WRITE].

Einstellen der Art Gerät, das mit der OUTPUT/PHONES-Buchse verbunden wird, sowie des Master-Pegels - [GBL] (GLOBAL)

Du kannst die Art Gerät, das mit der OUTPUT/PHONES-Buchse verbunden wird, sowie den Master-Pegel des StompLabs einstellen.

These Einstellungen gelten für alle Programme. Die Geräteart-Einstellung wird beim Ausschalten gespeichert. Der Master-Pegel wird beim Ausschalten auf 7.0 rückgesetzt.
1. Wahle mit dem CATEGORY-Wahlknopf [GBL] aus.
2. Stelle die Art Gerät, das mit der OUTPUT/PHONES-Buchse verbunden wird, mit dem VALUE 1-Knopf ein.
These Einstellung passst den Ausgangsbuchsenpegel für den Anschluss an die Eingangsbuchse deines Gitarrenvermösters an.

A1: Wahle diese Einstellung, wenn der StompLab mit einem „mittig" klingenden offenen (englischen) Gitarrencombobverbunden ist.
A2: Wahle these Einstellung, wenn der StompLab mit einem mehr „clean" klingenden, offen (USA-typischen) Gitarrencombo verbunden ist.
A3: Wahle these Einstellung, wenn du die StompLab vor einen Turm mit versiegelter 4x12-Box schalten möchtest.

Ln: Wahle diese Einstellung, wenn du die StompLab mit einem Line-Eingang (z.B. eines Mischpults/Recorders), Kopfhörer oder direkt mit der Endstufe eines Gitarrenverständkoders verbinden möchtest.

1. Stelle den Master-Pegel mit dem VALUE 2-Knopf ein.

Wiederherstellen der Werksdaten

Auf folgende Weise kannst du die Programme des StompLabs auf die Werksdaten zurückstellen.

Durch diesen Vorgang werden s amtliche Programme, die du erstellt und im StompLab gespeichert hast, gelöscht und durch die werksseitigen Programme ersetzt.
1. Halte die -und -Tasten gedrückt und schalte damit das Gerät ein.
2. Das Programm-/Werte-Display zeigt „rL" an, und die TUNER-LEDs # sowie blinken. Gebe die gedrückten Tasten frei. Wenn du es dir im letzten Moment noch noch anders überlegst, musst du den -Taster drucken.
3. Zum Wiederherstellen der Werksdaten drücke die -Taste. Das Programm-/Werte-Display zeigt „Ld" an, und das Wiederherstellen beginnnt. Nach dem Wiederherstellen zeigt das Programm-/Werte-Display „CP" an, und der StompLab besteht automatisch in der Programmauswahlmodus über.
Schalte das Gerät niemals aus, solange die Wiederherstellung der Werksdaten noch lauft.

Fehlersuche

Wenn du den Eindruck hast, dass etwas nicht nach Plan lauft, solltest du zuerst folgende Punkte überprüfen. Wenn sich dadurch das Problem nicht beheben lasst, wenden Sie sich an ihren Fachhändler.

1. Das Gerät kann nicht eingeschaltet werden

Sind die Batterien erschöpf?
Wenn die Batterien entladen sind, verdunkelt das Programm-/ Werte-Display.
Dann musst du umgehend neue Batterien einlagen. Entferne leere Batterien immer sofort aus dem Gerät. Tust du das namlich nicht, so kommt es zu Betriebsstorungen (z.B. durch Auslaufen der Batterieflüssigkeit).
Die Batterien sollenen ebenfalls Herausgenommen werden, wenn der StompLab über längerere Zeit nicht betrieben wird.
- Legen Sie die Batterien richtig herum (+, -) in das Fach.
Hast du das AC-Netzteil an die DC9V-Buchse auf der Rückseite angeschlossen?
Hast du das Netzeil an eine geeignete Steckdose ange schlossen?
Ist das Netzeil eventuell beschädigt?

2. Nix zu horen

Hast du die Lautstärke deiner Gitarre gaz zurückgenommen?
Ist das Gitarrenkabel richtig angeschlossen?
Ist das Gitarrenkabel eventuell defekt?
- Ist der Parameter [AMP/DR] VALUE 1 (GAIN) oder VALUE 2 (LEVEL) zurzeit auf einen niedrigen Wert eingestellt?

Ist der Parameter [Lo] oder [Hi] zurzeit auf einen niedrigen Wert eingestellt?

Bei bestimmten Verstärkermodellen hört man nichts mehr, wenn sich die Regler TREBLE, MIDDLE und BASS gaz links befinden.

Hlast du die Lautstärke eines externen Effektsheruntergedreht?
Hast du die Stummschaltung aktiviert? Schalte diese Funktion wieder aus, siehe „Effektumgehung und Stummschaltung" (S. 32).
Hast du die Gesamtlautstärke auf den Mindestwert gestellt? Stelle den CATEGORY-Wahlknopf auf [GBL] und drehe den VALUE 2-Knopf, um den Master-Pegel einzustellen.

3. Ein Effekt streikt

Wird der Effekt ausgeschaltet?
1st der [MOD] VALUE 2-Knopf (DEPTH) oder der [DLY] oder [REV] VALUE 2-Knopf (MIX) auf einen niedrigen Wert eingestellt?
t der StompLab im Effektumgehungsmodus? Siehe "Effektumgehung und Stummschaltung" (S. 32) zum Deaktivieren der Funktion.

4. Hohe Frenzen sind beim [PDL] (PEDAL)-Effekt AC (ACOUSTIC) verzerrt

Ist ein zu hoher Drive-Wert eingestellt? Verringere die [AMP/ DR] VALUE 1 (GAIN)-Einstellung.
Diefert deine Gitarre ein besonders starkes Ausgangssignal (verwendet sie z.B. Humbucker)? Nimm die Lautstärke deiner Gitarre etwas zurück.

5. Der Gitarrenveränderk aber gibt unschöne Ver zerung aus oder klingt „komisch"

Ist der VALUE 1-Knopf (StompLab-Ausgangsbuchsenpegel) in [GBL] auf „Ln" (LINE) eingestellt?

Auf A1-A3 (AMP) einstellen.

1st der VALUE 2-Knopf (LEVEL) in [AMP/DR] oder der VALUE 2-Knopf (MASTER LEVEL) in [GBL] auf einen zu hohen Wert eingestellt?

Technische Daten

Anzahl der Effekte: Pedal-Typen: 8

AMP/DRIVE-Modelle: 62

Boxenmodelle: 12

Modulation-Type: 9

Delay-Type: 8

Reverb-Typen: 3

Rauschunterrückung: 1

Anzahl der Programmspeicher: 120 (20 User/100 Preset)

Audio-Eingabe: INPUT-Buchse (Mono-Klinke)

Audio-Ausgabe: OUTPUT/PHONES-Buchse

(Stereo-Klinke)

Signalverarbeitung: A/D-Wandlung: 24 Bit

D/A-Wandlung: 24 Bit

Stimmfunktion: Erkennungsbereich: A0~E6

Kammertonfrequenz: A = 438 445Hz

Stromversorgung: 4 × AA-Batterien oder AC

Netzteil (Sonder zubehör)

Batterielebendauer

7.5 Stunden (mit AA-Alkalibatterien)

Abmessungen (BXTXH):

145mm× 125mm× 57mm

Gewicht:

590g

Lieferumfang:

Bedienungsanleitung, 4 x

Sonderzubehör:

AA-Batterien

AC-Netzteil (DC 9V, ⊕-O)

• Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

Precauciones

Ubicación
