BEDIENUNGSANLEITUNG 302688 Bearware

BEDIENUNGSANLEITUNG / MANUAL

1 Lieferumfang .... 3
2 Technische Daten....3
3 Zusätzliche Hinweise für dieses Gerät 4
4 Produkt-Details....5
5 Inbetriebnahme....7
6 DCF-Signal....7
7 Anzeige 8
8 Grundeinstellungen....10
8.1 Außensor Temperaturalarm.... 11
8.2 Alarmeinstellungen 12
9 Gespeicherte Daten....13
10 USB-Ladegerät 13
11 Projektion .... 13
12 Hintergrundbeleuchtung....13
13 Sicherheitshinweise und Haftungssaussschluss 14
14 Entsorgungshinweis....15
15 Hinweise zur Batterieentsorgung .... 15

Vielen Dank, dass Sie sich für ein Produkt von BEARWARE entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch.

1. Lieferumfang

• Wetterstation
• Außensor
  • 5V, 1,2A DC-Hohlsteckernetzteil
  • Bedienungsanleitung

2. Technische Daten

Spannungsversorgung	Wetterstation: 2x 1,5V AAA Batterien, alternativ über DC-Hohlsteckernetzteil 5V, 1,2A (----(o----+)Außensor: 2x 1,5V AAA Batterien
Innentemperatur-Messbereich	-9,9°C (14°F) bis 50°C (122°F)
Außentemperatur-Messbereich	-40°C (-40°F) bis ca. 70°C (158°F)
Frequenz 433,92 MHz
Sendeleistung -23,22 dBm
Anzahl der Tasten 6
Genauigkeit +-1°C
USB-Port Ladeausgang, max. 1000 mA
Features	Wochentagsanzeige in 7 verschiedenen Sprachen2 Alarmzeiten12/24-Stundenformat + DCF-SignalSchlummerfunktionMin/Max TemperaturwerteKabelloser AußensensorWettervorhersagefunktionHintergrundbeleuchtungUSB-LadefunktionWand- oder StandmontageTemperaturanzeige in °C und °FDimmfunktion (3 Stufen)

3. Zusätzliche Hinweise zu diesem Gerät

• Verwenden Sie dieses Gerät nicht, wenn es beschädigt ist. Setzen Sie die Basisstation keiner Feuchtigkeit oder direktem Sonnenlicht aus.
• Stellen Sie vor der Verwendung des Produktes sicher, dass die zur Verfügung stehende Netzspannung mit der Betriebsspannung, die auf dem Typenschild angegeben ist, übereinstimmt.
• Vergewissern Sie sich vor der Verwendung des Produktes, dass keine Kabel beschädigt sind.
• Das Gerät muss in eine leicht zugängliche Steckdose angeschlossen werden, sodass es im Falle eines Notfalls herausgezogen werden kann.
• Dieses Produkt ist nur für die Verwendung mit dem mitgelieferten Netzadapter oder 1,5V AAA Batterien geeignet.
• Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

ACHTUNG!

Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf. Batterien enthalten gesundheitsschädliche Säuren. Schwache Batterien sollten schnellstmöglich ausgetauscht werden, um ein Auslaufen zu vermeiden! Verwenden Sie in keinem Fall neue und alte Batterien oder Batterien eines unterschiedlichen Typs gleichzeitig. Werfen Sie Batterien niemals ins Feuer und schließen Sie diese nicht kurz. Laden Sie keinesfalls die Batterien auf oder nehmen Sie diese auseinander. Es herrscht Explosionsgefahr!

1. Produkt-Details

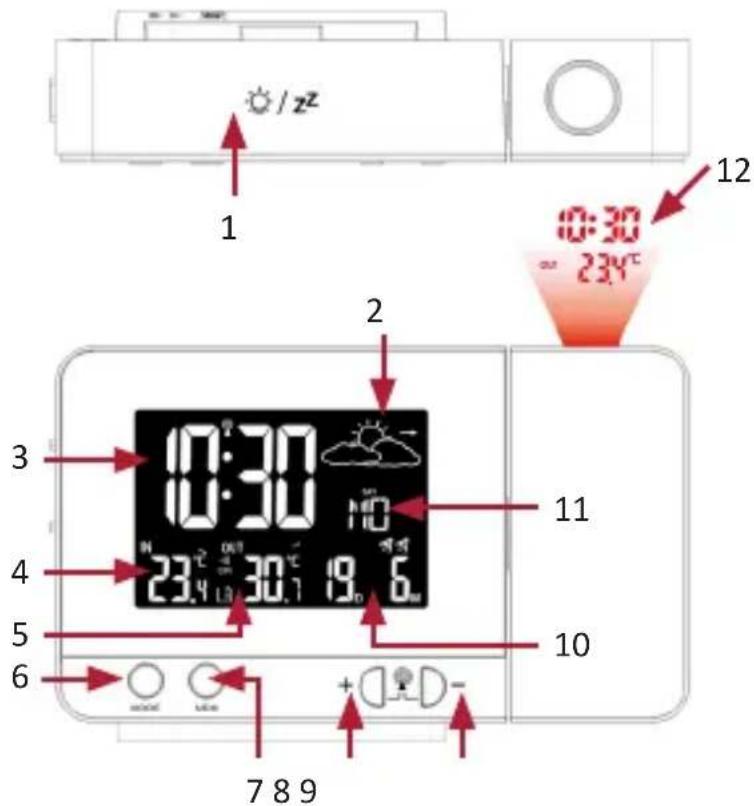

1 2 3 4 5 6 7 8 9 0:30 23.4°C 19.0 10 11 12 0:30 23.4°C 19.0 10 7 8 9

1 „SNOOZE“-Taste (Schlummerfunktion)
2 Wettervorhersage-Diagramm
3 Uhrzeit
4 Innentemperatur
5 Außentemperatur
6 „MODE“-Taste
7 „MEM“-Taste
8 „+“-Taste / Kanalwechsel
9 „-“-Taste
10 Kalenderanzeige (Tag und Monat)
11 Wochentagsanzeige
12 Projektor

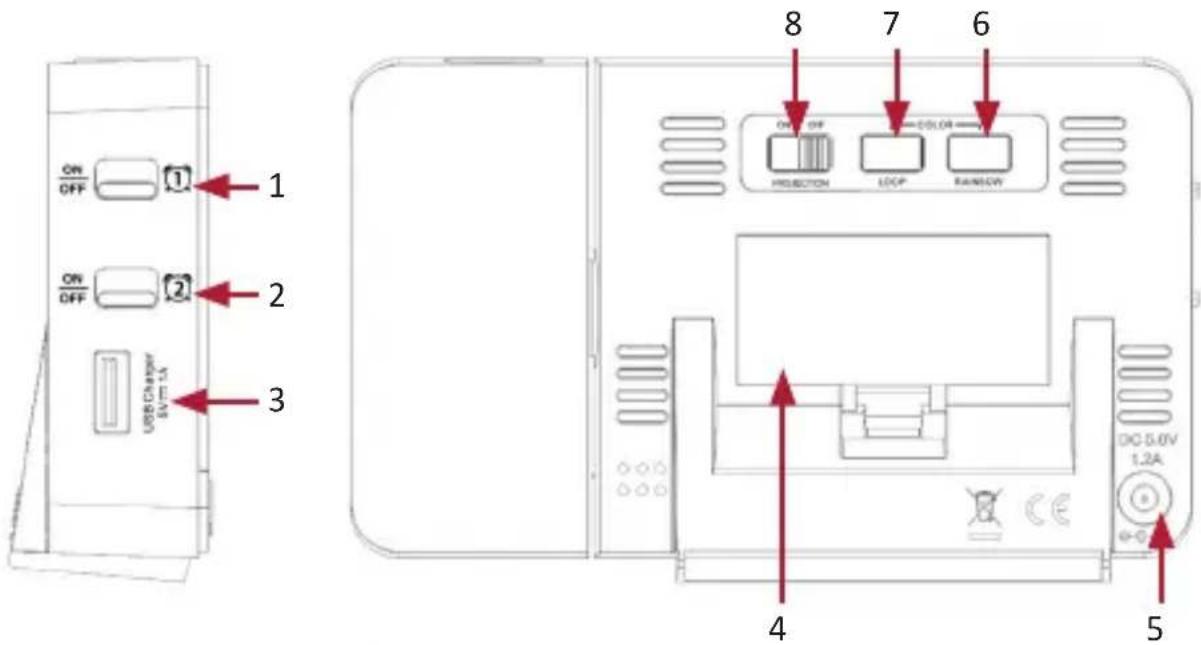

ON OFF ① ON OFF ② USB Charger EV T-1A ③ 8 7 COLOR PROJECTION LOOP RANLOW 4 5

Vorrichtung für Wandmontage
Batteriefach

1 Alarm 1 „Ein/Aus“-Schalter

2 Alarm 2 „Ein/Aus“-Schalter

3 USB-Ladeausgang (max 1000mA)

4 Batteriefach

5 DC-Hohlsteckerbuchse

6 „RAINBOW“-Taste

7 „LOOP“-Taste

8 Projektion Ein/Ausschalten

6 Deutsch

5. Inbetriebnahme

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie das Batteriefach des Außensensors und legen Sie 2x 1,5V AAA Batterien hinein. Anschließend öffnen Sie das Batteriefach auf der Rückseite der Haupteinheit und legen ebenfalls 2x 1,5V AAA Batterien ein. Alternativ können Sie das mitgelieferte 5V/1,2A Hohlsteckernetzteil für den Betrieb verwenden. Stecken Sie hierzu das Netzteil in eine ordnungsgemäß angeschlossene Steckdose und verbinden Sie dieses mit dem Hohlsteckeranschluss der Haupteinheit.

Hinweis: Wenn Sie das Gerät mit Batterien verwenden möchten, ist die Displaybeleuchtung nicht dauerhaft eingeschaltet. Die Displaybeleuchtung ist nur im Betrieb mit dem beigelegten Netzteil permanent eingeschaltet.

Sodann beginnt die Wetterstation sich mit dem Außensor zu verbinden. Stellen Sie sicher, dass beide Geräte in Reichweite zueinander sind. Im "Außentemperatur-Display" der Haupteinheit blinkt das Verbindungssymbol "lauf. Wenn die Haupteinheit innerhalb von 3 Minuten keine Verbindung zu dem Außensor herstellen kann, wird die Suche eingestellt. Das Verbindungssymbol hört auf zu blinken und die Temperaturanzeige zeigt "--.°C" im Display an.

In den meisten Fällen kann die Verbindung aufgrund bestimmter Faktoren nicht hergestellt werden, wie z.B. verstärke Wände oder eine zu hohe Entfernung des Sensors und der Haupteinheit. Positionieren Sie in diesem Fall den Sensor und die Haupteinheit näher beieinander. Um die Erkennung neuzustarten, drücken und halten Sie die "+"-Taste auf der Vorderseite der Haupteinheit für ca. 3 Sekunden, bis das Verbindungssymbol im Display blinkt. Die Wetterstation wird nun automatisch nach dem Außensor erneut suchen. Um das DCF-Signal manuell zu empfangen, drücken Sie die Tasten „+“ und „-“ gleichzeitig für ca. 3 Sekunden. In der Uhrzeitanzeige blinkt nun das Symbol “”. Dieses bedeutet, dass das DCF-Signal anfängt, die Zeit zu empfangen. Um den Kanal des Außensensors zu wechseln, drücken Sie kurz auf die „+“.

6. DCF-Signal

Das DCF-Signal ist ein Zeitsignal, welches von einer der genausten Uhren der Welt ausgestrahlt wird. Diese befindet sich in der Nähe von Frankfurt am Main. Unter idealen Bedingungen kann Ihre Wetterstation dieses Signal aus einer Entfernung von bis zu 1500km empfangen.

Wenn die Wetterstation das Signal erkannt hat, zeigt sie die aktuelle Mitteleuropäische Zeit, das Datum und den Wochentag an. Das DCF-Symbol "perscheint anschließend im Display.

Wenn der Versuch, ein Signal zu empfangen, fehlschlägt, beendet die Wetterstation die Suche. Das DCF-Symbol erlischt im Display.

Sie aktivieren erneut die Suche, indem Sie die Tasten „+“ und „-“ gleichzeitig für ca. 3 Sekunden drücken, bis das DCF-Symbol im Display nochmals erscheint. Sie können die manuelle Suche abbrechen, indem Sie während der Suche, die „-“-Taste für ca. 2 Sekunden drücken.

Alternativ haben Sie die Möglichkeit, die Zeit manuell zu setzen. Dazu finden Sie im Kapitelabschnitt unter "Grundeinstellungen" weitere Informationen.

7. Anzeige

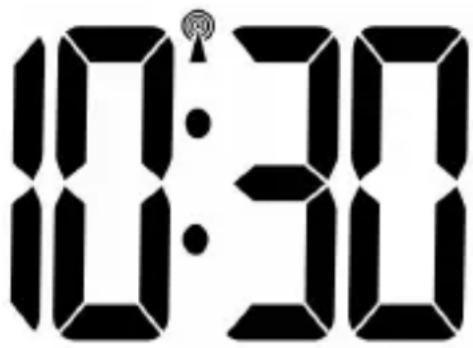

Uhrzeitanzeige:

10:30

Die Zeit kann entweder in der 12- oder 24-Stundenanzeige angezeigt werden.

Datum und Tag:

Die Wetterstation hat eine Datums- und Wochentagsanzeige. Im unteren Abschnitt wird das Datum und im oberen Abschnitt der Wochentag angezeigt. Die voreingestellte Sprache ist hierbei Deutsch. Wenn Sie die Sprache ändern möchten, finden Sie im Abschnitt "Grundeinstellungen" dazu weitere Informationen.

DCF-Symbol:

Das Funkturm-Symbol bedeutet, dass der Empfang des DCF-Signals erfolgreich war. Die Wetterstation synchronisiert jede Nacht die Uhrzeit. Während der Synchronisation blinkt das Symbol auf. Wenn die Zeit erfolgreich empfangen wurde, leuchtet das Symbol bis zur nächsten Synchronisation dauerhaft.

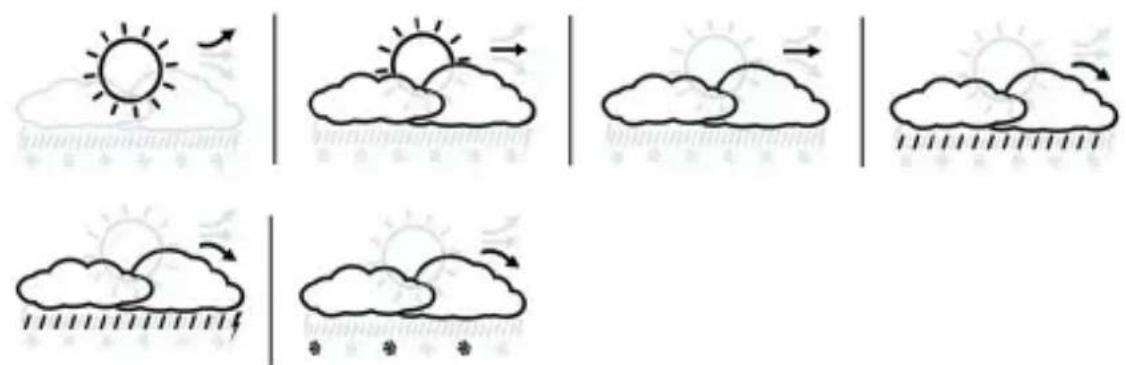

Trendanzeige:

Die Trendanzeige ändert sich stündlich. Sie kann endwe- der steigend, gleichbleibend oder fallend sein, sofern der Luftdruck sich im Messzeitraum um mindestens 2 hPa (=0,06 inHg) verändert.

Die Wetterstation berechnet eine Wettervorhersage für etwa 12 Stunden, die auf der Luftdruckentwicklung basiert. Erwartungsgemäß kann diese Vorhersage nicht mit Satelliten oder Hochleistungsrechnern verglichen werden. Die Vorhersage zeigt lediglich eine ungefähre Angabe der aktuellen Entwicklung an.

Innentemperaturanzeige:

IN 23.4°C

Die Innentemperatur wird von der Basisstation gemessen und bis zu einem Zehntel Grad genau angezeigt. Die eingestellte Tempe ratureinheit erscheint rechts neben dem gemessenen Wert. Die Temperatureinheit kann zwischen °C und °F gewechselt werden. Dies muss in den Grundeinstellungen konfiguriert werden.

Der gemessene Wert darf nicht unter dem minimalem Wert (-9,9°C / 14°F) oder über dem maximalem Wert (50°C / 122°F) liegen.

Außentemeraturanzeige:

OUT CH 30.1°C 山

Die Außentemperatur wird von dem Außensen- sor gemessen und bis zu einem Zehntel Grad genau angezeigt. Die eingestellte Tempe ratureinheit erscheint rechts neben dem gemessenen Wert. Die Temperatureinheit kann zwischen °C und °F gewechselt werden. Dies muss in den Grundeinstellungen konfiguriert werden.

Der gemessene Wert darf nicht unter dem minimalem Wert (-40°C / -40°F) oder über dem maximalem Wert (70°C / 158°F) liegen.

8. Grundeinstellungen

Hinweis: Ein festes Berühren der Oberseite des Gehäuses schaltet die Hintergrundbeleuchtung ein. Nachdem die "SNOOZE/SLEEP"-Taste losgelassen wird, schaltet sich diese nach 5 Sekunden wieder aus.

Drücken und halten Sie die "MODE"-Taste für ungefähr 3 Sekunden um die Grundeinstellungen anzupassen. Mit den Tasten "+" und "-" können Sie die Werte entsprechend anpassen.

Durch ein kurzes Drücken der "MODE"-Taste in den Uhrzeiteinstellungen bestätigen Sie die Eingabe und gelangen in die nächste Option. Auf diese Weise können Sie die folgenden Einstellungen in folgender Reihenfolge ändern und anpassen:

• Jahr
- Monat
- Tag
- Tag/Monat Reihenfolge
- Spracheinstellung - Zum Einstellen des Wochentages im Display. Die folgenden Kürzel können eingestellt werden und mit den Tasten "UP" und "DOWN" ausgewählt werden: GE (Deutsch), DA (Dänisch), SP (Spanisch), DU (Niederländisch), FR (Französisch), IT (Italienisch), EN (Englisch)
- Zeitzone - Hinweis: Wenn Sie die Zeitzone beispielsweise auf +01 setzen und die Wetterstation über das DCF-Signal angesteuert wird, zeigt die Uhr eine Stunde später als das DCF-Signal an.

• 12- oder 24 Stundenanzeige

- Stunde

- Minute

• °C / °F

- Wettervorhersage - Die Wetterstation berechnet die Wettervorhersage auf Basis von Veränderungen im Luftdruck. Da keine Daten zu Luftdruckveränderungen im Zusammenhang zur Verfügung stehen, wenn das Gerät in Betrieb genommen wird, ist die Wettervorhersage zu diesem Zeitpunkt zufällig. Die Wetterstation wird erst nach ein paar Tagen dazu in der Lage sein, eine Prognose zu berechnen. Wählen Sie dazu mit den Tasten "UP" und "DOWN" eine Vorhersage aus. Richten Sie sich dazu am besten an eine Vorhersage aus dem aktuellen Wetterbericht.

8.1 Außensor-Temperaturalarm

Wenn die Außentemperatur unter, oder im Bereich von -1°C bis 3°C liegt, wird der Frost-Alarm aktiviert und es erscheint im Display ein Schneeflockensymbol. Wenn die Temperatur außerhalb des Messbereiches liegt, zeigt zum einen das Display „LL.L“ eine zu niedrige Temperatur und zum anderen „HH.H“ eine zu hohe Temperatur an.

8.2 Alarmeinstellung

Die Wetterstation kann bis zu 2 Alarmeinstellungen speichern, welche separat an der Seite über einen Kippschalter ein- sowie ausgeschaltet werden können. Durch Drücken der „MODE“-Taste können Sie die eingestellten Alarmzeiten anzeigen lassen. Die Alarmzeiten erscheinen an der Stelle, in welcher das Datum normalerweise angezeigt wird.

Alarm setzen

Drücken und halten Sie die "MEM"-Taste für ca. 3 Sekunden, um in die Alarmeinstellungen zu gelangen. Die Alarmzeit wird nun anstelle des Datums angezeigt. Mit den Tasten "+" und "-" können Sie die gewünschten Einstellungen vornehmen. Drücken Sie die "MEM"-Taste anschließend erneut, um den eingestellten Alarm zu speichern. Diese Einstellungen können Sie jeweils mit Alarm 1 (A1) und Alarm 2 (A2) einstellen. Bestätigen Sie Ihre Eingaben mit der „MEM"-Taste.

Alarm aktivieren und deaktivieren

Nachdem Sie den Alarm erfolgreich eingestellt haben, können Sie diesen über die sich an der Seite befindenden Kippschalter, ein- oder ausschalten.

Alarm stummschalten

Wenn der Alarm zur eingestellten Uhrzeit aktiviert wird, schaltet sich die Hintergrundbeleuchtung automatisch mit ein. Der Alarmton wird nun für 2 Minuten aktiv, bevor dieser automatisch ausgestellt wird. Sollte der Alarm innerhalb dieser 2 Minuten nicht deaktiviert werden, wiederholt sich der Alarm automatisch nach 24 Stunden.

Drücken Sie die "SNOOZE/LIGHT"-Taste, um den Alarm zu unterbrechen. Es erscheint ein Schlummersymbol im Display, welches bedeutet, dass die Schlummerfunktion aktiviert ist, und der Alarmton in 5 Minuten erneut ertönt.

Legen Sie den Kippschalter an der Seite des Gerätes in die Position „OFF“, um den Alarm abzuschalten.

9. Gespeicherte Daten

Maximale und Minimale Temperaturen

Drücken Sie die "MEM"-Taste, um die maximale Innen- sowie Außentemperatur anzeigen zu lassen. Die jeweilig maximal gemessenen Werte werden nun im Display angezeigt. Drücken Sie die "MEM"-Taste erneut, um die minimal gemessenen Werte anzeigen zu lassen. Nach 5 Sekunden wird der aktuelle Messwert angezeigt.

Hinweis: Die Min/Max Temperaturen werden von der gesamten Betriebszeit der Wetterstation gemessen. Um die gespeicherten Max/Min-Werte zu löschen, halten Sie die “-”-Taste für ca. 3 Sekunden gedrückt.

10. USB-Ladegerät

An der linken Außenseite der Wetterstation befindet sich ein USB-Port. An diesem USB-Port können Sie beispielsweise Ihr Handy oder Ihren MP3-Player laden. Beachten Sie, dass der USB-Port nur einen Ausgang und keinen Eingang besitzt.

11. Projektion

Die Projektion ist während des Betriebs mit dem Netzteil dauerhaft eingeschaltet. Sollten Sie nur Batterien verwenden, schaltet sich die Projektion für 15 Sekunden ein, wenn Sie auf die „SNOOZE/LIGHT“-Taste drücken. Die effektive Distanz der Projektion sind 1 - 3 Meter.

Halten Sie die „-“-Taste für etwa 3 Sekunden gedrückt, um die Projektion 180° zu drehen.

Die Projektion zeigt die aktuelle Uhrzeit und abwechselnd die Innen- und Außen-temperatur an.

12. Hintergrundbeleuchtung

Wenn Sie das Gerät mit Batterien betreiben, können Sie die Hintergrundbeleuchtung für 15 Sekunden einschalten, indem Sie die „SNOOZE/LIGHT“-Taste drücken. Sobald das Netzteil an die Wetterstation angeschlossen ist, ist die Hintergrundbeleuchtung dauerhaft eingeschaltet.

Sie können die Hintergrundbeleuchtung dimmen (3 Stufen), indem Sie die „-“-Taste drücken.

Auf der Rückseite der Wetterstation befinden sich 2 weitere Tasten, um die Hintergrundbeleuchtung anzupassen.

Drücken Sie die „LOOP“-Taste, um die Hintergrundbeleuchtungs-Farbe automatisch durchzuwechseln. Drücken Sie die Taste erneut, um die Funktion wieder zu deaktivieren.

Um eine voreingestellte Farbe als Display-Hintergrundfarbe zu wählen, drücken Sie die „RAINBOW“-Taste an der Rückseite der Wetterstation solange, bis die gewünschte Farbe auf dem Display erscheint.

Achtung!

13. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

14. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin.

Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

15. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302688 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, http://downloads.ganzeinfach.de/search/model/302688
