BEDIENUNGSANLEITUNG 303166 Titanwolf

1. Lieferumfang .... 3
2. Spezifikationen....3
3. Systemanforderungen .... 3
4. Installation.... 4
5. Software-Einstellungen 6
6. Anpassung des Gewichtes....12
7. Auf Werkseinstellungen zurücksetzen.... 12
8. Sicherheitshinweise und Haftungsausschluss 12
9. Entsorgungshinweise 13

Vielen Dank, dass Sie sich für ein Produkt von TITANWOLF entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• SYSTEM Wired Gaming Mouse
- 4x5g Gewichte
- Bedienungsanleitung
- Software-CD

2. Technische Spezifikationen

• Perfekt abgestimmt auf die Bedürfnisse von Gamern: bis zu 10000 DPI, variable Polling-Rate bis 1000 Hz
• Pixart-Sensor sorgt für präzises Gaming und in Verbindung mit Omron-Maustasten für ein noch intensiveres und langanhaltendes Spielerlebnis
• 17 programmierbare Tasten, 4 speicherbare Einstellungs-Profile, Anzeige des gewählten Profils anhand der Farbe der LEDs, 4x5g Gewichte zum individuellen Anpassen des Handlings, konfigurierbare LED-Beleuchtung
• Langlebige Gleitpads, 0-12 austauschbare Seitentasten, ergonomische Bauform für Rechtshänder konzipiert, gummierte Oberfläche für sicheren Grip, vergoldeter USB-Stecker

3. Systemanforderungen

- Betriebssystem: Microsoft® Windows® 10 (32/64bit), Windows® 8.1, Windows® 8 (32/64bit), Windows® 7 (32/64bit), Windows® Vista (32/64bit), Windows® XP (32/64bit)

- Festplatte: 30MB freier Speicherplatz erforderlich

4. Installation

Verbinden Sie das Gerät mit einem freien USB-Port an Ihrem Computer.

Um die von Ihnen erworbene Gaming-Maus benutzen zu können, ist eine Installation notwendig. Dazu legen Sie die Treiber-CD in Ihr Laufwerk ein. Es öffnet sich die automatische Wiedergabe. Mit einem Klick auf „autorun.exe ausführen“ gelangen Sie in das Installationsmenü.

Durch Wählen der Schaltfläche „INSTALL“ im Installationsmenü lässt sich die Installation starten. Es erscheint eine Sicherheitsabfrage, die Sie mit „Ja“ bestätigen müssen.

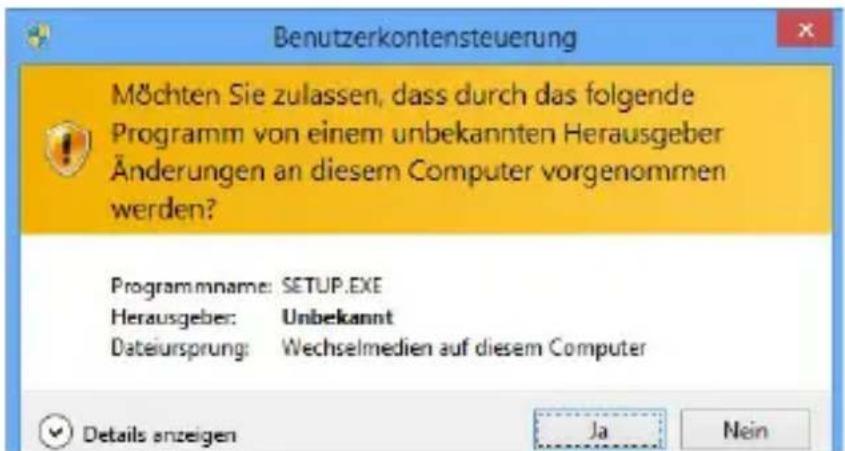

Benutzerkontensteuerung Möchten Sie zulassen, dass durch das folgende Programm von einem unbekannten Herausgeber Änderungen an diesem Computer vorgenommen werden? Programmname: SETUP.EXE Herausgeber: Unbekannt Dateiursprung: Wechselmedien auf diesem Computer Details anzeigen Ja Nein

Folgen Sie bitte den Anweisungen des Installationsassistenten, um die Installation ordnungsgemäß durchzuführen.

Nach Abschluss des Vorgangs können Sie mit einen Klick auf „Finish“ das Installationsprogramm beenden. Die Software ist nun vollständig installiert und kann sofort verwendet werden.

5. Software-Einstellungen

In der Konfigurationssoftware der Gaming-Maus haben Sie die Möglichkeit, umfangreiche Einstellungen vorzunehmen. Es stehen vier frei konfigurierbare Profile zur Verfügung, zwischen denen Sie über die Software wählen können. Im Folgenden erhalten Sie zusätzliche Informationen zu den Einstellungsmöglichkeiten, die profilunabhängig sind und sich auf ein bestimmtes Profil beziehen.

4 Deutsch

5.1 Profilübergreifende Einstellungen

- Alles zurückssetzen: Über die Schaltfläche „Reset“ im Menüpunkt "System Setting" besteht die Möglichkeit, die Einstellungen aller Profile auf die Werkseinstellungen zurückzusetzen.

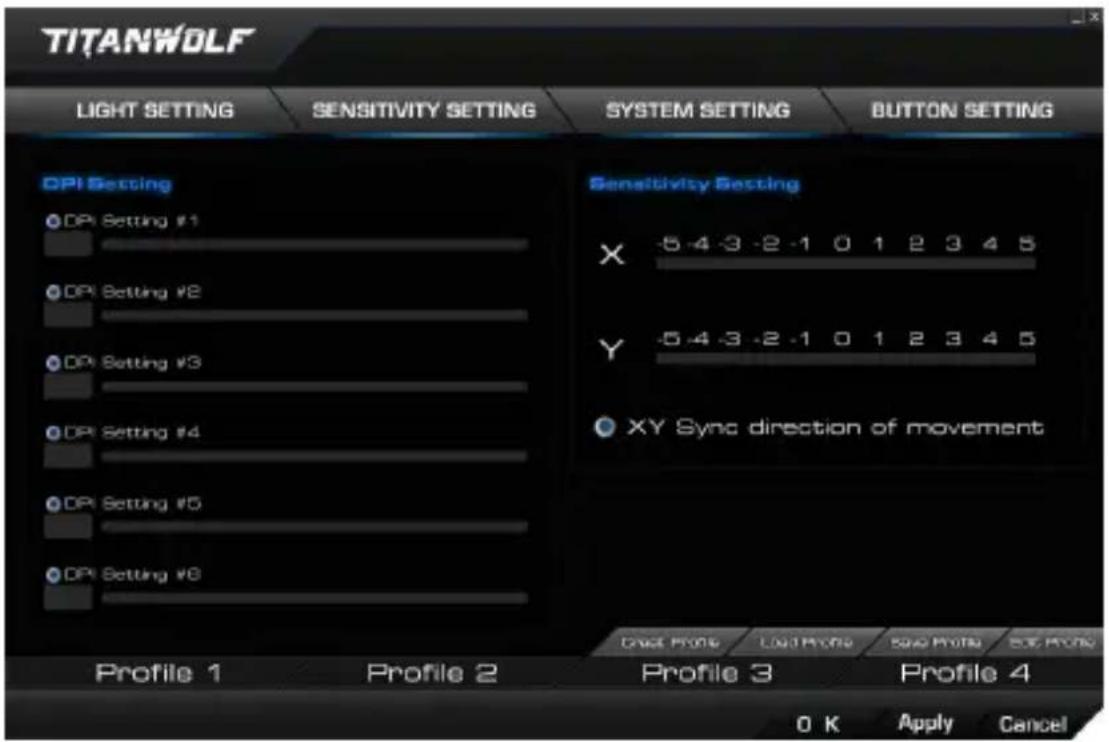

5.2 Konfiguration der Profile

Die Optionen, welche im Folgenden näher erläutert werden, können für jedes der Profile individuell festgelegt und gespeichert werden. Wählen Sie mit der Maus im unteren Bereich des Fensters das Profil aus, welches Sie ändern möchten.

Sie können zudem einstellen, das ein bestimmtes Profil bei Programmstart gelad-

en werden soll. Hierzu speichern sie das Profil welches sie verwenden möchten über "Save" ab. Klicken sie dann auf "Create Profile", geben sie den Profilnamen genauso ein wie Sie ihn abgespeichert haben, und wählen die Programmverknüpfung aus. Zum Schluss auf "Apply" zum übernehmen der Einstellungen.

5.2.1 Allgemein

• Light Setting: In diesem Menü können Sie die Lichteffekte individuell einstellen. Es lässt sich zwischen dauerhaftem Licht und pulsierendem Licht (Breathing) wählen. Diese können nach Ihren Wünschen eingestellt werden.
• DPI Settings: In diesem Menü können Sie die DPI-Stufen und den dazugehörigen DPI-Wert einstellen.
• X/Y Sensitivity: In diesem Menü können Sie die Sensitivität der X und der Y-Achse anpassen
• Doppelklick-Geschwindigkeit: Die Doppelklick-Geschwindigkeit legt die maximale Zeit fest, die zwischen zwei Klicks liegen darf, damit diese als Doppelklick und nicht als zwei einzelne Klicks registriert werden.
• Scroll-Geschwindigkeit: Hier können Sie festlegen, mit welcher Geschwindigkeit das Scrollen über das Mausrad vorgenommen wird
• Polling-Rate: Wählen Sie Ihre bevorzugte Polling-Rate, um festzulegen, in welchen Abständen die Maus Positionsdaten an den Computer sendet. Eine Polling-Rate von 1000 Hz bedeutet, dass die Übertragung der Daten 1000x pro Sekunde erfolgt

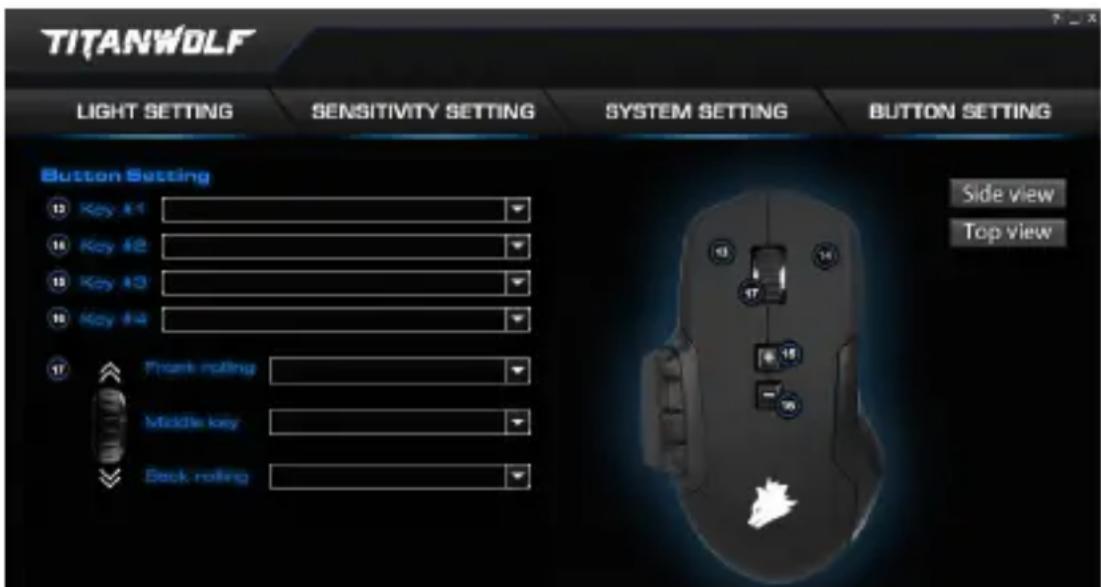

• Konfiguration der Maustasten: Sowohl die Tasten auf der Mausoberseite als auch die Seitentasten lassen sich frei konfigurieren. Klicken Sie bitte auf „Top View“ oder „Side View“, um die gewün-

schten Einstellungen zu erreichen. Um eine Taste neu zu belegen, klicken Sie in der Liste rechts neben der Mausabbildung auf die Nummer, welche der gewünschten Taste entspricht. Die Zusammengehörigkeit von Nummern und Tasten ist auf der Abbildung erkennbar. Es lässt sich zwischen bereits vorkonfigurierten Möglichkeiten wählen, jedoch ist auch eine individuelle Einstellung möglich. Eine Besonderheit stellt die Möglichkeit zur Erstellung von Makros dar, welche im Abschnitt 5.3. näher erläutert wird.

Hinweis: Bitte beachten Sie, dass die Tasten „Z“ und „Y“ vertauscht sind. Nutzen Sie zur Konfiguration den nicht gewünschten der beiden Buchstaben, um das richtige Ergebnis zu erzielen.

5.2.2 DPI

In den DPI-Einstellungen haben Sie die Möglichkeit, sechs individuelle DPI-Stufen für jedes Profil festzulegen.

5.2.3 LED

Die Beleuchtung des Logos ermöglicht den Rückschluss auf das derzeit aktive Profil. Die folgenden Farben sind die voreingestellten DPI-Stufenfarben:

• Rot: DPI-Stufe 1
• Grün: DPI-Stufe 2
• Blau: DPI-Stufe 3
• Violett: DPI-Stufe 4
• Türkis: DPI-Stufe 5
• Gelb: DPI-Stufe 6

Sie können die LED-Beleuchtung des Logos für jede DPI-Stufe einzeln anpassen. Farbe, Helligkeit und Breathing-Speed (pulsierend) können Sie je nach Wunsch wählen, um die Optik flexibel anzupassen. Die jeweiligen DPI-Farben lassen sich unter "Light Setting" anpassen.

5.3 Erstellen von Makros

Bei Makros handelt es sich um Aufzeichnungen gewisser Tastenabfolgen, welche

sich nach der Konfiguration über das Drücken einer einzelnen Maustaste abspielen lassen. Dies können zum Beispiel Tastatureingaben oder Mausbefehle sein. Um ein Makro festzulegen, klicken Sie bitte wie im Abschnitt 5.2.1. beschrieben, auf die gewünschte Taste und wählen Sie anschließend aus der Liste „Makro“ und „Makro Manager“.

Um das Aufzeichnen eines neuen Makros zu beginnen, klicken Sie bitte zuerst auf „NEW“ und legen dann einen Namen fest. Anschließend kann die Aufnahme durch die Schaltfläche “START” gestartet und mit “STOP” beendet werden. Für die Aufzeichnung der Schritte stehen auf der rechten Seite des Makro-Managers zusätzliche Optionen zur Verfügung. So können Sie festlegen, ob die Zeit zwischen dem Drücken der einzelnen Tasten sowie die Anschlagszeiten gemessen und aufgezeichnet werden, Sie eine feste Verzögerung nach Belieben einstellen möchten oder, dass das aufgezeichnete Makro beim Drücken der Maustaste mehrfach wiedergegeben wird. Des Weiteren besteht die Möglichkeit, einzelne aufgezeichnete Schritte im Nachhinein beliebig zu bearbeiten.

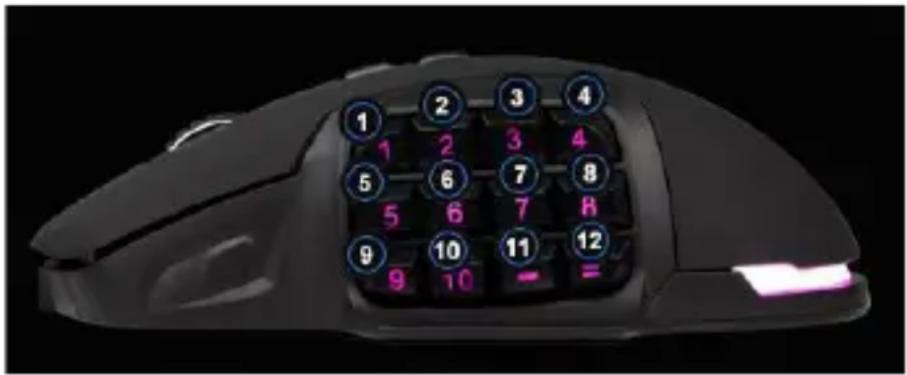

1 2 3 4 5 6 7 8 9 10 11 12 9 10 -

Hinweis: Bitte beachten Sie, dass die Tasten „Z“ und „Y“ vertauscht sind. Nutzen Sie zur Konfiguration den nicht-gewünschten der beiden Buchstaben, um das richtige Ergebnis zu erreichen. Es existiert ausserdem eine Zeichenbegrenzung auf max. 60 Zeichen.

6. Tasten austauschen

Sie haben die Möglichkeit, die Seitentasten beliebig anzupassen. Dazu befindet sich auf der Unterseite der Maus ein Schieber, der die Seitentasten entsperrt. Anschließend können diese entnommen werden. Sobald der Schieber in der Entsperrposition ist, können die Tasten nicht mehr gehalten werden.

In der mitgelieferten Transportbox befinden sich noch andere Seitentasten und Blindklappen. Passen Sie die Seitentasten nach nach Belieben an. Achten Sie bitte hierbei darauf, dass Sie gegebenenfalls die Tastaturbelegung auf die neuen Tasten anpassen. Den Druckpunkt der Tasten erkennen Sie an einer kleinen Plastiknase auf dem Haltesteg der Taste.

7. Anpassung des Gewichtes

Auf der Unterseite der Maus befindet sich eine kreisförmige Abdeckung, hinter der sich die Gewichte der Maus befinden. Insgesamt stehen 4vier Gewichte mit je 5g zur Verfügung.

Drehen Sie die Abdeckung vorsichtig im Kreis, um Sie von der Maus zu lösen. Nun können Sie Gewichte hinzufügen oder entfernen, um Ihr bevorzugtes Mausgewicht zu erreichen. Achten Sie vor dem Verschließen der Abdeckung darauf, dass sich die Gewichte vollständig und gerade in den Platzhaltern befinden, um eine eventuelle Beschädigung der Maus zu verhindern.

8. Auf Werkseinstellungen zurücksetzen

Über die Schaltfläche „RESET“ im Menü “System Setting” der Software besteht die Möglichkeit, die Einstellungen aller Profile in die Werkseinstellungen zurückzusetzen.

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist

kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303166/20171218SZ032 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
