BEDIENUNGSANLEITUNG KJ-45 Tormek

Repetera den befintliga eggvinkeln

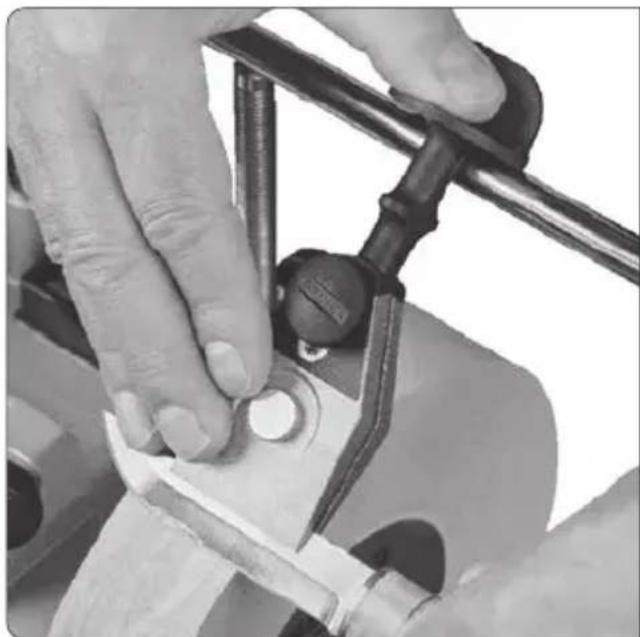

KJ-45 Zentrierende Vorrichtung für Messer

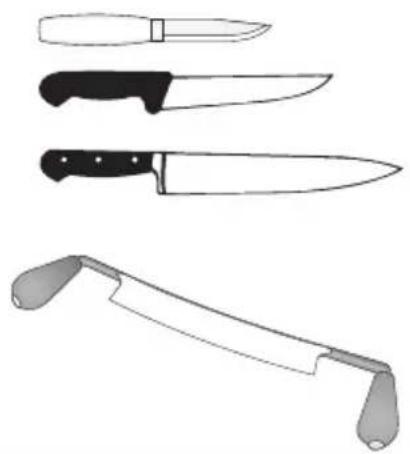

Für die meisten Messer, längere Messer mit steifen Klingen und gerade Zugmesser.

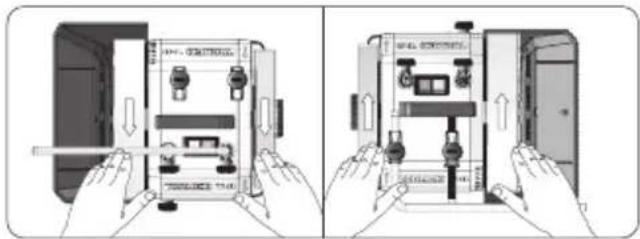

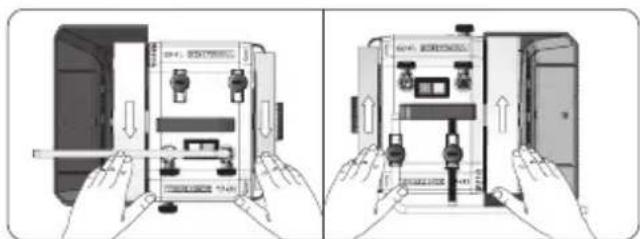

Aufstellen der Maschine

Schärfrichtung: Zur oder mit der Schneide.

Konstruktion

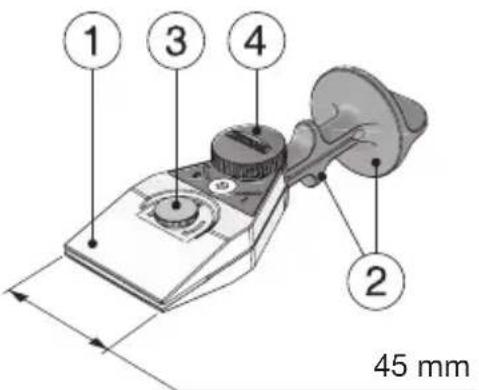

Die KJ-45 Zentrierende Vorrichtung für Messer besteht aus einer verstellbaren Klemme (1) zum Einspannen von Messern verschiedener Dicke und Klingenform, sowie zwei festen Anschlägen (2) zum Schärfen unterschiedlich hoher Messerklingen. Die Vorrichtung wird mit der Schraube (3) an die Stärke des Messers angepasst. Das Messer wird mit der Feststellschraube (4) in der Klemme festgeschraubt und zentriert in der Vorrichtung arretiert.

Die Vorrichtung ruht mit einem der beiden Anschläge auf der Universalstütze, die auf die ungefähre Höhe eingestellt wird. Der exakte Schneidenwinkel wird mit der Feinjustierung an der Universalstütze eingestellt. Darauf achten, dass während der gesamten Einstellung und des Schärfens ein und derselbe Anschlag verwendet wird.

1 3 4 2 45 mm

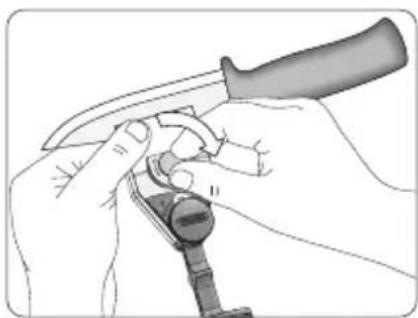

Einspannen des Messers in die Vorrichtung

1. Feststellschraube lösen (gegen den Uhrzeigersinn) so wie die kleine Justierschraube bis die Klinge in die Klemme passt.

Min 2 mm a a 1 2 3

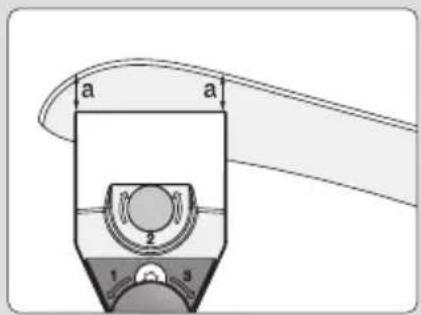

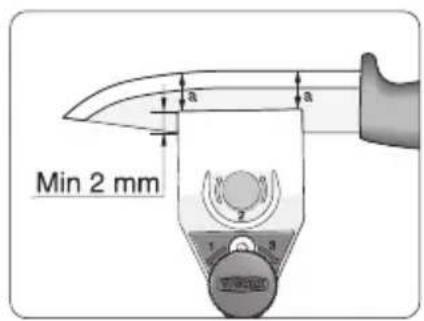

1. Die Klinge so weit wie möglich in die Vorrichtung schieben (mindestens 2 mm). Die Klemme wird normalerweise in der Mitte der Klinge angebracht. Befestigen Sie die Klinge so in der Klemme, dass der Abstand von den Außenkanten der Klemme hin zur Schneide gleich ist (Abstand a).


a a

Hinweis Bei Messern mit extremer Krümmung zur Messerspitze hin (z. B. Bankmesser, Abhäutemesser) können Sie die Vorrichtung idealerweise entsprechend dem Krümmungsradius an der Klingenspitze anbringen, nach dem gleichen Prinzip wie oben. Dies erleichtert dem Folgen der Form der Klinge und man erhält eine gleichmäßige Schleiffase.

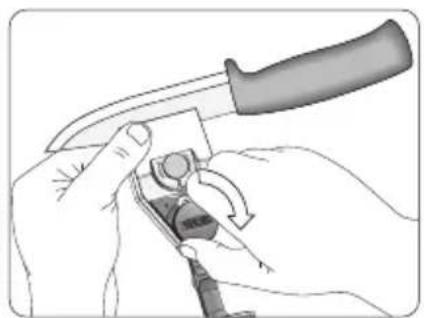

1. Stellen Sie die Vorrichtung mit der kleinen Einstellschraube auf die Dicke der Messerklinge ein.

1. Feststellschraube anziehen. 5. Prüfen Sie vor dem Schärfen, dass das Messer fest sitzt und die Klinge richtig umschlossen ist.


Wichtig Sicherstellen, dass die Klemme die Messerklinge so einklemmt, dass beide Backen der Klemme die Messerklinge vollständig umschließen und vollen Kontakt mit ihr haben, so dass das Messer fest in der Vorrichtung zentriert ist. Auch keilförmige Messer müssen durchgehend an der Klemme anliegen. Möglicherweise müssen Sie die kleine Einstellschraube etwas lösen, bevor Sie die Feststellschraube anziehen, damit die Klemme die keilförmige Klinge richtig greifen kann.

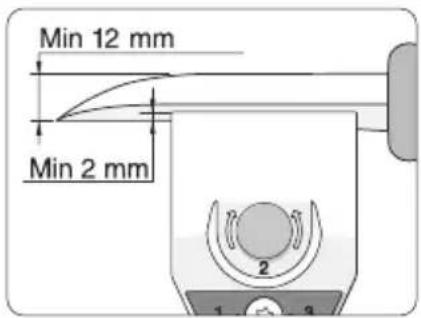

Minimale Messerhöhe

Min 12 mm Min 2 mm 1 2

Die Klinge muss mindestens 2 mm in der Vorrichtung sitzen. Sie können Messer mit einer minimalen Klingenhöhe von 12 mm beim Einspannen schärfen, bei einem Gesamtschneidenwinkel von 20°. Verwenden Sie zum Schärfen kleinerer Messer die KJ-45 Zentrierende Vorrichtung für Messer zusammen mit der SVM-00 Halterung für kleine Messer.

Dicke der Messerklinge

Max 10 mm

Max 6 mm

Sie können die KJ-45 Zentrierende Vorrichtung für Messer mit Ihren dünnsten Messern bis hin zu Messern mit 10 mm dicker Klinge verwenden. Die maximale Dicke für Messer mit konischem Querschnitt, der sich vom Rücken zur Schleiffase verjüngt, beträgt im Rücken ca. 6 mm.

Wiederholung eines vorhandenen Schneidenwinkels

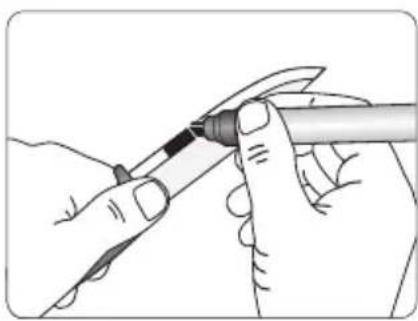

1. Die Schleiffase mit dem EM-15 Edge Marker einfärben, damit Sie sehen, wo das Schärfen erfolgt.

1. Wählen Sie aus, welche der beiden Anschläge Sie verwenden möchten. Verwenden Sie für höhere Messer den unteren Anschlag.

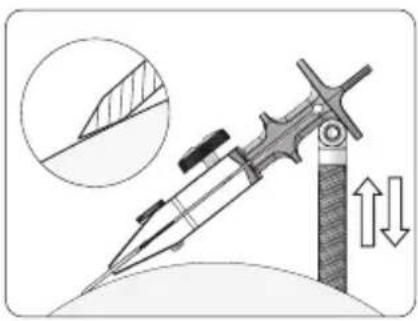

1. Universalstütze so einstellen und arretieren, dass die Schleif- scheibe den hinteren Teil der Schleiffase berührt.

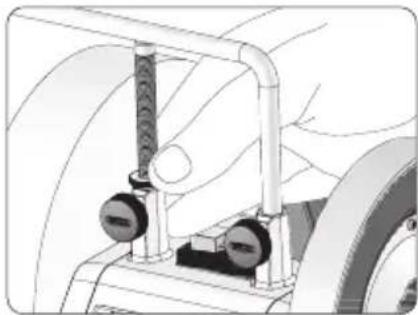

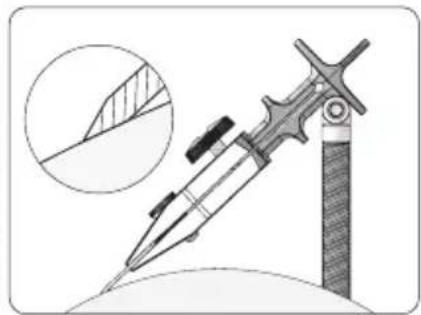

1. Erhöhen Sie die Universalstütze mittels der Feinjustierung, bis die gesamte Schleiffase an der Schleifscheibe anliegt. Die Schleifscheibe von Hand drehen und kontrollieren, wo das Schärfen erfolgt. Sie haben den richtigen Schleifwinkel erreicht, wenn die Farbe des Filzschreibers entlang der gesamten Schleiffase abgetragen wird.

Einstellung eines neuen Schneidenwinkels und Messen eines Winkels

TORM-200 60 55 50 45 40 65 MP-200 Ø 250 225 200 175 150 mm 70 75° 10° 9° PATTED BY: 33 PATT USA 4.19

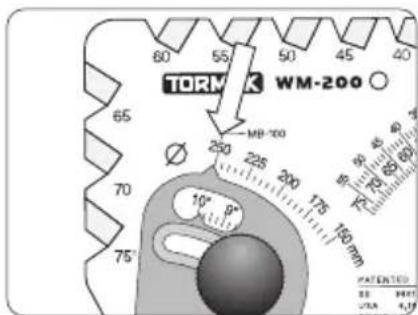

1. Stellen Sie den Durchmesser Ihrer Schleifscheibe auf Ihrer WM-200 Winkellehre ein.

10° 25° 30° 40° 45° 50° 55° 60° 65° 70° 75° 80° 85° 90° 95° 100° 105° 110° 115° 120° 125° 130° 135° 140° 145° 150° 155° 160° 165° 170° 175° 180° 185° 190° 195° 200° 205° 210° 215° 220° 225° 230° 235° 240° 245° 250° 255° 260° 265° 270° 275° 280° 285° 290° 295° 300° 305° 310° 315° 320° 325° 330° 335° 340° 345° 350° 355° 360° 365° 370° 375° 380° 385° 390° 395° 400° 405° 410° 415° 420° 425° 430° 435° 440° 445° 450° 455° 460° 465° 470° 475° 480° 485° 490° 495° 500° 505° 510° 515° 520° 525° 530° 535° 540° 545° 550° 555° 560° 565° 570° 575° 580° 585° 590° 595° 600° 605° 610° 615° 620° 625° 630° 635° 640° 645° 650° 655° 660° 665° 670° 675° 680° 685° 690° 695° 700°

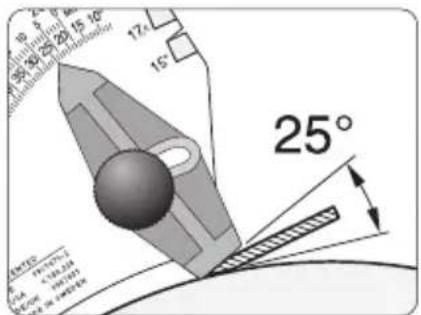

1. Stellen Sie den gewünschten Schneidenwinkel an der Winkellehre ein. Stellen Sie die Universalstütze so ein, dass die Schleiffase am Winkelanzeiger anliegt.

30 25 22,5 20 15 10 5 0° MB-100 10 35 30 25 20 15 10° 20

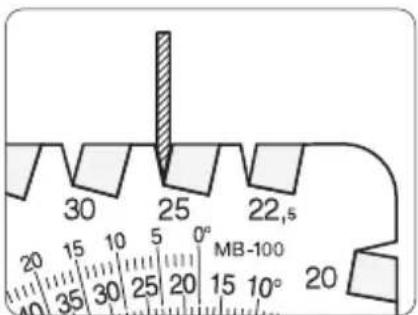

1. Sofern die Schleiffasen ausreichend breit sind, können Sie den Schneidenwinkel in den Nuten der Winkellehre messen.

Dünne Messer

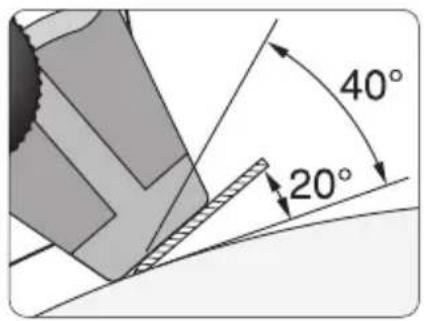

Beim Einstellen des Schneidenwinkels dünner Messer ist die Schleiffase kurz und es kann deshalb schwierig sein, den Winkelanzeiger Ihrer WM-200 Winkellehre einzustellen. Sie können dann die gesamte Messerklinge in Kontakt mit dem Winkelzeiger lassen anstatt nur mit der Schleiffase. Der Winkelanzeiger soll dann die Hälfte des gewünschten Schneidenwinkels angeben.

30 25 20 15 10 17 15 40 30 25 20 15 8 50 40 30 20 10 mm 40° 20°

40° 20°

Empfohlene Schneidenwinkel

Es ist wichtig, dass das Messer im richtigen Schneidenwinkel geschärft wird. Bei einem kleinen Schneidenwinkel (20°) schneidet das Messer leicht, aber die Schneide kann leicht beschädigt werden und die Schärfe ist nicht so haltbar. Ein größerer Schneidenwinkel (40°) ergibt eine stärkere und haltbarere Schneide, aber das Messer schneidet dann nicht so leicht. Der optimale Schneidenwinkel ist auch von den Stahlqualitäten abhängig.

20-25°		Schnitzmesser
20-30°		Filetiermesser
		Gemüsemesser25-30°
25-40°		Metzger- und KüchenmesserJagd- und Sportmesser	[IMAGE]

Schärfen

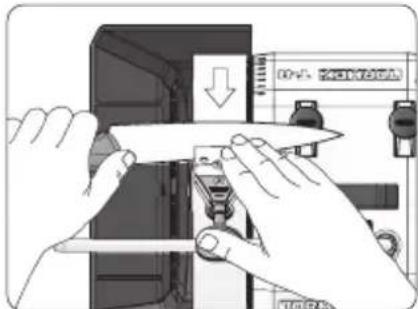

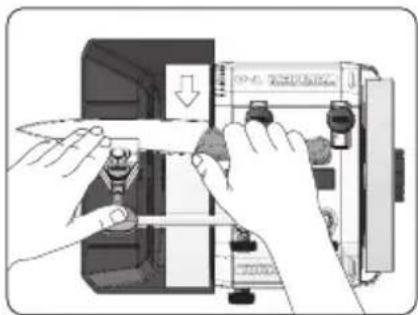

1. Halten Sie Messer und Vorrichtung wie gezeigt. Drücken Sie mit dem Daumen oder Handteller auf die Vorrichtung, so dass der Anschlag die gesamte Zeit an der Universalstütze anliegt. Ziehen Sie das Messer in gleichmäßigem Tempo über die Schleifscheibe hin und her. Achten Sie darauf, dass die Klinge mit der gesamten Breite der Schleifscheibe in Berührung kommt. Heben Sie den Messergriff nach vorne und oben, wenn Sie den gebogenen Teil der Klinge erreichen, damit er die gleiche Schleiffase hat wie der Rest der Messerklinge. Ziehen Sie den Griff nicht zu sich hin, da dies an der Spitze eine höhere Schleiffase ergibt als der Rest der Klinge.

2. Schleifen Sie solange, bis sich auf der oberen Klingenseite ein Grat bildet. Das können Sie fühlen, wenn Sie mit einem Finger leicht über die Klinge von hinten nach vorne streichen.

Hinweis Das Messer so halten, dass das Wasser gleichmäßig über die Messerklinge spült. Dann ist die Messerklinge über die ganze Breite mit der Schleifscheibe in Kontakt, was für eine gleichmäßige Schleiffase wichtig ist.

Bei guter Beleuchtung ist der Grat als Lichtlinie zu erkennen. Wenn sich der Grat über die gesamte Klinge gebildet hat, ist die erste Seite fertig geschliffen.

1. Wenn die erste Seite fertig geschliffen ist, drehen Sie, während das Messer noch eingespannt ist, die Vorrichtung herum und schärfen die andere Seite. Da sich auf der Unterseite bereits ein Grat gebildet hat, erscheint er jetzt sofort. Schleifen Sie ebensoviel wie auf der ersten Seite, damit die Schneide symmetrisch wird.

2. Der Grat wird weicher und lässt sich leichter entfernen, wenn Sie die erste Seite mit sehr leichtem Druck noch einmal etwas schleifen.

Hinweis Das Schärfen langer Messer kann erleichtert werden, wenn Sie die Abziehscheibe entfernen.

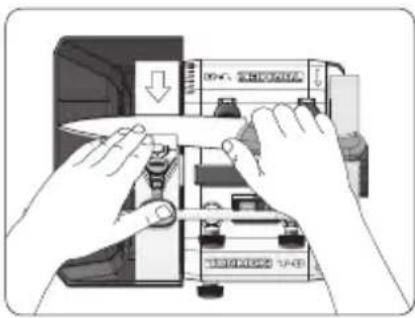

Schleifen in Drehrichtung

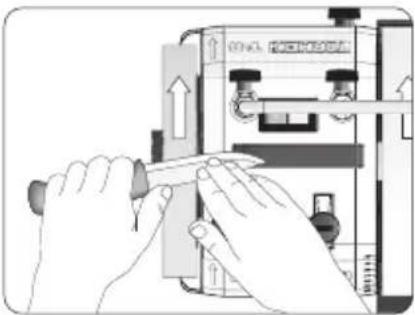

Die Anleitung hat gezeigt, wie Sie Messer bei vertikaler Position der Universalstütze, gegen die Schneide schärfen. Diese Technik gilt für Messer aller Längen. Sie können die Universalstütze auch waagerecht stellen und die Messer mit der Schneide schleifen. Beim Schärfen mit der Schneide gibt es Einschränkungen hinsichtlich der Messer, die Sie schärfen können, da der untere Anschlag oder die Feststellschraube an der Klemme gegen die Beine der Universalstütze stoßen kann. Die Einschränkungen hängen von mehreren Faktoren ab.

Faktoren, die die Möglichkeit des Schleifens in Drehrichtung beeinflussen:

• Art des Tormek-Modells
• Länge des Messers
- Höhe der Messerklinge
• Stelle der Klinge, wo die Vorrichtung befestigt wird
- Wie tief Sie die Messerklinge in der Vorrichtung befestigen
- Schleifwinkel.

Wir empfehlen Ihnen einfach auszuprobieren, was für das Messer, das Sie gerade schärfen wollen, am besten funktioniert.

Drehen Sie die Maschine so, dass sich die Abziehscheibe von Ihnen wegdreht. Entfernen Sie das Messer aus der Vorrichtung. Schleiffasen auf der Abziehscheibe abziehen und polieren. Achten Sie darauf, dass die gesamte Schleiffase an der Abziehscheibe anliegt. Beide Seiten abwechselnd ein paar Mal abziehen, bis der Grat entfernt.

Sie können feststellen, ob der Grat vollständig entfernt wurde, indem Sie die Schneide vorsichtig über einen Fingernagel ziehen. Da können Sie eventuelle Unebenheiten leicht erfühlen. Sie können auch in ein Stück Papier schneiden. Wo das Messer hängen bleibt oder der Schnitt fransig wird, ist noch ein Grat vorhanden und Sie müssen die Klinge noch etwas mehr abziehen.

Wenn der Schleifgrad nicht vollständig entfernt wurde, müssen Sie mehr Zeit für das Abziehen aufbringen. Wenn Sie den Schleifgrad vollständig entfernt haben, hat Ihre Klinge eine rasiermesserscharfe Schneide, die lange hält.

Wichtig Immer in Drehrichtung der Schneide abziehen. Stellen Sie die Maschine so auf, dass sich die Abziehscheibe von Ihnen weg bewegt, siehe Abbildung.

Sie können auch das Messer in der Vorrichtung belassen und es auf der Lederabziehscheibe in einem kontrollierten Winkel abziehen. Hier gelten die gleichen Faktoren für eventuelle Einschränkungen, welche Messer Sie abziehen können, wie beim Schleifen in Drehrichtung.

Beim Abziehen mit Vorrichtung für einen kontrollierten Winkel müssen Sie in den meisten Fällen die Schleifscheibe entfernen, damit Sie sie nicht mit dem Messer berühren. Denken Sie beim Entfernen der Schleifscheibe daran, sie durch die weiße Transporthülse auf der Hauptwelle zu ersetzen, um die Hauptwelle an Ort und Stelle zu halten.

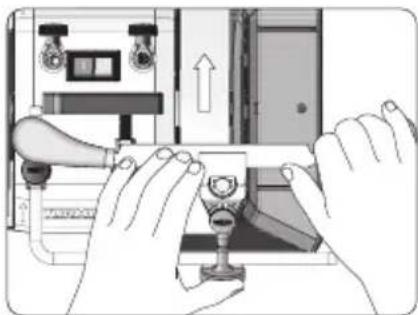

Gerade Zugmesser

1. Halten Sie die Vorrichtung nach unten gedrückt, dass der Anschlag immer an der Universalstütze anliegt. Darauf achten, dass das Schärfen über die gesamte Breite der Schleifscheibe erfolgt.

2. Freihändig abziehen. Das Messer diagonal führen, damit es nicht an der Schleifscheibe anstößt. Beide Seiten wechselweise abziehen.

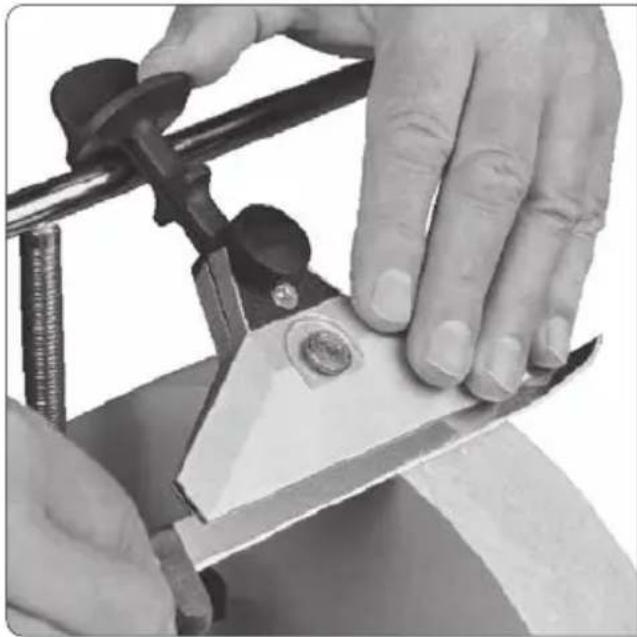

KJ-140 Breite zentrierende Vorrichtung für Messer

z.B. Filetiermesser. Klingenlänge (a) mindestens 160 mm.

a

Aufstellen der Maschine

Schärfrichtung: Zur oder mit der Schneide.

Konstruktion

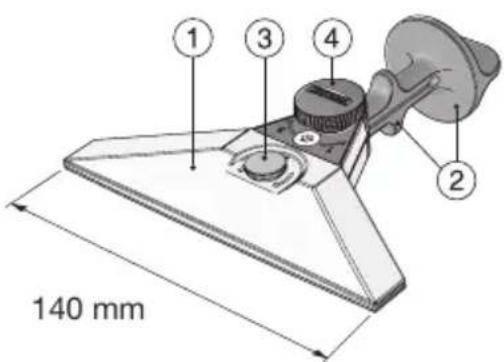

Die KJ-140 Breite zentrierende Vorrichtung für Messer besteht aus einer verstellbaren Klemme (1) zum Einspannen von Messern verschiedener Dicke und Klingenform, sowie zwei festen Anschlägen (2) zum Schärfen unterschiedlich hoher Messerklingen. Die Vorrichtung wird mit der Schraube (3) an die Stärke des Messers angepasst. Das Messer wird mit der Feststellschraube (4) in der Klemme festgeschraubt und zentriert in der Vorrichtung arretiert.

140 mm

Die KJ-140 Breite zentrierende Vorrichtung für Messer wurde entwickelt, um Messer mit dünnen Klingen, die länger als 160 mm sind, für ein gleichmäßiges und kontrolliertes Schärfen zu stabilisieren. Sie funktioniert genauso wie die Vorrichtung KJ-45 Zentrierende Vorrichtung für Messer, jedoch mit einer breiteren Klemme, die dünne Messerklingen stabilisiert. Befolgen Sie die Anweisungen auf Seite 22 bis 28 für Einspann- und Handhabungsinstruktionen. Beachten Sie, dass die KJ-140 Breite zentrierende Vorrichtung für Messer nicht zusammen mit der SVM-00 Halterung für kleine Messer kompatibel.
