BEDIENUNGSANLEITUNG 305663 Brandson

https://model.ganzeinfach.de/305663

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Sicherheitshinweise für dieses Gerät

- Um Gefährdungen zu vermeiden und Sicherheitsbestimmungen einzuhalten, dürfen Reparaturen am Gerät und an der Anschlussleitung nur durch unseren Kundendienst durchgeführt werden. Daher bitte im Reparaturfall unseren Kundendienst telefonisch oder per E-Mail kontaktieren.

- Vor jeder Reinigung bitte den Netzstecker ziehen und das Gerät gegebenenfalls abkühlen lassen.

- Das Gerät darf aus Gründen der elektrischen Sicherheit nicht mit Flüssigkeiten behandelt oder darin eingetaucht werden.

- Das Produkt muss jederzeit vor Regen, direkter Sonneneinstrahlung und Stößen geschützt werden.

- In diesem Gerät keine explosionsfähigen Stoffe, wie zum Beispiel Aero-solbehälter mit brennbarem Treibgas lagern.

- Lagern Sie Lebensmittel nur verpackt in der Kühlbox.

- Das Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden, z.B.: in Küchen für Mitarbeiter in Läden, Büros und anderen ähnlichen Arbeitsumgebungen, in landwirtschaftlichen Betrieben, von Kunden in Hotels, Motels und weiteren typischen Wohnumgebungen, in Frühstückspensionen.

- Das Produkt ist nicht für den gewerblichen Einsatz bestimmt, auch nicht für den Gebrauch im Catering und ähnlichem Großhandelseinsatz.

• Das Gerät ist zum Campingeinsatz geeignet.
• Eine tägliche Nutzung über mehrere Monate ist jedoch nicht zu empfehlen.
• Bei Verkauf, bei Übergabe oder Abgabe zur Wiederverwertung ist auf das Treibmittel Zyklopentan in der Isolation hinzuweisen.

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
• Achtung! Bitte Kinder von Verpackungsmaterialen fernhalten. Es besteht u.a. Erstickungsgefahr.
• Blockieren Sie niemals die Lüfter des Gerätes.
• Um eine ausreichende Luftzirkulation zu gewährleisten, dürfen keine Ge-genstände auf das Gerät gelegt und die Lüftungsschlitze nicht abgedeckt werden.

• Bitte keine Flüssigkeiten in die Lüfter-öffnungen laufen lassen oder in die Kühlbox füllen.

• Weder das Gerät noch die Anschlussleitungen dürfen äußerer Hitzeeinwirkung ausgesetzt werden.

• Es dürfen nicht zwei oder mehr Anschlussleitungen gleichzeitig angeschlossen werden.
• Vor der Inbetriebnahme bitte das komplette Gerät inkl. Anschlussleitung und eventueller Zubehörteile auf Mängel und Beschädigungen überprüfen, die die Funktionssicherheit des Gerätes beeinträchtigen könnten.

• Falls das Gerät z.B. zu Boden gefallen ist oder an der Anschlussleitung gezogen wurde, können von außen nicht erkennbare Schäden vorliegen. In diesen Fällen das Gerät bitte nicht mehr in Betrieb nehmen.

• Ziehen Sie den Netzstecker nach jedem Gebrauch, bei Störungen während des Betriebes, und/oder vor jeder Reinigung.

• Den Netzstecker bitte nicht an der Anschlussleitung aus der Steckdose ziehen, sondern den Netzstecker anfassen.
• Wird das Gerät falsch bedient, oder zweckentfremdet verwendet, kann keine Haftung für evtl. auftretende Schäden übernommen werden.
• Stellen Sie sicher, dass das Anschluss-kabel immer korrekt angeschlossen ist und fest sitzt. Ein lockerer Sitz kann zu einer Erwärmung der Kabel und Steckdosen und zu einem Bruch, oder sogar zu einem Brand führen.

- WARNUNG! Beschädigen Sie in keinem Fall den Kühlmittelkreislauf.

- Platzieren Sie das Gerät vor Erstbetriebnahme auf den Standfüßen an einem Wunschort und lassen Sie es bitte 24 Stunden ausgeschaltet, damit sich das Kühlmittel an korrekter Stelle absenken kann. Bei erneutem Transport lassen Sie es bitte 2 Stunden vor Inbetriebnahme stehen. Sollten Sie sich nicht daran halten, kann der Kompressor beschädigt werden.

- Entsorgen Sie das Gerät am Ende seiner Lebensdauer in Übereinstimmung mit den örtlichen Bestimmungen, da es entzündliche Treibgase und Kühlmittel verwendet.

• Wenn das Netzkabel dieses Kühleräts beschädigt ist, muss es durch den Kundendienst ausgetauscht werden.
• Dieses Kühlgerät darf nur von qualifiziertem Personal repariert werden, unsachgemäße Reparaturen können zu erheblichen Gefährdungen führen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlgerät spielen.

• Bewahren Sie das Kühlgerät immer außerhalb der Reichweite von Kindern unter 8 Jahren auf.

• Bewahren Sie keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel im Kühlgerät auf.

• Verwenden Sie keine elektrischen Geräte im Inneren des Kühlgeräts, es sei denn, sie werden vom Hersteller für diesen Zweck empfohlen.
• Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizungen, direkte Sonnenlicht, Gasöfen usw.). Es besteht Überhitzungsgefahr!

• Sorgen Sie stets für eine ausreichende Belüftung, damit sich die beim Betrieb entstehende Wärme nicht staut. sich nicht staut. Achten Sie auf ausreichenden Abstand des Kühlgerätes zu Wänden und anderen Gegenständen, damit die Luft zirkulieren kann.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht verdeckt werden.

• Füllen Sie den Innenbehälter nicht mit Eis oder Flüssigkeit.
• Tauchen Sie das Kühlgerät nicht ins Wasser ein.
• Schützen Sie das Kühlgerät und das Kabel vor Hitze und Feuchtigkeit.
• Bitte prüfen Sie, ob die Kühlleistung des Geräts für die Lagerung der Lebensmittel oder Medikamente die Sie kühlen möchten ausreichend ist.
• Das Gerät darf mit einer Gleichstrom-Bordnetzversorgung aus einem Fahrzeug, Boot oder Wohnwagen, einer DC-Zusatzbatterie oder einer AC-Stromversorgung über einen AC-Adapter betrieben werden.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Kühlbox
  • DC12-24V KFZ Bordspannungsanschluß
  • 110-230V Netzspannung

• Technische Daten

Spannungsversorgung	110-240 V AC (über AC-Anschlusskabel)DC12-24V (über DC-Anschlusskabel; KFZ-Anschluss)
Leistungsaufnahme max.	46 W
Kapazität ca. 30 l
Maximal Kühlleistung bis ca.	-22 °C
Tasten	POWER ON/OFF-TasteSETUP-TasteWert HOCH (Up-Taste)Wert RUNTER (Down-Taste)
Schutzklasse III
Kühlmittel R600a / 42g
Klimakategorie SN N ST T
Isolationsmaterial C_5H_10 /C-Pentane
Zulässige Umgebungstemperatur	16-43 °C

Achtung! Die Kühlleistung kann in Abhängigkeit der Stromquelle und der Umgebungstemperatur variieren.

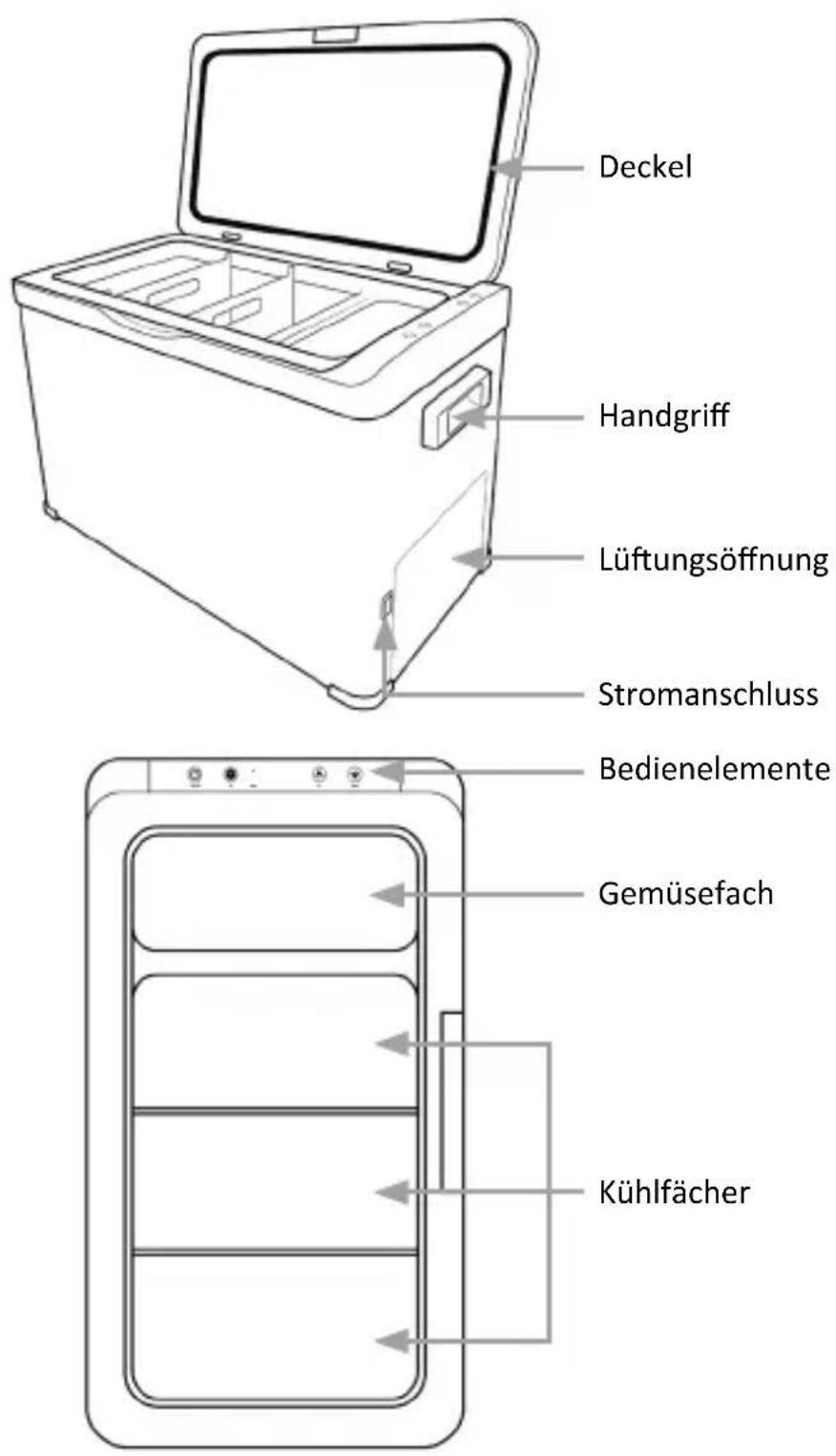

3. Produkt-Details

Deckel Handgriff Lüftungsöffnung Stromanschluss Bedienelemente Gemüsefach Kühlfächer

4. Vor der ersten Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Reinigen Sie das Gerät vor der ersten Inbetriebnahme wie in "Reinigung und Pflege" beschrieben.

5. Inbetriebnahme

Stecken Sie anschließend den Stecker des Netzkabels in die entsprechende Spannungsversorgungs-Buchsen.

Achten Sie darauf, dass Sie die Kühlbox entweder über 12V-24V DC (mit dem mitgelieferten Zigarettenanzünder-Stromkabel) oder über 110V-230V (über das herkömmliche Netzkabel) anschließen. Verwenden Sie keine Spannung, die nicht mit den Angaben auf dem Typenschild übereinstimmen.

5.1 Bedienung

ON/OFF

SET

ERROR

Up

Down

Um das Gerät zu starten, drücken Sie auf die „ON/OFF“-Taste auf dem Bedienfeld.

Um das Gerät auszuschalten, drücken und halten Sie die „ON/OFF“-Taste ca. 5 Sekunden auf dem Bedienfeld.

Anzeigeeinheit zwischen °C und °F wählen: Drücken und halten Sie die Tasten "DOWN" und "SET" für 10 Sekunden gedrückt. Der Auswahlmodus für die Temperatureinheit wird durch ein blinkendes "°C" oder "°F" im Display signalisiert und steht für 5 Sekunden zur Verfügung. Drücken Sie in dieser Zeit die Tasten "DOWN" oder "UP", um zwischen den Einheiten zu wechseln. Nach einer Inaktivität von 5 Sekunden kehrt das Gerät in den normalen Betriebszustand zurück.

Einstellung der Kühltemperatur: Tippen Sie einmal auf die Taste "SET" und dann auf die Tasten "UP+" und "DOWN-", um die gewünschte Kühltemperatur einzustellen. Die gewählte Temperatur blinkt einige Sekunden lang auf dem Display, dann zeigt das Display automatisch wieder die gemessene IST-Temperatur an.

6. Einstellung des Batteriewächters zum Schutz vor Unterspannung

Das Kühlgerät ist mit einem 3-stufigen Batteriewächter ausgestattet, der Ihre Fahrzeugbatterie vor zu starker Entladung schützt, wenn das Gerät an das Bordnetz angeschlossen ist.

Wird die Kühlbox bei ausgeschalteter Fahrzeugzündung betrieben, schaltet sich die Kühlbox automatisch ab, sobald die Versorgungsspannung unter einen bestimmten Wert sinkt. Die Kühlbox schaltet sich wieder ein, sobald die Batterie wieder auf die Wiedereinschaltspannung aufgeladen ist.

Achtung! Es besteht die Gefahr einer Beschädigung!

Nach dem Abschalten durch den Batteriewächter ist die Batterie nicht mehr vollständig geladen. Vermeiden Sie ein wiederholtes Starten oder den Betrieb ohne vorherige längere Ladephasen.

In der Stufe "H3" spricht der Batteriewächter schneller an als in den Stufen "H1" und "H2".

Monitor Stufe • H1 • H2 • H3
12V	Abschaltspannung 8,5 V 10,3 V 11,3 V
	Wiedereinschaltpannung	10,3 V 11,1 V 12,6 V
24V	Abschaltspannung 21,5 V 22,3 V 24,3 V
	Wiedereinschaltspannung	22,7 V 23,7 V 25,7 V

Wenn das Kühlgerät von der gestarteten Batterie versorgt wird, wählen Sie die Batteriewächterstufe "H3". Falls das Kühlgerät an eine Versorgungsbatterie angeschlossen ist, reicht die Batterieüberwachungsstufe "H1" aus.

Schalten Sie das Kühlgerät ein. Zur Auswahl der unterschiedlich starken Batteriewächter stehen die Modi: H1 (gering), H2 (mittel), H3 (stark) zur Verfügung. Berühren Sie die Tasten „UP“ und „DOWN“ gleichzeitig für etwa eine Sekunde. Es erscheint zur Auswahl der Modi “H1”, “H2”, oder “H3” im Display. Drücken Sie die Tasten “UP” oder “DOWN”, um zwischen den Stufen H1 bis H3 auszuwählen. Der ausgewählte Modus wird für ca. 5 Sekunden blinkend im Display angezeigt, bis dann die Auswahl übernommen ist und das Display zur aktuell gemessenen IST-Temperatur zurückkehrt.

7. Einstellung der Betriebsart

Das Gerät verfügt über zwei Betriebsmodi:

Betriebsmodus HH: In diesem Modus arbeitet das Kühlgerät im Standardmodus. Die LED-Leuchte „on“ leuchtet rot.

ECO-Betriebsmodus: Das Kühlgerät arbeitet energiesparend. Die LED-Leuchte „on“ leuchtet in diesem Betriebsmodus grün.

Auswahl des Betriebsmodus: Drücken Sie die Taste "SET" zweimal hintereinander. Der aktuell eingestellte Modus wird angezeigt ("HH" oder "ECO").

Wählen Sie nun den gewünschten Modus mit den Tasten „UP“ oder „DOWN“ aus. Die Anzeige blinkt, solange die Auswahlmöglichkeit noch besteht (ca. 5 Sekunden), weiter. Danach wird die Auswahl übernommen und das Display wechselt wieder zur aktuellen Temperatur zurück.

1. Fehlercodes

Error-Code Möglicher Grund Vorgeschlagene Lösung
E0	Sensorkreis ist unterbrochen oder kurzgeschlossen	Sensor anschließen oder austauschen
E1	Eingangsspannung ist zu niedrig	Überprüfen Sie die Batteriespannung oder stellen Sie den Batteriewächterpegel ein.
E1 Ventilatorproblem		Prüfen Sie, ob der Ventilator blockiert ist oder einen Kurzschluss hat
E3	Selbstschutz des Kompressors gestartet	Trennen Sie das Gerät vom Strom für 30 Minuten und starten Sie es dann erneut
E4	Selbstschutz des Kompressors bei ungewöhnlicher Drehzahl	Ändern Sie den Betriebsmodus über das Bedienfeld des Geräts
E5	Warnung vor Überhitzung der Bedienfelder	Das Gerät an einen gut belüfteten Aufstellungsort bringen

9. Reinigung und Pflege

Ziehen Sie vor der Reinigung den Netzstecker und lassen Sie das Gerät vollständig abkühlen. Das Gerät darf aus Gründen der elektrischen Sicherheit nicht mit Flüssigkeiten behandelt oder gar darin eingetaucht werden. Verwenden Sie in keinem Fall scharfe oder scheuernde Reinigungsmittel. Wischen Sie den Deckel mit einem leicht angefeuchteten Tuch ab und trocknen Sie diesen danach vollständig ab. Der Behälter darf mit einem feuchten Tuch und gegebenenfalls unter Zugabe von etwas leichtem Spülmittel gereinigt werden. Lassen Sie die Kühlbox vollständig trocknen, bevor Sie diese wieder in Betrieb nehmen.

10. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das

Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Geräte-spezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

11. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sich bitte an Ihre lokale Stadt- oder Gemeindeverwaltung.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 305663 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
