BEDIENUNGSANLEITUNG 306648 Brandson

https://model.ganzeinfach.de/306118

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von BRANDSON entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• CO_2 -Meter
  • USB zu DC-Hohlstecker-Kabel
• Kurzanleitung

2. Technische Daten

Spannungsversorgung 5V DC 600 mA
Akku Li-Ion 500 mAh
CO2-Messbereich 400 - 5000 ppm
Temperatur-Messbereich -9,9°C - +50°C
Luftfeuchtigkeit-Messbereich	1% - 99%
Temperaturbereich 0-50°C
Features	Alarm-Funktion (Wecker)Alarm-Funktion (CO2)TemperaturanzeigeSchlummer-Funktion°C /°F - Anzeige12/24-StundenanzeigeHintergrundbeleuchtung

3. Zusätzliche Hinweise

Vergewissern Sie sich vor der Benutzung, dass das Gerät nicht beschädigt ist. Sollte dies der Fall sein, nehmen Sie es nicht in Betrieb. Das Gerät darf weder Feuchtigkeit, noch direktem Sonnenlicht oder Staub ausgesetzt werden. Tauchen Sie das Gerät nicht ins Wasser. Werfen Sie es nicht ins Feuer, es besteht Explosionsgefahr. Stellen Sie vor der Verwendung des Produktes sicher, dass die zur Verfügung stehende Netzspannung mit der Betriebsspannung, die auf dem Typenschild angegeben ist, übereinstimmt. Das Produkt ist nicht für medizinische Zwecke oder zur öffentlichen Information geeignet und ausschließlich für den privaten Gebrauch bestimmt. Dieses Gerät ist nur für den Innenraum geeignet.

Achtung!

Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf. Batterien enthalten gesundheitsschädliche Säuren. Schwache Batte rien sollten schnellstmöglich ausgetauscht werden, um ein Auslaufen zu vermeiden! Verwenden Sie in keinem Fall neue und alte Batterie oder Batterien eines unterschiedlichen Typs gleichzeitig. Werfen Sie Batterien niemals ins Feuer und schließen Sie diese nicht kurz. Laden Sie keinesfalls die Batterien auf und nehmen Sie diese bitte nicht auseinander. Es besteht Explosionsgefahr!

4 Deutsch

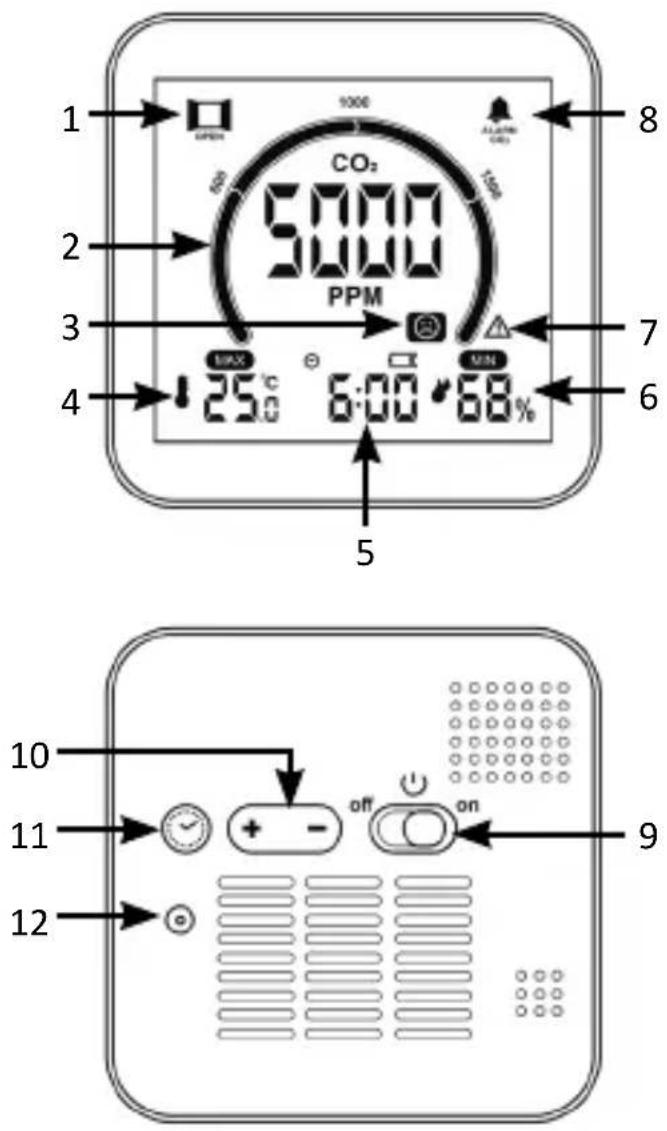

4. Produkt-Details

1 “Lüften”-Symbol

2 CO2-Anzeige

3 Komfortsymbol

4 Temperaturanzeige

5 Uhrzeit

6 Luftfeuchtigkeitsanzeige

7 CO2-Hinweis-Symbol

8 CO2-Alarmsymbol

9 ON/OFF-Schalter

10 “+” / “-”-Tasten

11 “Settings”-Taste

12 DC-Hohlstecker-Stromanschluss

5. Inbetriebnahme

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Laden Sie das Gerät vollständig vor dem Gebrauch auf. Verwenden Sie dafür das mitgelieferte USB-Ladekabel und verbinden Sie dies mit einem 5 V DC-Netzteil und dem Hohlstecker-Ladeanschluss des Gerätes.

6 Deutsch

Schieben Sie den "Ein/Aus"-Schalter in die Position "ON", um das Gerät einzuschalten. Zu diesem Zeitpunkt werden alle Symbole auf dem Bildschirm angezeigt. Es ertönt ein Piepton und das Gerät geht in den normalen Betriebsmodus über. Auf dem Bildschirm erscheint ein 60-Sekunden-Countdown, der anzeigt, dass der CO₂-Sensor initialisiert wird. Anschließend werden die CO₂-Werte im Display angezeigt.

Bei Verwendung des Ladekabels wird der Akku im Inneren des Geräts aufge- laden. Wenn die Stromversorgung unterbrochen wird, wird das Gerät auf den Akkubetrieb umgeschaltet, oder es kann direkt mit dem eingebauten Akku betrieben werden. Ein vollständig geladener Akku hält etwa fünf Stunden im ununterbrochenen Betrieb bei eingschalteter Hintergrundbeleuchtung und in maximaler Stufe.

5.1 Akku

Sie können den Akkustand im Display jederzeit überprüfen, indem Sie auf das Akkustands-Symbol achten.

Wenn die Spannung des eingebauten Akkus niedrig ist, blinkt auf dem Bildschirm das Akkusymbol. Das Produkt schaltet die Hintergrundbeleuchtung, die Kohlendioxid-Erkennungsfunktion usw. aus, um den kontinuierlichen Betrieb der Zeitfunktion zu gewährleisten.

Während des Ladevorgangs des Akkus wird das Akkusymbol durchlaufend angezeigt. Wenn der Akku voll geladen ist, wird das Symbol ausgeblendet.

6. Uhrzeit- und Alarmeinstellung

Halten Sie die "Settings"-Taste 2 Sekunden lang gedrückt, um die Zeiteinstellung aufzurufen.

1. Die 12/24-Stunden-Anzeige beginnt zu blinken. Drücken Sie "+" oder "-"-Taste zum Einstellen.
2. Drücken Sie die "Settings"-Taste zur Bestätigung. Anschließend blinkt die Stunde. Stellen Sie die aktuelle Stunde ein und bestätigen Sie wieder mit der "Settings"-Taste.
3. Wiederholen Sie den Vorgang mit der Minuten-Anzeige.
4. Stellen Sie dann die Uhrzeit ein, beginnend mit der Stunde. Drücken Sie anschließend die "Settings"-Taste, um die Eingabe zu bestätigen.
5. Wiederholen Sie den Vorgang mit der Minutenanzeige der Uhrzeit.
6. Anschließend haben Sie die Möglichkeit die Einheit zu wählen. Wählen Sie zwischen "°C" und "°F" aus und bestätigen Sie mit der "Settings"-Taste.
7. Der Einstellmodus wird anschließend verlassen. Sie können die Einstellung auch speichern und den Einstellmodus verlassen, indem Sie für etwa 30 Sekunden lang keine Taste drücken.
8. Wenn Sie während des Einstellvorgangs schnell etwas hinzufügen oder abziehen müssen, können Sie "+" oder "-" länger als 2 Sekunden gedrückt halten, um eine schnelle Anpassung vorzunehmen.

6.1 Alarm aktivieren/deaktivieren

Drücken Sie die "Settings"-Taste kurz, um die Weckfunktion ein- oder auszuschalten. Bei eingeschaltetem Alarm, erscheint im Display ein Symbol über der Uhrzeit.

8 Deutsch

Der Weckton hat eine Dauer von 1 Minute. Sie können die „Snooze“-Taste berühren, um die Schlummerfunktion für 5 Minuten zu aktivieren. Drücken Sie eine andere Taste auf dem Gerät, um den Weckton auszuschalten und den Wecker direkt zu beenden.

7. Minimal- und Maximalwerte der Temperatur und Luftfeuchtigkeit

Drücken Sie „+“-Taste, die Anzeige zwischen den Minimalen und Maximalen Messwert anzeigen zu lassen. Der Anzeigezyklus ist: Maximum → Minimum → Rückkehr in den normalen Anzeigemodus.

Wenn Sie während der Anzeige der Maximal- und Minimalwerte die „+“-Taste 2 Sekunden lang gedrückt halten, können Sie die Maximal- und Minimalwerte löschen und die Aufzeichnung erneut starten.

Die Aufzeichnungen der Maximal- und Minimalwerte werden automatisch gelöscht und jeden Tag ab 0:00 Uhr neu aufgezeichnet.

8. Kalibrierung der CO2-Konzentration

Aufgrund von Transport, Vibration, Alterung und anderen Gründen kann die Erfassungsgenauigkeit des Sensors verringert werden. Durch die Kalibrierung werden Abweichungen korrigiert. Das Gerät besitzt eine automatische und eine manuelle Kalibrierungsmöglichkeit. Es wird empfohlen die automatische Kalibrierung zu nutzen. Alternativ können Sie jedoch die manuelle Kalibrierung durchführen. Im Folgenden werden die beiden Methoden beschrieben.

8.1 Automatische Kalibrierung

Nach Inbetriebnahme des Sensors werden für 48 Stunden die minimalen Kohlendioxid-Konzentrationswerte gespeichert, um den Grundwert der atmosphärischen Kohlendioxid-Konzentration im Freien zu bestimmen. Es werden 7 Tage lang die niedrigsten Kohlendioxid-Konzentrationwerte gespeichert, um sich den Grundwert der atmosphärischen Kohlendioxid-Konzentration (ca. 400 ppm) zu nähern.

Stellen Sie sicher, dass der Sensor sich in dieser Zeit in einer Umgebung befindet, wo das atmosphärische Niveau dem im Freien entspricht (ca. 400 ppm).

Die automatische Kalibrierungsfunktion eignet sich für Büro, Heim und andere wetterunabhängige Umgebungen. Sie ist nicht für landwirtschaftliche Gewächshäuser, Bauernhöfe, Lagerhäuser und andere Orte geeignet.

8.2 Manuelle Kalibrierung der CO2-Konzentration

Während der Kalibrierung muss das Produkt in einer Umgebung mit einer CO2-Konzentration gleich der Außenluft (ca. 400 ppm) positioniert werden, um sicherzustellen, dass die CO2-Konzentration in der Umgebung stabil ist.

Halten Sie im normalen Anzeigemodus die “+”-Taste 2 Sekunden lang gedrückt, um den Modus für die manuelle Kalibrierung aufzurufen. Im Display blinkt “CAL”. Zu diesem Zeitpunkt können Sie die “Settings” drücken, um die Eingabe zu bestätigen, oder drücken Sie die “+”-Taste oder keine Taste für 30 Sekunden, um den Modus für die Kalibrierung zu verlassen.

10 Deutsch

Die Dauer der manuellen Kalibrierung beträgt ca. 20 Minuten. Während der Kalibrierung können Sie die “+”-Taste drücken, um den Modus im Voraus abzubrechen und zu verlassen.

9. Kohlendioxid-Alarm

Drücken Sie die “-”-Taste, um die Kohlendioxid-Alarmfunktion ein- oder auszuschalten.

Halten Sie die “-”-Taste 2 Sekunden lang gedrückt, um die Einstellung für den CO₂-Konzentrationsalarm aufzurufen. Der Wert der CO₂-Konzentration blinkt. Drücken Sie die “+”- oder “-”-Taste, um den gewünschten Wert einzustellen.

Drücken Sie die "Settings"-Taste, um die Einstellung zu bestätigen und den Einstellungsmodus zu verlassen. Sie können die Einstellung auch speichern und den Einstellungsmodus jederzeit verlassen, indem Sie für 30 Sekunden keine Taste drücken.

10. Hintergrundbeleuchtung dimmen

Sie haben die Möglichkeit die Hintergrundbeleuchtung des Gerätes zu dimmen, indem Sie die "Snooze"-Taste berühren.

11. CO₂-Konzentrationswerte

Symbol Bedeutung
	400-600 ppm
	601-1000 ppm
	1001-1500 ppm
	1501-2000 ppm
	2001 ppm und höher

Wenn die CO₂-Konzentration über 1500ppm liegt, erscheint im Display ein Fenster-Symbol ( ), um den Benutzer daran zu erinnern, das Fenster zum Lüften zu öffnen.

Wenn die CO _2 -Konzentration über 2000 ppm liegt, erscheint im Display ein Hinweis-Symbol ( ), um den Benutzer zu signalisieren, dass die Werte zu hoch sind.

12 Deutsch

12. Zusätzliche Hinweise

Die Aktualisierungsfrequenz für Temperatur, Luftfeuchtigkeit und Kohlendioxid-konzentration beträgt etwa 5 Sekunden.

Vermeiden Sie während der Kohlendioxidmessung Vibrationen des Geräts oder direkten Wind auf den Sensor, da dies zu einer Abweichung des Kohlendioxidmesswerts führen kann.

13. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

14. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin.

Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sich bitte an Ihre lokale Stadt- oder Gemeindeverwaltung.

14 Deutsch

15. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 306118 / 306648 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16 · 30179 Hannover, DE

V1.4
