BEDIENUNGSANLEITUNG BM 500 E CMI
EH-Art.-Nr.: 42.589.87 I.-Nr.: 01013
BM 500 E
© Bitte vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen
⑤ Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service
① Si prega, prima di assemblare ed avvi- are il trapano, di leggere attentamente le istruzioni sul funzionamento
PL Przed montażem i uruchomieniem proszę uważnie przeczytać instrukcję obsługi
Внимание: Пожалуйста, перед проведением монтажа и началом эксплуатации ознакомьтесь с инструкцией по эксплуатации!
④ A összeszerelés és hasz nálatba vétel előtt kérjük a használati utasítást figyel mesen átolvasni.
Molimo da prije montaže i upotrebe pažljivo pročitate naputak za uporabu
^62 Před montáží a uvedením do provozu si prosím pozorně přečtěte návod k obsluze
⑤ Prošimo, da pred montažo in prvim zagonom pazljivo preberete navodila za uporabo.
© Seite 4 - 6
⑤ Page 7 - 9
① Pagina 10 - 12
FL Pagina 13 - 15
① Страница 16 - 18
Oldal 19 - 21
Stranice
@ Strana. 25 - 27
③ Strani. 28 - 30
22
1
Schnellspannbohrfutter 2-13 mm
Zusatzhandgriff mit Tiefenanschlag
Verwendung
Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen,
Buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

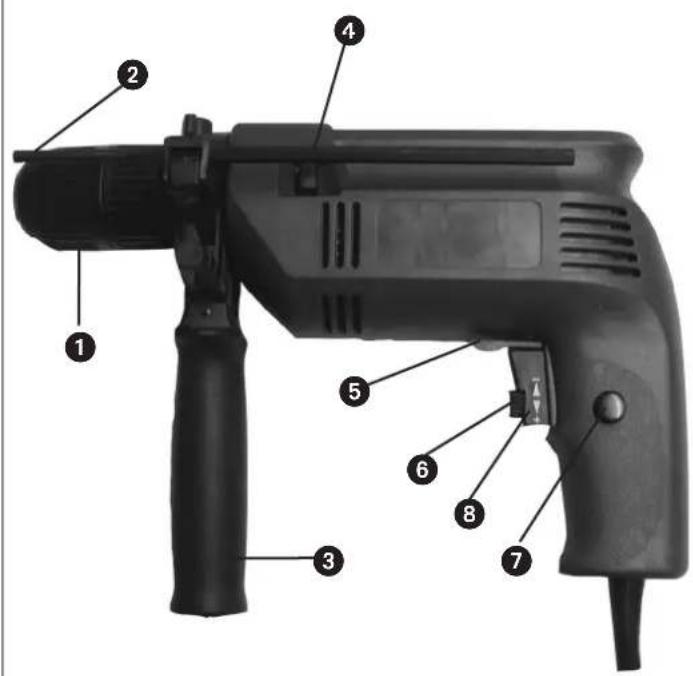

Beschreibung
1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Rechts-/Linkslauf-Umschalter
6 Drehzahl-Regler
7 Fest st te ll k
8 Betriebsschalter
Technische Daten
Netzspannung 230 V \~ 50 Hz
Aufnahmeleistung 500 W
Bohrleistung Beton 13 mm
Stahl 10 mm
Holz 20 mm
Leerlaufdrehzahl 0 - 3000 min
Schalldruck-
pegel LPA 89,2 dB(A)
Schalleistungs-
pegel LWA 102,2 dB(A)
Virbation a_w 22,5 m/s ^2
Schutzisoliert II / ☐
Gewicht 1,9 kg
Achtung
● Die BM 500, E ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.
- Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
● Nur scharfe Bohrer und geeignete Schrauberbits verwenden.
- Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.
● Schützen Sie das Netzkabel vor Beschädigungen. Öl und
D
Säure können das Kabel beschädigen.
● Das Gerät nicht am Netzkabel tragen.
- Den Stecker nicht durch Ziehen am Netzkabel aus der Steckdose entfernen.
- Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.
- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm ^2 .
● Maschine nicht überlasten.
● Sichern Sie alle zu bearbeitenden Werkstücke ausreichend
● Kindern unzugänglich machen!
- Achten Sie auf einen sicherer Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
- In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.
- Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.
● Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.
● Verwenden Sie nur original Ersatzteile
● Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall
sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach EN 50144-1 gemessen.
● Der Wert der ausgesendeten Schwingungen wurde nach EN 50144-1 ermittelt.
Wartung
● Halten Sie Ihre Bohrmaschine immer sauber.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.
- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.
● Halten Sie die Lüftungsschlitze frei.
D
Ein/Ausschalter:
Einschalten:
Schalter A drücken
Dauerbetrieb:
Schalter A mit Feststellknopf B sichern.
Ausschalten:
Schalter A kurz eindrücken.
Durch mehr oder wenig starkes Drücken des
Schalters A wählen Sie die Drehzahl
Durch Drehen der Rändelschraube im Schalter
A können Sie die Drehzahl vorwählen.
Schiebeschalter in Stellung Schlagbohren. Nur
im Stillstand umschalten!
Hinwels: Beim Bohren in
Filesen und Kacheln Stellung Bohren einstellen!
Schiebeschalter In Stellung Bohren. Nur Im
Stillstand umschalten!
F
Der Unterzeichnende erklärt in Namen der Firma die Übereinslimmung des Produktes.
Landauflser, den 24.10.2003
Leiter Produkt-Management
Produkt-Management
GARANTIEURKUNDE
Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Liefer sohern oder deren Kopie, nachzuwesen ist. Innerhalb der Garantiezeit basaltigen wir alle Funktionsfehler am Gerät, die nachwesbar auf mangelhafte Ausführung oder Materialfallser zurückzuführen sind. Die dazu benötigten Ersatzstoffe und die anfalkende Arbeitszeit werden nicht berechnet.
Ausschluss: Die Garantizzeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die Infolge Nichtsreichtung der Montagesverleitung und nicht non-gemaßer Installation entstanden. Der Hersteller hattet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantizzeit nicht ernauert oder vorfängt. Bei Garantizanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.
ISC GmbH · International Service Center
Service- und Infoserver: http://www.isc-gmbh.info
Technische Änderungen vorbehalten
Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.
Die Gewährleistung erfolgt für mangelhafte
Ausführung oder Material- und Funktionsfehler.
Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
Keine Gewährleistung für Folgeschäden.
