BEDIENUNGSANLEITUNG Z10150 PHOENIX GOLD

MOSFET PWM (impulsbreitenmoduliertes) Netzteil
Softstart-Schaltung
Variable Eingangsverständkungsregelung
Low-Level- und High-Level-RCA-Eingänge
LED-Anzeigen für Strom und Schuf
Thermischer, Überlastungs und Laufsprecher-Kurzschlussschutz

Fernbedienungsschaltung zum Einsatz/Ausschalten
Variable Low-Pass- und Subsonic-Crossovers
Variable Phase (0 bis 180 Grad)
Einschaltautomatik: ON/OFF]

EINFUHRUNG

Die 8'' - (20 cm) und 10'' - (25 cm) Aktiv-Bass-Flachgehäuse passen unter jeder Sitz bzw. an jeder andere nicht einsehbare Stelle und bieten eine schnelle und einfache Möglichkeit, das Audiosystem mit einem leistungsstarken Subwoofer aufzurüsten.

Der in den Subwoofer integrierte Veränder zuzeichnet sich durch Subsonic- und Low-Pass-Crossovers sowie eine Regelungsmöglichkeit zum Anpassen der Eingangsempfindlichkeit zwischen 0,2 V bis 6 V aus.

Mit den High-Level- (Lautsprecher-Level) und Low-Level- (RCA) Eingängen verfügen Sie über eine Universallösung für jeder Hauptinheit oder andere Eingangsquellen.

Dank einer variablen Bass-Boost-Steuierung, die für weitere Flexibilität sorgt, lassst sich der Subwoofer vom Vordersitz aus steuern.

INHALT DES KARTONS

Prufen Sieitte nach Erhalt des neuen verstärkten Subwoofoers, dass der gelieferte Karton alle im Folgenden genannten Komponenten enthalt. Falls Komponenten fehlen, wenden Sie sichitte an das Geschäft, von dem Sie das Produkt erworben haben.

Verstärkter Subwoofer
Fernbedienung fur Subwoofer-Level
▶ Kabel für Subwoofer-Fernbedienung
High-Level-Eingangskabelbaum/Kabel
Befestigungsmaterial

WICHTIGSTE FEATURES

MOSFET PWM (impulsbreiten-moduliertes) Netzteil
Thermische, Überlastungs- und
Low-Level-High-Level-RCA-Eingänge Laufsprecher-Kurzschlusssschutz
Softstart-Schaltung
Ferneinschaft-/Fernausschalt-Schaltung
Variable Eingangsverstärkungsregelung
Variable Low-Pass- und Subsonic-Crossovers

Variableer Bass-Boost (0 bis 18 dB)
Variable Phase (0 bis 180 Grad)
Low-Level-High-Level-RCA-Eingänge
Einschaltautomatik: EIN/AUS
LED-Anzeigen für Strom- und Schutz
Fernbedienung fur Subwoofer-Level

ALLGEMEINE VORSICHTSMASSNAHMEN

Machen Sie sichitte vor dem Einbau und derutzung des neuen verstarkten Subwoofoers mit samedlichen Informationen in thisem Handbuch vertraut. Bewahren Sie das Handbuch an einem sicheren Ort auf, um später nachschlagen zu konnen.

Offnen Sie das Gerät nicht bzw. versuchen Sie nicht, es selbst zu reparieren. Es besteht Gefahr eines Stromschlags durch hohe Spannungen. Reparaturen sollen nun durch einen qualifizierten Servicetechniker ausgeführrt werden.
Um das Risiko eines Stromschlags oder einer Beschädigung des Geräts zu vermeiden, darf das Gerät keinesfalls feucht oder nass werden. Soltte dieser Fall eintreten, ziehen Sie sofort sámttliche Stromkabel ab. Schicken Sie das Produkt sochnell wie möglich an den lokalen Handler oder das Service-Center.
Tritt während der Nutzung eine Rauch- oder besondere Geruchsentwicklung auf oder ist irgendeine der Gehäusekomponenten beschädigt,ziehen Sie dazu das Stromkabel ab,und schicken Sie das Produkt sochnell wie möglich an den lokalen Handler oder das Service-Center.

STROMSCHLAGGGEFAHR

Das Gehäuse these Products darf nicht geöffnet werden. Im Gerät sind gefährliche Spannungen vorhanden. Es enthalt keinerlei vom Benutzer zu wartende Teile.

SCHUTZBESCHALTUNG

Der eingebaute Veränder enthalt eine spezielle Schutzbeschäftung, die in den folgenden Fällen deaktiviert:

Eingangsüberlastung

Kurzschluss

Extrem hohe Temperaturen

Unter jeder dieser Bedingungen schaltet der Veränder in einen Selfschutzmodus, und die LED „PROTECT" auf dem Bedienfeld leuchtet rot.

Was ist zu fun, wenn die LED “POWER STATUS” ROT leuchtet?

Wenn Sie sehen, dass die LED „POWER STATUS“ ROT leuchtet, prüfen Sie das System bitte sorgfältig, um die Ursache für die Auslösung der Schutzbeschäftigung zu ermitteln.

Zum Zurücksetzen des verstärkten Subwoofer aus dem „PROTECT“-Modus schalten Sie das System aus (normalerweise durch Ausschalten der Hauptinheit oder einer anderen Signalquelle, die den Veränder speit), und schalten es danach wieder ein.

Wenn sich der interne Veränderer aufgrund einer thermischen Überlastung abgeschlossen hat, sollen den Sie ihn vor einem erneuten Einsatz abkühlen halten.

Sollte die Abschaltung aufgrund einer Eingangsüberlastung oder durch einen Kurzschluss ausgelost worden sein, stellen Sie safer, dass die Fehlerursachen behoben worden sind, bevor Sie versuchen, den Subwoofer wieder einzuschalten.

EINBAU DES SUBWOOFERS

1. Suchen Sie eine für den Einbau des Verständerkers geeignete Stelle im Fahrzeug. Eine typische Stelle wird in der Abbildung daneben gezeigt.
2. Stellen Sie sicher, dass an der beabsichtigten Einbaustelle eine ausreichende Luftzirkulation gegeben ist.
3. Kennzeichnen Sie die Stellen für die Schrauben-Befestigungslöcher. Positionieren Sie dazu das Gehäuse an der Stelle, an der es eingebaut werden soll Kennzeichnen Sie die Position mit einer kleinen Markierung, und entfernen Sie das Gerät.

Reinigen Sie den Bereich für die geplante Befestigung des Subwoofoers gründlich mit einem Staubsauger.

ANSCHLIESSEN DES SUBWOOFERS

Bevor Sie irgendene Verkabelung anschlieben, sehen Sie sich die in thisem Handbuch angegebenen Schaltpläne bereits genau an, um die richtigen Strom-, Eingangs- und Laufsprecheranschlüsse für die Anlage zu wahlen. Vergewissem Sie sich, dass Sie alle Anschlüsse verstanden haben, bevor Sie fortfahren.

1. Verbinden Sie den Erdungsanschluss mit der nachsten Stelle auf dem Chassis des Fahrzeugs. Die maximale Länge des Erdungskabel soll weniger als 100 cm betragen. Verwenden Sie ein Kabel mit einer Stärke der AWG-Nummer 8 (oder schwerer).
2. Verbinden Sie den Remote-Anschluss mit dem Remote-Ausgang der Haupteinheit mit einem Kabel mit einer Stärke der AWG-Nummer 16 (oder schwerer).
3. Bringen Sie einen leeren Sicherungshalter innerhalb von 45 cm von der Fahrzeugbatterie an, und führen Sie ein Kabel mit einer Stärke der AWG-Nummer 8 (oder schwerer) von diesen Sicherungshalter zur Stelle des Verständers.
4. Stellen Sie sicher, dass keine Sicherung in den Sicherungshalter eingesetzt ist. Verbinden Sie den Sicherungshalter anschließend mit dem Anschluss „BATT+“ am Veränderter.
5. Schließen Sie alle Leistungseingänge mit hochwertigen Kabeln an.
6. Setzen Sie eine bzw. mehrere Sicherungen in Batteriesicherungshalter ein.
7. Prufen Sie sãmtliche Anschlusses nochmals, bevor Sie den Subwoofer einschalten.
8. Setzen Sie s amtliche Level-Regler auf die niedrigste Position, und setzen Sie alle Crossover-Regler/-Schalter auf die gewündsten Frequenzpunkte.
9. Schalten Sie die Haupteinheit und den Subwoofer ein. Stellen Sie anschließend den Lautstärkeregler an der Haupteinheit auf ca. 75% der Lautstärke ein, und regeln Sie die Eingangspegel des Subwoofer auf einen Wert direkt unterhalb des Verzerrungspegels.
10. Für optimale Ergebnisse kann eine weitere Feinabstimmung der verschiedenen Regler notwendig sein.

Zweckentfremden Sie den Level-Regler nicht!

Der Regler des Eingangsgegels ist kein Lautstärkeregler! Er dienst AUSSCHLIESSLICH dem Abgleich des Ausgangsgegels der Audioquelle mit dem Eingangsgegel des Subwoofoers.

Stellen Sie diesen Eingangsgespel nur dann auf den Maximalwert ein, wenn der Eingangsgespel dies erfordert. Werden diese Anweisungen nicht befolgt, führt dies zu einer Eingangssüberlastung des Verständrakers in dem Subwoofer und einer massiven Audioverzerrung. Außen dem kann dadurch eine Auslösung der Schutzbeschäftigung verursacht werden.

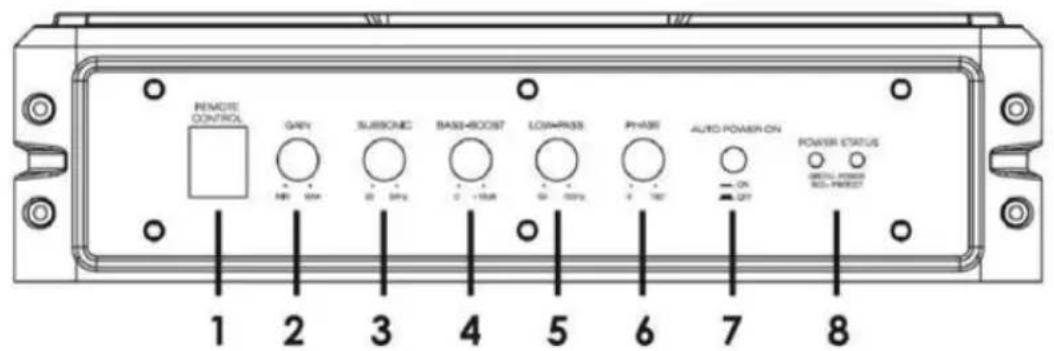

Bedienfeld-Kontrollelemente und Funktionen

1. ANSCHLUSS FÜR REMOTE-PEGELREGELUNG (REMOTE CONTROL) - Bringen Sie den mitgelieferten Remote-Pegelregler an, um den Lautstarkepegel des Subwoofer unabhängig einzustellen.
2. EINGANGSVERSTÄRKUNGSREGELUNG - GAIN- Stellen Sie diesen Regler nach dem Einbau des Systems auf den niedrigsten Wert ein. Schalten Sie die Hauptinheit ein (der Subwoofer schaltet sich über die Remote-Verbindung ein). Schalten Sie die Laufstarke der Hauptinheit auf ca. 75% des vollen Pegels. Drehen Sie die Eingangsverstärkungsregelung des Subwoofer langsam auf, bis eine gingefügige. Verzerrung zu horen ist. Reduzieren Sie den Pegel danach, bis die Verzerrung vollkommen verschwunden ist. Lassen Sie den Regler in dieser Einstellung.
3. SUBSONIC-FILTER - Mit thisem Regler filtern Sie Niederfrequenzgeräusche und Rumpeln heraus.
4. BASS-BOOST - Mit der Bass-Boost-Funktion wird der Klangpegel in den Bassfrequenzen erhöht.
5. LOW-PASS-FILTER - Dieser Regler erhögt Ich den Definition des Frequenzbereichs für den Subwoofer-Verträger. Der Subwoofer reproduiert samlliche Klange UTERHALB der eingesttten Frequenz. Wenn Ihr übriges System in den Mitten schwach ist, sollen den dessen Regler relativ hoch einstellen. Wenn der mittlere Frequenzbereich durch das übrige System gut abgedeckt ist, ist es eventuell von Vorteil, wenn der Subwoofer nur ein niedrigeres Frequenzsignal empfängt.
6. PHASE - Mit diesen Regler werden Laufzeitkorrekturprobleme im System kompensiert. Derartige Probleme treten für gewöhnlich auf, wenn der Subwoofer eine andere Entfernung zum Zuhörer wie die anderen Laufsprecher in dem System aufweist.
7. AUTO POWER ON - Die Einschaltautomatik „AUTO POWER ON (ON/OFF)“ betrifft High-Level (Laufsprecher-Level) Anschlüsse. Behindet sich der Schalter in der Position „ON" befindet, wird der Subwoofer bei Signaleingang automatisch eingeschaltet. Wird vom Verträker kein Signal erfasst, schaltet er sich automatisch ab. Wenn der Anschluss für fernbedientes Einschalten/Ausschalten bevorzugt wird, steht der Schalter in der Position „OFF".
8. LED „POWER STATUS" - Die grüne LED leuchtet, wenn das Gerät eingeschaltet ist und einwandfrei Funktioniert. Bei Aufreten eines Problems leuchtet die rote LED auf.

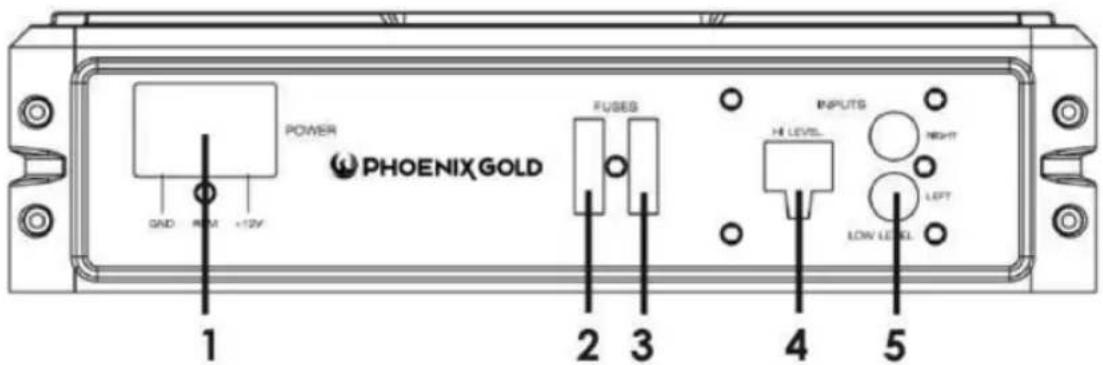

Rückseitige Elemente und Funktionen

1. LEISTUNGSDANSCHLUSSE
2. FUSE (SICHERUNG) - Die Sicherung in der linken Buchse dient zum Schutz der Beschaltung. Verwenden Sie keine Sicherung mit einem anderen Wert, und ersetzen Sie sie NIE durch einen Draht oder eine Münze.
3. ERSATZSICHERUNG - Die rechte Sicherungsbuchse ist ein Lagerort für eine Ersatzsicherung. Wenn die linke Sicherung durchgebrannt ist, können Sie sie gegen diese Sicherung ausfauschen. Vergewissem Sie sich, dass die Sicherung den richtigen Amperewert hat.
4. HIGH-LEVEL-(Lautsprecher-Level) EINGANGE Wenn die Hauptinheit keine RCA-Ausgangehat, können Sie die Lautsprecherausgänge der Audioquelle für den Subwoofer verwenden. Verbinden Sie die Ausgänge sichgemäß mit dem mitgelieferten Kabel und dem Kabelbaum, wie im Schaltplan in thisem Handbuch gezeigt.
5. LOW-LEVEL-RCA-EINGANGE - Low-Level-Eingänge werden für die Einspeisung des Audiosignals in den Subwoofer empfohlen, wenn auf der Hauptinheit oder einer anderen Signalquelle (wie beispelsweise ein Klangprozessor) RCA-Ausgänge vorhanden sind.

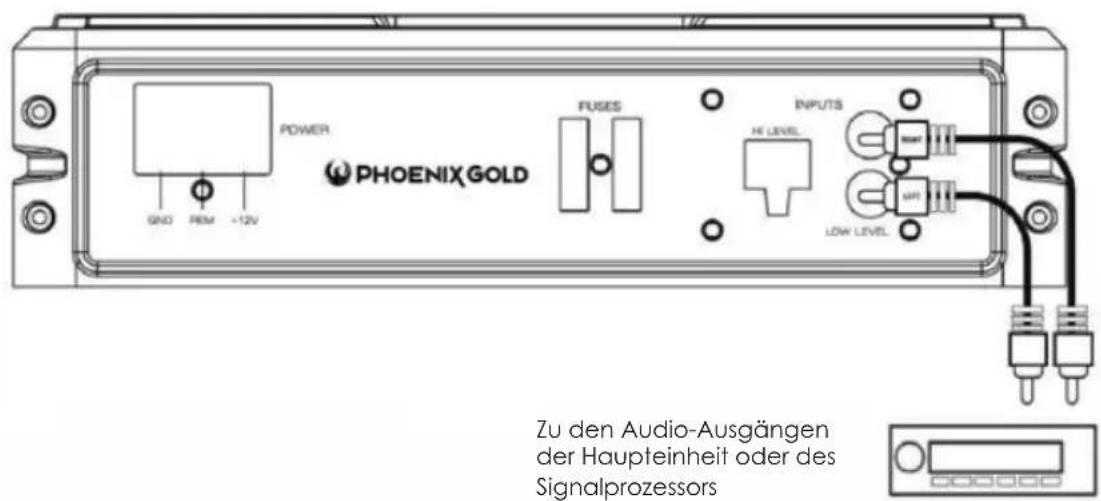

Low-Level-Eingangsgverdraughtung

Eine Low-Level- (RCA) Eingangsverdraught wird für eine optimale Klangeleistung bevorzugt. Für die meisten Kofferraum - oder Fließheck-Anlagen ist ein RCA-Kabel von 5 m Länge erforderlich, wogegen für Anlagen bei Kleinlastwagen und unter dem Sitz ein RCA-Kabel von 3 m Länge erforderlich ist. Verwenden Sie grundsätzlich ein hochwertiges Kabel.

HINWEIS: Schlieben Sie nicht BEIDE High-Level- und Low-Level-Eingänge vom Receiver zum Veränderer gleichzeitig an!

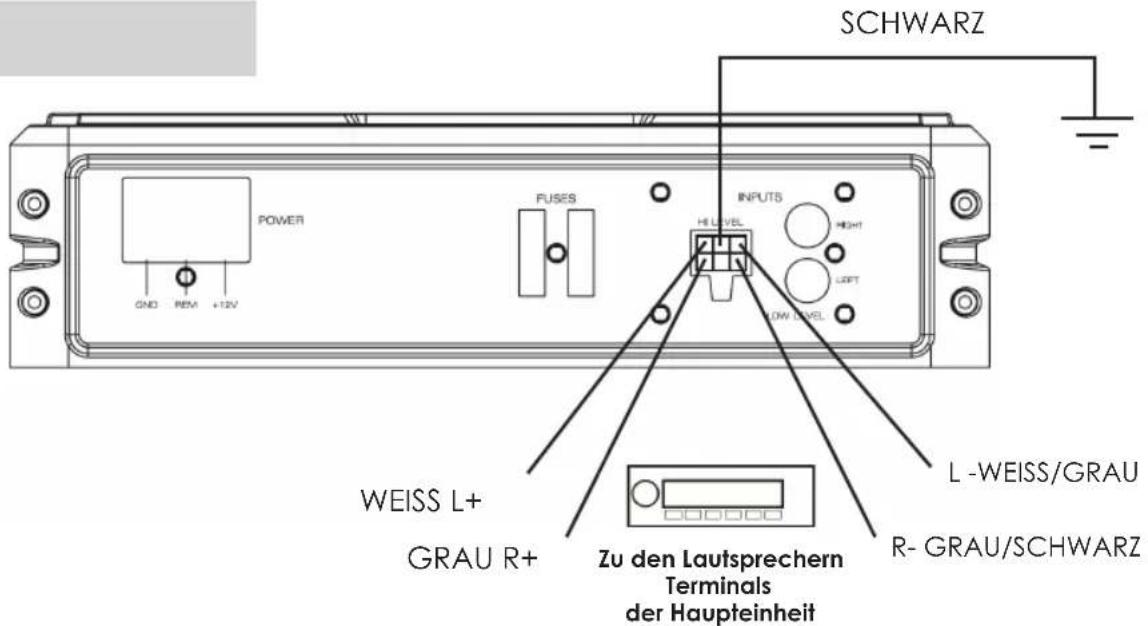

High-Level-Eingangsverdraughtung

Der bzw. die High-Level-Eingänge sollenn nur verwendet werden, wenn der Receiver keine RCA-Ausgänge hat. Wenn keine RCA-Ausgänge vorhanden sind, schlieben Sie die Laufsprecherausgänge des Receivers an den High-Level-Eingangsanschluss des Verständrakers an. Beachten Sie die Polarität, um Audiophasenprobleme zu vermeiden.

HINWEIS: Schließen Sie nicht BEIDE High-Level- und Low-Level-Eingänge vom Receiver zum Veränderer gleichzeitig an!

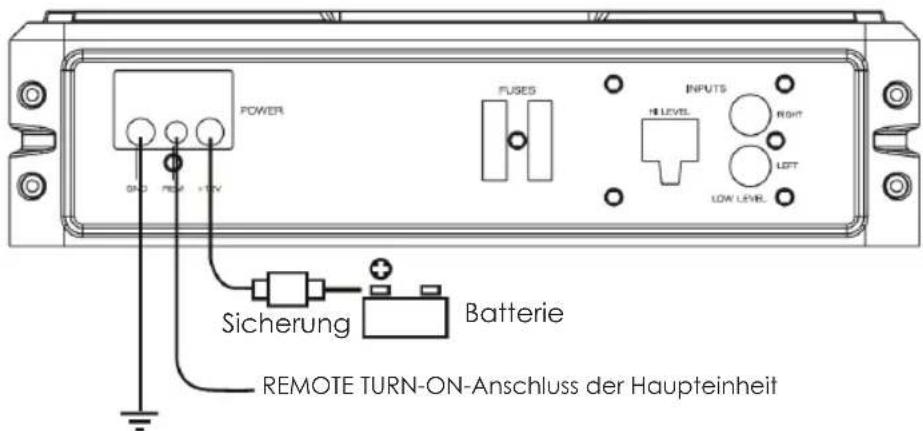

Stromanschlüsse

Verbinden Sie den Erdungsanschluss mit der nachsten Stelle auf dem Chassis des Fahrzeugs. Die maximale Länge des Erdungskabels solle weniger als 100 cm betragen. Verwenden Sie ein Kabel mit einer Stärke der AWG-Nummer 8 (oder schwerer). Verbinden Sie den Remote-Anschluss mit dem Remote-Ausgang der Hauptinheit mit einem Kabel mit einer Stärke der AWG-Nummer 16 (oder schwerer).

Bringen Sie einen leeren Sicherungshalter innerhalb von 45 cm von der Fahrzeugbatterie an, und führen Sie ein Kabel mit einer Stärke der AWG-Nummer 8 (oder schwerer) von thisem Sicherungshalter zur Stelle des Verträkers. Verbinden Sie den Sicherungshalter anschließend mit dem Anschluss „BATT+“ (+12 V) am Verträker.

Stromanschlüsse

Chassis-Massepunkt

Wenn die High-Level-Eingänge genutzt werden und die Funktion für automatisches Einsatzen verwendet werden soll, muss der entsprechende Schalter auf „ON“ gestellt werden. Der Subwoofer schaltet sich dann ein, wenn ein Signal erfasst wird. Wird kein Signal erfasst, schaltet sich der Subwoofer aus.

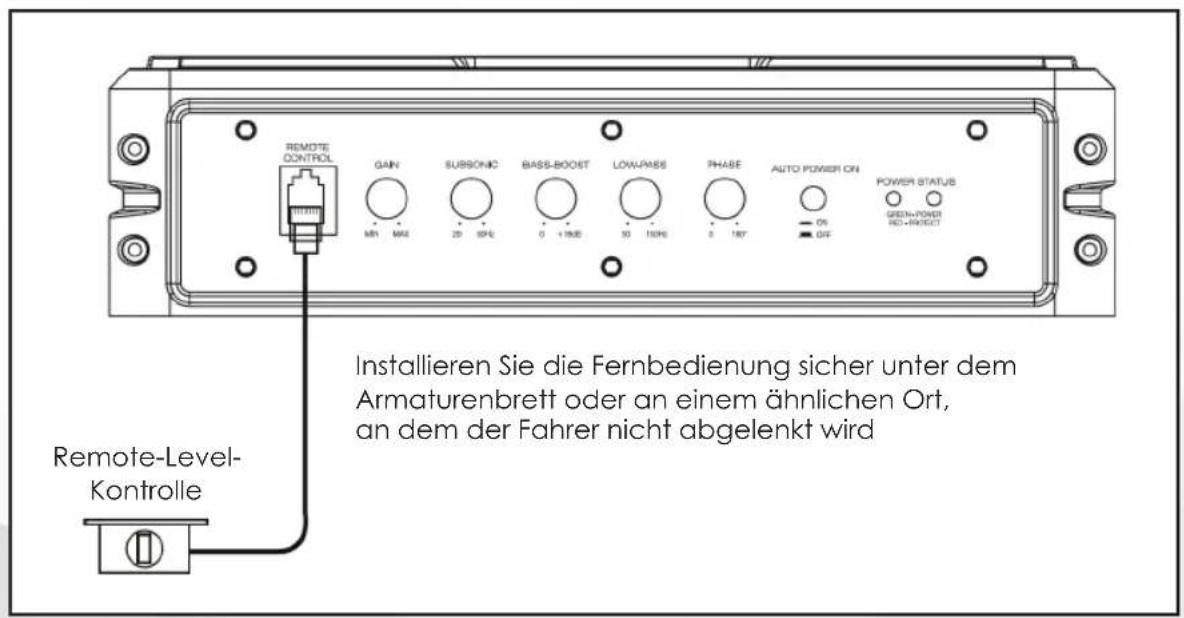

Anschluss für Remote-Pegelregelung

© 2018 Phoenix Gold • www.phoenixgold.com

Technische Daten

	Z8150V2 Z1	0150
RMS Leistungsaufnahme 150 W RMS 150 W RMS
Klirrfaktor <0,4 % @ 100 Hz <0,4 % @ 100 Hz
Signal-Rausch-Verhältnis >90 dB >90 dB
Frequenzgang 20 Hz - 150 Hz 20 Hz - 150 Hz
Eingangsempfindlichkeit, High Level 0,5 V 0,5 V
Eingangsempfindlichkeit, High Level 110 mV 110 mV
Low-Pass-Filter (Tiefpassfilter) 50 Hz - 150 Hz 50 Hz - 150 Hz
Bass-Boost	0 - 18 dB @ 45 Hz	0 - 18 dB @ 45 Hz
Subsonic-Filter	20 Hz - 50 Hz	20 Hz - 50 Hz
Variable Phase	0 - 180°	0 - 180°
Sicherungsnennleistung	20A	20A
Subwoofer	8" - 2 Ohm	10" - 2 Ohm
Abmessungen (L x B x H) mm	354 x 250 x 68	354 x 250 x 68

Fehlerbehebung

SYMPTOM	GLICHE ABHILFE
Verträger schaltet sich nicht ein	Vergewisern Sie sich, dass eine gute Erdungsverbindung vorhanden ist.Prufen Sie, ob der Remote-Eingang (Einschalten) mindestens 5 VDC aufweist.Prufen Sie, dass an der (+)-Klemme Batteriestrom vorhanden ist.Prufen Sie, ob es mindestens 12 V sind.Prufen Sie alle Sicherungen, wechseln Sie sie ggf. aus.Vergewisern Sie sich, das die Schutz-LED nicht leuchtet. Wenn sie rot leuchtet, schalten Sie den Verträger kurz aus und anschließend wieder ein.
Schutz-LED leuchtet beim Einsatzten des Verträgers auf	Prufen Sie, ob der Verträger nicht zu heiß ist.
Kein Ausgang	Prufen Sie, ob die Sicherungen in Ordnung sind.Prufen Sie, ob die Einheit sachgemäß geerdet ist.Prufen Sie, ob der Remote-Eingang (Einschalten) mindestens 5 VDC aufweist.Prufen Sie, ob die RCA-Audiokabel an die richtigen Eingänge angeschlossen sind.
Schwacher Ausgang	Setzen Sie den Level-ReglerTomorrow. Prufen Sie die Crossover-Regelungseinstellungen.
Verzerrter Klang	Prufen Sie, ob der Eingangslevel-Regler so eingestellt ist, dass er mit dem Signalpegel der Hauptseinheit übereinstimmt. Versuchen Sie, den Eingangslevel immer so niedrig wie möglich einzustellen.Prufen Sie, ob alle Crossover-Frequenzen richtig eingestellt sind.Prufen Sie auf Kurzschlüsse an den Lautsprecherkabeln.
Verträger wird sehr heiß	Prufen Sie, ob eine gute Luftzirkulation um den Verträger vorhanden ist. In einigen Fällen muss eventuell ein zusätzlicher externer Kühlüfter installiert werden.
Motoreräusch (statisch)	Dies wird für gewöhnlich durch minderwertige RCA-Kabel verursacht, die abgestrahltes Geräusch aufnehmen können. Verwenden Sie nur hochwertige Kabel, und verlegen Sie sie mit Abstand zu Stromkabeln.
Motoreräusch (Lichtmaschinenjaulen)	Prufen Sie, dass die RCA-Erden nicht zum Fahrzeugchassis kurzgeschlossen sind. Prufen Sie, dass die Hauptseinheit richtig geerdet ist.

Slim Active Bass Enclosures 8'' y 10'' (Caja de altavoz de graves Slim Active de 8'' y 10'' )

Model: Z8150V2 - Z10150
