BEDIENUNGSANLEITUNG PerfectPower DCC 1212-20 DOMETIC

DE Lade- und Spannungswandler Montage- und Bedienungsanleitung. . . . 29

<-10 °C bis 0 °C 5 A

>0^ 35 A

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter.

Inhaltsverzeichnis

1 Erklärung der Symbole 30
2 Allgemeine Sicherheitshinweise 30
3 Lieferumfang 35
4 Zubehör.... 35
5 Zielgruppe dieser Anleitung 35
6 Bestimmungsgemäßer Gebrauch 36
7 Technische Beschreibung 37
8 Ladewandler montieren 40
9 Ladewandler anschließen. 41
10 Ladewandler benutzen. 43
11 Ladewandler pflegen und reinigen 45
12 Fehlerbeseitigung.... 46
13 Gewährleistung. 46
14 Entsorgung 46
15 Technische Daten 47

1 Erklärung der Symbole

GEFAHR!

Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Allgemeine Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Montage- oder Anschlussfehler
- Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
- Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
- Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von Elektrogeräten zum Schutz vor:

• elektrischem Schlag
- Brandgefahr
• Verletzungen

2.1 Grundlegende Sicherheit

GEFAHR!

- Verwenden Sie im Falle eines Feuers einen Feuerlöscher, der für Elektrogeräte geeignet ist.

WARNUNG!

• Benutzen Sie das Produkt nur zu seinem bestimmungsgemäßen Gebrauch.
• Achten Sie darauf, dass sich nie die rote und die schwarze Klemme berühren.
• Trennen Sie das Produkt von der Batterie
• vor jeder Reinigung und Pflege
• vor einem Sicherungswechsel (nur von Fachkräften)
• Falls Sie das Produkt demontieren:
• Lösen Sie alle Verbindungen.
• Stellen Sie sicher, dass alle Ein- und Ausgänge spannungsfrei sind.
• Wenn das Produkt oder das Anschlusskabel sichtbare Beschädigungen aufweisen, dürfen Sie das Produkt nicht in Betrieb nehmen.
• Wenn das Anschlusskabel dieses Produktes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Reparaturen an diesem Produkt dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
• Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Elektrogeräte sind kein Kinderspielzeug!

Verwahren und benutzen Sie das Produkt außerhalb der Reichweite von Kindern.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

ACHTUNG!

- Vergleichen Sie vor der Inbetriebnahme die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

• Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Produktes verursachen.
• Lagern Sie das Produkt an einem trockenen und kühlen Ort.

2.2 Sicherheit bei der Montage des Produktes

GEFAHR!

- Montieren Sie das Produkt nicht in Bereichen, in denen die Gefahr einer Gas- oder Staubexplosion besteht.

VORSICHT!

- Achten Sie auf einen sicheren Stand! Das Produkt muss so sicher aufgestellt und befestigt werden, dass es nicht umstürzen oder herabfallen kann.

ACHTUNG!

- Setzen Sie das Produkt keiner Wärmequelle (Sonneneinstrahlung, Heizung usw.) aus. Vermeiden Sie so zusätzliche Erwärmung des Produktes.

- Stellen Sie das Produkt an einem trockenen und gegen Spritzwasser geschützten Platz auf.

2.3 Sicherheit beim elektrischen Anschluss des Produktes

GEFAHR! Lebensgefahr durch Stromschlag!

- Bei Installation auf Booten:

Bei falscher Installation von Elektrogeräten auf Booten kann es zu Korrosionsschäden am Boot kommen. Lassen Sie die Installation des Produktes von einem fachkundigen (Boots-)Elektriker durchführen.

- Wenn Sie an elektrischen Anlagen arbeiten, stellen Sie sicher, dass jemand in der Nähe ist, um Ihnen im Notfall helfen zu können.

WARNUNG!

• Achten Sie auf einen ausreichenden Leitungsquerschnitt.
• Verlegen Sie die Leitungen so, dass sie nicht durch Türen oder Motorhauben beschädigt werden.
  Eingequetschte Kabel können zu lebensgefährlichen Verletzungen führen.

VORSICHT!

- Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist.

ACHTUNG!

• Benutzen Sie Leerrohre oder Leitungsdurchführungen, wenn Leitungen durch Blechwände oder andere scharfkantige Wände geführt werden müssen.
• Verlegen Sie die Wechselstromleitung und Gleichstromleitung nicht im gleichen Kabelkanal (Leerrohr).
  • Verlegen Sie Leitungen nicht lose oder scharf abgeknickt.
• Befestigen Sie die Leitungen gut.
  • Ziehen Sie nicht an Leitungen.

2.4 Sicherheit beim Betrieb des Produktes

WARNUNG!

- Verwenden Sie das Produkt in Anlagen mit offenen Bleisäure-Batterien, so muss der Raum gut belüftet sein. Diese Batterien entlüften explosives Wasserstoffgas, das durch einen Funken an den elektrischen Verbindungen entzündet werden kann.

VORSICHT!

- Betreiben Sie das Produkt nicht

– in salzhaltiger, feuchter oder nasser Umgebung
– in der Nähe von aggressiven Dämpfen
– in der Nähe brennbarer Materialien
– in explosionsgefährdeten Bereichen

- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

- Unterbrechen Sie bei Arbeiten am Produkt immer die Stromversorgung.

- Beachten Sie, dass auch nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Produktes unter Spannung bleiben können.

- Lösen Sie keine Kabel, wenn das Produkt noch in Betrieb ist.

ACHTUNG!

• Achten Sie darauf, dass Luftein- und ausgänge des Produktes nicht verdeckt werden.
• Achten Sie auf gute Belüftung.

2.5 Sicherheit beim Umgang mit Batterien

WARNUNG!

- Batterien können aggressive und ätzende Säuren enthalten. Verhindern Sie jeden Körperkontakt mit der Batterieflüssigkeit. Sollte es doch zur Berührung mit Batterieflüssigkeit kommen, so spülen Sie das entsprechende Körperteil gründlich mit Wasser ab. Suchen Sie bei Verletzungen durch Säure unbedingt einen Arzt auf.

VORSICHT!

- Tragen Sie während der Arbeit an Batterien keine Metallgegenstände wie Uhren oder Ringe.

Bleisäure-Batterien können Kurzschluss-Ströme erzeugen, die zu schweren Verbrennungen führen können.

- Explosionsgefahr!

Versuchen Sie nie, eine gefrorene oder defekte Batterie zu laden. Stellen Sie die Batterie in diesem Fall an einen frostfreien Ort und warten Sie, bis sich die Batterie der Umgebungstemperatur angepasst hat. Beginnen Sie erst dann mit dem Ladevorgang.

• Tragen Sie eine Schutzbrille und Schutzkleidung, wenn Sie an Batterien arbeiten. Berühren Sie nicht Ihre Augen, während Sie an Batterien arbeiten.
• Rauchen Sie nicht und stellen Sie sicher, dass keine Funken in der Nähe des Motors oder der Batterie entstehen.

ACHTUNG!

• Verwenden Sie ausschließlich wieder aufladbare Batterien.
• Verwenden Sie ausreichende Kabelquerschnitte.
• Sichern Sie die Plus-Leitung mit einer Sicherung ab.
• Verhindern Sie, dass metallische Teile auf die Batterie fallen. Das kann Funken erzeugen oder die Batterie und andere elektrische Teile kurz-schließen.

• Beachten Sie beim Anschluss die korrekte Polarität.

• Beachten Sie die Anleitungen des Batterieherstellers und des Herstellers der Anlage oder des Fahrzeugs, in denen die Batterie verwendet wird.

• Falls Sie die Batterie ausbauen müssen, trennen Sie als erstes die Masseverbindung. Trennen Sie alle Verbindungen und alle Verbraucher von der Batterie, bevor Sie diese ausbauen.

3 Lieferumfang

Bezeichnung

1 Batterielader

– Montage- und Bedienungsanleitung

4 Z u b e h ö r

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

Bezeichnung Art.-Nr.

Temperatursensor TS-1 9600000099

5 Zielgruppe dieser Anleitung

Das Kapitel „Ladewandler anschließen“ auf Seite 41 wendet sich ausschließlich an Fachleute, die mit den entsprechenden VDE-Richtlinien vertraut sind.

Alle übrigen Kapitel wenden sich auch an die Benutzer des Gerätes.

6 Bestimmungsgemäßer Gebrauch

Die PerfectCharge DCC-Batterielader können Batterien, die an Bord von Fahrzeugen oder Booten zur Stromerzeugung genutzt werden, während der Fahrt laden oder mit einer Erhaltungsspannung versorgen. Außerdem können sie als stabile Spannungsversorgung genutzt werden.

Die DCC-Batterielader dienen zum kontinuierlichen Aufladen von Versorgungs- oder Bordbatterien (Aufbaubatterien):

• 1 2---Ladewandler: DCC1212-10, DCC1212-20, DCC1212-40
• 1 2---Spannungswandler: DCC2412-20, DCC2412-40
• 24-V ---Ladewandler: DCC2424-40
• 24-V ---Spannungswandler: DCC1224-10, DCC1224-20

Die DCC-Batterielader dienen zum Aufladen folgender Batterietypen:

• Blei-Säure-Batterien
• Blei-Gel-Batterien
  • Vlies-Batterien (AGM-Batterien)
  • Dometic eStore Lithium-Batterien

ACHTUNG!

Prüfen Sie die Anforderungen zur Ladung des Batterieherstellers, bevor Sie Ihre Batterie laden.

Verwenden Sie das Gerät keinesfalls zum Laden anderer Batterietypen (z. B. NiCd, NiMH usw.).

WARNUNG! Explosionsgefahr!

• Laden Sie keine Batterien mit einem Zellenschluss. Es besteht hierbei Explosionsgefahr durch Knallgas-Entwicklung.
• Laden Sie Bleibatterien nicht in unbelüfteten Räumen. Es besteht hierbei Explosionsgefahr durch Knallgas-Entwicklung.
• Laden Sie mit diesem Gerät keine NiCd-Batterien und nicht auf-ladbare Batterien. Die Hülle dieser Batterietypen kann explosions-artig aufplatzen.

7 Technische Beschreibung

Durch das geringe Gewicht und die kompakte Bauweise lässt sich der Ladewandler problemlos in Wohnmobilen, Nutzfahrzeugen oder Motor- und Segelyachten einbauen. Während der Fahrt lädt er Batterien, die an Bord von Fahrzeugen oder Booten zur Stromerzeugung genutzt werden, oder versorgt diese mit einer Erhaltungsspannung, so dass diese sich nicht entladen.

Die 12-V--- oder 24-V---Spannung von einer Fahrzeug- oder Boot-Batterie wird in eine stabile 12-V--- oder 24-V---Gleichspannung transformiert.

Durch die galvanische Trennung von Eingangs- und Ausgangsspannung kann die Ausgangsspannung unabhängig von Spannungsschwankungen im Eingangskreis stabil gehalten werden.

Der Ladewandler wird über ein 12/24 V Signal eingeschaltet:

• D + S i g n a l
• Lichtmaschinensignal (Klemme 15)
- ein geschaltetes Eingangsignal

ACHTUNG!

Bei Verwendung von Klemme 15 kann sich die Starterbatterie auch bei ausgeschaltetem Motor entladen, falls die Zündung auf „EIN“ steht.

Der Batterielader besitzt verschiedene Schutzmechanismen:

• Überspannungs-Schutz: Der Batterielader schaltet ab, wenn der Spannungswert über den Abschalt-Wert steigt. Er startet wieder, wenn die Spannung auf den Neustart-Wert sinkt.
• Unterspannungs-Schutz: Der Batterielader schaltet ab, wenn der Spannungswert unter den Abschalt-Wert sinkt. Er startet wieder, wenn die Spannung auf den Neustart-Wert steigt.
• Übertemperatur-Schutz: Der Batterielader schaltet ab, wenn die Temperatur innerhalb des Gerätes einen Abschalt-Wert übersteigt. Er startet wieder, wenn die Spannung auf den Neustart-Wert steigt.
• Schutz vor Kurzschluss: Die LED am Batterielader meldet eine Betriebsstörung, wenn ein Kurzschluss erzeugt wurde. Die Gerätesicherung muss, nachdem sie bei Überstrom ausgelöst hat, von einer Fachkraft ausgetauscht werden.

HINWEIS

Die einzelnen Schaltwerte finden Sie im Kapitel „Schutzvorrichtungen“ auf Seite 50.

Über DIP-Schalter kann der Batterielader an unterschiedliche Batterietypen angepasst werden.

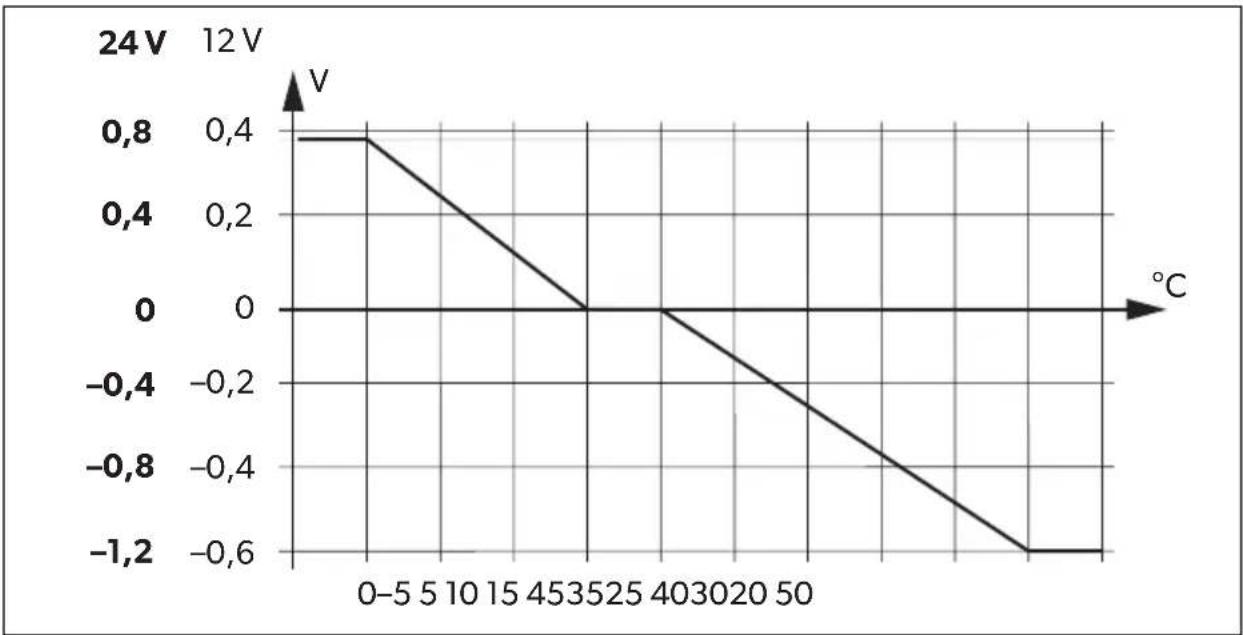

Wenn ein Temperatursensor des Typs TS-1 angeschlossen wird, passt der Ladewandler die Ladespannung in Abhängigkeit der gemessenen Temperatur an, siehe Kapitel „Technische Daten“ auf Seite 47.

7.1 Anschlüsse und Bedienelemente

Pos. in Abb. 1, Beschreibung Seite 3
1	Eingangsklemmen (+) von Starterbatterie
2	Eingangsklemmen (−) von Starterbatterie
3	Steuerleitung (I1) zum Einschalten mit Bordnetzspannung (D+ oder Klemme 15 (Zündung))
4	LED Anzeige
5	Leistungsregulierung (I2) zur Begrenzung des Ladestroms auf 5 A
6	RJ11-Terminal: Anschluss eines Temperatursensors (Zubehör)
7	Dip-Schalter, siehe Kapitel „Ladewandler einstellen“ auf Seite 43
8	Ausgangsklemmen (+) zur Aufbaubatterie
9	Ausgangsklemmen (−) zur Aufbaubatterie

7.2 Batterielade-Funktion

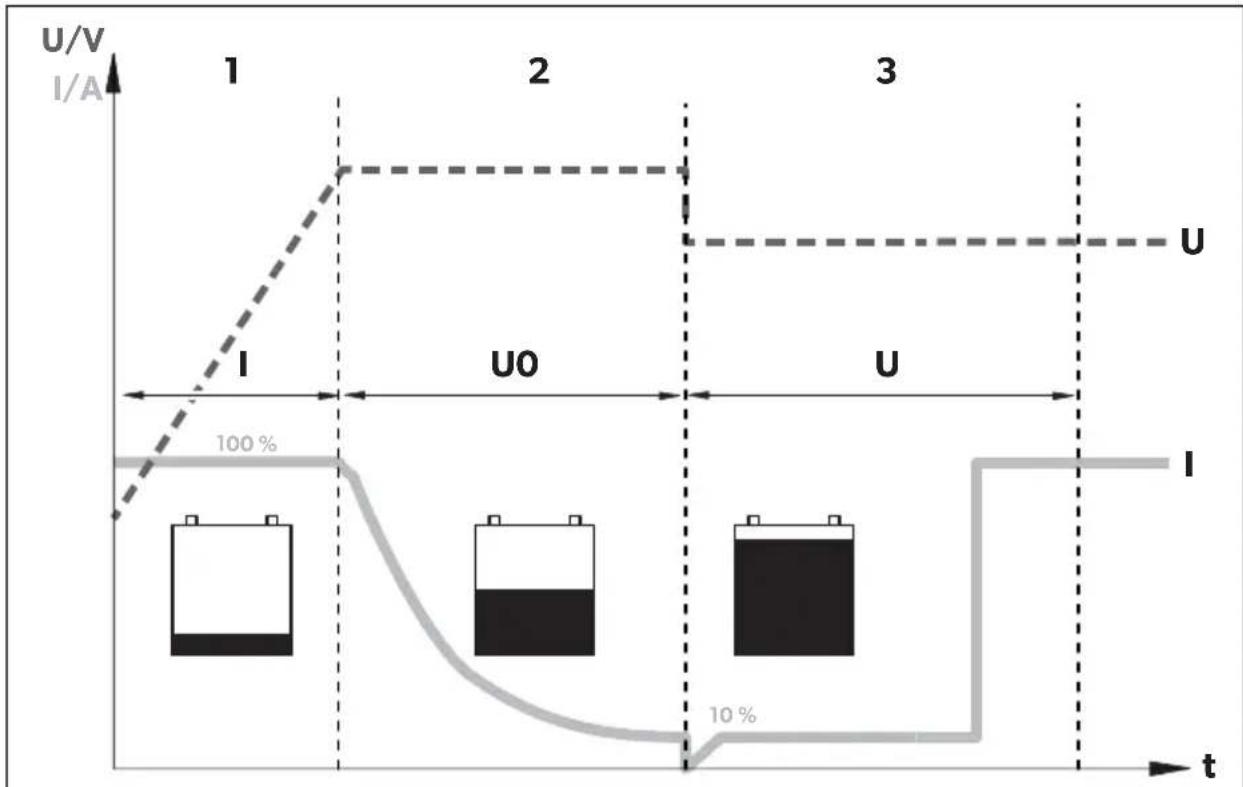

Die Ladecharakteristik wird als IUOU-Kennlinie bezeichnet.

Zu Beginn des Ladevorgangs wird die leere Batterie mit konstantem Strom (100 % Ladestrom) geladen, bis die Batteriespannung die Ladeschlussspannung erreicht. Erreicht die Batterie dieses Spannungsniveau, nimmt der Ladestrom ab.

2: U0-Phase (Absorption)

Nun beginnt die Absorption-Ladephase (U0-Phase), deren Dauer von der Batterie abhängt. Dabei bleibt die Spannung konstant (U0).

Diese Phase ist auf maximal 3 Stunden begrenzt, um ein Überladen der Batterie während der Fahrt zu vermeiden.

3: U-Phase (Float)

Nach der U0-Phase schaltet der Batterielader auf Erhaltungsspannung um (U-Phase).

8 Ladewandler montieren

8.1 Benötigtes Werkzeug

Für den elektrischen Anschluss benötigen Sie folgende Hilfsmittel:

• Krimp zange
• 4 flexible Anschlusskabel: + und – zur Starterbatterie, + und – zur Aufbaubatterie. 1 flexibles Signalkabel zum Anschluss an D+ oder die Zündung. Den erforderlichen Querschnitt entnehmen Sie der Tabelle im Kapitel „Lade-wandler anschließen“ auf Seite 42.
• Kabelschuhe und Aderendhülsen

Für die Befestigung des Batterieladers benötigen Sie folgende Montagemittel:

• Maschinenschrauben (M4) mit Unterlegscheiben und selbstsichernden Muttern oder
• Blech- bzw. Holzschrauben.

8.2 Montagehinweise

Beachten Sie bei der Wahl des Montageortes folgende Hinweise:

• Die Montage des Batterieladers kann horizontal wie auch vertikal erfolgen.
- Der Batterielader muss an einer vor Feuchtigkeit geschützten Stelle eingebaut werden.
- Der Batterielader darf nicht in Umgebungen mit entflammbaren Materialien eingebaut werden.
- Der Batterielader darf nicht in staubigen Umgebungen eingebaut werden.
- Der Einbauort muss gut belüftet sein. Bei Installationen in geschlossenen kleinen Räumen sollte eine Be- und Entlüftung vorhanden sein. Der freie Mindestabstand um den Batterielader muss mindestens 5 cm betragen (Abb. 2, Seite 4).
- Der Lufteintritt und Luftaustritt des Batterieladers müssen frei bleiben.
- Bei Umgebungstemperaturen, die höher als 40 °C (z. B. in Motor- oder Heizungsräumen, direkte Sonneneinstrahlung) sind, kann der Batterielader abschalten, obwohl die Leistung der angeschlossenen Verbraucher unter der Nennlast liegt (Derating).
• Die Montagefläche muss eben sein und eine ausreichende Festigkeit aufweisen.

8.3 Ladewandler montieren

ACHTUNG!

Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahrzeugs durch Bohren, Sägen und Feilen beschädigt werden.

▶ Beachten Sie die Abstandsangaben (Abb. 2, Seite 4).
▶ Montieren Sie den Ladewandler wie dargestellt (Abb. 3, Seite 4).

9 Ladewandler anschließen

WARNUNG!

Achten Sie darauf, dass die Polarität nicht vertauscht wird. Bei Verpolung der Batterieanschlüsse kann es zu Personenschaden kommen, und das Gerät wird beschädigt.

VORSICHT!

• Vermeiden Sie unbedingt den Kontakt mit der Batterieflüssigkeit.
• Batterien mit Zellenschluss dürfen nicht geladen werden, da durch Überhitzung der Batterie explosive Gase entstehen können.

ACHTUNG!

Ziehen Sie die Schrauben oder Muttern mit einem Drehmoment von 12 – 13 Nm fest. Lose Verbindungen können zu Überhitzungen führen.

Beachten Sie folgende Hinweise beim Anschluss der Batterie:

• Achten Sie beim Anklemmen auf saubere Pole der Batterie.
• Achten Sie auf festen Sitz der Steckverbinder.
• Wählen Sie einen ausreichenden Querschnitt für das Anschlusskabel.
• Verlegen Sie die Kabel gemäß VDE 100 (Deutschland).

- Schließen Sie das Minus-Kabel direkt an den Minuspol der Batterie an, nicht an das Chassis eines Fahrzeug oder Bootes.

- Verwenden Sie folgende Kabelfarbe:

- Rot : Plus - Anschluss

– Schwarz: Minus-Anschluss

Kabelquerschnitt bestimmen

HINWEIS

Halten Sie den Abstand zur Aufbaubatterie so kurz wie möglich.

Der minimale Kabelquerschnitt ist abhängig von der maximalen Kabellänge:

	Kabellänge Mindest-Kabelquerschnitt/Sicherung
		2,5 mm2/30 A	4 mm2/40 A	6 mm2/60 A	10 mm2/80 A
DCCxxxx-10	zur Starter Batterie	≤7 m	≤11 m	≤16 m	-
	zur Aufbau Batterie	≤2 m	≤3,5 m	≤5 m	-
DCC xxxx-20	zur Starter Batterie	-	≤5,5 m	≤8 m	≤14 m
	zur Aufbau Batterie	-	≤1,5 m	≤2,5 m	≤4 m
DCCxxxx-40	zur Starter Batterie	-	-	-	≤7 m
	zur Aufbau Batterie	-	-	-	≤2 m

9.1 Ladewandler anschließen

ACHTUNG!

Der Ladewandler darf nicht direkt an die Lichtmaschine angeschlossen werden.

▶ Schließen Sie den Ladewandler an wie dargestellt:

• Korrekter Anschlussplan: Abb. 4, Seite 5
• Batterien anschließen: Abb. 5, Seite 6
• Steuerleitung anschließen (II): Abb. 6, Seite 6

9.2 Zubehör anschließen

HINWEIS – Leistungsregulierung

Um den Ausgangsstrom des Ladewandlers auf 5 A zu begrenzen, muss ein positives Steuersignal an Kontakt „12“ (Abb. 1 5, Seite 3) anliegen.

▶ Schließen Sie das Zubehör an folgende Kontakte an:

– Leistungsregulierung (I2): Abb. 1 5, Seite 3
- Temperatursensor: Abb. 1 6, Seite 3

10 Ladewandler benutzen

10.1 Ladewandler ein-/ausschalten

Der Ladewandler schaltet sich automatisch ein, sobald er ein positives Steuersignal erhält. Die Status-LED leuchtet blau.

Der Ladewandler schaltet sich automatisch aus, wenn das Steuersignal nicht mehr anliegt.

HINWEIS

Wenn das Steuersignal des Ladewandlers über die Zündung geschaltet ist, kann sich die Starterbatterie entladen falls der Motor nicht zeitnah gestartet wird.

10.2 Ladewandler einstellen

HINWEIS

Entnehmen Sie die Werte für Ladeschlussspannung und Erhaltungs-ladespannung Ihrer Batterie den technischen Daten des Batterie-herstellers.

Sie können das Gerät mit Hilfe der DIP-Schalter anpassen (Abb. 1 7, Seite 3).

Umschalts-/Konstantspannung festlegen

Mit den DIP-Schaltern S1 und S2 können Sie den Wert der Ladeschlussspannung festlegen.

S1 S2		Umschalts-/Konstantspannung
		12 V 24 V
ON	ON	14,4	V	28
OFF ON 14,1 V		28,2 V
ON OFF		14,7	V	29,4
OFF	OFF

Erhaltungsspannung festlegen

Mit den DIP-Schaltern S3 und S4 können Sie die Erhaltungsspannung in der U-Phase (Float) festlegen.

S3 S4		Erhaltungsspannung
		12 V 24 V
ON	ON	13,8	V
OFF ON 13,5 V 27,0 V
ON OFF		13,2	V
OFF OFF

2:

Lademodus festlegen

WARNUNG! Explosionsgefahr!

Verwenden Sie ausschließlich den für Ihren Batterietyp geeigneten Lademodus. Erkundigen Sie sich gegebenenfalls in einer Fachwerkstatt.

Mit den DIP-Schaltern S5 und S6 können Sie den Lademodus festlegen.

S5 S6 Lademodus
ON ON IU0U-Ladung	Siehe Kapitel „Batterielade-Funktion“ auf Seite 39.
OFF ON Konstantspannung 1	Der Batterielader funktioniert als Konstant-spannungsquelle, wobei der Wert der Spannung der eingestellten Ladeschlussspannung entspricht.
ON OFF Konstantspannung 2
OFF OFF	Der Batterielader funktioniert als Konstant-spannungsquelle, wobei der Wert der Spannung der eingestellten Erhaltungsspannung entspricht.

eStore-Modus festlegen (nur DCC1212-40 und DCC2412-40 mit optionaler eStore-Batterie)

Mit dem DIP-Schalter S7 können Sie den eStore-Lademodus festlegen.

S7 eStore-Ladecharakteristik

ON AUS

OFF AN

Für die eStore-Ladecharakteristik muss ein Temperatursensor angeschlossen sein.

HINWEIS

Bei Nutzung ohne Temperatursensor ist der eStore-Lademodus konstant 13,8 V bei maximal 35 A.

Der eStore-Lademodus hat folgende Ladeeigenschaften:

Ausgangsspannung

(Ladeschlussspannung): 13,8 V=

Ausgangsstrom

(Ladestrom):

<-10°C 0A

<-10 °C bis 0 °C 5 A

>0^ 35 A

11 Ladewandler pflegen und reinigen

ACHTUNG! Gefahr von Geräteschäden!

Reinigen Sie das Gerät niemals unter fließendem Wasser oder gar im Spülwasser.

Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Gerät beschädigen können.

▶ Reinigen Sie das Gerät gelegentlich mit einem feuchten Tuch.

12 Fehlerbeseitigung

WARNUNG!

Öffnen Sie das Gerät nicht. Sie setzen sich der Gefahr eines elektrischen Schlages aus.

HINWEIS

Bei detaillierten Fragen zu den Daten des Ladewandlers wenden Sie sich bitte an den Hersteller (Adressen siehe Rückseite der Anleitung).

LED leuchtet nicht

▶ Prüfen Sie die elektrischen Verbindungen.

Wenn Sie dabei keinen Fehler finden, wenden Sie sich an den Kundendienst.

13 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,
• einen Reklamationsgrund oder eine Fehlerbeschreibung.

14 Entsorgung

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

15 Technische Daten

	DCC1224-10 DCC1224-20
Art.-Nr.: 9600003748 9600003	749
Transformierung:	12 V → 24 V
Eingangsnennspannung: 12 V---
Eingangsspannungsbereich: 8 V	-16 V
Ladestrom: 10 A 20 A
Ladespannung: 26,4 V – 29,4 V
Leistung:	250 W	500 W
Restwelligkeit der Ausgangs-spannung bei Nennstrom:	< 50 mV rms
Wirkungsgrad bis zu:	90 %
Stromaufnahme im Leerlauf:	< 0,4 A
Umgebungstemperatur Betrieb:	-20 °C bis +50 °C
Umgebungsfeuchtigkeit:	≤ 95 %, nicht kondensierend
Abmessungen (B x T x H):	153 x 73 x 220 mm	153 x 73 x 260 mm
Gewicht:	1,55 kg	1,85 kg
Prüfung/Zertifikat:
	DCC2412-20 DCC2	412-40
Art.-Nr.: 9600003750 9600003	751
Transformierung:	24 V → 12 V
Eingangsnennspannung: 24 V=
Eingangsspannungsbereich: 16 V - 32 V
Ladestrom: 20 A 40 A
Ladespannung: 13,2 V - 14,7 V
Leistung: 250 W 500 W
Restwelligkeit der Ausgangs-spannung bei Nennstrom:	< 100 mVeff
Wirkungsgrad bis zu: 90 %
Stromaufnahme im Leerlauf:	< 0,4 A
Umgebungstemperatur Betrieb:	-20 °C bis +50 °C
Umgebungsfeuchtigkeit:	≤ 95 %, nicht kondensierend
Abmessungen (B x T x H):	153 x 73 x 220 mm	153 x 73 x 260 mm
Gewicht:	1,55 kg	1,85 kg
Prüfung/Zertifikat:	DCC2424-10 DCC1212-10
Art.-Nr.: 9600003752 9600003753
Transformierung:	24 V → 24 V	12 V → 12 V
Eingangsnennspannung:	24 V---	12 V---
Eingangsspannungsbereich:	16 V – 32 V	8 V – 16 V
Ladestrom: 10 A
Ladespannung:	26,4 V – 29,4 V	13,2 V – 14,7 V
Leistung:	250 W	120 W
Restwelligkeit der Ausgangs-spannung bei Nennstrom:	< 100mVeff	< 50 mVeff
Wirkungsgrad bis zu:	90 %
Stromaufnahme im Leerlauf:	< 0,4 A
Umgebungstemperatur Betrieb:	-20 °C bis +50 °C
Umgebungsfeuchtigkeit:	≤ 95 %, nicht kondensierend
Abmessungen (B x T x H):	153 x 73 x 220 mm	153 x 73 x 180 mm
Gewicht:	1,55 kg	1,25 kg
Prüfung/Zertifikat:	DCC1212-20 DCC1212-40
Art.-Nr.: 9600003754 9600003	755
Transformierung:	12 V → 12 V
Eingangsnennspannung: 12 V---
Eingangsspannungsbereich: 8 V	-16 V
Ladestrom: 20 A 40 A
Ladespannung: 13,2 V - 14,7 V
Leistung: 250 W 500 W
Restwelligkeit der Ausgangs-spannung bei Nennstrom:	< 50 mVeff
Wirkungsgrad bis zu: 90 %
Stromaufnahme im Leerlauf:	< 0,4 A
Umgebungstemperatur Betrieb:	-20 °C bis +50 °C
Umgebungsfeuchtigkeit:	≤ 95 %, nicht kondensierend
Abmessungen (B x T x H):	153 x 73 x 220 mm	153 x 73 x 260 mm
Gewicht:	1,55 kg	1,85 kg
Prüfung/Zertifikat:

Schutzvorrichtungen

	12 V	24 V
Eingang:	Überspannung, Unterspannung, Verpolungsschutz (interne Sicherung)
Unterspannungsabschaltung:	8 V	16 V
Unterspannungswiedereinschaltung:	10 V	20 V
Überspannungsabschaltung:	16 V	32 V
Überspannungswiedereinschaltung:	15,5 V	31 V
Temperatur:	Abschaltung
Kurzschlussschutz:	ja, l_pk

Temperatur-Kompensation

HINWEIS

Die Temperatur-Kompensation ist nur wirksam, wenn ein Temperatursensor des Typs TS-1 angeschlossen ist und der Lademodus IUOU-Ladung ausgewählt ist.

Druppelspanning instellen

15 Technische gegevens

7.2 Batteriladefunktion
