BEDIENUNGSANLEITUNG WBC 30/100 Car Jack

Sehr geehrte Kundin, Sehr geehrter Kunde

Herzlichen Glückwunsch zum Kauf dieses CAR JACK Produktes. Wie alle Erzeugnisse von CAR JACK wurde auch dieses Produkt aufgrund neuster technischer Erkenntnisse entwickelt und unter Verwendung zuverlässigster und modernster elektrischer/elektronischer Bauteile hergestellt. Bitte nehmen Sie sich einige Minuten Zeit, bevor Sie das Gerät in Betrieb nehmen, und lesen Sie die Gebrauchsanweisung aufmerksam durch.

Besten Dank

(CE) Dieser Artikel entspricht allen verbindlichen europäischen Normen.

1. Wichtige Hinweise!

- Beim Aufladen der Batterie unbedingt eine Schutzbrille und Handschuhe tragen! Es besteht durch die ätzende Säure erhöhte Verletzungsgefahr!

- Beim Aufladen der Batterie darf keine Kleidung aus synthetischen Stoffen getragen werden, um Funkenbildung durch elektrostatische Entladung zu vermeiden.

●Die Netzleitung muß regelmäßig auf Schäden oder Abnutzung überprüft werden. Verwenden Sie bitte mind. PVC Schlauchleitungen(HO5VV)

●Reparaturen dürfen nur durch einen Elektrofachmann durchgeführt werden.

- WARNUNG! Explosive Gase - Flammen und Funken sind zu vermeiden

●Vor dem Anschließen und Abklemmen der Batterie ist das Gerät vom Netz zu trennen.

●Das Ladegerät beinhaltet Bauteile, wie z. B. Schalter und Sicherung, die möglicherweise Lichtbogen und Funken erzeugen. Unbedingt auf gute Belüftung in der Garage oder Raum achten!

●Das Ladegerät ist nur für 6V/12V/24V Bleiakkus

- Keine "nicht-wieder-aufladbaren Batterien" oder defekte Batterien laden.

●Beachten Sie die Hinweise des Batterieherstellers.

●Trennen Sie das Gerät vom Netz, bevor Sie die Batterie an- bzw. abklemmen.

- Achtung! Flammen und Funken vermeiden. Beim Laden wird explosives Knallgas frei.

●Vor Regen, Spritzwasser und Feuchtigkeit schützen.

●Das Ladegerät nicht auf geheizten Untergrund stellen.

●Halten Sie die Lüftungsschlitze frei von Verunreinigungen.

●Vorsicht! Batteriesäure ist ätzend. Spritzer auf Haut und Kleidung sofort mit Seifen- lauge abwaschen. Säurespritzer im Auge sofort mit Wasser spülen (15 Min.) und Arzt aufsuchen.

●Laden Sie keine nicht ladefähigen Batterien.

●Angaben und Hinweise des Fahrzeugherstellers zum Batterieladen beachten.

●Laden Sie nicht mehrere Batterien gleichzeitig

●Schließen Sie die Ladezangen nicht kurz.

●Das Netzanschlußkabel und die Ladeleitungen müssen in einwandfreien Zustand sein

●Halten Sie die Kinder von der Batterie und dem Ladegerät fern

- Achtung! Bei stechenden Gasgeruch besteht akute Explosionsgefahr. Gerät nicht abschalten. Ladezangen nicht entfernen. Raum sofort gut belüften. Batterie von einem Kundendienst überprüfen lassen.

- Zweckentfremden Sie nicht das Kabel. Tragen Sie das Ladegerät nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

- Kontrollieren Sie Ihr Gerät auf Beschädigungen. Defekte oder beschädigte Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

- Bei einem Defekt der Sicherung auf der Rückseite des Ladegerätes ist diese durch eine Sicherung mit gleichem A-Wert zu ersetzen.

●Netzspannungswert (230V \~ 50Hz) einhalten.

●Halten Sie die Anschlüsse sauber und schützen Sie sie vor Korrosion

●Neuladung in Abstand von 4 Wochen empfohlen.

- Dieses Ladegerät ist nicht für wartungsfreie Batterien geeignet.

- Bei jeglichen Reinigungs und Wartungsarbeiten ist das Gerät vom Netz zu trennen.

- Bei Anschluß und Aufladen der Batterie, bei Auffüllen von Säure bzw. Nachfüllen von destillierten Wasser sind säurefeste Schutzhandschuhe und Schutzbrille zu tragen.

Entsorgung

●Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen. Erkundigen Sie sich in der örtlichen Gemeinde.

Sehr geehrter Kunde,

die Starthilfeeinrichtung dieses Ladegerätes bietet bei Startschwierigkeiten, aufgrund fehlender Batteriekapazität, eine willkommende Hilfe. Wir weisen darauf hin, daß die Fahrzeuge in der Standardausstattung bereit mit zahlreichen Elektronikbausteinen (wie z.B. ABS, ASR, Einspritzpumpe, Bordcomputer und Autotelefon) ausgerüstet sind. Die erhöhte Startspannung und auftre-tende Spannungspitzen können beim Startvorgang eventl. zu Defekten in den Elektronik bausteinen führen. Folgeschäden durch Starthilfe verursacht, können nicht von der Produkthaftung gedeckt werden. Eine 10 Minuten-Aufladung reicht in der Regel aus, ohne Starthilfeunterstützung ein Fahrzeug zu starten.

Wir bitten Sie, diesen Hinweis zu beachten!

2. Technische Daten:

Typ: WBC 30/100

Batteriemindestkapazität bei 6 Stufen

	1	2	3	4	5	6
6 V	5 7	10 25	70 150
12 V	3	5	7	18	45	80
24 V	3	5		7	15	33

Ah

Ah

50h

3. Laden der Batterie

Zum Laden der Batterie gehen Sie wie folgt vor: Stellen Sie den Kippschalter an der rechten Seite der Vorderfront in Stellung (Laden).

Bild 1: Lösen oder entnehmen Sie die Batteriestopfen von der Batterie.

Bild 2: Überprüfen Sie den Säurestand Ihrer Batterie. Falls notwendig füllen Sie destilliertes Wasser ein.

Achtung! Batteriesäure ist ätzend. Säurespritzer sofort mit viel Wasser gründlich abspülen, notfalls einen Arzt aufsuchen.

Achtung! Durch das Laden kann gefährliches Knallgas entstehen, daher während des Ladens Funkenbildung und offenes Feuer vermeiden. Explosionsgefahr!

Bild 3: Stellen Sie die richtige Spannungsstufe ein (6 V / 12 V oder 24 V).

Bild 4: Stellen Sie die richtige Ladestufe ein. Achtung! Beachten Sie die Tabelle „Batterie- mindestkapazität bei 6 Stufen”. z. B. Batterie: 12 V / 55 Ah Höchste Ladestufe = 5 --- >

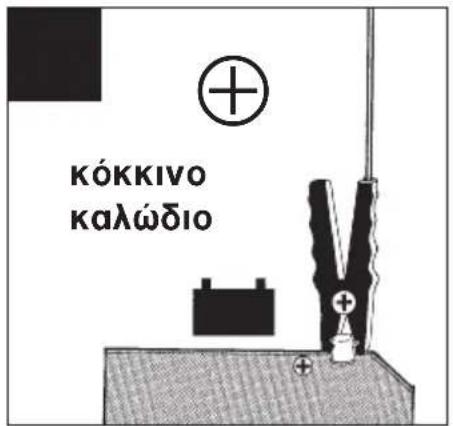

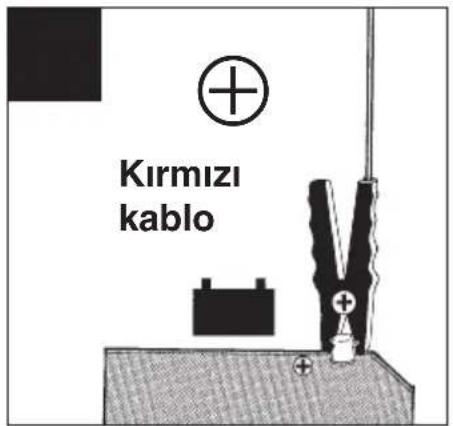

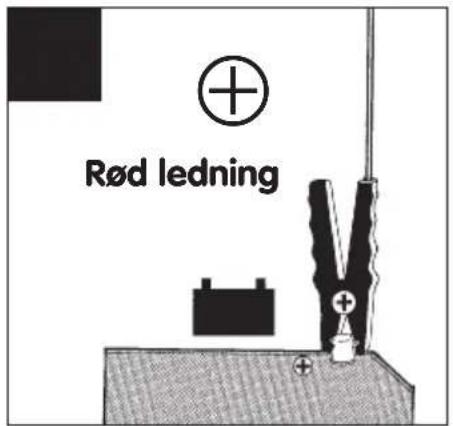

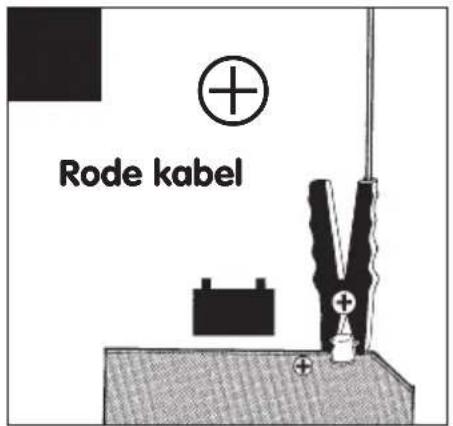

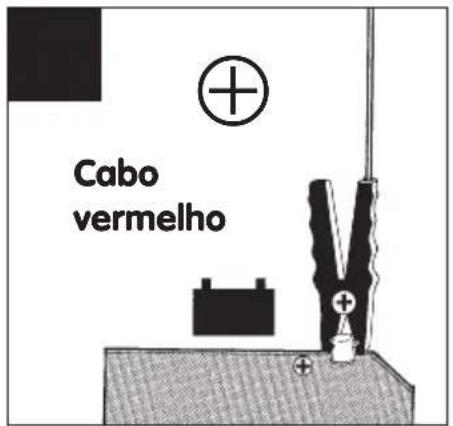

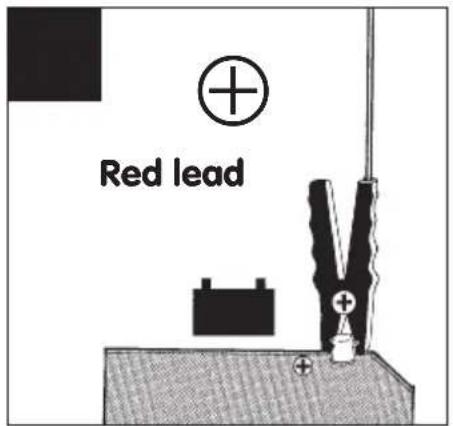

Bild 5: Schließen Sie zuerst das rote Ladekabel an den Pluspol der Batterie an.

Bild 6: Anschließend wird das schwarze Ladekabel an den Minuspol der Batterie angeschlossen.

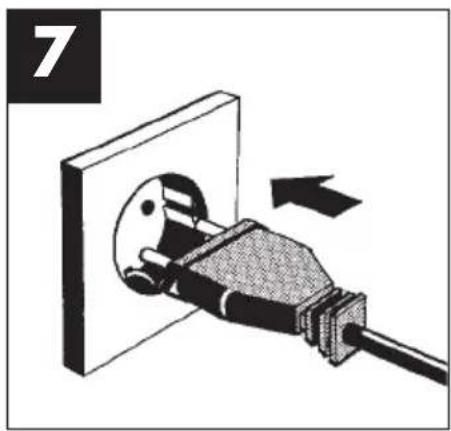

Bild 7: Nachdem die Batterie an das Ladegerät angeschlossen ist, können Sie das Ladegerät an eine Steckdose mit 230V\~50Hz anschließen. Ein Anschluß an eine Steckdose mit einer anderen Netzspannung ist nicht zulässig.

Berechnung der Ladezeit:

Die Ladezeit wird vom Ladezustand der Batterie bestimmt. Bei einer leeren Batterie kann die ungefähre Ladezeit mit folgender Formel berechnet werden:

$$ \text { Ladezeit / h } = \frac {\text { Batteriekapazität in Ah }}{\text { Amp. (Ladestrom arithm.) }} $$

$$ \text { Beispiel } = 9, 6 \frac {2 4 \mathrm{Ah}}{2 , 5 \mathrm{A}}. $$

Bei normal entladener Batterie fließt ein hoher Anfangsstrom ungefähr in Höhe des Nennstromes. Mit zunehmender Ladezeit sinkt der Ladestrom ab. Bei alten Batterien, bei denen der Ladestrom nicht zurückgeht, liegt ein Defekt vor, wie Zellenschluß oder Altersschaden.

Bild 8: Der genaue Ladezustand kann nur durch Messen der Säuredichte mit einem Säureheber ermittelt werden.

Hinweis! Beim Ladevorgang werden Gase frei (Bläschenbildung an der Oberfläche der Batterieflüssigkeit). Achten Sie daher auf gute Belüftung in den Räumen.

Werte der Säuredichte (kg/l bei 20°C)

1,28 Batterie geladen

1,21 Batterie halb geladen

1,16 Batterie entladen

Der Ladestrom sollte 1/10 bis 1/6 der Batteriekapazität betragen, z. B. 60 Ah-Batterie = 6 A bis 10 A (arithm.). Ist der Ladevorgang abgeschlossen muß der Kippschalter an der rechten Seite der Vorderfront in Stellung „AUS“ (Mittelstellung) gebracht werden.

Bild 9: Ziehen Sie den Netzstecker aus der Steckdose.

Bild 10: Lösen Sie zuerst das schwarze Ladekabel vom Minuspol der Batterie.

Bild 11: Anschließend lösen Sie das rote Ladekabel vom Pluspol der Batterie.

Bild 12: Batteriestopfen wieder aufschrauben oder aufdrücken.

4. Überlastung-Kurzschluß und Verpolungsschutz

Eingebaute Überlastschalter schützen das Gerät vor Überlastung oder Kurzschluß. Beim Abschalten des Überlastschalters springt dessen Druckknopf weiter

nach außen; nach einer kurzen Abkühlpause von ca. 5 Minuten kann dieser wieder eingedrückt werden. Der im Trafo eingewickelte Thermoschutz schützt das Gerät vor zu starker Erwärmung. Die Streifensicherung auf der Rückseite des Gerätes, schützt das Gerät vor Kurzschluß und

Falschpolung. Wechseln der Streifensicherung: Gleichen Amperewert verwenden.

Bei tiefentladenen Batterien mit großer Kapazität kann bei den oberen Ladestufen, insbesondere bei überhöhter

Netzspannung, ein Überlastschalter ansprechen. In diesem Fall ist es zweckmäßig, die Batterie mit einer niedrigen Ladestufe kurze Zeit soweit vorhanden vorzuladen, bis der Überlastschutz hält.

5. Wartung und Pflege der Batterie und des Ladegerätes

• Achten Sie darauf, daß Ihre Batterie immer fest im Wagen eingebaut ist
  ●Eine einwandfreie Verbindung an das Leitungsnetz der elektrischen Anlage muß gewährleistet sein.
  ●Batterie sauber und trocken halten.

Anschlußklemmen mit einem säurefreien und säurebeständigen Fett (Vaseline) leicht einfetten.

- Bei nicht wartungsfreien Batterien ca. alle 4 Wochen Höhe des Säurestandes prüfen und bei Bedarf nur destilliertes Wasser nachfüllen.

- Das Ladegerät soll zur Aufbewahrung in einem trockenem Raum abgestellt werden. Die Ladeklemmen sind von Korrosion zu reinigen.

4 1 2 6 B 5 7 12 B 3 5 24 B 3

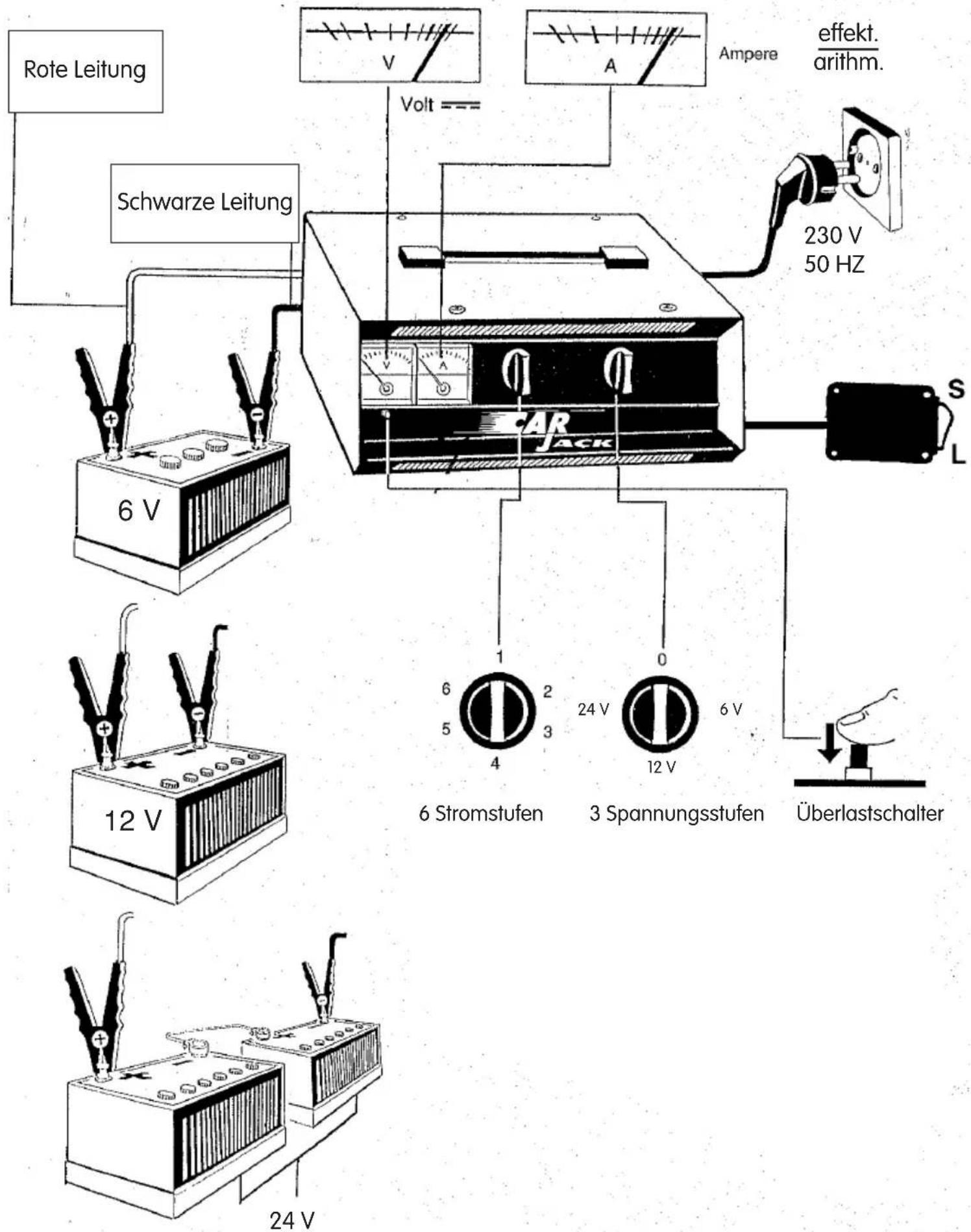

Rote Leitung

Schwarze

1. Stellen Sie die Batteriespannung ein (6V / 12V oder 24V)

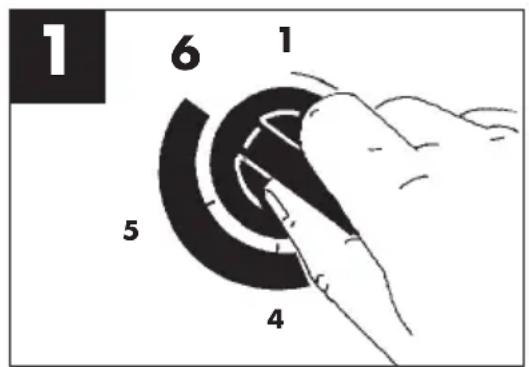

2. Stromstufenschalter auf Stufe 6 stellen.(Bild 1).

1 6 1 5 4

1. Die Batterie 5-10 Minuten vorladen, wie unter Punkt 3 „Laden der Batterie“ beschrieben.

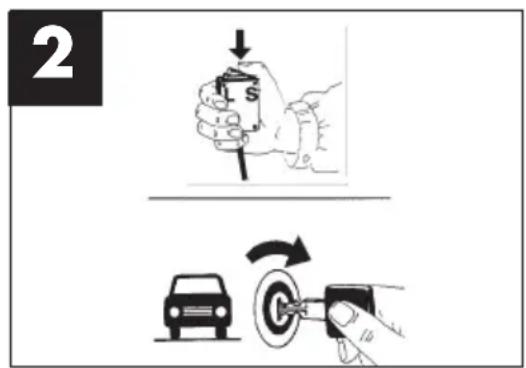

2. Drücken Sie den Taster der Fernstarteinrichtung und Starten gleichzeitig das Fahrzeug (Bild 2).

2 S C

Nach kurzer Zeit schaltet sich der Überlastschalter das Gerät ab. Ist der Startvorgang mißglückt, so kann nach ca. 3 Minuten der Knopf des Überlastschalters wieder eingedrückt werden und der Startvorgang wiederholt werden. Der Startvorgang wird erleichtert, wenn vor dem Starten die Batterie ca. 5 Minuten mit der höchsten Ladestufe geladen wird.

Rote Leitung Schwarze Leitung 6 V Volt Ampere effekt. arithm. 230 V 50 HZ S L AR ACK 6 Stromstufen 24 V 0 6 V 5 3 12 V 4 2 12 V 12 V Überlastschalter 24 V
