BEDIENUNGSANLEITUNG SPS 1525 PFC VOLTCRAFT

Variables Schalt-Netzgerät mit PFC

Best.-Nr. 511568 (SPS 1525 PFC)/

511569 (SPS 1540 PFC)/511570 (SPS 1560 PFC) Seite 2 - 13

Operating Instructions

1. Einführung 3
2. Symbol-Erklärung 3
3. Bestimmungsgemäß Verwendung 4
4. Lieferumfang 4
5. Merkmale und Funktionen 5
6. Sicherheitshinweise 5

a) Allgemeine Hinweise 5
b) Angeschlossene Geräte 6

1. Bedienelemente und Komponenten 7
2. Bedienungshinweise 8

a) Anschlieben des Netzkabels 8
b) Gewünsche Ausgangsspannung einstellen 8
c) Festspannung von 13,8 V einstellen (nur SPS 1525/1540 PFC)
d) Verbraucher anschlieben 9
e) "SENSE"-Funktion (nur SPS 1560 PFC). 9
f)Fernbedienung (nur SPS 1560 PFC) 10
g) Sicherung austauschen 12

1. Problembehandlung 12
2. Pflege und Reinigung 13
3. Entsorgung 13
4. Technische Daten 13

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesese Produkte.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehort zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollen den Sie auch denken, wenn Sie diesen Produkt an Dritte weitergeben. Heben Sie deshalb die Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für ihre Gesundheit hin, z. B. Stromschlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

Sicherungstrennschalter, bedingt kurzschlussfest.

Nur zur Verwendung in trockenen Innernräumen.

Dieses Produkt ist CE-geprüft und erfüllt die entsprechenden europäischen Richtlinien.

3. Bestimmungsgemäß Verwendung

Anschluss und Betrieb von Kleinspannungsverbrauchern mit einer Betriebsspannung von 3 V - 15 V/DC bei Modell SPS 1525/1540 PFC oder 1 V - 15 V bei Modell SPS 1560 PFC an den Anschlussbuchsen.

Die Stromaufnahme eines angeschlossenen Verbrauchers darf bei Modell SPS1540 25 A, bei SPS1540 40 A und bei 1560 60 A nicht überschreiben.

Das Schalt-Netzgerät ist entsprechend Schutzklasse 1 ausgeführ. Es ist nur für den Anschluss an haushaltsüblichen Schutzkontakt-Steckdosen mit Schutzerding und einer Wechselspannung von 230V / 50Hz zugelassen.

Der Betrieb ist unter ungündigen Umweltbedingungen unzulässig. Als ungündige Umweltbedingungen gelten:

• Nässe oder zu hohe Feuchtigkeit;
• Staub sowie brennbare Gase, Dämpfe oder Lösungsmittel.
• Gewitter und Blitzschlag oder ähnliche Bedingungen wie starke elekrostatice Felder usw.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollen Sie das Produkt für andere als die zuvor beschrieben Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäß Verwendung kann außer dem zu Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie safer auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Variables Schalt-Netzgerät mit PFC
  Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Websiteit.

5. Merkmale und Funktionen

Die Netzgeräte SPS 1525 PFC und SPS 1540 PFC nutzen die Schaltnetztechnik mit den Vorteilen der Gewichts-und Großenreduzierung. Schalt-Netzgeräte arbeiten mit getakteten Netzspannungen und geben ein breites Spektrum an Oberwellen in das Netz zurück, die Störungen in anderen Geräten verursachen können. Um diese Oberwellen zu unterträcken, wurde eine PFC (Power Factor Correction = Blindleistungskompensation) in das Produkt integriert.
- Der DC-Ausgang ist DC-isoliert und verfügt über einen Sicherungstrengnschalter zur Netzspannung.
Die Ausgangsspannung kann mit dem Einstellregler (6) von 3 V bis 15 V/DC bzw. bei SPS 1560 von 1 V - 15 Vm eingestellt werden; Strombegrenzung ist nicht möglich.
- Eine Besonderheit bei den Modellen SPS 1525 PFC und SPS 1540 PFC ist ein Festspannungsschalter an der Geräteunterseite zur Fixierung der Ausgangsspannung auf 13,8 V/DC.
- Der sekundäre DC-Anschluss erfolgt über zwei Farbige Anschlussbuchsen.
Beim Schalt-Netzgerat SPS 1560 PFC konnen frontseitig bis zu 5 A und ruckseitig bis zu 60 A abgegrifen werden.
Die Kuhlung des Netzgerats erfolgt über einen temperaturgesteuerten Lufter. Achten Sie deshalb auf eine ausreichende Luftzirkulation und seitlichen Abstand zu Hindernissen.
- Das Netzgerät ist mit einer Überlastschutzschaltung ausgestattet. Diese Schaltung wird aktiviert, wenn der maximal zulässige Strom aufgrund einer Überlast oder eines Kurzschlusses übersritten wird. Die rote LED ist die Überlastanzeige. Wenn sie aufleucht, muss der Verbraucher vom Netz getrennt werden, um eine Beschädigung des Schalt-Netzgeräts zu vermeiden.

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollen Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßigen Gebrauch nicht beachten, übernehmen wir keine Haftung für darauf resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fälle die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperatoren, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nasse, brenbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein{sicherer Betrieb mehr möglich sein, behmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist,

• nicht mehr ordnungsgemäß Funktioniert,

• über einen längeren Zeitraum unter ungündigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder)sogar das Herunterfallen aus geringer Höhe konnen das Produkt beschädigen.

• In gewerblichen Räumen sind die Unfallverhütungsvorschriften für elektrische Anlagen und Betriebsmittel der zuständigen Berufsgenossenschaft zu beachten.
• In Schulen und Ausbildungsstätten sowie in Hobby- und Heimwerkerwerkstätten muss der Umgang mit den Netzgeräten durch ausreichend geschultes Personal verantwortungsbewusst beaufsichtigt werden.
• Achten Sieitte unbedingtdarauf, dass ihre Hunde, Schuhe und Kleidung, der Boden und das Netzgerat trocken sind.
• Beim Offnen von Abdeckungen oder Entfernen von Bauteilen können spannungsführende Komponenten freigelegt werden, außer wenn dies von Hand geschehen kann.
• Trennen Sie das Gerät vor dem Öffnen von allen Spanningsquellen.
• Kondensatoren im Gerät können noch geladen sein, auch wenn das Gerät von allen Spanningsquellen getrennt wurde.
• Schalten Sie das Schalt-Netzgerät nicht那么简单 ein, nach dem Sie es von einer kalten in eine warme Umgebung gebracht haben. Das darauf entstehende Kondenswasser kann unter Umständen zu irreparablen Schäden am Produkt führen. Lassen Sie das Produkt deshalb stets zuerst auf Zimmertemperaturkommen.
• Das Schalt-Netzgerät erzeugt während des Betriebs Wärme. Sorgen Sie für eine ausreichende Belülfung. Decken Sie die Luftrungsöffnungen des Geräts nicht ab!
• Lassen Sie Netzgeräte und die angeschlossenen Verbrauchern nicht unbeaufsichtigt in Betrieb.
• Verwenden Sie ausschließlich Sicherungen des angegebenen Typs und Nennstroms. Die Verwendung von reparierten Sicherungen ist absolut unzulässig.
• Vermeiden Sie die Verwendung von nicht isolierten Kabeln.
• Es ist unzulässig, mehrere Schalt-Netzgeräte in Reihe oder parallel zu schalten.
• Die Netzgeräte sind nicht für die Anwendung an Menschen oder Tieren bestimmt.
• Wenden Sie sich an einen Fachmann, sollen den Sie Zweiel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführten.
• Sollen Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder andere Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheits- und Bedienungshinweise der übrigen Geräte, die an diesen Produkt angeschlossen sind.

7. Bedienelemente und Komponenten

1525 PFC / 1540 PFC

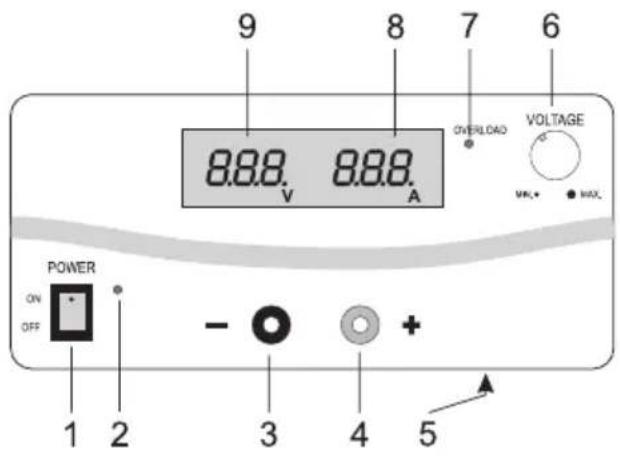

1 Netzschalter zur Inbetriebnahme des Gerats (EIN/AUS)
2 Betriebsanzeige, leuchtet grün
3 Anschlussbuchse, Minuspol (nur 1560 PFC bis max. 5 A)
4 Anschlussbuchse „Pluspol" (nur 1560 PFC bis max. 5 A)
5 Festspannungsschalter für 13,8 V an der Unterseite des Geräts (nur 1525 PFC und 1540 PFC)
6 Einstellregler für die Ausgangsspannung
7 Überlastanzeige, leuchtet rot

8 3-stellige LED-Anzeige für Ausgangsstrom
9 3-stellige LED-Anzeige für Ausgangsspannung

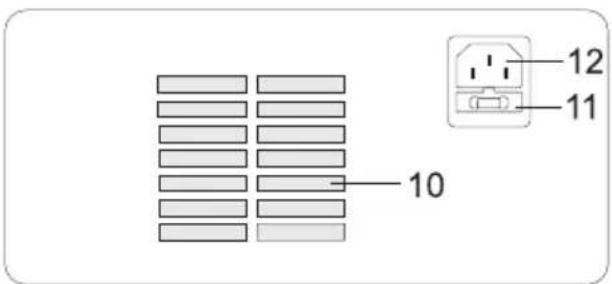

10 Lüfteröffnung zur Kuhlung des Geräts
11 Sicherungshalter für die Netzsicherung
12 Schutzisolierter Kaltgeräteanschluss

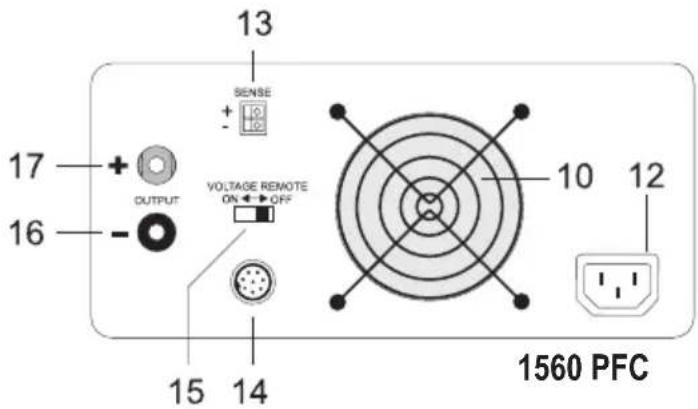

13 „SENSE“-Anschluss zur automatischen Spannungskorrektur am Hochstromausgang (16 und 17)
14 Fernbedienungseingang zur Spanningssteuerung ("VOLTAGE REMOTE")
15 Funktionsschalter für Fernbedienung
16 Schraubklemmanschluss Hochstromausgang „Minuspol" bis 60 A
17 Schraubklemmanschluss Hochstromausgang „Pluspol" bis 60 A

8. Bedienungshinweise

Das Schalt-Netzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit einer Ladestromabschaltung.

a) Anschlieben des Netzkabels

1. Schlieben Sie das mitgelieferte schutzisolierte Netzkabel am Netzanschluss (12, Buchse) des Netzgerats an. Vergewissem Sie sich, dass es ordnungsgemäß angeschlossen ist.
2. Schließen Sie das Netzkabel an einer Schutzkontakt-Steckdose mit Schutzerding an.

b) Gewünschte Ausgangsspannung einstellen

1. Achten Sie darauf, dass keine Verbraucher am Netzgerät angeschlossen sind.
2. Schalten Sie das Netzgerät am Netzschalter (1) ein. Die Betriebsanzeige (2) leuchtet auf.
3. Stellen Sie nun mit dem DC-Regler (6) die gewünschte Ausgangsspannung ein. Die Einstellung kann im Display (9) kontrolliert werden.

c) Festspannung von 13,8 V einstellen (nur SPS 1525/1540 PFC)

1. Vergewisern Sie sich zunachst einmal, dass keine Verbraucher an das Schaltnetzgerät angeschlossen sind.
2. Schalten Sie das Netzgerät am Netzschalter (1) ein.
3. Stellen Sie den Schieber (5) unterhalb des Geräts auf „FIXED 13,8 V".
4. Die Ausgangsspannung ist nun auf diese Werte fixiert und kann nicht über den Regler an der Gerätefront verändert werden. Die Spannung wird im Display (9) angezeigt.
5. Um die Festspannung zu deaktivieren, schiben Sie den Schieber in die entgegengesetzte Richtung.

Ändern Sie die Einstellung nur, wenn keine Verbraucher angeschlossen sind! Prüfen Sie vorher die Betriebsspannungen der Verbraucher!

d) Verbraucher anschließen

1. Achten Sie darauf, dass der Verbraucher ausgeschaltet ist.
2. Kontrollieren Sie nochmals die korrekte Verkabelung.
3. Schlieben Sie den Pluspol (+) des Verbrauchers an der roten Schraubklemme n + (4) und den Minuspol (-) an der Schwarzen Schraubklemme n - (3) an.
4. Der Anschluss kann mit 4-mm-Standardsteckern erfolgen, sollte aber über 20 A mittels Schraubklemmen geschehen (die Steckerkopfe können nur bei SPS 1525/1540 PFC frontseitig angeschraubt werden).
5. Beim Schalt-Netzgerät SPS 1560 PFC können an den frontseitigen Sicherheitsanschlüssen Verbraucher bis zu 5 A (automatische Strombegrenzung) und an den rückseitigen über Hochstrom-Klemmanschlüssen bis zu 60 A angeschlossen werden.
6. Die Stromaufnahme der angeschlossenen Verbraucher wird im Strom-Display (8) angezeigt.

Achten Sie darauf, dass die Verbraucher bei Anschluss an das Schalt-Netzgerät ausgeschelt sind. Wenn ein eingeschalteter Verbraucher angeschlossen wird, kann es zu Funkenbildung kommt. Dadurch konnen sowohl die Schraubklemmen als auch die angeschlossenen Kabel beschädigt werden.

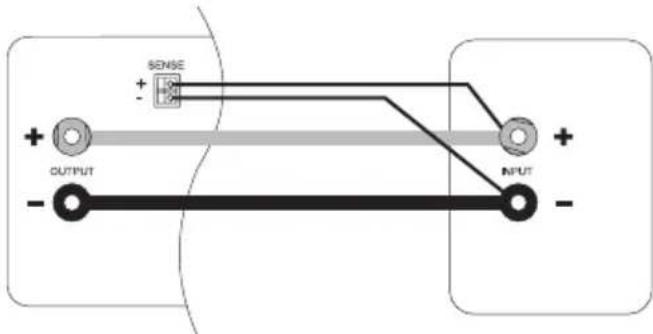

e),SENSE"-Funktion (nur SPS 1560 PFC)

Das Schalt-Netzgerät verfügt über eine automatische Spanningsregelung für den Hochstromausgang. Dazu werden zwei separate Messkabel parallel zu den Anschlusskabeln angeschlossen. Der an den Anschlusskabeln auftretende Potenzialabfall wird an diesen beiden Messkabeln gemessen. Das Schalt-Netzgerät liegt diesen Spanningsabfall automatisch aus, sodass die tatsächlich eingestellte Spannung am Verbraucher anliegt.

Gehen Sie zum Anschluss wie folgt vor:

1. Schließen Sie die Zuleitungen vom Netzgerät immer am Verbraucher an. Achten Sie darauf auf die korrekte Polarität.
2. Drücken Sie die orangefarbene Klemme am SENSE-Anschluss mit einem kleinen Schraubendreher nachinnen und stecken Sie die Kabel in die grünen Klemmenöffnungen. Prufen Sie, ob sie fest eingesteckt sind.
3. Schlieben Sie nun die beiden „SENSE“-Kabel unter Bechtung der korrekten Polarität am Verbraucher an. Der Leiterquerschnitt der „SENSE“-Kabel muss mindestens 0,34mm^2 betragen.
4. Losen Sie den Anschluss immer in umgekehrter Reihenfolge (zuerst die „SENSE“-Kabel und dann die Anschlusskabel).

Achten Sie darauf, dass Sie die „SENSE“-Kabel so nah wie möglich am Anschlusspunkt des Verbrauchers anschließen.

Schlieben Sie die „SENSE“-Kabel keinesfalls kurz.

f) Fernbedienung (nur SPS 1560 PFC)

Über den integrierten Steueranschluss „REMOTE“ kann die Spannungseinstellung mit einer externen Spannungssquelle oder über einen extern einstellbaren Widerstand (kurz „Potentiometer“) erfolgen und es ist möglich, den DC-Ausgang ein-/auszuschalten.

Der REMOTE-Anschluss erfolgt am rückseitigen REMOTE-Stecker (14).

FernbedienungsanschlussVBoreiten.

1. Drehen Sie die mittlere Schraube des mitgelieferten Einschubsteckers undziehen Sie den vorderen, schwarzen Kontaktstecker durch eine petite Drehbewegung ab.
2. Ziehen Sie die fünf Anschlusskabel mit einem Leiterquerschnitt von mindestens 0,34mm^2 ) von hinteren durch die Metallhülse. Loten Sie diese fünf Kabel fest und sorgfältig an die Lötfahren 1, 2, 3, 7 und 8 des schwarzen Kontaktsteckers.
3. Markieren Sie die losen Enden der Kabel mit den entsprechenden Kontaktnummern (1 - 3), um Verwechselungen auszuschlieben.
4. Stecken Sie den schwarzen Kontaktstecker in umgekehrter Richtung in die Metallhülse und schrauben Sie diese fest.

Steuerung durch externe Spannungsquelle

Das Netzgerät kann über eine externe Spanningsquelle von 0 bis 5 V/DC über den gesamten Ausgangsspannungsbereich fernbedient werden.

Gehen Sie zum Anschluss wie folgt vor:

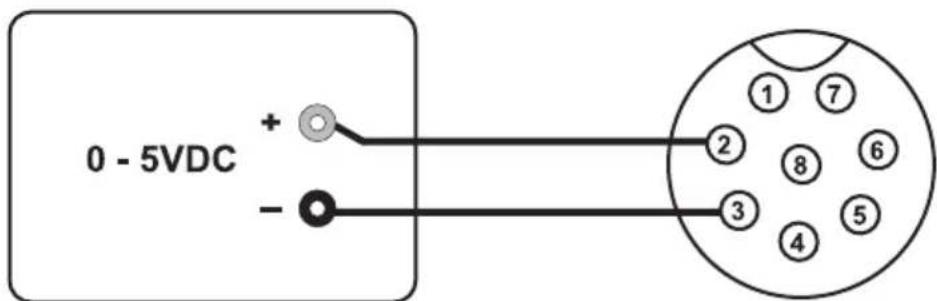

1. Schlieben Sie das Anschlusskabel des REMOTE-Steckers wie abgebildet an.

2. Anschluss 2 an den Pluspol (+) und Anschluss 3 an den Minuspol (+) der Spannungsvorsorgung.

3. Anschluss 1 wird nicht benötigt.

Die Spannung am Fernbedienungsanschlussarf 5V nicht übersteigen.

schlüsse)durfen nicht kurzgeschlossen werden.

1. Schalten Sie das Schalt-Netzgerät aus und schreiben Sie den REMOTE-Stecker am rückseitigen Fernbedienungsanschluss an. Schrauben Sie den äußerten Befestigungsring fest.

Drehen Sie die Spannung der externen Spannungsquelle auf Null.

1. Schieben Sie den rückseitigen Schalter VOLTAGE REMOTE auf "ON".

1. Schalten Sie das Schalt-Netzgerät ein. Die gewünschte Ausgangsspannung kann nun über die externe Spannungsequelle eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.
2. Wenn die Fernbedienungsfunktion nicht mehr benötigt wird, schieren Sie den Schalter auf „OFF".

Steuerung über einen steuerbaren Widerstand (Potentiometer)

Das Netzgerät kann über ein externes Potentiometer von 5 kOhm über den gesamten Ausgangsspannungsbereich fernbedient werden.

Gehen Sie zum Anschluss wie folgt vor:

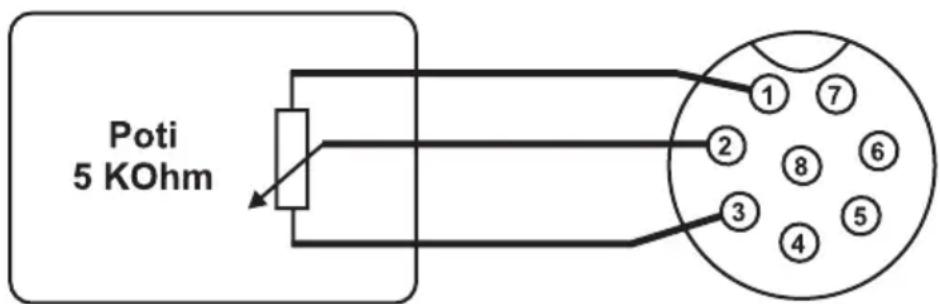

1. Schlieben Sie das Anschlusskabel des REMOTE-Steckers wie abgebildet an.

2. Anschluss 1 an einem Ende des Widerstands.

3. Anschluss 2 am mittleren Schleifkontakt des Widerstands.
4. Anschluss 3 am zweiten Ende des Widerstands.

1. Schalten Sie das Schalt-Netzgerät aus und schlieben Sie den REMOTE-Stecker am rückseitigen Fernbedienungsanschluss an. Schrauben Sie den externen Befestigungsring fest.
2. Schieben Sie den rückseitigen Schalter VOLTAGE REMOTE auf ON".
3. Schalten Sie das Schalt-Netzgerät ein. Die gewünschte Ausgangsspannung kann nun über das externe Potentiometer eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.
4. Wenn diese Fernbedienungsfunktion nicht mehr gewünscht wird, stellen Sie den Schalter auf "OFF".

Ausgang aktivieren und deaktivieren

Sie konnen die Anschlusse 7 und 8 verwenden, um den Ausgang fernbedient ein-/auszuschalten.

• Offnen Sie die Anschlusses 7 und 8, wenn Sie den Ausgang aktivieren sollen (Standardeinstellung).
• Schlieben Sie die Anschlüsse 7 und 8 kurz, wenn Sie den Ausgang deaktivieren wollen.

g) Sicherung austauschen

Wenn sich das Netzgerät nicht mehr einschalten{lsst, hat wahrscheinlich die Netzsicherung ausgelost.

Gehen Sie wie folgt vor, um die Netzserung auszutauschen:

1. Schalten Sie das Netzgerät aus und entfemen Sie alle Anschluss- und Stromkabel.
2. Hebeln Sie mit einem geeigneten Schlitzschraubendreher den Sicherungshalter auf der Rückseite des Geräts hersaus.
3. Ersetzen Sie die defekte Sicherung durch eine neue Feinsicherung (5× 20mm) desselben Typs und Nennstroms, der wie folgt lautet: F 3,15 A/250 V (flink).
4. Drücken Sie die Sicherung wieder in den Sicherungshalter, bis sie ordnungs-gemäß einrastet.

9. Problembehandlung

Mit dem Kauf des Schalt-Netzgerats haben Sie ein Produkt erworben, das zuverlüssig und betriebssicher ist. Denn noch können Probleme und Fehlfunktionen auftreten. Aus thisem Grund beschreiben wir Ihnen nachstehend, wie Sie mögliche Störungen beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

deren Reparaturarbeiten müssen von qualifizierten Fachkräften durchgeführt werden, die mit den damit verbundenen Gefahren und den einschlädigen Vorschriften vertraut sind. Eigenmächtige Veränderungen und Reparaturen am oder im Gerät führen zum Erlöschen der Garantie.

Fehlfunktion Mögliche Ursache
Das Netzgerät faktioniert nicht.	Leuchtet die grüne Betriebsanzeige (2) des Netzgeräts? Überprüfen Sie die Netzspannung (evtl. auch die Netzsicherung im Gerät oder den Leitungsschutzschalter).
Angeschlossene Verbrau-cher Funktionieren nicht.	Korrekte Spannung eingestellt? Korrekte Polarität? Netzgerät überlastet (LED (7))? Prüfen Sie die technischen Daten der Verbraucher.
Die Ausgangsspannung von 13,8 V kann nicht verändert werden.	Das Netzgerät ist in den Festspannungsmodus geschaltet worden. Ändern Sie die Position des Festspannungsschalters unterhalb des Geräts.

Überprüfen Sie regelmäßige technische Sicherheit des Produkts, z. B. auf Schäden am Gehäuse.

10. Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schaden am Gehäuse und zu Fehlfunktionen führen können.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Die Schalt-Netzgeräte sind wartungsfrei, abgesehen vom gelegentlichen Austausch der Sicherungen und der Reinigung. Verwenden Sie zur Reinigung des Geräts ein sauberes, faserfreies, antistatisches, trockenes Tuch.

11. Entsorgung

Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

erfuilen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

12. Technische Daten

	SPS 1525 PFC SPS 1540 PFC SPS 1560 PFC
Betriebsspannung 230 V~/50 Hz
Stromverbrauch max. 460 VA max	782 VA max. 1058 VA
Ausgang 3 - 15 V/DC Spannung (variabel) oder Festspannung 13,8 V 1 - 15 V/DC steuerbar
Ausgangsstrom 25 A 40 A 5 A vorn	60 A hingen
Restwelligkeit	10 mVrms (rms = effektiv)		max. 40 mVp-p
Regelverhalten bei Änderung der Netzversorgung +/- 10 %:	80 mV		0,05 % + 3 mV
Änderung der Last 0 - 100 %:	230 mV		0,1 % + 5 mV
Netzsherung	3,15 A / 250 V (flink)	5 A /250 V (flink)
Betriebstemperatur	0 °C bis +40 °C
Relative Luftfeuchtigkeit	max. 85 % (nicht kondensierend)
Abmessungen (B x H x T)	220 x 110 x 240 mm	220 x 110 x 310 mm	220 x 110 x 360 mm
Gewicht	ca. 2,6 kg	ca. 3,5 kg	ca. 5,8 kg

Table of contents

Page

Suisse: www.conrad.ch

2. Explication des symboles

12. Technische gegevens

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugseise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2021 by Conrad Electronic SE.
