BEDIENUNGSANLEITUNG SPS 1540 PFC VOLTCRAFT

Regelbares Schaltnetzteil mit PFC

© BEDIENUNGSANLEITUNG Seite 4 - 16

Best.-Nr. / Item-No. /

N° de commande / Bestnr.:

SPS 1525 PFC 51 15 68

SPS 1540 PFC 51 15 69

SPS 1560 PFC 51 15 70

VOLTCRAFT IM INTERNET http://www.voltcraft.de

D Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft ^® , Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

D Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

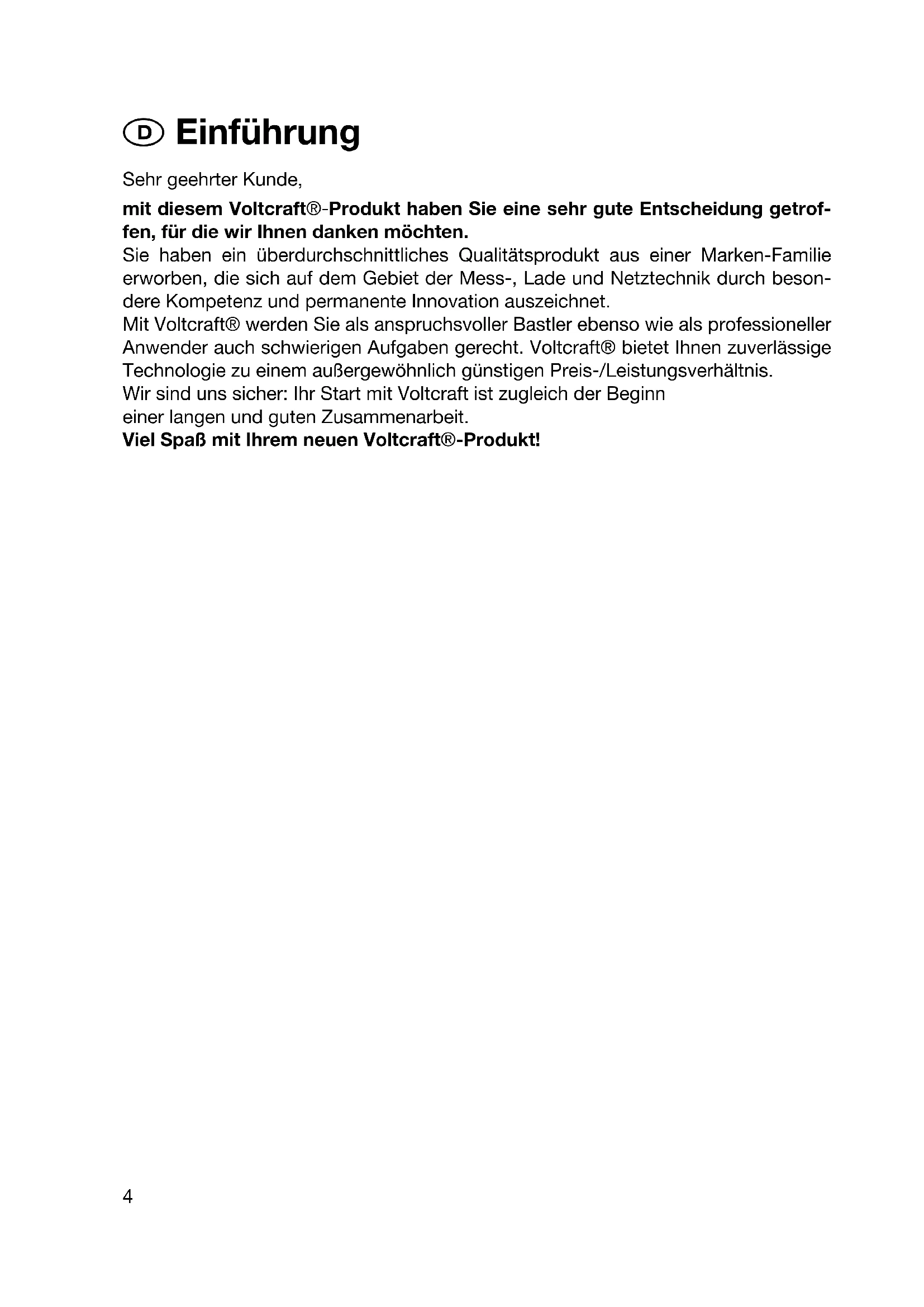

Sehr geehrter Kunde,

mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken möchten.

Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.

Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

Einführung 4

Inhaltsverzeichnis....5

Bestimmungsgemäßer Einsatz....5

Inbetriebnahme 9

Allgemein 9

Anschluss des Netzkabels ....9

Einstellen der gewünschten Ausgangsspannung....9

Einstellen der Festspannung von 13,8V (nur SPS 1525/1540 PFC) ......9

Anschluss eines Verbrauchers ....10

"SENSE"-Funktion (nur SPS 1560 PFC)....10

REMOTE-Fernsteuerung (nur SPS 1560 PFC) ......11

Wartung und Reinigung ....13

Behebung von Störungen ....14

Technische Daten ....16

Bestimmungsgemäßer Einsatz

• Anschluss und Betrieb von Kleinspannungsverbrauchern mit einer Betriebsspannung von 3V - 15 VDC bei Modell SPS 1525/1540 PFC bzw. 1V - 15V bei Modell SPS 1560 PFC an den Anschlussbuchsen.
• Die Stromaufnahme eines angeschlossenen Verbrauchers darf 25A bei Modell SPS1525, 40A bei Modell SPS1540 und 60A bei Modell 1560 nicht überschreiten.
• Das Schaltnetzteil ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von 230V\~ /50 Hz zugelassen.

• Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nässe oder zu hohe Luftfeuchtigkeit

• Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten!

Bedienelemente

(siehe Ausklappseite)

(1) Netzschalter zur Inbetriebnahme (ON = EIN / OFF = AUS)
(2) Betriebsanzeige grünleuchtend
(3) Anschlussbuchse "Minuspol" (bei 1560 PFC nur bis max. 5A)
(4) Anschlussbuchse "Pluspol" (bei 1560 PFC nur bis max. 5A)
(5) Festspannungsschalter für 13,8V an der Geräteunterseite (nur bei 1525 PFC und 1540 PFC)
(6) Einstellregler für die Ausgangsspannung
(7) Überlastanzeige rotleuchtend
(8) 3-stellige LED-Anzeige für den Ausgangsstrom
(9) 3-stellige LED-Anzeige für die Ausgangsspannung
(10) Lüfteröffnung zur Gerätekühlung
(11) Sicherungshalter für die Netzsicherung
(12) Schutzkontakt-Kaltgeräteanschluss
(13) "SENSE"-Anschluss für automatische Spannungskorrektur am Hochstromausgang (16 und 17)
(14) Fernsteuereingang für Spannungsregelung ("VOLTAGE REMOTE")
(15) Funktionsschalter für Fernsteuerung (ON=EIN / OFF=AUS)
(16) Schraubklemmbuchse Hochstromausgang "Minuspol" bis 60A
(17) Schraubklemmbuchse Hochstromausgang "Pluspol" bis 60A

Sicherheits- und Gefahrenhinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden und bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!

- Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten ("Achtung!" und "Hinweis!"), die in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:

= Hinweis! Lesen Sie die Gebrauchsanweisung!

= Schutztrennung, bedingt Kurzschlussfest

= Nur zur Verwendung in trockenen Innenbereichen

= Dieses Gerät ist CE-geprüft und erfüllt somit die erforderliche EMV-Richtlinie 89/336/EWG und Niederspannungsrichtlinie 73/23/EWG.

- Elektrogeräte und Zubehör gehören nicht in Kinderhände!

- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

- In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Netzgeräten durch geschultes Personal verantwortlich zu überwachen.

- Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden und das Netzgerät unbedingt trocken sind.

- Beim Öffnen von Abdeckungen oder entfernen von Teilen, ausser wenn dies von Hand möglich ist, können Spannungsführende Teile freigelegt werden.

- Vor einem Öffnen, muss das Gerät von allen Spannungsquellen getrennt werden.

- Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen getrennt wurde.

- Schalten Sie das Schaltnetzteil niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter ungünstigen Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

- Das Schaltnetzgerät erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung. Lüftungsschlitze dürfen nicht abgedeckt werden!

• Netzgeräte und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben werden.
• Es dürfen nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke verwendet werden. Die Verwendung geflickter Sicherungen ist untersagt.
  • Die Verwendung metallisch blanker Leitungen ist zu vermeiden.
• Eine Reihen- oder Parallelschaltung mehrerer Schaltnetzgeräte ist nicht zulässig.
• Netzgeräte sind nicht für die Anwendung an Menschen und Tieren zugelassen.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr arbeitet und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder
• nach schweren Transportbeanspruchungen.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der angeschlossenen Geräte.

Funktionsbeschreibung

Die Netzteile SPS 1525 PFC und SPS 1540 PFC arbeiten mit Schaltnetztechnologie, welche den Vorteil der Gewichts- und Größenersparnis aufweist. Schaltnetzteile arbeiten mit zerhackter Netzspannung und geben ein großes Spektrum an Oberwellen zurück auf die Netzleitung, welche andere Geräte wiederum stören können. Um diese Oberwellen zu unterdrücken ist in den beiden Modellen eine sogenannte "PFC" (Power-Factor-Correction) eingebaut.

Der Gleichspannungsausgang ist galvanisch getrennt und weist eine Schutztrennung gegenüber der Netzspannung auf.

Die Ausgangsspannung ist über den Einstellregler (6) von 3V - 15V DC bzw. beim SPS 1560 PFC von 1V - 15Veinstellbar, eine Strombegrenzung ist nicht möglich.

Als Besonderheit besitzen die Modelle SPS 1525 PFC und SPS 1540 PFC an der Geräteunterseite einen Festspannungsschalter, um die Ausgangsspannung auf 13,8 VDC zu fixieren.

Wurde diese Funktion aktiviert, so ist keine Einstellung am Einstellregler (6) mehr möglich. Diese Festspannung eignet sich für Anwendungen mit KFZ-Spannung oder im Funkbereich. Die Anordnung des Schalters wurde so gewählt, um eine versehentliche Deaktivierung zu vermeiden.

Der Sekundärseitige DC-Anschluss erfolgt über zwei farbige Anschlussbuchsen.

Beim Schaltnetzteil SPS 1560 PFC können an der Vorderseite bis zu 5A und an der Rückseite bis zu 60A abgenommen werden.

Die Kühlung des Netzgerätes übernimmt ein temperaturgesteuerter Lüfter; auf eine ausreichende Luftzirkulation bzw. Seitenabstand ist deshalb zu achten.

Das Netzgerät besitzt eine Überlastschutzschaltung. Diese wird aktiv, wenn der maximale Strom durch Überlast oder Kurzschluss überschritten wird. Als Überlastanzeige dient eine rote Kontrollleuchte. Leuchtet diese, muss der Verbraucher vom Netzgerät getrennt werden, um eine Beschädigung des Schaltnetzteiles zu vermeiden.

Inbetriebnahme

Allgemein

Bei den beiden Schaltnetzgeräten handelt es sich nicht um Ladegeräte. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung.

Anschluss des Netzkabels

• Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit der Netzanschlussbuchse (12) am Netzgerät. Achten Sie auf festen Sitz.
• Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung.

Einstellen der gewünschten Ausgangsspannung

• Vergewissern Sie sich, dass kein Verbraucher am Netzgerät angeschlossen ist.
• Schalten Sie das Netzgerät über den Betriebsschalter (1) ein; Die Betriebsanzeige (2) muss leuchten.
• Stellen Sie nun mittels DC-Einstellregler (6) die gewünschte Ausgangsspannung ein, welche in der Anzeige (9) kontrolliert werden kann.

Einstellen der Festspannung von 13,8V (nur SPS 1525/1540 PFC)

• Vergewissern Sie sich, dass kein Verbraucher am Netzgerät angeschlossen ist.

• Schalten Sie das Netzgerät über den Betriebsschalter (1) ein.

• Stellen Sie nun den an der Geräteunterseite befindlichen Schiebeschalter (5) in Position "FIXED 13,8V".

• Die Ausgangsspannung ist nun fest auf diesen Wert eingestellt und kann am front-seitigen Einstellregler nicht mehr geändert werden. Der Spannungswert wird in der Anzeige (9) angezeigt.
• Zum Deaktivieren stellen Sie den Schiebeschalter in die entgegengesetzte Richtung.

ACHTUNG! Nur umschalten, wenn kein Verbraucher angeschlossen ist! Betriebsspannung der Verbraucher beachten!

Anschluss eines Verbrauchers

• Vergewissern Sie sich, dass der Verbraucher ausgeschaltet ist.
• Kontrollieren Sie nochmals die korrekte Ausgangsspannung.
• Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Schraubklemmbuchse "+" (4) und
• den Minuspol (-) des Verbrauchers mit der schwarzen Schraubklemmbuchse "-" (3).
• Der Anschluss kann mit 4mm-Standard-Steckern, sollte aber über 20 A mittels Schraubklemmen erfolgen (Buchsenköpfe können an der Vorderseite nur bei SPS 1525/1540 PFC aufgeschraubt werden!).
• Beim Schaltnetzteil SPS 1560 PFC können Sie an den vorderen Sicherheitsbuchsen Verbraucher bis zu 5A (automatische Strombegrenzung) und an der Rückseite über Hochstromklemmbuchsen bis zu 60A anschließen.
• Die Stromaufnahme der angeschlossenen Verbraucher wird in der Stromanzeige (8) angezeigt.

Achten Sie darauf, dass der Verbraucher uneingeschaltet mit dem Schaltnetzteil verbunden wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Buchsen zu einer Funkenbildung führen, welche die Anschlussklemmen sowie die angeschlossenen Leitungen beschädigen kann.

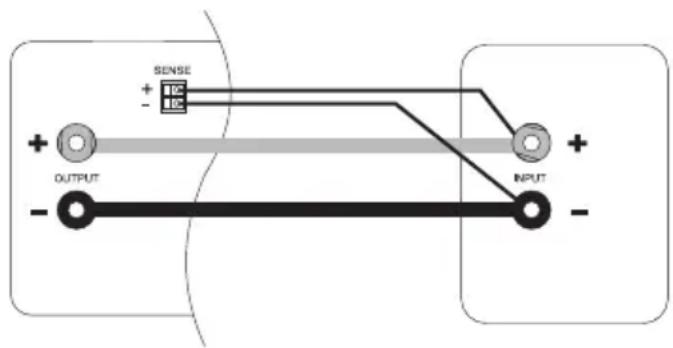

"SENSE"-Funktion (nur SPS 1560 PFC)

Das Schaltnetzteil besitzt eine automatische Spannungsregelung für den Hochstromausgang. Dazu werden zwei separate Messleitungen parallel zu den Anschlussleitungen angeschlossen. Auf diesen beiden Messleitungen wird der Spannungsabfall, welcher auf den Anschlussleitungen auftritt gemessen. Diesen Spannungsabfall gleicht das Schaltnetzteil automatisch aus, so dass am Verbraucher die tatsächlich eingestellte Spannung anliegt.

Zum Anschluss gehen Sie wie folgt vor:

• Verbinden Sie immer erst die Versorgungsleitungen vom Netzteil zum Verbraucher. Achten Sie auf richtige Polarität.
• Drücken Sie am SENSE-Anschluss die orange-farbenen Klemmen mit einem kleinen Schraubendreher nach innen und stecken die Leitungen in die grünen Klemmöffnungen. Kontrollieren Sie den festen Sitz.
• Verbinden Sie nun die beiden "SENSE"-Leitungen polungsrichtig mit dem Verbraucher. Der Leiterquerschnitt für die "SENSE"-Leitungen muss mindestens 22AWG (= 0,34mm2) betragen.
• Lösen Sie die Verbindungen immer in umgekehrter Reihenfolge (zuerst die "SENSE"-Leitungen und dann die Anschlussleitungen).

Achten Sie darauf, die SENSE-Leitungen möglichst nah am Anschlusspunkt des Verbrauchers zu kontaktieren.

Schließen Sie die "SENSE"-Leitungen niemals kurz.

REMOTE-Fernsteuerung (nur SPS 1560 PFC)

Über den eingebauten "REMOTE"- Fernsteueranschluss kann die Spannungseinstellung mit einer externen Spannungsquelle oder über einen extern einstellbaren Widerstand (kurz "Poti") erfolgen bzw. der Ausgang ein- und ausgeschaltet werden.

Der REMOTE-Anschluss erfolgt am rückseitigen REMOTE-Einbaustecker (14).

Vorbereitung des Fernsteueranschlusses

Drehen Sie die mittlere Schraube der beiliegenden Steckbuchse heraus und nehmen mit einer kleinen Drehbewegung die vordere, schwarze Kontaktbuchse heraus.

Führen Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt von mindestens 22AWG (=0,34mm2). Löten Sie diese fünf Leitungen an den Lötfahnen Nr.1, 2, 3, 7 und 8 der schwarzen Kontaktbuchse sorgfältig fest.

Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1-3), um eine Verwechslung auszuschließen.

Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und verschrauben diese sorgfältig.

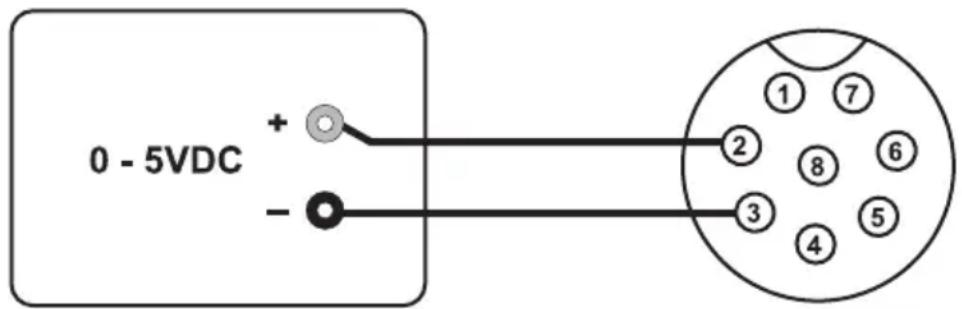

Steuerung über externe Spannungsquelle

Das Netzteil kann mit einer externen Spannungsquelle von 0 bis 5VDC über den gesamten Ausgangsspannungsbereich ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor:

Verbinden Sie die Anschlussleitung des REMOTE-Steckers wie abgebildet.

Anschluss 2 zum Pluspol (+) der Spannungsversorgung und

Anschluss 3 zum Minuspol (-) der Spannungsquelle.

Anschluss 1 wird nicht benötigt.

0 - 5VDC + - 2 3 4 5 6 7 ① ② ③ ④ ⑤ ⑥ ⑦

Achtung!

Die Spannung am Fernsteueranschluss darf 5V nicht überschreiten.

Die Anschlüsse dürfen nicht kurzgeschlossen werden.

Schalten Sie das Schaltnetzteil aus und verbinden dann den REMOTE-Stecker mit dem rückseitigen Remote-Anschluss. Verschrauben Sie den äußeren Befestigungsring.

Drehen Sie die Spannung der externen Spannungsquelle auf null.

Schieben Sie den rückseitigen VOLTAGE-REMOTE-Schalter in Position "ON" (EIN).

Schalten Sie das Schaltnetzteil ein. Über die externe Spannungsquelle kann nun die gewünschte Ausgangsspannung eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

Wird diese Fernsteuerfunktion nicht mehr gewünscht, so bringen Sie den Schalter in Position "OFF" (AUS).

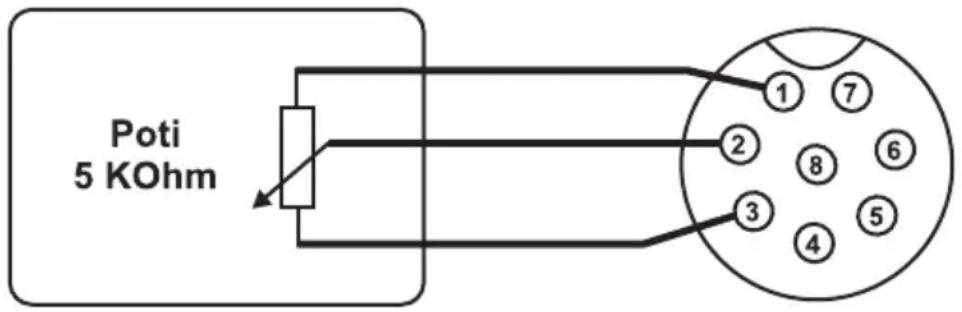

Steuerung über einen regelbaren Widerstand (Poti)

Das Netzteil kann mit einem externen Poti von 5 KOhm über den gesamten Ausgangsspannungsbereich ferngesteuert werden.

Zum Anschluss gehen Sie wie folgt vor:

Verbinden Sie die Anschlussleitung des REMOTE-Steckers wie abgebildet.

Anschluss 1 an einem Ende des Widerstandes.

Anschluss 2 am mittleren Schleifkontakt des Widerstandes

Anschluss 3 am zweiten Ende des Widerstandes.

Poti 5 KOhm

Schalten Sie das Schaltnetzteil aus und verbinden dann den REMOTE-Stecker mit dem rückseitigen Remote-Anschluss. Verschrauben Sie den äußeren Befestigungsring.

Schieben Sie den rückseitigen VOLTAGE-REMOTE-Schalter in Position "ON" (EIN).

Schalten Sie das Schaltnetzteil ein. Über das externe Poti kann nun die gewünschte Ausgangsspannung eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

Wird diese Fernsteuerfunktion nicht mehr gewünscht, so bringen Sie den Schalter in Position "OFF" (AUS).

Steuerung des DC-Ausgangs (EIN/AUS)

Der DC-Ausgang kann über die Anschlüsse 7 und 8 ein- und ausgeschaltet werden. Hierzu kann ein Schalter verwendet werden.

Anschluss 7+8 offen = DC-Ausgang aktiv (EIN)

Anschluss 7+8 verbunden = DC-Ausgang inaktiv (AUS).

Wartung und Reinigung

Bis auf den Sicherungswechsel und eine gelegentliche Reinigung sind die Schaltnetzteile wartungsfrei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.

Sicherungswechsel (nur bei SPS 1525/1540 PFC)

Lässt sich das Schaltnetzteil nicht mehr einschalten, so ist vermutlich die Netzsicherung defekt.

Zum Auswechseln der Netzsicherung gehen Sie wie folgt vor:

• Schalten Sie das Netzteil aus und entfernen alle Anschluss- und Netzkabel vom Gerät.

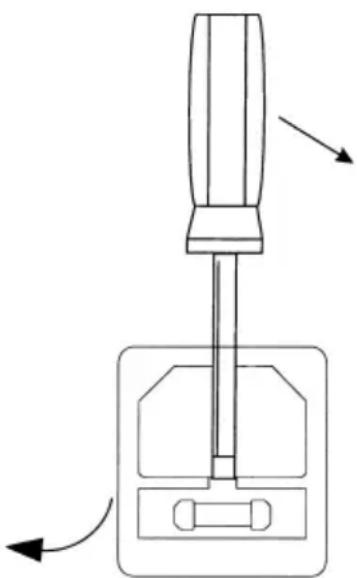

• Hebeln Sie nun mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter heraus.
• Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung (5x20 mm), des selben Typs und Nennstromstärke; dies sind für:
• SPS 1525 PFC: F3,15A / 250V (Flink)
• SPS 1540 PFC: F5A / 250V (Flink)
• Drücken Sie den Sicherungseinsatz wieder in den Sicherungshalter, bis dieser sauber einrastet.

Behebung von Störungen

Mit dem Schaltnetzgerät haben Sie ein Produkt erworben, welches zuverlässig und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen.

Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache
Das Netzteil funktioniert nicht. Leuchtet am Netzgerät die grüne Betriebsanzeige (2) ?Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im Gerät bzw. Leitungs-schutzschalter).
Angeschlossene Verbraucher Ist die funktionieren nicht. Ist die Polarität korrekte Spannung eingestellt ?korrekt ?Ist das Netzteil überlastet (Anzeige 7)?Kontrollieren Sie die Techn. Daten der Ver-braucher.
Die Ausgangsspannung kann von Das Netzgerät befindet sich im Festspan-13,8 V nicht geändert werden. nungsmodus.Stellen Sie den Festspannungsschalter an der Geräteunterseite in die andere Schalter-stellung.

Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes z.B. auf Beschädigung des Gehäuses usw.

Eine andere Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist. Bei eigenmächtigen Änderungen oder Reparaturen am oder im Gerät, erlischt der Garantieanspruch.

Technische Daten

	SPS 1525 PFC SP	S 1540 PFC SPS1560	PFC
Betriebs- 230 V~ / 50 Hz spannung
Leistungs- max. 460 aufnahme	VA max. 782 VA max.	1058 VA
Ausgangs- VDC regelbar oder 13,8 V Festspannung 1-15 VDC spannung regelbar
Ausgangs- 25 A 40 A 5 A Vorderseite strom 60 A Rückseite
Restwelligkeit 10 mVrms (rms=Effektiv) max. 40 mVp-p
Regelverhalten bei Netzänderung +/- 10%: 80 mV Laständerung 0~100%:	0,05% + 3mV230 mV		0,1% + 5mV
Netzsicherung	Flink 3,15A / 250 V	Flink 5A /250 V
Abmessungen (BxHxT)	220 x 110 x 240 (mm)	220 x 110 x 310 (mm)	220 x 110 x 360 (mm)
Masse	ca. 2,6 Kg	ca. 3,5 Kg	ca. 5,8 Kg
Betriebstemperatur	+0°C bis +40°C
Rel. Luftfeuchtigkeit	max. 85%, nicht kondensierend

GB Introduction

Dear Customer,

Technische gegevens ....55
