BEDIENUNGSANLEITUNG RLC-811WA REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre

Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support

Center bedantwortet und gelöst werden: https://support.reolink.com.

Support technique

Verbindungsdiagramm 23

Einrichten der Kamera 24

Montage der Kamera 25

Fehlersuche 29

Spezifikationen 31

Konformitätserklärung 31

Lieferumfang

Kamera Antenne Netzadapter

1m Netwerkkabel Montagesetfall Strom- Verlängerungskabel

Schraubenpack

Überwachungsschild

Schnellstart-Leitfaden

HINWEIS: Die Anzahl der Geräte und des Zubehörs variiert je nach gekauftem Modell.

Über die Kamera

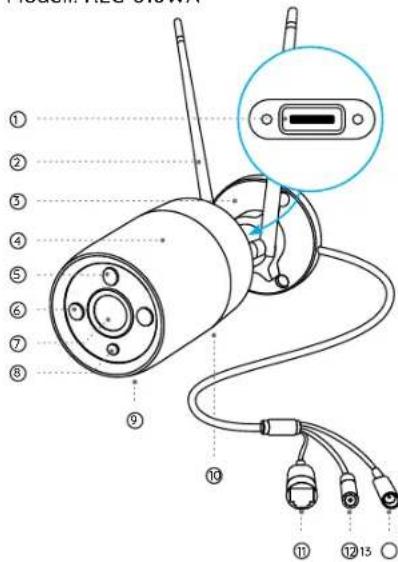

Modell: RLC-810WA

*Die Schrauben mit dem Schraubendreher (nicht inklusive) lösen, um den microSD-Kartenslot zu erreichen.

② Antenne

③ Halterung

④ Metall-Aluminiumgehäuse

⑤ Tageslichtsensor

⑥ IR-LEDs

⑦ Hochauflösendes Objektiv

⑧ Spotlight

⑨ Eingebautes Mikrofon

⑩ Lautsprecher

⑪ Netzwerk-Port

⑫ Reset-Taste

*Zurück auf Werkseinstellungen: ResetTaste etwa 10s drücken.

⑬ Strom-Port

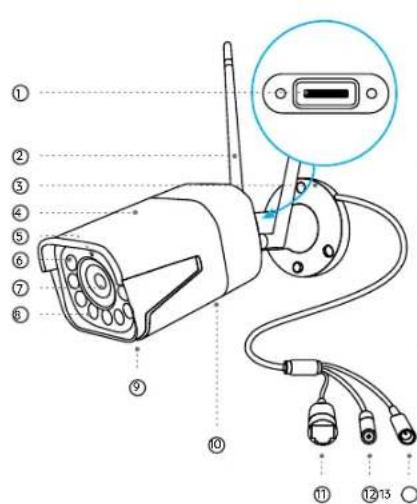

Modell: RLC-811WA

*Die Schrauben mit dem Schraubendreher (nicht inklusive) lösen, um den microSD-Kartenslot zu erreichen.

② Antenne

③ Halterung

④ Metall-Aluminiumgehäuse

⑤ Tageslichtsensor

⑥ IR-LEDs

⑦ Hochauflösendes Objektiv

⑧ Spotlight

⑨ Eingebautes Mikrofon

⑩ Lautsprecher

⑪ Netzwerk-Port

⑫ Reset-Taste

*Zurück auf Werkseinstellungen: ResetTaste etwa 10s drücken.

⑬ Strom-Port

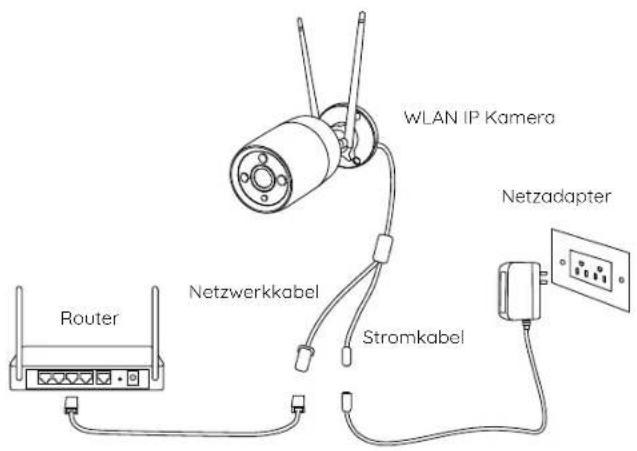

Verbindungsdiagramm

Führen Sie vor der Ersteinrichtung die folgenden Schritte aus, um Ihre Kamera zu starten.

1. Schließen Sie die Kamera mit einem Netzwerkkabel an einen LAN-Port Ihres Routers an.
2. Schalten Sie die Kamera mit einem Netzadapter ein.

WLAN IP Kamera Netzadapter Router Netzwerkkabel Stromkabel

DeutschDeutsch23 24

Einrichten der Kamera

Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

HINWEIS: Sie können nun WLAN anstelle des Netzwerkkabels für die Netzwerkverbindung verwenden.

- Auf Smartphone

Den QR-Code scannen und Reolink App herunterladen.

• Auf PC

Download-Pfad von Reolink Client: https://reolink.com > Support > App & Client.

HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen, richten Sie die Kamera bitte über die NVR-Schnittstelle ein.

Montage der Kamera

Montagetipps

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann die Bildqualität aufgrund der Blendung durch Infrarot-LEDs, Umgebungslicht oder Statusleuchten beeinträchtigt werden.
• Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Um eine optimale Bildqualität zu gewährleisten, müssen die Lichtverhältnisse für die Kamera und das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu gewährleisten, empfiehlt es sich, das Objektiv von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Stellen Sie sicher, dass den Strom-Port nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert werden.
• Dank der zertifizierten IP-Schutzklasse kann die Kamera auch unter Bedingungen wie Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen können.
• Die Kamera kann bei extremer Kälte von bis zu -10 °C funktionieren, da sie beim Einschalten Wärme erzeugt. Sie können die Kamera in Innenräumen für einige Minuten einschalten, bevor Sie sie im Freien installieren.

DeutschDeutsch25 26

HINWEIS: Es gibt zwei verschiedene Arten von Halterungen für Bullet-Kameras. Bitte sehen Sie sich die mitgelieferte Halterung an und befolgen Sie die entsprechenden Anweisungen, um die Kamera richtig zu installieren.

Die Kamera montieren

1

Bohren Sie die Löcher entsprechend der Montagelochschablone.

HINWEIS: Verwenden Sie bei Bedarf die mitgelieferten Trockenbaudübel.

Montieren Sie den Montagesockel mit den mitgelieferten Befestigungsschrauben.

HINWEIS: Führen Sie das Kabel durch die Kabelnut am Montagesockel.

Um das beste Sichtfeld zu erhalten, lösen Sie den Einstellknopf an der Sicherheitshalterung und drehen Sie die Kamera.

Verriegeln Sie den Einstellknopf, um die Kamera zu fixieren.

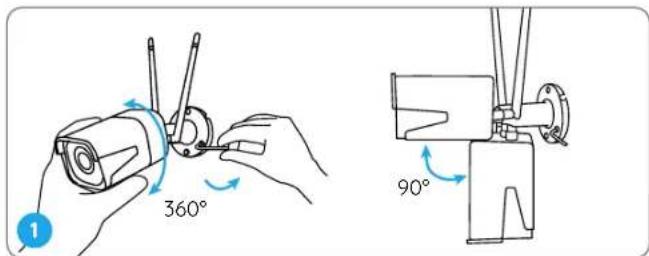

HINWEIS: Wenn Ihre Kamera eine andere Halterung ohne Einstellknopf hat, lösen Sie bitte die Einstellschraube mit dem mitgelieferten Sechskantschlüssel und drehen Sie die Kamera wie unten gezeigt, um den Winkel einzustellen.

1 360° 90°

Lösen Sie mit Schlüssel die Schraube, um Kamera-Richtung zu regulleren.

Nach der Regulierung schrauben Sie die Halterung an und befestigen Sie die Kamera.

Fehlersuche

Die Kamera lässt sich nicht einschalten

Wenn Sie feststellen, dass sich Ihre Kamera nicht einschalten lässt, versuchen Sie die folgenden Lösungen:

- Überprüfen Sie, ob die Steckdose ordnungsgemäß funktioniert oder nicht. Versuchen Sie, die Kamera an eine andere Steckdose anzuschließen, und prüfen Sie, ob sie funktioniert.

- Überprüfen Sie, ob der DC Adapter funktioniert oder nicht. Wenn Sie einen anderen funktionierenden 12V DC Netzadapter haben, verwenden Sie den Netzadapter und prüfen Sie, ob die Kamera mit ihm funktionieren kann.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com/.

Infrarot-LEDs funktionieren nicht mehr

Wenn die Infrarot-LEDs Ihrer Kamera nicht mehr funktionieren, versuchen Sie bitte die folgende Lösungen:

• Aktivieren Sie die Infrarotlichter auf der Seite Geräteeinstellungen über die Reolink App/den Reolink Client.
• Überprüfen Sie, ob der Tag/Nacht-Modus aktiviert ist, richten Sie die

DeutschDeutsch29 30

Auto-Infrarot-Lichter bei Nacht auf der Live-Ansicht Seite über Reolink App/Client.

• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
• Setzen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie die Infrarotlichter Einstellungen erneut.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com/.

Upgrade der Firmware fehlgeschlagen

Wenn Sie die Firmware für die Kamera nicht aktualisieren können, versuchen Sie die folgenden Lösungen:

• Überprüfen Sie die aktuelle Kamera-Firmware und stellen Sie fest, ob es die neueste ist.
• Stellen Sie sicher, dass Sie die richtige Firmware vom Download Center herunterladen.
• Stellen Sie sicher, dass Ihr PC mit einem stabilen Netzwerk verbunden ist.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support https://support.reolink.com/

Spezifikationen

Das Allgemeine

Betriebstemperatur:

-10°C bis 55°C (14°F bis 131°F)

Betriebsfeuchtigkeit: 10%-90%

RLC-810WA Größe: Φ67 x 187mm

RLC-811WA Größe: 80 x 72 x 238mm

RLC-810WA Gewicht: 485,7g

RLC-811WA Gewicht: 862,9g

Weitere Spezifikationen finden Sie unter https://reolink.com/.

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC Richtlinien. Die

DeutschDeutsch31 32

Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.

- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern. - Das Gerät an einem anderen Stromkreis als den Empfänger anschließen.

- Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestobstand von 20cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

ISED-Erklärung zur Strahlenbelastung

Der Betrieb von 5150-5250 MHz ist auf den Gebrauch in Innenräumen beschränkt.

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

WLAN Betriebsfrequenz

BETRIEBSFREQUENZ :

2,4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5,8 GHz EIRP < 14dBm

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler Funknetze (WAS/RLANs) innerhalb des Bandes 5150-5350 MHz für dieses Gerät sind in allen Ländern der Europäischen Union

auf den Innenraumbetrieb beschränkt. (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK(NI)

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyceln Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Begrenzte Garantie

Für dieses Produkt gilt eine 2-Jahres-Garantie, die nur gültig für Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler. Mehr erfahren: https://reolink.com/warranty-and-return/.

Datenschutz & AGB

Die Nutzung des Gerätes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.

Technischer Support

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team auf https://support.reolink.com, bevor Sie die Produkte zurückschicken.
