BEDIENUNGSANLEITUNG S3296 SW-Stahl

Drehzahl:	8.500	U/min
Antrieb: 12,5 mm (1/2")
Drehmoment max.: 325 Nm
Lösemoment max: 450 Nm
Schalldruckpegel: 92,2 dB (A)
Schallleistungspegel: 103,2 dB (A)
Betriebsdruck: 6,3 bar
Luftverbrauch: 113 l/min
Druckluftanschluß: 1/4 Zoll
Vibration:	9,96	m/s^2
Länge:	88	mm
Gewicht:	1,16	kg


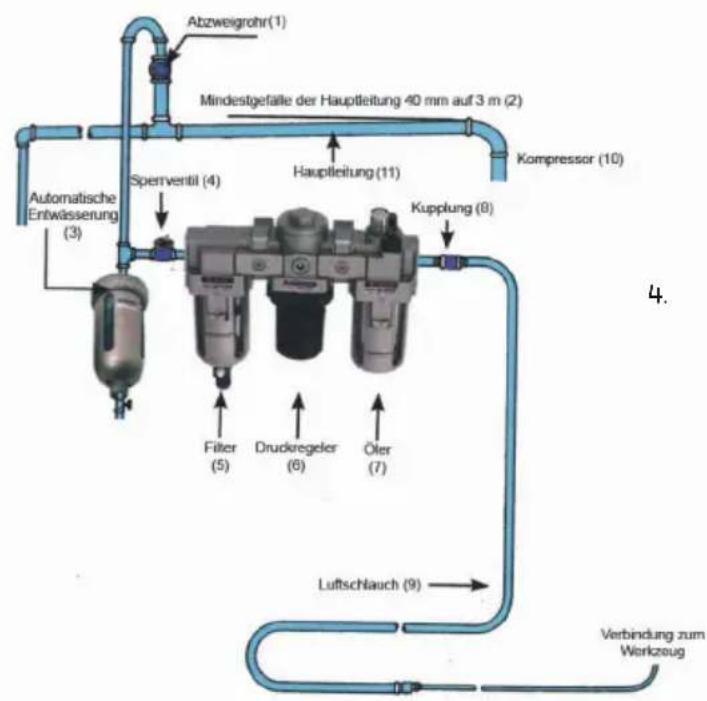

1.	Abzweigrohr
2.	Hauptleitung3 m	Mindestgefälle40
3.	Entwässerung	Automatische
Sperrventil
5.		Filter
6.		Druckregler
7.		Öler
8.		Kupplung
9.		Luftschlauch
10.	Kompressor
11.	Hauptleitung

SICHERHEITSHINWEISE

1. Bei einem Antriebsvierkant mit Bohrung ist die Stecknuss mit einem Stahlstift und Gummiring zu sichern. Ist der Antriebsvierkant mit einem Federring ausgerüstet, so ist dieser regelmäßig auf ausreichende Spannung zu überprüfen und bei Bedarf auszutauschen. Eine Stecknuss, die nicht wie hier beschrieben gesichert ist, kann sich vom Gerät lösen und Schaden verursachen. Lassen Sie daher das Druckluftwerkzeug niemals im Leerlauf hochdrehen, wenn eine Stecknuss auf dem Antrieb sitzt.

2. Verwenden Sie nur geeignete Schlagschrauber-Stecknüsse.

3. Das Druckluftwerkzeug sollte nur zum Lösen / Festziehen von Schrauben benutzt werden. Schäden, die sich aus Nichtbeachtung dieser Anleitung, durch unsachgemäße Anwendung oder Manipulationen am Gerät ergeben, sind von der Gewährleistung ausgeschlossen. Technische Veränderungen behalten wir uns vor.

4. Das Tragen von weiter Kleidung und langen offenen Haaren ist während der Nutzung von Druckluftwerkzeugen untersagt. - UNFALLGEFAHR
5. Tragen Sie unbedingt einen Gehörschutz, Arbeitshandschuhe und eine Schutzbrille.
6. Schlauchverbindungen auf festen Sitz prüfen. Keine beschädigten Druckschläuche verwenden.

Für Schäden, welche durch Nichtbeachtung dieser Betriebsanleitung, oder durch unsachgemäße Reparatur entstehen, können wir keine Garantie übernehmen. Änderungen, die dem technischen Fortschritt dienen, behalten wir uns vor.

INBETRIEBNAHME

1. Füllen Sie vor dem Betrieb einige Tropfen säure- und harzfreies Druckluftöl in den Luft-einlass des Gerätes.
2. Vor dem Anschluss des Gerätes die Kupplungen und Schläuche durch kurzes Freiblasen reinigen. Achten Sie auf einen ausreichenden Durchmesser von Schlauch und Kupplungen. Achtung: Die Durchmesser der Druckluftschläuche sind nie zu groß, aber meistens zu klein gewählt!
3. Der unter Last am Lufteinlass des Gerätes gemessene Arbeitsdruck sollte 6,3 bar betragen. Ein höherer Druck bedeutet stärkeren Verschleiß und kann Schäden am Gerät verursachen. Ein Druckabfall auf 5,5 bar bedeutet extremen Leistungsverlust.
4. Eine gute Luftqualität ist lebensnotwendig für jedes Druckluftwerkzeug. Die Luft muss sauber, trocken und geölt sein. Die beste Lösung ist eine komplette Wartuns-einheit, bestehend aus Luftfilter, Regler und Nebelöler, höchstens 6-8 m vom Werkzeug entfernt installiert. Der Öler sollte auf 3-6 Tropfen pro Minute eingestellt sein (Schauglas). Die Schlauchlänge zwischen Werkzeug und Wartungseinheit sollte 8 m nicht übersteigen!
5. Wir empfehlen eine zentrale Ölereinheit zur optimalen Schmierung der Werkzeuge. Es können bis zu 80% Öl eingespart werden, was natürlich auch die Qualität der Atemluft des Anwenders verbessert, da kein überschüssiges Öl in die Luft geblasen wird.
6. Nach spätestens 60 Arbeitsstunden sollte das Schlagwerk des Schlagschraubers leicht abgeschmiert werden. Zuviel Fett beeinträchtigt die Leistung des Schlagschraubers, da das Schlagwerk verklebt.
7. Sollte das Werkzeug über einen längeren Zeitraum ruhen, muss es vorher gründlich geölt werden. Vor dem Einsatz beachten Sie dann bitte die Punkte 1 und 2.
8. Die Drehrichtung wird durch Drehen des Einstellrings eingestellt. Rechtslauf = F / Linkslauf = R
9. Die Leistung des Rechtslaufs kann mit dem Einstellring in drei Stufen justiert werden.

SW STAHL

PROFESSIONAL TOOLS

INSTRUCTION MANUAL

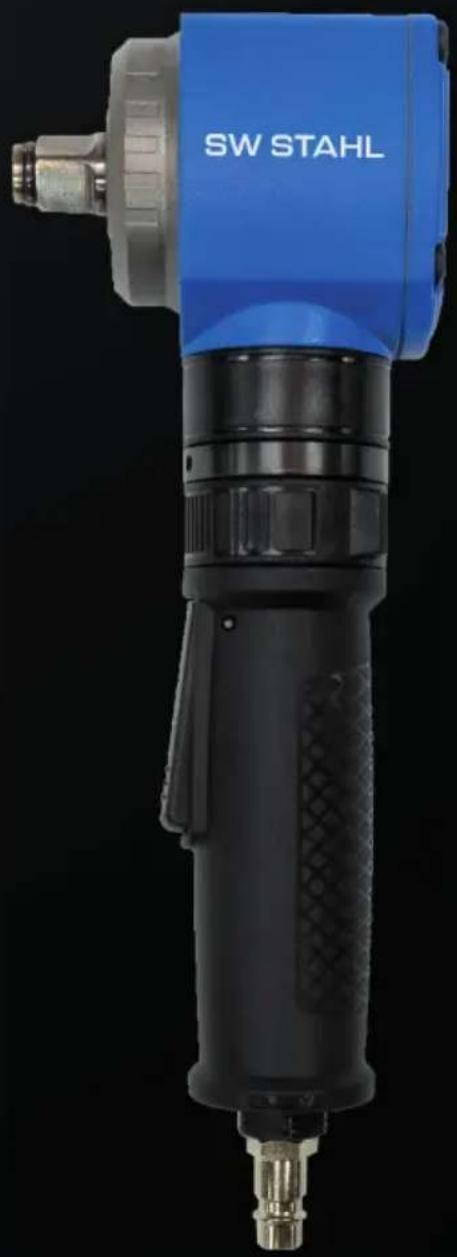

PNEUMATIC ANGLE IMPACT WRENCH

Wir erklären in alleiniger Verantwortung, dass die Bauart des:

folgenden einschlägigen Bestimmungen entspricht:

Hersteller Unterschrift:

Heiner Tilly (Geschäftsführer)

Remscheid, den: 30.09.2019
