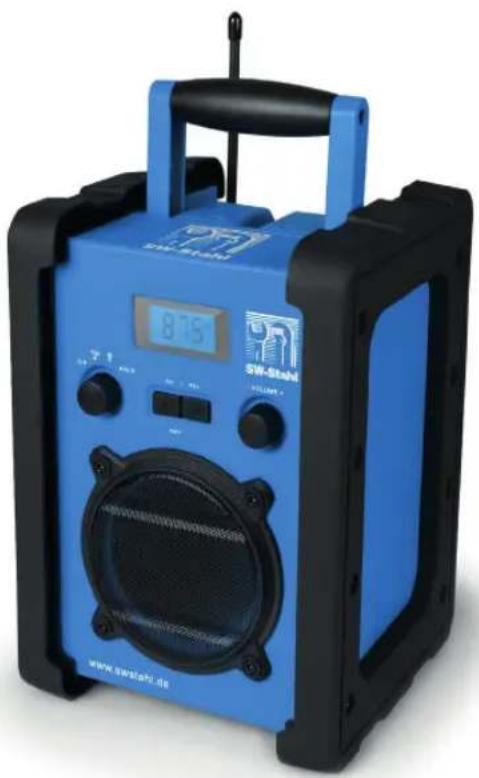

BEDIENUNGSANLEITUNG 97001L SW-Stahl

• UKW PLL Radio mit digitaler Sendereinstellung
- Musikstreaming über Bluetooth 2.1 + EDR von mobilen Endgeräten (z.B. Smartphone oder Tablet)
- AUX IN zum Anschluss externer Audiogeräte (z.B. Smartphone oder MP3-Player)
- Robustes Gehäuse (stoßfest und strahlwassergeschützt IPX5) mit Tragegriff
• Musikleistung 5 Watt RMS
• 20 Sendespeicher
- Batteriebetrieb möglich (Typ C nicht im Lieferumfang enthalten)
• Hintergrundbeleuchtetes LC-Display
• Lautsprecher mit Bassreflex System
• Abmessungen ca. 198 x 188 x 274 mm (B x T x H)

1. Herzlichen Dank für Ihr Vertrauen! ....3
2. Allgemein ....3
3. Sicherheitshinweise ....5
4. Lieferumfang 9
5. Vorbereitung ....9
6. Teile und Bedienelemente ....10
7. Stromversorgung ....13
8. Anschlüsse ....15
9. Grundbedienung ....16
10. Radio ....17
    10.1 Sender einstellen .....17
    10.2 Sender speichern/aufrufen 17
11. Bluetooth-Verbindung ....18
12. Reinigung ......19
13. Entsorgen ....19
14. Problemlösungen ....20
15. Technische Daten ....22
16. Garantie ....23

97100L

SW-Stahl

1. HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir gratulieren Ihnen zu Ihrem neuen Werkstatt-Radio und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Werkstatt-Radios zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Artikel Werkstatt-Radio
Modell 97100L
Manual ID PO	51001437 / PE / 2017
Hersteller Globaltronics GmbH & Co. KG Domstraße 19 D-20095 Hamburg Germany
Web www.gt-support.de

2. ALLGEMEIN

Aufbewahren des Handbuches

• Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.
  • Bewahren Sie diese Anleitung auf.
• Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

www.swstahl.de

97100L

SW-Stahl

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist ...

... ein Gerät der Unterhaltungselektronik.
... für die Tonwiedergabe von Audiogeräten vorgesehen.
... für den Empfang und die Wiedergabe von Radiosendern vorgesehen.

Das Gerät ist für den Privatgebrauch bestimmt und für die gewerbliche Nutzung nicht geeignet. Eine andere Nutzung oder Modifikation ist vom bestimmungsgemäßen Gebrauch ausgeschlossen.

Auszeichnungen/Symbole

Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

• Informationen im Display werden in kursiver Schrift (schräger Schrift) geschrieben. Beispiel: FM erscheint im Display.
- Tasten, die gedrückt werden sollen, werden immer fett geschrieben. Beispiel: Drücken Sie die Taste POWER ON/OFF.
- Handlungsanweisungen mit einer festen Reihenfolge werden immer nummeriert (1., 2., 3. usw.).

Hinweise zur Konformitätserklärung

Hiermit erklärt die Globaltronics GmbH & Co. KG, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen, relevanten Vorschriften der RED Richtlinie 2014/53/EU, der EMV-Richtlinie 2014/30/EU, der ErP-Richtlinie 2009/125/EG, der Niederspannungs-Richtlinie 2014/35/EU und ROHS 2011/65/EU befindet.

4

97100L

SW-Stahl

Die vollständige Konformitätserklärung und diese Bedienungsanleitung im PDF-Format finden Sie im Internet unter www.tool-is.com.

Energiesparen: Ganz automatisch!

HINWEIS: Neue Ausschaltautomatik!

Aufgrund gesetzlicher Vorgaben zum Einsparen von Energie verfügt dieses Gerät über eine Ausschaltautomatik. Das Gerät wird automatisch in den Standby-Betrieb geschaltet, wenn es 15 Minuten kein Audiosignal empfangen hat und nicht bedient wurde.

Dieses Symbol kennzeichnet das Produkt als Gerät der Schutzklasse II. Geräte mit dieser Schutzklasse verfügen über eine verstärkte oder eine doppelte Isolierung.

Typenschild

Das Typenschild mit den technischen Angaben befindet sich auf der Unterseite des Gerätes.

3. SICHERHEITSHINWEISE

GEFAHR für Kinder und Personen mit Einschränkungen

• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Achten Sie darauf, dass Kinder niemals Fremdkörper in die Geräteöffnungen stecken. Es besteht die Gefahr eines elektrischen Schlages.

www.swstahl.de

97100L

SW-Stahl

GEFAHR von Stromschlag durch Feuchtigkeit

Diese Sicherheitshinweise gelten für das Gerät im Batteriebetrieb, wenn folgende Öffnungen nicht korrekt verschlossen sind:

• Batteriefach
• AUX IN-Fach
• Buchse für das Netzkabel

Mit korrekt verschlossenen Öffnungen ist das Gerät gegen Strahlwasser geschützt (Schutzart IPX5), darf jedoch nicht unter Wasser getaucht werden.

• Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektrischen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllten Vasen oder Ähnliches auf oder in die Nähe des Gerätes.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausgelegt. Beachten Sie die in den technischen Daten angegebenen Umgebungsbedingungen.
• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.
• Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzstecker aus der Steckdose ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.

GEFAHR durch Stromschlag

• Ziehen Sie bei Beschädigungen des Netzkabels oder des Gerätes sofort den Netzstecker aus der Steckdose.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzkabel aufweist.
• Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. Reparaturen am Gehäuse und am Netzkabel dürfen ausschließlich vom Service Center vorgenommen werden.

Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch eine besondere Anschlussleitung ersetzt werden, die bei unserem Service Center erhältlich ist.

6

97100L

SW-Stahl

• Schließen Sie das Netzkabel nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an. Die Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.
• Verlegen Sie alle Kabel so, dass sie nicht zur Stolperfalle werden.
• Achten Sie beim Aufstellen des Gerätes darauf, dass das Netzkabel nicht eingeklemmt oder gequetscht wird. Halten Sie das Netzkabel von heißen Oberflächen und scharfen Kanten fern.
• Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
• Ziehen Sie den Netzstecker aus der Steckdose, ... ... wenn Sie das Gerät nicht benutzen, ... wenn Sie das Gerät reinigen wollen und ... bei Gewitter.
• Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.
• Das Gerät ist nach dem Ausschalten nicht vom Netz getrennt.

BRANDGEFAHR

• Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.
• Schützen Sie das Gerät vor Hitze: Es besteht Brandgefahr. Wenn Sie das Gerät in einem Regal aufstellen, halten Sie an den Seiten einen Abstand von mindestens 10 cm ein.

GEFAHR durch Batterien

• Halten Sie neue und alte Batterien von Kindern fern.
• Batterien können lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt oder ist auf andere Art in den Körper gelangt, muss sofort ärztliche Hilfe in Anspruch genommen werden. Anderenfalls kann es innerhalb von 2 Stunden zu schweren inneren Verätzungen kommen, die zum Tode führen können.

www.swstahl.de

97100L

SW-Stahl

• Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen der Batterie.
• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.
• Beachten Sie beim Einlegen der Batterie die richtige Polarität (+/-).
• Entfernen Sie die Batterie aus dem Gerät, wenn Sie es längere Zeit nicht benutzen wollen. Die Batterie könnte auslaufen und das Gerät beschädigen.
• Setzen Sie die Batterien keinen extremen Bedingungen aus, legen Sie z. B. das Gerät nicht auf Heizkörpern ab und setzen Sie es nicht direkter Sonneneinstrahlung aus. Es besteht ansonsten erhöhte Auslaufgefahr.
• Wenn Batterieflüssigkeit ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Flüssigkeit die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.
• Wenn das Batteriefach nicht sicher schließt, das Produkt nicht mehr benutzen und von Kindern fernhalten.

WARNUNG vor Sachschäden

• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.
• Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.
• Sorgen Sie für eine ausreichende Belüftung rund um das Gerät. Halten Sie zu allen Seiten einen Abstand von mindestens 10 cm ein. Bedecken Sie das Gerät nicht (z. B. durch Zeitschriften, Tischdecken, Vorhänge, usw.).
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
• Das Gerät ist mit rutschfesten Kunststofffüßen ausgestattet. Da Möbel mit einer Vielfalt von Lacken und Kunststoffen beschichtet sind und mit unterschiedlichen Pflegemitteln behandelt werden, kann nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Kunststofffüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter das Gerät.
• Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

97100L

SW-Stahl

4. LIEFERUMFANG

1 Werkstatt-Radio 97100L
1 Netzkabel
1 Bedienungsanleitung

5. VORBEREITUNG

• Entfernen Sie alle Verpackungsteile vollständig.
• Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.

www.swstahl.de

97100L

SW-Stahl

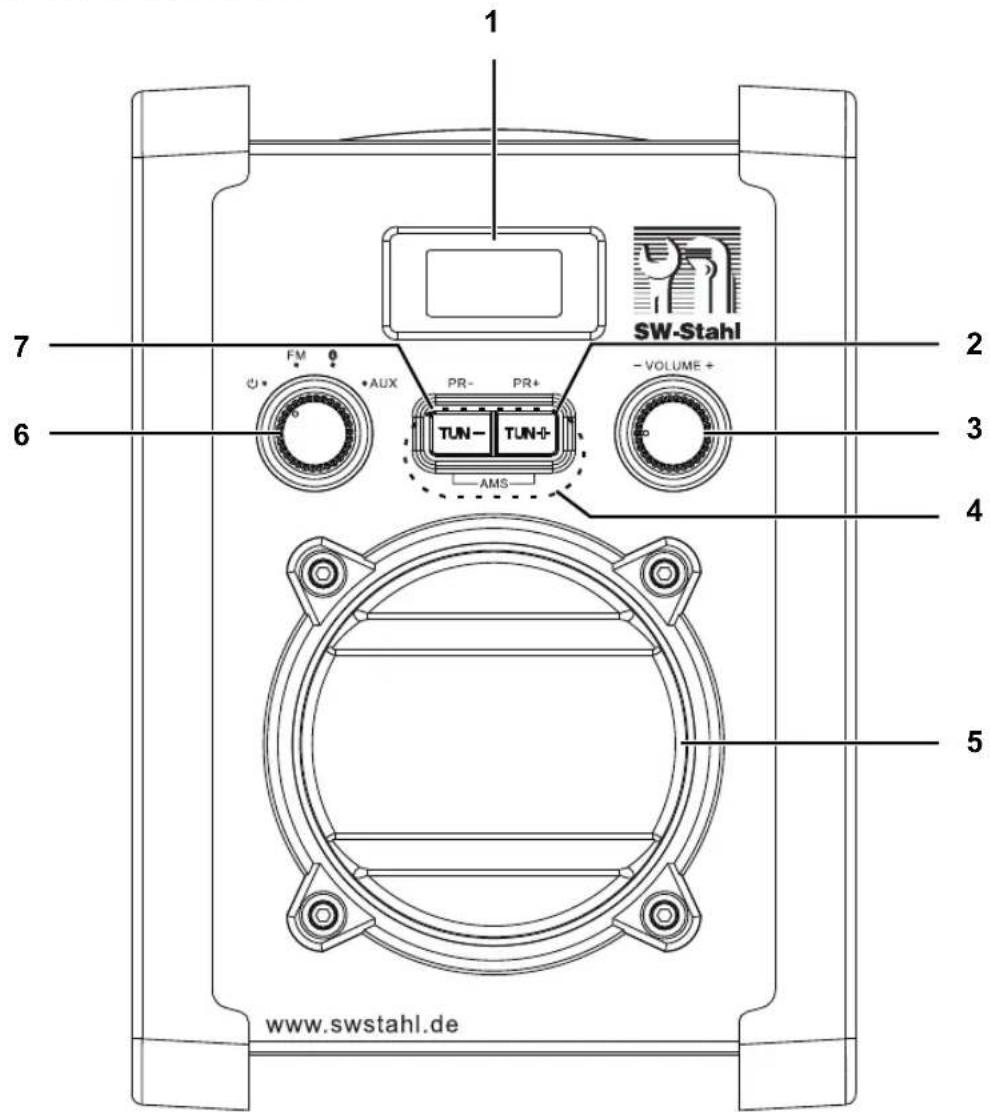

6. TEILE UND BEDIENELEMENTE

Ansicht von vorne

1 SW-Stahl 2 FM AUX PR- PR+ -VOLUME+ TUN- TUN+ AMS 7 6 3 4 5 www.swstahl.de

BEDIENUNGSANLEITUNG

97100L

SW-Stahl

Ansicht von vorne

1 Display: Anzeige von Symbolen und Klarschrift
2 TUN + / PR + im Radiobetrieb kurz drücken: nächster gespeicherter

Sender

im Radiobetrieb ca. 1 Sekunde drücken: automatische

Sendersuche vorwärts

Bluetooth: nächster Titel

3 - V O L U M E + Lautstärke verringern/erhöhen

4 A M S im Radiobetrieb beide Tasten gleichzeitig ca. 5 Sekunden drücken: automatische Sendersuche mit Senderspeicher (bis zu 20 Sender)

5 Lautsprecher
6 / FM / AUX in Standby schalten:

Betriebsart wählen: FM (Radio), 📍 (Bluetooth), AUX

Gerät nach automatischer Abschaltung wieder einschalten

7 TUN – / PR – im Radiobetrieb kurz drücken: vorheriger gespeicherter Sender

im Radiobetrieb ca. 1 Sekunde drücken: automatische

Sendersuche rückwärts

Bluetooth: Titelanfang, vorheriger Titel

www.swstahl.de

97100L

SW-Stahl

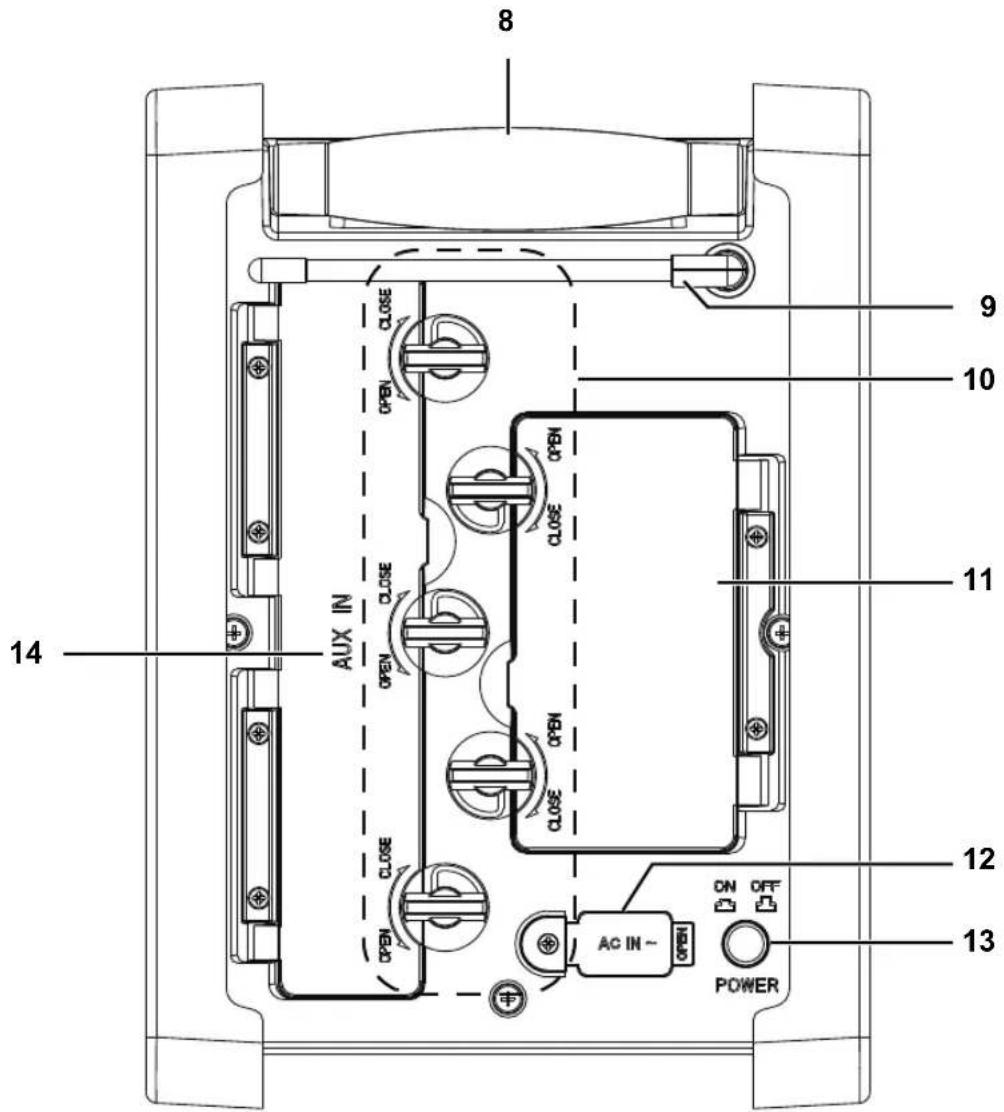

Ansicht von hinten

8 9 10 11 12 13 14 CLOSE OPEN CLOSE CLOSE CLOSE CLOSE CLOSE AC IN - POWER

BEDIENUNGSANLEITUNG

97100L

SW-Stahl

Ansicht von hinten

8 Griff, klappbar
9 Stabantenne, drehbar

10 OPEN / CLOSE Knebel zum Öffnen (OPEN) / Schließen (CLOSE) des Batteriefachs und des AUX IN-Fachs

11 Batteriefachdeckel für darunter liegendes Batteriefach
12 AC IN \~ Gummiverschluss der darunter liegenden Buchse für das Netzkabel
13 POWER ON/OFF Netzschalter: Gerät einschalten (ON) / ausschalten (OFF)
14 AUX IN Deckel für darunter liegendes Fach mit Anschluss (3,5 mm Klinkenstecker) für externes Wiedergabegerät

7. STROMVERSORGUNG

Netzanschluss

1. Schließen Sie alle Geräte an, bevor Sie die Stromversorgung herstellen.
2. Öffnen Sie den Gummiverschluss und verbinden Sie das Netzkabel mit dem Anschluss AC IN \~ am Gerät.
3. Stecken Sie den Netzstecker in eine gut zugängliche Steckdose, deren Spannung der Angabe auf dem Typenschild des Gerätes entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

HINWEIS: Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

www.swstahl.de

97100L

SW-Stahl

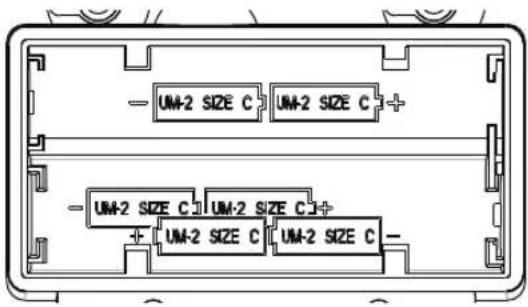

Batterien einlegen/wechseln

GEFAHR!

• Beachten Sie beim Einlegen der Batterien die richtige Polarität (+/-).

• Entfernen Sie die Batterien aus dem Gerät, wenn Sie das Gerät längere Zeit nicht benutzen.

• Drehen Sie die beiden Knebel gegen den Uhrzeigersinn (OPEN) und öffnen Sie das Batteriefach auf der Rückseite des Gerätes.

1. Legen Sie 6 Batterien LR14 (1,5 V) ein (nicht im Lieferumfang enthalten). Beachten Sie die Grafik im Batteriefach zur Polarität (+/-).

2. Schließen Sie das Batteriefach und drehen die beiden Knebel bis zum Anschlag im Uhrzeigersinn (CLOSE).

Umschalten Batterie-/Netzbetrieb

• Ohne angeschlossenes Netzkabel befindet sich das Gerät im Batteriebetrieb. Beim Einstecken des Netzkabels in das Gerät wird dieses auf Netzbetrieb umgeschaltet.
• Mit angeschlossenem Netzkabel ist kein Batteriebetrieb möglich.
• Stellen Sie sicher, dass das Gerät nach Gebrauch ausgeschaltet ist (POWER OFF), um unnötigen Strom- und Batterieverbrauch zu vermeiden.

97100L

SW-Stahl

8. ANSCHLÜSSE

VORSICHT: Achten Sie darauf, dass das Werkstatt-Radio und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen. Lesen Sie auch die Bedienungsanleitungen der Geräte, die Sie anschließen wollen.

AUX

Am Klinkenstecker des Stereo-Eingangs AUX IN können Sie externe Abspielgeräte, z. B. einen MP3-Player, anschließen und den Lautsprecher des Werkstatt-Radios zur Wiedergabe nutzen.

1. Regeln Sie die Lautstärke mit – VOLUME + herunter.
2. Drehen Sie die drei Knebel gegen den Uhrzeigersinn (OPEN) und öffnen Sie das AUX IN-Fach auf der Rückseite des Gerätes.
3. Verbinden Sie ein externes Abspielgerät mit dem Klinkenstecker des ausgeschalteten Werkstatt-Radios.
4. Schließen Sie das AUX IN-Fach und drehen die drei Knebel bis zum Anschlag im Uhrzeigersinn (CLOSE).
5. Drehen Sie den linken Drehregler auf AUX.
6. Starten Sie die Wiedergabe am Abspielgerät.
7. Regeln Sie die Lautstärke mit – VOLUME + und am Abspielgerät.

www.swstahl.de

97100L

SW-Stahl

9. GRUNDBEDIENUNG

Gerät ein-/ausschalten

• Drücken Sie den Schalter POWER ON/OFF auf ON, um das Gerät mit dem Netzschalter einzuschalten.
• Schalten Sie den Schalter POWER ON/OFF auf OFF, um das Gerät mit dem Netzschalter auszuschalten.
• Nach ca. 15 Minuten ohne Signal schaltet sich das Gerät automatisch in den Stromsparmodus.
• Aus dem Stromsparmodus schalten Sie das Gerät durch Drehen des linken Drehreglers ein.
• Um das Gerät vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

Lautstärke einstellen

- Mit dem rechten Drehregler – VOLUME + stellen Sie die Lautstärke leiser/lauter.

Betriebsart wählen

- Drehen Sie bei eingeschaltetem Gerät den linken Drehregler, um zwischen den Betriebsarten FM (Radio), ⚙ (Bluetooth) und AUX zu wählen.

97100L

SW-Stahl

10. RADIO

- Wählen Sie mit dem linken Drehregler die Betriebsart Radio (FM).

10.1 SENDER EINSTELLEN

Auf dem Display können Sie die eingestellte Frequenz ablesen.

• Drehen Sie die Stabantenne. Probieren Sie verschiedene Positionen aus, um die UKW-Empfangsqualität zu verbessern und verändern Sie ggf. den Standort des Gerätes.
• Drücken Sie ca. 1 Sekunde die Taste TUN – / PR – oder TUN + / PR +, um den automatischen Suchlauf zu aktivieren. Der Suchlauf endet beim ersten Sender mit ausreichend starkem Signal.

10.2 SENDER SPEICHERN/AUFRUFEN

Sie können bis zu 20 UKW-Sender speichern.

Automatische Sendersuche

Die automatische Sendersuche (AMS) sucht und speichert automatisch die ersten 20 Sender mit ausreichendem Empfang.

1. Wählen Sie mit dem linken Drehregler die Betriebsart Radio (FM).
2. Drücken Sie gleichzeitig für ca. 5 Sekunden die Tasten TUN - / PR - und TUN + / PR + (AMS). Die Sendersuche beginnt und die ersten 20 gefundenen Sender werden automatisch mit aufsteigender Frequenz auf den Programmplätzen 1 bis 20 gespeichert. Der Sender auf dem ersten Programmplatz wird automatisch wiedergegeben.

Gespeicherte Sender aufrufen

- Drücken Sie die Taste TUN – / PR – oder TUN + / PR +, um die gespeicherten Sender aufzurufen.

www.swstahl.de

97100L

SW-Stahl

11. BLUETOOTH-VERBINDUNG

1. Wählen Sie mit dem linken Drehregler die Betriebsart, am auf die Betriebsart Bluetooth (bt) umzuschalten. Ein akustisches Signal ertönt und im Display blinkt das Symbol
2. Schalten Sie das Abspielgerät (z. B. Smartphone) ein und starten Sie dort die Bluetooth-Verbindung. Das Abspielgerät sollte nun die Gerätekennung „97100L“ empfangen.
3. Stellen Sie am Abspielgerät die Verbindung zum Werkstatt-Radio her. Im Falle einer Passwortabfrage geben Sie „0000“ ein. Beide Geräte sind nun miteinander verbunden. Das Symbol ⑧ leuchtet.
4. Starten Sie nun am Abspielgerät die Wiedergabe eines Musiktitels. Der Ton wird vom Werkstatt-Radio wiedergegeben.
5. Mit den Tasten TUN - / PR - und TUN + / PR + wählen Sie die Musiktitel.

HINWEISE:

• Abspielgeräte speichern u. U. die Kennung des Gerätes. Bei einem erneuten Verbindungsaufbau entfällt dann ggf. bei aktivierter Bluetooth-Funktion das manuelle Herstellen der Verbindung.
• Geht während der Wiedergabe am Smartphone ein Anruf ein, wird die Wiedergabe unterbrochen. Das Gespräch wird nicht über die Lautsprecher wiedergegeben. Nach Beenden des Telefonats wird die Wiedergabe fortgesetzt.

Verbindung trennen

Trennen Sie die Bluetooth-Verbindung, indem Sie die Funktion Bluetooth am Abspielgerät ausschalten.

97100L

SW-Stahl

12. REINIGUNG

VORSICHT: Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigen.

- Falls erforderlich, reinigen Sie das Gerät mit einem weichen, trockenen Tuch.

13. ENTSORGEN

Altgeräte und Batterien dürfen nicht im normalen Hausmüll entsorgt werden.

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden. Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.

Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei den kommunalen Sammelstellen entsprechende Behälter zur Batterie-Entsorgung bereit. Sie als Verbraucher sind gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle Ihrer Gemeinde, Ihres Stadtteils oder im Handel abzugeben. Nur so können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.

Batterien und Akkus, die mit den aufgeführten Buchstaben versehen sind, beinhalten u. a. folgende Schadstoffe: Cd (Kadmium), Hg (Quecksilber), Pb (Blei).

www.swstahl.de

97100L

SW-Stahl

14. PROBLEMLÖSUNGEN

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren. Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unser Service Center.

Fehler Mögliche Ursachen / Maßnahmen
Das Gerät lässt sich nicht einschalten.	Ist das Netzkabel richtig angeschlossen?Überprüfen Sie den Anschluss.
Kein Ton	Ist die Lautstärke heruntergeregelt?
	Sind angeschlossene Geräte eingeschaltet (z. B. MP3-Player)?
	Ist die Lautstärke am Abspielgerät zu niedrig eingestellt?
	Ist die richtige Betriebsart gewählt?
	Bluetooth:- Ist am Abspielgerät Bluetooth aktiviert?- Ist das Abspielgerät bei einem anderen Gerät angemeldet?
	Wurde die Wiedergabe unterbrochen?
Schlechter Radioempfang	Ist die Stabantenne richtig ausgerichtet?
Störgeräusche während des Betriebes	Bei evtl. auftretenden Störgeräuschen entfernen Sie ggf. Mobiltelefone, Tablets oder andere Geräte mit Funkwellenbetrieb aus der näheren Umgebung des Werkstatt-Radios.
Unerklärliche Fehlfunktionen	Gerät ausschalten und Netzstecker ziehen. Netzstecker nach ca. 5 Sekunden einstecken und Gerät wieder einschalten.

97100L

SW-Stahl

Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unsere Hotline:

0800 5000 136

(Montag bis Freitag, 8.00 bis 18.00 Uhr / kostenlos aus dem Festnetz, sowie den Mobilfunknetzen)

oder per E-mail an:

[e-mail]

www.swstahl.de

97100L

SW-Stahl

15. TECHNISCHE DATEN

Elektrische Daten

Netzspannung: 230 V \~ 50 Hz

Batteriebetrieb: 6x LR14, C (1,5 V)

Leistungsaufnahme: Maximal ca. 9 W

In Standby: < 0,5 W

Ton

Audioausgangsleistung: 5 W (RMS)

System

UKW (FM): 87,5 - 108 MHz

Abspielbare Formate: MP3, WMA

Bluetooth: Bluetooth v2.1 (A2DP, AVRCP)

Frequenzbereich: 2402 – 2480 MHz

Sendeleistung: Maximal 2,5 mW

Reichweite: bis zu 15 m

Anschlüsse

AUX: Eingang: 1x ∅ 3,5 mm Klinkenstecker

Allgemeines

Schutzart: IPX5 (mit korrekt verschlossenen Öffnungen Schutz gegen Strahlwasser)

Abmessungen (B x T x H): ca. 198 x 188 x 274 mm

Gewicht: ca. 4,66 kg

Umgebungsbedingungen: Betriebstemperatur: 5 °C – 35 °C

Luftfeuchtigkeit: 40 % bis 80 % relativ

Technische Änderungen vorbehalten.

22

97100L

SW-Stahl

16. GARANTIE

Liebe Kundin, lieber Kunde,

vielen Dank für Ihre Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger Qualitätskontrolle gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Die Gewährleistungszeit für elektronische Geräte entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

Sollte an diesem Gerät wider Erwarten ein technisches Problem auftreten, so beachten Sie bitte die folgenden Punkte:

Die Garantie und Gewährleistungszeit für Ihr Gerät beträgt 24 Monate ab Kaufdatum. Bitte bewahren Sie hierzu den Kaufbeleg auf.

Die Garantie und Gewährleistung bezieht sich nur auf solche Mängel, die auf Herstellungs- oder Materialfehler zurückzuführen sind.

Für Schäden aufgrund unsachgemäßer Handhabung oder unsachgemäßem Eingriff und für Schäden aufgrund Blitzeinschlag, Überspannung, Stromausfällen, Brand oder anderen natürlichen Katastrophen kann keine Garantie oder Gewährleistung übernommen werden. Soll dennoch eine Reparatur des Gerätes durchgeführt werden, so erhalten Sie einen Kostenvoranschlag.

Die Garantie und Gewährleistung erlischt auch, wenn das Produkt von einer unbefugten Person verändert oder repariert wurde, die Seriennummer des Produktes geändert oder entfernt wurde, das Produkt außerhalb des Bereiches seines vorgesehenen Verwendungszweckes verwendet wurde / wird oder wenn die Gewährleistungsfrist abgelaufen ist.

Bewahren Sie bitte unbedingt den Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden.

Sollte ein technisches Problem auftreten, so setzen Sie sich bitte mit unserer Hotline in Verbindung.

Im Rahmen der Gewährleistung behalten wir uns das Recht vor, das Gerät zu reparieren oder gegen ein vergleichbares Gerät zu tauschen.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

www.swstahl.de

97100L

SW-Stahl

Notizen:

BEDIENUNGSANLEITUNG

24

SW-Stahl GmbH

Tel. [phone] / 46438-0

An der Hasenjagd 3

Fax [phone]

D-42897

Remscheid

E-Mail:

[e-mail]

97100L

SW-Stahl

SERVICE-KARTE

Produktdaten:

Modell 97100L

Seriennummer

Kaufdatum

SW-Stahl GmbH Tel. [phone] / 46438-0

An der Hasenjagd 3 Fax [phone]

D-42897 Remscheid

E-Mail: [e-mail]

97100L

SW-Stahl

Workshop radio

E-Mail: [e-mail]

97100L

SW-Stahl

CARTE D'APRÈS-VENTE

E-Mail: [e-mail]

SW-Stahl
