BEDIENUNGSANLEITUNG S3249 SW-Stahl

Schallleistungspegel:

105.2 dB (A)

Gewicht:

1,11 kg

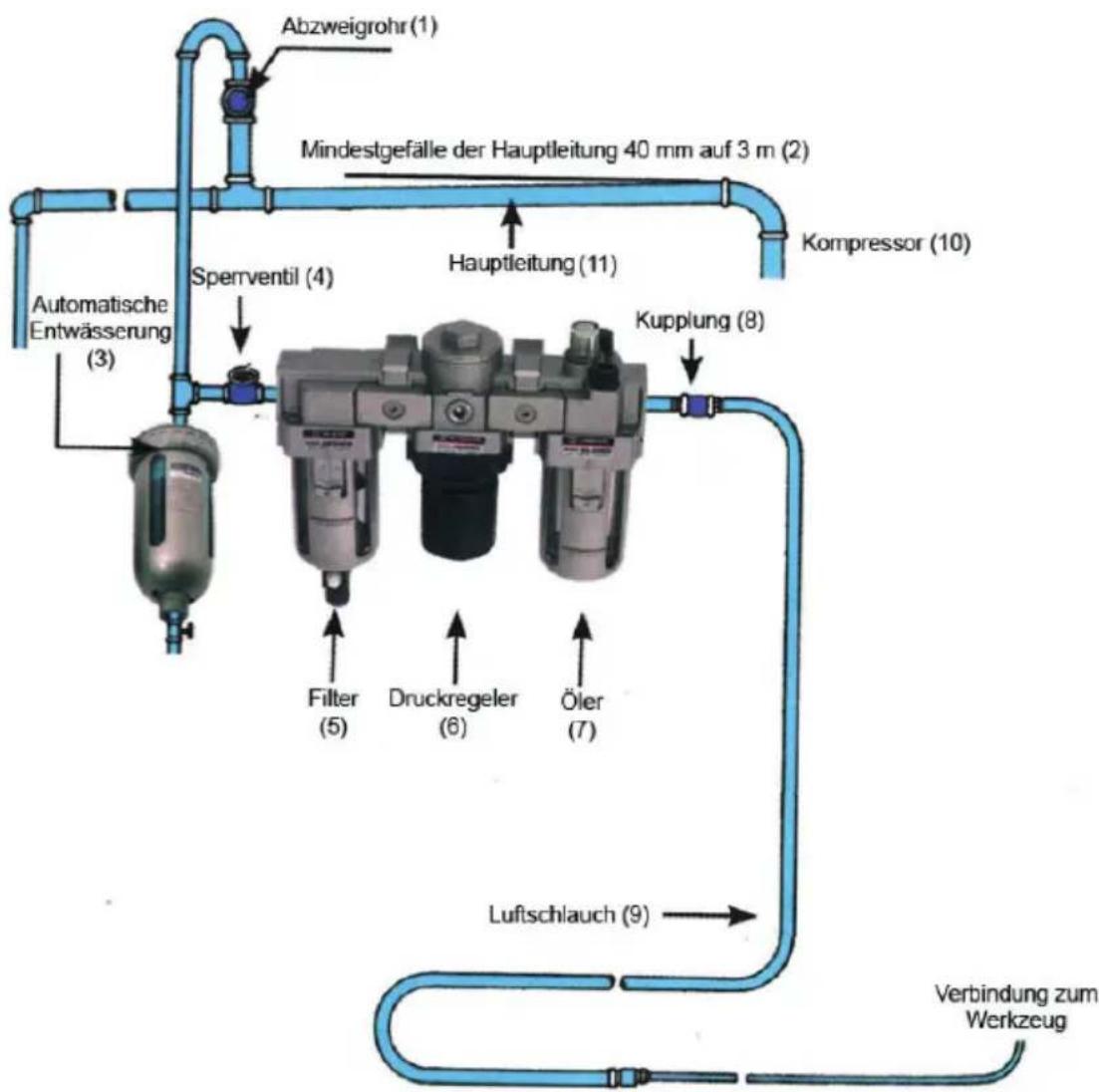

1. Abzweigrohr
2. Mindestgefalle der Hauptleitung 40 mm auf 3 m.
3. AutomatischeEntwasserung
4. Sperrventil
   5.Filter
5. Druckregler
6. Oler
7. Kupplung
8. Luftschlauch
9. Kompressor
10. Hauptleitung

INBETRIEBNAHME:

1. Füllen Sie vor dem Betrieb einige Tropfen säure- und harzfreies Druckluftöl in den Luftteinlass des Geräts.
2. Vor dem Anschluss des Geräts die Kupplungen und Schläuche durch kurzes Freiblasen reinigen Achten Sie auf einen ausreichenden Durchmesser von Schlauch und Kupplungen. ACHTUNG: DIE DURCHMESSER DER DRUCKLUFTSCHLÄUCHE SIND NIE ZU GROSS, ABER MEISTENS ZU KLEIN GEWÄHLT!
3. Der unter Last am Luftseinlass des Geräts gemessene Arbeitsdruck sollte 6,3 bar betragen. Ein höherer Druck bedeutet stärkeren Verschleiß und kann Schäden am Gerät verursachen. Ein Druckabfall auf 5,5 bar bedeutet extremen Leistungsverlust.
4. Eine gute Luftqualität ist lebensnotwendig für jeder Druckluftwerkzeug. Die Luft muss sauben trocken und geält sein. Die Beste Lösung ist eine komplette Wartungseinheit, bestehend aus Luftfilter, Regler und Nebelöler, hochstens 6-8 m vom Werkzeug entfernt installiert. Der Öler sollte auf 3-6 Tropfen pro Minute eingestellt sein (Schauglas). Die Schlauchlänge zwischen Werkzeug und Wartungseinheit sollte 8 m nicht übersteigen!
5. Wir empfehlen eine zentrale Ölereinheit zur optimalen Schmierung der Werkzeuge. Es konnen bis zu 80% Öl eingespart werden, was natürlich auch die Qualität der Atemluft des Anwenders verbessert, da kein überschüssiges Öl in die Luft geblasen wird.
6. Nach spätestens 60 Arbeitsstunden sollen das Schlagwerk des Schlagschraubers leicht abgeschmiert werden. Zuviel Fett beeinträchtigt die Leistung des Schlagschraubers, da das Schlagwerk verklebt.
7. Soltte das Werkzeug über einen längeren Zeitraum ruhen, muss es vorher grundlich geol't werden. Vor dem Einsatz beachten Sie dannitte die Punkte 1 und 2.
8. Die Leistung und die Drehrichtung wird durch Drehen des Hebels eingestellt. Rechtslauf = Pfeil nach rechts / Linklauf = Pfeil nach links.
9. Die Leistung kann über den Hebel in drei Stufen für Rechts- und eine Stufe für Linklauf eingestellt werden.

SICHERHEITSVORSCHRIFTEN:

1. Bei einem Antriebsvierkant mit Bohrung ist die Stecknuss mit einem Stahlstift und Gummiring zu sichern. Ist der Antriebsvierkant mit einem Federring ausgerüstet, so ist dieser regelmäßig auf ausreichende Spannung zu überprüfen und bei Bedarf auszutauschen. Eine Stecknuss, die nicht wie hier beschrieben gesichert ist, kann sich vom Gerät lösen und Schaden verursichen. Lassen Sie daher das Druckluftwerkzeug niemals im Leerlauf hochdrehen, wenn eine Stecknuss auf dem Antrieb sitzt.
2. Verwenden Sie nur geeignete Schlagschrauber-Stecknüsse.
3. Das Druckluftwerkzeug solle nur zum Lösen / Festziehen von Schrauben benutzt werden.
   Schäden, die sich aus Nichtbeachtung dieser Anleitung, durch unsachgemäß Anwendung oder Manipulationen am Gerät ergeben, sind von der Gewährleistung ausgeschlossen. Technische Veränderungen behalten wir uns vor.
4. Das Tragen von weiter Kleidung und langen offen Haaren ist während der Nutzung von Druckluftwerkzeugen untersagt. - UNFALLGEFAHR
5. Tragen Sie unbedingt einen Gehorschutz, Arbeitshandschuhe und eine Schutzbrille.
6. Schlauchverbindungen auf festen Sitz prufen. Keine beschädigten Druckschläuche verwenden

Für Schäden, welche durch Nichtbeachtung dieser Betriebsanleitung oder durch unsachgemäße Reparatur entstehen, können wir keine Garantie übernehmen. Änderungen, die dem technischen Fortschnitt dienen, behalten wir uns vor.

SW STAHL

PROFESSIONAL TOOLS

USERGUIDE

Wir erklaren in alleiniger Verantwortung, dass die Bauart des:

folgenden einschlagigen Bestimmungen entspricht:

Hersteller Unterschrift:

Remscheid, den: 30.09.2019

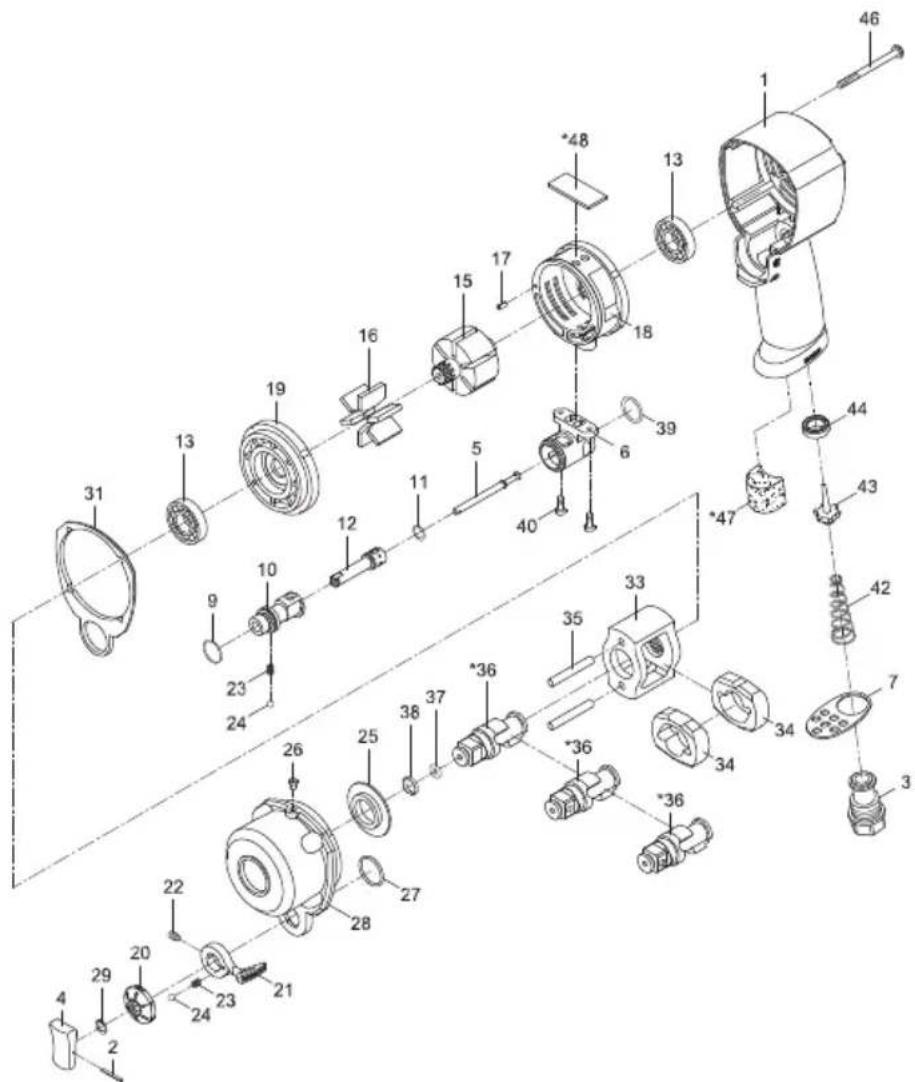

Index No.	Parts No.	Description	Index No.	Parts No.	Description
1	41-4011P01	Motor Housing	25	41-401025	Anvil Bushing
2	SP01061400	Spring Pin (1.6x14)	26	41-401254	Oll Cap (1/8")
3	41-401103	Air Inlet	27	OR01705105	O-Ring (17.5x1.5)
4	41-401104	Trigger	28	41-401128	Hammer Case
5	41-401105	Valve Stem	29	ISTW-7	Retaining Ring (ISTW-7)
6	41-401106	Reverse Valve Bushing	31	41-401135	Gasket
7	43-413707	Exhaust Diffuser	33	41-401108	Hammer Cage
9	82209	O-Ring (14x1)	34	41-401111	Hammer (2)
10	41-401110	Reverse Valve	35	41-401117	Hammer Pin (2)
11	516114	O-Ring (8x1)	*36	43-401102-11	Anvil (R-Type 1/2")
12	41-401112	Control Valve		43-401102-12	Anvil (RH-Type 1/2")
13	072021	Ball Bearing (2) (EE4)		43-401102-13	Anvil (M-Type 1/2")
15	41-401115	Rotor	37	40305	O-Ring (6.5x2)
16	41-401116	Rotor Blade (6)	38	40303	Retaining Ring
17	70117-13	Spring Pin (2.5x5)	39	62009	O-Ring (14.5x1.5)
18	41-401118	Cylinder	40	41-401250	Screw (2)
19	41-401119	Front End Plate	42	43-403847	Valve Spring
20	41-401120	Control Valve Knob	43	43-403348	Valve Stem
21	41-401121	Reverse Valve Lever	44	41-400245	Rubber Spacer
22	41-401164	Set Screw (M3x5)	46	41-401130	Screw (4) (M4x50)
23	41-401123	Spring (2)	*47	75-725153	Muffler Material
24	52245	Steel Ball (2) (3/32")	*48	41-401151	Muffler Material
