BEDIENUNGSANLEITUNG CS-RZ71VKEW PANASONIC

Bedienungsanleitung 68-89

Klimagerät

Bevor Sie das Gerät in Betriebnehmen,lesen Sieitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.

Das mitgelieferte Installationshandbuch solte aufbewahrt und vor der Installation vom Installateur gelesen werden.

Die Fernbedienung ist im Innengerat verpackt und wird vorder Installation durch den Installateur entfernt.

ACXF55-22580

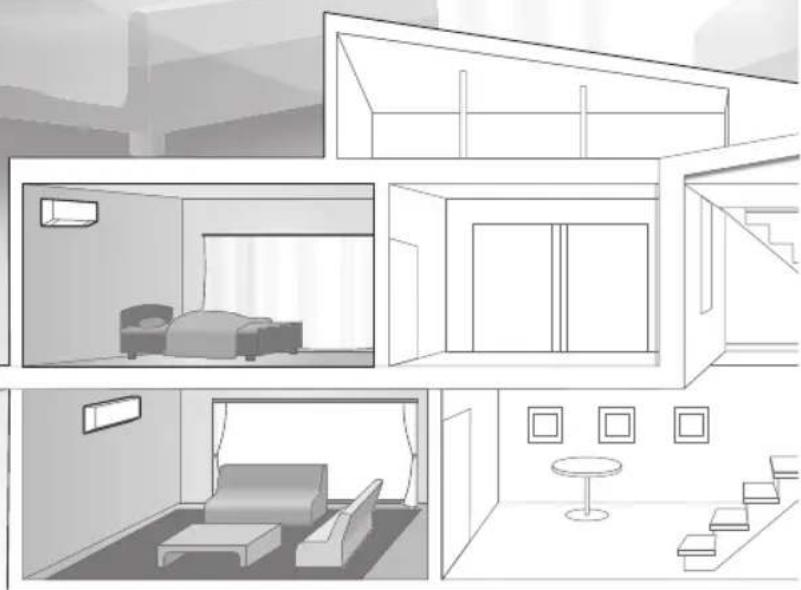

Bietet maximalen Komfort sowie saubere Luft und setzen optimale Energiesparmethoden ein.

Flexibilität zum

Anschlieben von

Single-Split-oder Multi

Split-Klimaanlagen

nach Ihren

Bedürfnissen.

Naheres zu den Features

dieses Produktis siehe im

Produktkatalog.

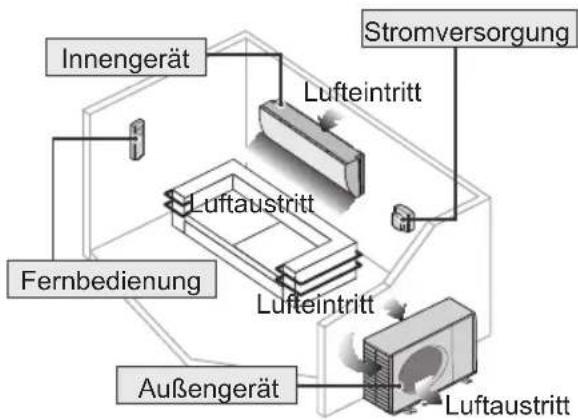

Die

Reichweite der Fernbedienung zum Empfänger beträgt maximal 8 m.

Display und Funktionen der Fernbedienung können je nach Modell variieren.

Kurzanleitung

Einlagen der Batterien

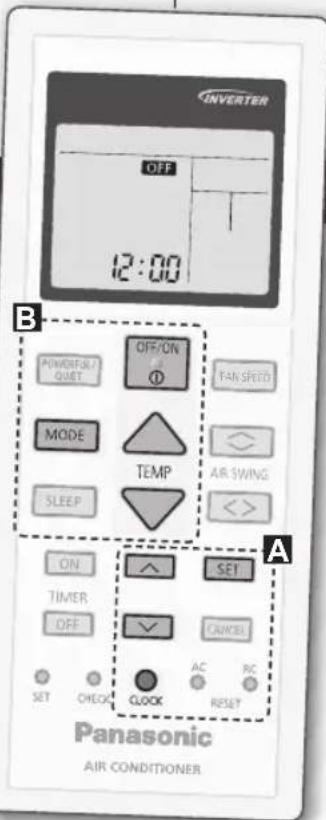

A Einstellen der Uhr

① Deckel der Fernbedienung nach unten wegziehen.
② Batterien einlagen (AAA oder R03).
③ Batteriefach schlieben.

1 drucken und gewünschte Uhrzeit einstellen.

• Drucken Sie

etwa 5 Sekunden

lang, um zwischen

der 12-Stunden- und

der 24-Stunden

Anzeige zu wechseln.

② Bestätigen

Wir danken Ihnen für den Kauf Ihres Panasonic-Klimagerats.

Inhalt

Sicherheitshinweise.... 70-81

Bedienung 82-83

Funktionsdetails. 84-85

Reinigungsanweisungen... 86

Störungssuche 87-89

Informationen 93

Zubehör

Fernbedienung
- 2 Batterien des Typs AAA bzw. R03
Fernbedienungshalter
- 2 Schrauben für Fernbedienungshalter

Die Abbildungen in thisem Handbuch dienen zur Erläuterungszwecken und können sich von dem tatsächlichen Gerat unterschieden. Sie konnen durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

Grundlegender Betrieb

1 Drucken Sie OFFON um das Gerat einbzw. auszuschalten.

• Achten Sie darauf, dass auf der Anzeige OFF erscheinen muss, bevor Sie das Gerät einschalten können.

② Drücken Sie MODE um den gewünschten Modus auszuwahlen.

③ Gewünschte Temperatur einstehen.

Einstellbereich:

16.0°C~30.0°C/

60^ 86^

Um die Temperaturanzeige zwischen ^ C und F zu wechseln, ist ca. 10 Sekunden lang zu drucken.

Sicherheitshinweise

Um Personen- oder Geräteschäden zu

vermeiden, sind die nachfolgend aufgeführten

Sicherheitschinweise zu beachten:

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Dieses Gerat ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht.

VORSICHT

Die Nichtbeachtung
deses Hinweises
kann zu schweren
Verletzungen
oder gar zum Tod
fuhren.

ACHTUNG

Die

Nichtbeachtung
dieses Hinweises
kann zu

Verletzungen

oder zu

Beschädigungen führn.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist daraufhin, dass eine bestimmte Tätigkeit NICT durchgeführt werden darf.

These Symbole weisen daraufhin, dass bestimmte Tätigkeiten durchgefuhrt werden MUSSEN.

VORSICH

Innen- und Außergerät

Dieses Gerät kann von Kindern ab 8
Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit dieser Gemär
haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollenn nicht mit dem Gerät speilen. Reinigung und Benutzerwartung sollenn nur von Kindern durchgeführt werden, wenn diese darauf beaufsichtigt werden.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu halten, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäß Installation und Handhabung kann elektrische Schäge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung. Durch den Einsatz ungeeigneter Verfahren oder die Verwendung inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte Verletzungen hervorgerufen werden.

Stellen Sie das Gerät nicht in einer potenziell explosiven oder entfl ammbaren Atmosphäre auf. Bei Nichtbeachtung kann es zu Branden kommt.

Fassen Sie nicht in das Innen-oder Außergerät und stecken Sie auch keine Gegenstände hinein, drehende Teile konnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außererat an, da die Gefahr von Stromschlagen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf.

Stellen oder setzen Sie sich nicht auf das Außergerät, Sie konnten herunterfallen und sich verletzen.

Fernbedienung

Kinder sollenn Sie nicht mit der Fernbedienung spielen halten, da sonst die Gefahr besteht, dass sie Batterien verschlucken konnten.

Stromversorgung

Verwenden Sie keine modifi zierten oder miteinander verbundenen oder nicht spezifi zierten Netzkabel und auch keine Verlangerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschlage zu vermeiden:

Schlieben Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.
- Das Klimagerätarf nicht mit nassen oder feuchten Händen bedient werden.
- Das Netzkabelarf nicht geknicht werden.
Das Klimagerat darf nicht durch Einstecken oder Herausziehen des eventuell vorhandenen Steckers ein-bzw. ausgeschaltet werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerat zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschlage oder Brände zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschlage zu vermeiden:

• Stecken Sie den eventuellvorhandenen Netzstecker richtig in die Steckdose.
  Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weg gewischt werden.

Im Fall einer Funktionstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zuziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen) Beispiele für Funktionstörungen bzw. Fehlfunktionen

• Der Fehlerstrom-Schutzschalter lost haufg aus.
• Es riecht verbrannt.
• Ungewöhnliche Gerausche oder Vibrationen.
  Wasser tropf aus dem Innengerat.
• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.
  Die Ventilatordrehzahl wird nicht geregelt.
• Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.
• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird.

Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an ihren Fachhändler.

Dieses Gerat muss geerdet sein, um Stromschlage oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrenen Sie die Stromversorgung,

• bevor das Gerat gereinigt oder gewartet wird,
• wenn das Gerät längerere Zeit außer Betrieb genommen werden soll, oder
• wenn starke Gewitter herrschen.

Sicherheitshinweise

ACHTUNG

Innen- und Außergerät

Um Beschädigungen oder eine Korrosion des Gerats zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pfl anzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden können.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Um Unterlösungen zu vermeiden, sollenn Haustiere oder Pfl anzen nicht direkt dem Luftstrom ausgesetzt werden.

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie konnten sich sonst verletzen.

Das Klimagerätarf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerä einschalten.

Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden.

Um Verletzungen zu vermeiden, damit Gerät nicht zu Reinigungszwecken auseinandergebnut werden.

Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr.

Stellen Sie keine Vase oder andere Wasserergefälle auf das Gerät. Ansonsten konnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlagen führen könnte.

Während des Betriebs sollte vermieden werden, Fenster bzw. Turen langere Zeit offen zu halten, da es anderenfalls zu einem ineffi zienten Energieverbrauch und unangenehmen Temperaturschwankungen kommt kann.

Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung

-fachgerecht angeschlossen wird,

• nicht direkt in einen Abfluss gefuhrt wird, bei dem Rückstaugefahr besteht,

• nicht in einen mit Wasser gefüllten Behälter geführt wird.

Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig geluftet werden.

Nach einer langenutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

Fernbedienung

Es sollenne keine wiederaufl adbaren Ni-Cd-Akkus verwendet werden. Diese konnten die Fernbedienung beschädigen.

Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:

• Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung langere Zeit nicht benutzt wird.

• Es sind stets neue Batterien gleichen Types einzulegen, wobei die Polarität zu beachten ist.

Stromversorgung

Um Stromschlag zu vermeiden,ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel hersus.

VORSICHT

Dieses Gerät ist mit R32 (schwaches brennbares Kältemittel) gefüllt. Falls das Kältemittel ausläuft und einer externen Zündquelle ausgesetzt wird, besteht Brandgebung.

Innen- und Außergerät

Das Gerät sollte in einem Raum mit einer Wohnfläche größter als Amin (^2) installiert und/oder betrieben werden. Es sollte von Zündquellen wie Hitze/Funken/offenen Flammen oder explosionsgefahrdeten Bereichen wie Gasgeräten, Gaskochern, netzformigen Gasversorgungssystemen oder Elektroküchengeräten usw. ferngehalten werden. (Bitte beachten Sie hierzu Tabelle A Montageanleitung Tabelle für Amin (^2) )

Beachten Sie, dass das Kältemittel evtl. geruchlos ist. Daher wird dringend empfohlen, dass geeignete Gasmelder für brenbare Kältemittel vorhanden, betriebsbereit und in der Lage sind, vor Lecks zu warnen.

Halten Sie eventuell erforderliche
Lüftungsöffnungen von Hindernissen frei.

Unterlassen Sie es, das Gerät gewaltsam zu öffnen oder zu verbrennen, da es unter Druck stehen. Setzen Sie das Gerät auch keinen halten Temperaturen, Flammen, Funken oder anderen Zündquellen aus. Anderenfalls kann es explodieren und Verletzungen verursachen.

Vorsichtsmaßnahmen für die Verwendung des Kältemittels vom Typ R32

Die grundlegenden Installationsverfahren sind mit denen bei Modellen mit konventionellen Kaltemitteln (R410A, R22) identisch.

Da der Arbeitsdruck hoher als bei Modellen mit dem Kältemittel R22 ist, gibt es einzel gesonderte Rohrleitungen, Montageschritte und Wartungswerkzeuge. Insbesondere, wenn Sie ein Kältemittel-R22-Modell durch ein neues Kältemittel-R32-Modell ersetzen, tauschen Sie immer an der AuBeneinheit die herkommlichen Rohre und Überwurfmuttern durch die speziellen R32- und R410A-Rohrleitungen und -Überwurfmuttern aus. Für R32 und R410A kann an der AuBeneinheit und für das Rohr die gleiche Überwurfmutter verwendet werden.

Die Vermischung verschiedener Kältemittel in einem System ist entsprech. Modelle, die die Kältemittel R32 und R410A verwenden, haben einen unterschiedlichen Ladeanschluss-Gewindedurchmesser, um eine fehlerhafte Befüllung mit dem Kältemittel R22 zu verhindern und die Sicherheit zu erhöhen. Überprüfen Sie dies deshalb im Voraus. [Der Ladeanschluss-Gewindedurchmesser für R32 und R410A beträgt 1/2 Zoll.]

Es ist immer sicherzustellen, dass keine Fremdstoffe (Ol, Wasser usw.) in die Rohrleitungen eindringen. Versiegeln Sie darüber hinaus ordnungsgemäß die Öffnungen, wenn Sie die Rohrleitungen lagern, indem Sie sie suklemen, sukleben usw. (Die Handhabung von R32 ist mit der von R410A vergleichbar.)

• Betrieb, Wartung, Reparatur und Rückgewinnung des Kältemittels sollen den im Umgang mit brennbaren Kältemitteln geschultem und zertifi ziertem Personal und entsprechend den Empfehlungen des Herstellers durchgefuhrt werden. Alle Personen, die ein System oder damit verbundene Systemteile bedieren, warten oder instand halten, müssen davon geschult und zertifi ziert sein.

Sicherheitshinweise

• Sümmtliche Teile des Kühlkreislaufs (Verdampfer, Luftkühler, AHU, Kondensatoren oder Flüssigkeitssammler) sowie die Rohrleitungungen dürfen sich nicht in der Höhe von Wärmequellen, offen Flammen, Betriebsgasgeräten oder laufenden elektrischen Heizgeräten befi den.

• Der Benutzer/Eigentümer oder sein Bevollmächtigter muss die Alarme, die Gerätebeatmung und die Melder mindestens einmal jährlich, sowieit nach nationalen Vorschriften erforderlich, regelmäßig überprüfen, um ihre ordnungsgemäße Funktion zu gewährleisten.

Ein Betriebsbuch ist zu führen. Die Ergebnisse dieser Prüfungen sind im Betriebsbuch zu vermerken.

• Bei Lüftungen in besetzten Räumen ist zu prufen, ob keine Behinderung vorliegt.

Vor der Inbetriebnahme eines neuen Kältesystems sollte die für die Inbetriebnahme des Systems verantwortliche Person sicherstellen, dass geschultes und zertifi ziertes Bedienpersonal anhand der Betriebsanleitung über den Aufbau, die Überwachung, den Betrieb und die Wartung des Kältesystems sowie die zu beachtenden Sicherheitsvorkehrungen und die Eigenschaften und Handhabung des verwendeten Kältemittels eingewiesen wird.

Die allgemeinen Anforderungen an geschultes und zertifi ziertes Personal sind nachfolgend angegeben:

a) Kenntnisse in puncto Gesetzgebung, Vorschriften und Normen im Zusammenhang mit brennbaren Kaltemitteln,
b) Detaillierte Kenntnisse und Fähigkeiten zu folgenden Themen: Umgang mit brennbaren Kältemitteln, persönliche Schutzausrückung, Verhinderung von Kältemittelaustritt, Umgang mit Flaschen, Befüllung, Lecksuche, Rückgewinnung und Entsorgung,

c) Fähigkeit, die Anforderungen der nationalen Gesetzgebung sowie der Vorschriften und Normen zu verstehen und in der Praxis anzuwenden und
d) Absolvieren einer kontinuierlichen Fort- und Weiterbildung zur Aufrechterhaltung these Know-hows.
e) Rohrleitungen von Klimageräten sind in Aufenthaltsbereichen so zu installieren, dass sie gegen unbeabsichtigte Beschädigungen während Betrieb und Wartung geschlossen sind.
f) Gegen übermäßige Vibrationen oder Pulsieren der Rohrleitungen sind geeignete Vorsichtsmaßnahmen zu ergreifen.
g) Stellen Sie sichere, dass Schutzvorrichtungen, Kuhlleitungen und Verbindungsstücke gegen schädliche Umwelteinflüsse geschützt sind (z. B. Gefahren wie Ansammeln und Einfrieren von Wasser in Entlastungsleitungen oder das Ansammeln von Schmutz und Ablagerungen).
h) Ausdehnung und Kontraktion von langen Rohrleitungen in Kälteanlagen sind bei Auslegung und Installation (montiert und geschützt) so zu berücksichtigten, dass die Wahrscheinlichkeit eines hydraulischen Schlages mit Schäden an der Anlage minimiert wird.
i) Schützen Sie die Kälteanlage vor Beschädigungen und Bruch aufgrund von Bewegung von Möbeln oder Umbauten.
j) Um sicherzustellen, dass keine Undichtigkeiten auftreten, müssen vor Ort hergestellte Kältemittelanschluss in Innenräumen auf Dichtheit geprüf werden. Die Prüfmethode muss eine Empfindlichkeit von 5 Gramm Kältemittel pro Jahr oder better unter einem Druck von mindestens 0,25 mal dem maximalen zulässigen Druck (>1,04MPa, max 4,15MPa) haben. Es dar keine Leckage festgestellt werden.

1. Installation (Ort)

• Produkte mit brennbaren Kätemitteln sind entsprechend der in Tabelle A der Installationsanleitung angegebenen Mindestraumfläche, Amin (m²), zu installieren.
• Bei einer Feldladung muss der sich durch die entsprechliche Rohränge ergebende Einfl uss auf die Kältemittelfullung quantifi ziert, gemessen und gekennzeichnet werden.
• Es ist sicherzustellen, dass die Installation der Rohre auf ein Minimum reduziert wird. Vermeiden Sie die Verwendung von verbogenen Rohren und erlauben Sie keine spitzwinkligen Krümmungen.
• Es ist sicherzustellen, dass die Rohre vor technischen Schäden geschützt werden.
• Nationale Gasverordnungen,COMMUNALE REGELungen und Gesetzesind einzuhalten. Benachrichtigen Sie die zuständigen Behörden in Übereinstimmung mit allen geltenden Vorschriften.
  Sorgen Sie davon, dass alle mechanischen Verbindungen zu Wartungszwecken zuganglich sind.
  In Fällen, wo eine mechanische Belüfung erforderlich ist, sind die Lüftungsöffnungen frei von Hindernissen zu halten.
• Beachten Sie bei der Entsorgung des Produkts die Vorkehrungen von Punkt 12, und halten Sie die nationalen Vorschriften ein. Bei Fragen zur sachgemäßen Handhabung wenden Sie sichitte an die städtischen Amter vor Ort.

2. Wartung

2-1. Wartungspersonal

• Das System wird von einem geschulten und zertifi zierten Servicepersonal, das vom Benutzer oder Verantwortlichen eingesetzt wird, geprüft, regelmäßig überwacht und gewartet.
• Es ist sicherzustellen, dass die Füllmenge der Höhe des Zimmers entspricht, in dem die das Kätemittel enthaltenden Teile installiert sind.
• Stellen Sie sicher, dass die Kältemittelfällung nicht durchsickert.
  Jede qualifi zierte Person, die mit Arbeiten oder Eingriffen in einem Kaltemittelkreislauf beschäftigt ist, sollte im Besitz eines aktuell gultigen, von einer in der Branche anerkannten Prüfstelle ausgestelltenz Zertifikats sein, das ihre Kompetenz zum gefahrlosen Umgang mit Kaltemitteln gemäß einer anerkannten Industriespezifikation ausweist.
  Die Wartung solle nur gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, die die Unterstützung durch andere Fachkräfte erfordern,)dürfen nur unter der Aufsicht der für die Verwendung von brennbaren Kaltemitteln zuständigen Person durchgeführt werden.
  Die Wartung solle nur gemäß den Empfehlungen des Herstellers durchgeführt werden.

2-2. Tätigkeit

Vor Beginn der Arbeiten an Systemen mit brennbaren Kaltemitteln sind Sicherheitskontrollen notwendig, damit das Risiko einer Entzündung möglichst gering ist. Für die Reparaturarbeiten am Kältesystem müssen die Vorkehrungen unter Punkt 2-2 und 2-8 befolgt werden, bevor Arbeiten am System durchgeführt werden.
Die Arbeiten müssen gemäß einem kontrollierten Verfahren durchgeführt werden, um das Risiko zu minimieren, dass während der Arbeiten entzündliche Gase oder Dämpfe vorhanden sind.

Sicherheitshinweise

• Das gesamte Wartungspersonal und andere Mitarbeiter, die in der erhauen Umgebung arbeiten, müssen hinsichtlich des Wesens der durchgeführten Arbeiten angewiesen und überwacht werden.
• Vermeiden Sie Arbeiten in engen und geschlossenen Räumen. Achten Sie immer daraufuf, dass Sie sich nicht in der Nähe der Quelle befänden, mindestens 2 Meter Sicherheitsabstand einhalten oder die Freifläche in einem Radius von mindestens 2 Metern abgrenzen.
  Tragen Sie eine geeignete Schutzausrüstung, darunter einen Atemschutz, wenn die Bedingungen erfordern.
• Halten Sie alle Zündquellen und heihe Metalloberflächen fern.

2-3. Prüfung auf Vorhandsein von Kältemittel

• Der Bereich muss mit einem entsprechenden Kätemitteldetektor vor und während der Arbeiten überprüft werden, um sicherzustellen, dass der Techniker über eine mögliche brennbare Atmosphäre informiert wird.
• Es ist sicherzustellen, dass die verwendeten Leck-Detektoren für die Verwendung mit brennbaren Kätemitteln geeignet sind, d. h. dass sie funkenfrei, angemessen versiegelt und eigensicher sind.
• Für den Fall, dass Kältemittel ausgelaufen sind bzw. verschüttet wurden, luften Sie sofort den Bereich und halten Sie sich mit dem Rücken gegen den Wind und entfernt von der Austrittsstelle.
• Für den Fall, dass Kältemittel ausgelaufen sind bzw. verschüttet wurden, benachrichtigen Sie Personen, die sich in Windrichtung des ausgelaufenen/ verschütteten Produkts befinden, isolieren Sie den umgebenden Gefahrenbereich, und halten Sie unbefugte Personen fern.

2-4. Vorhandensein eines Feuerlöschers

• Wenn Arbeiten mit offener Flamme an den Kühlanlagen oder damit verbundenen Teilen durchgefuhrt werden sollen, müssen geeignete Feuerlöscheinrichtungen griffbereit sein.
• Ein Pulverfeuerloscher oder ein CO_2 -Feuerloscher muss in der Höhe des Ladebereichs griffbereit sein.

2-5. Keine Zündquellen

• Personen, die Arbeiten an einem Kältesystem durchführren, zu denen eine Offenlegung von Rohren gehört, die brennbare Kätemittel enthalten oder enthalten haben, dürfen keine Zündquellen verwenden, die zu einer Brand- oder Explosionsgefahr führen können. Die betreffende Person darf bei der Durchführung dieser Arbeiten nicht rauchen.

• Alle möglichen Zündquellen, darunter das Rauchen von Zigaretten, sollenn ausreichendweitweg vom Ort der Installation, Reparatur, Beseitigung und Entsorgung gehalten werden, wenn die Möglichkeit besteht, dass brennbare Kaltemittel an den umgebenden Raum freigegeben werden konnen.

• Vor Beginn der Arbeiten muss die Gegend um die Ausrüstung herum inpiziert werden, um sicherzustellen, dass keine Brand- oder Zündgebung vorhanden ist.
  -Rauchen verboten!Schilder müssen aufgestellt werden.

2-6. Belüfteter Bereich

• Es ist sicherzustellen, dass der Bereich im Freien ist oder ausreichend beluftet wird, bevor in das System eingegriffen oder Arbeiten mit offener Flamme durchgefuhrt werden.
• Eine gewisse Beluftung muss während des Zeitaums, in dem die Arbeiten durchgefuhrt werden, aufrecht erhalten bleiben.
  Die Belüfung sollte eventuell freigegebenes Kätemittel gefahrlos auflosen und vorzugsweise nach außen in die Atmosphäre abgeben.

2-7. Kontrollen der Kühlanlagen

• Wenn elektrische Bauteile ausgetauscht werden, müssen die neuen Teile für den betreffenden Zweck geeignet sein und die korrekten technischen Daten aufweisen.
  Die Wartungs- und Reparaturrichtlinien des Herstellers müssen stets eingehalten werden.
• Wenn Sie Fragen haben, wenden Sie sich an die technische Kundendienstabteilung des Herstellers.
  Die folgenden Überprüfungen gelten für Installationen mit brennbaren Kaltemitteln.

-Es ist sicherzustellen, dass die tatsächliche Füllmenge der Höhe des Zimmers entspricht, in dem die das Kätemittel enthaltenden Teile installiert sind.
Die Beluftungsgeräte und Steckdosen Funktionieren angemessen, und der Zugang zu ihren ist nicht verspersrt.
- Wenn ein indirekter Kuhlkreislauf verwendet wird, muss der Sekundärkreislauf auf das Vorhandsein von Kaltemittel kontrolliert werden.
Die Kennzeichnung an den Geräten muss weiterhin sightbar und lesbar sein. Unleserliche Kennzeichnungen und Schilder müssen ausgebessert werden.
-Kältetechnikrohre oder -bauteile sind an einer Position installiert, wo sie wahrscheinlich keinem Stoff ausgesetzt sind, der Kältemittel enthaltende Bauelemente durch Oxydation zerstoren kann. Eine Ausnahme besteht, wenn die Bauteile aus Werkstoffen bestehen, die von Natur aus gegen Korrosionen resistant sind, oder sie angemessen vor Korrosionen geschützt sind.

2-8. Kontrollen der elektrischen Geräte

Die Reparatur- und Wartungsarbeiten an elektrischen Bauteilen müssen anfängliche Sicherheitsprüfungungen und Bauteil-Inspektionsverfahren umfassen.
- Anfangliche Sicherheitsüberprüfungen müssen folgende Punkte umfassen, sind aber nicht auf diese beschränkt:-

Die Kondensatoren sind entladen: Dies muss auf sichere Weise erfolgen, um eine Funkenbildung zu vermeiden.
-Es liegen keine stromfuhrrendenelektrischen Bauteile und Kabel beimFullen, Absaugen oder Saubern desSystems frei.
-Es besteht eine kontinuierliche Erdung.

Die Wartungs- und Reparaturrichtlinien des Herstellers müssen stets eingehalten werden.
- Wenn Sie Fragen haben, wenden Sie sich an die technische Kundendienstabteilung des Herstellers.
- Wenn ein Fehler vorhanden ist, der die Sicherheit beeinträchtigen konne, darkeine Stromversorgung mit dem Kreislauf verbunden werden, bis der Fehler zufriedenstellend behoben wurde.
- Wenn der Fehler nicht sofort behoben werden kann, aber der Betrieb fortgesetzt werden muss, sollte eine angemessene temporäre Lösung verwendet werden.
- Der Besitzer der Ausrüstung muss informiert werden, damit anschließend alle Beteiligten Beschcheid wissen.

Sicherheitshinweise

3. Reparaturen an versiegelten Bauteilen

• Wahrend der Reparaturen an versiegelten Bauteilen müssen alle elektrischen Zuleitungen von der Ausrüstung, an der gearbeitet wird, getrennt werden, bevor versiegelte Abdeckungen usw. halten werden.
• Wenn während der Wartung eine elektrische Stromversorgung zur Ausrüstung absolut notwendig ist, muss eine dauerhaft in Betrieb befiendliche Form der Lecksuche am kritischsten Punkt implementiert werden, damit diese vor einer möglicherweise gefährlichen Situation warnen kann.
• Besondere Aufmerksamkeit sollte folgenden Punkten gezollt werden, um Sicherzustellen, dass bei Arbeiten an elektrischen Bauteilen das Gehäuse nicht dahingehend verändert wird, dass das Schutzniveau beeinträchtigt wird. Dazu gehoren Schäden an Kabeln, übermäßig Anzahl von Anschlüssen, Klemmen mit falschen Spezifikationen, Schäden an Dichtungen, falsche Montage der Schlauchanschlüsse usw.
• Es ist sicherzustellen, dass das Gerät sicher befestigt ist.
• Es ist sicherzustellen, dass die Dichtungen oder Dichtungsmaterialien nicht derart erodiert sind, dass sie das Eindringen von brennbaren Atmosphären nicht mehr verhindern können.
  -Ersatzteile messen die Angaben des Herstellers erfüllen.

HINWEIS: Die Verwendung von Silikon-Dichtstoff kann die Wirksamkeit einiger Leck-Detectortypen beeinträchtigen. Eigensichere Bauteile müssen nicht isoliert werden, bevor Arbeiten an ihren ausgeführten werden.

4. Reparatur von eigensicheren Bauteilen

• Legen Sie keine permanenten induktiven oder kapazitäten Lasten an der Schaltung an, ohne sicherzustellen, dass diese nicht die zulässigen Werte für Spannung und Stromstände für die verwendete Ausrüstung übersteigen.
• Eigenschere Bauteile sind die einzigen Bauteile, die bei Vorhandsein einer brennbaren Atmosphäre bearbeitet werden konnen, auch wenn sie stromfuhrrend sind.
  Die Prüfeinrichtung muss den korrekten Nennwert aufweisen.
• Ersetzen Sie Bauteile nur durch vom Hersteller spezifi zierte Teile. Vom Hersteller nicht spezifi zierte Teile konnen zur Zündung von Kaltemittel in der durch ein Leck hervorgerufen Atmosphäre führen.

5. Verkabelung

• Stellen Sie sicher, dass die Verkabelung nicht VerschleB, Korrosion, übermaBigem Druck, Vibrationen, scharfen Kanten oder sonstigen nachteiligen Umweltauswirkungen unterliegt.
  Die Prüfung sollte auch den Auswirkungen von Alterung oder ständiger Vibration durch Quellen wie Kompressoren oder Ventilatoren Rechnung/TRagen.

6. Erkennung von brennbaren Kätemitteln

• Unter keinen Umständen sollen potenzielle Zündquellen für die Suche oder Erkennung von Kätemittelleckagen verwendet werden.
• Es darf keine Halogenlampe (oder ein anderer Detektor mit freibrennender Flamme) verwendet werden.

7. Die folgenden Lecksuchmethoden gelten als für alle Kaltemittelsysteme geeignet

• Bei der Verwendung von Detektoren mit einer Empfündlichkeit von 5 Gramm Kältemittel pro Jahr oder better unter einem Druck von mindestens 0,25 mal dem maximalen zulässigen Druck (>1,04 MPa, max 4,15 MPa), z. B. einem Universal-Shifter, dürfen keine Leckagen detektiert werden.
• Elektronische Lecksucher konnen verwendet werden, um brennbare Kältemittel zu erkennen. Jedoch ist die Empfi ndlichkeit u. U. nicht ausreichend oder muss ggf. neu kalibriert werden. (Die Prufgeräte sollen in einem kältemittelfreien Bereich kalibriert werden.)
• Es ist sicherzustellen, dass der Detektor keine potenzielle Zündquelle ist und sich für das verwendete Kaltemittel eignet.
  Die Leck-Detektoren sollen auf einen Prozentsatz des Kältemittel-LFL-Werts festgelegt und gemäß dem verwendeten Kältemittel und dem entspruchenden Prozentsatz des Gases (max. 25%) kalibriert werden.
• Für die meisten Kältemittel eigensich auch Flüssigkeiten zur Leckageerkennung, zum Beispiel solche für Blasen- und Fluouresenzmethoden. Chlorhaltige Reinigungsmittel sind zu meiden, da Chlor mit dem Kältemittel reagieren und Kupferrohrleitungen angreifen kann.
• Wenn ein Leck vermutet wird, müssen alle offenen Flammen entfernt/gelöscht werden.
• Wird ein Kältemittel-Leck gefunden, das Lötarbeiten erfordert, muss das gesamte Kältemittel aus dem System abgesaugt oder (mithilfe von Abschaltventilen) in einem Teil des Systems entfern vom Leck isoliert werden. Befolgen Sie beim Entfernen des Kältemittels die Vorkehrungen von Punkt 8.

8. Entfernung und Entleerung

• Wenn zu Reparaturen - oder für andere Zwecke - in den Kältemittelkreislauf eingegriffen wird, sind konventionelle Verfahren anzuwenden. Es ist jedoch wichtig, bewährte Methoden zu befolgen, da die Entfl ambarkeit eine Rolle spielt. Das folgende Verfahren solle eingehalten werden: Kältemittel entfernen -> Kreislauf mit Edelgas bereinigen -> luftleer pumpen -> mit Edelgas bereinigen -> Kreislauf durch Schneiden oder Löten öffnen.
  Die Kältemittelladung sollte in die korrekten Recycling-Flaschen abgesaugt werden.
• Das System muss mit sauerstofffreiem Stickstoff (OFN) geschlossen werden, damit das Gerät sichern wird.
• Dieser Prozess muss möglicherweise mehrmals wiederholt werden.
• Druckluft oder Sauerstoff dürfen für diese Aufgabe nicht verwendet werden.
  Die Spulung soll erreicht werden, indem das Vakuum im System mit sauerstofffreiem Stickstoff unterbrochen und weiter gefüllt wird, bis der Betriebsdruck erreicht ist. Dann soll in die Atmosphäre entlüftet und schließlich wieder ein Vakuum hergestellt werden.
• Dieser Prozess soll wiederholt werden, bis im System kein Kätemittel mehr vorhanden ist.
• Wenn die endgültige sauerstofffreie Stickstoffl adung verwendet wird, muss das System bis auf Atmospharendruck entluftet werden, damit Arbeitenstattfenden konnen.
• Dieser Vorgang ist unabdingbar, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen.
• Es ist zu sicherzustellen, dass sich das Ventil für die Vakuumpumpe nicht in der Höhe von potentiellen Zündquellen befiendet und eine Belüfung zur Vergebung steht.

OFN = sauerstofffreier Stickstoff, eine Art von Edelgas.

Sicherheitshinweise

9. Ladeverfahren

• Neben den konventionellen Ladeverfahren müssen folgende Anforderungen eingehalten werden.
• Es ist zu sicherzustellen, dass bei der Verwendung von Ladeeinrichtungen keine Kontamination von verschiedene Kätemitteln auftritt.
• Schlauche und Leitungen sollen so kurz wie möglich sein, damit in ihren so weniger Kätemittel wie möglich enthalten ist.
• Flaschen sind in einer geeigneten Position entsprechend der Anweisungen aufzubewahren.
• Es ist zu sicherzustellen, dass das Kältesystem geerdet ist, bevor es mit Kältemittel befindt wird.
• Kennzeichnen Sie das System, wenn der Ladevorgang abgeschlossen ist (sofern nicht bereits erfolgt).
• Außerste Sorgfalt ist anzuwenden, das Kältesystem nicht zu überfüllen.
  Vor dem Nachladen des Systems muss dessen Druck mit sauerstofffreiem Stickstoff überprüft werden (siehe Punkt 7).
  Das System muss nach Abschluss des Ladevorgangs, jedoch noch vor der Inbetriebnahme auf Lecks überprüft werden.
• Eine nachfolgende Dichtheitsprüfung muss vor dem Verlassen des Standorts durchgeführt werden.
• Eine elektrostatische Aufl adung kann entstehen und einen gefährlichen Zustand beim Laden und Ablassen des Kältemittels verursachen. Zur Vermeidung von Brand- und Explosionsgefahr leiten Sie die Reibungselektrizität während der Umsetzung ab, indem Sie vor dem Laden/Ablassen eine Erdung und einen Potenzialausgleich von Behältern und Anlagen durchführten.

10. Außerbetriebnahme

• Vor der Durchführung these Verfahrens kommt es darauf an, dass der Techniker mit der Ausrüstung und allen Details komplett vertraut ist.
• Als bewährte Verfahrensweise wird empfohlen, dass alle Kältemittel gefahrlos zurückgewonnen werden.
• Bevor die Aufgabe durchgeführt wird, muss für den Fall, dass vor der Wiederverwendung der zusückgewonnen Kältemittel eine Analyse besteht wird, eine Öl- und Kältemittelprobe entnommen werden.
• Es ist notwendig, dass elektrischer Strom zur Verfügung stehen, bevor mit der Aufgabe begonnen wird.

a) Machen Sie sich mit der Ausrüstung und deren Funktionswise vertraut.
b) Das System ist elektrisch zu isolieren.
c) Überprüfen Sie Folgenden, bevor Sie das Verfahren beginnen:

• mechanische Handhabungstechnik ist bei Bedarf für den Umgang mit Kältemittelflaschen verfügbar;
• die gesamte persönliche Schutzausrüstung ist verfügbar und wird richtig verwendet;
• der Absaugprozess wird zu allen Zeiten von einer sachkundigen Person beaufsichtigt;
• Absauggeräte und -flaschen erfüllen die entsprechenden Normen.

d) Pumpen Sie nach Möglichkeit das Kältemittelsystem ab.
e) Wenn ein Vakuum nicht möglich ist, implementieren Sie einen Verteiler, sodass das Kältemittel aus verschieden Teilen des Systems entfernt werden kann.

f) Es ist Sicherzustellen, dass sich die Flasche auf der Waage befindet, bevordie Absaugung durchgefuhrt wird.
g) Starten Sie die Absaugmaschine, und arbeiten Sie getreu den Anweisungen.
h) Überfüllen Sie die Flaschen nicht. (Nicht mehr als 80 Volumenprozent Flüssigfüllung.)
i) Überschreiben Sie nicht den maximalen Betriebsdruck der Flasche, auch nicht vorübergehend.

j) Wenn die Flaschen korrekt gefällt wurden und der Prozess abgeschlossen ist, stellen Sie sicher, dass die Flaschen und die Ausrüstung unverzüglich vom Standort entfernt werden und alle Absperventile an der Ausrüstung verriegelt sind.
k) Das abgesaugte Kaltemittelarf erst wieder in ein anderes kaltesystem eingefuIlt werden, nachdem es gereinigt und uberprüft wurde.
- Eine elektrostatische Aufl adung kann entstehen und einen gefährlichen Zustand beim Laden bzw. Ablassen des Kältemittels verursachen.Zur Vermeidung von Brand- und Explosionsgefahr leiten Sie die Reibungselektrizität während der Umsetzung ab, indem Sie vor dem Laden/Ablassen eine Erdung und einen Potenzialausgleich von Behältern und Anlagen durchführten.

11. Kennzeichnung

• Es sind Etiketten anzubringen, die besagen, dass die Ausrüstung außer Betrieb genommen und das Kaltemittel entleert wurde.
• Das Etikett muss datiert und unterzeichnet werden.
• Es ist sicherzustellen, dass die Ausrüstung mit Etiketten gekennzeichnet wurde, die besagen, dass die Ausrüstung brennbare Kaltemittel enthalt.

12. Rückgewinnung

• Beim Entfernen von Kältemittel aus einem System, entweder zur Wartung oder zur Außerbetriebnahme, wird als bewährte Verfahrensweise empfohlen, dass alle Kältemittel gefahrlos abgesaugt werden.
• Beim Umfullen von Kältemittel in die Flaschen ist sicherzustellen, dass nur geeignete Kältemittel-Absaugfl aschen eingesetzt werden.
• Es ist sicherzustellen, dass die korrekte Anzahl von Flaschen zum Aufnahmen der gesamten Systemladung verfügbar sind.
• Alle zu verwendenden Flaschen sind für das abgesaugte Kältemittel ausgewiesen und entsprechend gekennzeichnet (d. h. spezielle Flaschen für die Rückgewinnung von Kältemittel).

Die Flaschen müssen mit einem Überdruckventil ausgestattet und die zugehörigen Absperventile in einwandfreiem Zustand sein.
Die Recyclingfl aschen sind luftleer und nach Mochigkeit gekühlt, bevor die Absaugung erfolgt.
Die Recycling-Ausrüstung muss in einwandfreiem Zustand sein und über eine griffbereite Reihe von Anweisungen bezüglich der Ausrüstung verfügen. Sie muss für die Absaugung von brennbaren Kältemitteln geeignet sein.
Darüber hinaus muss eine Reihe von geechten Waagen zur Verfugung stehen und einen einwandfrei Zustand aufweisen.
Die Schlauche müssen komplett mit leckagefrei Trennkupplungen und in gutem Zustand vorliegen.
- Überprüfen Sie vor Verwendung der Absaugmaschine, dass sie sich in einem einwandfrei Betriebszustand befindet, ordnungsgemäß gepfelt wurde und dass alle zugehörigen elektrischen Komponenten versiegelt sind, um im Falle einer Kätemittelfreisetzung eine Entzündung zu verhindern. Wenden Sie sich im Zweifelsfall an den Hersteller.
- Das abgesaugte Kältemittel sollte in der korrekten Recycling-Flasche an den Kältemittelllieferanten zurückgebracht und mit dem entsprechenden Entsorgungsnochweis versehen werden.
- Mischen Sie keinesfalls Kältemittel in den Rückgewinnungsgeräten und vor allem nicht in den Flaschen.
- Wenn Kompressoren oder Kompressorole entfern't werden sollen, ist sicherzustellen, dass sie auf ein akzeptables Maß luftler gespumpt wurden, um zu gewährleisten, dass kein brennbares Kätemittel im Schmierstoff verbleibt.
- Der Leerungsprozess erfolgt vor der Rückgabe des Kompressors an die Lieferanten.
- Es sollte lediglich eine Elektrohezung für das Kompressorgehause eingesetzt werden, um diesen Vorgang zu beschleunigen.
- Wenn Öl aus einem System abgelassen wird, muss dies gefahrlos durchgeführt werden.

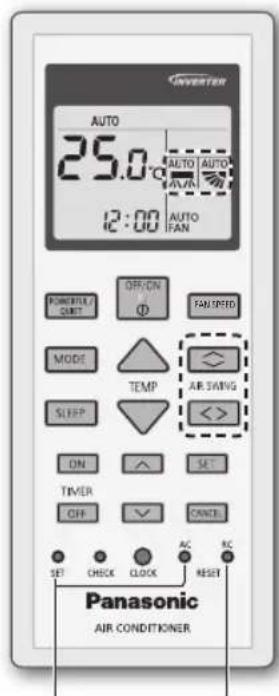

Bedienung

CS-RZ20/25/35/42VKEW, CS-MRZ16VKE

CS-RZ50/60/71VKEW
These Tastes
wird im
Normalbetrieb
nicht benötigt.
Drucken
Sie diese
Taste, um die
Fernbedienung
zurückzusetzen.

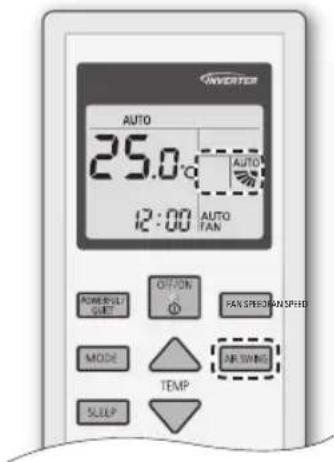

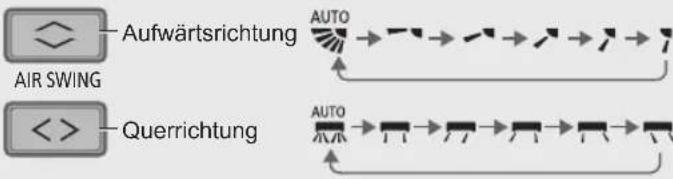

Ausrichten des Luftstroms

(CS-RZ20/25/35/42VKEW, CS-MRZ16VKE)

Die Klappearficht von Hand verstellterwenden.

• Für die seitliche Richtung ist wie gezeigt eine manuelle Einstellung möglich.

Ausrichten des Luftstroms

(CS-RZ50/60/71VKEW)

Die Klappearficht von Hand verstellterwen.

Zum Einstellen der Ventilatordrehzahl

In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

Um einen vorrangig gerauscharmen Betrieb zu haben, wahlen Sie die gingste Lüftergeschwindigkeit ( ).

Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb)

POWERFUL:

Turbobetrieb

• Diese Betriebsart endet automatisch nach 20 Stunden.

QUIET:

Flüsterbetrieb

• In dieser Betriebsart wird der Schallpegel verringgert.

Um den Komfort während des Schlafens zu maximieren

These Betriebsart bietet Ihnen eine angenehme Umgebung beim Schlafen. Sie passt automatisch die Schlafmuster-Temperatur während des Aktivierungszeitraums an. Durch Aktivieren dieser Betriebsart wird die Innengerat-Anzeige dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde.

Dieser Vorgang ist im Aktivierungszeitgeber (0,5,1,2,3,4,5,6,7,8 oder 9 Stunden) eingearbeitet.

• Dieser Vorgang kann zusammen mit dem Timer eingestellt werden. Bei Verwendung im Verbund mit dem AUS Timer hat der Schlafbetrieb Priorität.
• Dieser Vorgang kann durch Drucken der jeweiligen Taste beendet werden, bis der Schlummer-Timer 0.0h erreicht.

Einstellen des Timers

Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur Verfügung.

① Wahlen Sie den Beispiel: Einsatz-bzw. den AUS at 22:00 Ausschalt-Timer aus
Stellen Sie die gewünschte Uhrzeit ein
③ Bestätigen SET 22:00

• Um den Ein-bzw. Ausschalt-Timer zu Löschen, drücken Sie die Taste ON bzw. OFF, um ©bzw. auszuwahlen, dann die Taste CANCEL.
• Nach einem Stromausfall oder dem Deaktivieren der Timerfungkann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunachst die Taste ON bzw. OFF tzum Auswahlen von @bzw. 2 drucken, dann die Taste SET.
  Die nachfolgende Timer-Einstellung wird angezeigt und zur angegebenen Zeit aktiviert.
  Die Timerfungtion richtet sich nach der in der Fernbedienung eingestellen Uhrzeit und wird tajlich ausgehrt. Zum Einstellen der Uhrzeit siehe die Kurzanleitung.

Hinweis

POWERFUL/QUIET

SLEEP

• These Funktionen können in allen Betriebsarten verwendet und durch erneutes Drucken der jeweiligen Taste wieder beendet werden.

POWERFUL
QUIET

• Diese Funktionen können nicht gleichzeitig verwendet werden.

Betriebsart

• Die Innengeräte konnen einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als ersten eingeschaltet wird.
• Heiz- und Kuhlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden.
  Die LED POWER blinkt, um anzuzeigen, dass das Innengerat sich im Standby-Betrieb befi ndet, bis eine andere Betriebsart verwendet wird.

AUTOMATIK : Während Betriebsart, blinkt anfänglich das POWER-Symbol.

• Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur.

• Das Gerät wählt die Betriebsart alle 3 Stunden in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur.

HEIZEN : Das POWER-Symbol blinkt in der anfänglichen Phase des Vorgangs. Es dauert etwas, bis das Gerät aufgeheit ist.

• Bei einem System, in dem der Heizbetrieb gespeit wurde und eine andere Betriebsart als der Heizbetrieb (HEAT) ausgewählt ist, stoppt das Innengerät und das POWER-Symbol blinkt.

Kühlen: Bietet eine wirksame Komfortkuhlung nach ihren Wünschen.

ENTFEUCHTEN : Das Innengerät lauft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

Energiesparende Temperatureinstellung

Ein Betrieben des Geräts im empfohlenen Temperaturbereich kann halten, Strom zu sparen.

HEIZEN: 20,0^ C 24,0^ C / 68^ F 75^ F .

Kühlen: 26,0 °C ~ 28,0 °C / 79 °F ~ 82 °F.

Luftstromrichtung

Beim KühLEN/ENTFEUCHTEN:

(CS-RZ20/25/35/42VKEW, CS-MRZ16VKE)

In der Einstellung AUTO schwingt die Klappe automatisch nach oben und unter.

(CS-RZ50/60/71VKEW)

In der Einstellung AUTO schwingt die Klappe automatisch nach rechts und links sowie nach oben und unter.

Beim HEIZEN:

In der Einstellung AUTO wird die horizontale Klappe in einer bestimmten Stellung fixiert. Die vertikale Klappe schwenkt bei einem Temperaturanstieg automatisch horizontal hin und her.

Automatische Neustartsteuerung

Wenn der Strom nach einem Stromausfall wieder fließt, wird der Betrieb nach einer gewissen Zeit im vorherigen Betriebsmodus und mit der gleichen Luftstromrichtung automatisch neu gestartet.

• Diese Steuerung ist nicht anwendbar, wenn der TIMER gestellt wurde.

Betriebsbereiche

Verwenden Sie diese Klimagerät in folgenden Temperaturbereichen.

Temperatur °C (°F)		Innen		Single-Split-Außengerät *1		Multi-Split-Außengerät *2
		TK FK TK FK TK FK
Kühlen	Max. 32	(89,6)	23 (73,4)	43 (109,4)	26 (78,8)	46 (114,8)	26 (78,8)
	Min. 16	(60,8)	11 (51,8)	-10 (14,0)	-10 (14,0)	-
HEIZEN	Max.	30	(86,0)	-	24	(75,2)	18 (64,4)
	Min.	16	(60,8)	-	-15	(5,0)	-16 (3,2)

Temperatur °C (°F)		Multi-Split-Außengerät *3
		TK FK
KühLEN	Max. 43	(109,4) 26	(78,8)
	Min. 16	(60,8) 11	(51,8)
HEIZEN	Max. 24	(75,2) 18	(64,4)
	Min. -10	(14,0) -11	(12,2)

TK: Trockenkugeltemperatur, FK: Feuchtkugeltemperatur
1 CU-RZ20VKE, CU-RZ25VKE, CU-RZ35VKE, CU-RZ42VKE, CU-RZ50VKE, CU-RZ60VKE, CU-RZ71VKE
^2 CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE, CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE
*3 CU-2RE15SBE, CU-2RE18SBE, CU-3RE18SBE, CU-2TZ41TBE, CU-2TZ50TBE, CU-3TZ52TBE

Reinigungsanweisungen

Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Eine schmutzige Einheit kann Fehlfunktionen verursachen, und es kann der Fehlercode „H 99" auftreten. Wenden Sie sich in thisem Fall an ihren Fachhändler.

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.
• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie konnten sich sonst verletzen.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seite oder neutrale Haushaltsreiniger ( pH -Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40^ / 104^ warm ist.

Innengerät

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Spulen und Lüfter sollen den mindestens alle 6 Monate durch einen Vertragshandler gereinigt werden.

AuBengerat

Beseitigen Sie die Schmutzpartikel, die die Einheit umgeben.
Beseitigen Sie eine eventuelle Blockade vom Abfl ussrohr.

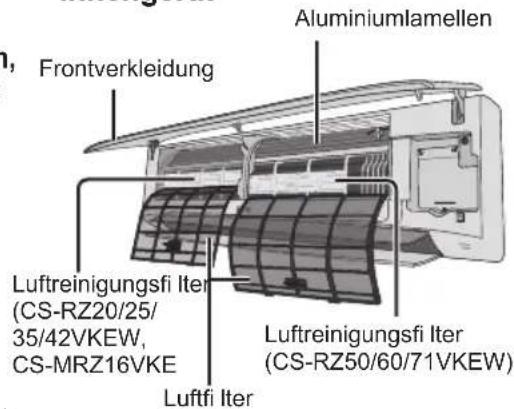

Luftreinigungsfiter

• Waschen Sie den Luftreinigungsfil Iter nicht.
• Ersetzen Sie den Filter alle 10 Jahre oder ersetzen

Sie beschädigte Filter.
Teil Nr.: CZ-SA32P

Innengerät

Luftfi Iter

Einmal alle 2 Wochen

• Gehen Sie beim Waschen und Ausspüssen der Luftflitervorsichtig vor,damit die Filteroberflächenicht beschädigt wird.
• Lassen Sie den Luftfi Iter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.
• Beschädigte Filter sind zuersetzen.

Entfernen des Luftfilters Einsetzen des Luftfilters

Im Gerat einhaken

Frontverkleidung

Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Ziehen Sie es Heraus und haben Sie es an.

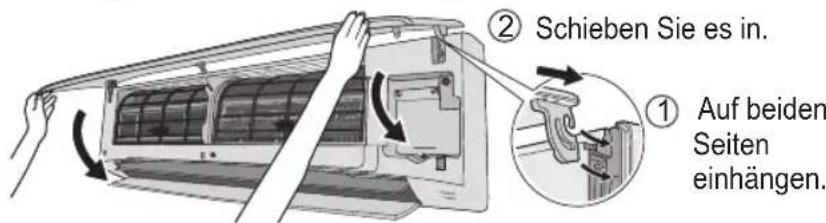

Entfern der Frontabdeckung

① Die Haken an beiden Enden.

Anbringen der Frontabdeckung

③ Nach unter klappen.
④ Drücken Sie beiden enden und die Mitte der Vorderseite.

Störungssuche

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom Mögliche Ursache
Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.	Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einsatztimer vor. Wenn der Einsatz-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesen Zeitpunkt erreicht ist.
Das POWER-Symbol am Innengerät blinkt im Heizbetrieb, die Klappe ist geschlossen, und es wird keine warme Luft ausgeblasen.	Das Gerät befni dent sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO).
Das POWER-Symbol blinkt und hört in den Betriebsarten Kühlen bzw. Entfeuchten auf zu blinken.	Das System wurde gesperrt, damit es nur im Heizbetrieb lauft.
Das TIMER-Symbol leuchtet immer. • Die Timer-Funktion wird täglich ausgeführrt.
Nach dem Neustart verzögt sich der Betrieb um einige Minuten.	Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Kühlen/Heizen-Leistung wird während der gingsten Lüftergeschwindigkeitseinstellung reduziert.	Die Lüftergeschwindigkeit ist ein vorrangig geräuschcharmer Betrieb, so dass die Kühlen/Heizen-Leistung geringer ist (abhängig von den Bedingungen). Erhöhen Sie die Lüftergeschwindigkeit um die Leistung zu erhöhen.
Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.	Hierdurch wird verhindert, dass kalte Luft austritt.
Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.	Dies dient dazu, Gerüche zu entfernen.
Es strömmt bzw. Ausschaltens des Geräts weiter Luft aus.	Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).
Im Raum herrscht ein eigener Geruch. • Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.
Knackgeräusauste während des Betriebs. • Dehnung bzw. Kontraktion von Geräteilen aufgrund von Temperaturänderungen.
Während des Betriebs ist das Geräusch fließenden Wassers zu horen.	Durch das Gerät strömmt Kältemittel.
Aus dem Innengerät tritt Nebel aus.	Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.
Aus dem Außererät tritt Wasser oder Dampf aus.	Auf den Rohren kann Wasser kondensieren oder verdunsten.
Verfürbung einziger Plastikteile. • Die Verfürbung ist von den in Kunststoffteilen verwendeten Materialtypen abhängig und wird durch Hitze, Sonnenlicht, UV-Licht oder Umweltfaktoren beschleunigt.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom Zu überprüfen
Das Gerät kühlt bzw. heizt nicht richtig. • Stellen Sie die Temperatur richtig ein. • Achten Sie daraufuf, dass Fenster und Türen geschlossen sind. • Reinigen oder ersetzen Sie die Luftfiter. • Stellen Sie sichere, dass die Luftin- und -austritte frei sind.
Das Gerät arbeitet laut. • Überprüfen Sie, ob das Gerät schieft steht. • Schließen Sie das Frontgitter richtig.
Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignit ist schwach.)	• Legen Sie die Batterien richtig ein. • Ersetzen Sie schwache Batterien.
Das Gerät Funktioniert nicht. • Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat. • Überprüfen Sie, ob der Timer gestellt wurde.et.
Das Gerät empfängt kein Signal von der Fernbedienung.	• Stellen Sie sichere, dass der Empfänger nicht verdeckt ist. • Bestimmte Leuchtstoffrähen können die Signalübertragung stären. Wenden Sie sich in thisem Fall an ihren Fachhändler.

Symptom...

Die Fernbedienung ist unauffindbar oder ausgefallen

1. Klappen Sie zunachst die Frontabdeckung hoch und verfahrens Sie dann wie folgt.
   2.Drucken Sie die Taste einmal, um den Automatikbetrieb zu nutzen.
2. Drücken Sie die Taste solange, bis 1 Piepton ertont, und halten Sie sie los. Das Gerät befindet sich jetzt im Zwangskühlbetrieb.
3. Wiederholen Sie Schritt 3. Drücken Sie die Taste solange, bis 2 Pieptone ertönen, und halten Sie sie los. Das Gerät befindet sich jetzt im Zwangsheizbetrieb.
   5.Drucken Sie die Taste erneut, um das Gerät auszuschalten.

Die Anzeigen sind zu hell

• Um die Helligkeit der Symbole in der Anzeigenleiste zu verringn bzw. wiederherzustellen, ist die Taste 5 Sekunden lang zu drucken.

Durchfuhren einer Kontrolle nach einer längeren Betriebsunterbrechung

• Überprüfen Sie die Batterien der Fernbedienung.
• Stellen Sie sicher, dass keine Hindernisse am Luftein- und -austritt vorhanden sind.
• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kuhl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollente die Temperaturdifferenz zwischen Luftintritt und Luftastritt folgende Werte aufweisen:

KUHLEN:≥ 8°C/14,4°F HEIZEN:≥ 14°C/25,2°F

Die Geräte werden längerere Zeit nicht benutzt

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.
• Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.
• Entfernen Sie die Batterien aus der Fernbedienung.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollen den Sie die STROMZUFUHR UNDERBRECHEN, DEN EVENTUELL VORHANDEN NETZSTECKER ZIEHEN und sich an ihren Fachhändler wenden:

• Ungewöhnliche Gerausche während des Betriebs.
• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.
• Wasser tropf aus dem Innengerät.
• Der Sicherungsautomat schaltet sich haufi g ab.
• Das Stromkabel wird ungewöhnlich warm.
• Schalter oder Tasten Funktionieren nicht ordnungsgemäß.

Vorgehensweise zur Abfrage des Fehlercodes

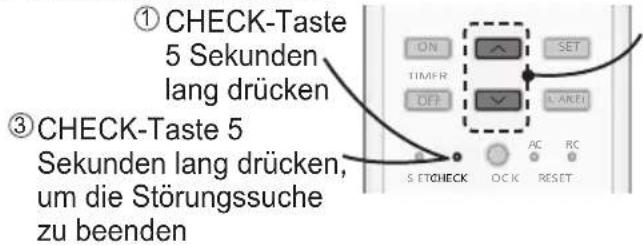

Wenn das Gerät stehen bleibt und die TIMER-Anzeige blinkt, rufen Sie den Fehlercode mithilfe der Fernbedienung ab.

② Pfeiltaste drucken, bis ein Piepton ertont, dann den Fehlercode ablesen

④ Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhandler mit

• Je nach Störung kann das Gerät nach erneutem Einsatzen eventuell eingeschränkt verwendet werden. Beim Einsatzen erten in thisem Fall 4 Pieptone.

Diagnosean-zeige	Anomalie/Schutzmaßnahme
H 00	Kein Fehlerspeicher
H 11	Anomale Kommunikation zwischen Innengerät/Außergerä
H 12	Kapazität des Innengeräts unpassend
H 14	Anomalität beim Ansaugluft-temperatursensor des Innengeräts
H 15	Anomalität beim Verdichter-Temperatursensor des Außergeräts
H 16	Anomalität beim Stromwandler (CT) des Außergeräts
H 17	Anomalität beim Ansaugtemperatursensor des Außergeräts
H 19	Sperre des Ventilatormotorentriebs der Inneneinheit
H 21	Anomalität beim Schwimmer-schalterbetrieb des Innengeräts
H 23	Anomalität beim Wärmeaustauscher-Temperatursensor 1 des Innengeräts
H 24	Anomalität beim Wärmeaustauscher-Temperatursensor 2 des Innengerät
H 25	Anomalität bei der lonenanlage des Innengeräts
H 26	Minus-lonen-Anomalie
H 27	Anomalität beim Außenluft-Temperatursensor
H 28	Anomalität beim Wärmeaustauscher-Temperatursensor 1 des Außergeräts
H 30	Anomalität beim Austritsrohr-Temperatursensor des Außergeräts
H 31	Anormaler Schwimmbadsensor
H 32	Anomalität beim Wärmeaustauscher-Temperatursensor 2 des Außergeräts
H 33	Anomalität durch Innengerät/Außergerät-Fehlverbindung
H 34	Anomalität beim Kühblech-Temperatursensor des Außergeräts
H 35	Anomalität bei der Wassergegen-strömung im Innengerät/Außergerät
H 36	Anomalität beim Gasleitung-Temperatursensor des Außergeräts
H 37	Anomalität beim Flüssigkeitsleistung-Temperatursensor des Außergeräts
H 38	Fehlanpassung beim Innengerät/Außergerät(Markencode)

Diagnosean-zeige	Anomalie/Schutzmaßnahme
H 39	Anormale Innengerät-Bedieneinheit oder Standby-Einheiten
H 41	Anormale Verdraughtungs- oder Rohrverbindung
H 50	Gebläsemotor gesPERT
H 51	Gebläsemotor gesPERT
H 52	Befestigungsanormalität beim Links/Rechts-Begrenzungsschalter
H 58	Anormalität beim Innen-Gassensor
H 59	Anormalität beim Eco-Sensor
H 64	Anormalität beim Hochdrucksensor des Außergeräts
H 67	Nanoe-Anormalität
H 70	Lichtsensor-Anormalität
H 71	Anormalität beim DC-Kühlventilator in der Schalttafel
H 72	Anormalität beim Speichertemperatur sensor
H 97	Sperre des Ventilatoromotorantriebs am Außergerät
H 98	Innengerät-Hochdruckschutz
H 99	Frostschutz der Innenbedieneinheit
F 11	Schaltanormalität beim 4-Wege-Ventil
F 16	Gesamtbetriebsstrom-Schutz
F 17	Anormalität beim Einfrieren der Innengeräte im Standby
F 18	Blockieranormalität bei der Trockenschaltung
F 87	Überhitzungsschutz des Anschlusskastens
F 90	Überspannungsschutz der Blindeistungskompensation (PFC)
F 91	Anormalität des Kühlyklus
F 93	Anormale Umdrehung des Außergerät-Verdichters
F 94	Enddruck-Begrenzungsschutz des Verdichters
F 95	Hochdruckschutz des Außergeräts bei der Kühlung
F 96	Überhitzungsschutz des Leistungstransistor-Modulus
F 97	Verdichter-Überhitzungsschutz
F 98	Gesambteriesbstrom-Schutz
F 99	Erkennung von Gleichstromspitzen des Außergeräts

• Einige Fehlercodes gelten möglicherweise nicht für Ihr Modell. Zur Klärung wenden Sie sich an einen Fachhändler.

English

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung deses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei den ortlichen Behörden oder ihrer Handl, welches die ordnungsgemäß Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesen Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

VORSICHT	Dieses Symbol weist daraufhin, dass diesen Gerät ein brennbares Kältemittel verwendet. Falls das Kältemittel ausläuft und in Berührung mit einer externen Zündquelle kommt, besteht die Möglichkeit einer Entzündung.		Dieses Symbol weist daraufhin, dass die Bedienungsanleitung sorgfältig gelesen werden sollente.
	Dieses Symbol weist daraufhin, dass ein Service-Techniker diesen Gerät unter Bezugnahme auf die Installationsanweisungen handhaben sollente.	i	Dieses Symbol weist daraufhin, dass in der Bedienungsanleitung und/oder den Installationsanweisungen weitere Informationen enthalten sind.

Memo

Memo

Panasonic Corporation
