BET 750 - Tacker Bavaria by Einhell - Kostenlose Bedienungsanleitung

Produkttyp	Elektrische Heftmaschine
Marke	Bavaria by Einhell
Modell	BET 750
Stromversorgung	230 V ~ 50 Hz, Netz
Arbeitsgeschwindigkeit	20 Heftungen pro Minute
Heftklammerbreite	10 mm
Heftklammerlänge	8 bis 16 mm
Heftklammerstärke	0,7 mm
Nagellänge	8 bis 16 mm
Nagelstärke	0,7 mm
Magazinkapazität	max. 120 Heftklammern
Gewicht	0,95 kg
Isolationsart	Isolierschutz (Symbol)
Heftbare Materialien	Textilien, Leder, Holz
Sicherheit	Integrierte Anti-Heft-Sicherheit; vor Wartung Netzstecker ziehen
Wartung und Reinigung	Nach Gebrauch reinigen; festsitzende Heftklammern mit einer Zange entfernen
Garantie	2 Jahre, Material- und Herstellungsfehler
Lieferumfang	Heftgerät, 1000 Heftklammern, 1000 Nägel

Häufig gestellte Fragen - BET 750 Bavaria by Einhell

Wie lade ich die Heftklammern in das Magazin?

Zuerst das Heftgerät vom Netz trennen. Drücken Sie die Magazinverriegelung und schieben Sie sie nach unten. Ziehen Sie den Magazinschieber nach hinten, um ihn herauszunehmen. Füllen Sie das Magazin mit Heftklammern oder Nägeln (max. 120 Heftklammern). Schieben Sie den Schieber wieder ein, bis er einrastet.

Wie verwende ich das Heftgerät sicher?

Tragen Sie eine Schutzbrille. Verwenden Sie nur die angegebenen Heftklammern und Nägel (Breite 10 mm, Länge 8-16 mm). Die Anti-Heft-Sicherheit verhindert versehentliches Auslösen: Drücken Sie die Nase gegen das Material und betätigen Sie dann den Schalter.

Was tun, wenn eine Heftklammer stecken bleibt?

Trennen Sie das Gerät sofort vom Netz. Entfernen Sie das Magazin vollständig, indem Sie am Arretierbolzen ziehen (Abb. 6). Entfernen Sie die feststeckende Heftklammer vorsichtig mit einer Zange (Abb. 7). Setzen Sie das Magazin wieder ein und stellen Sie sicher, dass es richtig sitzt.

Welche Arten von Heftklammern und Nägeln sind kompatibel?

Verwenden Sie Heftklammern mit Breite 10 mm, Länge 8 bis 16 mm, Stärke 0,7 mm. Für Nägel: Länge 8 bis 16 mm, Stärke 0,7 mm. Verwenden Sie keine anderen Abmessungen, um Verletzungsrisiken zu vermeiden.

Kann das Heftgerät Hartholz befestigen?

Ja, es heftet Holz, Textilien und Leder. Verwenden Sie zum Befestigen von Holzleisten nur Nägel. Drücken Sie nicht zu fest, um die Oberfläche nicht zu beschädigen.

Welche Spannung und Leistung hat das Gerät?

Das Heftgerät arbeitet mit 230 V ~ 50 Hz. Seine Arbeitsgeschwindigkeit beträgt 20 Schüsse pro Minute. Achtung: Es ist ein Gerät für den intermittierenden Gebrauch; machen Sie bei Erwärmung eine Pause.

Wie reinige und warte ich das Heftgerät?

Überprüfen Sie vor jedem Gebrauch, ob das Magazin richtig sitzt. Reinigen Sie das Gerät nach Gebrauch. Bei festsitzenden Heftklammern befolgen Sie die Entblockungsprozedur. Vor jeder Wartung immer vom Netz trennen.

Wie schwer ist das Heftgerät BET 750?

Das Gerät wiegt 0,95 kg, was es leicht und handlich für den Hausgebrauch oder Heimwerkerarbeiten macht.

Was ist im Lieferumfang enthalten?

Die Lieferung umfasst: 1 elektrisches Heftgerät, 1000 Heftklammern und 1000 Nägel für den sofortigen Start.

Wie kann ich die Garantie in Anspruch nehmen?

Die Garantie beträgt 2 Jahre ab Kaufdatum. Sie deckt Material-, Funktions- und Herstellungsfehler ab. Teile und Arbeitszeit sind kostenlos. Kontaktieren Sie den Kundendienst (Nummer in der Anleitung).

BEDIENUNGSANLEITUNG BET 750 Bavaria by Einhell

D Bedienungsanleitung Elektrotacker

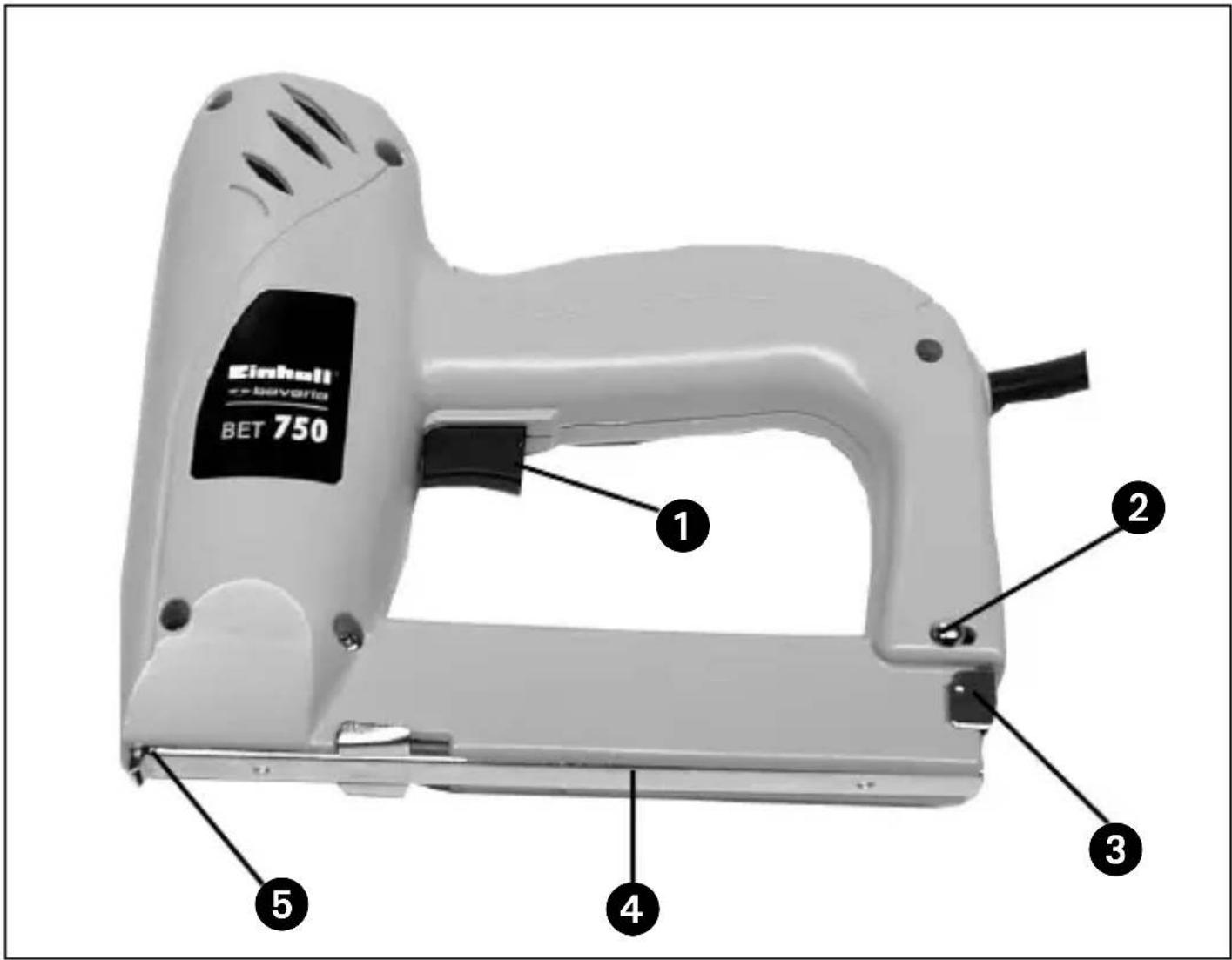

1 Ein-Aus-Schalter
2 Magazinhaltebolzen
3 Magazinschieber
4 Magazin
5 Tackernase

Verehrter Kunde,

bevor Sie den Elektrotacker das erste Mal in Betrieb nehmen, lesen Sie bitte die Anleitung und beachten Sie die Bedienungs- und Wartungshinweise für den Betrieb. Bewahren Sie diese Anleitung bitte immer bei dem Gerät auf.

1. Lieferumfang

1 Elektrotacker

1000 Stück Klammern

1000 Stück Nägel

2. Technische Daten

Netzanschluß: 230 V \~ 50 Hz

Schußfolge: 20 Schuß/min.

Klammer Breite 10 mm

Klammer Länge 8 - 16 mm

Klammer Dicke 0,7 mm

Nagel Länge 8 - 16 mm

Nägel Dicke 0,7 mm

Gewicht: 0,95 kg

Schutzisoliert

Beachten Sie:

Tragen Sie beim Arbeiten mit dem Tacker die erforderliche Schutzkleidung, insbesondere Schutzbrille.

Beachten Sie die Sicherheitsbestimmungen.

3. Bestimmungsgemäße Verwendung

Der Elektrotacker ist zum Heften und Befestigen von Textilien, Leder und Holz unter Verwendung der entsprechenden Klammern und Nägel ausgelegt.

Der Elektrotacker ist für Kurzzeitbetrieb ausgelegt. Er erwärmt sich bei Dauerbetrieb. durch die zu-nehmende Erwärmung verringert sich die Leistung. Bei Erwärmung eine Pause einlegen und den Elektrotacker abkühlen lassen.

ACHTUNG!

Benutzen Sie zu Ihrer eigenen Sicherheit nur Klammern und Nagel, welche in der Bedienungs-anleitung angegeben sind. Die Verwendung anderer Klammern und Nägel kann zu Verletz-ungsgefahren führen. Bei Nichtgebrauch, vor jeder Wartung und vor dem Wechsel der Klammern oder Nägel unbe-dingt Netzstecker ziehen!

4. Inbetriebnahme

• Einlegen der Klammern, Abb. 1-3

Schalten Sie den Elektrotacker aus und ziehen Sie den Netzstecker.

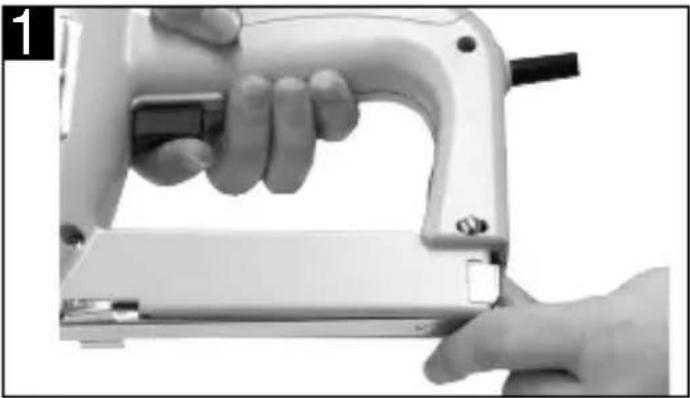

Drücken Sie die Magazinverriegelung und schieben diese nach unten (Abb. 1).

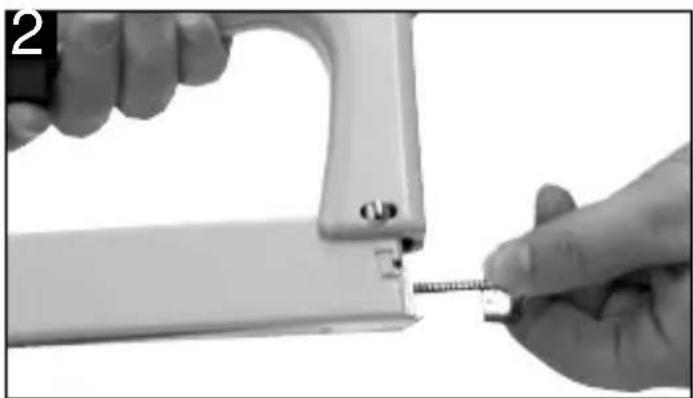

Ziehen Sie den Magazinschieber nach hinten aus dem Elektrotacker (Abb. 2).

Beüllen Sie das Magazin mit Klammern oder Nägeln. Das Magazin faßt max. 120 Klammern (Abb. 3).

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Magazinschieber bis zum Anschlag einschieben Magazinverriegelung drücken und nach oben schieben, bis diese einrastet

• Betrieb

Die eingebaute Schußsicherung verhindert eine unbeabsichtigte Schußauslösung des Elektrotackers.

Die Schußauslösung kann daher nur wie folgt ausgelöst werden:

Drücken Sie den Elektrotacker mit der Tackernase auf das Material und betätigen Sie den Ein-Aus-Schalter.

Verwenden von Klammern

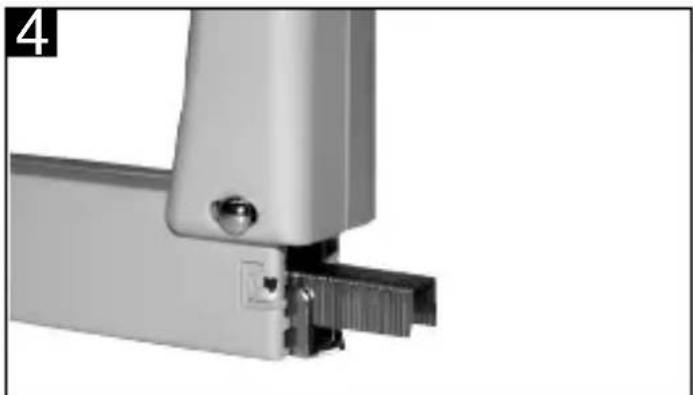

Legen Sie die Klammern, wie in Abbildung 4 gezeigt, in das Magazin ein.

Verwenden von Nägeln

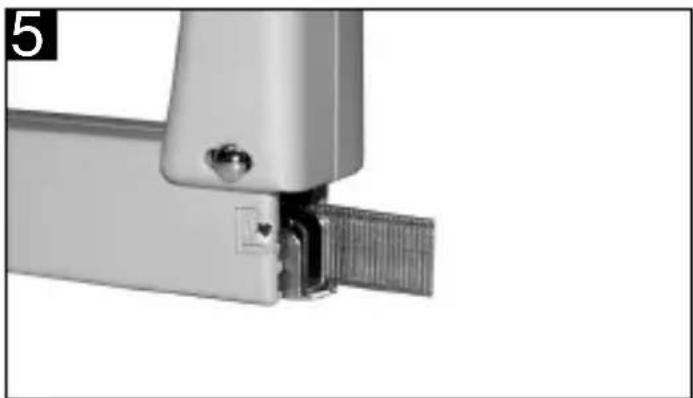

Legen Sie die Nägel, wie in Abbildung 5 gezeigt, in das Magazin ein.

Heften von Textilien, Stoffen, Leder, usw.

Elektrotacker an der gewünschten Stelle mit der Tackernase auf den Gegenstand drücken und den Ein-Aus-Schalter betätigen.

Heften von Holzleisten

Zum Heften von Holzleisten sollten nur Nägel verwendet werden.elektrotacker nicht zu fest auf die Holzleits aufdrücken, da sonst Beschädigungen an der Oberfläche der Holzleiste entstehen können.

5. Wartung und Pflege

Die Einhaltung der hier angegebenen

Wartungshin-weise sichert für dieses

Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb zu.

Prüfen Sie vor jedem Arbeitsbeginn den festen Sitz des Magazins. Reinigen Sie das Gerät gründlich und sofort nach der Arbeit.

Vorallem beim schrägen Aufsetzen des Elektrotackers kann es vorkommen, daß sich Klammern verklemmen.

Schalten Sie in diesem Fall den Elektrotacker sofort ab und ziehen Sie den Netzstecker,

Achtung: Vor allen Arbeiten am

Elektrotacker den Netzstecker aus der

Steckdose ziehen!

- Entfernen von verklemmten Klammern

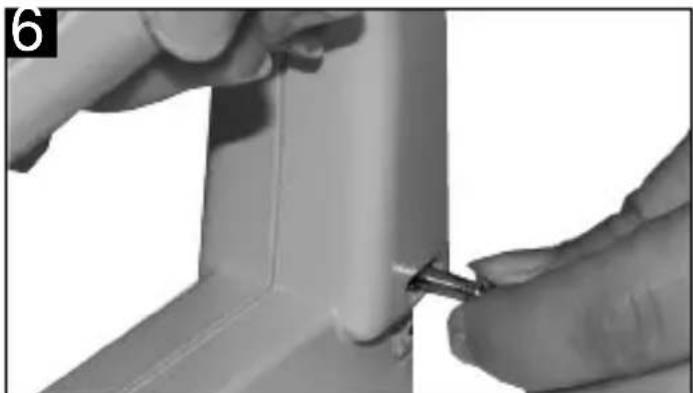

Zum Entfernen von verklemmten Klammern muß das Magazin komplett herausgenommen werden. ziehen Sie den Bolzen, wie im nachstehenden Bild gezeigt, heraus (Abb. 6).

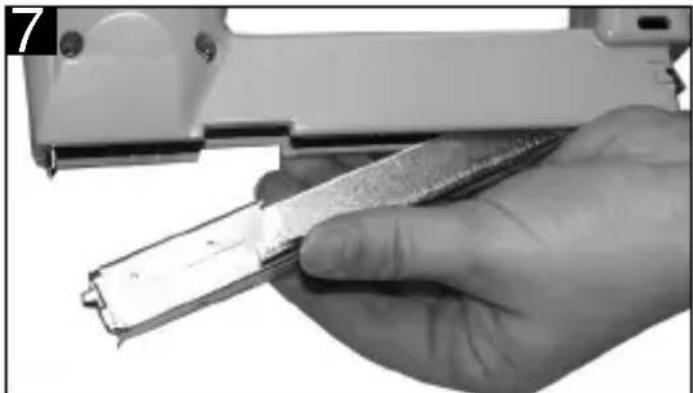

Anschliessend können Sie das komplette Magazin herausnehmen. Entfernen Sie nun ver-

klemmte Klammern vorsichtig mit einer geeigneten Zange (Abb.7).

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Vergewissern Sie sich, vor der nächsten Inbetrieb-nahme, daß das Magazin richting und vollständig eingesetzt ist und daß der Bolzen vollständig hindurchgesteckt worden ist.

2. Technische gegevens

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Technischer Kundendienst: Telefon [phone] • Telefax (0 99 51) 2610 und 5250

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende

Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.
