BEDIENUNGSANLEITUNG C 844 DUAL

Funktionsbeschreibung

Analogteil

Wiedergabe

Die im Wiedergabekopf induzierte Spannung (ca. 300 μV beim Abspielen des DIN-Bezugspegels) wird zunächst von Q 501 und Q 502 verstärkt und mit dem Gegenkopplungsnetzwerk R 509, R 508 und C 508 entsprechend entzerrt. Durch Schließen oder Auftrannen der Brücke J 1 kann der Frequenzgang bei 4 kHz leicht verändert werden. Der Hochtonbereich kann durch Austausch des Kondensators C 509 (steckbar) korrigiert werden. Bei der Bandgeschwindigkeit von 9,5 cm/s wird der Wiedergabefrequenzgang im Bereich von 20 kHz mit VR 501 und L 501 korrigiert. VR 501 sollte nicht verstellt werden. Der Abgleich ist werksseitig vorgenommen. Die Grundstellung von VR 501 ist die Mittelstellung.

Die Umschaltung der Entzerrung von 120 μs auf 70 μs erfolgt mit dem Durchschalten von Q 505 durch den Bandsortenwahlschalter S 21-3. Bei der Bandgeschwindigkeit 9,5 cm/s wird mit Transistor Q 506 auf 35 μs umgeschaltet, während Q 601 Transistor Q 505 sperrt. Beim Abspielen des Dolby-Bezugspegels (200 nWb/m) wird mit VR 502 der Wiedergabepegel am LINE OUT auf 550 mV eingestellt.

Das Wiedergabesignal gelangt über den Sperrkreis T 501, Q 504 und VR 502 an den Eingang der Dolbyschaltung IC 103, Pin 5. Ist der Dolby-Wahlschalter S 22 ausgeschaltet (Q 114 leitend), wird das Signal innerhalb der Dolbyschaltung um ca. 26 db linear verstärkt, während bei eingeschaltetem Dolby frequenz- und pegelabhängig verstärkt wird. Das Ausgangssignal gelangt von Pin 7 (IC 103) über VR 104 an den Eingang Pin 2 (IC 104) der Dolbyschaltung. Auch hier wird das Signal bei ausgeschaltetem Dolby (Q 116 leitend) um ca. 26 dB linear verstärkt (bezogen auf Eingangspegel Pin 5, IC 103). Das Ausgangssignal gelangt von Pin 7 (IC 104) an das Relais RY 1, welches die Monitorfunktion Source-Tape ausführt. Bei der Wiedergabe ist RY 1 und der Monitorschalter S 24 außer Funktion, das Tape-Signal wird unabhängig von der Stellung des Monitorschalters über den Verstärker IC 302 auf die Ausgänge DIN, LINE und MON geschaltet. Das Wiedergabesignal gelangt auch über R 531 vom LINE OUTPUT an den Kopfhörerverstärker IC 601 und über R 284 an den VU-Anzeigeverstärker Q 273.

Damit keine Schaltgeräusche an die Ausgangsbuchsen gelangen, wird das Ausgangssignal mit Q 271 stummgeschaltet (siehe Stummschaltung), bei folgenden Funktionen: Stop, Pause, Record, Stand By, Fast Forward und Rewind.

Mit Transistor Q. 120 wird eine Regelspannungskompensation für IC104 durchgeführt. Gesteuert wird Q. 120 von IC 103.

Music Finder

Das Music Finder-Signal Suchlauf (aktiv LOW, IC 409, Pin 31) gelangt vom Prozessor an Transistor Q 414, dieser sperrt und gibt den Eingang des Music Finder-Verstärkers IC 403, Pin 2 frei. Das NF-Signal wird von der Dolbyschaltung IC 103, Pin 3 abgegriffen und mit IC 403 verstärkt. Vom Ausgang (Pin 1) wird das Signal über Transistor Q 413, der als Limiter arbeitet, an Pin 6 von IC 403 gegeben. IC 403 (Pin 5, 6, 7) arbeitet als Kippglied. Am Ausgang Pin 7 steht ein statisches Signal an, wobei MUSIKSTÜCK aktiv HIGH ist. Wird die Pause SPACE zwischen den Musikstücken erkannt, kippt der Ausgang von HIGH auf LOW. Dieses Signal wird dem Prozessor IC 409 über R 432 an Pin 38 zugeführt.

Aufnahme

Für die Aufnahme stehen drei verschiedene Quellen zur Verfügung. Bei Belegung der DIN-Buchse wird der LINE-Eingang abgeschaltet. Das Signal am Mic-Eingang wird mit dem rauscharmen IC 301 verstärkt, während das Signal vom DIN-Eingang mit Q 272 verstärkt wird. Das Mic-Signal wird dem Aussteuerungssteller VR 101, das DIN oder LINE Signal dem Aussteuerungssteller VR 102 zugeführt, die beide auf den Mischverstärker Q 101 und Q 102 wirken. Von hier gelangt das Signal an den Eingang Pin 5 der Dolbyschaltung IC 101. Mit dem MPX-Schalter S 23 wird über Transistor Q 105 und Q 106 (beide leitend) das MPX-Filter zugeschaltet, um bei der Aufnahme von Rundfunksendungen eventuell vorhandene Pilottonreste zu unterdrücken. Durch das Sperren von Q 107 (S 22 in Stellung B) wird die Dolbyschaltung eingeschaltet.

Mit Transistor Q 111 wird eine Regelspannungskompensation für IC 101 durchgeführt. Gesteuert wird Q 111 von IC 102.

Um bei Aufnahmebetrieb die Dolbyschaltung nicht zu stören, werden die hohen Frequenzanteile ab 10 kHz (-3 dB) bis 20 kHz (-12 dB) durch das Skewing-Filter (C 153 und L 101) gedämpft. In Stellung C des Dolbywahlschalters S 22-2 wird das Filter mit Transistor Q 104 (leitend) zugeschaltet. Steuersignal HIGH aktiv an der Basis von Q 104.

Im Wiedergabezweig erfolgt die Korrektur der Höhendämpfung mit der Deskewingschaltung C 252 und L 102 am Ausgangsverstärker IC 302. In Dolby C-Betrieb wird mit Q 121 (leitend) diese Schaltung aktiviert. Innerhalb des Dolbyprozessors verzweigt sich das Signal auf zwei verschiedene Ausgänge, Pin 3 und Pin 7 von IC 101. Das vom Dolbyprozeß unbeeinflußte Signal von Pin 3 wird dem Monitorrelais R 41 in Stellung Source als Vorbandsignal zugeführt. Das Signal von Pin 7 gelangt über VR 103 an den Eingang Pin 2 der Dolbyschaltung IC 102. Bei B-Betrieb wird der C-Betrieb mit Q 113 (leitend) ausgeschaltet. Das Ausgangssignal von Pin 7 (IC 102) wird über VR 504 direkt dem Aufnahmeverstärker IC 602 zugeführt. Der Aufsprechstrom wird mit VR 504 eingestellt. In Abhängigkeit der Bandsorte wird mit dem Bandsortenwahlschalter S 21-2 der Pegel (Sensity) und S 21-1 die Entzerrung eingestellt. Zusätzlich wird, bedingt durch die Bandgeschwindigkeit 9,5 cm/s, mit Q 509 und Q 511 (beide leitend) die Entzerrungszeitkonstante umgeschaltet. Mit der Bandgeschwindigkeit 4,75 cm/s schaltet Q 510 durch, Q 509 und Q 511 sind gesperrt. Über den Sperrkreis T 502 wird das Aufnahmesignal dem Aufnahmekopf zugeführt. Mit VR 505 wird die Vorgmagnetisierung dazugemischt.

Durch Zuschalten der Widerstände R 618 bis R 623 mit dem Bandsortenwahlschalter S 21-5 steuert Q 605 Transistor Q 604, der den Oszillator OSC 1 so beeinflußt, daß sich für die verschiedenen Bandsorten ein optimaler Arbeitspunkt ergibt. Mit der Brücke über Diode D 609 kann der Löschstrom geändert werden. Mit Transistor Q 603 (Record = HIGH-Signal an der Basis) wird Q 604 durchgeschaltet und die Spannung von ca. 27 V an Transistor Q 610 gelegt. Das Record-HIGH-Signal gelangt auch über R 606 und D 618 an Q 612, der Q 611 durchschaltet. Über Diode D 617 wird durch das Schalten von Q 611 Transistor Q 610 durchgesteuert, der den Oszillator OSC 1 einschaltet. Bei Aufnahmebetrieb wird der DIN-Ausgang mit Relais RY 301 abgeschaltet.

Fade Edit

Mit der Drucktaste S 27 ON wird an IC 604 die Versorgungsspannung angelegt, über C 603 wird Kippglied IC 604 in seine definierte Ausgangsposition gebracht. (Pin 3 LOW, Pin 4 HIGH, Pin 10 LOW). Bei allen nachfolgenden Funktionen für FADE EDIT muß Taste ON gedrückt bleiben.

Ausblenden: Mit dem Betätigen von Taster S 28 (OUT) wird ein HIGH Pegel an Pin 6 von IC 604 gelegt. Der Ausgang Pin 3 kippt auf HIGH, damit steuert Q 608 durch, Q 609 sperrt, an der Basis von Q 610 baut sich eine positive Spannung auf, zeitbestimmender Faktor ist C 604. Analog der Basisspannung steuert Q 610 durch und bestimmt damit die Höhe des Löschstromes. Mit dem HIGH Pegel von S 28 über D 612 an Pin 13 von IC 604 kippt der Ausgang Pin 10 von LOW auf HIGH, über IC 603 wird mit HIGH Q 607 eingeschaltet, die rote LED RECORD leuchtet. Das HIGH Signal von Pin 10 gelangt auch über D 606 an Q 603, welcher den Oszillator einschaltet.

Einblenden: Mit dem Betätigen von Taster 29 (IN) wird ein HIGH Pegel an Pin 1 von IC 604 gelegt, der Ausgang Pin 3 geht auf LDW, damit sperrt Q 608 und Q 609 legt C 604 über R 639 an OV. Über Diode D 620 gelangt der HIGH Pegel von Ausgang Pin 4 (IC 604) über das Differenzienglied C 606 an Q 612, der Q 611 kurzzeitig durchsteuert und damit C 605 aufladet. Q 611 sperrt, C 605 entlädt sich über R 641. Damit steht eine im Pegel sinkende positive Spannung an der Basis von Q 610, der analog der Basispannung sperrt und damit den Löschstrom abklingen läßt.

Mit dem Loßlassen von Taster ON (S 27) sperren Q 607 (LED RECORD erlischt) und Q 603, der Oszillator wird ausgeschaltet. Damit versehentlich keine Musikkassetten (Löschsperre entfernt) mit der Fade Edit-Einrichtung angelöscht werden können, wird Transistor Q 606 durchgeschaltet (HIGH Signal an der Basis = Kontakt Record Safety offen) und damit das Kippglied IC 604 in seiner Funktion gesperrt.

Monitor

Bei Wiedergabe (Q 306 gesperrt) ist das Relais RY 1 in Ruhestellung und das Hinterbandsignal (Tape) von IC 104 Pin 7 direkt auf den Ausgangsverstärker IC 302 geschaltet. Bei Aufnahmabetrieb gelangt das vom Dolbyprozeß unbeeinflußte Signal von IC 101 Pin 3 als Vorbandsignal (Source) an Relais RY 1. Durch das Signal RECORD (HIGH aktiv) an der Basis von Q 306, steuert dieser durch, Relais RY 1 wird bestromt und schaltet auf Vorband um. Damit tritt Monitorschalter S 24 in Funktion. Wird auf Tape geschalter, legt S 24 ein LOW Signal an die Basis von Q 306, dieser sperrt. Relais RY 1 fällt ab und schaltet auf Hinterband = Tape. So kann die bereits auf dem Band aufgezeichnete Information abgehört werden. Da in dieser Betriebsart ein Übersprechen der Vormagnetisierung innerhalb des Aufnahme-Wiedergabekopfes unvermeidbar ist, muß die Vormagnetisierung durch Filter T 501 unterdrückt werden.

Stummschaltung, Auto Space

Der Aufnahmeverstärker und die LED Peak-Anzeige sind bei allen Funktionen, außer RECORD, stummgeschalter. Dieses Steuersignal MUTING RA (Record Amp) ist aktiv HIGH und gelangt von der Gerätesteuerung über Stecker C (Board A). Pin 2 an Q 602, der über Q 508 den

Eingang des Aufnahmeverstärkers IC 602 an OV legt. Mit diesem Steuersignal wird auch bei der Aufnahme mit Betätigen von AUTO SPACE die Musiklücke von ca. 4 sec Dauergeschaffen.

Die Stummschaltung von LINE OUT und MONITOR erfolgt durch das Durchschalten von Transistor Q 271 (HIGH Signal an der Basis). Der Prozessor gibt das Steuersignal MUTING Playback an Board A, Stecker C, Pin 5 als LOW aktiv ab bei folgenden Funktionen: Stop, Rewind, Fast Forwind, Music Finder ▶ und ◀ und Pause.

DIN-Ausgang abgeschaltet = Relais RY 1 in Ruhestellung, die Kontakte sind geöffnet, Transistor Q 355 ist gesperrt da Q 354 durch den RECORD Befehl (HIGH aktiv) leitend wird.

CLEAR MUTING Playback = Freigabe der Stummschaltung bei folgenden Funktionen: Play, Record SB (Stand By) und Record. Das vom Prozessor ausgegebene Steuersignal CLEAR MUTING Playback (HIGH aktiv) gelangt über Stecker C (Board A) Pin 5 an IC 603, dessen Ausgang Pin 10 verzögert (C 601) auf HIGH geht, Transistor Q 351 wird leitend. Durch die UND-Verknüpfung mit Q 352 kann der Stummschalttransistor Q 271 über Q 353 erst sperren, wenn auch Q 352 leitend ist. Q 352 ist immer durchgeschaltet, wenn die Netzteilspannung auf Soll-Pegel ist, HIGH Signal an Stecker C (Board A) Pin 7. Der Ausgang Pin 11 von IC 603 legt einen HIGH Pegel an die Basis von Q 352. Dieses Steuersignal gelangt auch an die Basis von Q 355, dieser wird leitend und schaltet das Relais ein, der DIN-Ausgang wird in den NF-Signalweg geschaltet. Wird der Befehl RECORD gegeben (HIGH aktiv) so wird Q 354 leitend und sperrt damit Q 355. Der DIN-Ausgang wird abgetrennt.

Aussteuerungsan zeigen

VU: Das LINE OUT Ausgangssignal wird über R 284 mit dem Anzeigenverstärker Q 273 verstärkt und über die Vollwellengleichrichtung dem VU-Meter zugeführt. Die Vollwellengleichrichtung sorgt für eine präzise Anzeige, das VU-Meter arbeitet mit bedämpften Rücklauf. Mit VR 271 wird für Bezugspegel 0 dB VU eingestellt. Transistor Q 274 schaltet das Instrument stumm bei allen LINE OUT Stummschaltfunktionen.

Peak-Level: Das bandsortenabhängige und höhenentzerrte Signal wird mit C 545 am Ausgang des Aufnahmeverstärkers IC 602 Pin 4 abgekoppelt und über Steller VR 503 dem Eingang Pin 2 des integrierten Anzeigeverstärkers IC 605 zugeführt, der direkt mit seinen Ausgängen die LED's ansteuert. Mit Transistor Q 507 (leitend) wird in Stellung MET des Bandsortenwahlschalters S 21-3 die Empfindlichkeit umgeschaltet. Die Anzeige erfolgt trägheitslos mit 5 LED's, die die Magnetisierung des Bandes in Prozent anzeigen.

Gerätesteuerung

Prozessor

Alle Geräte- und Laufwerkfunktionen werden durch einen 4-Bit-Mikrocomputer mit integriertem 2 k-Byte Programmspeicher gesteuert. Die Taktfrequenz beträgt ca. 500 kHz mit CF 401 an Pin 24 und 25 des Prozessors IC 409.

Reset

Beim Einschalten des Gerätes laufen die Versorgungsspannungen auf ihren Nennwert. Mit dieser LOW-HIGH Flanke am Reset-Eingang Pin 23 von IC 409 wird der Programmzähler des Prozessors auf seine Anfangsadresse gesetzt und der Prozessor für seine Funktionsabläufe freigegeben. Über D 418 und C 417 wird ein Clear-Impuls an das D-Flip-Flop IC 408 Pin 1 gegeben.

Eingaben

Die Laufwerk- und Memorybedientasten werden vom Prozessor in Form einer getakteten Schaltermatrix abgefragt und verarbeitet. Als Arbeitstakte dienen die von Pin 7 (Dekade 2) bis Pin 9 (Dekade 4) abgegebenen positiven Impulse von IC 409, die mit IC 406 invertiert werden. Diese Impulse sind gegeneinander um 3 ms zeitlich versetzt (siehe Impulsdiagramm). Beim Betätigen einer Laufwerkbedientaste steht das Signal als HIGH aktiv Impuls (Inverter IC 405) an Prozessor IC 409 an.

Der Kontaktfühler S 13 RECORD SAFETY (Löschsperre) ist bei eingegter Musikkassette geöffnet = HIGH Signal. Damit ignoriert der Prozessor das Betätigen der Taste RECORD.

Der Timerschalter S 1 gibt seine Eingaben PLAY oder REC als LOW aktiv an den Prozessor.

DLL

Es wird das kontaktlose Infrarot-Lichtleitersystem angewandt. Der Infrarotsender LED 406 wird mit dem freischwingenden Oszillator IC 404 von Pin 1 über Q 415 angesteuert. Die Taktfrequenz beträgt 1050 Hz und ist mit VR 401 einstellbar. Diese Frequenz wird auch dem Prozessor an Pin 22 als Referenzfrequenz zur Verfügung gestellt (siehe auch Endabschaltung). Dieses Taktverfahren sichert einen einwandfreien Betrieb gegenüber Gleichlicht und Störreflexionen. Mit Fototransistor Q 420 werden die Lichtimpulse in elektrische Impulse umgewandelt und mit dem Komparator IC 404 verarbeitet. Wird die Lichtleiterstrecke unterbrochen (DLL EIN), so steht am Ausgang von IC 404 Pin 7 ein wellenförmiger HIGH-Pegel für die Dauer der Unterbrechung an, der mit R 443, C 411 und D 410 auf LOW Pegel gebracht wird. Dieses LOW-Signal entsteht auch, wenn der Kassettenfühler S 12 geschlossen ist (Kassette entnommen). Der Prozessor erkennt durch das LOW-Signal an Pin 41 (IC 409) auf DLL EIN = Kassette entnommen. Die Stoppfunktion wird ausgeführt, die LED STOP blinkt, bei Aufnahmebetrieb wird die RECORD Funktion aufgehoben. In der Gerätefunktion PLAY bleibt nach dem Entnehmen der Kassette dieser Zustand gespeichert.

Endabschaltung

Die Information – Band läuft – wird von einer mehrpoligen Magnetscheibe, die am Antriebsrad des Aufwickels befestigt ist, an IC 412 gegeben. Dieses IC wandelt die wechselnden magnetischen Felder in elektrische Impulse um. Diese Impulse gelangen über C 414 an Transistor Q 418, der mit IC 406 Pin 7/10 als Flip-Flop arbeitet. Die so aufbereiteten Signale gelangen über R 457 an Pin 37 von IC 409. Diese Bandlauf-frequenz wird vom Prozessor mit der 1050 Hz Frequenz des Oszillators IC 404 verglichen, die an Pin 22 (IC 409) anliegt. Bleiben die Bandlauf-impulse innerhalb 1 sec aus z.B. bei einer schwergängigen Kassette, so wird STOP ausgelöst. Bei Bandlaufstörungen sollte auch die 1050 Hz (±5 %) Frequenz überprüft werden, da sie als Referenzfrequenz für die Endabschaltung dient.

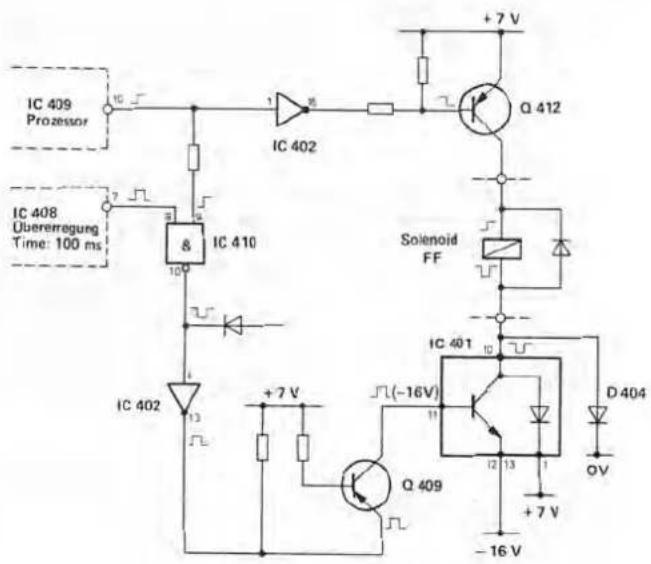

Ausgaben

Die Ausgaben für die Gerätefunktionen (Magnete und Motoren) werden vom Prozessor als HIGH aktiv ausgegeben. Als Beispiel ist der Signalverlauf für FF (Fast Forward) herangezogen. Das aktive HIGH Signal des Prozessors (Pin 10, IC 409) gelangt sowohl an den invertierenden Treiber IC 402, Pin 1, als auch an das NAND-Gatter IC 410, Pin 9. Mit dem LOW-Signal am Ausgang von IC 402, Pin 16 wird Transistor Q 412 durchgeschaltet und legt die positive Spannung von ca. 6 V an Magnet FF. Gleichzeitig wird vom Prozessor (IC 409, Pin 19 - U BAT) das Übererregungssignal im D-Latch IC 408 Pin 6 für die Dauer von ca. 100 ms gespeichert. Dieses Zeitsignal (HIGH aktiv) gelangt vom Ausgang Pin 7 an die NAND-Eingänge von IC 410. Der FF-Befehl liegt als HIGH an Pin 9 von IC 410 an. Für die Dauer des Zeitsignales (100 ms) an Pin 8 geht der Ausgang Pin 10 auf LOW, der invertierende Treiber IC 402 steuert mit HIGH Transistor Q 409 an, der leitend wird und die Treiberstufe IC 401 Pin 11 ansteuert. IC 401 legt über Pin 10 die Übererregungsspannung von -16 V an den Magneten FF an.

Nach Ablauf des Zeitsignals U BAT (100 ms) übernimmt die Diode D 404 den Haltezustand des Magneten, bis Q 412 abschaltet. Diese Übererregung sichert ein schnelles und sicheres Ansprechender Magnete. Mit den Koppeldioden D 419 bis D 424 wird ein nochmaliges Übererregen von schon eingeschalteten Magneten unterdrückt. Als Beispiel: das LOW Signal FF am Ausgang Pin 10 (IC 410) wird über D 423 an den UND-Eingang Pin 1 gelegt und sperrt damit die Übererregung des im Haltezustand befindlichen Magneten PLAY.

IC 409 Prozessor IC 408 Übererregung Time: 100 ms IC 408 Übererregung & IC 410 +7 V IC 402 +7 V Q 412 Soienoid FF IC 401 (-16V) Q 409 +7 V -16 V D 404 OV

Die von Pin 14 bis Pin 20 (IC 409) abgegebenen dynamischen HIGH Impulse werden mit dem D-Latch IC 408 in statische HIGH Signale umgewandelt. Die am D-Eingang anliegende Information wird durch einen HIGH-Impuls (ca. 10 μs) am Clock-Eingang Pin 9 (IC 408) eingeschrieben und steht am Q-Ausgang statisch an, bis eine neue Information abgespeichert wird.

Capstan Motor, Reel Motor

Mit einem HIGH Signal vom Prozessor (IC 409, Pin 16), das im D-Latch IC 408 gespeicheit wird, steuert Q 403 Transistor Q 402 durch, dieser legt die Betriebsspannung von -16 Volt an den Capstan Motor und Reel Motor, Stecker A (Board C) Pin 10, Mit VR 403 (9,5 cm/s) und VR 402 (4,75 cm/s) wird die Referenzspannung für die Bandgeschwindigkeiten eingestellt. Der Fototransistor in IC 411 ist immer leitend und tritt nur bei der Regelung der Umspulgeschwindigkeit REWin Funktion.

Für die Gerätefunktion Schnellauf FF oder REW wird über ein Zwischengetriebe die Schwungscheibe des Capstanantriebes herangezogen. Um eine zu starke Belastung des Bandes am Wickelende zu vermeiden — bei der Funktion REPEAT = REW und 9,5 cm/s — wird über Optokoppler IC 411 die Umspulgeschwindigkeit gegen Ende des Bandwickels verlangsamt. Die Signale des Tape Run Sensors IC 412 werden vom Prozessor ausgewertet. Steigt die Impulsfrequenz über 75 Hz an, so werden von Pin 33 (IC 409) LOW aktive Regelimpulse über D 415 an Inverter IC 406 Pin 2 gegeben. Die HIGH Impulse vom Ausgang Pin 15 steuern die Fotodiode im Optokoppler IC 411. Mit jedem positiven Impuls sperrt der integrierte Fototransistor und erhöht über R 465 die Referenzspannung. Entsprechend wird der Capstanmotor verlangsamt.

Damit das Band im FF-Betrieb auf hohe Umspulgeschwindigkeit kommt, wird durch ein HIGH Signal über D 414 die Regelung außer Funktion gesetzt, der Fototransistor ist leitend.

Music Finder

Werden die Tasten FF oder REW während der Playfunktion betätigt, so erkennt der Prozessor die Music Finder-Funktion und gibt an Pin 31 (IC 409) ein LOW Signal ab = SCAN (Suchlauf). Dieses Signal gelangt an Transistor Q 414 zur Freigabe des Finderverstärkers. Die Magnete FF und MF (Music Finder) werden bestromt, damit taucht der Doppelkopf nur soweit an das Band, damit ein sicheres Erkennen der Musiklücke gewährleistet wird. Durch dieses geringe Eintauchen wird der Tonkopfverschließ auf ein Minimum reduziert. Wird nun eine Musiklücke erkannt (SPACE = LOW aktiv, siehe auch Analogteil) gelangt dieses LOW Signal an den Prozessoreingang Pin 38, der die Playfunktion einleitet.

Auto Space

Mit Betätigen der Taste AUTO SPACE während der Betriebsfunktion RECORD wird der Aufnahmeverstärker stummgeschaltet — HIGH Signal von Pin 32 (IC 409) an Q 419 — das Band läuft noch ca. 4 sec weiter bis der Prozessor das Band stoppt und RECORD STAND BY auslößt. Mit dem Befehl PAUSE (HIGH aktiv Pin 20 von IC 409) wird über IC 408 und Inverter IC 406 durch ein LOW-Signal Q 419 gesperrt = Clear Muting Playback.

Record Stand By

Wird die Taste RECORD betätigt und der Kontakt RECORD SAFETY S 13 ist geschlossen (LOW an Pin 36, IC 409) geht das Gerät in die Funktion RECORD STAND BY, das durch Blinken der grünen LED PLAY angezeigt wird. Magnet PLAY wird bestromt, die Stummschaltung des Wiedergabezweiges wird aufgehoben (Clear Muting Playback) der Capstanmotor wird eingeschaltet, der Aufnahmeverstärker wird freigegeben (Clear Muting RA, Q 419 sperrt) die LED PLAY blinkt und LED RECORD leuchtet. Wird nun die Taste PLAY betätigt, geht das Gerät in die Recordfunktion.

LED-Anzeige

Die Betriebsfunktion STOP, PLAY, RECORD, REPEAT und DOUBLE SPEED (9,5 cm/s) werden mit je einer LED angezeigt. Außer DOUBLE SPEED werden die LED's an der Kathodenseite mit den LOW aktiven Dekadenimpulsen (Inverter IC 406) angesteuert. Die positive Betriebsspannung wird mit den Transistoren Q 416 und Q 417 impulsförmig aufgeschaltet. Wird z.B. die LED RECORD angesteuert, gibt der Prozessor die Ansteuerungsimpulse für Q 416 in Phase mit den Impulsen von Dekade 2 aus. Sol dagegen LED REPEAT leuchten, sind die Ansteuerimpulse für Q 416 synchron mit den Impulsen von Dekade 4.

Zähler

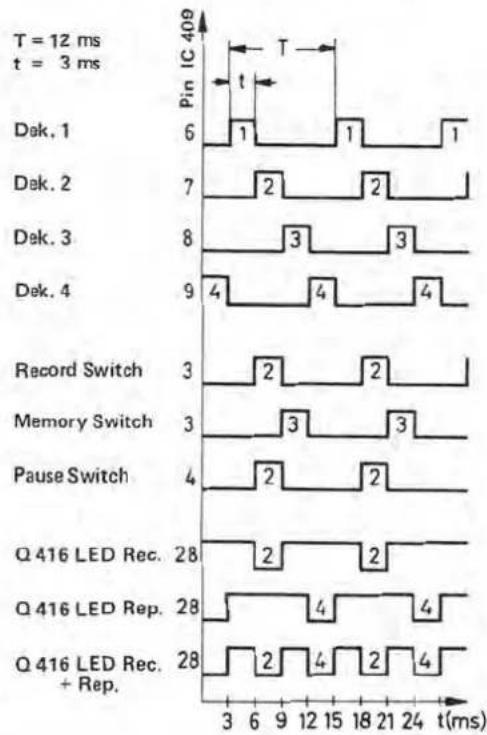

Das 4-stellige Anzeigedisplay wird über Inverter IC 406 (Dekadenimpulse LOW aktiv) und Inverter IC 407 (Segmentimpulse LOW aktiv) im Multiplexbetrieb angesteuert. Die Anzeige der Punkte (Dot) für MEMORY und SET werden von Q 416 und Q 417 gesteuert.

Pulse Diagramm IC 409

Remote Control

Die vom Infrarotempfänger in elektrische Impulse umgewandelten IR-Signale werden über C 413 und Inverter IC 405 Pin 11/10 und Pin 9/8 an den Eingang Pin 35 des Prozessors IC 409 gegeben.

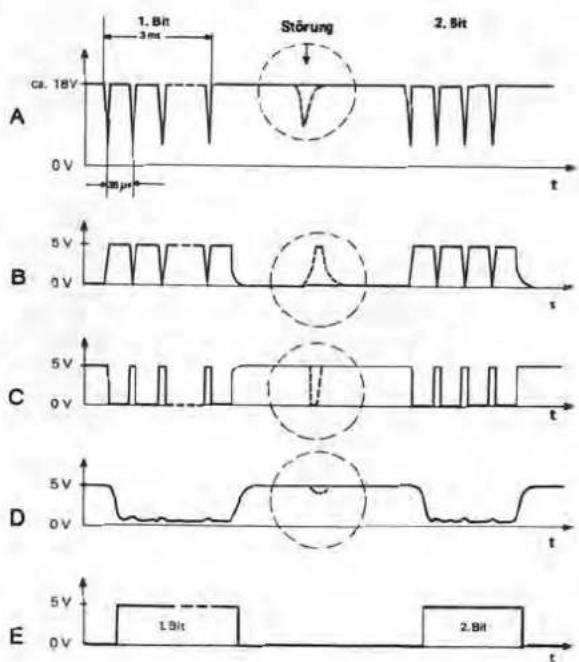

Signalverlauf: Ein codierter Befehl setzt sich aus 16 Bits zusammen. Da jeder ausgesendete Befehl aus Sicherheitsgründen wiederholt wird, ergibt sich eine Befehlzusammensetzung von 2 x 16 Bits = 96 ms Dauer. Ein Bit entspricht einer Länge von 3 ms und wird mit einer Frequenz von ca. 28,5 kHz getaktet.

Punkt A: Die getakteten Bits stehen als Spannungseinbrüche an.

Punkt B: Mit C 413 und R 456 werden die Signale differenziert und auf 5 V begrenzt (Dioden D 411 und D 412).

Punkt C: Mit Inverter IC 405 werden die Impulse negiert. Es stehen nun positive Nadelimpulse an.

Punkt D: Mit R 454 und C 412 werden die Impulse integriert.

Punkt E: Inverter IC 405 negiert und es steht ein positiver Impuls = 1 Bit von ca. 3 ms Dauer am Eingang des Prozessors an.

Dieses Verfahren sichert ein sehr gutes Unterdrücken von Störimpulsen. Die Punkte A bis E sind mit den Bezeichnungen auf dem Schaltbild identisch.

Music Finder ▶▶ und ◀◀

alle Funktionen, all functions

alle Funktionen, all functions

Pause, Record SB

Power ON

Music Finder ▶▶ und ◀◀

Record

Fast Forward, Rewind, Music Finder ▶▶ und ◀◀

alle Funktionen, all functions

Musicassette

Music Finder ▶▶ und ◀◀

Timer Switch Record

Timer Switch Play

Kassette entfernt, without a casstte

Bezeichnung, Signification:

2←Input

7 → Output

∫ Signal HIGH active

1 Signal LOW active

Abgleichanleitung C 844

Signalquelle	Einstellung Signalquelle	Einstellung Gerät	Anzigegerät Arschluß	Abgleichposition	Abgleich Bemerkung
Azimut
Meßcassette 21	10 kHz	Fe : ON	NF-Voltmeter an OUTPUT	Azimut-Schraube A	Maximum, mit Lack sichern
Bandgeschwindigkeit 9,5 cm/s, 4,75 cm/s
Meßcassette 1	3 150 Hz	Fe : ONDouble Speed : ON	Frequenzzähler an OUTPUT	© VR 403	6 300 Hz, -0,5 %
		Double Speed : OFF		© VR 402	3 150 Hz, -0,5 %
Interrupt Frequenz
		Power : ON	Frequenzzähler an © Point OR	© VR 401	auf 1 050 Hz einstellen
Dolby B und C (nur nach Austausch von IC 101...IC 104)
NF-Generator an INPUT LEFT und RIGHT	400 Hz ca. 100 mV	Fe : ONRecord : ON	NF-Voltmeter an ® TP 1TP 1'	Record Level	auf 580 mV einstellen
			NF-Voltmeter an ® TP 2TP 2'	® VR 103VR 103'	auf 580 mV einstellen
Meßcassette 21	400 Hz Dolby Pegel 200 nWb/m	Fe : ONPlay : ON	NF-Voltmeter an ® TP 3TP 3'	® VR 502VR 502'	auf 580 mV einstellen
			NF-Voltmeter an ® TP 4TP 4'	® VR 104VR 104'	auf 580 mV einstellen
Wiedergabepegel
	400 Hz Dolby Pegel 200 nWb/m	Fe : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	® VR 502VR 502'	auf 550 mV einstellen
Pegelanzeige VU, Peak LED
NF-Generator an INPUT LEFT und RIGHT	400 Hz ca. 100 mV	Fe : ONRecord : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	Record Level	550 mV Output
				® VR 271VR 271'	VU-Anzeige auf 0 db VU einstellen
NF-Generator an INPUT LEFT INPUT RIGHT		Cr : ONRecord : ON		® VR 503VR 503'	LED-Anzeige auf 150 % einstellen
Oszillator, HF-Sperrkreise
		Metal : ONRecord : ON	Frequenzzähler an ® R 653	® OSC 1	124 kHz
			NF-Voltmeter an ® TP 4TP 5	® T 502T 502'	Minimum HF
		Metal : ONMonitor : ONRecord : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	® T 501T 501'
Löschspannung
		Metal : ONRecord : ON	NF-Voltmeter und ® Oszilloskop an R 653	® Brücke über D 609	ca. 100 mVbei Auftreten von Verzerrungen Brücke trennen
HF-Vormagnetisierung
NF-Generator an INPUT LEFT und RIGHT	400 Hz / 10 kHz ca. 100 mVBASF C-401 R oder BASF C 60 Chromdioxid	Cr : ONRecord : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	Record Level	ca. 30 mV Output
		Cr : ONMonitor : ONRecord : ON		® VR 505VR 505'	bei Wiedergabe auf Pegelgleichheit der beiden Testfrequenzen einstellen, bei Höhenanhebung: im Uhrzeigersinn drehen; bei Höhenabfall: gegen Uhrzeigersinn drehen
Aufnahmepegel
NF-Generator an INPUT LEFT und RIGHT	400 Hz ca. 100 mVBASF C 60 Chromdioxid	Cr : ONRecord : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	Record Level	550 mV Output
		Cr : ONMonitor : ONRecord : ON		® VR 504VR 504'	auf 550 mV einstellen

Änderungen vorbehalten!

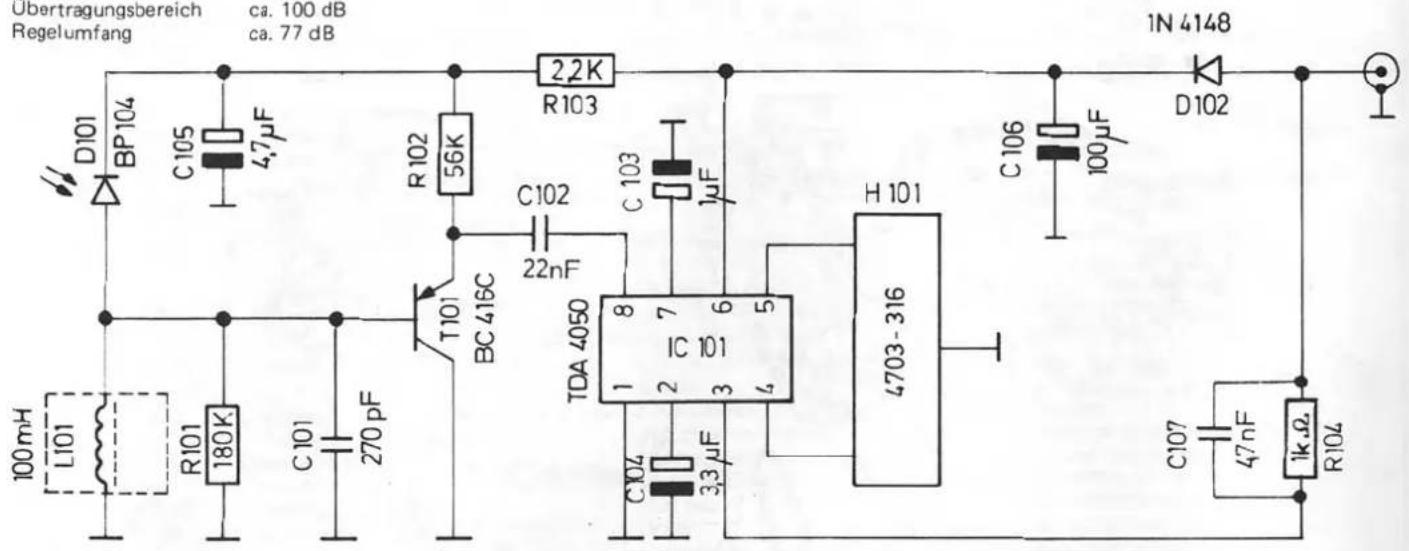

Technische Daten RE 122

Betriebsspannung 10 ... 15 V Betriebsstrom < 20 mA Empfangswinkel ± 60° Übertragungsbereich ca. 100 dB Regelumfang ca. 77 dB

Übertragungsbereich ca. 100 dB Regelumfang ca. 77 dB D101 BP104 C105 47μF R102 56K 2.2K R103 C102 22nF C103 μF T101 BC 416C TDA 4050 8 7 6 5 IC 101 C104 33μF H 101 4703-316 C106 100μF D102 C107 47nF 1kΩ R104 100mH L101

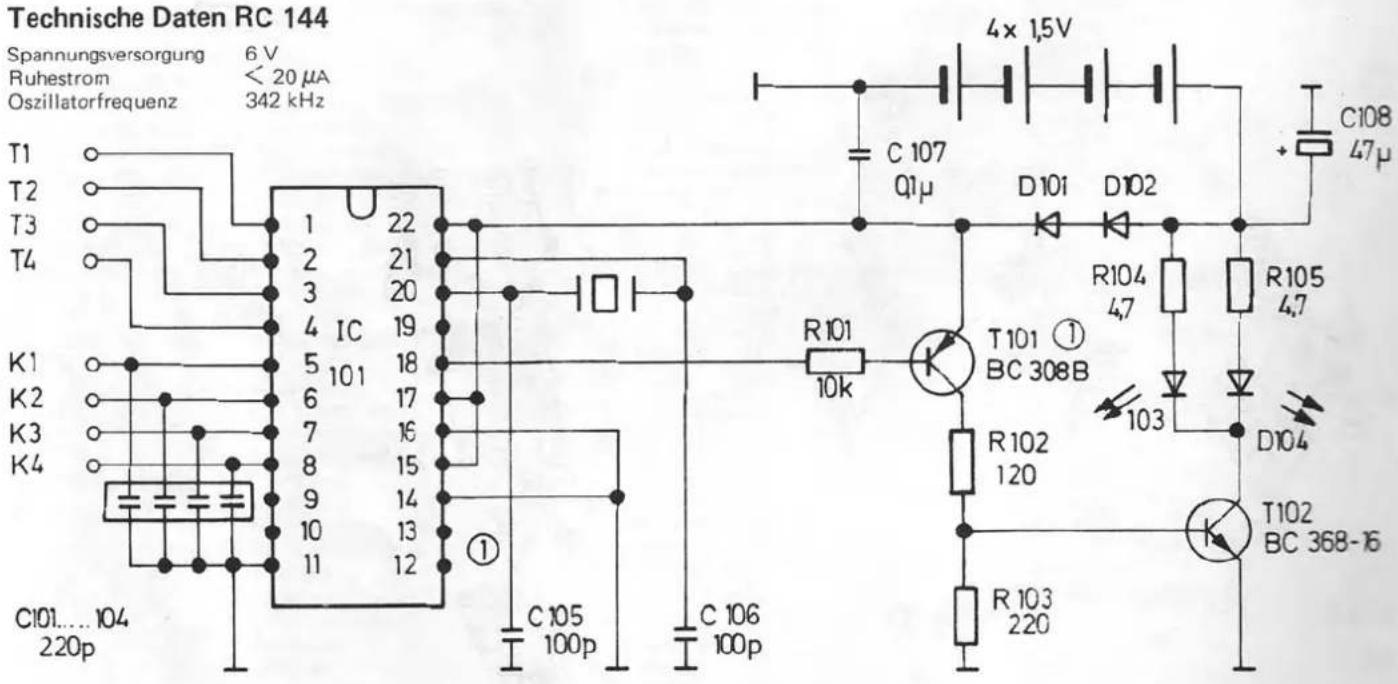

Technische Daten RC 144

Technische Daten RC 144 Spannungsversorgung 6 V Ruhestrom < 20 µA Oszillatorfrequenz 342 kHz T1 T2 T3 T4 K1 K2 K3 K4 C101....104 220p 1 22 2 21 3 20 4 IC 19 5 101 18 6 17 7 16 8 15 9 14 10 13 11 12 ① C105 100p C 106 100p R101 10k R102 120 R 103 220 T101 ① BC 308B R104 47 D101 D102 C 107 Q1µ 4x 1,5V + C108 47µ R105 4,7 D104 T102 BC 368-16

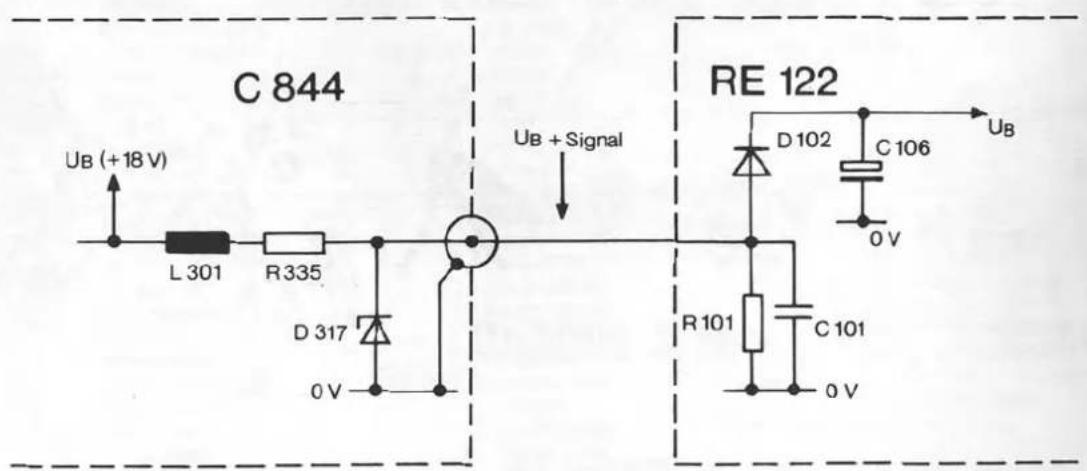

C 844 UB (+18 V) L 301 R335 D 317 0 V UB + Signal RE 122 D 102 C 106 0 V R 101 C 101 0 V

Betriebsspannung UB und Signalleitung sind gemeinsam (Eindrahtsignal)

Datum-Date-Date18.5.82

Zeichen-Ref.-N/réf.KD/N

Geräte Nr.-Serial number-No. de I-appareil

Gerät-Model-AppareilC 844

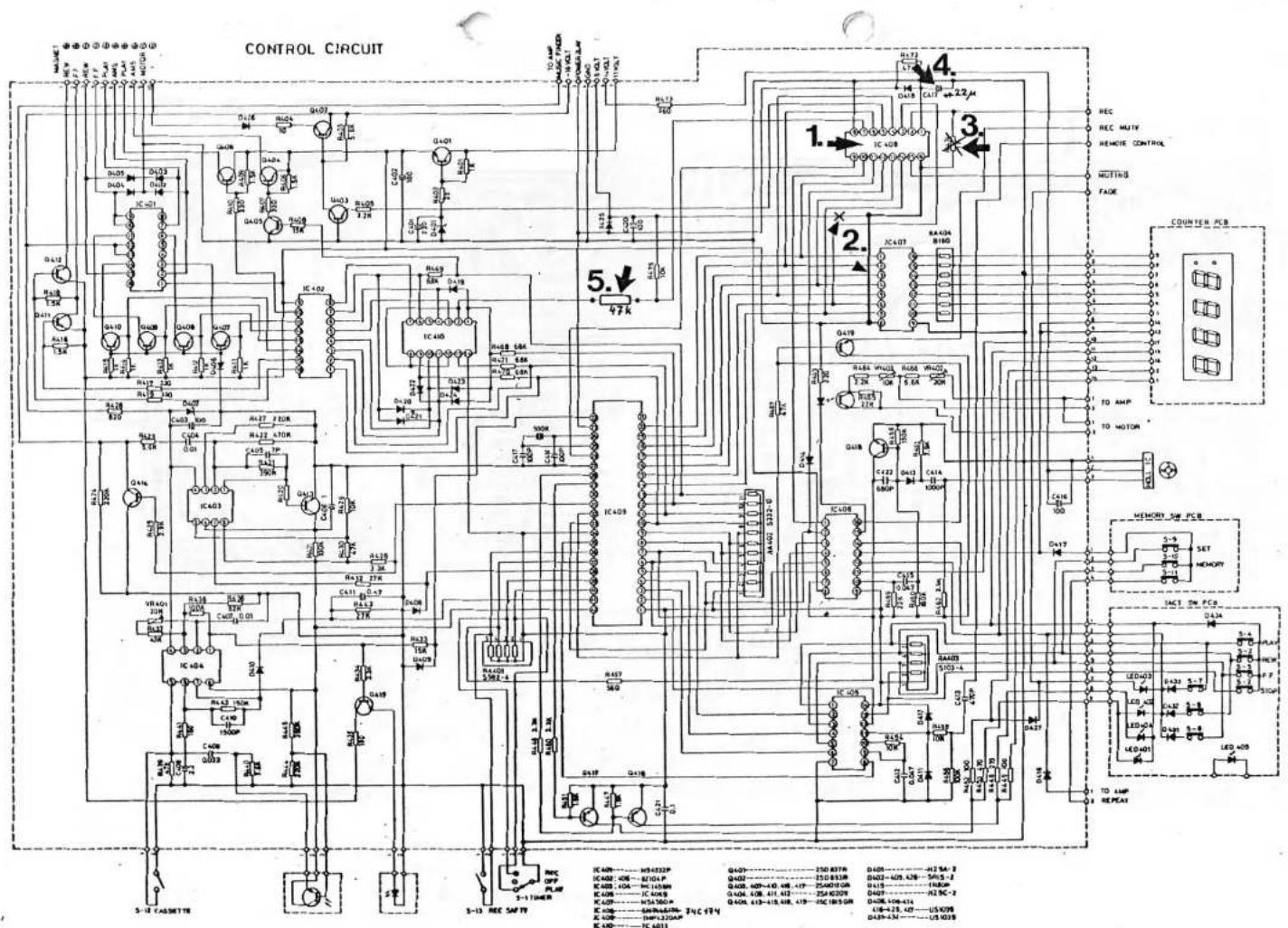

CONTROL CIRCUIT

Schaltbild-Korrektur, Service-Anleitung Seite 21

Datum-Date-Date10.11.81

Zeichen-Ref.-N/réf.KDT/Le

Geräte Nr.-Serial number-No. de I-appareilAb 11 700

Gerät-Model-AppareilC 844

Erscheinung: Bis Fab.-Nr. 11 700 können unter besonderen Umständen Fehlfunktionen und Sicherungsausfall auftreten.

Ursache: Statische Aufladungen und Netzstörungen.

Abhilfe: Auf der Control-Platte Art.-Nr. 270 240 sind folgende Schaltungsänderungen durchzuführen:

1. IC 408 Typ SN 74 LS 174 N gegen C-MOS-Ausführung z.B. MM 74 C 174, Art.-Nr. 271377 (verpackt) wechseln.
2. Betriebsspannung von 5 V auf 7 V ändern durch:

a) Unterbrechen der Leiterbahn (5 V UB an Pin 16 IC 408).
b) Einsetzen einer Brücke (7 V UB an Pin 16 IC 408).

1. Widerstand R 474 1 kOhm entfernen.

2. Zeitkonstante für Clear-Funktion verkleinern durch Auswechseln des C 417 von 47 μF in 22 μF.

3. Brücke in der Ansteuerung der Gattereingänge Pin 2, 5, 8 und 12 des IC 410 entfernen und durch einen Widerstand von 47 kOhm ersetzen.

4. Die hintere Metallasche der Tastensatzhalterung (Tastensatz, Art.-Nr. 271 123, MPX, Monitor, Repeat, Double Speed) gegen die Sechskant-Befestigungsmutter des Dolby-Schalters drücken. Die Schalterachse wird hierdurch mit Masse verbunden.

Siehe Schaltbild und Lageplan

CONTROL CIRCUIT 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100. TO AMP TO MOTOR COUNTER PCB MEMORY SIM PCB SET MEMORY ACI 2M PCB LED-03 LED-02 LED-01 LED-00 S-12 FASSETR S-13 REE SMTF Q400----10V/0.03P Q401----15V/0.07P Q402----15V/0.13P Q403----15V/0.18P Q404----15V/0.23P Q405----15V/0.28P Q406----15V/0.33P Q407----15V/0.38P Q408----15V/0.43P Q409----15V/0.48P Q410----15V/0.53P Q411----15V/0.58P Q412----15V/0.63P Q413----15V/0.68P Q414----15V/0.73P Q415----15V/0.78P Q416----15V/0.83P Q417----15V/0.88P Q418----15V/0.93P Q419----15V/0.98P Q420----15V/1.03P Q421----15V/1.08P Q422----15V/1.13P Q423----15V/1.18P Q424----15V/1.23P Q425----15V/1.28P Q426----15V/1.33P Q427----15V/1.38P Q428----15V/1.43P Q429----15V/1.48P Q430----15V/1.53P Q431----15V/1.58P Q432----15V/1.63P Q433----15V/1.68P Q434----15V/1.73P Q435----15V/1.78P Q436----15V/1.83P Q437----15V/1.88P Q438----15V/1.93P Q439----15V/1.98P Q440----15V/2.03P Q441----15V/2.08P Q442----15V/2.13P Q443----15V/2.18P Q444----15V/2.23P Q445----15V/2.28P Q446----15V/2.33P Q447----15V/2.38P Q448----15V/2.43P Q449----15V/2.48P Q450----15V/2.53P Q451----15V/2.58P Q452----15V/2.63P Q453----15V/2.68P Q454----15V/2.73P Q455----15V/2.78P Q456----15V/2.83P Q457----15V/2.88P Q458----15V/2.93P Q459----15V/2.98P Q460----15V/3.03P Q461----15V/3.08P Q462----15V/3.13P Q463----15V/3.18P Q464----15V/3.23P Q465----15V/3.28P Q466----15V/3.33P Q467----15V/3.38P Q468----15V/3.43P Q469----15V/3.48P Q470----15V/3.53P Q471----15V/3.58P Q472----15V/3.63P Q473----15V/3.68P Q474----15V/3.73P Q475----15V/3.78P Q476----15V/3.83P Q477----15V/3.88P Q478----15V/3.93P Q479----15V/3.98P Q480----15V/4.03P Q481----15V/4.08P Q482----15V/4.13P Q483----15V/4.18P Q484----15V/4.23P Q485----15V/4.28P Q486----15V/4.33P Q487----15V/4.38P Q488----15V/4.43P Q489----15V/4.48P Q490----15V/4.53P Q491----15V/4.58P Q492----15V/4.63P Q493----15V/4.68P Q494----15V/4.73P

4. 1. 3. 5. 2. 0 © Control-Platte, Art.-Nr. 248 422

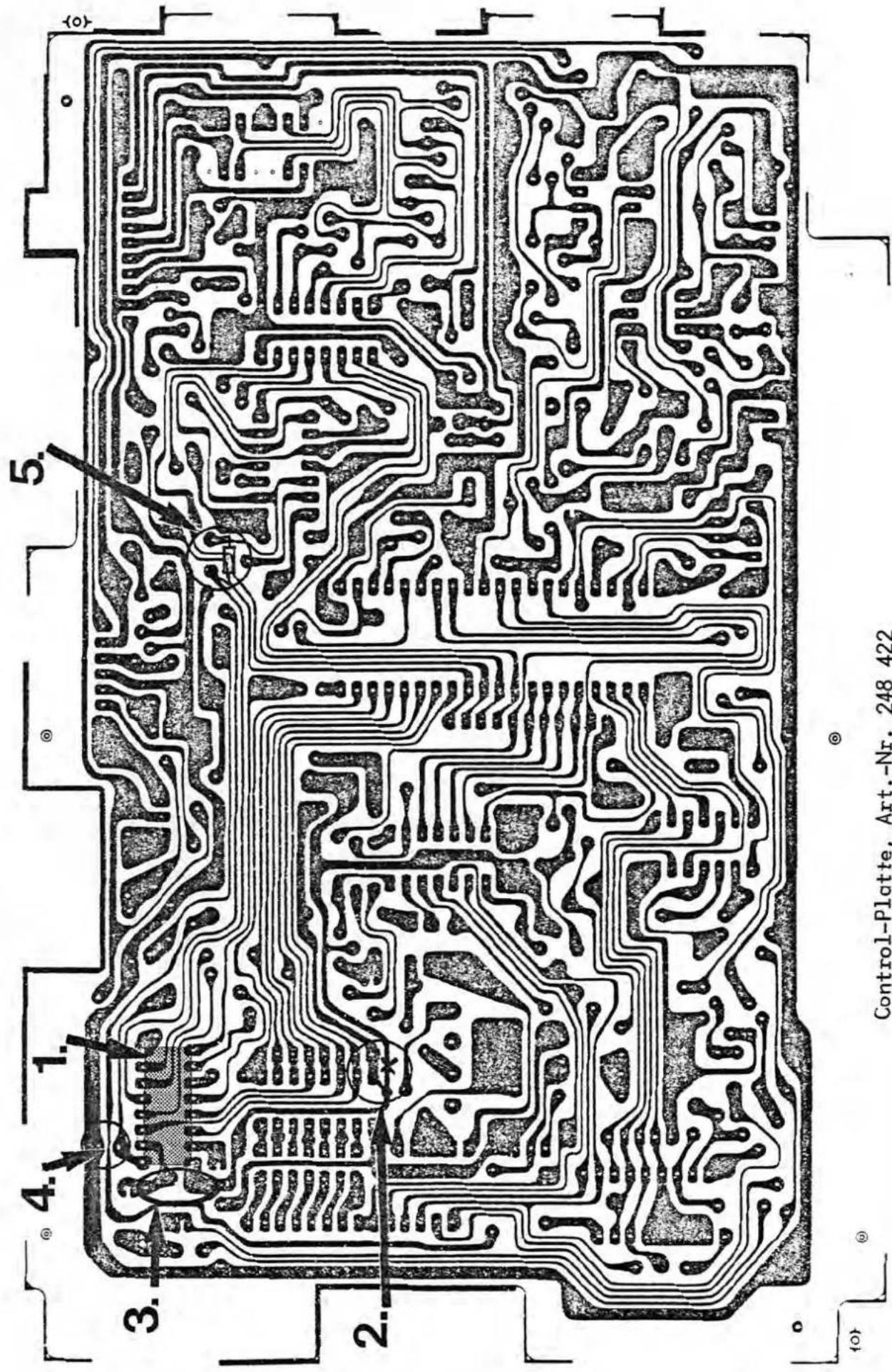

Control-Platte, Art.-Nr. 248 422 (von der Leiterbahnseite gesehen)

Allgemeine Information General Information Information générale

No

3/C 844

Datum-Date-Date	Zeichen-Ref.-N/réf.	Geräte Nr.-Serial number-No. de l-appareil	Gerät-Model-Appareil
11.11.82	KD/N	20 000	C 844

VR 601

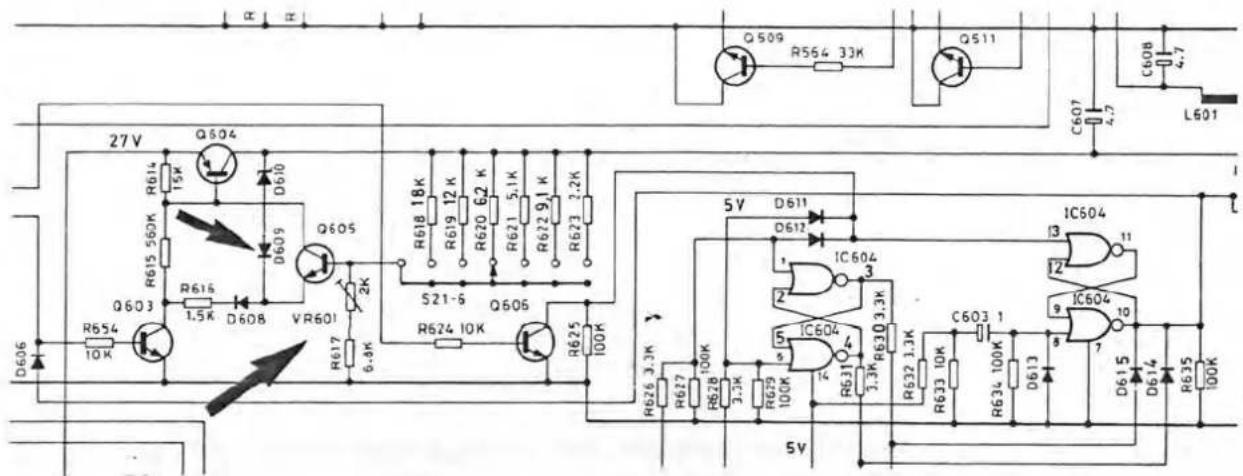

Um den Löschstrom für Metallbänder besser einzustellen, wurde ab Geräte-Nr. 20 000 ein Einsteller 2 kOhm, mit der Pos.-Bezeichnung VR 601, Art-Nr. 238.092 zusätzlich eingebaut.

Der VR 601 befindet sich vor den Transistoren Q 603 und Q 605. Elektrisch ist der VR 601 mit dem Basiswiderstand R 617 (alter Wert 7,5 kOhm, neuer Wert 6,8 kOhm) in Reihe. Die Kurzschließerbrücke über Diode D 609 ist durch diese Maßnahme entfallen.

27V Q604 R614 15K D610 R615 560K Q603 R615 1.5K D608 VR601 Q605 R617 6.4K R618 18K R619 12K R620 62 K R621 5.1K R622 9.1K R623 2.2K S21-5 Q606 R624 10K R625 100K D606 R654 10K Q509 R564 33K Q511 C607 4.7 C608 4.7 L601 5V D611 D612 IC604 3 2 IC604 4 5 6 7 8 9 IC604 10 R627 3.3K R628 3.3K R629 3.3K R630 3.3K C603 1 D613 D615 D614 R635 100K R626 3.3K R627 100K R628 3.3K R633 10K R634 100K

Abgleich: Löschspannung

• Geräte-Einstellung, Record ON, Metal ON
• NF-Millivoltmeter und Oszilloscope an R 653 (Löschkopf) anschließen
• VR 601 auf maximale Amplitude (Verzerrung) einstellen
• VR 601, reduzierte Amplitude bis keine Verzerrung auf Oszilloscope erscheint, entspricht 110 mV + 20 % an R 653.

Abgleichanleitung C 844

Signalquelle	Einstellung Signalquelle	Einstellung Gerät	Anzeigegerät Anschluß	Abgleichposition	Abgleich Bemerkung
Azimut
Meßcassette 21	10 kHz	Fe : ON	NF-Voltmeter an OUTPUT	Azimut-Schraube A	Maximum, mit Lack sichern
Bandgeschwindigkeit 9,5 cm/s, 4,75 cm/s
Meßcassette 1	3 150 Hz	Fe : ONDouble Speed : ON	Frequenzzähler an OUTPUT	© VR 403	6 300 Hz, -0,5 %
		Double Speed : OFF		© VR 402	3 150 Hz, -0,5 %
Interrupt Frequenz
		Power : ON	Frequenzzähler an © . Point OR	© VR 401	auf 1050 Hz einstellen
Dolby B und C (nur nach Austausch von IC 101...IC 104)
NF-Generator an INPUT LEFT und RIGHT	400 Hzca. 100 mV	Fe : ONRecord : ON	NF-Voltmeter an TP 1TP 1'	Record Level	auf 580 mV einstellen
			NF-Voltmeter an TP 2TP 2'	© VR 103VR 103'	auf 580 mV einstellen
Meßcassette 21	400 Hz Dolby Pegel 200 nWb/m	Fe : ONPlay : ON	NF-Voltmeter an TP 3TP 3'	© VR 502VR 502'	auf 580 mV einstellen
			NF-Voltmeter an TP 4TP 4'	© VR 104VR 104'	auf 580 mV einstellen
Wiedergabepegel
	400 Hz Dolby Pegel 200 nWb/m	Fe : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	© VR 502VR 502'	auf 550 mV einstellen
Pegalanzeige VU, Peak LED
NF-Generator an INPUT LEFT und RIGHT	400 Hzca. 100 mV	Fe : ONRecord : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	Record Level	550 mV Output
				© VR 271VR 271'	VU-Anzeige auf 0 db VU einstellen
NF-Generator an INPUT LEFTINPUT RIGHT		Cr : ONRecord : ON		© VR 503VR 503'	LED-Anzeige auf 150 % einstellen
Oszillator, HF-Sperkreise
		Metal : ONRecord : ON	Frequenzzähler an R 653	© CSC 1	124 kHz
			NF-Voltmeter an TP 4TP 5	© T 502T 502'	Minimum HF
		Metal : ONMonitor : ONRecord : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	© T 501T 501'
Löschspannung
		Metal : ONRecord : ON	Oszillcskop an R 653	© Brücke über D 609	ca. 100 mVbei Auftreten von Verzerrungen Brücke trennen
HF-Vormagnetisierung
NF-Generator an INPUT LEFT und RIGHT	400 Hz / 10 kHzca. 100 mVBASF C-401 RoderBASF C 60Chromdioxid	Cr : ONRecord : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	Record Level	ca. 30 mV Output
		Cr : ONMonitor : ONRecord : ON		© VR 505VR 505'	bei Wiedergabe auf Pegel-gleichheit der beiden Testfrequenzen einstellen, bei Höhenanhebung:im Uhrzeigersinn drehen;bei Höhenabfall:gegen Uhrzeigersinn drehen
Aufnahmepgel
NF-Generator an INPUT LEFT und RIGHT	400 Hzca. 100 mVBASF C 60Chromdioxid	Cr : ONRecord : ON	NF-Voltmeter an OUTPUT LEFT/RIGHT	|Record Level	550 mV Output
		Cr : ONMonitor : ONRecord : ON		© VR 504VR 504'	auf 550 mV einstellen

Bis Geräte-Nr. 15 000 wurden zwei unterschiedliche Motoren ("alt" / "neu" Ausführung) ohne Markierung eingebaut.

Ab Lager werden nur "neue" Motoren (Art-Nr. 271 148) ausgeliefert.

Identifizierung

Je nach Motor-Ausführung ist auf der Motor-Steuerelektronik-Platte (Art-Nr. 270 240) folgende Widerstandkombination zu finden bzw. zu ändern.

Motorausführung

1. Wird der Motor ersetzt, so ist darauf zu achten, daß die obenaufgeführten Widerstände der Ausführung "neu" entsprechen.
2. Wird die Motor-Steuerelektronik-Platte in der "alten" Ausführung gewechselt, so muß die neue Platte in den "alten" Zustand (Motorausführung alt) geändert werden.

Hinweis:

Ein Neu-Abgleich, nach Service-Anleitung, ist notwendig.

Montagehinweis für IC 304 im C 844

Ab Geräte-Nr. 19 991 wurde IC 304 in 20 V-Ausführung geändert.

Erste Ausführung: IC 304, Type 78M12, 12 V zwischen Pin 1/2

Zweite Ausführung: IC 304, Type 78M20, 20 V zwischen Pin 1/2

Um die 12 V-Ausführung als Ersatz für die 20 V-Ausführung zu benutzen, sind folgende Bauteile einzulöten:

20 V-Ausführung mit 78M20

Ersatz 78M12

20 V IC 504 29 V C325 100 ① ② ③ F

20 V IC 304 25 V C325 100 D G ① ② ③ D Y

D = z. B. 0A90 245 343

R = 22 kOhm

ZD = z. B. UZ-8,2 B 271 121
