Inhaltsverzeichnis Inhaltsverzeichnis

A Bestimmungsgemäße Verwendung 4
B Sicherheitshinweise 1. Wichtige Patientenhinweise 6 2. Wichtige technische Hinweise 7
C Bedienung des Gerätes 1. Gerätebeschreibung 9 2. Displayanzeige 10 3. Wichtige Anwendungshinweise 11 4. Inbetriebnahme des Gerätes 12 5. Batterien einlegen/wechseln 12 6. Datum/Uhrzeit einstellen 13 7. Anlegen der Manschette 15 8. Blutdruck messen 16 9. WHO Ampelfunktion 18 10. Pulsdruck 19 11. Unregelmäßige Pulswellen und Herzrhythmusstörungen 19 12. Verwendung des Speichers 20 13. Übertragen der Daten auf den PC 21
D visomat® double comfort software 1. Wichtige Hinweise 22 2. Systemvoraussetzungen 22 3. Installation Software 23 4. Installation USB-Treiber 25 5. Start des Programmes 26 6. Aufbau des Hauptfensters 26 7. Benutzerverwaltung 27 8. Datenübertragung vom Blutdruckmessgerät 27 9. Auswertung der Messdaten 29 10. Blutdruckpass drucken 30 11. Daten exportieren 32 12. Daten auf neuen Computer übertragen 33 13. Nutzungsbedingungen 33 14. visomat® Service-Telefon 34

E Was Sie über Blutdruck wissen sollten 1. Der systolische und diastolische Blutdruckwert 35 2. Warum Sie unterschiedliche Werte messen 35 3. Warum regelmäßig Blutdruck messen? 35
F Technische Informationen 1. Fehler- und Errormeldungen 36 2. Kundendienst 38 3. Technische Daten 38 4. Original-Ersatzteile und Zubehör 40 5. Messtechnische Kontrolle 40
G Allgemeine Bestimmungen 1. Zeichenerklärung 41 2. Entsorgung 42
H Pflege des Gerätes 43 I Garantie 44

A

Bestimmungsgemäße Verwendung

Vielen Dank, dass Sie sich für das Oberarmblutdruckmessgerät visomat ^® double comfort (nachfolgend auch als Gerät bezeichnet) entschieden haben.

Es ist bestimmt für die Messung von Blutdruck und Puls am Oberarm bei Menschen ab 15 Jahren. Es wird Patienten mit labilem Blutdruck zur Eigenanwendung der häuslichen Blutdruckkontrolle und der Therapieunterstützung empfohlen. Es eignet sich für Patienten mit Herzrhythmusstörungen (Arrhythmien).

Das Gerät ermittelt die Blutdruckwerte gleichzeitig mit Hilfe zweier verschiedener Messverfahren, dem Korotkow-Verfahren und der oszillometrischen Messung. Dadurch sind die ermittelten Messwerte sehr sicher und genau.

Beim Korotkow-Verfahren werden durch ein hochsensibles Mikrofon in der Manschette die Geräusche erfasst, die während der Blutdruckmessung durch die Verwirbelung des Blutes in der Arterie entstehen. Nach diesem Verfahren funktioniert auch die beim Arzt durchgeführte Stethoskop-Blutdruckmessung.

Das bei vollautomatischen Blutdruckmessgeräten übliche oszillometrische Messverfahren erfasst über einen Sensor die kleinen Druckschwankungen (Oszillationen) innerhalb der Manschette, die durch das Erweitern und Zusammenziehen der Arterien im Arm (Herzschlag) entstehen.

visomat ^® double comfort vergleicht die bei beiden Verfahren ermittelten Messwerte und zeigt das Resultat im Display an.

Das Gerät bietet neben den Angaben von Blutdruck und Puls zusätzliche Anzeigen zur Feststellung unregelmäßiger Pulse sowie des Pulsdruckes. Unregelmäßige Pulse können sowohl ein Hinweis auf Herzrhythmusstörungen aber auch auf Unruhen während der Messung sein. Ein erhöhter Pulsdruck gibt wichtige Hinweise über eventuelle Verhärtungen der Blutgefäße.

Ein Messwertspeicher speichert die jeweils letzten 60 Messergebnisse getrennt für beide Benutzer.

DE-4DE-5

Bestimmungsgemäße Verwendung

A

Über die USB-Schnittstelle können Sie die ermittelten Messwerte auf Ihren PC übertragen und dort auswerten.

visomat* double comfort verfügt über eine Funkuhr, die automatisch bei Inbetriebnahme Datum und Uhrzeit einstellt und auch die Umstellung zwischen Sommer- und Winterzeit selbständig vornimmt.

Diese Anleitung soll helfen, das Gerät sicher und effizient anzuwenden. Sie muss mit dem Produkt aufbewahrt und ggf. weitergegeben werden.

visomat® double comfort muss entsprechend den in dieser Anleitung enthaltenen Verfahren verwendet werden und darf nicht für andere Zwecke eingesetzt/benutzt werden. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden.

B

1. Wichtige Patientenhinweise

• Blutdruckmessungen an Kindern bedürfen besonderer Kenntnisse! Konsultieren Sie Ihren Arzt, wenn Sie den Blutdruck eines Kindes messen möchten. Auf keinen Fall darf das Gerät bei einem Säugling angewendet werden.
• Die Manschette wurde speziell für dieses Gerät entwickelt und darf nicht für andere Geräte verwendet werden. Sie umfasst Armumfänge von 23-43 cm.
• Die Messergebnisse von automatisch messenden Blutdruckmessgeräten können durch Schwangerschaft, Herzrhythmusstörungen oder Arteriosklerose verfälscht werden. Führen sie eine Blutdruck-Selbstkontrolle in Absprache mit Ihrem Arzt durch.
• Auf keinen Fall darf die Manschette auf oder über einer kritischen Stelle, z.B. Wunde, Aneurysma etc. angelegt werden, Verletzungsgefahr! Eine Versorgung durch einen intravaskularen Zugang (Infusion) oder andere medizinische Überwachungsgeräte könnten unter Umständen unterbrochen werden.
• Verwenden Sie das Gerät nicht ohne Rücksprache mit Ihrem Arzt, wenn Sie unter Dialysebehandlung stehen, Antikoagulanzien, Thrombozytenaggregationshemmer oder Steroide einnehmen. Unter diesen Bedingungen können innere Blutungen verursacht werden.
• Auf der Seite einer Brustamputation bei gleichzeitiger Entfernung der Lymphknoten der Achselhöhle darf keine Blutdruckmessung erfolgen.
• Stellen Sie sicher, dass der Luftschlauch nicht geknickt wird. Ein geknickter Luftschlauch kann das Entlüften der Manschette behindern und damit den Blutfluss im Arm zu lange unterbrechen.
• Das Gerät enthält Kleinteile, die von Kindern verschluckt werden könnten. Durch den Luftschlauch besteht die Gefahr des Strangulierens. Gerät daher nicht unbeaufsichtigt Kindern überlassen.

DE-6DE-7

SicherheitshinweiseSicherheitshinweise

B

• Selbstmessung bedeutet noch keine Therapie. Verändern Sie auf keinen Fall von sich aus die vom Arzt verschriebene Dosierung der Arzneimittel.
• Beachten Sie vor Ihren Selbstmessungen das Kapitel „Wichtige Anwendungshinweise“ Seite DE-11.

2. Wichtige technische Hinweise

• Eine gleich bleibend gute Stromversorgung Ihres Gerätes ist für störungsfreies Blutdruckmessen notwendig.
• Verwenden Sie nur langlebige Alkaline-Batterien (LR6).
  — Tauschen Sie beim Batteriewechsel immer alle Batterien gleichzeitig aus.
• Sie benötigen 4 x 1,5 Volt AA/LR6 Batterien. Wieder aufladbare Batterien haben nur 1,2 Volt Spannung und sind deshalb ungeeignet.
• Bei Anwendung mit Netzteil verwenden Sie bitte nur das speziell für Medizinprodukte geprüfte Netzteil Type A1.
• Stellen Sie beim Betrieb mit Netzteil sicher, dass das Gerät jederzeit vom Stromnetz getrennt werden kann.
• Wird das Gerät längere Zeit nicht benutzt, entfernen Sie bitte die Batterien. Grundsätzlich kann jede Batterie auslaufen.
• Wenn das Gerät bei Temperaturen unter 0 °C aufbewahrt wurde, lassen Sie es mindestens 1 Stunde bei Raumtemperatur stehen, bevor Sie es benutzen.
• Das Gerät darf nur mit Originalteilen betrieben werden. Bei Schäden durch fremdes Zubehör erlischt die Garantie!
• Die Anwendung dieses Gerätes in der Nähe von tragbaren Telefonen, Mikrowellen- oder sonstigen Geräten mit starken elektromagnetischen Feldern kann zu Fehlfunktionen führen. Halten Sie bei der Benutzung einen Mindestabstand von 3 m zu solchen Geräten ein.
• Die Anzeige der Pulsfrequenz ist nicht geeignet zur Kontrolle der Frequenz von Herzschrittmachern. Herzschrittmacher und Blutdruckmessgerät haben in ihrer Wirkungsweise keinen Einfluss aufeinander.

B

Sicherheitshinweise

• Öffnen oder verändern Sie auf keinen Fall das Gerät oder die Manschette, dies ist ein Medizinprodukt und darf nur durch autorisierte Fachkräfte geöffnet werden. (Ausgenommen Batteriewechsel). Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch eine legitimierte Institution unterzogen werden.
  • Die Manschette darf nur am Arm aufgepumpt werden.
• Bitte halten Sie die vorgesehenen Betriebsbedingungen zur Messung ein. Siehe Technische Daten Seite DE-38.
• Der Aufpump- und Messvorgang kann durch Drücken der Start/Stop-Taste oder durch das Entfernen der Manschette abgebrochen werden. Das Gerät beendet dann das Aufpumpen und entlüftet die Manschette.

Bedienung des Gerätes

C

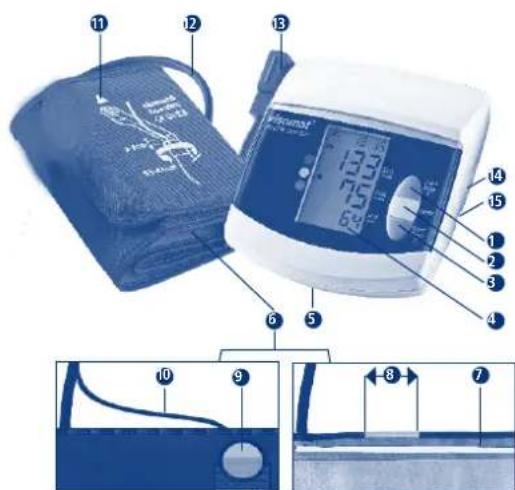

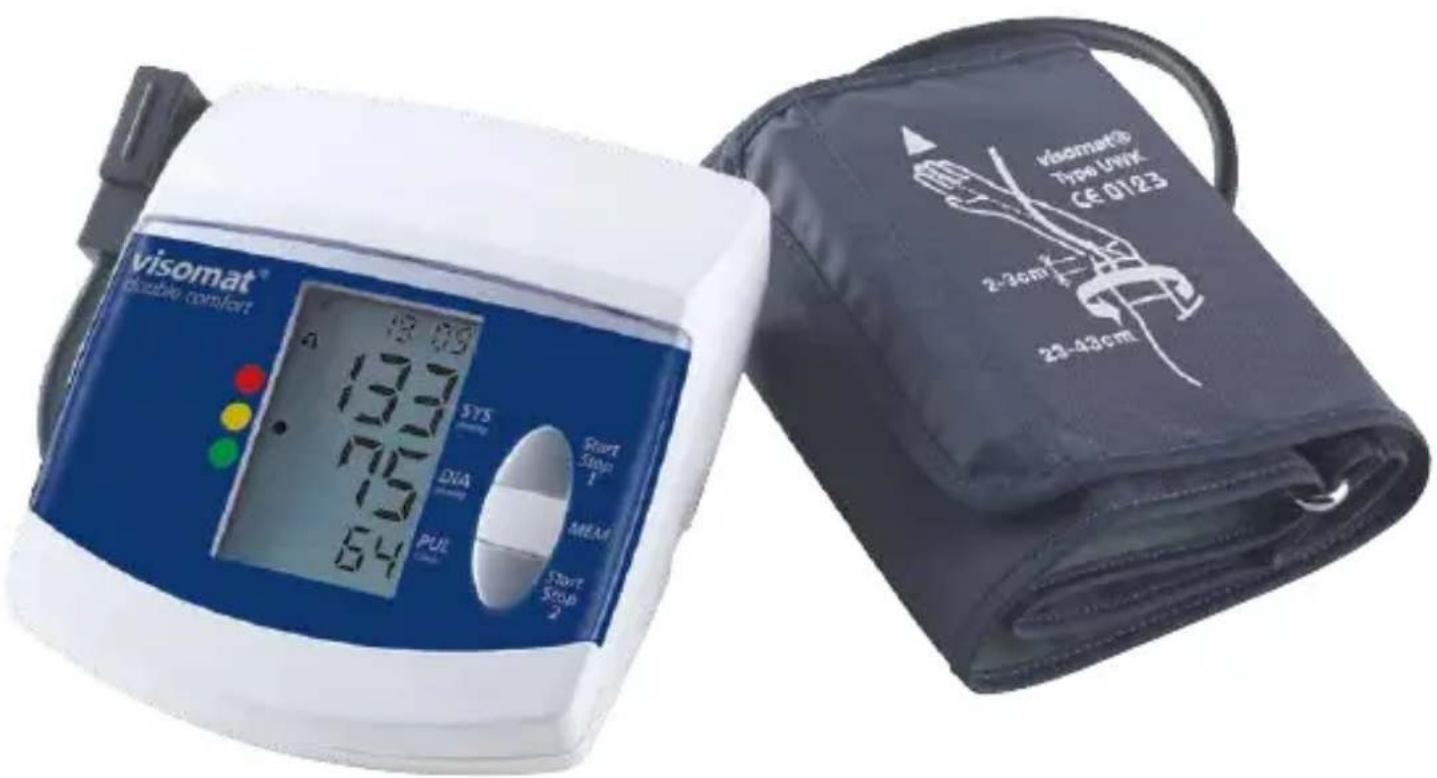

1. Gerätebeschreibung


1 Start/Stop-Taste Benutzer 1
2 Speicher-Abruf-Taste
3 Start/Stop-Taste Benutzer 2
4 Displayanzeige
5 Batteriefach (Batteriefachdeckel abnehmbar)
6 Manschette
7 Markierung für Armumfang

8 Arterienmarkierung
9 Mikrofon
Mikrofonkabel
Messpfeil für den Armumfang
⑫ Luftschlauch und Mikrofonkabel
3 Manschettenanschluss
4 USB-Anschlussbuchse
15 Anschlussbuchse für Netzteil

DE-9

C

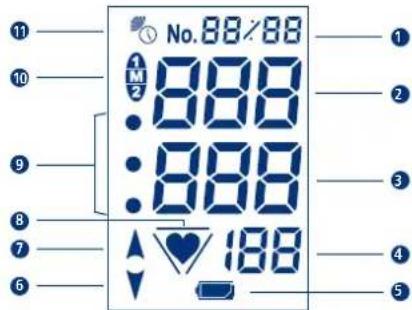

1. Displayanzeige


1
2 SYS = Systole (oberer Blutdruckwert)
3 DIA = Diastole (unterer Blutdruckwert)
4 PUL 1/min = Puls errechnete Pulsfrequenz pro Minute
5 Batteriekontrollanzeige

Fehler- und Errormeldungen (Seite DE-36)

6 Manschette wird entlüftetSpeicherplatz oder Datum/Uhrzeit - Legen Sie ihren kompletten unterlärn auf, Handlinnehmäche Weist nach über - Füße auf den Boden aufstellen, Beine nicht überkreuzen.
7 Gerät pumpt
8 Pulssignalanzeige bzw. unregelmäßige Pulswellen (Seite DE-19)
9 WHO Einstufung (Seite DE-18)
10 Benutzer- und Speicherkennung
Funkuhr Signalanzeige
- Ruhe während der Messung ist ein absolutes Muss. Störbewegungen, Erschütterungen, Sprechen und starke Atmung beeinträchtigen das Messergebnis und können es verfälschen. Achten Sie auf die Anzeige für unregelmäßige Pulssignale, gegebenenfalls Messung unter besseren Bedingungen wiederholen.

DE-10DE-11

Bedienung des Gerätes Bedienung des Gerät

C

3. Wichtige Anwendungshinweise

• Alkohol-, Nikotin- oder Koffeingenuss mindestens eine Stunde vor dem Messen einstellen.
• Vor der Messung mindestens 5 Minuten Ruhepause. Je nach Schwere der vorangegangenen Anstrengung kann dies sogar bis zu einer Stunde erfordern.
• Oberarm frei machen, auf keinen Fall darf die Kleidung den Blutfluss in oder aus dem Arm behindern, da dies den Blutdruck an der Messstelle beeinträchtigt.

- Die Körperhaltung muss entspannt sein: - Setzen Sie sich dazu ganz an den Tisch (möglichst Höhe eines Esstisches, kein Couchtisch!) heran. - Lehnen Sie Ihren Rücken an der Stuhllehne an. - Legen Sie Ihren kompletten Unterarm auf, Handinnenfläche weist nach oben n/Uhrzeit-Füße auf den Boden aufstellen, Beine nicht überkreuzen.

- Unübliche Messergebnisse sind gelegentlich mit allen automatisch messenden Blutdruckmesssystemen möglich. Überprüfen Sie sich selbst: Haben Sie die oben erwähnten Anwendungshinweise eingehalten? Wiederholen Sie gegebenenfalls die Messung nach einer kurzen Erholung des Blutkreislaufs im Arm, ruhen Sie dazu ca. 3-5 Minuten. Tipp: Bleiben Sie sitzen, Ihr Messgerät schaltet sich ca. 3 Minuten nach einer Messung selbständig ab. Danach empfehlen wir eine Wiederholungsmessung.

- Um Seitendifferenzen auszuschließen und vergleichbare Messergebnisse zu erhalten, ist es wichtig, Blutdruckmessungen immer am gleichen Arm durchzuführen. Besprechen Sie mit Ihrem Arzt, welche Seite er Ihnen für Ihre Messungen empfiehlt.

C

- Blutdruck ist keine feste Größe. Dieser kann sich bei Hypertonikern innerhalb weniger Minuten um mehr als 20 mmHg nach oben oder unten verändern.

4. Inbetriebnahme des Gerätes

Legen Sie die beigefügten Batterien in das Gerät ein und warten Sie die automatische Ermittlung von Datum und Uhrzeit durch das Funksignal ab.

Soll das Gerät mit Netzstrom betrieben werden, muss der Kabelstecker des Netzteiles (nicht im Lieferumfang enthalten) in die Anschlussbuchse auf der rechten Seite des Gerätes eingesteckt werden. Die Batterien werden automatisch abgeschaltet.

Bitte verwenden Sie nur das UEBE Netzteil Typ A1. Siehe Original-Ersatzteile und Zubehör Seite DE-40.

5. Batterien einlegen/wechseln:

• Batteriefach öffnen Deckel des Batteriefaches auf der Unterseite des Gerätes entfernen.
• Batterie einlegen Nehmen Sie die alten Batterien aus dem Gerät und legen die neuen Batterien ein. Achten Sie beim Einlegen auf die richtige Polung (Markierung im Batteriefach).
• Batteriefach schließen Schließen Sie das Batteriefach, indem Sie den Batteriedeckel wieder in das Gerät einklipsen.

Sobald im Display erstmals das Symbol „leere Batterie“ erscheint, können Sie noch ca. 30 Messungen durchführen. Bitte wechseln Sie in diesem Zeitraum die Batterien.

DE-12DE-13

Bedienung des Gerätes Bedienung des Gerät

C

6. Datum/Uhrzeit einstellen

Das Gerät verfügt über eine funkgesteuerte Uhr, die sich nach Einlegen der Batterien selbständig aktiviert. Während das Gerät das Zeitsignal empfängt, blinkt dir Funkuhr-Signalanzeige im Display, die Zeitanzeige startet bei 12:00 Uhr. Der Vorgang kann je nach Empfangsqualität des Signals mehrere Minuten andauern.

Hat das Gerät erfolgreich das Zeitsignal empfangen, wird die korrekte Uhrzeit angezeigt und die Funkuhr-Signalanzeige erscheint dauerhaft.

Falls Sie sich außerhalb der Reichweite des DCF77 Zeitsenders befinden, kann das Gerät kein Zeitsignal empfangen, die Uhr muss manuell eingestellt werden.

Das Gerät gleicht die gespeicherte Uhrzeit nachts automatisch mit dem Signal des Zeitsenders ab. Dabei reagiert es auch auf die Sommer-/Winterzeit-Umstellung, so dass es stets die korrekte Zeit anzeigt.

Sollten Sie sich außerhalb der mitteleuropäischen Zeitzone aufhalten und das Signal des Zeitsenders DCF77 nicht mit der lokalen Ortszeit übereinstimmen, können Sie die Uhrzeit manuell einstellen. Die Funkuhr-Funktion wird dadurch abgeschaltet, um eine Aktualisierung durch das Signal des Zeitsenders zu verhindern. Zum Reaktivieren der Funkuhr-Funktion drücken Sie bei ausgeschaltetem Gerät kurz eine der Start/Stop-Tasten und gleich danach, noch während des Display-Volltests, kurz die MEM-Taste. Das Gerät beginnt mit dem Empfang des Zeitsignals und zeigt dieses durch das blinkende Funkuhr-Symbol an.

Bei Verwendung des als Zubehör erhältlichen Stecker-Netzgerätes kann es bei ungünstigen Umgebungsbedingungen zu Verzögerungen beim Empfang des Zeitsignals kommen.

C

Manuelles Einstellen von Datum und Uhrzeit

Drücken Sie bei ausgeschaltetem Gerät kurz eine Start/Stop-Taste und gleich danach, noch während des Display-Volltests, mindestens 2 Sekunden lang die Speicherabruftaste MEM, bis die Jahreszahl im Display zu blinken beginnt (Bild 1).

Stellen Sie die Jahreszahl mit Hilfe der beiden Start/Stop-Tasten (Taste 1 = 1 Zahl höher, Taste 2 = eine Zahl niedriger) ein. Durch Drücken der MEM-Taste schließen Sie die Eingabe der Jahreszahl ab und gelangen zur Einstellung des Monats (Bild 2).

Stellen Sie mit Hilfe der beiden Start/Stop-Tasten den Monat ein und bestätigen Sie die Eingabe mir der MEM-Taste. Verfahren Sie entsprechend bei der Einstellung des Tages, der Stunden und der Minuten (Bild 3).

Bild 1

Bild 2

Bild 3

DE-14DE-15

Bedienung des Gerätes Bedienung des Gerät

C

7. Anlegen der Manschette

• Oberarm freimachen.
• Schieben Sie die Manschette über den Oberarm, bis die Unterkante der Manschette 2-3 cm oberhalb der Armbeuge liegt (Bild 1, Bild 2).
• Bei Anwendung am linken Arm läuft der Luftschlauch in der Mitte der Armbeuge zum Gerät, damit ist die 4 cm lange Arterienmarkierung automatisch mittig über der Pulsstelle platziert (Bild 3).
• Bei Anwendung am rechten Arm muss die Manschette so weit nach links verdreht werden, bis die Arterienmarkierung auf der Pulsstelle liegt. Der Luftschlauch verläuft dann an der Innenseite des Oberarms (Bild 4).
• Die Manschette so anlegen, dass das Mikrofon auf der Haut anliegt. Tipp:
• winkeln Sie den Arm leicht an
• der Oberarmmuskel wird leicht angespannt
• dadurch nimmt der Umfang des Armes leicht zu
• Ziehen Sie jetzt das freie Manschettenende straff und schließen den Klettverschluss (Bild 5).
• Prüfen Sie, ob der Messpfeil auf der Manschette innerhalb der „Markierung für Armumfang“ am Manschettenrand liegt.

Bild 1

Bild 2

Bild 3

Bild 4

Bild 5

C

• Legen Sie den Arm mit der Manschette locker ausgestreckt auf einen Esstisch und halten ihn während der Messung unbedingt ruhig, sprechen Sie nicht. Die Handinnenfläche weist nach oben.
• Verbinden Sie den Stecker der Manschette mit dem Manschettenanschluss an der linken Seite des Gerätes. Stellen Sie sicher, dass der Stecker ganz in das Gerät eingesteckt ist.

8. Blutdruck messen

Das Gerät ist für zwei Benutzer ausgelegt und besitzt zwei Start/Stop-Tasten: Benutzer 1 drückt zur Messung die Taste Start/Stop 1, Benutzer 2 die Taste Start/Stop 2. Die Werte der beiden Benutzer werden getrennt gespeichert und können auch separat ausgewertet werden.

Sie können die beiden Benutzerspeicher auch dafür benutzen, die Messungen am Morgen und am Abend getrennt auszuwerten. Verwenden Sie dazu zur Messung morgens die Start/Stop-Taste 1 und abends die Start/Stop-Taste 2.

• Das Gerät durch Drücken auf die Start/Stop-Taste einschalten. Folgendes Display wird sichtbar. Bild 1
• Nachdem das Gerät seinen Abgleich gegen den Umgebungsluftdruck vorgenommen hat, beginnt der automatisch gesteuerte Aufpumpvorgang.
• Während des Aufpumpens wird die Anzahl der bereits belegten Speicherplätze angezeigt. Im Bild 2 wird die aktuellste Messung mit No. 01 und die belegten Speicherplätze mit 55 Angezeigt. Diese Anzeige weist darauf hin, wann die maximale Anzahl von 60 Speicherplätzen belegt ist und somit alte Messungen durch neue überschrieben werden. Dies hilft Ihnen, den aktuellen Belegungsstand des Messwertespeichers zu erkennen.
  DE-16DÉ-17

Bild 1

Bild 2

Bedienung des Gerätes Bedienung des Gerät

C

• Danach beginnt durch Entlüften der eigentliche Messvorgang. Das „♥“ Symbol in der Anzeige blinkt zur Anzeige der Pulsfrequenz. Bild 3
• Das Ende der Messung wird durch einen langen Piepton signalisiert, die Manschette wird automatisch entlüftet.
• Die ermittelten Werte von Systole, Diastole und Puls sowie der Pulsdruck (PP = Puls Pressure, siehe Seite DE-19), werden abwechselnd im Display angezeigt. Bild 4
• Nach ca. 3 Minuten schaltet sich das Gerät automatisch aus.

Sollte es während der Messung zu Störgeräuschen durch Bewegungen kommen, kann das in der Manschette integrierte Mikrofon die Korotkow-Geräusche des Blutstromes nicht fehlerfrei erfassen.

In diesem Fall werden die Messwerte nach dem oszillo-metrischen Verfahren ermittelt (siehe Seite DE-4). Nach Anzeige der Messwerte erscheint dann die Fehlermeldung Err-4. Bitte prüfen Sie in diesem Fall den korrekten Sitz der Manschette und des Mikrofons und wiederholen Sie die Messung.

Falls die Fehlermeldung Err-4 dauerhaft bei jeder Messung erscheint (Bild 5), kann es sich auch um einen Defekt des Mikrofons oder des Verbindungskabels handeln. Bitte wenden Sie sich in diesem Fall an den visomat® Kunden-service. Weitere Fehlermeldungen siehe Seite DE-36.

Bild 3

15:07 133 75 64 15:07 PP 58

Bild 4

Bild 5

C

9. WHO Ampelfunktion

Das Gerät stuft die gemessenen Blutdruckwerte nach den Empfehlungen der Weltgesundheitsorganisation (WHO) ein. Anhand der Farbfelder neben dem Display können Sie die Einstufung bei jeder Messung ablesen:

• Oberer Punkt (rot) bedeutet Hochdruck*
• Mittlerer Punkt (gelb) bedeutet Grenzwert*
• Unterer Punkt (grün) bedeutet Normalwert

WHO 2003	Systolischer Druck = Oberer Wert mmHg**	Diastolischer Druck = Unterer Wert mmHg**
Rot ab 140* ab 90*
Gelb 120 bis 139 80 bis 89
Grün unter 120 unter 80

*Es genügt, wenn bereits einer der Werte erhöht ist.

**Millimeter Hydrargyrum/Queck-silber

Die Einstufung nach WHO wird mit den Messwerten abgespeichert und ist zusammen mit diesen wieder aus dem Speicher abrufbar.

DE-18DE-19

Bedienung des Gerätes Bedienung des Gerät

C

10. Pulsdruck

Der Pulsdruck – nicht zu verwechseln mit dem Pulsschlag – gibt Auskunft über die Dehnbarkeit der Blutgefäße. Ein steifes Gefäßsystem kann sich negativ auf das Herz-Kreislaufsystem auswirken. Studien belegen, dass das kardiovaskuläre Risiko ansteigt, wenn der Pulsdruckwert dauerhaft über 65 mmHg liegt.

Das Herz arbeitet in zwei Phasen, der Kontraktionsphase (Auswurfphase, Systole) und der Erschlaffungsphase (Füllungs- oder Ruhephase, Diastole). Der Druckunterschied zwischen Systole und Diastole wird als Pulsdruck oder Pulsamplitude bezeichnet. Je höher der Pulsdruck ist, desto starrer sind die Gefäße.

hoher Pulsdruck über 65 mmHg
erhöhter Pulsdruck 55 bis 65 mmHg
normaler Pulsdruck unter 55 mmHg

Sollte Ihr Pulsdruck dauerhaft über 55 mmHg liegen, sprechen Sie mit Ihrem Arzt.

11. Unregelmäßige Pulswellen und Herzrhythmusstörungen

Sollte nach einer Messung das Zeichen für unregelmäßige Pulswellen „-“ blinken, hat das Gerät während der Messung ungleichmäßige Pulse registriert. Dies kann durch Herzrhythmusstörungen, Bewegungsstörungen, Sprechen oder auch durch Tiefenatmung ausgelöst werden. Das Symbol wird mit der jeweiligen Messung abgespeichert.

Häufigeres Erscheinen des Symbol muss mit dem behandelnden Arzt abgeklärt werden! Deshalb sollten Messergebnisse mit unregelmäßigen Pulswellen kritisch angesehen und unter günstigeren Bedingungen wiederholt werden.

C

12. Verwendung des Speichers

Das Gerät verfügt über zwei Messwertspeicher (einen pro Benutzer) mit jeweils 60 Speicherplätzen und Durchnittswertanzeige (A). Gemessene Ergebnisse werden automatisch im Speicher abgelegt. Wenn mehr als 60 Messwerte gespeichert sind, wird der älteste Messwert (Nr. 60) gelöscht, um den neuesten Wert (Nr. 1) aufzuzeichnen.

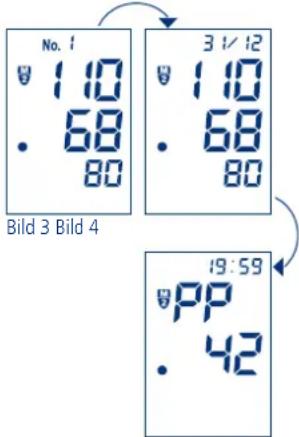

Abruf von Daten

Drücken Sie die Speicherabruftaste MEM. Die Speicheranzeige erscheint und die beiden Benutzernummern blinken. Wählen Sie durch Drücken der Taste Start/Stop 1 oder Start/Stop 2 den Benutzer aus, dessen Speicherwerte Sie abrufen möchten. Bild 1

Die Durchschnittswerte der gespeicherten Ergebnisse werden mit „A“ angezeigt, die Werte Systole, Diastole und Puls sowie der Pulsdruck (PP) werden abwechselnd im Display sichtbar. Bild 2

Durch erneutes Drücken der Taste MEM werden die zuletzt gemessenen Werte (No. 1) angezeigt. Systole, Diastole und Puls werden abwechselnd mit Speichernummer (Bild 3) und Datum (Bild 4) angezeigt, danach der Pulsdruck (PP) mit der Uhrzeit (Bild 5). Durch wiederholtes Drücken der Taste MEM werden die weiteren Messwerte aufgerufen.

Die gespeicherten Daten sind etwa 30 Sekunden auf dem Display sichtbar. Danach schaltet sich das Gerät automatisch aus.

R 60 113 72 79

Bild 1 Bild 2

No. 1 1 10 68 80 3 1/12 1 10 68 80 Bild 3 Bild 4 19:59 PP 42

Bild 5

DE-20DE-21

Bedienung des Gerätes Bedienung des Gerät

C

Löschen von Daten

Um einzelne Messwerte zu löschen, rufen Sie mit der Speicherabruftaste durch mehrmaliges Drücken den gewünschten Messwert auf. Drücken Sie dann die MEM-Taste erneut und halten Sie sie gedrückt, bis der Messwert zuerst blinkt und dann durch Striche ersetzt wird.

Um den gesamten Speicher eines Benutzers zu löschen, rufen Sie die jeweilige Durchschnittswertanzeige (A) auf, drücken Sie die MEM-Taste erneut und halten Sie sie gedrückt, bis der Mittelwert zuerst blinkt und dann durch Striche ersetzt wird.

Wenn kein Wert gespeichert ist, sind Striche zu sehen.

13. Übertragen der Daten auf den PC

Das Gerät ist mit einer USB-Schnittstelle ausgestattet. Mit Hilfe des beiliegenden USB-Verbindungskabels und der visomat® Auswertungssoftware können Sie die Messwerte aus dem Blutdruckmessgerät auf Ihren PC übertragen und dort auswerten.

Wenn das Blutdruckmessgerät mit externen Geräten verbunden wird, müssen diese den aktuellen Sicherheitsstandards (z. B. IEC 60950) entsprechen.

D

1. Wichtige Hinweise

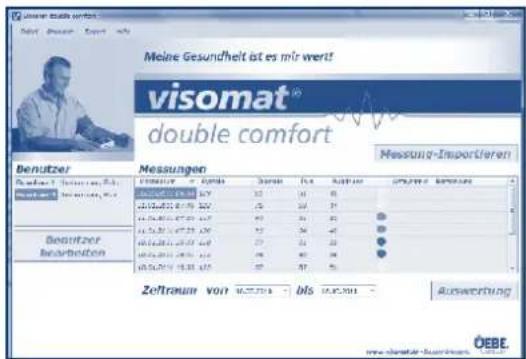

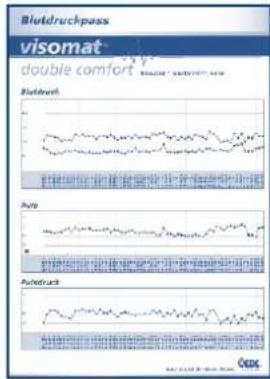

Die visomat ^® double comfort software ist zur Übertragung und Auswertung der Messdaten des Oberarm-Blutdruckmessgeräte visomat ^® double comfort auf einen PC bestimmt.

Die Software ist speziell auf dieses Blutdruckmessgerät abgestimmt und darf nur mit diesem verwendet werden.

Die Informationen der visomat ^® double comfort software ersetzen nicht eine individuelle ärztliche Beratung oder Untersuchung.

Zum Betrieb der Software benötigen Sie einen PC mit Windows® Betriebssystem, CD-ROM-Laufwerk und USB-Anschluss.

2. Systemvoraussetzungen

Unterstützte Betriebssysteme: Windows Vista, Windows Vista x64, Windows XP, Windows XP x64, Windows 2000, Windows 98, Windows ME, Windows 7, Windows 7 x64, Windows 8, Windows 8.1

Benötigter Festplattenspeicher: max. 20 MB

Für Darstellung und Ausdruck Ihrer Messergebnisse benötigen Sie einen PDF Reader auf ihrem PC. Auf der Software CD ist eine kostenlose Version des Acrobat Readers enthalten.

Die aktuellste Version der visomat® double comfort software und des Acrobat Reader erhalten Sie auch unter www.visomat.de, Menüpunkt Service - Download.

DE-22DE-23

visomat® double comfort softwarevisomat

D

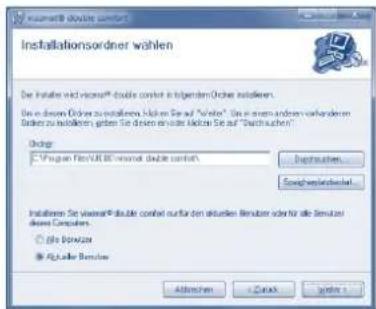

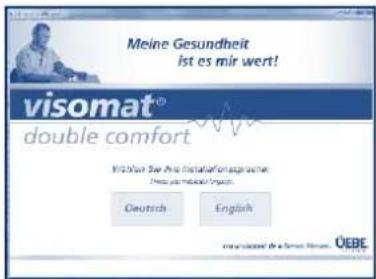

3. Installation Software

Legen Sie die visomat ^® double comfort software CD in Ihr CD- oder DVD-Laufwerk ein. Durch die Autorun-Funktion startet das Installations-Programm automatisch.

Sollte das Installations-Programm nicht automatisch starten, starten sie es bitte manuell über den Windows Explorer mit Doppelklick auf [Laufwerk]:IDE\setup.exe – dabei steht [Laufwerk] für den Buchstaben ihres CD-/DVD-Laufwerks.

Dieser Installationsverlauf kann je nach Betriebssystem abweichen.

Meine Gesundheit ist es mir wert! visomat® double comfort In place for the first instance of any other. Deutsch English www.issomat.de & e-Forma-Numar. OEBE

Wählen Sie die Sprache aus, in der Sie durch die Installation geführt werden möchten.

Densdownload - Sicherheitswarming Mächten Sie diese Data spachern oder ausführten? Name: setup zur Typ: Anwendung, 495 KB Von: DrADE Ausführen Spechen Abgaben Datzen aus dem Internet können nütlich sein, aber dieser Datetyp kann eventuall auf dem Computer Schaden anschlossen. Führen Sie these Software nicht aus und spachern. Sie sie nicht folka Sie der Quelle nicht vertrauen. Welches Peking bestellt?

Falls die Meldung „Dateidownload“ erscheint, bestätigen Sie diese bitte mit „Ausführen“.

D

VISOMAT® double comfort-Setup Für die logenden Komponenzen NET Framework 2.0 (xBG) Lesen Sie den logenden Lizenvertrag. Verwenden Sie die BILD-AB-Taste, um den Rest des Vertrags anzuzeigen. LICENZBE STIMMULGEN FOR MICROSOFT- SOFTWARE REBANCIUNG MICROSOFT .NET FRAMEWORK 2.0 FOR MICROSOFT WINDOWS OPERATING SYSTEM MICROSOFT WINDOWS INSTALLER 20 MICROSOFT WINDOWS INSTALLER 31 Microsoft Corporation lode eine andere Microsoft- Konzerngezionalist, wenn diese an dem Ort, an dem Sie die Software werden, die Software Immobiliert klimmet diese Ergänzung Druckansicht der Microsoft-Software-Lizenbedingungen Steuinen Sie den Bedingungen des Lizenvertrags auf? Wert Sie auf "Ich thinne nicht auf" lücken, wird die Installation abebrochen. Für die Installation inżter Sie zuzehnen Ich thinne nicht zu

Falls diese auf Ihrem Rechner noch nicht installiert sein sollte, erscheinen zuerst die Nutzungsbedingungen des eingesetzen .NET Framework. Diese bitte mit „Ich stimme zu“ bestätigen.

vismetry double comfort Setup NET Framework 2.0 (e)bird installed 添加到网络的服务器或服务器服务并提供有关服务 Add/Remove

Danach erscheint die Meldung, dass .NET Framework installiert wird.

Die Installation kann je nach Hardwarekonfiguration einige Minuten dauern.

Folgen Sie den Anweisungen des Installationsprogrammes und bestätigen Sie die einzelnen Angaben durch Klicken auf „Weiter“.

DE-24DE-25

visomat® double comfort softwarevisomat

D

Installationsordener wählen Der Installiert installiert® double contact in folgenden Orchen installieren. Die in diesem Orchen zu installieren, sich es auf "ohne". Sie in einem anderen vorhandenen Orchen zu installieren, geben Sie die dem erwart als siches Sie auf "Durchsüden" Übrige: ✓ Prügen Fin-/KU 30 mmolat double contact Distributen... Sendgewindertel Installiert Sie installiert® double contact nur für den aktiellen Rematen oder für die Service dienen Computers ○ File Services ● Digital Services Approchen Cancel Finish

Im Fenster „Installationsordner wählen“ wird ein Standardverzeichnis für die Installation des Programmes vorgeschlagen. Falls Sie einen anderen Speicherort wünschen, können Sie diesen hier angeben. Ansonsten bestätigen Sie den Standardordner mit „Weiter“.

Nach erfolgreichem Abschluss der Installation erscheint das Fenster „Installation beendet“. Klicken Sie auf „schließen“, um das Installationsprogramm zu beenden.

4. Installation USB-Treiber

Um die Messdaten vom Blutdruckmessgerät auf Ihren PC übertragen zu können, müssen Sie einmalig den USB-Treiber für das Gerät auf Ihrem PC installieren.

Schließen Sie dazu das Blutdruckmessgerät mit Hilfe des mitgelieferten USB-Kabels an Ihren PC an.

Dieser Installationsverlauf kann je nach verwendetem Betriebssystem stark unterschiedlich sein.

Sollten bei der Installation der visomat ^® double comfort software Probleme auftauchen, rufen Sie bitte unser visomat ^® Service-Telefon an, das montags bis donnerstags von 8.00 bis 17.00 Uhr und freitags bis 16.30 Uhr besetzt ist, oder senden Sie uns eine E-Mail.

visomat® Tel.: + 49 (0) 93 42 / 92 40 40 [e-mail]

D

Bei der Installation des Programmes wurde auf Ihrem Desktop ein Programmsymbol „visomat® double comfort“ eingefügt. Doppelklicken Sie auf dieses Symbol, um das Programm zu starten.

Nach dem Start des Programmes gelangen Sie automatisch ins Hauptfenster, von dem aus Sie Zugriff auf alle Funktionen haben.

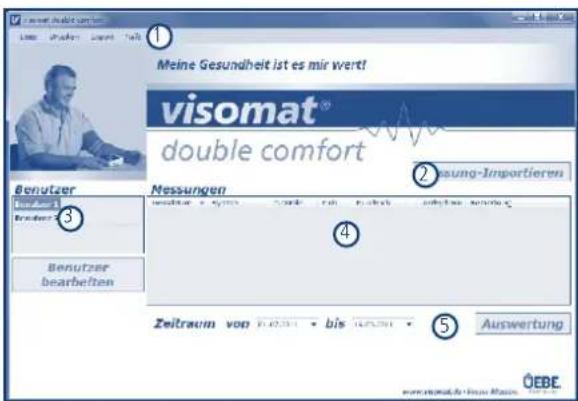

6. Aufbau des Hauptfensters

Menüzeile
Datenübertragung vom Blutdruckmessgerät
Benutzerverwaltung
Messwert-Tabelle
Datenauswertung/Blutdruckpass

Meine Gesundheit ist es mir wert! visomat® double comfort 2 young-Importieren Benutzer 3 Messungen 4 Zeitraum von bis Auswertung 5 Auswertung www.isomat.com/EBE

DE-26DE-27

visomat® double comfort softwarevisomat

D

7. Benutzerverwaltung

Das Blutdruckmessgerät visomat ^® double comfort ist für 2 Benutzer ausgelegt und verfügt daher über 2 getrennte Messwert-Speicher.

Die beiden Benutzer sind standardmäßig als „Benutzer 1“ und „Benutzer 2“ bezeichnet. Sie haben aber die Möglichkeit, die Namen der Benutzer zu ergänzen.

Markieren Sie dazu in der Benutzerverwaltung den Benutzer, den Sie bearbeiten möchten und klicken Sie auf „Benutzer bearbeiten“. Das Fenster „Persönliche Daten“ öffnet sich.

In diesem Fenster können Sie Vor- und Nachname eingeben sowie regelmäßige Medikamenteneinnahmen erfassen, die in der Blutdruckauswertung angezeigt werden und Rückschlüsse bei Blutdruckveränderungen zulassen.

Zum Abschluss der Bearbeitung der Benutzerdaten klicken Sie auf „speichern“. Sie gelangen zurück ins Hauptfenster.

8. Datenübertragung vom Blutdruckmessgerät

Schließen Sie das Blutdruckmessgerät mit Hilfe des mitgelieferten USB-Verbindungskabels an Ihren PC an.

Bei erfolgreicher Verbindung blinkt im Display des Blutdruckmessgerätes „PC“.

D

Klicken Sie im Hauptfenster der double comfort software auf „Messung-Importieren“.

Nun werden die Messdaten aus den Benutzerspeichern des Blutdruckmessgerätes in das Programm übertragen und den Benutzern 1 und 2 zugeordnet. Wenn die Datenübertragung komplett ist, erscheint die Meldung „Daten erfolgreich importiert!“. Bestätigen Sie diese Meldung durch Klicken auf „OK“.

Das Blutdruckmessgerät speichert pro Benutzer bis zu 60 Messungen. Damit keine Messdaten verloren gehen, sollten Sie rechtzeitig, spätestens nach 60 neuen Messungen, die Messdaten vom Gerät in die Software übertragen.

Die Software kann eine unbegrenzte Datenmenge speichern. Daher können Sie auch weiter zurückliegende Messdaten ansehen und auswerten.

Achtung: Während das Blutdruckmessgerät mit dem PC verbunden ist, kann keine neue Blutdruckmessung durchgeführt werden. Zur Durchführung einer neuen Messung ziehen Sie das USB-Kabel wieder aus dem Gerät heraus. Die Anzeige „PC“ im Display des Blutdruckmessgerätes erlischt. Nun können Sie eine neue Blutdruckmessung durchführen.

DE-28DE-29

visomat® double comfort softwarevisomat

D

9. Auswertung der Messdaten

Klicken Sie in der Benutzerverwaltung auf den Benutzer, dessen Werte Sie auswerten möchten.

Meine Gesundheit ist es mir wert! visomat® double comfort Messung-Importieren Benutzer Messungen Beiz 1.1.10.2014, 5:31 Mater 1.1.10.2014, 5:31 Besentzer Beiz 1.1.10.2014, 5:31 Zeftraum von 16.27.2014 - bis 16.28.2014 - Auswertung Veränder-Importieren. Mater 1.1.10.2014, 5:31 Mater 1.1.10.2014, 5:31 Besentzer Beiz 1.1.10.2014, 5:31 Zeftraum von 16.27.2014 - bis 16.28.2014 - Auswertung

In der Messwerte-Tabelle werden alle gespeicherten Messdaten dieses Benutzers angezeigt.

Durch Klicken auf die Überschrift einer Spalte können Sie die Messungen nach diesem Kriterium auf- oder absteigend sortieren. Sie können zu jeder Messung eine Bemerkung als Text erfassen. Markieren Sie dazu die Messung, drücken Sie die rechte Maustaste und wählen Sie „Bemerkung bearbeiten“, um das Erfassungsfenster zu öffnen. Geben Sie die Bemerkung in das Fenster ein und klicken Sie auf „speichern“.

Zum Löschen einzelner Messungen markieren Sie die gewünschte Messung mit der linken Maustaste. Drücken Sie dann die rechte Maustaste und wählen Sie „Messwert löschen“ aus. Bestätigen Sie die nun erscheinende Sicherheitsabfrage zum Löschen mit „Ja“.

D

Um den Zeitraum einzuschränken, für den die Messwerte angezeigt und ausgewertet werden, geben Sie unterhalb der Messwerte-Tabelle den gewünschten Zeitraum ein.

Das Datum können Sie entweder direkt in das Feld eingeben oder durch Klicken auf den blauen Pfeil rechts vom Datenfeld die Kalenderfunktion aktivieren:

Zeitraum von 01.08.2011 bls 16.08.2011 Auswertung August 2011 Mo D1 M8 Ce Fr Sa Su 23 26 27 28 29 30 31 2 3 4 5 6 7 18 19 20 21 22 23 15 16 17 18 19 20 21 22 23 24 25 26 27 28 28 29 30 31 32 33 Höse 30.08.2011 ÖEBE www.eiortart.de • Röseer Merwer.

In der Kalenderfunktion gelangen Sie mit den Pfeiltasten zum vorhergehenden bzw. nächsten Monat. Durch Klicken auf die Jahreszahl aktivieren Sie die Schaltflächen, um zum vorhergehenden bzw. nächsten Jahr zu gelangen.

Die Messdaten des ausgewählten Zeitraumes werden nun in der Messdaten-Tabelle angezeigt. Um eine grafische Auswertung der Daten zu erhalten, klicken Sie auf „Auswertung“

Das Programm erstellt nun ein PDF-Dokument, in dem die Werte für Blutdruck, Puls und Pulsdruck als Kurven dargestellt werden. Dieses PDF-Dokument können Sie ausdrucken oder abspeichern.

10. Blutdruckpass drucken

Mit der visomat ^® double comfort software können Sie aus den gespeicherten Daten einen tabellarischen und einen grafischen Blutdruckpass erzeugen. Den Blutdruckpass können Sie beispielsweise zum Arztbesuch mitnehmen.

Wählen Sie dazu in der Benutzerverwaltung den Benutzer aus, dessen Werte Sie auswerten möchten.

DE-30DE-31

visomat® double comfort softwarevisomat

D

Legen Sie im Hauptfenster unterhalb der Messwerte-Tabelle den Zeitraum fest. Als Standardeinstellung sind die Messungen der letzten 60 Tage vorbelegt.

Um einen tabellarischen Blutdruckpass zu erzeugen, wählen Sie in der Menüzeile „Drucken - Tabellarischer Blutdruckpass“ aus. Für einen grafischen Blutdruckpass, in dem die Werte als Kurven dargestellt werden, wählen Sie „Drucken - Grafischer Blutdruckpass“.

Das Programm erstellt nun den gewünschten Blutdruckpass als PDF-Dokument. Dieses PDF-Dokument können Sie ausdrucken oder abspeichern.

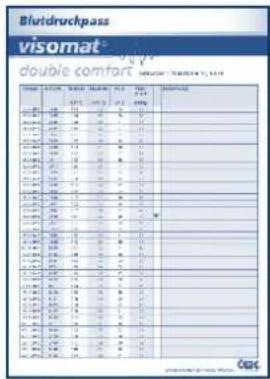

Blutdruckpass visomat® double comfort 1.000 mm 2.000 mm 3.000 mm 4.000 mm 5.000 mm 6.000 mm 7.000 mm 8.000 mm 9.000 mm 10.000 mm 11.000 mm 12.000 mm 13.000 mm 14.000 mm 15.000 mm 16.000 mm 17.000 mm 18.000 mm 19.000 mm 20.000 mm 21.000 mm 22.000 mm 23.000 mm 24.000 mm 25.000 mm 26.000 mm 27.000 mm 28.000 mm 29.000 mm 30.000 mm 31.000 mm 32.000 mm 33.000 mm 34.000 mm 35.000 mm 36.000 mm 37.000 mm 38.000 mm 39.000 mm 40.000 mm 41.000 mm 42.000 mm 43.000 mm 44.000 mm 45.000 mm 46.000 mm 47.000 mm 48.000 mm 49.000 mm 50.000 mm 51.000 mm 52.000 mm 53.000 mm 54.000 mm 55.000 mm 56.000 mm 57.000 mm 58.000 mm 59.000 mm 60.000 mm 61.000 mm 62.000 mm 63.000 mm 64.000 mm 65.000 mm 66.000 mm 67.000 mm 68.000 mm 69.000 mm 70.000 mm 71.000 mm 72.000 mm 73.000 mm 74.000 mm 75.000 mm 76.000 mm 77.000 mm 78.000 mm 79.000 mm 80.000 mm 81.000 mm 82.000 mm 83.000 mm 84. 1/2" 85. 1/2" 86. 1/2" 87. 1/2" 88. 1/2" 89. 1/2" 911111111111111111111111111111111111111111111111111

Blutdruckpass visomat® double comfort Blutdruck Pute Pute/bruck

D

11. Daten exportieren

Das Programm bietet die Möglichkeit, die Messdaten zu exportieren, um sie mit einer eigenen, auf Ihrem PC bereits vorhandenen Software weiter auszuwerten.

Dazu wird eine Datei im CSV-Format erzeugt. Dieses Dateiformat lässt sich in vielen gängigen Datenbank- und Kalkulationsprogrammen öffnen oder importieren.

Wählen Sie dazu in der Benutzerverwaltung den Benutzer aus, dessen Werte Sie exportieren möchten.

Legen Sie im Hauptfenster unterhalb der Messwerte-Tabelle den Zeitraum fest.

Wählen Sie in der Menüzeile „Export - CSV Export“ aus.

Wählen Sie einen Speicherort für die CSV-Datei und bestätigen Sie mit „Speichern“.

Nun können Sie die CSV-Datei mit Ihrer eigenen Software von diesem Speicherort aus öffnen oder importieren.

Wenn Sie die Daten mit dem Kalkulationsprogramm Microsoft® Excel® bearbeiten möchten, wählen Sie in der Menüzeile „Export - Excel Export“. Dazu muss die Microsoft Excel Software auf Ihrem Rechner installiert sein.

Das Programm erstellt nun ebenfalls eine CSV-Datei. Geben Sie einen Speicherort für die Datei an und bestätigen Sie mit „Speichern“.

Die Datei wird nun automatisch mit Microsoft Excel geöffnet.

DE-32DE-33

visomat ^® double comfort softwarevisomat

D

12. Daten auf neuen Computer übertragen

Falls Sie die Daten der double comfort software auf einem anderen Computer weiter nutzen wollen (z. B. beim Kauf eines neuen Computers), können Sie alle Benutzereinstellungen und Messwerte mitnehmen.

Klicken Sie dazu in der Menüzeile auf „Datei - Daten sichern“.

Wählen Sie einen Speicherort für die Transfer-Datei aus, von dem aus Sie die Datei auf den neuen Computer übertragen können und bestätigen Sie mit „Speichern“.

Übertragen Sie die Datei auf den neuen Computer.

Nach Installation der double comfort software auf dem neuen Computer klicken Sie dort in der Menüzeile auf „Datei - Daten laden“.

Wählen Sie den Speicherort aus, an dem sich die Transfer-Datei vom alten Rechner befindet.

Nun haben Sie wieder alle Daten aus der double comfort software auf dem neuen Rechner zur Verfügung.

13. Nutzungsbedingungen

Durch die Installation, das Kopieren oder die anderweitige Nutzung dieser Software erkennen Sie die unten aufgeführten Haftungsbeschränkungen an.

Im größtmöglichen, durch das anwendbare Recht gestatteten Umfang lehnen die UEBE Medical GmbH und deren Lieferanten jede Haftung für irgendwelche besonderen, zufälligen, indirekten oder Folgeschäden (einschließlich, aber nicht beschränkt auf Schäden aus entgangenem Gewinn, Geschäftsunterbrechung, Verlust von Geschäftsinformationen oder irgendwelchen anderen Vermögensschäden) ab, die durch die Verwendung der Software oder durch

D

visomat ^® double comfort software

die Tatsache, dass sie nicht verwendet werden kann, entstehen; dies gilt auch dann, wenn die UEBE Medical GmbH zuvor auf die Möglichkeit solcher Schäden hingewiesen worden ist. In jedem Fall beschränkt sich die Haftung der UEBE Medical GmbH und ihrer Lieferanten nach dieser Vereinbarung auf den tatsächlich von Ihnen für die Software gezahlten Betrag, wenn die Auswirkung dieser Klausel durch geltendes Recht nicht besonders ausgenommen wurde.

Jeglicher Verleih bzw. unerlaubte Vervielfältigung, Aufführung oder Sendung der auf dem Datenträger enthaltenen Informationen verstößt gegen geltendes Recht. Diese Software-Lizenzvereinbarung unterliegt deutschem Recht.

14. visomat® Service-Telefon

Sicher haben Sie unsere Hinweise zur Verwendung der visomat ^® double comfort software sorgfältig gelesen und sich mit den Funktionen vertraut gemacht.

Vor allem in der Anfangszeit können jedoch Fragen zur Anwendung oder Handhabung auftauchen. In diesen Fällen rufen Sie bitte unser visomat® Service-Telefon an, das montags bis donnerstags von 8.00 bis 17.00 Uhr und freitags bis 16.30 Uhr besetzt ist, oder senden Sie uns eine E-Mail.

visomat®

Tel.: [phone] / 92 40 40

[e-mail]

Unser Beratungsteam freut sich auf das Gespräch mit Ihnen.

DE-34

Was Sie über Blutdruck wissen sollten

E

1. Der systolische und diastolische Blutdruckwert

Herz- und Blutkreislauf haben die wichtige Aufgabe, alle Organe und Gewebe des Körpers ausreichend mit Blut zu versorgen und Stoffwechselprodukte abzutransportieren. Das Herz zieht sich dazu in regelmäßigem Rhythmus etwa 60-80 mal pro Minute zusammen und dehnt sich wieder aus. Der Druck des strömenden Blutes, der beim Zusammenziehen (Kontraktion) des Herzens auf die Arterienwände entsteht, wird als Systole bezeichnet. Der Druck in der darauf folgenden Erschlaffungsphase, wenn sich das Herz wieder mit Blut füllt, wird als Diastole bezeichnet. Bei Ihrer täglichen Messung ermitteln Sie beide Werte.

2. Warum Sie unterschiedliche Werte messen

Unser Blutdruck reagiert wie ein empfindliches Messinstrument auf äußere und innere Einflüsse. Schon geringfügige Änderungen können auf ihn einwirken. Das macht verständlich, dass häufig beim Arzt oder Apotheker gemessene Werte höher sind als jene, die Sie zu Hause in gewohnter Umgebung erhalten. Aber auch Wetterumschwung, Klimawechsel, körperliche und seelische Belastungen können sich auswirken.

3. Warum regelmäßig Blutdruck messen?

Auch die Tageszeit hat einen Einfluss auf die Höhe des Blutdruckes. Tagsüber sind die Werte meist höher als während der Ruhephasen in der Nacht. Einmalige und unregelmäßige Messungen sagen daher kaum etwas über den tatsächlichen Blutdruck aus. Eine zuverlässige Beurteilung ist nur möglich, wenn regelmäßig Einzelmessungen durchgeführt werden. Besprechen Sie die Messwerte mit Ihrem Arzt.

DE-35

F

1. Fehler- und Errormeldungen

Aufgetretener Fehler	Mögliche Ursache Abhilfe
Anzeige Err - 300	Manschetten-Überdruck. Durch Bewegen des Arms bzw. des Körpers wurde die Manschette bis zum Maximum aufgepumpt.Evtl. ist der Schlauch geknickt oder der Luftstecker verstopft.	- Wiederholen Sie die Messung- Bewegen Sie den Arm nicht- Sprechen Sie nicht- Schlauchleitung mit Luftstecker auf Durchgängigkeit überprüfen
Anzeige Err - 1	Messfehler. Messung konnte wegen Bewegen des Ams bzw. des Körpers nicht durchgeführt werden.	- Wiederholen Sie die Messung- Bewegen Sie den Arm nicht- Sprechen Sie nicht
Anzeige Err - 2	Aufpumpfehler, Druck wird zu schnell oder zu langsam aufgebaut.	Sitz des Luftsteckers überprüfen, Messung wiederholen.
	Störung wurde erkannt.Manschette ist nicht korrekt angelegt	- Wiederholen Sie die Messung- Bewegen Sie den Arm nicht- Sprechen Sie nicht
Anzeige Err - 3	Ablassrate zu hoch oder zu niedrig.	Während der Messung ruhig halten. Bei mehrmaligem Auftreten Service-Telefon annrufen.
Anzeige Err - 4	Mikrofonfehler - Anschlussstecker am Gerät ganz einstecken- Sitz der Manschette und des Mikrofors überprüfen- Evtl. Kleidung zwischen Manschette und Oberarm entfernen- Messung wiederholen- Unterarm auflegen, Handinnenfläche nach obenBei mehrmaligem Auftreten Service-Telefon annrufen.
Anzeige 00	Start/Stop-Taste wurde versehentlich während des Batteriewechsels gedrückt.	Gerät mit der Start/Stop-Taste aus- und wieder einschalten, gegebenfalls Zeitsignalempfang der Funksuhr nochmals aktivieren. Siehe Seite DE-13
	Herzrhythmusstörungen, Bewegungsstörungen, Zittern, Wackeln (Artefakte), Tiefenatmung etc.	Messung nach 3-5 Minuten Ruhe wiederholen. Eventuelle Einflüsse (je nach Schwere der Arrhythmien) auf die Messergebnisse müssen mit dem Arzt besprochen werden!

DE-36DE-37

Technische InformationenTechnische Inform

Aufgetretener Fehler	Mögliche Ursache Abhilfe
Messwerte/Puls-werte sind extrem hoch bzw. niedrig	Zu wenig Ruhe vor der Messung. Bewegen bzw. Sprechen während der Messung.	Wiederholen Sie die Messung nach ca. 3-5 min Pause. Anwendungshinweise Seite DE-11 beachten.
	Falsche Manschettengröße. Zu kleine Manschetten führen zu überhöhten Anzeigen der Blutdruckwerte.	Messen Sie Ihren Armumfang in der Mitte des Oberarms und vergleichen Sie diesen mit den Angaben auf der Manschette.
	Falsche Mess-Position. Wiederholen	Sie die Messung und achten Sie auf die korrekte Körperhaltung. (Seite DE-11)
Aufeinander folgende Messungen ergeben unterschiedliche Messwerte.	Blutdruck ist keine feste Größe. Diese kann sich innerhalb weniger Minuten um mehr als 20 mmHg nach oben oder nach unten verändern.	----
Messung wurde unterbrochen und Manschette erst entlüftet und wieder aufgepumpt	Gerät erkennt eine Störung oder einen zu niedrigen diastolischen Wert.	Das Gerät weist keine Störung auf. Messung wiederholen
	Bewegung während der Messung Gegebenenfalls Messung abbrechen, nach 5 Minuten Ruhepause neu messen.
Nach Einschalten erscheint keine Anzeige	Batterien falsch eingelegt. Position Batterien überprüfen.
	Batterien leer. Batterien austauschen.
	Batteriekontakte verschmutzt. Batteriekontakte reinigen.
Nach Drücken der Memory-Taste Striche im Display	Keine Messwerte gespeichert.	Keine Anzeige wenn keine Messwerte gespeichert sind.
Messung wird abgebrochen	Batterien leer	Batterien austauschen.

F

2. Kundendienst

Eine Reparatur des Gerätes darf nur durch den Hersteller oder eine ausdrücklich dazu ermächtigte Stelle erfolgen.

Bitte wenden Sie sich an:

UEBE Medical GmbH

Zum Ottersberg 9

Tel.-Nr.: +49 (0) 9342/924040

Fax-Nr.: +49 (0) 9342/924080

E-mail: [e-mail]

Internet: www.uebe.com

3. Technische Daten

Gerätetyp: Digitales Automatikgerät mit Elektropumpe zur Blutdruckmessung am Oberarm
Gerätemaß: L = 115 mm x B = 150 mm x H = 54 mm
Gewicht: 330 g ohne Batterien
Anzeige: LCD-Anzeige (Flüssigkristallanzeige) für Messwerte und Kontrollanzeigen
Speicher: 2 Speicher mit jeweils 60 Messwerten (automatische Speicherung) und Mittelwert (A)
Messverfahren:	Kombiniert auskultatorisch und oszillometrisch zur Bestimmung von Systole, Diastole und Puls
Referenzverfahren der klinischen Prüfung:	Auskultatorische Messung
Aufpumpdruck:	Ca. 30-40 mmHg über systolischem Blutdruck
Druckanzeigebereich:	0-300 mmHg

DE-38DE-39

Technische InformationenTechnische Inform

Messbereich:	Systolisch: 50-250 mmHgDiastolisch: 40-150 mmHgPulsmessung: 40-160 Puls/min
Fehlergrenzen:	Blutdruckmessung: entspricht EN 1060 Teil 3Druckmessung: ± 3 mmHgPulsmessung: ± 5%
Seriennummer:	Auf dem Gerät befindet sich eine SeriennummerSNwelche das Gerät eindeutig identifiziert.
Stromversorgung:	Batterietyp: 4 x 1,5 V AA Mignon-Zellen Alkali-Mangan (LR 6) oder Lithium (FR 6), Lebensdauer:Mehr als 800 Messungen in 2 Jahren
	Optional: stabilisiertes Netzteil Type A1, Ausgang 6VDC, Minimum 600 mA
Manschette mit Mikrofon:	Metallbügel-Manschette für Armumfänge von 23-43 cm, Type UWK
Betriebsbedingungen:	Umgebungstemperatur 10 bis 40 °CRel. Luftfeuchtigkeit bis 85% nicht kondensierendLuftdruck 700 bis 1040 hPa
Lager- und Transportbedingungen:	Umgebungstemperatur -5 bis +50 °CRel. Luftfeuchtigkeit bis 85% nicht kondensierend
Luftablassventil:	Elektronisch geregelt
Automatische Abschaltung:	ca. 3 Minuten nach Messende
Funkuhrsignal:	DCF77
Schutzklasse IP:	IP 20: Geschützt gegen feste Fremdkörper mit Durchmesser ab 12,5 mm, kein Schutz gegen Wasser.
Zu erwartende Betriebslebensdauer:	5 Jahre
Klassifikation:	Interne Stromversorgung durch Batterie.

F

Technische Informationen

4. Original-Ersatzteile und Zubehör

Folgende Original-Ersatzteile bzw. Zubehör können Sie über den Fachhandel erhalten:

- Universalmanschette 23-43 cm Type UWK Art.Nr. 2405001 PZN 07514096

• Netzteil Type A1 Art. Nr. 2401020 PZN 03558547

• Manschette 14-23 cm Type USK Art.Nr. 2405005 PZN 07514104

• USB Kabel Art. Nr. S2405090 Typ A USB / Typ Mini USB

- visomat ^3 double comfort software zum downloaden unter www.visomat.de

Technische Änderungen vorbehalten.

Hersteller: UEBE Medical GmbH Zum Ottersberg 9 97877 Wertheim, Deutschland

5. Messtechnische Kontrolle (vormals Eichung)

Generell wird eine messtechnische Kontrolle im Abstand von 2 Jahren empfohlen. Fachliche Benutzer sind in Deutschland allerdings gemäß „Medizinprodukte-Betreiberverordnung“ dazu verpflichtet.

Diese kann entweder durch die UEBE Medical GmbH, eine für das Messwesen zuständige Behörde oder durch autorisierte Wartungsdienste erfolgen. Bitte beachten Sie dazu Ihre nationalen Vorgaben.

Zuständige Behörden oder autorisierte Wartungsdienste erhalten auf Anforderung eine „Prüfanweisung zur messtechnischen Kontrolle“ vom Hersteller.

Achtung: Ohne Erlaubnis des Herstellers dürfen an diesem Gerät keine Veränderungen, z.B. Öffnen des Gerätes (ausgenommen Batterieaustausch) vorgenommen werden.

DE-40

Allgemeine Bestimmungen

G

1. Zeichenerklärung

0123

Dieses Produkt hält die Richtlinie 93/42/EWG des Rates vom 5. September 2007 über Medizinprodukte und trägt das Zeichen CE 0123 (TÜV SÜD Product Service GmbH).

Schutzgrad gegen elektrischen Schlag: TYP BF

Gebrauchsanleitung beachten

Lager- und Transportbedingungen Umgebungstemperatur -5 bis +50 °C

Rel. Luftfeuchtigkeit bis 85% nicht kondensierend

Trocken halten

IP20

Geschützt gegen feste Fremdkörper mit Durchmesser ab 12,5 mm, kein Schutz gegen Wasser.

Hersteller

Netzteilangaben:

Bei Verwendung des optional erhältlichen Netzteils:

Schutzklasse II (doppelte Isolierung)

Innenliegende Sicherung

Nur im Haus verwenden

Polarität innen Plus

DE-41

G

Allgemeine Bestimmungen

2. Entsorgung

Batterien und technische Geräte gehören nicht in den Hausmüll, sondern müssen bei den entsprechenden Sammel- bzw. Entsorgungsstellen abgegeben werden.

DE-42

Pflege des Gerätes

H

Pflege des Gerätes

• Das Gerät enthält empfindliche Teile und muss vor starken Temperaturschwankungen, Luftfeuchtigkeit, Staub und direktem Sonnenlicht geschützt werden.
• Achten Sie bei der Aufbewahrung darauf, dass keine schweren Gegenstände auf dem Gerät oder auf der Manschette liegen und dass der Luftschlauch nicht geknickt wird.
• Das Gerät ist nicht stoß- oder schlagfest. Wir empfehlen nach größeren Stürzen oder Schlägen die Unversehrtheit und Genauigkeit der Displayanzeige überprüfen zu lassen.
  • Das Gerät ist nicht wasserdicht.
• Falls das Gerät bei der Benutzung verschmutzt, verwenden Sie ein weiches, trockenes Tuch, um es zu reinigen. Verwenden Sie kein Benzin, Verdünner oder andere starke Lösungsmittel.
• Manschette nicht schrubben oder in der Maschine waschen. Falls die Manschette bei der Benutzung verschmutzt, verwenden zur Reinigung ein synthetisches Reinigungsmittel und reiben Sie die Oberfläche sanft.
• Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch eine autorisierte Institution unterzogen werden.
• Vergewissern Sie sich, dass keine Flüssigkeit in den Luftschlauch und in das Mikrofon gelangt. Gründlich trocknen lassen.

DE-43

1

Garantieleistungen

Das Gerät wurde mit aller Sorgfalt hergestellt und geprüft. Für den Fall, dass es trotzdem bei Auslieferung Mängel aufweisen sollte, geben wir eine Garantie zu den nachfolgenden Konditionen:

1. Während der Garantiezeit von 3 Jahren ab Kaufdatum beheben wir solche Mängel nach unserer Wahl und auf unsere Kosten in unserem Werk durch Reparatur oder Ersatzlieferung eines mangelfreien Gerätes. Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei zurück gesendete Reklamationen werden von UEBE nicht angenommen.
2. Nicht unter die Garantie fällt die normale Abnutzung von Verschleißteilen sowie Schäden, die durch Nichtbeachtung der Gebrauchsanleitung, unsachgemäße Handhabung (z.B. ungeeignete Stromquellen, Bruch, ausgelaufene Batterien) und/oder Demontage des Gerätes durch den Käufer entstehen. Ferner werden durch die Garantie keine Schadenersatzansprüche gegen uns begründet.
3. Garantieansprüche können nur in der Garantiezeit und durch Vorlage des Kaufbeleges geltend gemacht werden. Im Garantiefall ist das Gerät zusammen mit dem Kaufbeleg und Beschreibung der Reklamation zu senden an

UEBE Medical GmbH

Service-Center

Zum Ottersberg 9

97877 Wertheim

Deutschland

Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei zurück gesendete Reklamationen werden von UEBE nicht angenommen.

1. Die gesetzlichen Mängelansprüche des Käufers gegen den Verkäufer gemäß § 437 BGB werden durch die Garantie nicht eingeschränkt.

DE-44DE-45

GarantieGarantie

|

Bitte beachten Sie: Im Garantiefall unbedingt den Kaufbeleg beilegen.

Meine Gesundheit ist es mir wert! visomat® double comfort In Mio: Sie die Erte Stahlung anlage nicht. Deutsch English eis-kladige Erte Stahlung, ÖEBE

Meine Gesundheit ist es mir wert! visomat® double comfort KIRLOON Sie Ahr Installationungsrechte Deutsch English überschuss vor Sonnen, ÖEBE

Meine Gesundheit ist es mir wert! visomat® double comfort VRS/2017: Sie die Prie festeinbar für eine durchs- und nicht mehr in. URBEN Deutsch English vorsolidaten für eine Forderen. ÖEBE

visomat und UEBE sind international geschützte Warenzeichen der

UEBE Medical GmbH

Zum Ottersberg 9

97877 Wertheim

Germany

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.uebe.com

Technische Änderungen vorbehalten.

Nachdruck auch auszugsweise untersagt.
