BEDIENUNGSANLEITUNG Visomat comfort 20/40 UEBE

A Bestimmungsgemäße Verwendung Pflege des Gerätes

B Sicherheitshinweise

1. Wichtige Patientenhinweise 5
2. Wichtige technische Hinweise 6

C Bedienung des Gerätes

1. Gerätebeschreibung 9
2. Displayanzeige 10
3. Wichtige Anwendungshinweise 11
4. Inbetriebnahme des Gerätes 12
5. Batterien einlegen/wechseln 12
6. Datum/Uhrzeit aktivieren und einstellen 13
7. Anlegen der Manschette 14
8. Körperhaltung bei der Messung 15
9. Auswahl des Benutzers 16
10. Blutdruck messen 17
11. Einstufung der Messwerte (WHO) 18
12. Pulsdruck 19
13. Unregelmäßige Pulse und Herzrhythmusstörungen 20
14. Bewegungskontrolle 20
15. Verwendung des Speichers 21

D Was Sie über Blutdruck wissen sollten

1. Der systolische und diastolische Blutdruckwert 23
2. Warum Sie unterschiedliche Werte messen 23
3. Warum regelmäßig Blutdruck messen? 23

E Technische Informationen

1. Fehlermeldungen 25
2. Kundenservice 27
3. Technische Daten 28
4. Original-Ersatzteile und Zubehör 29
5. Messtechnische Kontrolle 29
6. Zeichenerklärung 30
7. Entsorgung 31

DE-2 DE-3

Inhaltsverzeichnis Inhaltsverzeichnis

F 32

G Garantie 33

Vielen Dank, dass Sie sich für das Oberarmblutdruckmessgerät visomat® comfort 20/40 (nachfolgend auch als Gerät bezeichnet) entschieden haben.

Diese Gebrauchsanweisung soll dem Benutzer helfen, das Gerät sicher und effizient anzuwenden. Das Gerät muss entsprechend den in dieser Gebrauchsanweisung enthaltenen Verfahren verwendet werden und darf nicht für andere Zwecke benutzt werden.

Es ist wichtig, dass Sie die gesamte Gebrauchsanweisung lesen und verstehen, bevor Sie das Gerät verwenden. Beachten Sie insbesondere das Kapitel „Wichtige Anwendungshinweise“ auf Seite 11.

A

Bestimmungsgemäße Verwendung

Das Gerät ist zur nichtinvasiven Messung des systolischen und diastolischen Blutdruckes, der Bestimmung der Pulsrate und der Berechnung des Pulsdruckes bei Erwachsenen bestimmt. • Blutd

Das Gerät wendet die oszillometrische Methode zur Blutdruck- und Pulsmessung an. Die Manschette wird am Gerät angeschlossen und am Arm angelegt. Ein Sensor misst die kleinen Druckoszillationen, die durch das Ausdehnen und Zusammenziehen der Arterien bei jedem Herzschlag erzeugt werden. Die Amplitude der Druckwellen wird gemessen, in Millimeter Quecksilbersäule (mmHg) umgerechnet und auf dem Display als digitaler Wert angezeigt.

DE-4 DE-5

Sicherheitshinweise

B

1. Wichtige Patientenhinweise

Kenntnisse! Konsultieren Sie Ihren Arzt, wenn Sie den Blutdruck eines Kindes messen möchten. Auf keinen Fall darf das Gerät bei einem Säugling angewendet werden.

• Während der Schwangerschaft und bei Präeklampsie darf das Gerät nur nach Konsultation eines Arztes verwendet werden.
• Auf keinen Fall darf die Manschette auf oder über einer kritischen Stelle, z.B. Wunde, Aneurysma etc. oder an einem Arm mit arteriovenösem Shunt angelegt werden, Verletzungsgefahr! Eine Versorgung durch einen intravaskularen Zugang (Infusion) oder andere medizinische Überwachungsgeräte könnten unter Umständen unterbrochen werden.
• Verwenden Sie das Gerät nicht ohne Rücksprache mit Ihrem Arzt, wenn Sie unter Dialysebehandlung stehen, Antikoagulanzien, Thrombozytenaggregationshemmer oder Steroide einnehmen. Unter diesen Bedingungen können innere Blutungen verursacht werden.
  • Die Anzeige der Pulsfrequenz ist nicht geeignet zur Kontrolle der Frequenz von Herzschrittmachern. Herzschrittmacher und Blutdruckmessgerät haben in ihrer Wirkungsweise keinen Einfluss aufeinander.
• Das Gerät ist nicht geeignet zur Verwendung mit HF-Chirurgiegeräten.
• Verwenden Sie das Gerät nicht in explosiven Umgebungen wie z. B. in der Nähe entflammbarer Narkosemittel oder in einer Sauerstoffkammer.
• Stellen Sie sicher, dass der Luftschlauch nicht geknickt wird. Ein geknickter Luftschlauch kann das Entlüften der Man-

B

schette verhindern und damit den Blutfluss im Arm zu lange unterbrechen.

• Warten Sie zwischen aufeinander folgenden Messungen einige Minuten, da sonst der Blutfluss im Arm zu lange unterbrochen wird und Verletzungen entstehen können.
• Das Gerät enthält Kleinteile, die von Kindern verschluckt werden könnten. Durch den Luftschlauch besteht die Gefahr des Strangulierens. Gerät daher nicht unbeaufsichtigt Kindern überlassen.
• Auf der Seite einer Brustamputation bei gleichzeitiger Entfernung der Lymphknoten der Achselhöhle darf keine Blutdruckmessung erfolgen.
• Besprechen Sie die Messwerte mit Ihrem Arzt. Beurteilen Sie die Messergebnisse nicht selbst. Verändern Sie auf keinen Fall von sich aus die vom Arzt verschriebene Dosierung der Arzneimittel.
• Beachten Sie vor Ihren Selbstmessungen das Kapitel „Wichtige Anwendungshinweise“ Seite 11.

2. Wichtige technische Hinweise

• Das Gerät enthält empfindliche Teile und muss vor starken Temperaturschwankungen, Feuchtigkeit, Erschütterungen, Staub und direktem Sonnenlicht geschützt werden.
• Setzen Sie das Gerät keinen Stößen aus und lassen Sie es nicht fallen.
  • Das Gerät ist nicht wasserfest.
• Üben Sie keinen Druck auf das Display aus. Gerät nicht mit dem Display nach unten abstellen.

DE-6 DE-7

SicherheitshinweiseSicherheitshinweise

B

• Das Gerät darf nur mit der dafür vorgesehenen Manschette und Zubehörteilen betrieben werden (siehe Original-Ersatzteile und Zubehör Seite 29). Bei Verwendung anderer Manschetten und Zubehörteile kann es zu falschen Messergebnissen kommen. Bei Schäden durch fremdes Zubehör erlischt die Garantie!
• Eine gleich bleibend gute Stromversorgung Ihres Gerätes ist für störungsfreies Blutdruckmessen notwendig.
• Verwenden Sie nur langlebige Alkaline-Batterien (LR6).
• Tauschen Sie beim Batteriewechsel immer alle Batterien gleichzeitig aus. Verwenden Sie nicht gleichzeitig neue und alte Batterien oder Batterien verschiedenen Typs.
• Sie benötigen 4 x 1,5 Volt Batterien. Wieder aufladbare Batterien haben nur 1,2 Volt Spannung und sind deshalb ungeeignet.
• Bei Anwendung mit Netzteil verwenden Sie bitte nur das speziell für Medizinprodukte geprüfte visomat® Netzteil.

- Drücken Sie bei Verwendung des Netzteils während der Messung nicht auf den Ausgangsstecker des Netzteils.

- Wird das Gerät längere Zeit nicht benutzt, entfernen Sie bitte die Batterien. Grundsätzlich kann jede Batterie auslaufen.

- Nehmen Sie keine Batterien aus dem Gerät und trennen Sie das Gerät nicht vom Netzteil, solange es eingeschaltet ist.

• Die Anwendung dieses Gerätes in der Nähe von tragbaren Telefonen, Mikrowellen- oder sonstigen Geräten mit starken elektromagnetischen Feldern kann zu Fehlfunktionen führen.

- Öffnen oder verändern Sie auf keinen Fall das Gerät oder die Manschette (ausgenommen Batteriewechsel). Wenn das Gerät geöffnet war, muss es einer messtechnischen Kontrolle durch eine legitimierte Institution unterzogen werden.

B

Sicherheitshinweise

• Die Manschette darf nur am Arm aufgepumpt werden.
- Zur Vermeidung ungenauer Messwerte halten Sie bitte die vorgesehenen Betriebs- und Lagerbedingungen ein. Siehe Technische Daten Seite 28.
- Der Aufpump- und Messvorgang kann durch Drücken der Start/Stop-Taste oder durch das Entfernen der Manschette abgebrochen werden. Das Gerät beendet dann das Aufpumpen und entlüftet die Manschette.

DE-8 DE-9

Bedienung des Gerätes

C

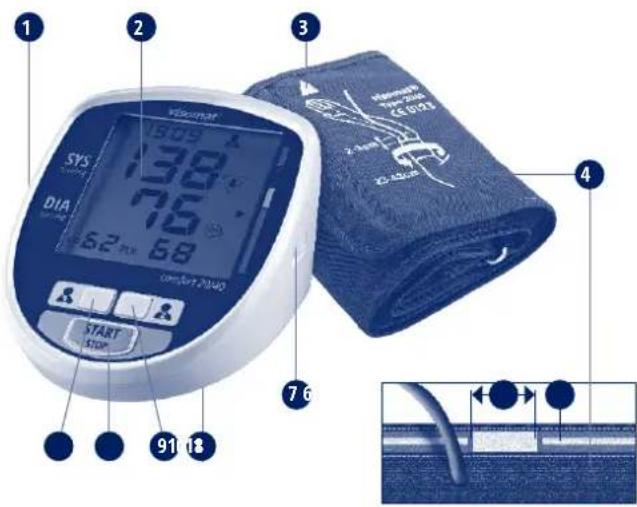

1. Gerätebeschreibung


1 2 3 4 5 SYS 138 76 62.91K VitroinM VitroinM VitroinM CS-G123 DIA 68 START STOP 91 18 6

1 Manschettenanschluss
2 Displayanzeige
3 Messpfeil für den Armumfang
4 Manschette
5 Markierung für den Armumfang
6 Arterienmarkierung

7 Anschlussbuchse für Netzteil
8 Batteriefach
9 Speicher-Taste Benutzer 2 (Speicher-Abruf-Taste)
10 Start/Stop-Taste
11 Speicher-Taste Benutzer 1 (Speicher-Abruf-Taste)

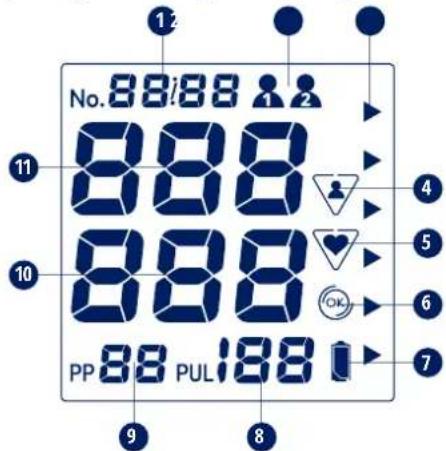

1. Displayanzeige 3. Wichtige Anwendungshinweise


12 No. 88:88 11 88 88 88 PP 88 PUL 188 4 5 6 7 9 8

1 Speicherplatz oder Datum/Uhrzeit
2 Benutzer
3 WHO Einstufung (Seite 18)
4 Bewegungskontrolle
5 Pulssignalanzeige bzw. unregelmäßige Pulse
6 Manschettensitzkontrolle

7 Batteriekontrollanzeige
8 PUL 1/min = Puls errechnete Pulsfrequenz pro Minute
9 Pulsdruck
10 DIA = Diastole
11 SYS = Systole

DE-10 DE-11

Bedienung des Gerätes Bedienung des Gerätes

Die Messergebnisse von automatisch messenden Blutdruckmessgeräten können durch Messort, Körperhaltung, vorangegangene Anstrengungen und die körperliche Verfassung beeinflusst werden. Beachten Sie die Anwendungshinweise, um korrekte Messwerte zu erhalten.

• Alkohol-, Nikotin- oder Koffeingenuss mindestens eine Stunde vor dem Messen einstellen.
• Halten Sie vor der Messung mindestens 5 Minuten Ruhe ein. Je nach Schwere der vorangegangenen Anstrengung kann dies sogar bis zu einer Stunde erfordern.
• Oberarm frei machen, auf keinen Fall darf die Kleidung den Blutfluss in oder aus dem Arm behindern, da dies den Blutdruck an der Messstelle beeinträchtigt und zu falschen Messwerten führen kann.
• Während der Messung nicht bewegen oder sprechen.
• Atmen Sie ruhig und tief. Atem nicht anhalten.
• Achten Sie auf die Anzeige für unregelmäßige Pulssignale, gegebenenfalls Messung unter besseren Bedingungen wiederholen.
• Um Seitendifferenzen auszuschließen und vergleichbare Messergebnisse zu erhalten, ist es wichtig, Blutdruckmessungen immer am gleichen Arm durchzuführen. Besprechen Sie mit Ihrem Arzt, welche Seite er Ihnen für Ihre Messungen empfiehlt.
• Führen Sie Ihre täglichen Blutdruckmessungen immer ungefähr zur selben Uhrzeit durch.

C

- Blutdruck ist keine feste Größe. Dieser kann sich bei Patienten innerhalb weniger Minuten um mehr als 20 mmHg nach oben oder unten verändern.

4. Inbetriebnahme des Gerätes4. Inbetriebnahme des Gerätes

Legen Sie die beigefügten Batterien in das Gerät ein.

Soll das Gerät mit Netzstrom betrieben werden, muss der Kabelstecker des Netzteiles (nicht im Lieferumfang enthalten) in die Anschlussbuchse auf der rechten Seite des Gerätes eingesteckt werden. Die Batterien werden automatisch abgeschaltet.

Bitte verwenden Sie nur das visomat ^® Netzteil. Siehe Original-Ersatzteile und Zubehör Seite 29.

5. Batterien einlegen/wechseln

• Entfernen Sie den Deckel des Batteriefaches auf der Unterseite des Gerätes.
• Nehmen Sie die alten Batterien aus dem Gerät und legen Sie die neuen Batterien ein. Achten Sie beim Einlegen auf die richtige Polung (Markierung im Batteriefach).
• Schließen Sie das Batteriefach, indem Sie den Batteriedeckel wieder in das Gerät einklipsen.

Sobald im Display erstmals das Symbol „leere Batterie erscheint, können Sie noch ca. 30 Messungen durchführen. Bitte wechseln Sie in diesem Zeitraum die Batterien.

DE-12 DE-13

Bedienung des Gerätes Bedienung des Gerätes

C

6. Datum/Uhrzeit aktivieren und einstellen

Das Gerät verfügt über eine Datum/Uhrzeit-Funktion, die Sie bei Bedarf zuschalten können. Im Auslieferungszustand ist diese Funktion deaktiviert.

Bei aktivierter Datum/Uhrzeit-Funktion werden die Messergebnisse mit Datum und Uhrzeit abgespeichert, was den späteren Überblick über die Messwerte erleichtern kann.

Aktivieren/Deaktivieren der Datum/Uhrzeit-Funktion

Zum Aktivieren der Datum/Uhrzeit-Funktion drücken Sie die Start/Stop-Taste und gleich danach, während die Display-Komplettanzeige sichtbar ist, eine der beiden Speicher-Tasten. Die Funktion kann auf die gleiche Weise jederzeit wieder deaktiviert werden.

Bei aktivierter Datum/Uhrzeit-Funktion wird die Uhrzeit auch bei abgeschaltetem Gerät im Display angezeigt. Der Stromverbrauch dafür ist äußerst gering.

Datum/Uhrzeit einstellen

Auf dem Display erscheint zuerst die vierstellige Jahreszahl (Bild 1). Drücken Sie die Speichertaste 1, um die Jahreszahl zu verringern oder die Speichertaste 2, um die Jahreszahl zu erhöhen. Bestätigen Sie die Eingabe durch Drücken der Start/Stop-Taste.

2016

Bild 1

18/05

Bild 2

C

Wiederholen Sie diese Schritte zur Eingabe des Tages (Bild 2), der Stunden und der Minuten (Bild 3).

Nach einem Batteriewechsel müssen Sie Datum und Uhrzeit neu einstellen.

Bild 3

Datum/Uhrzeit ändern

Zum Ändern von Datum und Uhrzeit nehmen Sie eine Batterie heraus und warten Sie, bis das Display erloschen ist. Danach können Sie Datum und Uhrzeit wieder neu einstellen.

7. Anlegen der Manschette

Bitte prüfen Sie vor dem Anlegen der Manschette, ob Ihr Armumfang innerhalb des auf der Manschette angegebenen Bereiches liegt. Eine falsche Manschettengröße kann zu ungenauen Messwerten führen.

• Oberarm freimachen.
- Schieben Sie die Manschette über den Oberarm, bis die Unterkante der Manschette 2-3 cm oberhalb der Armbeuge liegt (Bild 1, Bild 2).

- Bei Anwendung am linken Arm läuft der Luftschlauch in der Mitte der Armbeuge zum Gerät, damit ist die 4 cm lange Arterienmarkierung automatisch mittig über der Pulsstelle platziert (Bild 3).

- Bei Anwendung am rechten Arm muss Bild 2 die Manschette so weit nach links verdreht werden, bis die Arterienmarkierung auf der Pulsstelle liegt. Der Luftschlauch

Bild 1

Bild 2

DE-14 DE-15

Bedienung des Gerätes Bedienung des Gerätes

C

verläuft dann an der Innenseite des Oberarms (Bild 4).

• Die Manschette soll so fest anliegen, dass noch 2 Finger zwischen Arm und Manschette passen. Tipp:
- winkeln Sie den Arm leicht an
- der Oberarmmuskel wird leicht angespannt
- dadurch nimmt der Umfang des Armes leicht zu

- Ziehen Sie jetzt das freie Manschettenende straff und schließen Sie den Klettverschluss (Bild 5).

- Prüfen Sie, ob der Messpfeil auf der Manschette innerhalb der „Markierung für Armumfang“ am Manschettenrand liegt (Bild 6).

- Verbinden Sie den Stecker der Manschette mit dem Manschettenanschluss an der linken Seite des Gerätes. Stellen Sie sicher, dass der Stecker ganz in das Gerät eingesteckt ist.

- Legen Sie den Arm mit der Manschette locker ausgestreckt auf einen Esstisch und halten Sie ihn während der Messung unbedingt ruhig, sprechen Sie nicht. Die Handinnenfläche weist nach oben.

Bild 3 Bild 4

Bild 5

Bild 6

8. Körperhaltung bei der Messung

Die Messung sollte möglichst im Sitzen durchgeführt werden. In Ausnahmefällen ist auch eine Messung im Liegen zulässig. Die Körperhaltung muss entspannt sein.

C

Messung im Sitzen

• Setzen Sie sich dazu ganz an den Tisch (möglichst Höhe eines Esstisches, kein Couchtisch!) heran.
• Lehnen Sie Ihren Rücken an der Stuhllehne an.
• Legen Sie Ihren kompletten Unterarm auf, die Handinnenfläche weist nach oben.
• Füße auf den Boden aufstellen, Beine nicht überkreuzen.

Messung im Liegen

• Legen Sie sich auf den Rücken. Blicken Sie während der Messung zur Decke. Bleiben Sie ruhig und bewegen Sie sich nicht.
• Achten Sie darauf, dass die Messstelle am Oberarm etwa auf Höhe Ihres Herzens liegt. Wenn die Messstelle niedriger als das Herz liegt, können die Messwerte höher ausfallen. Liegt die Messstelle höher als das Herz, können die Messwerte niedriger ausfallen.

Die Messergebnisse im Sitzen und im Liegen können sich leicht unterscheiden.

9. Auswahl des Benutzers

Das Gerät ist für zwei Benutzer ausgelegt. Die Werte der beiden Benutzer werden getrennt gespeichert und können auch separat ausgewertet werden.

DE-16 DE-17

Bedienung des Gerätes Bedienung des Gerätes

C

Sie können die beiden Benutzerspeicher auch dafür benutzen, die Messungen am Morgen und am Abend getrennt auszuwerten. Verwenden Sie dazu zur Messung morgens Benutzer 1 und abends Benutzer 2.

• Prüfen Sie vor der Messung, ob der korrekte Benutzer im Display angezeigt wird.
• Zum Wechseln des Benutzers drücken Sie die Taste des Benutzers, zu dessen Speicherbank Sie wechseln möchten.
• Führen Sie nun die Messung durch.

Auch nach Durchführung der Messung haben Sie nochmals die Möglichkeit, die Messung dem korrekten Benutzer zuzuweisen (siehe Seite 18).

10. Blutdruck messen

• Das Gerät durch Drücken auf die Start/Stop-Taste einschalten. Folgendes Display wird sichtbar (Bild 1):
• Nachdem das Gerät seinen Abgleich gegen den Umgebungsluftdruck vorgenommen hat (Bild 2), beginnt der automatisch gesteuerte Aufpumpvorgang. Die Manschette wird während des Messvorgangs langsam aufgepumpt.
• Kurz nach dem Beginn des Aufpumpvorgangs wird eine Manschettensitzkontrolle durchgeführt, um sicher zu stellen, dass die Manschette nicht zu locker angelegt wurde. Ist die Manschette korrekt angelegt, erscheint das Symbol im Display. Erscheint das Symbol bis zum Einsetzen des Pulssignals nicht, ist die Manschette zu locker angelegt. In

Bild 1

Bild 2

C

diesem Fall sollten Sie die Messung wiederholen, nachdem Sie die Manschette korrekt angelegt haben (siehe Seite 14).

• Die Messung erfolgt während des Aufpumpens. Das Symbol in der Anzeige blinkt (Bild 3). Zusätzlich ertönen Pieptöne für den Puls.
- Das Aufpumpen stoppt, sobald die Messwerte ermittelt sind, danach wird die Manschette automatisch entlüftet. Das Ende der Messung wird durch einen langen Piepton signalisiert.
• Die ermittelten Werte von Systole, Diastole und Puls sowie der Pulsdruck (PP = Puls Pressure) werden im Display angezeigt (Bild 4).
- Nach Ende der Messung haben Sie nochmals die Möglichkeit, den Speicher zu ändern, in dem der Messwert abgespeichert wird. Drücken Sie dazu die Speichertaste des Benutzers, bei dem der Messwert abgespeichert werden soll.
- Nach ca. 3 Minuten schaltet sich das Gerät automatisch aus. Sie können das Gerät auch bereits vorher durch Drücken der Start/Stop-Taste ausschalten.

11. Einstufung der Messwerte (WHO)

Das Gerät stuft die gemessenen Blutdruckwerte nach den Richtlinien der Weltgesundheitsorganisation (WHO) von 1999 ein. Anhand des Dreiecks im Display und der Farbfelder neben dem Display können Sie die Einstufung nach jeder Messung ablesen.

DE-18 DE-19

Bedienung des Gerätes Bedienung des Gerätes

C

Einstufung	Systolischer Druck = Oberer Wert mmHg	Diastolischer Druck = Unterer Wert mmHg
Hypertonie Grad 3 ≥ 180 ≥ 110
Hypertonie Grad 2 160-179 100-109
Hypertonie Grad 1 140-159 90-99
Hochnormal 130-139 85-89
Normal 120-129 80-84
Optimal < 120 < 80

Die Einstufung des Messwertes nach WHO wird mit den Messwerten abgespeichert und ist zusammen mit diesen wieder aus dem Speicher abrufbar.

Abhängig von Alter, Gewicht und allgemeinem Zustand können die Blutdruckwerte unterschiedlich sein. Nur ein Arzt kann den für Sie richtigen Blutdruckbereich bestimmen und einschätzen, ob Ihr Blutdruck ein für Sie gefährliches Niveau erreicht hat. Besprechen Sie Ihre Blutdruckwerte mit Ihrem Arzt.

12. Pulsdruck

Der Pulsdruck – nicht zu verwechseln mit dem Pulsschlag – kann Auskunft über die Dehnbarkeit der Blutgefäße geben. Ein steifes Gefäßsystem kann sich negativ auf das Herz-Kreislaufsystem auswirken. Studien belegen, dass das kardiovaskuläre Risiko ansteigt, wenn der Pulsdruckwert dauerhaft größer als 65 mmHg liegt.

Das Herz arbeitet in zwei Phasen, der Kontraktionsphase (Auswurfphase, Systole) und der Erschlaffungsphase (Füllungs- oder

C

Ruhephase, Diastole). Der Druckunterschied zwischen Systole und Diastole wird als Pulsdruck oder Pulsamplitude bezeichnet. Je höher der Pulsdruck ist, desto starrer können die Gefäße sein.

hoher Pulsdruck über 65 mmHg

erhöhter Pulsdruck 55 bis 65 mmHg

normaler Pulsdruck unter 55 mmHg

Sollte Ihr Pulsdruck dauerhaft über 55 mmHg liegen, sprechen Sie mit Ihrem Arzt.

13. Unregelmäßige Pulse und Herzrhythmusstörungen

Sollte das Gerät während der Messung ungleichmäßige Pulse feststellen, erscheint nach der Messung das Symbol ♥ im Display.

Dies kann durch Herzrhythmusstörungen, Bewegungsstörungen, Sprechen oder auch durch Tiefenatmung ausgelöst werden. Das Symbol wird mit der jeweiligen Messung abgespeichert.

Häufigeres Erscheinen des Symbols kann durch Herzrhythmusstörungen hervorgerufen werden und muss mit dem behandelnden Arzt abgeklärt werden! Deshalb sollten Messergebnisse mit unregelmäßigen Pulsen kritisch angesehen und unter günstigeren Bedingungen wiederholt werden.

14. Bewegungskontrolle

Bewegungen während der Messung können zu falschen Messwerten führen. Die Bewegungs-kontrolle registriert stärkere Bewegungen und zeigt diese durch das Symbol 🔊 im Display an. Erscheint dieses Symbol, wiederholen Sie bitte DE-20 DE-21

Bedienung des Gerätes Bedienung des Gerätes

C

die Messung und vermeiden Sie Bewegungen.

Das Symbol wird mit der jeweiligen Messung abgespeichert.

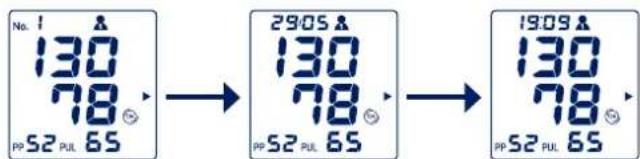

15. Verwendung des Speichers

Das Gerät verfügt über zwei Messwertspeicher (einen pro Benutzer) mit jeweils 120 Speicherplätzen und Durchschnittsanzeige (A). Der Durchschnittswert wird aus den letzten 3 durchgeführten Messungen berechnet.

Gemessene Ergebnisse werden automatisch im Speicher abgelegt. Wenn mehr als 120 Messwerte gespeichert sind, wird der älteste Messwert (Nr. 120) gelöscht, um den neuesten Wert (Nr. 1) aufzuzeichnen.

Abruf von Daten

Stellen Sie den Benutzer ein, dessen Daten Sie abrufen möchten.

Um Daten abzurufen, drücken Sie bei ausgeschaltetem Gerät die Speicher-Taste des Benutzers, dessen Speicherwerte Sie abrufen möchten. Der Durchschnittswert wird mit „A“ angezeigt (Bild 1).

Bild 1

Durch erneutes Drücken der Speicher-Taste erscheinen die zuletzt gemessenen Werte (Bild 2). Bei aktivierter Datum/Uhrzeit-Funktion werden abwechselnd die Speicher-

No. 1 130 78 PP 52 PUL 65 → 29:05 A 130 78 PP 52 PUL 65 → 19:09 A 130 78 PP 52 PUL 65

Bild 2 Bild 3 Bild 4

C

Bedienung des Gerätes

nummer (Bild 2), das Datum (Bild 3) und die Uhrzeit (Bild 4) angezeigt.

Durch wiederholtes Drücken der Speicher-Taste werden die weiteren Messwerte aufgerufen.

Durch Drücken der Speichertasten 1 oder 2 können Sie zwischen den beiden Speichern wechseln.

Die gespeicherten Daten sind etwa 30 Sekunden auf dem Display sichtbar. Danach schaltet sich das Gerät aus.

Löschen von Daten

Um einzelne Messwerte zu löschen, rufen Sie den gewünschten Messwert auf, den Sie löschen möchten.

Drücken Sie die Speicher-Taste erneut und halten Sie sie gedrückt, bis die Anzeige zuerst blinkt und dann durch Striche ersetzt wird.

Um den gesamten Speicher zu löschen, rufen Sie die jeweilige Durchschnittswertanzeige (A) auf, drücken Sie die Speicher-Taste erneut und halten Sie sie gedrückt, bis der Mittelwert zuerst blinkt und dann durch Striche ersetzt wird.

DE-22 DE-23

Was Sie über Blutdruck wissen sollten

D

1. Der systolische und diastolische Blutdruckwert

Herz- und Blutkreislauf haben die wichtige Aufgabe, alle Organe und Gewebe des Körpers ausreichend mit Blut zu versorgen und Stoffwechselprodukte abzutransportieren. Das Herz zieht sich dazu in regelmäßigem Rhythmus etwa 60-80 mal pro Minute zusammen und dehnt sich wieder aus. Der Druck des strömenden Blutes, der beim Zusammenziehen (Kontraktion) des Herzens auf die Arterienwände entsteht, wird als Systole bezeichnet. Der Druck in der darauf folgenden Erschlaffungsphase, wenn sich das Herz wieder mit Blut füllt, wird als Diastole bezeichnet. Bei Ihrer täglichen Messung ermitteln Sie beide Werte.

2. Warum Sie unterschiedliche Werte messen

Unser Blutdruck reagiert wie ein empfindliches Messinstrument auf äußere und innere Einflüsse. Er variiert ständig, beeinflusst von geistigen, körperlichen und Umgebungs-Einflüssen und ist niemals konstant.

Ursachen für schwankende Blutdruckwerte können sein: Bewegung, Sprechen, Essen, Alkohol- und Nikotingenuss, Nervosität, innere Anspannung, Gefühlsregungen, Raumtemperatur, kürzliches Urinieren oder Stuhlgang, Umgebungseinflüsse wie Bewegungen und Geräusche, etc. Auch Wetterumschwünge und Klimawechsel können sich auswirken.

Dies macht auch verständlich, dass häufig beim Arzt gemessene Werte höher sind als jene, die Sie zu Hause in gewohnter Umgebung erhalten.

3. Warum regelmäßig Blutdruck messen?

Auch die Tageszeit hat einen Einfluss auf die Höhe des Blutdruckes. Tagsüber sind die Werte am höchsten, im Laufe des Nachmittags und des Abends sinken sie leicht. Während des

D

Was Sie über Blutdruck wissen sollten

Schlafens sind sie niedrig und steigen nach dem Aufstehen relativ schnell an.

Einmalige und unregelmäßige Messungen sagen daher kaum etwas über den tatsächlichen Blutdruck aus. Eine zuverlässige Beurteilung ist nur möglich, wenn regelmäßig Einzelmessungen durchgeführt werden. Besprechen Sie die Messwerte mit Ihrem Arzt.

DE-24 DE-25

Technische Informationen

E

1. Fehlermeldungen

Aufgetretener Fehler	Mögliche Ursache Abhilfe
Anzeige Err - 300	Manschetten-Überdruck. Durch Bewegen des Arms bzw. des Körpers wurde die Manschette bis zum Maximum aufgepumpt.Evtl. ist der Schlauch geknickt oder der Luftstecker verstopft.	-Wiederholen Sie die Messung-Bewegen Sie den Arm nicht-Sprechen Sie nichtSchlauchleitung mit Luftstecker auf Durchgängigkeit überprüfen
Anzeige Err - 1 Messfehler, Messung konnte wegen Bewegens bzw. Sprechens nicht durchgeführt werden.		-Wiederholen Sie die Messung-Bewegen Sie den Arm nicht-Sprechen Sie nicht
		Die ermittelten Werte liegen außerhalb des Messbereiches des Gerätes (siehe technische Daten Seite 28).
Anzeige Err - 2 Aufpumpfehler, Druck wird zu langsam aufgebaut.		Sitz des Luftsteckers überprüfen, Messung wiederholen.
		Störung wurde erkannt. Manschette ist nicht korrekt angelegt
Anzeige 00	Start/Stop-Taste wurde versehentlich gedrückt während die Batterien gewechselt wurden oder das Netzteil eingesteckt wurde.	Gerät mit der Start/Stop-Ta-ste aus- und wieder einschalten.

E

Aufgetretener Fehler	Mögliche Ursache Abhilfe
	Herzrhythmusstörungen, Bewegungsstörungen, Zittern, Wackeln (Artefakte), Tiefenatmung etc.	Messung nach 3-5 Minuten Ruhe wiederholen. Achten Sie auf die Puls-Piepsignale des Gerätes. Eventuelle Einflüsse auf die Messergebnisse (je nach Schwere der Arrhythmien) müssen mit dem Arzt besprochen werden!
	Die Bewegungskontrolle hat Bewegungen während der Messung erkannt.	- Wiederholen Sie die Messung- Bewegen Sie den Arm nicht- Sprechen Sie nicht
Messwerte/Pulswerte sind extrem hoch bzw. niedrig.	Zu wenig Ruhe vor der Messung. Bewegen bzw. Sprechen während der Messung.	Wiederholen Sie die Messung nach ca. 3-5 min Pause. Anwendungshinweise Seite 11 beachten.
	Falsche Mess-Position Wiederholen Sie die Messung und achten Sie auf die korrekte Körperhaltung. (Seite 15)
Aufeinander folgende Messungen ergeben unterschiedliche Messwerte.	Blutdruck ist keine feste Größe. Dieser kann sich innerhalb weniger Minuten um mehr als 20 mmHg nach oben oder nach unten verändern.	Führen Sie die Messungen immer unter gleichen Bedingungen durch, um vergleichbare Ergebnisse zu erhalten.
Messung wurde unterbrochen, die Manschette bis 0 entlüftet und die Messung wieder neu begonnen.	Gerät erkennt eine Störung oder einen zu niedrigen diastolischen Wert.	Das Gerät weist keine Störung auf. Messung wiederholen
	Bewegung während der Messung	Gegebenenfalls Messung abbrechen, nach 5 Minuten Ruhepause neu messen.
Nach Einschalten erscheint keine Anzeige	Batterien falscheingelegt	Position Batterien überprüfen.
	Batterien leer Batterien	austauschen.
	Batteriekontakte verschmutzt.	Batteriekontakte mit einem trockenen Tuch reinigen.

DE-26 DE-27

Technische InformationenTechnische Informatio E

Aufgetretener Fehler	Mögliche Ursache Abhilfe
Nach Drücken der Memory-Taste Striche im Display	Keine Messwerte gespeichert.	Neue Messung durchführen
Messung wird abgebrochen	Batterien leer Batterien	austauschen.
Im Display wird die Uhrzeit angezeigt, die Messung wird jedoch abgebrochen und das Symbol 0 erscheint.	Batterien leer Batterien	austauschen.
Keine Anzeige von Datum/Uhrzeit im Display	- Funktion unabsichtlich deaktiviert	Aktivieren Sie Datum und Uhrzeit wie auf Seite 13 beschrieben.

2. Kundenservice

Eine Reparatur des Gerätes darf nur durch den Hersteller oder eine ausdrücklich dazu ermächtigte Stelle erfolgen. Bitte wenden Sie sich an:

UEBE Medical GmbH

Zum Ottersberg 9

97877 Wertheim, Deutschland

Tel.-Nr.: +49 (0) 9342/924040

Fax-Nr.: +49 (0) 9342/924080

E-mail: [e-mail]

Internet: www.uebe.com

E

1. Technische Daten

Modell: visomat	* comfort 20/40
Größe: L = 127,3 mm x B = 162,3 mm x H = 96 mm
Gewicht: ca. 338 g ohne Batterien und Manschette
Anzeige: LCD-Anzeige (Flüssigkristallanzeige) für Messwerte und Kontrollanzeigen
Speicher: 2 Speicher mit jeweils 120 Messwerten
Messverfahren: Oszillometrische Bestimmung von Systole, Diastole und Puls
Referenzverfahren der klinischen Prüfung:	Auskultatorische Messung
Druckanzeigebereich: 3-300 mmHg
Messbereich: Systolisch: 50-250 mmHgDiastolisch: 40-150 mmHgPulsmessung: 40-160 Puls/min
Messgenauigkeit: Blutdruckmessung (Manschettendruck): ± 3 mmHgPulsrate: ± 5%
Stromversorgung:	4 x 1,5 V AA Alkali-Mangan Batterien LR6
	Optional: visomat* Netzteil, Ausgang 6 V DC, 500 mA
Leistungsaufnahme:	max. 4 W
Manschette:	Manschette Typ 2040 für Armumfang von 23-43 cm, Anwendungsteil BF
Betriebsbedingungen:	Umgebungstemperatur 10 bis 40 °C, rel. Luftfeuchtigkeit 15 bis 85 % nicht kondensierend, Luftdruck 700 bis 1060 hPa
Lager- und Transportbedingungen:	Umgebungstemperatur -20 bis 60 °CRel. Luftfeuchtigkeit 10 bis 95 % nicht kondensierend
Aufpumpen und Ablassen:	Automatisch geregelt
Schutzklasse IP:	IP 20: Geschützt gegen feste Fremdkörper mit Durchmesser ab 12,5 mm, kein Schutz gegen Wasser.
Schutz gegen elektrischen Schlag:	Interne Stromversorgung, Anwendungsteil Typ BF (Manschette)

DE-28 DE-29

Technische InformationenTechnische Informatio E

Betriebsart: Dauerbetrieb

Klassifikation: Interne Stromversorgung durch Batterie.

4. Original-Ersatzteile und Zubehör

Folgende Original-Ersatzteile bzw. Zubehör können Sie über den Fachhandel erhalten:

• Universalmanschette 23-43 cm Type 2040 Art.Nr. 2404001 PZN 01021375

• visomat ^® Netzteil Art. Nr. 2400020 PZN 11870684

Technische Änderungen vorbehalten.

5. Messtechnische Kontrolle

Generell wird eine messtechnische Kontrolle im Abstand von 2 Jahren empfohlen. Fachliche Benutzer sind in Deutschland allerdings gemäß „Medizinprodukte-Betreiberverordnung“ dazu verpflichtet.

Diese kann entweder durch die UEBE Medical GmbH, eine für das Messwesen zuständige Behörde oder durch autorisierte Wartungsdienste erfolgen. Bitte beachten Sie dazu Ihre nationalen Vorgaben.

Zuständige Behörden oder autorisierte Wartungsdienste erhalten auf Anforderung eine „Prüfanweisung zur messtechnischen Kontrolle“ vom Hersteller.

Achtung: Ohne Erlaubnis des Herstellers dürfen an diesem Gerät keine Veränderungen, z.B. Öffnen des Gerätes (ausgenommen Batterieaustausch) vorgenommen werden.

6. Zeichenerklärung

Dieses Produkt hält die Richtlinie 93/42/EWG des Rates vom 5. September 2007 über Medizinprodukte und trägt das Zeichen CE 0123 (TÜV SÜD Product Service GmbH).

Schutzgrad gegen elektrischen Schlag: TYP BF

Gebrauchsanweisung beachten

Lager- und Transportbedingungen Umgebungstemperatur -20 bis +60 °C Rel. Luftfeuchtigkeit 10 bis 95 % nicht kondensierend

Trocken halten

Seriennummer des Gerätes

Geschützt gegen feste Fremdkörper mit Durchmesser ab 12,5 mm, kein Schutz gegen Wasser.

Hersteller

Netzteilangaben

Bei Verwendung des optional erhältlichen Netzteils:

Schutzklasse II (doppelte Isolierung)

Nur im Haus verwenden

Innenliegende Sicherung

Polarität innen Plus

DE-30 DE-31

Technische InformationenTechnische Informatio E

7. Entsorgung

Batterien und technische Geräte gehören nicht in den Hausmüll, sondern müssen bei den entsprechenden Sammel- bzw. Entsorgungsstellen abgegeben werden.

F

Pflege des Gerätes

• Halten Sie das Gerät sauber. Kontrollieren Sie die Sauberkeit nach dem Gebrauch. Verwenden Sie ein weiches trockenes Tuch zur Reinigung. Verwenden Sie kein Benzin, Verdünner oder andere starke Lösungsmittel.
• Die Manschette kann Schweiß und andere Flüssigkeiten absorbieren. Prüfen Sie sie nach jedem Gebrauch auf Flecken und Verfärbungen. Verwenden Sie zur Reinigung ein synthetisches Spülmittel und wischen Sie die Oberfläche vorsichtig ab. Nicht bürsten oder in der Maschine waschen. Gründlich an der Luft trocknen lassen.
• Vergewissern Sie sich, dass keine Flüssigkeit in den Luftschlauch gelangt.
• Achten Sie bei der Aufbewahrung darauf, dass keine schweren Gegenstände auf dem Gerät oder auf der Manschette liegen und dass der Luftschlauch nicht geknickt wird. Wickeln Sie den Luftschlauch nicht zu fest auf.
• Falten oder biegen Sie die Manschette nicht gewaltsam.
• Zum Abtrennen der Manschette vom Hauptgerät ziehen Sie bitte nicht am Luftschlauch, sondern greifen Sie den Luftstecker und ziehen Sie diesen vorsichtig ab.
• Wenn das Gerät bei Temperaturen unter 0 °C aufbewahrt wurde, lassen Sie es mindestens 1 Stunde bei Raumtemperatur stehen, bevor Sie es benutzen.
• Wird das Gerät längere Zeit nicht benutzt, entfernen Sie bitte die Batterien. Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf.

DE-32 DE-33

Garantie

G

Das Gerät wurde mit aller Sorgfalt hergestellt und geprüft. Für den Fall, dass es trotzdem bei Auslieferung Mängel aufweisen sollte, geben wir eine Garantie zu den nachfolgenden Konditionen:

Während der Garantiezeit von 3 Jahren ab Kaufdatum beheben wir solche Mängel nach unserer Wahl und auf unsere Kosten in unserem Werk durch Reparatur oder Ersatzlieferung eines mangelfreien Gerätes.

Nicht unter die Garantie fallen die normale Abnutzung von Verschleißteilen oder Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemäße Handhabung (z.B. ungeeignete Stromquellen, Bruch, ausgelaufene Batterien) und/oder Demontage des Gerätes durch den Käufer entstehen. Ferner werden durch die Garantie keine Schadenersatzansprüche gegen uns begründet.

Garantieansprüche können nur in der Garantiezeit und durch Vorlage des Kaufbeleges geltend gemacht werden. Im Garantiefall ist das Gerät zusammen mit dem Kaufbeleg und Beschreibung der Reklamation zu senden an

UEBE Medical GmbH

Service-Center

Zum Ottersberg 9

97877 Wertheim, Deutschland

Die Kosten der Rücksendung des Gerätes in unser Werk trägt der Einsender. Unfrei zurück gesendete Reklamationen werden von UEBE nicht angenommen.

Die gesetzlichen Ansprüche und Rechte des Käufers gegen den Verkäufer (beispielsweise Mangelansprüche, Produzentenhaftung) werden durch diese Garantie nicht eingeschränkt.

Bitte beachten Sie: Im Garantiefall bitte unbedingt den Kaufbeleg beilegen.

www.visomat.de/comfort-2040

C€0123
