BEDIENUNGSANLEITUNG NorCook IV N7503 BK NODOR

DE GEBRAUCHSANWEISUNG

NorCook IV N7503 BK

1 2 3 4 5 6

Fig.1 - Abb.1

10 9 88. - 9 11 8 8. - 8 5 6 8. 1 2 3 4 7

Fig.2 - Abb.2

Fig.3 - Abb.3

DIESES PRODUKT IST ALS HAUS- HALTSGERÄT GEDACHT. FÜR SCHADEN AN SACHEN ODER PERSONEN, DIE AUF FALSCHE INSTALLATION BZW. UN- GEEIGNETEN GEBRAUCH ODER MISS- BRAUCH ZURÜCKZUFÜHREN SIND, ÜBERNIMMT DER HERSTELLER KEI- NERLEI VERANTWORTUNG.

Der Hersteller erklärt hiermit, dass dieses Produkt allen wesentlichen Auflagen der EG-Niederspannungsrichtlinie 2014/35/EU bzw. der EMV-Richtlinie 22014/30/EU entspricht.

VORSICHTSMASSNAHMEN

- Für den Gebrauch der Heizelemente empfehlen sich Töpfe mit geradem Boden und gleichem oder nur wenig größerem Durchmesser;

- Vermeiden Sie das Überlaufen von Flüssigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufuhr zurückschalten; - lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet.

- Wenn der untere Bereich des Geräts nach dem Einbau zugänglich ist, muss ein Schutzpanel (aus Holz oder Ähnlichem) mit dem auf der Abbildung angegebenen Abstand angebracht werden.

- Niemals Aluminiumfolie benutzen oder in Aluminium verpackte Produkte direkt auf die Fläche legen; keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochflache legen, damit sie nicht heiß werden.

- Beim Kochen mit Töpfen mit Antihaftbeschichtung ohne Zugabe von Fett ist die eventuelle Vorwärmzeit auf eine oder zwei Minuten zu beschränken.

- Das Kochen von zum Ansetzen neigen-

den Lebensmitteln auf kleinster Stufe beginnen um dann, unter häufigem Rühren, auf höhere Stufen zu schalten.

- Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds sofort vom Netz getrennt werden.

- Das Kochfeld darf nicht mit Dampf gereinigt werden.

- Das Gerät und seine zugänglichen Teile können während des Betriebes heiß werden.

- Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.

- Kinder unter acht Jahren müssen fern gehalten werden, sofern sie nicht ständig unter Aufsicht stehen.

- Dieses Gerät kann von Kindern über acht Jahren und von Personen mit eingeschränkten körperlichen oder psychischen Fähigkeiten oder eingeschränkter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese im sicheren Umgang mit dem Gerät angemessen und unter Aufsicht eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die vom Benutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden.

- In Abwesenheit mit Fett oder Öl zu braten kann gefährlich sein, weil Brände entstehen können. Versuchen Sie NIE-MALS, einen Brand mit Wasser zu löschen. Schalten Sie das Gerät vielmehr aus und decken Sie die Flammen dann beispielsweise mit einem Deckel oder einem Feuerlöschtuch ab.

- Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.

• Unbeaufsichtigtes Kochen auf dem Ko-chfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen.
• Brandgefahr: auf den Kochfeldern keine Elemente lagern.
• Nur vom Hersteller des Kochgerätes entwickelte oder vom Hersteller in der Gebrauchsanleitung als geeignet bezeichnete Kochfeldschützer oder mit dem Gerät gelieferte Kochfeldschützer verwenden. Die Verwendung ungeeigneter Schützer kann zu Unfällen führen.
• Während des Betriebs sind magnetisierbare Gegenstände wie Kreditkarten- Disketten- Taschenrechner usw. Fern zu halten.
• Nach dem Gebrauch über die vorgesehene Vorrichtung ausschalten (Verminderung bis auf "0"), ohne sich auf den Topfsensor zu verlassen.

Installieren Sie in der festen Verkabelung eine Abschaltvorrichtung mit omnipolarem Trennschalter, der im Falle einer Überspannung der Kategorie III eine vollständige Abschaltung vom Netz nach den gültigen Verkabelungsvorschriften erlaubt.

Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein.

Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vorgesehen.

Der Hersteller lehnt jede Verantwortung ab falls oben genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte Fachkraft ersetzt werden, um jedes Risiko auszuschließen.

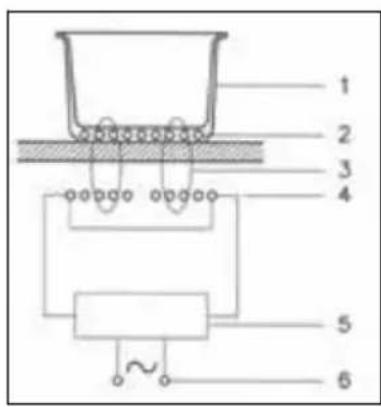

ARBEITSWEISE (Abb. 1)

Es beruht auf den elektromagnetischen Eigenschaften des Großteils der Kochgefässe.

Der Stromkreis steuert den Betrieb der Drosselspule (Induktor), die ein Magnetfeld aufbaut.

Die Wärme wird vom Topf selbst an die Speise übertragen.

Der Kochvorgang vollzieht sich wie unten beschrieben.

• minimaler Verlust (hoher Wirkungsgrad)
• das Wegnehmen des Topfes (es genügt das Anheben) führt zur Unterbrechung des Systems.
• das elektronische System erlaubt größte Flexibilität und Genauigkeit in der Regulierung.

(Abb. 1)

1 Gefäße
2 Induktionsstrom
3 Magnetfeld
4 Induktor
5 Stromkreis
6 Stromzufuhr

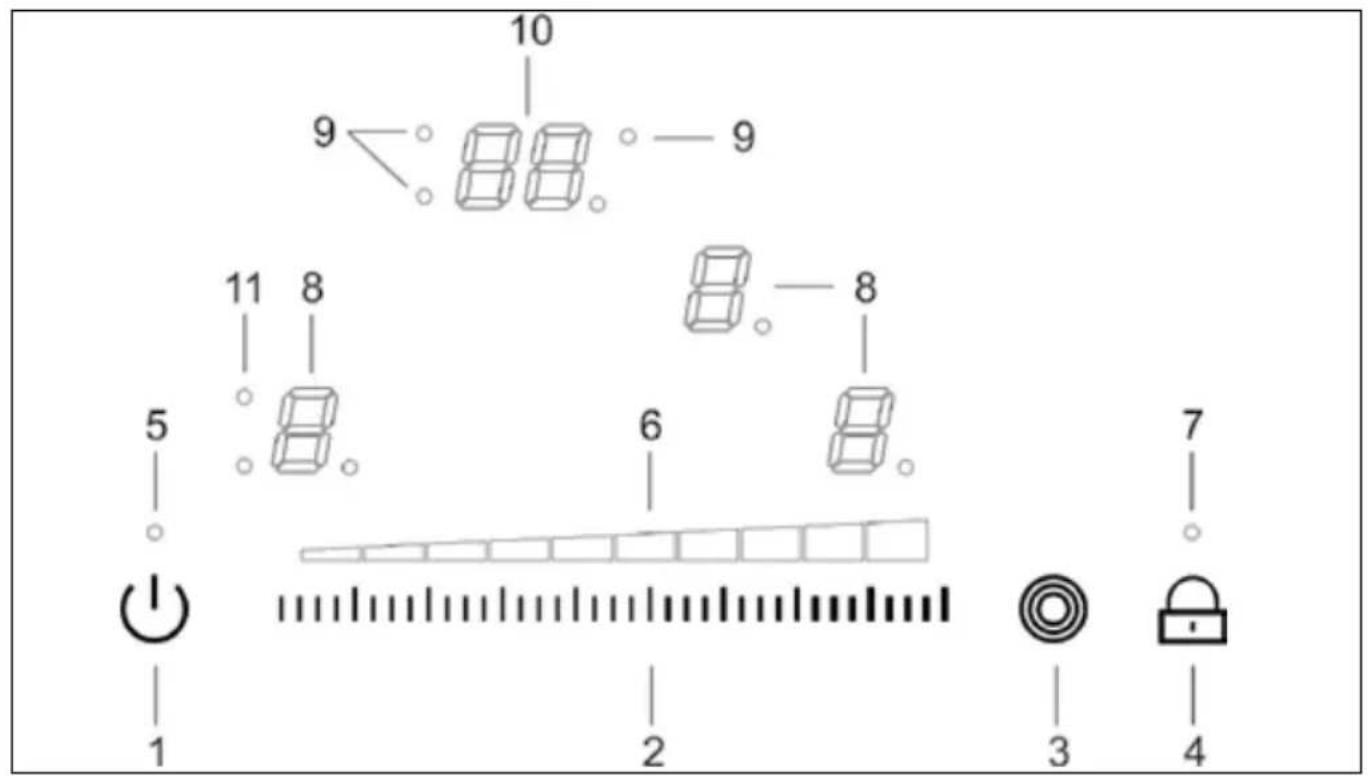

Anweisungen für den Benutzer (Abb. 2)

1 Ein/Aus-Taste ON / OFF
2 Schieberegler
3 Zwei-/Dreikreis-Kochzone
4 Sperre
5 LED on/off
6 LED Slider
7 LED Sperre
8 Kochzone
9 LED timer
10 Timer
11 LED Zwei-/Dreikreis-Kochzone

Installation

Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) müssen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführt werden.

Für die spezifischen Anweisungen siehe die dem Installateur vorbehaltene Seite.

Funktionsweise des Slider TC:

Fingerdruck-Eins tellbereich: Die Sensortechnik des neuartigen Slider TC ermöglicht sowohl eine Einstellung der Kochstufen (1 –

9) als auch der Kochzeit (1-99) durch einfaches Berühren und Gleiten mit dem Finger über den Einstellbereich. Durch Streichen nach rechts steigen die Werte, während sie nach links niedriger werden.

Sie können in diesem Slider-Bereich jedoch auch die gewünschten Stufen direkt eins tellen.

Fingerdrucksteuerung EIN/AUS

Nach Anschluss an die Stromversorgung braucht das TC 1 Sekunde zum Aktivieren. Nach einem Reset blinken alle Anzeigen und LEDs 1 Sekunde lang. Danach werden die Anzeigen und LEDs wieder dunkel.

Sie können das TC nun durch Druck auf die Taste ON/OFF (1) einschalten. Auf der Anzeige erscheint "0". Wenn die Kochzonen heiß sind, wird darauf durch Wechselanzeige von "H" und "0" sowie gleichzeitiger Anzeige des jeweiligen Punktes hingewiesen. Die Anzeigepunkte an den oberen Displays blinken im Sekundenrhythm us (0,5 Sek. aus, 0,5 Sek. an). Die Elektronik bleibt 20 Sekunden lang aktiviert. Wird in dieser Zeit keine Kochstufen- oder Zeiteinstellung vorgenommen, s chaltet die Elektronik dann automatisch nach einem Beep-Ton auf Aus.

Das TC kann nur durch eine alleinige Betätigung der Einschalttaste eingeschaltet werden. Wird eine andere Taste (alleine oder gleichzeitig mit der Einschalttaste) betätigt, schaltet das Gerät nicht ein.

Bei aktivierter Kindersicherung zeigen alle Kochzonen nach Einschalten die Anzeige "L" für blockiert. Bei heißen Kochzonen wird dann das Warnzeichen "H" im Wechsel mit "L" ("H" 0,5 Sek., "L" 1,5 Sek. Ia ng) angezeigt.

Ist das Gerät in Betrieb, kann es mit der Einschalttaste jederzeit ausgeschaltet werden. Dies gilt auch bei blockierter Bedienung (aktivierter Kindersicherung g). Die Taste ON/OFF (1) hat immer Vorrang ü ber die Auschalt-Funktion.

Automatisches Ausschalten

Das TC schaltet nach 20 Sekunden vom Ein- in den Aus-Zustand, wenn keine Kochzone aktiviert ist oder in dieser Zeit keine Taste betätigt wird.

Ist eine Kochzone ausgewählt (mit Kochstufe "0"), besteht diese automatische Ausschaltfunktion aus 10 Sekunden, bis die Auswahl aufgehoben und weiteren 10 Sekunden, bis das gesamte G erät ausgeschaltet wird.

EIN/AUS der Kochzonen

Im Einschaltzustand des TC kann durch Berühren des jeweiligen Dis plays (DIGI-Berührungs sensoren) eine Kochzone aktiviert werden. Das entsprechende Display zeigt dann einen leuchtenden Punkt und "0" statt "H" (bei heißer Kochzone) an. Die Leuchtpunkte aller anderen Kochzonen-Dis plays gehen dann aus.

Die Kochstufe kann auf dem Fingerdruck-Einstellbereich eingestellt werden. So wird die jeweilige Kochzone eingeschaltet. Die Wegenden sind "9" (rechte Seite) und "0" (linke Seite).

Topf oder Pfanne auf die gewünschte Kochzone stellen. Ist die Kochzone nicht belegt, wird der Heizbetrieb unterbunden und auf dem Display erscheint das folgende Symbol.

Ausschalten einer einzelnen Kochzone:

Eine einzelne Kochzone kann durch Auswahl und Einstellen der Stufe auf "0" ausgeschaltet werden. Ist eine optische Hitzewarnung "H" aktiv, wird dies im Wechsel mit [0] und dem entsprechenden Leuchtpunkt angezeigt.

Nach Ausschalten des TC wird das Display dunkel oder zeigt weiterhin "H" an, solange die Kochzone noch heiß ist.

Ausschalten aller Kochzonen:

Sie können alle Kochzonen zusammen jederzeit mit der ON/OFF-Taste aus schalten. "H" wird weiterhin an allen noch heißen Kochzonen angezeigt. Alle anderen Kochzonen-Dis plays werden dunkel.

Leistungsstufen

Die Leistung der Kochzonen kann in 9 Stufen eingestellt werden. Die jeweilige Stufe wird mit den Zahlen 1 bis 9 auf dem jeweiligen Nummern-Dis play angezeigt.

Booster-Funktion

Die Booster-Funktion kann durch Drücken der am rechten Rand des Schiebereglers (5).

Bei dieser Funktionsweise können jeder Kochzonen mit einer über dem Nennwert liegenden Leistung betrieben werden. (Die Zahl der Kochzonen, die gleichzeitig mit Booster-Funktion zum Einsatz kommen können, hängt ab von der diesen zuführten Leistung, die als solche stets unterhalb der maximalen Leistung des gesamten Kochfelds liegen muss.) Zum Schutz des Kochgeschirrs ist die Betriebszeit der Booster-Funktion auf 5 Minuten beschränkt. Nach dem automatischen Abschalten der Booster-Funktion arbeitet die jeweilige Kochzone weiter auf Leistungsstufe "9". Nach wenigen Minuten kann die BoosterFunktion erneut in Betrieb genommen werden. Die Booster-Funktion bleibt selbst dann in Betrieb, wenn der Topf oder die Pfanne von der Kochzone genommen wird; auch Die Zeituhr zum automatischen Abschalten läuft in diesem Falle weiter.

Die Leistungsverwaltung basiert auf dem Prinzip, wonach die letzte im Zusammenhang mit der Leistung der verschiedenen Bereiche

vorgenommene Änderung stets die höchste Priorität hat. Dies bedeutet, dass die vorher für die übrigen Bereiche eingestellten Leistungswerte automatisch reduziert werden können.

- Muss bei einer Kochzone die Leistung reduziert werden, blinkt drei Sekunden lang der Anzeiger des Bereichs, dessen Leistung vermindert wird, sodass dem Benutzer vorher noch ein Korrekturzeitraum zur Vornahme einer entsprechenden Änderung zur Verfügung steht.

- Wird bei der gewählten Kochzone vor Ablauf dieses Korrekturzeitraums eine Änderung vorgenommen, kommt es seitens der Leistungsverwaltung zu einer erneuten Überprüfung der gegebenen Leistungsverhältnisse. Ist in diesem Fall keine Leistungsreduzierung mehr notwendig, wird der Blinkbetrieb eingestellt und auf der entsprechenden Anzeige bleibt die ursprüngliche Leistungsstufe erhalten.

- Eine erneute Veränderung der Leistungsverteilung durch den Benutzer bedeutet nicht, dass es bei den Kochzonen, deren Leistung automatisch zurückgenommen wurde, von selbst zu einer Anhebung der Leistung kommt.

Restwärmeanzeige

Der Benutzer soll auf auf eine gefährliche Berührtemperatur auf der Glaskeramik im Bereich einer Kochstelle hingewiesen werden. Die Tempertur wird über ein mathematisches Modell berechnet und verbliebene Restwärme mittels eines „H“ auf dem entsprechenden

7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der
- gewählter Leistungsstufe ("0" bis "9")
- Betriebszeit.
Nach Ausschalten der Kochstelle zeigt die zugehörige Anzeige so lange ein "H", bis die zugeordnete Kochstellentemperatur rechnerisch unter einem ungefährlichen Niveau liegt (≤ 60°C).

Automatisches Ausschalten (Betriebszeitb egrenzung)

Die einzelnen Kochzonen haben eine maximale Betriebszeit. Diese maximale Betriebszeit hängt von der ausgewählten Kochstufe ab. Dach Ablauf dieser maximalen Betriebszeit wird die Kochzone automatisch ausgeschaltet.

Jede Änderung am Zustand der Kochzone (Änderung der Kochstufe, etc.) stellt den jeweiligen Zeitzähler wieder auf den Startwert.

Diese Zeitbegrenzung hat Vorrang vor den

Betriebszeitbegrenzungen für hohe Kochstufeneinstellungen. Schutz gegen ungewolltes Einschaltenb Das elektronische System schaltet das Gerät automatisch ab, wenn eine Dauerbetätigung von Tasten von mehr als 10 Sekunden festgestellt wird. Dabei ertönt 10 Sekunden lang ein Warns ignal, um auf diese Situation hinzuweisen (0,5 Sek. an, 0,5 Sek. aus) und blinkt die Fehlermeldung "ER 03" auf dem Display (0,5 Sek. an, 0,5 Sek. aus). Bleibt die Dauerbetätigung auch nach diesen 10 Sekunden Warnsignal bestehen, blinkt weiterhin der Fehlercode "ER 03", bis die Taste wieder freigegeben wird. Ist die Kochzone zu diesem Zeitpu nkt "heiß", wechselt die Fehleranzeige mit dem Symbol "H" im schon beschriebenen Sekundenrhythm us.

Auf die Glasfläche ausgelaufenes Wasser führt nicht immer zu einer Tastenbetätigung und kann daher auch nicht mit Sicherheit identifiziert werden. (Nach Trockenwischen der Glasfläche über den Tasten sind diese sofort wieder einsatzfähig).

Wird nach Betätigen von POWER ON 20 Sekunden lang keine Kochzone aktiviert, schaltet die Steuerung das Gerät wieder aus (Displays werden d unkel).

Tastenblockierung (Optional)

Durch Betätigen der Blockiertaste bei Bereitschaft oder Betrieb des Herdes werden die Bedienflächen deaktiviert und leuchtet die jeweilige BlockierzustandsLED dauerhaft. Dabei ist jedoch die Aktivierdauer derBlockiertaste in Betracht zu ziehen. Die Steuerung arbeitet weiterhin im eingestellten Modus, dieser kann jedoch mit den Tasten nicht mehr geändert werden. Nur noch die Blockiertaste und die Ein-/Austaste sind wirksam. Das heißt, der Herd kann auch in Blockierstellung abgeschaltet werden. Laufen die programmierten Zeiten ab, können Sie den dann ertönenden Alarmton durch Betätigen einer beliebigen Taste deaktivieren, ohne vorher die Blockierfunktion deaktivieren zu müssen. Eine weitere Betätigung der Blockiertaste im Warte- oder Betriebsmodus gibt die Tastenfelder wieder frei und schaltet die Blockierfunktions-LED aus. Nun können alle Berührungstasten wieder wie üblich verwendet werden.

Bedienung der Mehrkreis-Kochzonen

Durch Aktivierung einer Zweikreis-/Dreikreis-Kochzone werden alle 3 Kreise gleichzeitig eingeschaltet. Durch Drücken der Taste 3 kann jeder Kreis ein- oder Ausgeschaltet werden. Die Anzeige erfolgt über ein Leuchtsegment (11).

Akustische Meldungen (Pieper)

Folgende Geschehniss e während des Betriebs der TC-Einheit werden akustisch mit Pieptönen gemeldet:
- Kurzer Einzelton bei jeder Tastenbetätigung
- Langer unterbrochener Ton bei Dauerbetätigung einer Taste ( 10 Sek.)
- Ablauf eines Timers

Timer-Funktion (optional)

Es gibt zwei Arten von Timern:

- Selbständiger Timer 1 - 99 Min.: Signalton nach Zeitablauf. Diese Funktion steht nur zur Verfügung, wenn keine Kochzonen in Betrieb sind (alle Stufen melden "0"). Wird eine Kochzone in Betrieb genommen (andere Stufe als "0"), bleibt die selbständige Zeituhr in Betrieb. Wird der Timer benutzt, um eine Kochzone auszuschalten (siehe Kochzonen-Timer), muss die Steuerung zuerst aus- (Leistungssensor) und dann wieder eingeschaltet werden.

- Kochzonen-Timer 1 - 99 Min.: Diese Funktion steht nur zur Verfügung, wenn eine Kochzone in Betrieb ist (Stufe höher als "0", Leuchtpunkt an). Signalton mit Timer, vier auszuschaltende Kochzonen können frei programmiert werden.

Einstellung des Timers:

Einstellung im Fingerdruck-Eins tellbereich.

Zuerst wird die erste Stelle eingestellt, danach die zweite.

Ist ein Timer-Dis play aktiv, kann der Zeitwert durch Betätigen von "0" im Fingerdruck-Bereich (linke Seite) direkt auf "0" gestellt werden

Ausschalten eines aktiven Timers:

Ein Timer wird durch Einstellen auf "0" deaktiviert.

Ein selbständiger Timer kann durch zweimaliges Betätigen der Netz-Taste ausgeschaltet werden. (1. TC ist aktiv, 2. TC und Timer sind aus).

Selbständiger Timer:

Ist die Steuereinheit eingeschaltet (alle Kochzonen zeigen "0"), kann der selbständige Timer durch Betätigen der Timer-Auswahltaste aktiviert werden. Das Timer-Dis play zeigt "00" an. Der. Der Timer schaltet nach 10 Sekunden wieder aus (Display wird dunkel), wenn keine weitere Taste betätigt wird. Wird eine Zeit eingestellt, aber innerhalb von 10 Sekunden danach keine Kochzone aktiviert, schalten sich die Kochzonendisplays aus (zusammen mit den entsprechenden Relais). Eventuelle Resthitzewarnungen "H" werden weiterhin angezeigt.

Der Einstellbereich ist 0 bis 99 Minuten, in Minutenschritten. Eins tellung im Fingerdruck- Bereich.

Sofort nach Einstellung des Zeitwerts beginnt der Countdown des gerade eingestellten Wertes. Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal und blinkt die Anzeige "00".

Der Signalton endet nach

- 2 Minuten bzw.

- Betätigen einer beliebigen Taste.

Daraufhin blinkt das Timer-Dis play nicht mehr und wird du nkel. Eventuelle Resthitzewarnungen "H" werden weiterhin angezeigt

Durch Betätigen der Taste POWER (1) kann die Steuereinheit von "reinem Timer-Betrieb" auf Kochzone mit beliebiger Zeit - mit oder ohne aktiviertem selbständigem Timer - eingestellt werden.

Kochzonenspezifische Timer-Programmierung

Durch Einstellen einer Kochzone (Kochstufe > 0) gefolgt von der Einstellung des Timer-Displays (innerhalb von 10 Sek.) kann dieser Kochzone eine Betriebszeit zugeordnet werden, nach Ablauf welcher sie ausgeschaltet wird. Die LEDs um den Timer herum zeigen an, für welche Kochzone der Timer aktiviert wurde.

Nach Auswahl des Timers beginnt die entsprechende LED im Timer-Dis play dauerhaft zu blinken. Wird eine Kochzone erst später ausgewählt, erlischt der Leuchtp unkt und die blinkende LED.

Beim Ums chalten von einer Kochzone auf eine andere zeigt der Timer den aktuellen Zeitwert für die entsprechende Kochzone an. Die Zeiteinstellungen für an dere Kochzonen bleiben aktiv.

Alle anderen Einstellungen erfolgen ähnlich wie beim selbständigen Timer

Bei mehr als einem aktiven Timer zeigt das Dis play immer den niedrigsten Zeitwert an (nach einer Wartezeit von 10 Sekunden).

Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal und blinkt die Anzeige "00". Die zugehörige Timer-LED blinkt synchron dazu. Die programmierte Kochzone wird ausgeschaltet, die Daueranzeige "0" erscheint. Nach 10 Sekunden (Wartezeit) erscheint die dauerhafte Anzeige "H", falls eine Kochzone noch heiß ist. Sonst wird das Zeichen "0" angezeigt.

Das akustische Signal und das Blinken der Kochzonen-Timer-LED stoppen nach

• 2 Minuten bzw.
• Betätigen einer beliebigen Taste.

Daraufhin gehen die Timer-Dis plays aus und es sind keine Kochzonen ausgewählt.

Das Verhalten des kochzonenspezifischen Timers is t ähnlich wie das des selbständigen Timers.

Wird ein Timer für eine Kochzone programmiert, hängt die Betriebszeitbegrenzung vom eingestellten Timer-Wert und nicht vom Standard-Tabellenwert ab.

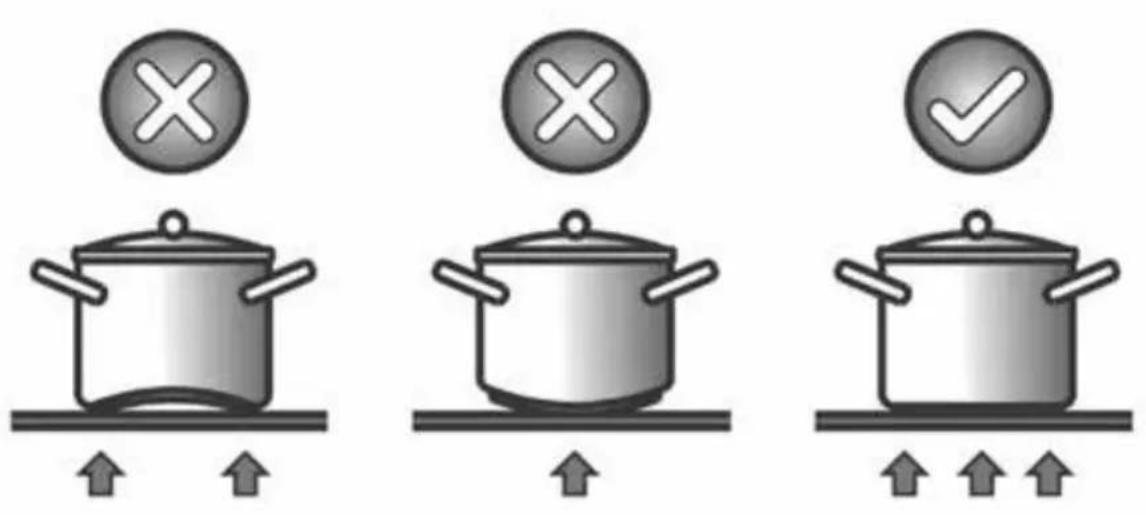

Kochgefäße (Abb. 3)

• Wird ein Magnet, der an den Boden eines Gefäß angenähert wird, von diesem angezogen, so ist dies ein zum Induktionskochen geeigneter Topf.
• Vorziehen von Kochgefäßen, die auch für das Induktionskochen ausgewiesen sind,
• und von Kochgefäßen mit flachem und dickem Boden.
• Ein Topf oder eine Pfanne mit demselben Durchmesser wie die Kochzone erlaubt eine maximale Nutzung der verfügbaren Leistung.
• ein kleinerer Topf verringert die Leistung, verursacht aber keinen Energieverlust. Es wird trotzdem vom Gebrauch von Gefäßen abgeraten, deren Durchmesser kleiner als 10 cm ist.
• rostfreien Gefäßen mit mehrfachbeschichtetem Boden oder aus rostfreiem Ferrit, wenn auf dem Boden angegeben ist: per induction.
• Gußeisernen Gefäßen besser mit emailliertem Boden, um Verkratzungen der Glaskeramikfläche zu vermeiden.
• Es wird abgeraten von Gefäßen aus Glas, Keramik, Terracotta, Aluminium, Kupfer oder nicht magnetischem (austenitischem) rostfreiem Stahl.

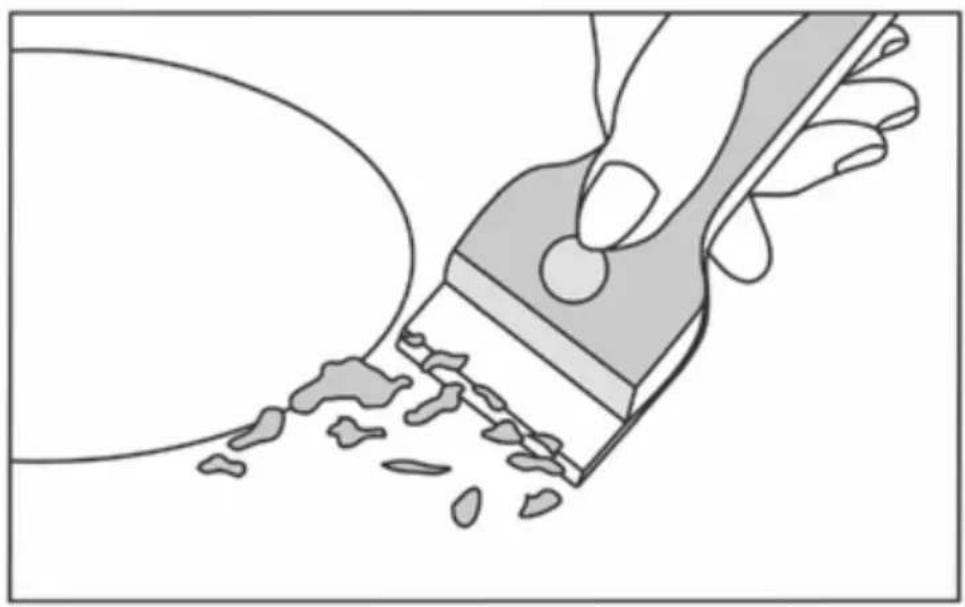

Instandhaltung (Abb. 4)

Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigen Speisen müssen sofort mit einem Schaber von der Kochfläche entfernt werden um mögliche Schäden an der Fläche zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Küchenpapier säubern, dann mit klarem Wasser nachspülen und abschließend mit einem Lappen trocken wischen. Keine Putzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern.

Anweisungen für den Installateur

Installation

Die angegebenen Anweisungen sind an den zugelassenen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe dürfen nur bei ausgeschaltetem Apparat vorgenommen werden.

Aufstellung (Abb. 5)

Das Gerät ist dafür vorgesehen, in eine Arbeitsfläche, wie in der Abbildung dargestellt, eingefügt zu werden. Die gesamte Fläche des Kochgeräts rundherum mit der im Kit befindlichen Dichtungsmasse versiegeln. Es wird von dem Aufbau über einem Ofen abgeraten sonst gegebenenfalls versichern,

• daß der Ofen mit einem wirksamen Kühlsystem ausgestattet ist:
• daß auf keinen Fall heiße Luft vom Ofen in Richtung der Fläche aufsteigt;
• daß Luftdurchlässe, wie in der Abbildung angegeben, vorgesehen werden.

Elektrischer Anschluß (Abb. 6)

Vor dem Anschluß an das elektrische Netz sich davon überzeugen, daß:

• die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen;
• die Anlage mit einem wirksamen Erdanschluß gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluß ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertiges Material zur Stromentnahme, wie auf dem Leistungsschild angegeben, und für die Arbeitstemperatur verwendet werden.

Das Kabel darf an keiner Stelle eine Temperatur von mehr als 50°C über der Raumtemperatur erreichen.

NODOR

always innovating

CNA

group

CATA ELECTRODOMÉSTICOS, S.L.
