Zu diesem Handbuch

Inhalt und Zielgruppe

Dieses Handbuch beschreibt den Garagentorantrieb der Modulreihe W-800 (im Folgenden als "Produkt" bezeichnet). Dieses Handbuch richtet sich sowohl an technisches Personal, welches mit Montage- und Wartungsarbeiten beauftragt wird, als auch an die Endverbraucher des Produkts.

Sprache

Dieses Handbuch wurde in deutscher Sprache verfasst. Alle anderen Sprachversionen sind Übersetzungen dieses Originals.

Benutzte Symbole

Warnung:

Hinweis auf eine mögliche gefährliche Situation, die zu schweren Verletzungen führen kann.

Gefährliche elektrische Spannung:

Kennzeichnet Arbeitsschritte, die ausschließlich von einer ausgebildeten und unterwiesenen Elektrofachkraft durchgeführt werden dürfen.

Achtung:

Hinweis auf eine mögliche gefährliche Situation, die zu Sachschäden am Produkt führen kann.

Bestimmungsgemäßer Gebrauch

Das Produkt wurde ausschließlich zum Öffnen und Schließen gewichts- oder federausgeglichener Garagentore konzipiert. Ein Einsatz an Toren ohne Gewichts- oder Federausgleichsmechanismus ist nicht zulässig. Siehe CE-Erklärung.

Sicherheit

Allgemeine Sicherheitshinweise

Warnung:

Lesen Sie vor dem Gebrauch des Produkts dieses Handbuch vollständig und aufmerksam durch.

Warnung:

Bewahren Sie dieses Handbuch zusammen mit dem Produkt zum späteren Nachschlagen auf.

1. Befolgen Sie alle Anweisungen, die in diesem Handbuch enthalten sind. Eine fehlerhafte Installation oder fehlerhafter Gebrauch können Schäden bis hin zur Zerstörung des Produkts zur Folge haben.
2. Für Sach- und/oder Personenschäden, die aus der Nichtbeachtung dieses Handbuchs resultieren, übernimmt der Hersteller keinerlei Haftung.
3. Beachten Sie alle in diesem Handbuch enthaltenen Hinweise zum bestimmungsgemäßen Gebrauch. Siehe CE-Erklärung.
4. Beachten Sie auch die Sicherheitshinweise für den Betrieb (siehe Betrieb, Seite 20).
5. Die Installation darf nur durch qualifiziertes technisches Personal erfolgen.

Spezifische Sicherheitshinweise

1. Das Produkt arbeitet mit gefährlicher elektrischer Spannung. Sicherheitshinweise für Arbeiten an elektrischen Systemen:
2. Trennen Sie das Produkt sicher von der Spannungsversorgung.
3. Stellen Sie sicher, dass die Spannungsversorgung während der Arbeiten am System nicht unbeabsichtigt wiederhergestellt werden kann.
4. Veränderungen am Produkt dürfen nur mit ausdrücklicher Genehmigung durch den Hersteller vorgenommen werden.
5. Konstruktion und Herstellung des Produkts basieren auf neuesten technologischen Standards.
6. Verwenden Sie ausschließlich die Original-Ersatzteile des Herstellers. Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Produktes führen.

Produktbeschreibung

Allgemeine Produktübersicht

* Beispielhafte Darstellung Garagentor

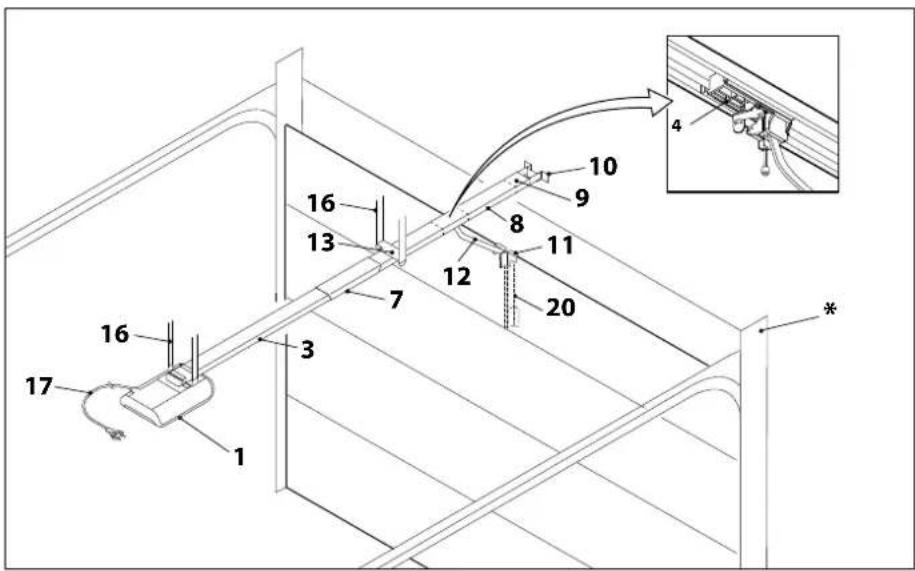

1. Antriebskopf mit LED-Modul 11. Toranschlusskonsole
2. Laufschiene (Modellbeispiel), Antriebsseite 12. Schubstange
3. Laufschlitten 13. Mittenabhängung
4. Laufschienenverbinder (Modellbeispiel) 16. Deckenbefestigungen Antriebskopf
5. Laufschiene (Modellbeispiel), Torseite 16. Deckenbefestigung Schiene
6. Spannvorrichtung 17. Netzkabel 1,2 m
7. Wandbefestigung 20. Teleskopkonsole für Sektionaltore (Zubehör)

Bedienelemente

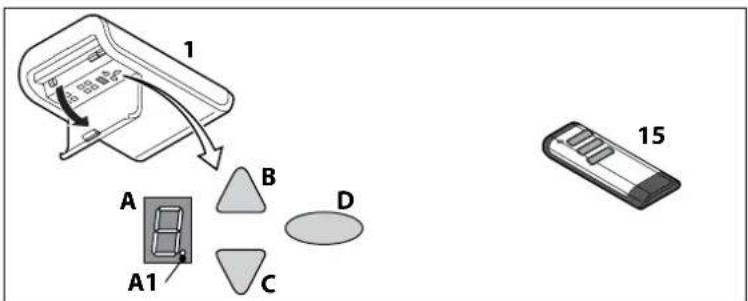

1 A B C D A1 15

A. Ziffernanzeige (A1 Digitalpunkt)
B. Taste AUF / Start
C. Taste ZU
D. Programmiertaste (PROG-Taste)

1. Antriebskopf

2. Handsender

Funktionsweise der integrierten Sicherheitseinrichtung

Wenn das Garagentor beim Schließen auf ein Hindernis trifft, wird die Schließbewegung gestoppt und das Tor öffnet sich wieder einige Zentimeter - je nach Position komplett.

Wenn das Garagentor beim Öffnen auf ein Hindernis trifft, wird die Öffnungsbewegung gestoppt und das Tor fährt ca. 1 Sekunde lang in die Gegenrichtung.

Installation

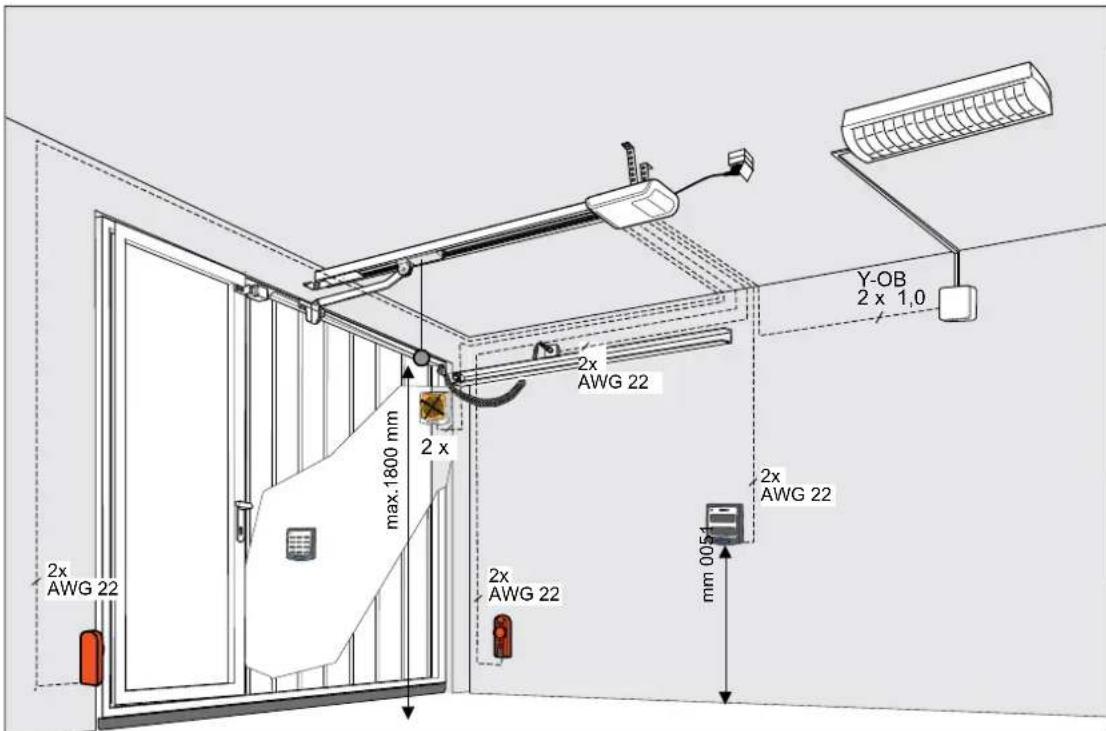

Antriebe und Zubehör

Y-OB 2 x 1,0 2x AWG 22 max.1800 mm 2 x 2x AWG 22 2x AWG 22 mm 005

Sicherheitshinweise für die Installation

• Die Installation darf nur durch qualifiziertes technisches Personal erfolgen.
- Machen Sie sich vor Beginn der Produktinstallation mit allen Installationsanweisungen vertraut.

TTZ Richtlinie - Einbruchhemmung für Garagentore

Um der TTZ Richtlinie zu entsprechen ist entsprechendes Zubehör für einen erhöhten Einbruchschutz notwendig. Dieses Zubehör kann auf Anfrage separat bestellt werden. Bitte verwenden Sie unser Secü Kit und befolgen Sie die dazugehörige Anleitung WN 020690-45-5-32. Befolgen Sie außerdem die Anleitung WN 902004-21-6-50 als Einbauanleitung zur TTZ Richtlinie Einbruchhemmung für Garagentore.

Lieferumfang

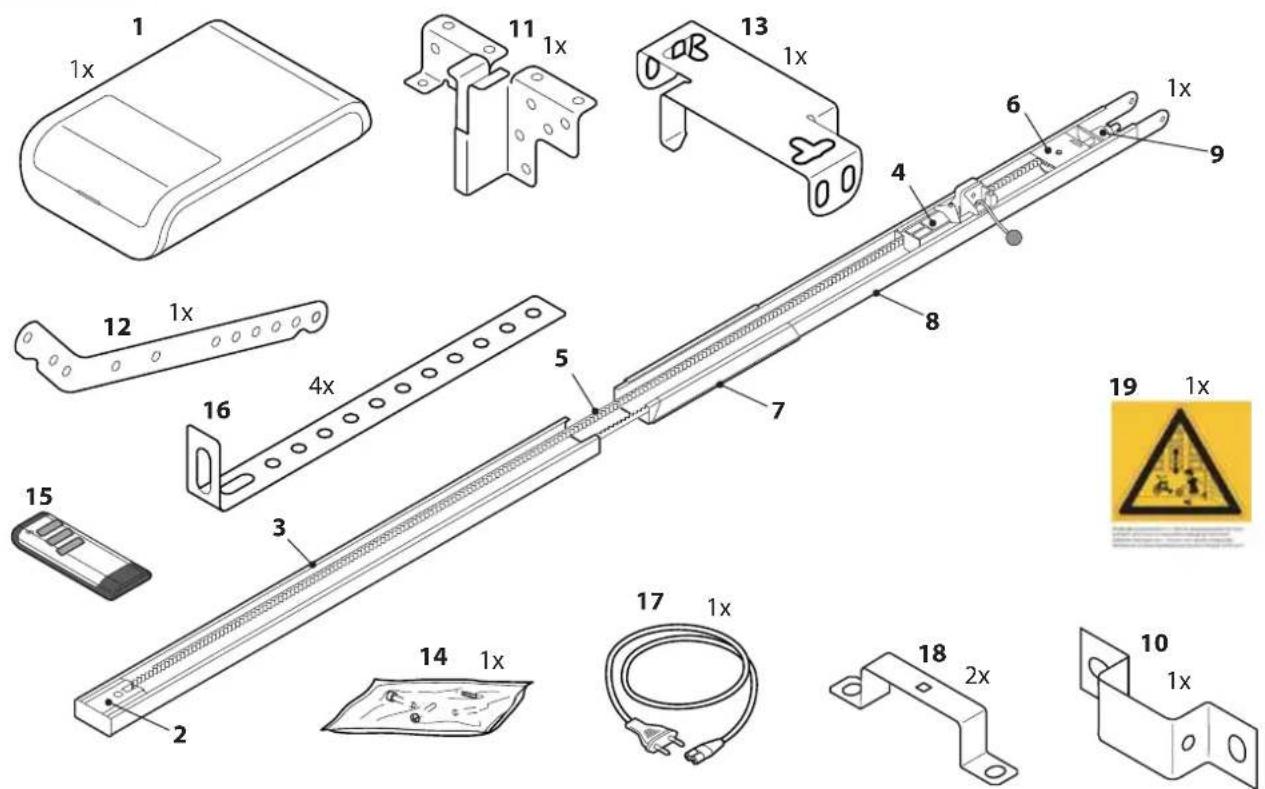

1. Antriebskopf mit LED-Modul
2. Antriebsritzel*
3. Laufschiene (Modellbeispiel) Antriebsseite*
4. Laufschlitten*
5. Zahnriemen oder Kette*
6. Umlenkrolle*
7. Laufschienenverbinder (Modellbeispiel)*
8. Laufschiene (Modellbeispiel) Torseite*
9. Spannvorrichtung*

10. Wandbefestigung*

11. Toranschlusskonsole

12. Schubstange
13. Mittenabhängung
14. Schraubenbeutel
15. Handsender*
16. Deckenbefestigung
17. Netzkabel, Länge 1,2 m
18. Befestigungsbügel
19. Warnaufkleber

*Optional

Achtung: Überprüfen Sie, ob die gelieferten Schrauben und Halterungen für die Montage vor Ort unter Berücksichtigung der baulichen Voraussetzungen geeignet sind.

Vorbereitung der Montage

1. Der maximale Abstand zwischen Antriebskopf und Steckdose beträgt 1,2 m.
2. Prüfen Sie das Garagentor auf ausreichende Stabilität. Ziehen Sie ggf. alle Schrauben und Muttern des Garagentors nach.
3. Prüfen Sie das Garagentor auf Leichtgängigkeit.

- Schmieren Sie alle Wellen und Lager.

- Prüfen und korrigieren Sie ggf. die Federvorspannung.

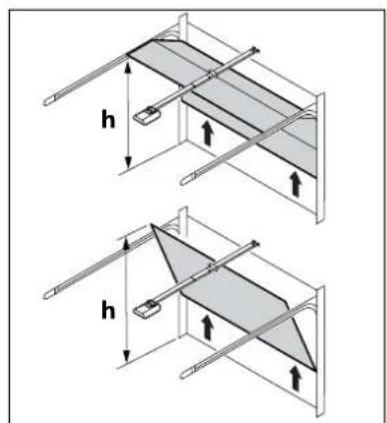

1. Messen Sie die lichte Höhe beim Öffnen und Schließen des Garagentors aus (h).

h h

1. Schließen Sie das Garagentor und entriegeln Sie alle Schließmechanismen. Demontieren Sie ggf. störende Bauteile von Schließmechanismen.

Warnung:

Quetsch- und Schergefahr an den Verriegelungsmechanismen des Garagentors. Entfernen Sie, falls nötig gefährliche Bauteile vor der Montage.

1. Bei Garagen ohne Nebeneingang ist eine Notentriegelung vorzusehen (Zubehör).
2. Bei Garagen mit Schlupftür ist zunächst der Schlupftürkontakt zu installieren.

Warnung:

Teile des Tores dürfen nicht in öffentliche Fußwege oder Straßen hineinragen und sich nicht hineinbewegen.

Montage des Garagentorantriebs

Folgen Sie den Abbildungen auf dem A3-Montageposter.

Schritt Installation
1 Klappen Sie die Laufschiene vollständig aus (3 & 8).Drücken Sie den Laufschienenverbinder (7) mittig über die Stoßkante. Die Kette oder der Zahnriemen ist gegebenenfalls nachzuspannen. Siehe Abbildung.
2 Montieren Sie die Mittenabhängung (13) an die Laufschiene.Montieren Sie die Befestigungsbügel (18) am Antriebskopf (1).
3 Montieren Sie die Anschlusskonsole (11) am Garagentor.
4 Montieren Sie die Wandbefestigung (10).
5a5c/d	Montieren Sie die Laufschiene (3 & 8) an die Wandbefestigung (10).Montieren Sie die Deckenbefestigungen (16) an die Mittenabhängung (13) und an den Antriebskopf (1).Montieren Sie die Deckenbefestigungen (16) anschließend an die Decke.
6 Montieren Sie die Schubstange (12) zwischen Laufschlitten (4) und Toranschlusskonsole (11).
7 Zur Programmierung öffnen Sie die Abdeckung am Antriebskopf mit einem Schraubendreher oder einem ähnlichen Werkzeug.
8 Bringen Sie den Warnaufkleber (19) gut sichtbar an die Innenseite des Garagentors an.

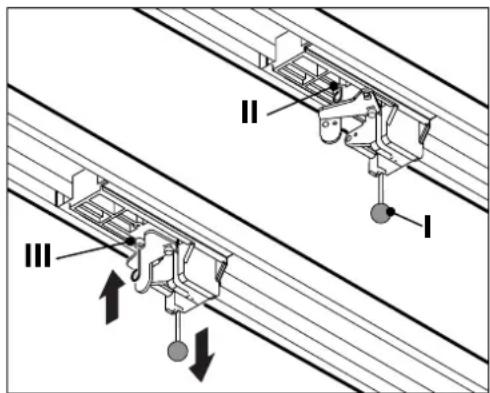

Laufschlitten entriegeln

Im weiteren Verlauf der Montage kann es notwendig sein, die Verbindung zwischen Laufschlitten und Anschlusskonsole zu entriegeln. Eine Demontage der Schubstange ist hierzu nicht erforderlich.

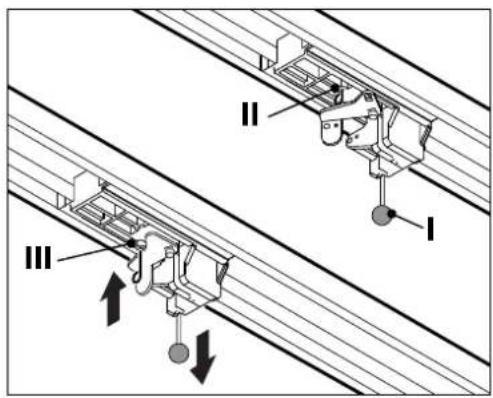

1. Ziehen Sie zum Bewegen des Garagentors von Hand am Zugknopf (I) des Laufschlittens.
2. Laufschlitten vom Zahnriemen bzw. Kette trennen.
3. Das Garagentor kann nun manuell bewegt werden.
4. Um das Tor für einen längeren Zeitraum manuell zu betätigen, können Sie den Arretierstift (II) im Laufschlitten in die dafür vorgesehene Bohrung (III) stecken. Um den Normalbetrieb wieder herzustellen, lösen Sie den Arretierstift (II).

Garagentorantrieb verkabeln - Netzanschluss und Steuerung

Gefährliche elektrische Spannung:

• Trennen Sie vor dem Öffnen der Abdeckung den Antriebskopf von der Stromversorgung, indem Sie den Netzstecker ziehen.
• Keine spannungsführenden Leitungen anklemmen. Nur potenzialfreie Taster und Relaisausgänge anschließen.
• Schließen Sie nach dem Anschließen aller Kabel wieder die Abdeckung am Antriebskopf.

Warnung:

Vor der Erstinbetriebnahme muss der Antrieb auf einwandfreie und sichere Funktion geprüft werden (siehe Abschnitt Wartung/Prüfungen).

Warnung:

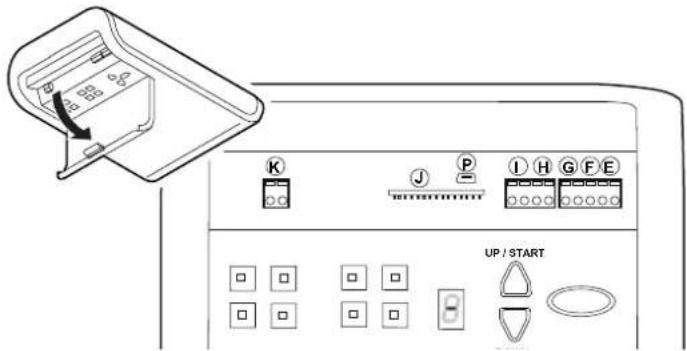

Gefahr durch optische Strahlung!

Bei längerem Blicken in eine LED aus kurzer Distanz kann es zu einer optischen Blendung kommen. Das Sehvermögen ist kurzzeitig stark eingeschränkt. Dadurch kann es zu schweren oder tödlichen Verletzungen kommen.

Es darf nicht direkt in eine LED geblickt werden.

UP / START

1. Externe Antenne

Führen Sie die Antenne durch die Gehäuseaussparung nach oben weg. Bei Verwendung einer externen Antenne muss die Abschirmung auf die rechts daneben liegende Klemme (F) gelegt werden.

E - Anschluss für Antenne

2. Externer Impulsgeber

F - Anschluss für externen Impulsgeber (Zubehör, z. B. Schlüsseltaster oder Codetaster)

Über diesen Eingang wird der Antrieb gestoppt bzw. der Anlauf unterdrückt.

G - Anschluss für Schlupftürkontakt (Zubehör) oder Notstopp

Über diesen Eingang wird die automatische Richtungsumkehr des Antriebs während des Schließens aktiviert.

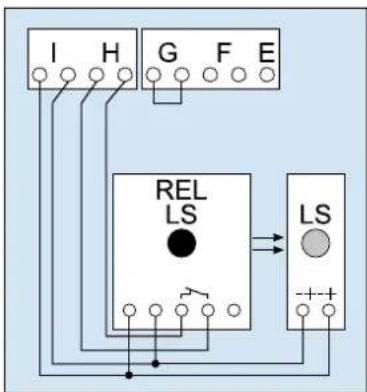

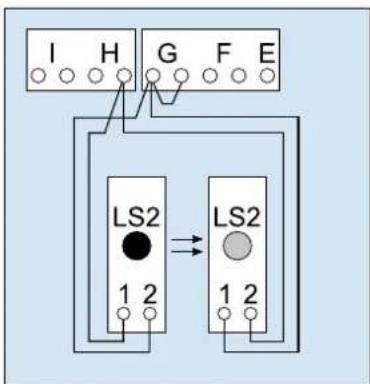

H - Anschluss 4-Draht Lichtschranke (z.B. LS5)

G // H - Anschluss Lichtschranke LS2 (bei Verwendung einer anderen Lichtschranke entnehmen Sie bitte die Anklemmpositionen aus der Anleitung der Lichtschranke)

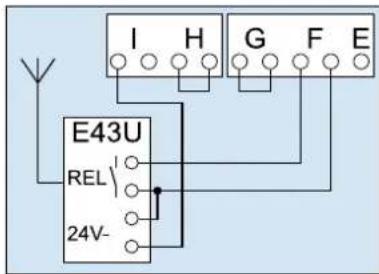

5. Spannungsversorgung 24 V DC, max. 100 mA (geschaltet)

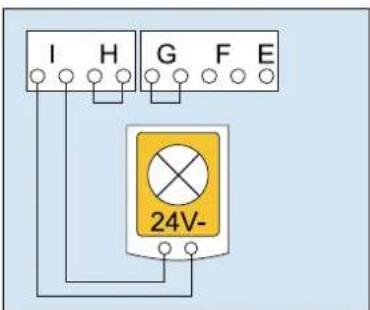

I - Anschluss für z.B. 24V-Signalleuchte (Zubehör)

I - Anschluss für z.B. externen Empfänger (Zubehör)

E43U REL 24V- I H G F E

7. Beleuchtung

K - Anschluss für externe, schutzisolierte Beleuchtung oder Signallampe (Schutzklasse II, max. 500W) (Zubehör)

Achtung!

Keinen Drucktaster anschließen.

K 230V~ ×

8. smartGarage

P - Anschluss für Mobility Modul (Zubehör)

Impulsgeber und externe Sicherheitseinrichtungen

Bei erhöhten Anforderungen an den Personenschutz empfehlen wir zusätzlich zur internen Kraftbegrenzung des Antriebs die Installation einer Lichtschranke. Weitere Informationen zum Zubehör entnehmen Sie bitte unseren Unterlagen. Fragen Sie Ihren Fachhändler.

Warnaufkleber

Bringen Sie den Aufkleber gut sichtbar auf der Innenseite Ihres Garagentors an.

Antrieb demontieren

1. Ziehen Sie den Netzstecker und lösen Sie alle Steckverbindungen.
2. Lösen Sie die Steckverbindungen des Garagentors und des Antriebs. Sichern Sie das Garagentor.
3. Folgen Sie den Abbildungen auf dem A3-Montageposter, gehen Sie jedoch in umgekehrter Reihenfolge vor.

Antriebskopf programmieren

In diesem Abschnitt wird die Basisprogrammierung des Antriebs im Rahmen der Installation beschrieben. Weitere und/oder spezielle Einstellungen, siehe 'Weitere Einstellungen'.

Vorbereitung

1. Stellen Sie sicher, dass das Garagentor sicher mit dem Laufschlitten verbunden ist.
2. Stellen Sie sicher, dass die Antenne korrekt positioniert ist.
3. Stellen Sie sicher, dass Sie alle Handsender, die Sie für dieses Garagentor einlernen möchten, zur Hand haben.
4. Öffnen Sie die Abdeckung des Antriebskopfs mit einem Schraubendreher.
5. Verbinden Sie das Netzkabel mit einer Netzsteckdose. Die Punktanzeige leuchtet auf.

Menü 1:

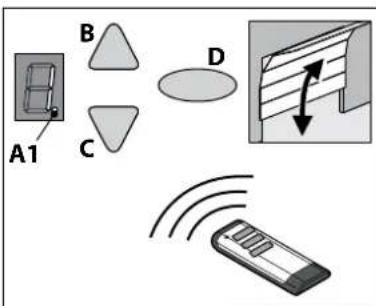

Start-Signal für Handsender programmieren

1. Drücken Sie die Programmiertaste (PROG-Taste) (D) einmal kurz. Der Wert "1" wird angezeigt.
2. Sobald der Anzeigewert blinkt, drücken Sie die Taste des Handsenders mit der Sie den Antrieb später starten möchten, bis der Digitalpunkt (A1) in der Anzeige 4 x blinkt.
3. Sobald die Ziffer erlischt, können Sie den nächsten Handsender einlernen (siehe Schritt 1).

Hinweis: Maximal können 30 Codes eingelernt werden.

A1 B C D

Menü 2:

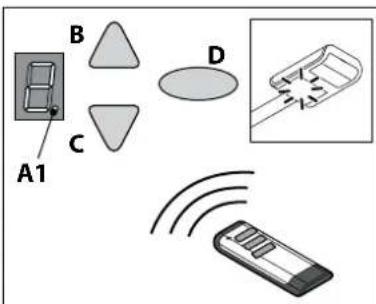

4-Minuten-Licht programmieren

1. Drücken Sie die Programmiertaste (PROG-Taste) (D) zweimal kurz. Der Wert "2" wird angezeigt.
2. Drücken Sie die Taste auf dem Handsender, mit der des Licht gesteuert werden soll, bis der Digitalpunkt (A1) in der Anzeige 4 x blinkt.
3. Sobald die Ziffer erlischt, können Sie den nächsten Handsender einlernen (siehe Schritt 1).

Hinweis: Programmierung der Lüftungsstellung und Teilöffnung: siehe Menü 9.

A1 B C D

Hinweis: Maximal können 30 Codes eingelernt werden (Beispielsweise 15x Start 15x Licht).

Alle Funk-Codes löschen

1. Netzstecker ziehen.
2. Ovale PROG-Taste (D) drücken und gedrückt halten.
3. Netzstecker mit Steckdose verbinden und die PROG-Taste (D) weiter gedrückt halten bis der Digitalpunkt schnell blinkt.

Einstellung der Endpositionen

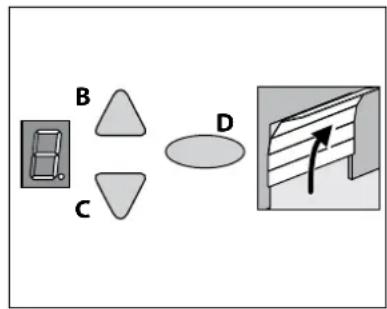

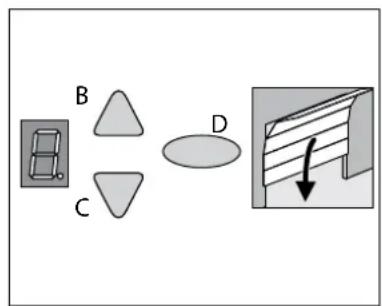

1. Halten Sie die Programmiertaste (PROG-Taste) (D) für ca. 3 Sekunden gedrückt. Der Wert "3" wird angezeigt.
2. Drücken Sie die AUF-Taste (B) und prüfen Sie, ob das Garagentor in Richtung AUF fährt.
3. Wenn das Garagentor in die falsche Richtung fährt, halten Sie die Programmiertaste (PROG-Taste) (D) für ca. 5 Sekunden gedrückt, bis ein Lauflicht angezeigt wird.
4. Halten Sie die AUF-Taste gedrückt, bis das Garagentor die gewünschte Endposition AUF erreicht hat. Drücken Sie ggf. die ZU-Taste (C), um die Position zu korrigieren.
5. Wenn sich das Garagentor in der gewünschten Endposition AUF befindet, drücken Sie die Programmiertaste (PROG-Taste) (D). Der Wert "4" wird angezeigt.
6. Drücken Sie die ZU-Taste (C), sobald der Anzeigewert blinkt.
7. Halten Sie die ZU-Taste gedrückt, bis das Garagentor die gewünschte Endposition ZU erreicht hat. Drücken Sie ggf. die AUF-Taste (B), um die Position zu korrigieren.
8. Wenn sich das Garagentor in der gewünschten Endposition ZU befindet, drücken Sie die Programmiertaste (PROG-Taste) (D). Der Wert "0" wird angezeigt.
9. Fahren Sie fort mit der Kraftlernfahrt.

Bei dieser Prozedur wird der normale mechanische Widerstand beim Öffnen und Schließen des Tors in den Antrieb eingelernt. Die Kraftbegrenzung ist bis zum Abschluss des Einlernvorgangs deaktiviert. Halten Sie ausreichend Abstand im gesamten Fahrweg des Garagentors!

Unterbrechen Sie den Vorgang nicht.

Hinweis:

Während des Vorgangs wird der Wert "0" angezeigt.

1. Drücken Sie die AUF-Taste (B) oder benutzen Sie den eingelernten Handsender. Das Garagentor bewegt sich aus der Endposition ZU und fährt in die Endposition AUF.
2. Drücken Sie erneut die AUF-Taste (B) oder benutzen Sie den eingelernten Handsender. Das Garagentor bewegt sich von der Endposition AUF in die Endposition ZU. Nach ca. 2 Sekunden erlischt die Anzeige "0".

Hinweis: Nach Abschluss der Kraftlernfahrt muss die Anzeige "0" erlöschen.

Prüfung der Kraftbegrenzung

1. Positionieren Sie ein Kraftmessgerät oder ein geeignetes Hindernis (z.B. die äußere Verpackung des Antriebs) im Schließbereich des Tors.
2. Schließen Sie das Garagentor. Das Garagentor bewegt sich in die Endposition ZU. Das Garagentor stoppt und fährt zurück in die Endposition AUF, sobald eine Berührung mit einem Hindernis erkannt wird.
3. Bietet das Tor Möglichkeiten Personen anzuheben (z.B. Öffnungen von größer 50 mm oder Trittflächen), ist die Kraftbegrenzungseinrichtung in Öffnungsrichtung zu überprüfen: Bei zusätzlicher Belastung des Tores mit 20 kg Masse muss der Antrieb stoppen.

Kraftlernfahrt löschen

Hinweis: Die Kraftlernfahrt beginnt immer aus der Endposition ZU.

Die Kraftlernfahrt muss nach jedem Austausch der Garagentorfedern wiederholt werden:

Springen Sie in das Menü 5 (siehe Sondereinstellungen) und halten Sie die Programmiertaste (PROG-Taste) (D) 3 Sekunden lang gedrückt. Der Wert "0" wird angezeigt.

Schließen Sie den Vorgang wie im Abschnitt Kraftlernfahrt auf Seite Seite 14 beschrieben ab.

Zu Ihrer Sicherheit muss die Toranlage vor der ersten Inbetriebnahme und nach Bedarf – jedoch mindestens einmal monatlich – geprüft werden. Wir empfehlen, einen Fachbetrieb hinzuzuziehen.

Sondereinstellungen

Menü "Sondereinstellungen" öffnen

1. Halten Sie die Programmiertaste (PROG-Taste) (D) für ca. 3 Sekunden gedrückt. Der Wert "3" wird angezeigt.
2. Drücken Sie erneut die Programmiertaste (PROG-Taste) (D). Der Wert "4" wird angezeigt.
3. Halten Sie die Programmiertaste (PROG-Taste) (D) erneut für ca. 3 Sekunden gedrückt. Der Wert "5" wird angezeigt.

Menü 5 + Menü 6:

Kraftbegenzung für Auf- und Zufahrt.

Warnung:

Bei einer zu hohen Einstellung besteht Verletzungsgefahr für Personen.

Im Auslieferungszustand ist der eingestellte Wert beim Öffnen „6“ und beim Schließen „4“

Wir empfehlen vor der Kraftlernfahrt den entsprechenden Tortyp in Menü 8 auszuwählen.

1. Wählen Sie Menüpunkt "5".
   Nach ca. 2 Sekunden blinkt die Anzeige und der eingestellte Wert der Kraftbegrenzung für die Auffahrt erscheint.
2. Passen Sie die Einstellung ggf. mit Hilfe der AUF- (B) und ZU- (C) Tasten an.
3. Drücken Sie die Programmiertaste (PROG-Taste) (D).
   Der Wert "6" wird angezeigt. Nach ca. 2 Sekunden blinkt die Anzeige und der eingestellte Wert für die Kraftbegrenzung für die Zufahrt erscheint.
4. Passen Sie die Einstellung ggf. mit Hilfe der AUF- (B) und ZU- (C) Tasten an.

Warnung:

Die Kraft an der Hauptschließkante darf 400 N / 750 ms nicht übersteigen!

1. Drücken Sie die Programmiertaste (PROG-Taste) (D). Der Wert "7" wird angezeigt.

Menü 7:

Lichtzeiten einstellen

1. Wählen Sie Menüpunkt "7". Nach ca. 2 Sekunden blinkt die Anzeige und der eingestellte Wert für die Lichtzeit erscheint. Im Auslieferungszustand ist der Wert "0" eingestellt.

2. Passen Sie die Einstellung ggf. mit Hilfe der AUF- (B) und ZU- (C) Tasten an.

Wert Lichtzeit Vorwarnzeit 24 V
0 60 s 0 s 60 s
1 120 s 0 s 120 s
2 240 s 0 s 240 s
3 0 s 0 s 0 s
4 0 s 3 s 0 s
5 60 s 3 s 0 s
6 120 s 3 s 0 s
7 60 s 0 s TAM
8 120 s 0 s TAM
9 240 s 0 s TAM
Anmerkungen:- TAM (Tor-Auf-Meldung): 24 Volt bei nicht geschlossenem Tor.- Bei eingestellter Vorwarnzeit schalten Licht und 24V vor Anlauf des Antriebes ein.

1. Drücken Sie die Programmiertaste (PROG-Taste) (D).

Der Wert "8" wird angezeigt.

Menü 8:

Toranpassungen

1. Wählen Sie Menüpunkt "8".

Nach ca. 2 Sekunden blinkt die Anzeige und der eingestellte Wert erscheint.

Im Auslieferungszustand ist der Wert „4“ eingestellt.

Für den optimalen Bewegungsablauf und zur Einhaltung der Kräfte ist der entsprechende Tortyp auszuwählen.

1. Passen Sie die Einstellung ggf. mit Hilfe der AUF- (B) und ZU- (C) Tasten an.

Menüwert Tortyp

0 Doppelflügeltor

1 Nichtausschwingendes Tor, Canopy

2 Schwingtor, Kipptor normal

3 Schwingtor, Kipptor sensibler Lauf

4 Universaleinstellung (werkseitig)

5 Sektionaltor mit Zugfederbeschlag (Topspeed)

6 Sektionaltor mit Torsionsfederbeschlag (Topspeed)

7 Industriesektionaltor mit Normalbeschlag

8 Seitensektionaltor (Topspeed)

9 Seitensektionaltor mit Nebenschließkanten

1. Drücken Sie die Speichertaste (D).

Der Wert "9" wird angezeigt.

Menü 9:

Einstellungen weitere Betriebsarten

1. Wählen Sie Menüpunkt "9".

Nach ca. 2 Sekunden blinkt die Anzeige und die Einstellung der Betriebsart erscheint.

Im Auslieferungszustand ist der Wert "0" eingestellt.

1. Passen Sie die Einstellung ggf. mit Hilfe der AUF- (B) und ZU- (C) Tasten an.

Wert	Beschreibung Anmerkungen
0	Normalbetrieb Werkseinstellung
1	Normalbetrieb mit Lüftungsstellung*	Einstellung zum Durchlüften der Garage. In dieser Betriebsart bleibt das Garagentor ca. 10 cm weit geöffnet. Drücken Sie zum Anfahren der Lüftungsstellung die zweite Taste am Handsender oder benutzen Sie einen Taster DuoControl/Signal 111 (Zubehör)*, der in Menü 2 programmiert werden muss.Das Garagentor kann jederzeit per Handsender geschlossen werden.Nach 60 Minuten schließt das Tor automatisch.
2	Teilöffnung für Seitensektionaltor*	In dieser Betriebsart bleibt das Garagentor ca. 1 m weit geöffnet. Drücken Sie zum Anfahren der Teilöffnung die zweite Taste am Handsender oder benutzen Sie einen Taster DuoControl/Signal 111 (Zubehör)*, der in Menü 2 programmiert werden muss.
5	AUF-ZU-Betrieb Nach Impulsgabe in ZU-Position startet der Antrieb und fährt das Tor in die Endposition AUF. Eine weitere Impulsgabe während der Auffahrt ist ohne Einfluss und das Tor fährt weiter auf. Nach Impulsgabe in AUF-Position fährt das Tor zu. Bei Impulsgabe während der Zufahrt stoppt das Tor und fährt wieder auf.
6	Automatisches Schließen ("AR")**	Impulsgabe bewirkt immer ein Öffnen des Tores. Nach Ablauf der Offenhaltezeit und der Vorwarnzeit (Einstellung Menü A) schließt das Tor automatisch.Eine Unterbrechung der Lichtschranke bewirkt während der Schließfahrt ein Stoppen und eine Richtungsumkehr. Während der Öffnungsfahrt hat eine Unterbrechung keinen Einfluss.
7	Automatisches Schließen ("AR")**	Funktion wie bei Punkt 6, jedoch bewirkt eine Unterbrechung der Lichtschranke während der Offenhaltezeit die vorzeitige Beendigung der Offenhaltezeit und die Vorwarnzeit wird gestartet.
8	Automatisches Schließen ("AR")**	Funktion wie bei Punkt 7, jedoch bewirkt eine Impulsgabe während der Offenhaltezeit die vorzeitige Beendigung der Offenhaltezeit und die Vorwarnzeit wird gestartet.
9	Automatisches Schließen ("AR")**	Wie Punkt 8, jedoch ohne Vorwarnzeit.
Anmerkungen:- *: Die zweite Taste des Senders muss nach Änderungen der Betriebsarten 1 oder 2 neu eingelernt werden.- **: Lichtschranke erforderlich.

1. Drücken Sie die Programmiertaste (PROG-Taste) (D).

Bei Einstellung 0, 1, 2 und 5 wird Wert "0" angezeigt. Menüende (ggf. Weiter mit Kraftlernfahrt).

Bei Einstellung 6, 7, 8 und 9 wird Wert "A" angezeigt. Weiter mit Menü "A"

Warnung:

Automatisches Tor - Nicht im Bewegungsbereich des Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!

Menü A:

Offenhaltezeit einstellen

Nur in Verbindung mit Funktion "Automatisches Schließen".

1. Wählen Sie Menüpunkt "A".

Nach ca. 2 Sekunden blinkt die Anzeige und die Einstellung der Betriebsart erscheint.

1. Passen Sie die Einstellung ggf. mit Hilfe der AUF- (B) und ZU- (C) Tasten an.

Wert Offenhaltezeit (ohne Vorwarnzeit 10 Sekunden)
0 0 s
1 10 s
2 30 s
3 60 s
4 90 s
5 120 s
6 150 s
7 180 s
8 210 s
9 240 s

1. Drücken Sie die Programmiertaste (PROG-Taste) (D).

Der Wert "0" wird angezeigt.

1. Weiter mit Kraftlernfahrt.

Installation abschließen

1. Schließen Sie die Abdeckung des Antriebskopfs.
2. Prüfen Sie das Garagentor auf sichere und einwandfreie Funktion. Siehe Abschnitt Wartung/Prüfungen.

Betrieb

Sicherheitshinweise für den Betrieb

Warnung:

Benutzung nur durch unterwiesene Personen. Alle Benutzer müssen mit den anwendbaren Sicherheitsvorschriften vertraut sein.

Warnung:

Bewahren Sie Handsender außerhalb der Reichweite von Kindern auf.

Warnung:

Bei Betätigung des Antriebes müssen die Öffnungs- und Schließvorgänge überwacht werden. Das Garagentor muss vom Ort der Bedienung aus einsehbar sein.

Achten Sie darauf, dass sich keine Personen oder Gegenstände im Bewegungsbereich des Garagentors befinden.

Die angegebenen Sicherheitshinweise und Anweisungen sowie die für den Einsatzbereich geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen müssen eingehalten werden.

Garagentor öffnen und schließen (im Normalbetrieb)

Das Garagentor kann mit verschiedenen Steuergeräten bedient werden (Handsender, Schlüsselschalter, etc.). Im vorliegenden Handbuch wird nur die Steuerung per Handsender beschrieben. Andere Steuergeräte arbeiten analog.

1. Drücken Sie die Taste am Handsender einmal kurz.
   Abhängig von der aktuellen Position fährt das Garagentor anschließend in die AUF- oder ZU-Position.
2. Drücken Sie ggf. erneut die Taste am Handsender, um das Garagentor wieder zu stoppen.
3. Drücken Sie ggf. erneut die Taste am Handsender, um das Garagentor zurück in die Ausgangsposition zu verfahren.

Hinweis:

Eine Taste am Handsender kann mit der Funktion "4-Minuten-Licht" belegt werden. Über den Handsender kann das Licht dann unabhängig vom Antrieb eingeschaltet werden. Nach 4 Minuten wird das Licht automatisch abgeschaltet.

Garagentor von Hand öffnen und schließen

Beim Einstellen des Garagentors oder bei einem Ausfall der Versorgungsspannung kann das Garagentor von Hand geöffnet und geschlossen werden.

1. Ziehen Sie zum Bewegen des Garagentors von Hand am Zugknopf (I) des Laufschlittens.

2. Laufschlitten vom Zahnriemen bzw. Kette trennen.

3. Das Garagentor kann nun manuell bewegt werden.

4. Um das Tor für einen längeren Zeitraum manuell zu betätigen, können Sie den Arretierstift (II) im Laufschlitten in die dafür vorgesehene Bohrung (III) stecken. Um den Normalbetrieb wieder herzustellen, lösen Sie den Arretierstift (II).

II III I

Warnung:

Beim Einsatz der Schnellentriegelung kann sich das Garagentor unkontrolliert bewegen. Das Garagentor ist möglicherweise nicht mehr korrekt ausbalanciert oder die Federn sind beschädigt oder besitzen nicht mehr die notwendige Spannkraft. Setzen Sie sich mit dem zuständigen Lieferanten / Hersteller in Verbindung.

Hinweis: Bei der Installation des Systems wurden Verriegelungselemente des Garagentorantriebs demontiert. Diese sind wieder zu montieren, wenn das Garagentor über einen längeren Zeitraum hinweg von Hand bedient werden muss. Nur so kann das Garagentor im geschlossenen Zustand verriegelt werden.

Garagentor öffnen und schließen (weitere Betriebsarten)

- Mögliche Betriebsarten siehe Abschnitt "Sondereinstellungen".

Diagnose-Anzeige

Nummer	Zustand Diagnose / Abhilfe
8	Antrieb startet, Wert “0” erlischt. Antrieb empfängt im Normalbetrieb Start-Signal über START-Eingang oder per Steuergerät.
8	Garagentor hat Endposition AUF erreicht.
8	Garagentor hat Endposition ZU erreicht.
8	Endposition wurde nicht erreicht.
8	Wert “0” wird beim nächsten Öffnen und Schließen angezeigt und erlischt.	Antrieb im Modus Kraftlernfahrt.Achtung: In diesem Modus erfolgt keine Kraftüberwachung durch den Antrieb. Achten Sie darauf, dass sich keine Personen oder Gegenstände im Bewegungsbereich des Garagentors befinden.
8	Wert “0” wird weiterhin angezeigt.	Kraftlernfahrt nicht abgeschlossen und muss wiederholt werden.Druck in der Endposition möglicherweise zu hoch.Druckeinstellung korrigieren.
8	Garagentor öffnet oder schließt nicht.	Unterbrechung auf STOP A oder Auslösung externe Sicherheitseinrichtung (z.B. Schlupftür).
8	Garagentor schließt nicht. Unterbrechung auf STOP B oder Auslösung externe Sicherheitseinrichtung (z.B. Lichtschranke).
8	Tor-Einstellungen und Lernfahrt nicht korrekt/vollständig abgeschlossen.	Menü 3 und 4 öffnen, Tor-Einstellungen korrigieren, Einlernvorgang abschließen.
8	Dauersignal am START-Eingang. Start-Signal wird nicht erkannt oder Dauerimpuls (z.B. Taster klemmt).
8	Fehler beim Einstellen des Antriebs.	Wegstrecke zu lang.Wiederholen Sie die Einstellungen in den Menüs 3 und 4.
8	Fehler bei Lernfahrt. Wiederholen Sie das Einlernen der Position in den Menüs 3 und 4.Kraft beim Erreichen der Endpositionen verringern.
8	Garagentor öffnet oder schließt nicht.	Fehler beim Selbsttest. Trennen Sie die Spannungsversorgung.
8	Motorstillstand. Motor dreht nicht.	Beauftragen Sie einen Fachbetrieb mit der Reparatur des Motors.
8	Elektronische Bremse geschlossen. Garagenlicht erlischt nicht.	Antrieb wird aus oberer Endlage gezogen. Garagentor und Federn überprüfen. Obere Endposition niedriger einstellen.
8	Urlaubssperre aktiviert.Garagentor öffnet sich nicht.	Schiebeschalter SafeControl/Signal 112 in Position EIN.Zurücksetzen.

Werkseinstellungen wiederherstellen

1. Drücken Sie gleichzeitig die Tasten AUF und ZU.
2. Halten Sie beide Tasten für ca. 3 Sekunden gedrückt, nachdem Sie den Netzstecker mit einer Netzsteckdose verbunden haben.

Der Zyklenzähler speichert die Anzahl der vom Antrieb getätigten Auf- / Zu-Fahrten.

Um den Zählerstand auszulesen, halten Sie die Taste für 3 Sekunden gedrückt bis eine Ziffer erscheint. Die Ziffernanzeige gibt die Zahlenwerte beginnend von der höchsten Dezimalstelle bis zur Niedrigsten nacheinander aus. Am Ende erscheint auf der Anzeige ein waagerechter Strich, Beispiel: 3456 Bewegungen, 3 4 5 6 -

Technische Daten

Die Antriebe der Baureihe W-800 sind geeignet für folgende Tore:

Tortyp: Canopy/nichtausschwingende Tore, Doppelflügeltore, Schwingtore/Kipptore,

Sektionaltore/Seitensektionaltore

Max. Torgröße: 14 m²

Max. Gewicht: 180 kg

Modellspezifikationen

Antriebstyp: W-800

Nennbelastbarkeit: 240 N

Max. Belastbarkeit: 800 N

Anschlusswerte: 230 V / 50 Hz

Leistungsaufnahme:

Standby: <0,5 W

Max. Betrieb: 240 W

Zyklen: 3/h

Beleuchtungs-LED: 1,6 W

Sicherheit gem. EN13849-1:

Eingang STOP A: Kat. 2 / PLC

Eingang STOP B: Kat. 2 / PLC

interne Kraftbegrenzung: Kat. 2 / PLC

+ 60°C

Temperaturbereich: - 20°C

Schutzklasse: IP20, nur für trockene Räume

Lautstärke: ≤ 70 dB (A)

Hersteller: TORMATIC

Eisenhüttenweg 6

44145 Dortmund

Deutschland

www.tormatic.de

Entsorgung

Entsorgen Sie das Produkt entsprechend der im Anwenderland geltenden Bestimmungen und Vorschriften.

Inspektions- und Prüfprotokoll

Eigner/Betreiber

Standort: ____

Antriebsdaten

Antriebstyp: ____ Fabrikationsdatum: ____

Hersteller: ____ Betriebsart: ____

Tordaten

Typ: ____ Konstruktionsjahr: ____

Seriennummer: ____ Gewicht Torblatt: ____

Abmessungen: ____

Installation, Erstinbetriebnahme

Firma, Installationsbetrieb: ____ Name, Installationsbetrieb: ____

Datum der Erstinbetriebnahme: ____ Unterschrift: ____

Sonstiges Änderungen

Garagentorantrieb testen

Achtung: Eine Inspektion ersetzt nicht die erforderlichen Wartungstätigkeiten! Nach jeder Inspektion sind festgestellte Mängel umgehend zu beseitigen.

Antriebsbetriebene Garagentore sind in regelmäßigen Abständen durch qualifiziertes und einschlägig geschultes und erfahrenes Personal zu inspizieren und zu warten. Die vom Hersteller angegebenen Inspektions- und Wartungsintervalle sind einzuhalten. Beachten Sie alle anwendbaren nationalen Vorschriften (ASR 1.7 „Technische Regeln für Arbeitsstätten - Türen und Tore“). Sämtliche Inspektions- und Wartungstätigkeiten sind im beiliegenden Inspektions- und Prüfprotokoll zu dokumentieren. Der Betreiber/Eigner ist verpflichtet, das Inspektions- und Prüfprotokoll zusammen mit der Dokumentation zum Garagentorantrieb über die komplette Lebensdauer der Anlage sicher aufzubewahren. Der Installationsbetrieb ist verpflichtet, das Inspektions- und Prüfprotokoll vor Inbetriebnahme der Anlage vollständig ausgefüllt an den Betreiber/Eigner zu übergeben. Dies gilt auch für manuell betätigte Tore. Sämtlichen Vorschriften und Hinweisen der Dokumentation zum Garagentorantrieb (Installation, Betrieb und Wartung, etc.) ist strikt Folge zu leisten. Im Falle unsachgemäßer Ausführung der vorgeschriebenen Inspektions- und Wartungstätigkeiten erlischt jegliche Herstellergarantie. Genehmigte Änderungen am Garagentorantrieb sind zu dokumentieren.

Checkliste Garagentorantrieb

Ausstattung bei Inbetriebnahme mit einem Häkchen dokumentieren.

Nr.	Komponente	vorhanden	Prüfpunkt Anmerkungen
1.0 Garagentor
1.1	Manuelles Öffnen und Schließen Leichtgängigkeit
1.2	Befestigungen/Steckverbindungen Zustand/Sitz
1.3	Bolzen/Gelenke Zustand/Schmierung
1.4	Laufrollen/Halterungen Laufrollen Zustand/Schmierung
1.5	Dichtungen/Schleifkontakte Zustand/Sitz
1.6	Torrahmen/Torführung Ausrichtung/Befestigung
1.7	Torblatt Ausrichtung/Zustand
2.0 Gewicht
2.1	Federn Zustand/Sitz/Einstellung
2.1.1	Federbänder	Zustand
2.1.2	Federbruchsicherung	Zustand/Typschild
2.1.3	Sicherheitseinrichtungen (Federverbindung,...)	Zustand/Sitz
2.2	Drahtseile	Zustand/Sitz
2.2.1	Seilbefestigung	Zustand/Sitz
2.2.2	Seiltrommel	2 Sicherheitswicklungen
2.3	Absturzsicherung	Zustand
2.4	Rundlauf T-Welle	Zustand
3.0 Antrieb/Steuerung
3.1	Antrieb/Laufschiene/Konsole	Zustand/Befestigung
3.2	Elektrische Kabel/Stecker	Zustand
3.3	Notentriegelung	Funktion/Zustand
3.4	Steuerungsgeräte, Drucktaster/Handsender	Funktion/Zustand
3.5	Endabschaltung	Zustand/Position
4.0 Quetsch- und Scherstellensicherung
4.1	Kraftbegrenzung	Stopp und Reversieren
4.2	Schutz gegen Anheben von Personen	Torblatt stoppt bei 20 kg Zusatzbelastung
4.3	Umgebungsbedingungen	Sicherheitsabstände
5.0 Andere Einrichtungen
5.1	Verriegelung/Schloss	Funktion/Zustand
5.2	Schlupftür	Funktion/Zustand
5.2.1	Schlupftürkontakt	Funktion/Zustand
5.2.2	Torschließer	Funktion/Zustand
5.3	Ampelsteuerung	Funktion/Zustand
5.4	Lichtschranken	Funktion/Zustand
5.5	Schließkantensicherung	Funktion/Zustand
6.0 Dokumentation Betreiber/Eigner
6.1	Typschild/CE-Kennzeichen	vollständig/lesbar
6.2	Konformitätserklärung Toranlage	vollständig/lesbar
6.3	Installation, Betrieb und Wartung	vollständig/lesbar

Garantiebestimmungen

Sehr geehrte Kundinnen und Kunden,

der von Ihnen erworbene Garagentorantrieb ist seitens des Herstellers bei der Fertigung mehrfach auf seine einwandfreie Qualität geprüft worden. Sollte dieser oder Teile davon nachweisbar wegen Material- oder Fabrikationsfehlern unbrauchbar oder in der Brauchbarkeit erheblich beeinträchtigt sein, werden wir diese nach unserer Wahl unentgeltlich nachbessern oder neu liefern. Für Schäden infolge mangelhafter Einbau- und Montagearbeiten, fehlerhafter Inbetriebsetzung, nicht ordnungsgemäßer Bedienung und Wartung, nicht sachgerechter Beanspruchung sowie jeglichen eigenmächtigen Änderungen an dem Antrieb und den Zubehörteilen wird keine Haftung übernommen. Entsprechendes gilt auch für Schäden, die durch den Transport, höhere Gewalt, Fremdeinwirkung oder natürliche Abnutzung sowie besondere atmosphärische Belastungen entstanden sind. Nach eigenmächtigen Änderungen oder Nachbesserungen von Funktionsteilen kann keine Haftung übernommen werden. Mängel sind uns unverzüglich schriftlich anzuzeigen; die betreffenden Teile sind uns auf Verlangen zuzusenden.

Die Kosten für Aus- und Einbau, Fracht und Porti werden von uns nicht übernommen. Stellt sich eine Beanstandung als unberechtigt heraus, hat der Besteller unsere Kosten zu tragen.

Diese Garantie ist nur gültig in Verbindung mit der quittierten Rechnung und beginnt mit dem Tage der Lieferung. Für die Mängelfreiheit des Produktes leistet der Hersteller Gewähr. Die Gewährleistungsdauer beträgt 24 Monate, sofern das Prüfprotokoll ordnungsgemäß ausgefüllt ist. Ansonsten endet die Gewährleistungsfrist 27 Monate nach Herstelldatum.

Wartung / Überprüfung

Zu Ihrer Sicherheit muss die Toranlage vor der ersten Inbetriebnahme und nach Bedarf – jedoch mindestens einmal monatlich – geprüft werden. Wir empfehlen, einen Fachbetrieb hinzuzuziehen.

Überwachung der Kraftbegrenzung

Die Antriebssteuerung verfügt über ein 2-Prozessor-Sicherheitssystem zur Überwachung der Kraftbegrenzung. In einer Endposition oder bei Wiedereinschalten, wird die integrierte Kraftabschaltung automatisch getestet. Vor der Inbetriebnahme und mindestens einmal monatlich ist die Toranlage zu überprüfen. Dabei ist die Prüfung der Kraftbegrenzungseinrichtung durchzuführen!

Achtung:

Eine zu hoch eingestellte Schließkraft kann zu Verletzungen von Personen führen.

Im Menüschritt 5 kann die Kraft für die Auf-Fahrt, im Menüschritt 6 die Kraft für die Zu-Fahrt nachjustiert werden.

Reinigung / Pflege

Vor Arbeiten am Tor oder am Antrieb immer den Netzstecker ziehen! Antrieb bei Bedarf mit einem trockenen Lappen abreiben.

Konformitäts- und Einbauerklärung

gnurälkrE

für den Einbau einer unvollständigen Maschine

nach der Maschinenrichtlinie 2006/42/EG, Anhang II Teil 1B

TORMATIC

Eisenhüttenweg 6

44145 Dortmund

erklärt hiermit, dass die Garagentorantriebe der Baureihe

W-800

in Übereinstimmung mit der:

• Maschinenrichtlinie 2006/42/EG
• Niederspannungsrichtlinie 2014/35/EU
- Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU
• RoHS Richtlinie 2011/65/EU

entwickelt, konstruiert und gefertigt wurden.

Folgende Normen wurden angewandt:

• EN ISO 13849-1, PL „C" Cat. 2
• EN 60335-1, soweit anwendbar
• EN 61000-6-3
• EN 61000-6-2
• EN 60335-2-95
• EN 60335-2-103

Sicherheit von Maschinen- Sicherheitsbezogene Teile

von Steuerungen - Teil 1: Allgemeine Gestaltungleitsätze

Sicherheit von elektr. Geräten/Antrieben für Tore

Elektromagnetische Verträglichkeit (EMV) - Störaussendung

Elektromagnetische Verträglichkeit (EMV) - Störfestigkeit

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche

Zwecke - Teil 2: Besondere Anforderungen für Antriebe von Garagen-

toren mit Senkrechtbewegung zur Verwendung im Wohnbereich

Sicherheit elektrischer Geräte für den Hausgebrauch

und ähnliche Zwecke - Teil 2: Besondere Anforderungen für Antriebe

von Tore, Türen und Fenster

Folgende Anforderungen des Anhangs 1 der Maschinenrichtlinie 2006/42/EG werden eingehalten:

Die speziellen technischen Unterlagen wurden nach Anhang VII Teil B erstellt und werden den Behörden auf Verlangen elektronisch übermittelt.

Konform ist mit den Bestimmungen der EG Bauproduktenrichtlinie 89/106/EG.

Für den Teil Betriebskräfte wurden die entsprechenden Erstprüfungen in Zusammenarbeit mit den kamen Prüfstellen durchgeführt. Dabei wurden die harmonisierten Normen EN13241, EN12978,

32End EN12445 angewa rtd

Die unvollständige Maschine ist nur zum Einbau in eine Toranlage bestimmt, um somit eine vollständige

Maschine im Sinne der Maschinenrichtlinie 2006/42/EG zu bilden. Die Toranlage darf erst in Betrieb genommen

werden, wenn festgestellt wurde, dass die gesamte Anlage den Bestimmungen der o.g. EG-Richtlinien entspricht.

Das integrierte Funksystem entspricht der Richtlinie 2014/53/EU.

Der vollständige Text der Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.tormatic.de/nc/downloads.html

,2006b2017

Dirk Gößling

-Geschäftsführer-

Verwenden Sie ausschließlich die Original-Ersatzteile des Herstellers. Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Produktes führen.

Contents

About this manual ...... 30

Dortmund, 20.06.2017

Dirk Gößling

-Managing Director-

Technische gegevens....76

Afvoer 76

Fabrikant: ____ Modus: ____

Deurgegevens

Dortmund, 20.06.2017

Dortmund, 20.06.2017

Dirk Gößling
