Produkttyp	LED-Fernseher mit integriertem Satelliten-, terrestrischem und Kabelempfänger
Marke	Megasat
Modell	Royal Line II 22 Deluxe
Bildschirmgröße	21,5 Zoll (54,6 cm)
Auflösung	1920 x 1080 Pixel (Full HD)
Kontrastverhältnis	1000:1
Helligkeit	200 cd/m²
Blickwinkel	178° horizontal / 178° vertikal
Integrierter Tuner	DVB-S/S2, DVB-T/T2, DVB-C/C2 (H.265/HEVC)
DVD-Player	Ja (DVD, DVD±R/RW, VCD, CD)
Anschlüsse	2x HDMI, 1x VGA, 1x SCART, 2x USB 2.0, YPbPr, AV, Kopfhörerausgang, SPDIF-Audioausgang
Bluetooth	Ja, für Audioübertragung an externe Geräte
Bildformat	Einstellbar (4:3, 16:9, Zoom, usw.)
USB-Multimedia-Wiedergabe	Fotos (JPG, BMP, PNG), Musik (MP3, WMA, AAC), Videos (MPG, AVI, MKV, MP4, usw.)
EPG (Programmführer)	Ja, 7 Tage
CI+ (Common Interface)	Ja, für Pay-TV
USB-Aufnahmefunktion	Ja, mit Timeshift (optional)
Kindersicherung	Ja (Kanalsperre, Altersbeschränkung)
Stromversorgung	AC 100-240 V, 50/60 Hz ; DC 12 V, 3 A (9-36 V)
Leistungsaufnahme (Betrieb)	21 W
Leistungsaufnahme (Standby)	< 0,5 W
Energieeffizienzklasse	A
Abmessungen mit Fuß (B x H x T)	517 x 360 x 180 mm
Abmessungen ohne Fuß (B x H x T)	517 x 320 x 48,5 mm
Gewicht	3,3 kg
VESA-Norm	130 x 130 mm
Betriebstemperatur	Nicht spezifiziert, bei Raumtemperatur verwenden
Wartung	Vor Reinigung Netzstecker ziehen, weiches fusselfreies Tuch verwenden
Mitgeliefertes Zubehör	Fernbedienung, Batterien, AV-Adapter, YUV-Kabel, Fuß mit Schrauben, Bedienungsanleitung

Häufig gestellte Fragen - Royal Line II 22 Deluxe MEGASAT

Wie führe ich die Ersteinrichtung des Fernsehers durch?

Schließen Sie das Gerät an, schalten Sie den Netzschalter ein und drücken Sie POWER. Folgen Sie dem Menü: Wählen Sie die OSD-Sprache, das Land und den Empfangstyp (Satellit, terrestrisch oder Kabel). Bestätigen Sie mit OK.

Wie suche ich Satellitensender?

Drücken Sie INPUT und wählen Sie Satellit. Gehen Sie zu Menü > Kanal > Automatische Suche (Satellit). Wählen Sie den Satelliten, den Sendertyp (alle oder FTA) und starten Sie die Suche.

Kann ich den Fernseher mit einer DVB-T-Antenne verwenden?

Ja, schließen Sie eine DVB-T-Antenne an den ANT-IN-2-Eingang an. Wählen Sie dann die Quelle Antenne über INPUT aus und gehen Sie zu Menü > Kanal > Automatische Suche (terrestrisch).

Wie verbinde ich ein Bluetooth-Gerät?

Gehen Sie zu Menü > Ton > Bluetooth, aktivieren Sie es und wählen Sie Suchen. Wählen Sie Ihr Gerät aus der Liste und drücken Sie Paaren. Der Ton wird dann an das Bluetooth-Gerät übertragen.

Wie spiele ich Mediendateien von einem USB-Stick ab?

Schließen Sie den USB-Stick an, drücken Sie INPUT und wählen Sie MEDIA. Wählen Sie den Dateityp (FOTO, MUSIK, VIDEO). Navigieren Sie in den Ordnern, wählen Sie eine Datei und drücken Sie OK, um die Wiedergabe zu starten.

Wie stelle ich die automatische Abschaltung (Timer) ein?

Drücken Sie die SLEEP-Taste auf der Fernbedienung oder gehen Sie zu Menü > Zeit > Einschlaf-Timer. Wählen Sie eine Dauer (10, 20, 30 Minuten usw.). Nach Ablauf dieser Zeit schaltet sich der Fernseher automatisch aus.

Wie aktiviere ich die Kindersicherung?

Gehen Sie zu Menü > Sperre. Aktivieren Sie System sperren (Standard-Passwort 0000). Sie können bestimmte Kanäle mit der grünen Taste sperren oder eine Altersgrenze unter Kindersicherung festlegen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (ersetzen Sie sie bei Bedarf). Stellen Sie sicher, dass Sie weniger als 5 Meter entfernt und in einem Winkel von 30° zum Sensor sind. Vermeiden Sie direktes starkes Licht auf den Sensor.

Wie aktualisiere ich die Software des Fernsehers?

Laden Sie die neueste Firmware von www.megasat.tv herunter und kopieren Sie sie in das Stammverzeichnis eines formatierten USB-Sticks. Schließen Sie den Stick an, gehen Sie zu Menü > Optionen > Software-Update (USB) und bestätigen Sie. Der Fernseher startet automatisch neu.

Wie installiere ich ein CI+-Modul für Pay-TV?

Stecken Sie die Smartcard in das CI+-Modul (Chip nach oben). Drücken Sie das Modul in den Common-Interface-Steckplatz, bis es einrastet. Führen Sie diesen Vorgang nach der Sendersuche durch. Die Aktivierung kann einige Minuten dauern.

BEDIENUNGSANLEITUNG Royal Line II 22 Deluxe MEGASAT

1. Sicherheitshinweise 03

2. Lieferumfang 03

3. Standfußmontage 04

4. Bezeichnungen

4.1 Frontansicht und Ansicht von oben 06

4.2 Anschlüsse 07

4.3 Fernbedienung 08

1. Erstinstallation....09

6. Grundfunktionen

6.1 Eingangsquelle wählen 10

6.2 Navigation im Hauptmenü....10

7. Das Hauptmenü

7.1 Kanal 11

7.1.1 Automatische Suche (Satellit)....11

7.1.2 Manuelle Suche (Satellit)....12

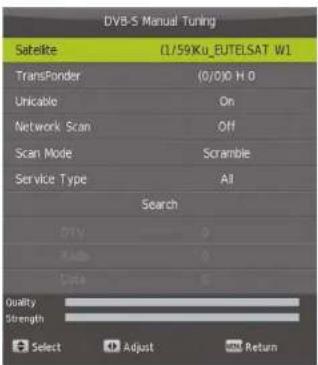

7.1.3 ATV Manuelle Suche (Analoge Sendersuche).... 12

7.1.4 Programme bearbeiten....13

7.1.5 Satelliten bearbeiten....14

7.1.6 Signalinformationen 15

7.1.7 CI Informationen 16

7.1.8 5V Antennenspannung....16

7.1.9 Software-Update (USB) 16

7.1.10 Automatische Suche (Terrestrisch)....17

7.1.11 Manuelle Suche (Terrestrisch)....17

7.1.12 Automatische Suche (Kabel) 18

7.1.13 Manuelle Suche (Kabel) 18

7.2 Bild 19

7.3 Ton 20

7.4 Uhrzeit 21

7.5 Optionen....22

7.6 Sperren 23

8. Multimediaibetrieb (USB)

8.1 Fotos 24

8.2 Musik 25

8.3 Filme 26

1. EPG Menü (Programmführer) 27

2. Cl+ Schacht zur Pay-TV Erweiterung 28

3. Fehlerbehebung 29

4. Technische Daten 30

1. Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100\~240 V, 50/60Hz, DC 9\~36 Volt.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen.

Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus.

Erstickungsgefahr: Lassen Sie Kindernicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizen-

ziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

2. Lieferumfang

Bitte überprüfen Sie, ob die folgenden Teile in der Verpackung enthalten sind. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. Fernseher 5. AV Adapter
2. Standfuß inkl. Schrauben 6. YUV Adapter
3. Fernbedienung 7. Bedienungsanleitung
4. Batterien

3. Standfußmontage

1. Für die Montage benötigen Sie folgende Teile


Fernseher 4x Schrauben Standfuß

Hinweis:

Bevor Sie den Standfuß montieren, überprüfen Sie bitte ob alle Teile vollständig und keine sichtbaren Schäden vorhanden sind. Wenn ein Teil fehlen sollte oder beschädigt ist, wenden Sie sich bitte an Ihren Fachhändler.

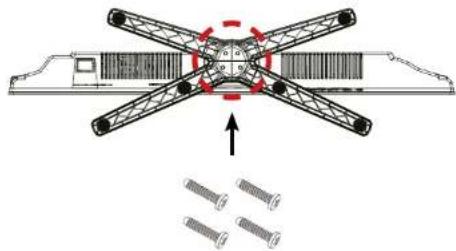

2. So montieren Sie den Standfuß

Legen Sie den Fernseher auf eine flache, weiche Unterlage (z. B. Decke, Schaumstoff, ...) um Schäden am Fernseher, bzw. Display zu vermeiden.

Stecken Sie den Standfuß wie abgebildet an den Fernscher.

Hinweis:

1. Vergewissern Sie sich, dass der Standfuß in die richtige Richtung zeigt.
2. Wenn der Standfuß nicht richtig angebracht wird, kann der Fernseher instabil werden und ggf. kippen.

04 05 DEUTSCH DEUTSCH

3. Standfußmontage

Benutzen Sie einen geeigneten Schraubendreher und befestigen Sie den Standfuß mit den beiliegenden Schrauben. Achten Sie darauf, dass die Schrauben richtig angezogen sind.

Der Fernseher kann NICHT nach hinten oder vorne geneigt werden, der Standfuß kann sonst beschädigt werden! Der Fernseher kann NICHT nach links oder rechts gedreht werden, der Standfuß kann sonst beschädigt werden!

4.1 Frontansicht und Ansicht von oben 4.2 Anschlüsse

Frontansicht Seitenansicht

Infrarotempfänger Empfänger für die Signale der Fernbedienung. LED Leuchte Drücken Sie die Powertaste um den TV ein oder aus zu schalten. ROT - Standby / BLAU - eingeschaltet Netzschalter Hauptschalter für die Stromversorgung

Die Funktionen der Tasten an der Gehäuseseite:

INPUT Drücken Sie die Taste um die Signalquelle zu wählen (z. B. DTV, DVD, HDMI, ...)

MENU Drücken Sie die Taste um in das Menü zu gelangen.

CH +/- Schaltet die Programme AUF/AB.

VOL +/- Regelt die Lautstärke lauter / leiser.

PLAY Abspielen / Pause im DVD Betrieb.

EJECT DVD auswerfen/laden.

POWER Schaltet den Fernseher ein, bzw. aus (Standby).

Hinweis:

Drücken Sie die Taste INPUT mehrfach, um die gewünschte Signalquelle zu wählen. Nach einer kurzen Wartezeit schaltet der TV auf die gewünschte Signalquelle um.

4. Bezeichnungen 4. Bezeichnungen

Ansicht Unterseite

POWER DC 0-36 Volt Ω COAX HDMI1 HDMI2 VGA SCART

POWER

Anschluss für 230 Volt Stromversorgung (DC 9\~36 Volt)

Kopfhörer

Ausgang für Kopfhörer mit 3,5 mm Klinke

COAX

Digitaler Audio-Ausgang (koaxial)

HDMI 1

HDMI-Eingang

HDMI 2

HDMI-Eingang

VGA

Video-Eingang für VGA-Signale vom PC

SCART

Scart-Anschluss

Side view

ANT IN 1 ANT IN 2 MAX. 55mA DC 05V Common Interface min/YPbPr min AV PC Audio in USB/VI/SB2 FV:2.68mA

ANT IN 1

Eingang für Satellitenanntenne (13/18V max. 500 mA)

ANT IN 2

Anschluss für DVB-T Antenne oder Kabelfernsehen

Common Interface

Steckplatz für Cl / Cl + Module

Mini YPbPr

Komponenteneingang über Adapterkabel

Mini AV

AV Eingang (FBAS/Audio) über Adapterkabel

PC Audio in

Audioeingang für Tonsignale vom PC

USB 1 / USB 2

USB 2.0 Anschluss zur Medienwiedergabe oder zur

Aufnahme, bzw. Timeshiftfunktion (optional)

4. Bezeichnungen

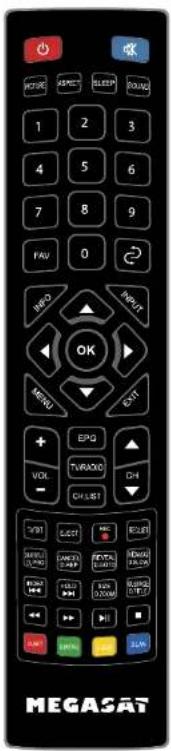

4.3 Fernbedienung

PCW-R Tonscher ein /ausschalten (Sundby)
MUTE Ton stummschafter
PICTURE Zu Bildvoreinstellungen wechseln
ASPECT Bildformat umschalten
SI+HP Automatischer Ausscheltümer einsstellen
SOUND Zu Tonvoreinstellungen wechseln
FAV Favoritenste anzeigen
ZIFFERNTASTEN	Zur Eingabe von z B. Programmnummen
RETURN	Zurück zum letzten Programmplatz
INFO	Informatoren anzeigen
INPUT	Signalquelle auswählen
MHNU	Öffinci das Hauptmen
EXII	Das jeweilige Menü vorlassen
PFDLTASTEN	Zur Navigation im Lausctmend und DVD Menü, zum Programmwechsel und zur Laustärkenegelung
OK	Um eine Auswahl zu bestätigen / Programmliste
VOL I/	Laufstarke erhöhen / verringern
C I +/−	Programme wechseln
EPC	Elektronischer Programmführer
IV/RADIO	Zwischen IV und Radiozendem wechseln
C LLIST	Öffnet die Programmliste
TV/TXT	Vieotext aufrufen und beenden
EJECT Wirt die DVD aus (nur im DVD Modus möglich)
REC	Startet eine Aufnahme (optional)
RECLUST	Zeigt die Aufnahmel ste töptional
SUBTITLE / D.PRO	Untertitel ein-/ausblenden (wenn verfügbar)
	D.PRO bearbeitet die Wiedergabeliste im DVD Modus
CANCEL / D.REP	Umschalten zwischen Videotext / Termsprogramm
	D.REP Wiederhungsmodus im DVD Modus einstellen
REVAL / D.GOTO	Zeigt verdeckte Informationen im Videotext
	D.GOTO Spielt ihre Lieblingstiel / Kapitel
N.CAM/A2 / D.SLOW	Zu Nicam/A2 wechseln
	D.SLOW spielt DVDs in Zeitrupe ab
INDEX	Raft die INDEX Seite im DVD Menü auf
HOLD	Hält den Untersenwechsel im Videotext an
SIZE / D.ZOOM	Vergrößem Sie die Ober- und Unterselte im Videotext
	D.ZOOM wählt einen Bilsausschnitt im DVD Modus
SUBFACE / D.TITLE	Unterseten im Videotext aufrufen/beenden
	D.TITLE zeigten DVD Titel im DVD Menü
◀◀ / ▶◀◀	Vorheriges Kapitel / Nächstes Kapitel
◀◀ / ▶◀◀	Vorwärts spulen / Rückwärts spulen
▶II	Start / Pause
■	Stop
D.SET:	DVD System Einstellungen
D.MENU:	DVD Menü aufrufen
D.SUB:	DVD-Untertel aufrufen
D.LAN:	Sprachen/Tonspuren im DVD Modus wechseln

5. Erstinstallation

1. Verbinden den Fernseher mit der Stromversorgung und schalten Sie den Netzschalter an der Unterseite des Gehäuses ein. Der Fernseher befindet sich nun im Standby Modus (LED leuchtet ROT).
2. Drücken Sie die Power Taste an der Fernbedienung (LED leuchtet BLAU).
3. Nachdem der Fernseher gestartet ist, erscheint das Erstinstallationsmenü. Sie können nun folgende Einstellungen vornehmen:

- OSD Sprache: Wählen Sie Ihre Sprache. Zur Änderung nutzen Sie die ◀▶Tasten.

- Land: Wählen Sie das Land. Zur Änderung nutzen Sie die ◀▶Tasten.

Drücken Sie OK um die Eingaben zu bestätigen oder MENU um abzubrechen.

• TV Anschluss: Nutzen Sie die ◀▶Tasten um die Empfangsart zu wählen (Satellit, Antenne oder Kabel)

- Tuner Modus: Wählen Sie zwischen DTV (Digital) oder ATV (Analog)

Drücken Sie OK um die Eingaben zu bestätigen oder MENU um abzubrechen.

Beispiel im Satelliten-Betrieb

Hinweis: Nutzen Sie den Fernseher im Satelliten-Betrieb, können Sie bei der Erstinstallation alle Einstellungspunkte mit OK bestätigen!

- Standard Programmliste laden: Es wird die vorinstallierte Senderliste geladen.

- Fast Scan Mode: Durchsucht den Satelliten nach vordefinierten Programmen (auswählbar nach Providern).

- Standard Programmsuche: Im Satelliten-Betrieb wird die vorinstallierte Senderliste geladen. Hierbei können noch weitere Einstellungen wie z. B. Unicable eingestellt werden.

Bestätigen Sie Ihre gewählte Suchfunktion mit OK. Drücken nun Sie die ▲ Taste (Ja) um den Suchlauf zu starten. Mit der

▶ Taste (Nein) brechen Sie den Suchlauf ab.

6. Grundfunktionen

6.1 Eingangsquelle wählen 7.1 Kanal

Drücken Sie die INPUT-Taste auf der Fernbedienung um die Eingangsquelle zu wählen. Nutzen Sie die ▲/▼ Tasten oder die Tasten direkt am TV, um eine Quelle zu wählen. Drücken Sie OK um zu bestätigen.

Hinweis:

Bevor Sie die Quelle wählen vergewissern Sie sich, dass die Quelle betriebsbereit ist, da sonst kein Signal übertragen wird.

SIGNALQUELLE Antenna Kabel Satellit AT V SCART YFPuPr DVD PC HDMI 1 HDMI 2 OK

6.2 Navigation im Hauptmenü

Drücken Sie die MENÜ Taste um in das Hauptmenü zu gelangen. Es besteht aus weiteren Untermenüs:

• Kanal
  • Bild
  • Ton
  • Zeit
• Optionen
• Sperren

Sendersuche Adestzeitliche Sendersuche Programme barbeiten 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Sendersuche Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Südamerika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfrika Süfika

Navigieren Sie mit den ◀▶ Tasten durch die einzelnen Untermenüs. Drücken Sie die Enter Taste um in das jeweilige Untermenü zu gelangen. Drücken Sie MENÜ um einen Schritt zurück zu gehen, oder drücken Sie EXIT um das Menü komplett zu verlassen.

7. Das Hauptmenü

Im Menüpunkt Kanal können Sie nach neuen Programmen suchen, Programme bearbeiten oder Konfigurationen an Ihrer Empfangsart vornehmen.

Hinweis:

Die Untermenüs der Sendersuche unterscheiden sich je nach dem, was für eine Empfagsart Sie bei der Erstinstallation eingestellt haben (Satellit, Kabel oder Terrestrisch).

7.1.1 Automatische Suche (Satellit)

Bevor Sie eine Sendersuche starten vergewissern Sie sich, dass Sie sich auf der richtigen Eingangsquelle befinden. Drücken Sie hierzu die INPUT Taste auf der Fernbedienung und wählen Sie den Punkt „Satellit“.

Hinweis: Die automatische Sendersuche beinhaltet die gleichen Suchfunktionen wie bei der Erstinstallation (siehe Seite 9).

Satellit

Wählen Sie den gewünschten Satelliten für den Empfang

Kanal-Typ

Wählen Sie zwischen freie, verschlüsselte oder alle Kanäle

Service-Typ

Wählen Sie zwischen Alle, DTV (nur TV Programme) oder Radio (nur Radio Programme)

Suchmodus

Wählen Sie zwischen Blind Scan, Preset (Voreingestellt), Auto

Unicable

Wenn Sie Ihre Sat-Anlage mit Unicable betreiben, können Sie hier die Einstellungen für den Empfang vornehmen. Entnehmen Sie diese entsprechend den Angaben der Unicable-Anlage bzw. des Unicable-LNBs.

Suchen

Drücken Sie OK um die automatische Suche zu starten.

Satelliten Konfiguration Satellit (1/60)Ku_ASTRA 1N, 1KR, 1... Kanal Typ Alle Service Typ Alle Suchmodus Auto Unicable Aus Suchen Wahlen Andern Zurück

7. Das Hauptmenü

7.1.2 Manuelle Suche (Satellit)

Satellit

Wählen Sie den gewünschten Satelliten für den Empfang.

Transponder

Wählen Sie den gewünschten Transponder den Sie suchen möchten.

Unicable

Wenn Sie Ihre Sat-Anlage mit Unicable betreiben, können Sie hier die Einstellungen für den Empfang vornehmen. Entnehmen Sie diese entsprechend den Angaben der Unicable-Anlage bzw. des Unicable-LNBs.

Netzwerk Scan

Wählen Sie zwischen Ein (komplette Suche auf dem Satelliten) oder Aus (Suche auf der programmierten Transponderliste)

Kanal-Typ

Wählen Sie zwischen freie, verschlüsselte oder alle Kanäle.

Service-Typ

Wählen Sie zwischen Alle, DTV (nur TV Programme) oder Radio (nur Radio Programme)

Suchen

Drücken Sie OK um die manuelle Suche zu starten.

7.1.3 ATV Manuelle Suche (Analoge Sendersuche)

In diesem Menüpunkt wechseln Sie zur manuellen Suche der analogen Sender für DVB-T und DVB-C.

7.1.4 Programme bearbeiten

Löschen (ROTE Taste)

Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die ROTE Taste um es zu löschen.

Bewegen (GELBE Taste)

Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die GELBE Taste um es zu markieren. Bewegen Sie nun mit den Pfeiltasten das Programm an den gewünschten Programmplatz. Drücken Sie die Unter oder GELBE Taste um zu bestätigen.

Wenn Sie ein Programm markiert haben und drücken eine Ziffer auf der Fernbedienung, werden die jeweiligen Programme getauscht.

Übersprigen (BLAUE Taste)

Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die BLAUE Taste um es zu markieren. Wenn Sie die Senderliste „durchblättem“, wird dieses Programm in Zukunft übersprungen.

Favoriten (FAV Taste)

Wählen Sie mit den Pfelltasten ein Programm aus und drücken Sie die FAV Taste um es als Favorit zu markieren (zu erkennen an einem Herz Symbol). Wenn Sie von nun an im normalen TV-Betrieb die FAV Taste auf der Fernbedienung drücken, werden nur die Programme angezeigt, die Sie als Favorit markiert haben.

Programme bearbeiten 1 Das Erste HD 2 ZDF HD 3 RTL Television 4 ProSieben 5 PHOENIX HD 6 ANIXE HD 7 HSE24 HD 8 hr-fernsehen HD 9 PHOENIX 10 tagesechau24 Löschen Bewegen Übersp... NRS Auswahl 1/67 Fav MNG Zurück

7. Das Hauptmenü

7.1.5 Satelliten bearbeiten

In diesem Menü können Sie grundlegende Änderungen Ihrer Satellitenanlage vornehmen, Transpondern und Satelliten bearbeiten oder hinzufügen.

Satelliten löschen / hinzufügen

Löschen (ROTE Taste)

Löscht den ausgewählten Satelliten. Dieser Vorgang ist unwiderruflich.

Hinzufügen (GELBE Taste)

Fügen Sie einen neuen Satelliten hinzu. Geben Sie den Namen und die Orbit-Position des neuen Satelliten ein.

Satellit bearbeiten

Wählen Sie einen Satelliten aus und drücken Sie die OK-Taste um weitere Einstellungen vorzunehmen.

Folgende Einstellungen können Sie hier vornehmen:

LNB Typ

Ändern Sie hier den LNB Typ

DiSEqC 1.0

Wählen Sie zwischen Kein, LNB 1 bis LNB 4

DiSEqC 1.1

Wählen Sie zwischen Kein, LNB 1 bis LNB 16

22 KHz

Setzen Sie die 22 KHz Einstellung auf ein oder aus.

Transponder

Öffnet die Transponderliste. Nutzen Sie die ROTE Taste um den ausgewählten Transponder zu löschen. Mit der GELBEN Taste fügen Sie einen Transponder hinzu.

Satellite
(01/59) Ku_ASTRA 1M1KR.1L.6hIL	019.2 E
(02/59) Ku_ASTRA 2A.2B.2D	028.2 E
(03/59) Ku_ASTRA 1E.1G.3A	023.5 E
(04/59) Ku_NLESAT 101.10	007.0 W
(05/59) Ku_EUTELSAT W3A	007.0 E
(06/59) Ku_EUTELSAT W1	010.0 E
(07/59) Ku_BADR-2.3.4/EURO	026.0 E
(08/59) Ku_EUTELSAT SESAT	036.0 E
(09/59) Ku_EUTELSAT W2	016.0 E
(10/59) Ku_EXPRESS AML	040.0 E
[THBX]

Satellite
Satellite Name	ASTRA 1H1KR...
Orbit Position	019.2 E
LNB Type	Universal
DISEqC1.0	Off
DISEqC1.1	Off
Tone 22K+R	AUTO
TransPonder
Unicable Setting	On
Mxtor	DISEqC1.2

7. Das Hauptmenü

Hinweis:

Wenn neue Sender verfügbar sind, diese sich aber nicht in Ihrer TV Liste befinden, gehen Sie wie folgt vor:

1. Finden Sie die Frequenz des neuen Senders heraus (z.B. auf „www.satindex.de“).
2. Gehen Sie in das Hauptmenü Kanal -> Satelliten bearbeiten
3. Wählen Sie den Satelliten (z. B. Astra 19.2E) und bestätigen Sie mit OK.
4. Öffnen Sie nun die Transponder-Liste.
5. Drücken Sie die GELBE Taste um einen Transponder hinzuzufügen.
6. Geben Sie die entsprechenden Daten ein (z. B.: 12.188 H 27.500)
7. Drücken Sie die MENÜ-Taste, um den neuen Transponder zu speichern.
8. Suchen Sie nun manuell nach neuen Sendern.

Siehe Punkt 7.1.2 Manuelle Suche (Satellit)

Unicable Einstellungen

Nutzen Sie den TV mit einem Unicable-System, können Sie hier die entsprechenden Daten eingeben.

Motor

Wählen Sie zwischen Aus, DiSEqC 1.2 oder 1.3 (USALS)

Band

Wählen Sie zwischen KU- und C-Band.

Hinweis: In den Antenneneinstellungen müssen Sie in der Regel keine Änderungen vornehmen. Es wird empfohlen, dass nur erfahrene Benutzer Einstellungen ändern.

7.1.6 Signalinformationen

In diesem Menü sehen Sie diverse Informationen über den jeweiligen Transponder, bzw. Sender. Signalqualität und -pegel können hier abgelesen werden.

Signalinformation ASTRA 1H,1KR,1L,1M 11494 H 22000 Qualität 47 Signal 100

7. Das Hauptmenü

7.1.7 CI Informationen

In diesem Menü erhalten Sie Informationen über das eingesteckte CI Modul, bzw. über die Smartcard (falls vorhanden).

Hinweis:

Die CI Informationen sind nur aktiv, wenn ein CI Modul eingesteckt ist.

CI-Informationen Hauptmenü PIN-Code Änderung Smartcard-Informationen Menüsprache Modul-Informationsen Software aktualisieren Drücken Sie OK um auszuwählen, oder EXIT um...

7.1.8 5V Antennenspannung

Wenn Sie eine DVB-T Antenne verwenden, können Sie hier die 5V-Spannung ein- oder ausschalten.

EIN. – Wenn Sie eine aktive DVB-T Antenne ohne separate Stromversorgung nutzen. AUS = Wenn Sie eine aktive DVB-T Antenne mit eigener Stromversorgung oder eine passive DVB-T Antenne nutzen.

7.1.9 Software-Update (USB)

Sollte es für den TV eine neue Firmware geben, können Sie diese hier aktualisieren. Die aktuellste Firmware finden Sie immer auf unserer Homepage www.megasat.tv

1. Kopieren Sie die Firmware in das Hauptverzeichnis eines formatierten USB Sticks (ohne Unterordner).
2. Stecken Sie den Stick in den USB Anschluss des Fernsehers.
3. Wählen Sie nun mit der Enter Taste Software Update (USB). Sie werden aufgefordert, ob Sie wirklich updaten mochten. Wählen Sie „ja“ oder „nein“ um abzubrechen.
4. Nachdem die Firmware aktualisiert wurde, startet der Fernseher neu und beginnt mit der Erstinstallation.

Hinweis: Sollte der Fernseher nicht automatisch neu starten, schalten Sie ihn bitte am Netzschalter aus und wieder ein.

7. Das Hauptmenü

7.1.10 Automatische Suche (Terrestrisch)

Bevor Sie eine Sendersuche starten vergewissern Sie sich, dass Sie sich auf der richtigen Eingangsquelle befinden. Drücken Sie hierzu die INPUT Taste auf der Fernbedienung und wählen Sie den Punkt „Antenne“.

Hinweis:

Vergewissem Sie sich, dass eine geeignete DVB-T-Antenne angeschlossen ist.

1. Wählen Sie das Land in dem Sie sich befinden (z. B. Deutschland) und drücken Sie die OK Taste.
2. Anschließend startet die automatische Sendersche.

Channel Tuning TV : 0 Program(s) DTV : 0 Program(s) Radio : 0 Program(s) Data : 0 Program(s) 6 % Freq: 93.25 MHz (TV)

7.1.11 Manuelle Suche (Terrestrisch)

Bei der manuellen DVB-T-Suche können Sie jede Frequenz (Kanal) einzeln absuchen. Wählen Sie mit den ◀▶ Tasten den gewünschten Kanal und drücken Sie die OK Taste um mit der Suche zu beginnen.

DTV Manual Tuning VHF CH 5 NO SIGNAL Bed 177 500MHz Good

7. Das Hauptmenü

7.1.12 Automatische Suche (Kabel)

Bevor Sie eine Sendersuche starten vergewissem Sie sich, dass Sie sich auf der richtigen Eingangsquelle befinden. Drücken Sie hierzu die INPUT Taste auf der Fernbedienung und wählen Sie den Punkt „Kabel“.

DVB-C Scan Menu
Scan Mode	Network Scan
Frequency	770000
Network ID	65535
Symbol(ks/s)	6900

Wählen Sie beim Suchmodus zwischen „Voll“ oder „Netzwerk Scan“. Bei „Voll“ wird die Standard-Suche verwendet, bei „Netzwerk Scan“ können Sie u.a. die Frequenz oder Netzwerk ID einstellen.

Drücken Sie anschließend OK und wählen Sie das entsprechende Land in dem Sie sich befinden (z. B. Deutschland).

Anschließend startet die automatische Sendersche.

7.1.13 Manuelle Suche (Kabel)

Bei der manuellen DVB-C-Suche können Sie jede Frequenz (Kanal) einzeln absuchen. Wählen Sie mit den ◀▶ Tasten die gewünschte Frequenz. Drücken Sie die OK Taste auf Suche um mit der Suche zu beginnen.

Frequency	770000
Symbol(ks/s)	4900
OAM Type	OAM 16
Search

7. Das Hauptmenü

7.2 Bild

Im Menüpunkt Bild können Sie grundlegende Einstellungen über das TV Bild vornehmen. Nutzen Sie voreingestellte Einstellungen oder legen Sie Ihre eigenen Werte fest.

Bildmodus Wählen Sie eine voreingestellte Bildeinstellung

Kontrast Stellen Sie den Kontrastwert ein

Helligkeit Stellen Sie den Helligkeitswert ein

Farbe Stellen Sie den Farbwert ein

Farbton Stellen Sie den Farbton ein

Schärfe Stellen Sie die Schärfe ein

Farbtemperatur Stellen Sie die Farbtemperatur ein

Bildformat Stellen Sie das passende Bildformat ein.

Rauschreduktion Stellen Sie die Rauschunterdrückung ein

Dynamic CR Stellen Sie die dynamische Kontrastverhältnis ein oder aus.

Hinweis:

Die Einstellungen wie Kontrast, Helligkeit, usw. können nur bearbeitet werden, wenn Sie sich bei den Bildeinstellungen im Modus „Persönlich“ befinden.

7. Das Hauptmenü

Im Menüpunkt Ton können Sie grundlegende Einstellungen über den Ton vornehmen. Nutzen Sie voreingestellte Einstellungen oder legen Sie Ihre eigenen Werte fest.

Ton Modus Wählen Sie ein voreingestelltes Ton-Profil

120 Hz - 10 KHz Stellen Sie die Höhen und Bässe ein.

Balance Stellen Sie die Balance zwischen rechten und linken Kanal ein

Auto. Lautst. Stellen Sie auf EIN, um bei leiseren Sendern die Lautstärke automatisch anzupassen

Surround Sound Aktivieren Sie den Surround Sound, wenn Sie den TV an eine externe Surroundanlage angeschlossen haben.

SPDIF Mode Aktivieren Sie hier den digitalen Audioausgang.

AD Auswahl Diese Option ist für sehgeschwächte Personen. Bei Aktivierung werden Szenen ohne Ton durch einen Sprecher beschrieben. (abhängig vom jeweiligen Sender, bzw. Sendung)

Hörgeschädigt Diese Option ist nur aktiviert, wenn die AD Auswahl eingeschaltet wurde und regelt die Lautstärke des Sprechers.

Bluetooth Nutzen Sie diese Funktion um die Audiosignale an externe Bluetooth-Geräte zu übertragen.

Bluetooth-Betrieb

1. Aktivieren Sie die Option Bluetooth (Ein).
2. Navigieren Sie auf „Suchen“ und drücken Sie OK.
3. Gefundene Bluetooth-Geräte werden anschließend in einer Liste angezeigt.
4. Wählen Sie Ihr Bluetooth-Gerät und drücken Sie auf „Paaren“.
5. Das Bluetooth-Gerät ist nun mit dem TV verbunden und überträgt die Audio-Signale. Hinweis: Wird der Ton über das Bluetooth-Gerät ausgegeben, sind die Lautsprecher des Fernschers deaktiviert.

7. Das Hauptmenü

7.4 Zeit7.3 Ton

Im Menüpunkt Uhrzeit können Sie die Uhrzeit des Fernsehers sowie diverse andere automatische Funktionen einstellen.

Uhr Stellen Sie hier die aktuelle Uhrzeit und das Datum ein.

Ausschaltzeit Stellen Sie die Uhrzeit ein, wann sich der Fernseher automatisch ausschalten soll.

Einschaltzeit Stellen Sie die Uhrzeit ein, wann sich der Fernseher automatische einschalten soll. Wählen Sie mit den Pfeiltasten, wann es erfolgen soll: einmal, täglich, Mo-Fr, Mo-Sa, Sa-So, Sonntag

Schlaf-Timer Stellen Sie die Minuten ein, wann sich der Fernseher automatisch ausschalten soll. Wählen Sie zwischen Aus, 10, 20, 30, 60, 90, 120, 180 oder 240 Minuten. Diese Funktion können Sie auch über die SLEEP Taste auf der Fernbedienung erreichen (drücken Sie die SLEEP Taste mehrfach um zwischen den Zeiten zu wechseln.

Auto Standby Stellen Sie die Stunden ein, nachdem sich der Fernseher automatisch abschalten soll, wenn keine Bedienung am Gerät oder an der Fernbedienung erfolgt. Wählen Sie zwischen AUS, 3, 4 oder 5 Std.

Zeitzone Wählen Sie die Zeitzone in der Sie sich befinden.

OSD Zeit Stellen Sie die Sekunden ein, wie lange das Bildschirmmenü eingebelendet bleiben soll. Wählen Sie zwischen Aus oder zwischen 10-60 Sekunden.

7. Das Hauptmenü

Im Menüpunkt Konfiguration können Sie grundlegende Einstellungen des Fernsehers vornehmen.

OSD Sprache Wählen Sie die Sprache des Bildschirmmenüs

Audiosprache Wählen Sie die bevorzugte Audiosprache der TV Sender

Untertitelspr. Wählen Sie die bevorzugte Untertitelsprache der TV Sender

Hörgeschädigt Diese Option ist nur aktiviert, wenn die AD Auswahl eingeschaltet wurde und regelt die Lautstärke des Sprechers.

Zurücksetzen Setzt den Fernseher zurück in die Werkseinstellung. Alle Daten die Sie vorgenommen haben gehen hierbei verloren.

Erstinstallation Starten Sie die Erstinstallation des Fernsehers (siehe Seite 9)

ECO Modus Wählen Sie zwischen Home Mode (Energiearmer Modus) oder Shop Mode (höherer Stromverbrauch)

Blauer Bildschirm Zeigt beim Umschalten einen blauen Bildschirm.

7. Das Hauptmenü

7.6 Sperren7.5 Optionen

Im Menüpunkt Schutz können Passwörter zur Sendersperre vergeben, einen Jugenschutz hinzufügen oder einen Hotelmodus konfigurieren.

System sperren Wählen Sie EIN, um den die Passwortsperre zu aktivieren. Das Standardpasswort ist: 0000

Passwort ändern Ändern Sie das Standardpasswort. Geben Sie zunächst das aktuelle Passowort ein, anschließend ein neues. Dieses müssen Sie nochmals wiederholen.

Sender sperren Wählen Sie die Sender aus, die Sie sperren möchten. Wechseln Sie mit den Pfeiltasten auf das jeweilige Programm und drücken Sie die GRÜNE Taste um ein Programm zu sperren.

Jugendschutz Wählen Sie die Altersstufe zwischen 3 und 18 Jahren. Sollte ein Programm die Altersstufe überschreiten, wird das Passwort benötigt, um den Sender freizuschalten. Achtung: Diese Funktion ist abhängig vom jeweiligen Sender.

Tastensperre Aktivieren oder deaktivieren Sie die Tastensperre.

Hotel Mode In den Hoteleinstellungen können Sie den Fernseher so konfigurieren, dass Unbefugte keinen Zugriff auf bestimmte Funktionen haben.

Hotel Mode: Aktivieren oder Deaktivieren Sie den Hotel Mode. Quelle Sperren: Sperrt beliebige Eingangsquellen Startquelle: Wählen Sie die Quelle, mit der der TV starten soll. Startkanal: Wählen Sie den Kanal, mit der der TV starten soll. Lautstärke: Wählen Sie die Lautstärke, mit der der TV starten soll. Max Lautstärke: Wählen Sie die maximal einstellbare Lautstärke. Datenbank import.: Importieren Sie eine voreingestellte Datenbank. Datenbank export.: Exportieren Sie die aktuelle Datenbank. Sperre zurücksetzen: Löscht alle Hotel Einstellungen.

8. Multimediaabetrieb (USB)

Sie können über ihren Fernseher Multi-mediateilen, wie z. B. Fotos, Musik, Filme oder eBooks wiedergeben. Stecken Sie einen geeigneten USB Stick oder externe Festplatte in den USB Anschluss. Drücken Sie auf der Frembedienung INPUT und wechseln Sie mit den Pfeiltasten auf MEDIEN.

USB 2.0 MENU MUSIC FILM TEXT

8.1 Foto

Wechseln Sie in das Menü „Fotos“, anschließend erscheint das Foto-Menü mit der Ordner-Struktur. Wechseln Sie mit der Enter Taste in den Hauptordner C, anschließend werden alle Fotos vom USB Gerät angezeigt. Navigieren Sie mit den Pfeiltasten auf ein gewünschtes Foto. Eine kleine Vorschau, sowie diverse Daten des Fotos werden di

rekt in der Mitte des Bildschirms angezeigt. Um eine Diashow zu starten, markieren Sie mit der Enter Taste alle Bilder die Sie sich anschauen möchten. Markieren Sie keine Bilder, werden alle Bilder wiedergegeben. Starten Sie die Diashow mit der ▶Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
◀◀	Vorheriges Bild in der Wiedergabeliste anzeigen.
▶◀	Nächstes Bild in der Wiedergabeliste anzeigen.
■	Stoppt die Diashow.
💡	Wiederholt die Diashow.
♪	Spielt Musik zur Diashow ab (sofern sich Musik auf dem USB Stick befindet).
💡	Zeigt die aktuelle Playlist an.
💡	Zeigt die Wiedergabeliste an.
💡	Dreht das Bild im Uhrzeigersinn um 90°.
💡	Dreht das Bild gegen Uhrzeigersinn um 90°.
💡	Vergrößert das Bild.
💡	Verkleinert das Bild.
💡	Bewegt das Bild. Nutzen Sie hierzu die Pfeiltasten auf der Fernbedienung.

8. Multimediabetrieb (USB)

8.2 Musik

Wechseln Sie in das Menü „Musik“, anschließend erscheint das Musik-Menü mit der Ordner-Struktur. Wechseln Sie mit der Enter Taste in den Hauptordner C, anschließend werden alle Musik Dateien vom USB Gerät angezeigt.

Navigieren Sie mit den Pfeiltrasten auf eine gewünschte Musikdatei. Eine kleine Vorschau wie Titel oder Interpret werden auf dem Bildschirm angezeigt. Um die Wiedergabeliste zu starten, markieren Sie mit der Enter Taste alle Musikdateien die Sie hören möchten. Markieren Sie keine Musikdateien, werden alle Musikdateien wiedergegeben. Starten Sie die Wiedergabeliste mit der ►II Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
◀◀	Spult den aktuellen Titel zurück.
▶▶	Spult den aktuellen Titel vor.
◀◀◀	Vorheriger Titel der Wiedergabeliste wiedergeben.
▶◀◀	Nächster Titel der Wiedergabeliste wiedergeben.
■	Stoppt die Wiedergabe.
	Wiederholt die Wiedergabeliste.
◀◀X	Schaltet die Lautstärke auf Stumm.
	Zeigt die aktuelle Playlist an.
∫	Zeigt die Informationen über den aktuellen Titel an.
	Wechseln Sie zu einer bestimmten Zeit des aktuellen Titels.

8. Multimediaibetrieb (USB)

8.3 Film

Wechseln Sie in das Menü „Film“, anschließend erscheint das Film-Menü mit der Ordner-Struktur. Wechseln Sie mit der Enter Taste in den Hauptordner C, anschließend werden alle Filmdateien vom USB Gerät angezeigt.

Navigieren Sie mit den Pfeiltasten auf eine gewünschte Filmdatei. Eine kleine Vorschau sowie diverse Informationen werden auf dem Bildöschirm angezeigt. Um die Wiedergabeliste zu starten, markieren Sie mit der Enter Taste alle Filmdateien die Sie sehen möchten. Markieren Sie keine Filmdatei, werden alle Filmdateien wiedergegeben. Starten Sie die Wiedergabeliste mit der ▶II Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
	Spult den aktuellen Film zurück.
	Spult den aktuellen Film vor.
	Vorheriger Film der Wiedergabeliste wiedergeben.
	Nächster Film der Wiedergabeliste wiedergeben.
	Stoppt die Wiedergabe.
Aa	Wechseln Sie die Schriftart.
	Wiederholt die Wiedergabeliste.
	Stellen Sie die A-B-Wiederholung ein.
	Zeigt die aktuelle Playlist an.
	Zeigt die Informationen über das aktuelle Video an.
	Spielt das Video in Zeitlupe ab.
	Spielt das Video Bild für Bild ab (ein Tastendruck = ein Bild vorwärts).
	Wechseln Sie zu einer bestimmten Zeit des aktuellen Videos.
	Vergrößert das Video.
	Verkleinert das Video.
	Ändert das Videoformat.
	Bewegt das Video. Nutzen Sie hierzu die Pfeillasten auf der Fernbedienung.

II	Pausiert die aktuelle Wiedergabe.
	Spult den aktuellen Film zurück.
	Spult den aktuellen Film vor.
	Vorheriger Film der Wiedergabeliste wiedergeben.
	Nächster Film der Wiedergabeliste wiedergeben.
	Stoppt die Wiedergabe.
Aa	Wechseln Sie die Schriftart.
	Wiederholt die Wiedergabeliste.
	Stellen Sie die A-B-Wiederholung ein.
	Zeigt die aktuelle Playlist an.
	Zeigt die Informationen über das aktuelle Video an.
	Spielt das Video in Zeitlupe ab.
	Spielt das Video Bild für Bild ab (ein Tastendruck = ein Bild vorwärts).
	Wechseln Sie zu einer bestimmten Zeit des aktuellen Videos.
	Vergrößert das Video.
	Verkleinert das Video.
	Ändert das Videoformat.
	Bewegt das Video. Nutzen Sie hierzu die Pfeillasten auf der Fernbedienung.

9. EPG Menü (Programmführer)

Im Elektronischen Programmführer können Sie eine 7-Tage Vorschau aller Sender sehen (soweit der jeweilige Sender dies zur Verfügung stellt). Nutzen Sie die Pfeiltasten auf der Fernbedienung, um zwischen Programmen und Sendungen zu navigieren.

Drücken Sie die INFO Taste auf der Fernbedienung, um mehr Informationen zur jeweiligen Sendung zu erhalten.

PROGRAMM-FÜHRER
10:45 - 11:15 24 Nov 2016 Film/Drama mit Florian WeberLässt sich frisches Hoiz leichter spalten als altes? Kann man Radieschenblätter eigentlich auch essen? Und helfen Seesterne gegen Algen im Aquarium? Diese und viele weitere spannende und kuriose Fragen rund um den ganz normalen Alltag gibt es im Wissensquiz!
24 Nov 2016 10:55:10		24 Nov 2016
1 Das Erste HD	10:45-11:15 Meister des Alltags	Jetzt
2 ZDF HD	11:15-12:00 Wer weiß denn sowas?	Mehr
3 RTL Television	12:00-12:15 Tagesschau
4 ProSieben	12:15-13:00 ARD-Buffet
5 PHOENIX HD	13:00-14:00 ZDF-Mittagsmagazin
6 ANIXE HD	14:00-14:10 Tagesschau
7 HSE24 HD	14:10-15:00 Rote Rosen (2321)
8 hr-fernsehen HD	15:00-15:10 Tagesschau

Erklärung der Farbtasten

Programmiert eine Aufnahme (optional)
Zeigt weitere Informationen über die aktuell gewählte Sendung
Zeigt den aktuellen Zeitplan
Erinnert an eine Sendung

Erinnerung an eine Sendung

Möchten Sie eine Sendung nicht verpassen, ist diese Funktion sehr hilfreich. Wählen Sie mit den Pfeilasten den gewünschten Sender und die Sendung an der Sie erinnert werden möchten. Durch Drücken der BLAUEN Taste öffnet sich ein weiteres Fenster mit voreingestellten Daten. Diese können Sie beliebig anpassen. Wählen Sie zusätzlich, ob sie einmal, täglich oder wöchentlich an die Sendung erinnert werden möchten.

Hinweis:

Es kann vorkommen, dass die Programmzeitschrift keine oder nur teilweise Informationen bereitstellt. Es kann einige Minuten dauern bis die Daten aktualisiert werden.

10. Cl+ Schacht zur Pay-TV Erweiterung

Sie können mit dem Fernseher nicht nur frei empfangbare (Free to Air) Programme, sondern auch verschlüsselte Programme empfangen, sofern Sie im Besitz einer Smartcard und eines CI-Moduls des jeweiligen Programmanbieters sind.

1. Einsetzen der Smartcard in das CI Modul:

Stecken Sie die Smartcard vorsichtig in das CI Modul. Achten Sie darauf, dass der goldene Chip der Smartcard nach oben zeigt.

Modul: n das CI Modul. Chip der

2. Einsetzen des CI Moduls:

Das Modul muss nur 2-3 cm in den Cl+ Schacht gesteckt werden. Damit das CAM-Modul richtig einrastet, müssen Sie es am Ende etwas fester eindrücken. Dabei spüren Sie einen leichten Widerstand.

• Bitte installieren Sie das Cl+ Modul nachdem Sie den Sendersuchlauf abgeschlossen und alle anderen Einstellungen vorgenommen haben.
• Bei der ersten Verwendung kann es einige Minuten dauern, bis Modul und Smartcard aktiviert werden. Das Modul überprüft die Aktivierung ggf. bei jedem Einschalten des Fernseher erneut.
• Wird ein CI+ Modul verwendet, kann der Fernsehsender die Aufnahme/Timeshift von Sendungen verbieten oder (zeitlich) einschränken. Aufnahmen von Sendern, die CI+ benötigen, werden verschlüsselt auf dem USB-Gerät abgelegt. Die Aufnahmen können nicht auf andere Geräte übertragen werden. Die Einschränkungen bei der Aufnahme werden von den Fernsehsendem bestimmt, Gerätehersteller müssen sich an die Vorgaben halten.
• Das CI + Modul kann Bildschirmeinblendungen erzeugen. Bitte lesen Sie dazu das Handbuch des Moduls.

11. Fehlerbehebung

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendienst wenden.

TV lässt sich nicht einschalten	Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist.Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV Gerät angeschlossen ist.Der elektronische Schaltkreis wurde evtl. zurückgesetzt. Ziehen Sie das Netzteil aus der Steckdose, warten Sie 1 Minute, und schließen Sie dann den Stecker wieder an.
Kein Bild• Überprüfen Sie, ob	das Antennenkabel korrekt angeschlossen ist.Überprüfen Sie, ob der richtige Eingang ausgewählt wurde; verwenden Sie die Taste INPUT.Überprüfen Sie die Helligkeit- und Kontrasteinstellungen im Bildeinstellungen.
Kein Ton• Überprüfen Sie, ob	der Ton ausgeschaltet oder die Stummschaltung aktiviert ist (MUTE).Erhöhen Sie vorsichtig die Lautstärke.Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind.
Schlechte Bildqualität• Prüfen	Sie, ob der korrekte Eingang ausgewählt ist; verwenden Sie die Taste INPUT.Überprüfen Sie die Verbindung zum Fernsehgerät.Überprüfen Sie die Vidcocinstellungen.
Bild zu gross/klein o. verzerrt•	Benutzen Sie die Taste ASPLCT, um die Darstellung des Bildes zu ändern.
Fernbedienung reagiert nicht•	Wechseln Sie die Batterien.Benutzen Sie die Fembedienung in der spezifizierten Reichweite (max. 5 Mieter und 30°)Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.

1. Technische Daten

	Royal Line II 19	Royal Line II 22	Royal Line II 24
Display	I HD Display (PicoIdlass: 1)
Bildsch mgröbe	18,5 Zoll (47 cm)	21,5 Zoll (54,6 cm)	23,6 Zoll (59,9 cm)
Auflösung	1356 x 768	1920 x 1080	1920 x 1080
Kontrasverhältnis	1000 : 1	1000 : 1	1000 : 1
He liqueitswert	200 cd/m2
Beitrachtungswinkel	178" (horizontalt) / 178" (ventika)
Tuner	DVB-S / -52 / -C / -C2 / -T / -T2 (-1265/-IEVC)
Antemten Imcedanz	75Ω
C. I Slo. (HD+ ready)	ja
Bluntioxah	4,7
Abspielformate Fotos	JPG, JPEG, BMP, PNG
Abspielformate Musik	MP3, WMA, M4A, AAC
Abspielformate Filme	MPG, AVI, TS, MOV, MKV, DAT, MP4, VOB, RM, RMWB
DVD Player	ja
Abspielformate DVD	DVD / DVD+RV=RW / DVD-R/RW / VCD / CD / CD-R/RW
PC Anschluss (D-Suc)	1x
USB Anschluss	2x
Audio Ausgang (S/PDIF)	1x
Audio Ausgang 3,5 mm Klinke	1x
Audio Eingang 3,5 mm Klinke	1x
HDMI Anschluss	2x
Scart Anschluss	1x
Video/Audio (mit Adapter)	1x
YUV (mit Adapter)	1x
Mechanischer Netzschalter	1x
Lautsorecher	1x
VESA Standard	100 x 100 mm
Stromversorgung	AC 100-240 Volt, 50/601 z/DC 12 Volt, 3 A(9-36 Volt stabili siert)
Stromverbrauch im Betrieb	17 Watt	21 Watt	24 Watt
Stromverbrauch im Stanchy	<0,5 Watt
Energieeffizienzklasse	A
Abmessungen mit Fuß (BV/H/T)	443 x 315 x 180mm	517 x 360 x 160 mm	560 x 385 x 180 mm
Abmessungen ohne Fuß (BV/H/T)	443 x 276 x 45,5 mm	517 x 320 x 48,5 mm	560 x 345 x 46,5 mm
Gewicht-I	3,0 kg	3,4 kg	4,2 kg

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet:

Megasat Royal Line II 19 Deluxe (Art-Nr. 240080)

Megasat Royal Line II 22 Deluxe (Art-Nr. 210081)

Megasat Royal Line II 24 Deluxe (ArL-Nr. 240082)

Die Konformitätserklärung zu diesem Produkt liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

Die Konformitätserklärung können Sie auf unserer Homepage downloaden: www.megasat.tv/downloads

PRODUKTREGISTRIERUNG

Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt.

Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv

Das Formular finden Sie unter Support ⇒ Produktregistrierung

WEEE Reg.-Nr. DE70592344

Version 1.4 (June 2020) // Technische Änderungen, Druckfehler und Irrümer vorbehalten. Megasat Werke GmbH | industriestraße 4a D-976 8 Niederlauer | www.megasattv| info@megasattv

MEGASAT

DELUXE MEGA SAT

Royal Line II Deluxe (19 / 22 / 24)

User manual

ContentContent

Sendersuche Adeutsliche Sendersuche Programme barbelten Tensions Signatorenquote Clickaufsümlanen Stand Konfpreisen

Satelliten Konfiguration Satellit (1/60)Ku_ASTRA 1N, 1KR, 1... Kanal Typ Alle Service Typ Alle Suchmodus Auto Unicable Aus Suchen Wählen Ändem Zurück

7. The Main Menu

7.1.2 Manual Search (Satellite)

Satellite

Programme bearbeiten 1 Das Erste HD 2 ZDF HD 3 RTL Television 4 ProSieben 5 PHOENIX HD 6 ANIXE HD 7 HSE24 HD 8 hr-fernsehen HD 9 PHOENIX 10 tagesschau24 Löschen Bewegen Übersp... Auswahl 1/67 Fav MENS Zurück

7. The Main Menu

7.1.5 Edit Satellite

CI-Informationen Hauptmenü PIN-Code Änderung Smartcard-Informationen Mendesprache Modul-Informationen Software aktualisieren Drücken Sie OK um auszuwählen, oder EXIT um...

Note:

PROGRAMM-FÜHRER
10:45 - 11:15 24 Nov 2016 Film/Drama mit Florian WeberLässt sich frisches Holz leichter spalten als altes? Kann man Radleschenblätter eigentlich auch essen? Und helfen Seesterne gegen Algen im Aquarium? Diese und viele weitere spannende und kurlose Fragen rund um den ganz normalen Alltag gibt es im Wissensquiz!
24 Nov 2016 10:55:10		24 Nov 2016
1 Das Erste HD	10:45-11:15 Meister des Alltags	Jetzt
2 ZDF HD	11:15-12:00 Wer weiß denn sowas?	Mehr
3 RTL Television	12:00-12:15 Tagesschau
4 ProSieben	12:15-13:00 ARD-Buffet
5 PHOENIX HD	13:00-14:00 ZDF-Mittagsmagazin
6 ANIXE HD	14:00-14:10 Tagesschau
7 HSE24 HD	14:10-15:00 Rote Rosen (2321)
8 hr-fernsehen HD	15:00-15:10 Tagesschau

WEEE Reg.-Nr. DE70592344

Sendersuche Adestrechte Sendersuche Programme barbelten Tensions Signatorenquote Clickaufbauzen Südell Konzyperten

Satelliten Konfiguration Satellit (1/60)Ku_ASTRA 1N, 1KR, 1... Kanal Typ Alle Service Typ Alle Suchmodus Auto Unicable Aus Suchen Wahlen Andern Zurück

7. Menu principal 7. Menu principal

7.1.2 Recherche manuelle (satellite)

Satellite

Programme bearbeiten 1 Das Erste HD 2 ZDF HD 3 RTL Television 4 ProSieben 5 PHOENIX HD 6 ANIXE HD 7 HSE24 HD 8 hr-fernsehen HD 9 PHOENIX 10 tagesechau24 Löschen Bewegen Übersp... NRS Auswahl 1/67 Fav MNG Zurück

7. Menu principal

CI-Informationen Hauptmenü PIN-Code Änderung Smartcard-Informationen Mendsprache Modul-Informationen Software aktualisieren Drücken Sie OK um auszuwählen, oder EXIT um...

Remarque:

Mode ECO Wählen Sie zwischen Home Mode (Energiearmer Modus) oder Shop Mode (höherer Stromverbrauch)

PROGRAMM-FÜHRER
10:45 - 11:15 24 Nov 2016 Film/Drama mit Florian WeberLässt sich frisches Hoiz leichter spalten als altes? Kann man Radieschenblätter eigentlich auch essen? Und helfen Seesterne gegen Algen im Aquarium? Diese und viele weitere spannende und kuriose Fragen rund um den ganz normalen Alltag gibt es im Wissensquiz!
24 Nov 2016 10:55:10		24 Nov 2016
1 Das Erste HD	10:45-11:15 Meister des Alltags	Jetzt
2 ZDF HD	11:15-12:00 Wer weiß denn sowas?	Mehr
3 RTL Television	12:00-12:15 Tagesschau
4 ProSieben	12:15-13:00 ARD-Buffet
5 PHOENIX HD	13:00-14:00 ZDF-Mittagsmagazin
6 ANIXE HD	14:00-14:10 Tagesschau
7 HSE24 HD	14:10-15:00 Rote Rosen (2321)
8 hr-fernsehen HD	15:00-15:10 Tagesschau

WEEE Reg.-Nr. DE70592344
