BEDIENUNGSANLEITUNG 09860 Cleanmaxx

Bestimmungsgemäßer Gebrauch ____ 4

Sicherheitshinweise ____ 4

Lieferumfang 6

Geräteübersicht 7

Grundlegende Funktionen ____ 8

Vor dem ersten Gebrauch 8

Benutzung 10

Reinigung, Wartungstätigkeiten und Aufbewahrung 11

Pfl ege 11

Fehlerbehebung 12

Technische Daten 12

Entsorgung 13

Symbolerklärung

Sicherheitshinweise:

Lesen Sie diese aufmerksam durch und halten Sie sich an sie, um Personen- und Sachschäden zu vermeiden.

Ergänzende Informationen

Bedienungsanleitung vor Gebrauch lesen!

Schutzklasse II

Nur in Innenräumen verwenden!

sichere elektrische Trennung (Transformator)

Polarität des Hohlsteckers (Netzteil)

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für diesen Saugroboter entschieden haben.

Lesen Sie vor dem ersten Gebrauch des Gerätes die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Anleitung mitzugeben.

Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden.

Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Webseite:

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist zum Aufsaugen von normalem Hausstaub auf Teppichen und Hartböden vorgesehen. Es ist nur für den privaten Gebrauch in Innenräumen und nicht für den gewerblichen Einsatz geeignet.
• Das Gerät ist nicht für Plüsch- / Hochfl orteppiche geeignet.
• Saugen Sie auf keinen Fall folgende Dinge auf:
  -Flüssigkeiten oder nasse Stoffe
  –glühende Asche, Zigarettenkippen, Streichhölzer etc.
  -chemische Substanzen (z.B. Säuren, Reinigungsmittel)
  -brennbare oder entzündliche Stoffe
  -sehr feinen Staub (z. B. Betonstaub) oder Toner
  –spitze, harte Gegenstände, wie z. B. größere Glassplitter

- Nutzen Sie das Gerät nur wie in der Anleitung beschrieben. Jede weitere Verwendung gilt als bestimmungswidrig.

- Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß.

Sicherheitshinweise

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden.

- Kinder jünger als 8 Jahre und Tiere sind vom Gerät und der Anschlussleitung fernzuhalten.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen und / oder sich mit dem Gerät verletzen. Sie dürfen sich nicht auf das Gerät setzen oder es als Rutscheauto verwenden.

Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.

■ Tauchen Sie das Gerät, das Netzkabel und den Stecker niemals in Wasser oder andere Flüssigkeiten ein und stellen Sie sicher, dass diese nicht in Wasser fallen oder nass werden können.

- Wenn das Gerät, die Anschlussleitung oder der Stecker des Gerätes beschädigt ist, muss es durch den Hersteller oder Kundenservice oder eine ähnlich qualifizierte Person (z. B. Fachwerkstatt) ersetzt werden, um Gefährdungen zu vermeiden.

Verletzungsgefahren

■ Halten Sie Kinder und Tiere vom Gerät und Verpackungsmaterial fern. Es besteht Verletzungs- und Erstickungsgefahr!

Stromschlag- und Brandgefahr

Benutzen Sie das Gerät nicht, wenn leicht entzündliche Gase in der Luft vorhanden sind.

- Berühren Sie das Gerät nicht mit feuchten Händen. Betreiben Sie es nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit.

■ Saugen Sie niemals Flüssigkeiten auf. Füllen Sie keine Flüssigkeiten in den Staubbehälter.

Lagern Sie das Gerät nur in trockenen Innenräumen.

■ Bei Schäden/Störungen (z. B. ungewöhnliche Geräusche, Geruch- oder Rauchentwicklung) schalten Sie das Gerät sofort aus.

- Tragen oder ziehen Sie das Netzteil nicht am Kabel, behandeln Sie das Kabel immer mit Achtsamkeit. Vermeiden Sie es, das Kabel in Türen einzuklemmen, über scharfe Kanten oder Ecken zu ziehen. Halten Sie das Kabel fern von heißen Flächen.

Schließen Sie das Netzteil nur an eine Steckdose an, deren Netzspannung mit den Angaben auf dem Typenschild übereinstimmen. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich bleiben.

Überprüfen Sie das Gerät im Interesse Ihrer eigenen Sicherheit vor jeder Inbetriebnahme auf Beschädigungen. Benutzen Sie es nur, wenn das Gerät keine Schäden aufweist!

- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, –bei Gewitter,

–bei Fehlern des Netzteils / der Ladestation,

–wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangt sind.

Um den Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen. Fassen Sie den Netzstecker nur mit trockenen Händen an.

Gefahr durch aufl adbare Batterien (Akkus)

- Akkus können beim Verschlucken lebensgefährlich sein. Wurde ein Akku verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

- Prüfen Sie vor dem Einlegen des Akkupacks, ob die Kontakte sauber sind, und reinigen Sie sie gegebenenfalls.

■ Verwenden Sie nur den in den technischen Daten angegebenen Batterietyp.

Sollte der Akku ausgelaufen sein, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure. Bei Kontakt mit Batteriesäure spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser aus und suchen Sie umgehend einen Arzt auf.

• Nehmen Sie einen ausgelaufenen Akku sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie einen neuen Akku einlegen.
  Der Akku darf nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten getaucht oder kurzgeschlossen werden.

Vermeiden von Material-, Sach- und Geräteschäden

Der Staubbehälter muss nach dem Auswaschen vollständig getrocknet sein, bevor er wieder eingesetzt werden darf.
Benutzen Sie das Gerät nur, wenn es vollständig zusammengebaut ist. Staubbehälter und Filter müssen eingesetzt sein.

■ Angeschlossene Kabel dürfen keine Stolpergefahr darstellen.

■ Stecken Sie nichts in die Öffnungen/Düse des Gerätes und achten Sie darauf, dass diese nicht verstopft sind.
■ Verwenden Sie nur Original-Zubehörteile des Herstellers.
- Bevor Sie das Gerät in Betrieb nehmen, müssen Sie dafür sorgen, dass der Boden von herumliegenden Gegenständen frei ist, die sich in der Düse verfangen oder das Gerät beim Reinigen aufhalten könnten. Stellen Sie sicher, dass sich das Gerät nicht in Kabeln oder Vorhängen verfangen kann. Es könnte sich z. B. im Kabel einer Tischlampe verfangen und diese vom Tisch herunterziehen.
■ Bewahren Sie das Gerät an einem trockenen Platz bei Temperaturen zwischen 0 und 40 °C auf.

• Niemals Gegenstände auf das Gerät stellen.
• Niemals die Lüftungsöffnungen abdecken.

Schützen Sie das Gerät vor Hitze, offenem Feuer, direktem Sonnenlicht, Feuchtigkeit und Stößen. Lassen Sie das Gerät nicht fallen.
Versuchen Sie nicht, die Rollen mit Schmiermittel oder Öl zu schmieren. Danach würde Staub oder Schmutz verstärkt an den Rollen haften bleiben.

Lieferumfang

• Saugroboter
• Netzstecker
• Akku
• 3 x Staubtuch

Geräteübersicht

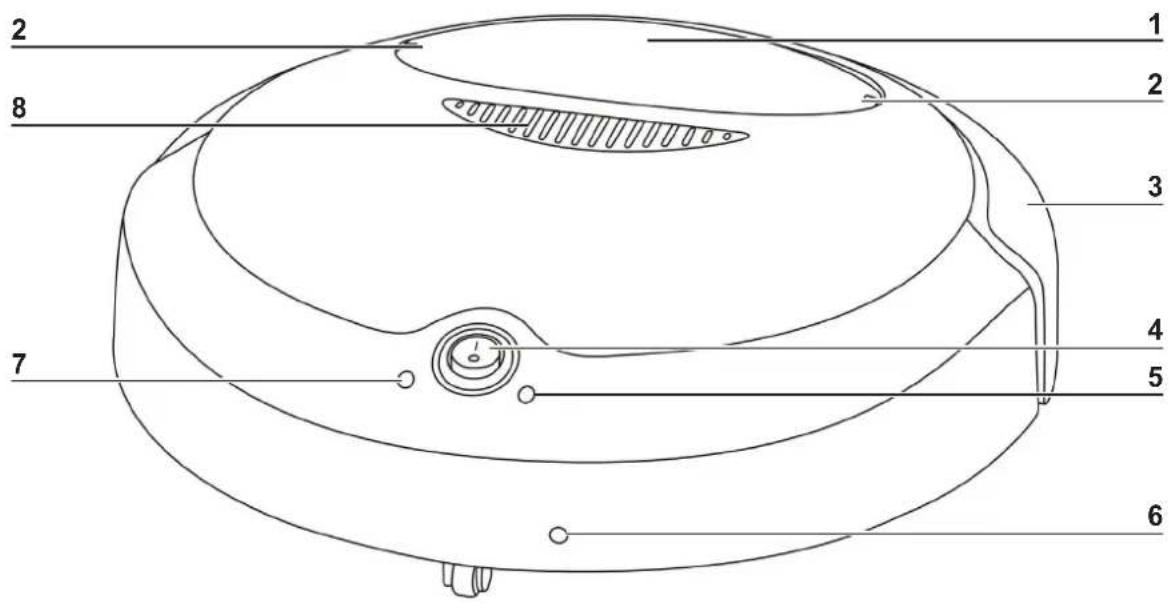

Oberseite

1 2 3 4 5 6 7 8

1 Staubbehälter mit Filtern (unter der Abdeckung im Gerät)
2 Entriegelungstaste des Staubbehälters
3 Stoßdämpfer
4 Ein-/Ausschalter

5 Kontrollleuchte Betrieb
6 Netzstecker-Anschluss
7 Kontrollleuchte Ladung
8 Lüftung

Nicht abgebildet: Stopper

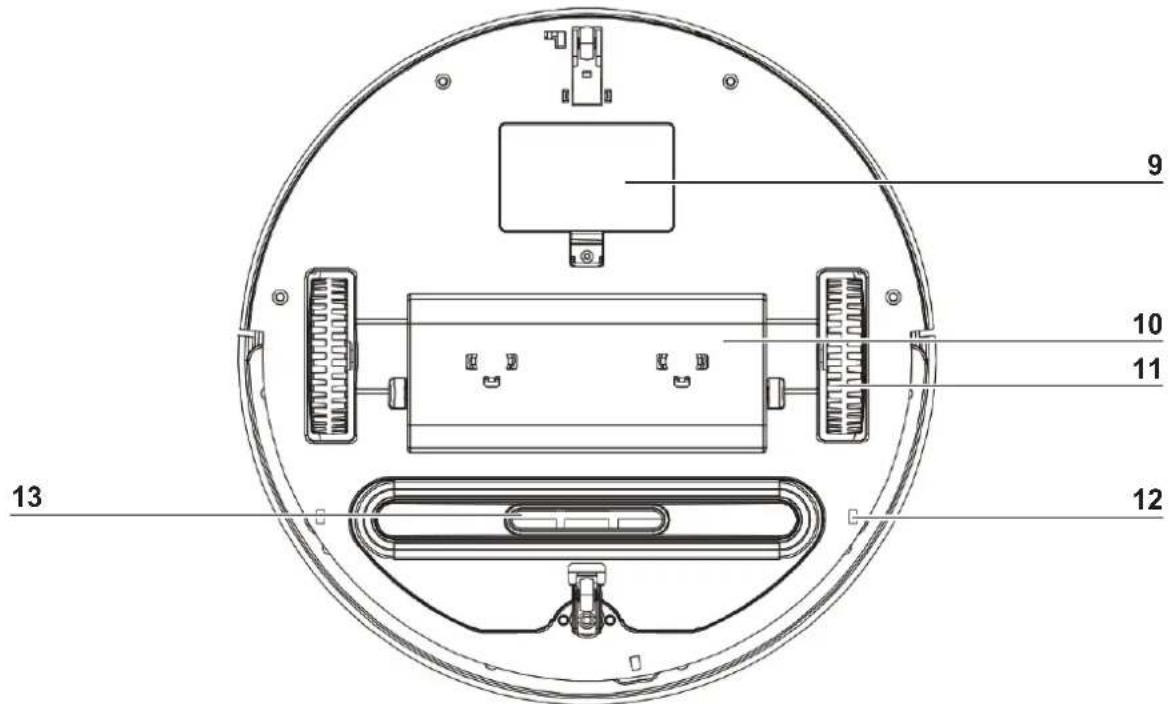

Unterseite

9 10 11 13 12

9 Akkufach
10 Aufsatz für das Staubtuch
11 Antriebsräder

12 Sensoren
13 Düse

Grundlegende Funktionen

• Dieser Saugroboter saugt losen Schmutz durch die Düse auf. Zur effizienteren Reinigung verfügt er über ein Wischtuch:-
• Dank seiner Sensoren kann das Gerät eine Wand oder andere Hindernisse erkennen und seine Fahrtrichtung ändern.
  • Die Sensoren auf der Unterseite des Gerätes erkennen Stufen oder andere Senkungen, sodass das Gerät nicht hinunterfallen kann.

- Der Saugroboter verfügt über zwei Stopper vorne auf den Stoßdämpfern. Diese verhindern, dass er unter Schränke oder Regale fahren kann, unter denen er stecken bleiben könnte.

Vor dem ersten Gebrauch

Bevor Sie das Gerät benutzen können, müssen Sie:

• den Lieferumfang auspacken und alle Transport- und Verpackungselemente entfernen,
• den Akku des Gerätes einsetzen und aufl aden.

Lieferumfang auspacken

ACHTUNG!

Lassen Sie das Netzteil nicht für einen längeren Zeitraum angeschlossen. Trennen Sie es nach dem Ladevorgang vom Netz.
■ Halten Sie das Netzteil, das Kabel und das Gerät von Heizkörpern oder anderen Wärmequellen sowie von direktem Sonnenlicht fern.
■ Halten Sie Kinder und Tiere vom Verpackungsmaterial fern. Es besteht Erstickungsgefahr!

• Packen Sie alle Teile aus und überprüfen Sie den Lieferumfang auf Vollständigkeit (siehe Kapitel „Lieferumfang“) und Transportschäden. Falls die Bestandteile Schäden aufweisen, verwenden Sie diese nicht (!), sondern kontaktieren Sie den Kundenservice.
• Entfernen Sie alle eventuellen Transportsicherungen und Schutzfolien.

Akku entnehmen/einsetzen

ACHTUNG!

Das Gerät darf beim Entnehmen/Einsetzen des Akkus nicht an das Stromnetz angeschlossen sein.
- Öffnen Sie das Akkupack auf keinen Fall!

Um den Akku in das Gerät einszusetzen bzw. später aus dem Gerät zu entnehmen, gehen Sie bitte wie folgt vor:

• Lösen Sie die Schraube, fassen Sie in die Ausbuchtung und klappen Sie die Akkufach abdeckung auf.
• Einsetzen: Stecken Sie die Stecker fest und legen Sie den Akku in das Akkufach. Schließen Sie die Akkufachabdeckung und schrauben Sie die zwei Schrauben wieder fest.
• Entnehmen: Ziehen Sie das Akkupack hoch und lösen Sie die Steckverbindung, indem Sie auf die Rastnase drücken.

Akku aufl aden

• Laden Sie den Akku (9) des Gerätes nicht an feuchten Orten auf und achten Sie darauf, dass die Raumtemperatur zwischen 15 °C und 35 °C liegt.
• Den Akku alle paar Monate vollständig entladen und danach wieder aufladen. Das Gerät zum Entladen des Akkus bei vom Netz getrennter Ladestation ohne Kabel bis zum Stillstand verwenden. Anschließend Akku aufladen.
• Es dauert vor dem ersten Gebrauch, oder wenn das Gerät lange nicht benutzt wurde, ca. 8 bis 9 Stunden, später ca. 4 bis 6 Stunden, bis ein leerer Akku vollständig aufgeladen ist. Seine volle Leistungsfähigkeit erreicht der Akku nachdem er zwei bis dreimal voll ent- und wieder aufgeladen wurde.

• Das Gerät lässt sich nicht einschalten, solange es an das Stromnetz angeschlossen ist.

• Schließen Sie das Netzteilkabel direkt am Gerät an.

• Trennen Sie das Gerät nach ca. 4-6 Stunden vom Netz.

• Stecken Sie den Netzstecker des Netzteils in eine gut zugängliche Steckdose.

• Daraufhin beginnt der Ladevorgang. Die Kontrollleuchte Ladung (7) leuchtet rot auf. Leuchtet die Kontrollleuchte Ladung grün auf, ist der Akku vollständig geladen und das Gerät betriebsbereit.

Staubtuch verwenden

– Zum Reinigen von Hartböden, nutzen Sie das Staubtuch, um den Boden gleichzeitig von Krümeln und Staub zu befreien.
– Zum Reinigen von Teppichen, nehmen Sie den Aufsatz für das Staubtuch ab.

1. Der Aufsatz für das Staubtuch ist bei Lieferung bereits vormontiert. Sie brauchen das Staubtuch nur mithilfe des Klettverschlusses zu befestigen.
2. Wenn Sie das Staubtuch nicht verwenden wollen, ziehen Sie es vom Aufsatz ab.
3. Entfernen Sie zudem den Aufsatz (10) für das Staubtuch, indem Sie ihn einfach abziehen.
4. Wenn Sie den Aufsatz später wieder befestigen wollen, setzen Sie erst eine Rastnase in die dafür vorgesehene Aussparung und schieben Sie dann die zweite Rastnase mit etwas Druck in die andere Aussparung.

Benutzung

Den Raum vorbereiten

ACHTUNG!

- Wenn Sie das Gerät in einem Raum zum ersten Mal benutzen, beobachten Sie es dabei, um evtl. Hindernisse entfernen zu können, damit das Gerät effektiv den ganzen Raum reinigen kann.

• Räumen Sie den Boden von herumliegenden Gegenständen frei, die sich in der Düse (13) verfangen oder das Gerät beim Reinigen aufhalten könnten. Lassen Sie insbesondere keine Plastiktüten auf dem Boden liegen.
• Sorgen Sie dafür, dass dem Gerät keine Kabel, Kordeln oder Fransen, z. B von Gardinen oder Tischdecken, zugänglich sind.
• Entfernen Sie alle Gegenstände, die umgestoßen werden könnten (z. B. Vasen, kleine Lampen, Dekorationsartikel).
• Der Abstand zwischen zwei Objekten (z. B. Wand und Regal) muss mindestens 40 cm betragen, damit das Gerät durchkommen kann.
• Das Gerät kann unter Möbelstücken, unter die es gerade noch passt, stecken bleiben. Versperren Sie den Weg z. B. mit Blumentöpfen, die schwer genug sind, dass sie nicht umgestoßen werden können.

Das Gerät starten

1. Stellen Sie sicher, dass der Staubbehälter (1) leer, das Gerät frei von Verunreinigungen (siehe Kapitel „Reinigung, Wartungstätigkeiten und Aufbewahrung“) und der Akku aufgeladen ist.
2. Befestigen Sie ggf. ein Staubtuch an dem Aufsatz für das Staubtuch (10), wenn Sie das Gerät auf Hartboden nutzen wollen, oder entfernen Sie den Aufsatz für das Staubtuch (siehe Abschnitt „Staubtuch verwenden“), wenn Sie das Gerät auf einem Teppich nutzen wollen.
3. Stellen Sie den Saugroboter auf den Boden.
4. Um den Saugroboter einzuschalten, stellen Sie den Ein-/Ausschalter (4) auf die Position I.
5. Um den Saugroboter wieder auszuschalten, stellen Sie den Ein-/Ausschalter auf die Position 0.
6. Leeren Sie nach jeder Benutzung den Staubbehälter und entfernen Sie evtl. Verunreinigungen (siehe Kapitel „Reinigung, Wartungstätigkeiten und Aufbewahrung“).

Reinigung, Wartungstätigkeiten und Aufbewahrung

ACHTUNG!

• Bei Reinigungs- und Wartungstätigkeiten darf das Gerät nicht an das Stromnetz angeschlossen und muss ausgeschaltet sein!
  Lediglich der Staubbehälter darf abgespült werden. Das Gerät darf weder ins Wasser noch in andere Flüssigkeiten getaucht werden. Achten Sie darauf, dass alle Teile vollständig trocken sind, bevor Sie den Staubbehälter wieder in das Gerät einsetzen!
  ■ Verwenden Sie zum Reinigen keine ätzenden oder scheuernden Reinigungsmittel. Diese können die Oberfl äche beschädigen.

• Stellen Sie nach und vor jedem Gebrauch sicher, dass

–die Düse und die Lüftungsöffnungen frei sind,

– die Sensoren auf der Unterseite des Gerätes frei von Staub o. Ä. sind, –das Staubtuch gesäubert bzw. ausgetauscht ist, –keine Haare, Fäden o. Ä. um die Räder gewickelt sind.

1. Wischen Sie das Gehäuse bei Bedarf lediglich mit einem feuchten Tuch ab.

2. Ziehen Sie das Staubtuch vom Staubtuchhalter ab und waschen Sie es mit warmem Wasser und milder Seife aus.

3. Entnehmen Sie den Staubbehälter:

- Drücken Sie die Entriegelungstasten (2) auf dem Gerät gleichzeitig, –ziehen Sie den Staubbehälter heraus.

1. Öffnen Sie den Staubbehälter, indem Sie die Rastnase nach vorne klappen und hochdrücken.

2. Entleeren Sie den Staubbehälter über einem Mülleimer.

3. Säubern Sie auch den Staubfilter nach jedem Gebrauch über einem Mülleimer. Dieser befindet sich im Staubbehälter.

4. Reinigen Sie den Staubbehälter bei Bedarf mit klarem, warmem Wasser. Lassen Sie ihn anschließend vollständig trocknen, bevor Sie ihn wieder ins Gerät einsetzen. Achten Sie beim Einsetzen darauf, dass der Staubbehälter korrekt im Staubbehälterfach sitzt.

5. Setzen Sie den Staubfilter wieder ein. Achten Sie beim Einsetzen darauf, dass der Filter korrekt sitzt!

6. Befestigen Sie ein sauberes und trockenes Staubtuch am Staubtuchhalter.

7. Lagern Sie das Gerät und Zubehör an einem trockenen, kühlen, vor Sonne geschütztem Ort und außerhalb der Reichweite von Kindern und Tieren.

Pflege

Material Staubtuch: 100 % Polyester

Handwäsche bis max. 30 °C

nicht bleichen

nicht im Trockner trocknen

nicht bügeln

nicht chemisch reinigen

• Nur mit einem milden Waschmittel waschen.
  • Keinen Weichspüler verwenden.

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie zunächst, ob Sie ein Problem selbst beheben können.

Versuchen Sie nicht, ein defektes elektrisches Gerät eigenständig zu reparieren!

Problem Mögliche Ursache / Lösung
Das Gerät funktioniert nicht.	Ist der Akku aufgeladen?Steht der Ein-/Ausschalter auf der Position I?
Der Akku des Gerätes wird nicht geladen.	Prüfen Sie, ob das Netzteil korrekt an die Steckdose angeschlossen ist.Ist das Netzteil defekt?Ist die Steckdose defekt? Probieren Sie eine andere Steckdose.Überprüfen Sie die Sicherung Ihres Netzanschlusses.
Die Saugleistung ist zu schwach.	Ist die Düse verstopft, der Staubbehälter voll oder der Filter verschmutzt?
Das Gerät hält an, bleibt aber eingeschaltet.	Überprüfen Sie, ob die Räder blockiert sind.Ist die Düse verstopft, der Staubbehälter voll oder der Filter verschmutzt?
Das Gerät dreht sich um die eigene Achse.	Ist ein Rad blockiert?

Technische Daten

Gerät

Modellnummer: HZ-01

Artikelnummer: Z 09860

Durchmesser: 33 cm

Höhe: 10 cm

Akku: 7,4 V;

Akkukapazität: 1800 mAh

Akkuladedauer: 4 – 9 Stunden

Betriebsdauer: max. 60 Minuten

Netzteil

Modellnummer: DZ006HL090050V

Spannungsversorgung

- In: 100 - 240 V\~ 50/60 Hz

- Out: 9 V DC, 500 mA

Schutzklasse: II

Schutzart: IP20

Kundenservice/

Importeur:

DS Produkte GmbH

Am Heisterbusch 1

19258 Gallin

Deutschland

Li Jon Tel.: [phone]

(0 – 30 Ct. / Min. aus dem dt.

Festnetz, Mobilfunkpreise

können abweichen.)

Entsorgung

Das Verpackungsmaterial ist wiederverwertbar. Entsorgen Sie die Verpackung umweltgerecht und führen Sie sie der Wertstoffsammlung zu.

Entsorgen Sie das Gerät umweltgerecht. Es gehört nicht in den Hausmüll. Entsorgen Sie es an einem Recyclinghof für elektrische und elektronische Altgeräte. Nähere Informationen erhalten Sie bei Ihrer örtlichen Gemeindeverwaltung.

Akkus und Batterien sind vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Batterien und Akkus nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entsprechenden Sammelstellen abgegeben werden. Beachten Sie außerdem die geltenden gesetzlichen Regelungen zur Batterieentsorgung.
