BEDIENUNGSANLEITUNG TM-1500 Omnitronic

Inhaltsverzeichnis/Table of contents Sommaire/Contenido

Deutsch

1. EINFÜHRUNG 4
2. SICHERHEITSHINWEISE....5
3. BESTIMMUNGSGEMÄße VERWENDUNG...... 5
4. BESCHREIBUNG DER TEILE....7
5. BEDIENUNG ...... 11
6. BATTERIEN 13
7. PROBLEMBEHEBUNG 16
8. REINIGUNG UND WARTUNG...... 16
9. TECHNISCHE DATEN....17

English

1. INTRODUCTION 19
2. SAFETY INSTRUCTIONS ...... 20
3. OPERATING DETERMINATIONS.... 20
   Approval 21
4. DESCRIPTION OF THE DEVICES 23
5. OPERATION 26
6. BATTERIES .... 31
7. PROBLEM CART....32
8. CLEANING AND MAINTENANCE 31
9. TECHNICAL SPECIFICATIONS.... 34

Français

1. INTRODUCTION 35
2. INSTRUCTIONS DE SÉCURITÉ ...... 36
3. EMPLOI SELON LES PRESCRIPTIONS.... 36
4. DESCRIPTION DE LES APPAREILS ...... 38
5. MANIEMENT 42
6. PILES......46
7. PROBLEMES 47
8. NETTOYAGE ET MAINTENANCE 46
9. CHARACTÉRISTIQUES TÉCHNIQUES 49

Español

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

Drahtlos-Mikrofonanlage

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

Einführung

Wir freuen uns, dass Sie sich für eine OMNITRONIC UHF-1500 Drahtlos-Mikrofonanlage entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie das OMNITRONIC Set UHF-1500 aus der Verpackung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Drahtloses UHF Set

Features

• Set bestehend aus Empfänger und Handmikrofon im praktischen Alu-Transportkoffer
  • Die passenden Gürtelsender TM-1500, TM-2000 oder das Lavaliermikrofon HS-500 müssen separat bestellt werden
• Stationärer Empfänger für 500 frei wählbare Kanäle
  • Bis zu 8 Sets gleichzeitig nutzbar
• Betrieb im störungsarmen UHF-Bereich (792,500-814,000 MHz)
  • Mit zwei Gummi-Antennen
• Mit LED-Anzeige für Spannungsversorgung, Signalempfang und Batteriestatus
  • Mit Ausgangssignal-Regler
  • Mit externem Netzteil
• Modernste Übertragungstechnik in robustem Metallgehäuse
• Reichweite bei Sichtkontakt ca. 200 Meter
• 2 x 1,5 V Mignon-Batterien (Typ AA) für Handmikrofon
• Lieferung mit 6 Farbkappen und 1 Meter Klinkenkabel
• Anmelde- und gebührenfrei in der BRD

Sicherheitshinweise

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.

Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, bitte sofort vom Netz trennen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät und den Batterien fern halten!

ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Bestimmungsgemäße Verwendung

Dieses Set besteht aus einem drahtlosem Empfänger mit Handmikrofon. Der Empfänger ist für den Anschluss an 12-18 V Gleichspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Das Mikrofon darf nur über 2 x 1,5 V Mignon-Zellen, AA betrieben werden und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll das Gerät entsorgt werden, müssen zuerst die Batterien entnommen werden. Die leeren Batterien können Sie fachgerecht im Elektrofachhandel in den dafür vorgesehenen Sammelbehältern entsorgen.

Achten Sie beim Einlegen der Batterien auf die richtige Polung.

Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.

Deutsch

Gießen Sie nie Flüssigkeiten über dem Gerät aus. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort die eingelegten Batterien entnehmen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

Zulassung

Diese Drahtlos-Mikrofonanlage wurde gemäß den europäischen Standards EN 300422-2, EN 301489-09 und EN 60065 geprüft. Dieses Produkt entspricht somit der R&TTE-Richtlinie der Europäischen Union und benötigt deshalb keine Einzel-EG-Baumusterprüfung jedes Mitgliedslandes. Die Prüfstelle ist € 1588 ^1 .

Diese Funkanlage entspricht Geräteklasse 2 und besitzt eine Allgemeinzuteilung für den Betrieb in der Bundesrepublik Deutschland. Die Anlage ist anmelde- und gebührenfrei.

Diese Frequenzzuteilung gilt nur für die BRD. Für den Betrieb in einem anderen Land kann es notwendig sein, eine Zulassung bei den nationalen Behörden zu beantragen. Die entsprechende Behörde finden Sie über Links unter der Internetadresse: http://ec.europa.eu/enterprise/rtte/weblinks.htm.

Empfänger DR-1500

True-Diversity Empfänger

⑦ Neztanschlussbuchse

⑧ XLR-Ausgangsbuchse

⑨ Klinkenbuchse

⑩ Antennebuchse II

⑪ Antennebuchse I

⑫ Antenne

① Netzschalter

② Up-Taste

③ Down-Taste

④ Set-Taste

⑤ LCD Display

⑥ Volume-Regler

Beschreibung

12 10 9 7 8 11

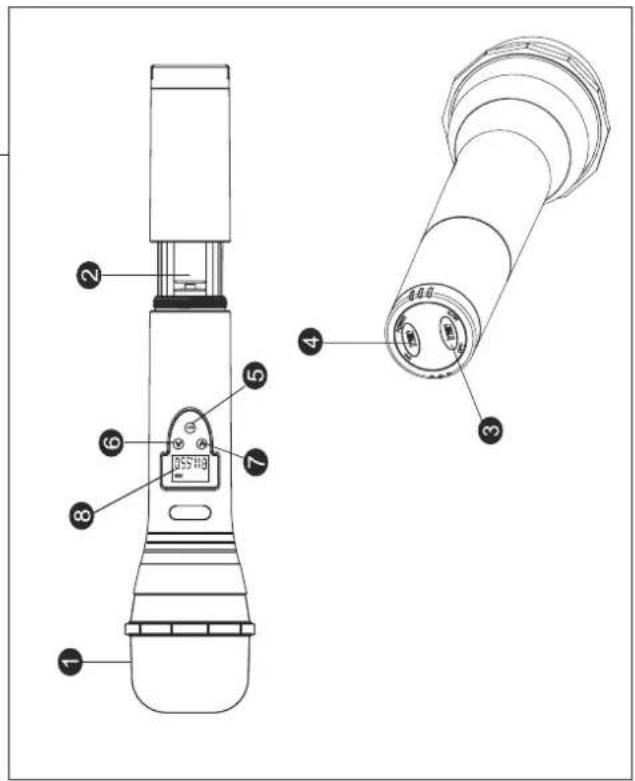

① Austauschbarer Kopf

② Batteriefach

③ Batteriefach-Taste

4 Netzschalter

⑤ Set-Taste

6 Down-Taste

⑦ Up-Taste

⑧ LCD Display

Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse an der Geräterückseite ein. Stecken Sie das Netzteil in die Steckdose ein. (Abb. 1)

(2.) Schritt 2

Schließen Sie den Drahtlos-Empfänger über die Audio-Out Buchsen an eine Eingangsbuchse des Mischpults an. Richten Sie die Antennen senkrecht auf.

MIC IN Netzanschlussbuchse Audio Ausgang Schritt 2 AC Buchse Schritt 1 Netzkabel AC/DC Adapter

(3.) LCD Display

1. AF Signal

2. RF Signal

3. Scan Anzeige

4. Frequenz Anzeige

5. Master Display

6. Diversity (Antenna A/B) Anzeige

7. Batteriestatus Mikrofon

Abb. 1 ① ② AF RF SCAN A MUTE STATUS 7 TONE FREQ B MHz ③ ④ ⑥ ⑤

Bedienung

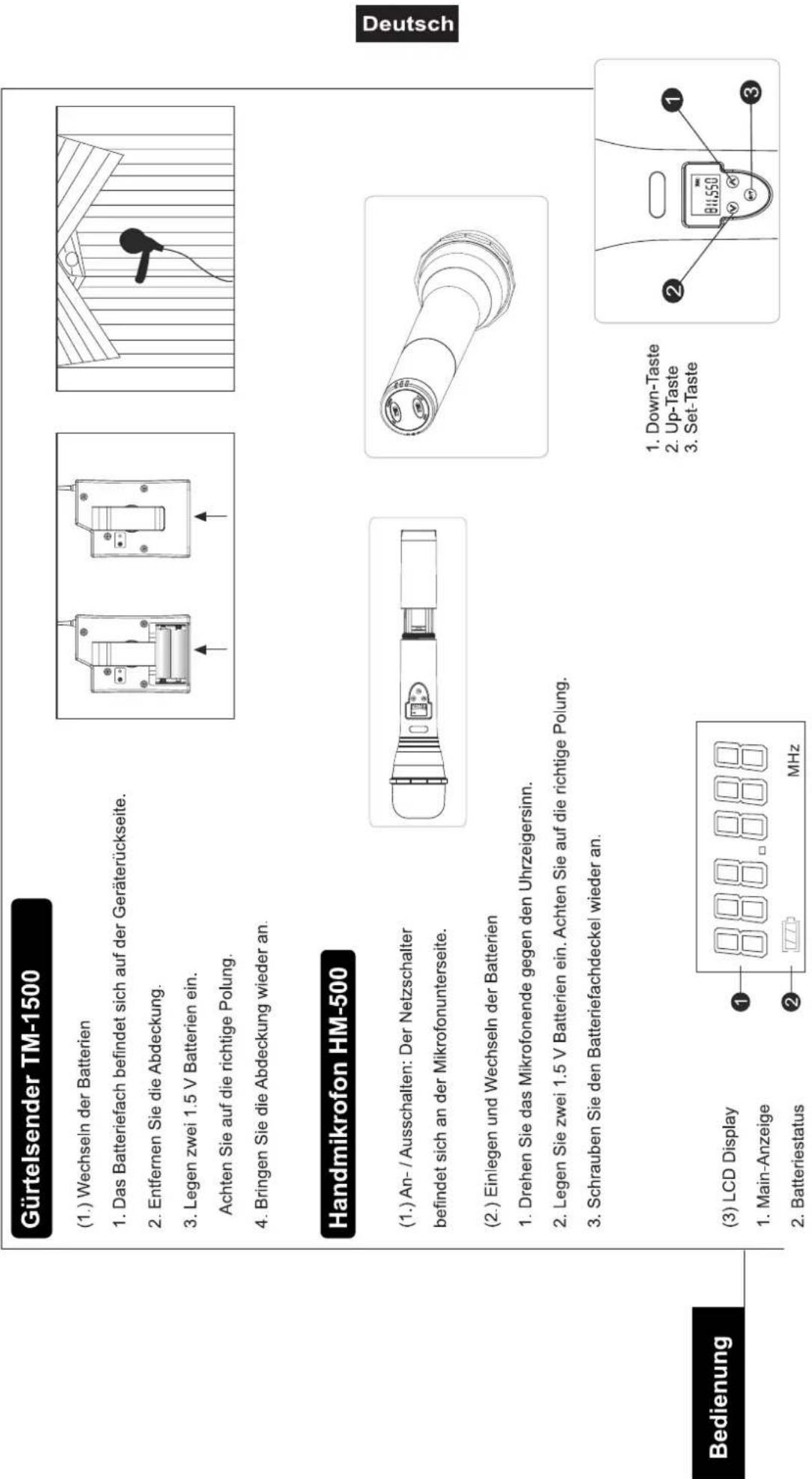

(3) LCD Display 1. Main-Anzeige 2. Batteriestatus

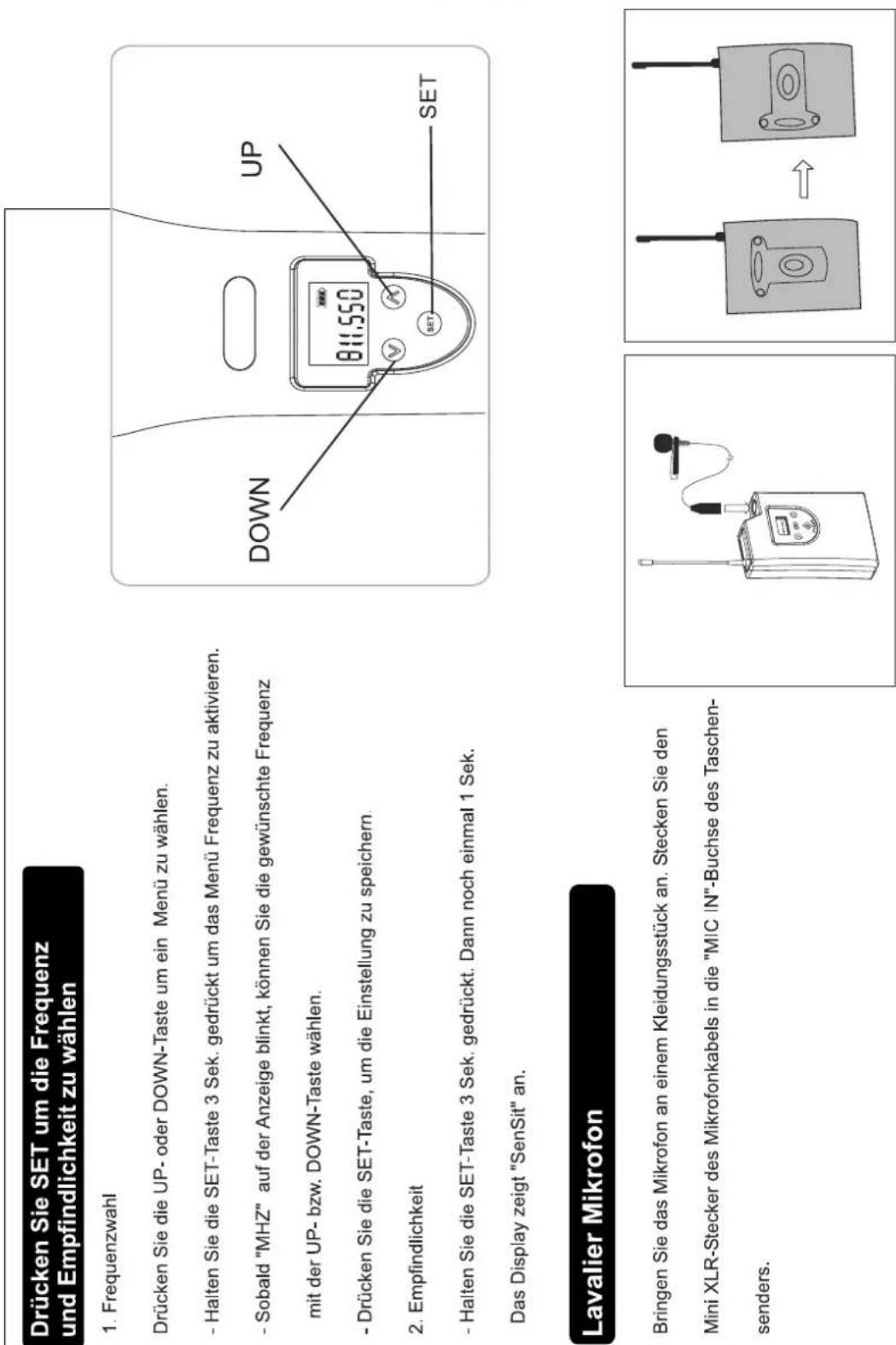

Drücken Sie SET um die Frequenz und Empfindlichkeit zu wählen

1. Frequenzwahl

Drücken Sie die UP- oder DOWN-Taste um ein Menü zu wählen.

- Halten Sie die SET-Taste 3 Sek. gedrückt um das Menü Frequenz zu aktivieren.

- Sobald "MHZ" auf der Anzeige blinkt, können Sie die gewünschte Frequenz

mit der UP- bzw. DOWN-Taste wählen.

- Drücken Sie die SET-Taste, um die Einstellung zu speichern.

1. Empfindlichkeit

- Halten Sie die SET-Taste 3 Sek. gedrückt. Dann noch einmal 1 Sek.

Das Display zeigt "SenSit" an.

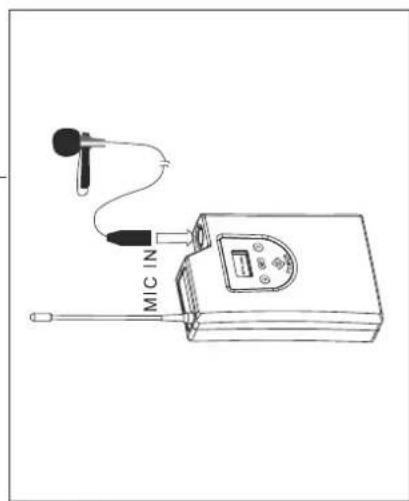

Lavalier Mikrofon

Bringen Sie das Mikrofon an einem Kleidungsstück an. Stecken Sie den

Mini XLR-Stecker des Mikrofonkabels in die "MIC IN"-Buchse des Taschen-

senders.

Bedienung

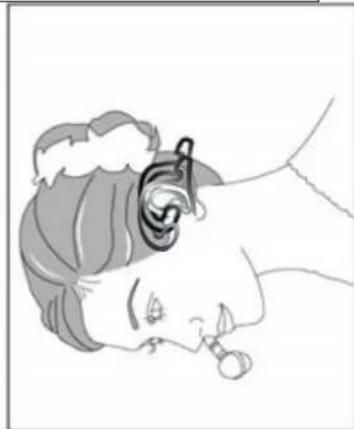

Headset Mikrofon

MIC IN

1) Rasten Sie den Mikrofonarm in der linken oder rechten Aufhängung des Drahtbügels ein.

2) Den Drahtbügel des Kopfbügelmikrofons so um den

Kopf legen, dass der Drahtbügel waagerecht um den

Hinterkopf anliegt und die Enden des Drahtbügels über

und vor die Ohren passen.

3) Für maximale Verstärkung ohne Rückkopplung den

Schwanenhals so plazieren, dass das Mikrofongitter

höchstens 25 mm Abstand zum linken Mundwinkel hat.

Das Mikrofon NICHT unmittelbar vor dem Mund plazieren.

4) Schließen Sie die Anschlussleitung an Ihren Taschensender an.

5) Falls Atem- oder „Pop“—Geräusche über die Beschallungsanlage zu

hören sind, den mitgelieferten Windschutz anbringen.

Bedienung TM-1500

1. Frequenzwahl

- Halten Sie die SET-Taste 3 Sek. gedrückt um das Frequency-Menü zu aktivieren.

- Wenn auf dem Display "MHZ" blinkt, können Sie mit UP- bzw. DOWN die gewünschte

Frequenz wählen.

- Drücken Sie SET, um Ihre Einstellungen zu speichern.

1. Empfindlichkeit

- Mit einem Schraubendreher können Sie den Gain-Regler des TM-1500 regulieren.

Nach rechts wird die Empfindlichkeit erhöt, nach links wird sie verringert.

1. Sperren

- Halten Sie die UP-Taste 3 Sek. gedrückt, um den LOCK-Modus zu aktivieren. Drücken Sie die UP-Taste erneut,

um den Modus wieder zu deaktivieren.

Deutsch

Antenne Gain-Regler

UP DOWN SET

Bedienung

Für optimalen Empfang beachten Sie bitte folgende Hinweise:

Wenn möglich, zwischen den Sender- und Empfängerantennen eine Sichtlinie aufrechterhalten.

Aufstellung von Sender und Empfänger in der Nähe von Objekten aus Metall oder anderen dichten Werkstoffen vermeiden. Aufstellung des Empfängers in der Nähe von Computern oder anderen HF-erzeugenden Geräten vermeiden. Stellen Sie die Signalausgangsstärke über den Volume-Regler am Empfänger ein.

Wenn der Empfänger nicht mehr benutzt wird drehen Sie bitte den Volume-Regler auf 0 und schalten Sie das Gerät über den Netzschalter ab.

WICHTIG: Bei jeder Installation eines drahtlosen Mikrofons handelt es sich um eine ganz spezifische

Situation, bei der eine Reihe von Problemen auftreten können. Beginnen Sie niemals mit einer Live-Vorstellung,

ohne zuvor einen Testgang des Systems durchzuführen. Wenn seit dem letzten Testgang wesentliche Änderungen

(zusätzliche drahtlose Systeme oder Sprechanlagen, Verschiebung von Kulissen usw.) erfolgten, das drahtlose System

erneut überprüfen und zwar so kurz vor Vorstellungsbeginn wie möglich.

Einlegen / Wechseln der Batterien

Bitte beachten Sie auch die Hinweise unter Bestimmungsgemäße Verwendung.

Werden verbrauchte Batterien ausgetauscht, entfernen Sie zunächst die verbrauchten Batterien aus dem Batteriefach. Ersetzen Sie immer nur den kompletten Batteriesatz.

ACHTUNG!

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Typ ersetzen. Verbrauchte Batterien nach den Anweisungen des Herstellers beseitigen.

Schalten Sie das Mikrofon über ab wenn es nicht verwendet wird. Bei längerer Nichtbenutzung entnehmen Sie bitte die Batterien, um ein Auslaufen zu verhindern.

Im Interesse einer langen Batterielebensdauer sollten nur Alkaline-Typen verwendet werden.

ENTSORGUNGSHINWEIS

Alte und verbrauchte Batterien bitte fachgerecht entsorgen.

Diese gehören nicht in den Hausmüll!

Bitte bei einer Sammelstelle in Ihrer Nähe abgeben.

Batterien

PROBLEM: LÖSUNG:

Gerät lässt sich nicht anschalten.	• Überprüfen Sie die Anschlussleitung des Netzteils und eventuelle Verlängerungsleitungen.
Kein Ton; RF-Pegel am Empfänger leuchtet nicht auf.	■Sicherstellen, dass die Netzschalter (POWER) am Sender und Empfänger eingeschaltet sind.■Netz-/Batterieanzeige des Senders überprüfen, um sicherzustellen, dass die Batterie Strom liefert. Wenn nötig, die Batterie auswechseln.■Sicherstellen, dass sich der Empfänger in der Sichtlinie des Senders befindet. Wenn nötig, die Entfernung zwischen Sender und Empfänger verringern.
Kein Empfängerton; RF-Pegel leuchtet auf.	■Den Level-Regler am Empfänger hochdrehen.■Die Verbindung zwischen Empfänger und Mischpult überprüfen.■Ins Mikrofon sprechen und RF-Pegel des Empfängers beobachten. Wenn er angezeigt wird, liegt das Problem an einer anderen Stelle des Systems.
Bei eingeschaltetem Sender ist das empfangene Signal verrauscht oder enthält Nebentöne.	■Netz-/Batterieanzeige am Sender überprüfen und Batterie auswechseln, wenn diese schwach ist.■HF-Interferenzquellen, wie z.B.Beleuchtungsausrüstung, entfernen.■Möglicherweise werden zwei Sender auf der gleichen Frequenz betrieben. Ist dies der Fall, einen der Sender abschalten.■Möglicherweise ist das Signal zu schwach. Wenn möglich, Empfänger näher beim Sender aufstellen.
Der Empfänger rauscht bei ausgeschaltetem Sender.	■HF-Interferenzquellen, wie z.B.Beleuchtungsausrüstung, entfernen.■Empfänger an anderer Stelle aufstellen.
Kurzzeitiger Tonausfall bei Bewegung des Senders im Vorstellungsbereich.	■Empfänger an anderer Stelle aufstellen, einen erneuten Funktionstest durchführen und den RF-Pegel beobachten. Wenn Tonaussetzer weiterhin fortbestehen, diese toten Punkte im Vorstellungsbereich markieren und bei der Vorstellung meiden.

Problembehebung

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer den Batterien keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Um die Batterie auszutauschen, beachten Sie bitte die Hinweise unter "Einlegen/Wechseln der Batterien".

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

Reinigung und Wartung

Technische Daten

UHF-1500 Set
Trägerfrequenz: UHF 792,500-814,000 MHz
Kanal 61: 792,500-797,900 MHz
Kanal 62: 798,100-805,900 MHz
Kanal 63: 806,100-813,900 MHz
Modulationsverfahren: FM
Schaltbare Frequenzen: 500
Frequenzstabilität: ± 0,005 %
Audio Bandbreite: 24 MHz
Schwellenwert: < 0,5 % bei 1 KHz
Geräuschspannungsabstand: 105 dB
Eingangsempfindlichkeit: -105 dBm (12 dB S/N AD)
Reichweite: 200 m (bei Sichtkontakt)
Frequenzhub: ± 48.000 Hz
RF Ausgangsleistung: 10 mW
E0055501 DR-1500 Empfänger
System: Switching Diversity, Einkaral
Ausgangsimpedanz: 2.2 kOhm
Audio Ausgangslevel: -12 dB
Audio Ausgang:	Mono-Klinkenbuchse oder symmetrisch XLR
Spannungsversorgung:	230 V AC, 50 Hz ~über mitgeliefertes 12-18 V DC, 600 mA Netzteil
Gesamtanschlusswert:	6 W
Maße (LxBxH): 210 x 175 x 45 mm
Gewicht:	1 kg
13055512 TM-1500 Gürtelsender
Spannungsversorgung:	2 x 1,5 V Mignon-Batterien (Typ AA)
Stromverbrauch:	<100 mA @ 3V
Lebensdauer der Batterien:	ca. 8 Stunden
Audio Eingang:	Mini-XLR
Maße (LxBxH): 110 x 75 x 35 mm
Antenne (L):	105 mm
Gewicht:	170 g
E0055502 HM-1500 Mikrofon
Typ:	Kondensator Handmikrofon
Richtcharakteristik:	Niere (unidirektional)
Geräuschspannungsabstand: 60 dB
Spannungsversorgung:	2 x 1,5 V Mignon-Batterien (Typ AA)
Stromverbrauch:	<100 mA @ 3 V
Lebensdauer der Batterien:	ca. 8 Stunden
Maße:	55 x 250 mm
Gewicht:	400 g

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 19.02.2009©

OMNITRONIC
