BEDIENUNGSANLEITUNG 42086 Wiha

Wichtig: Unbedingt Bedienreihenfolge beachten!

Drehmomentwert 2,8 Nm einstellen und Testklinge einführen Set torque value to 2.8 Nm and insert test blade

Industrielle Testklinge Industrial test blade

VDE Testklinge VDE test blade

Drehen des Drehmomentwerkzeugs im Uhrzeigersinn bis Erreichen des auf 2.8 Nm eingestellten Drehmomentwerts Turn the torque tool in a clockwise direction until it reaches the set torque value of 2.8 Nm

Werkzeug i.O. Tool OK

Werkzeug nicht i.O. Tool not OK

Fehlermeldung, s. Kapitel „Problembehebung“ Error message, see „Problem solving“ section

Torque QuickCheck

Wiha Torque QuickCheck geeignet für:

* Im weiteren Verlauf der Gebrauchsanleitung als „Wiha Drehmomentwerkzeug“ bezeichnet.
* It is referred to as a „Wiha torque tool“ in the rest of the instructions for use.

DE / EN

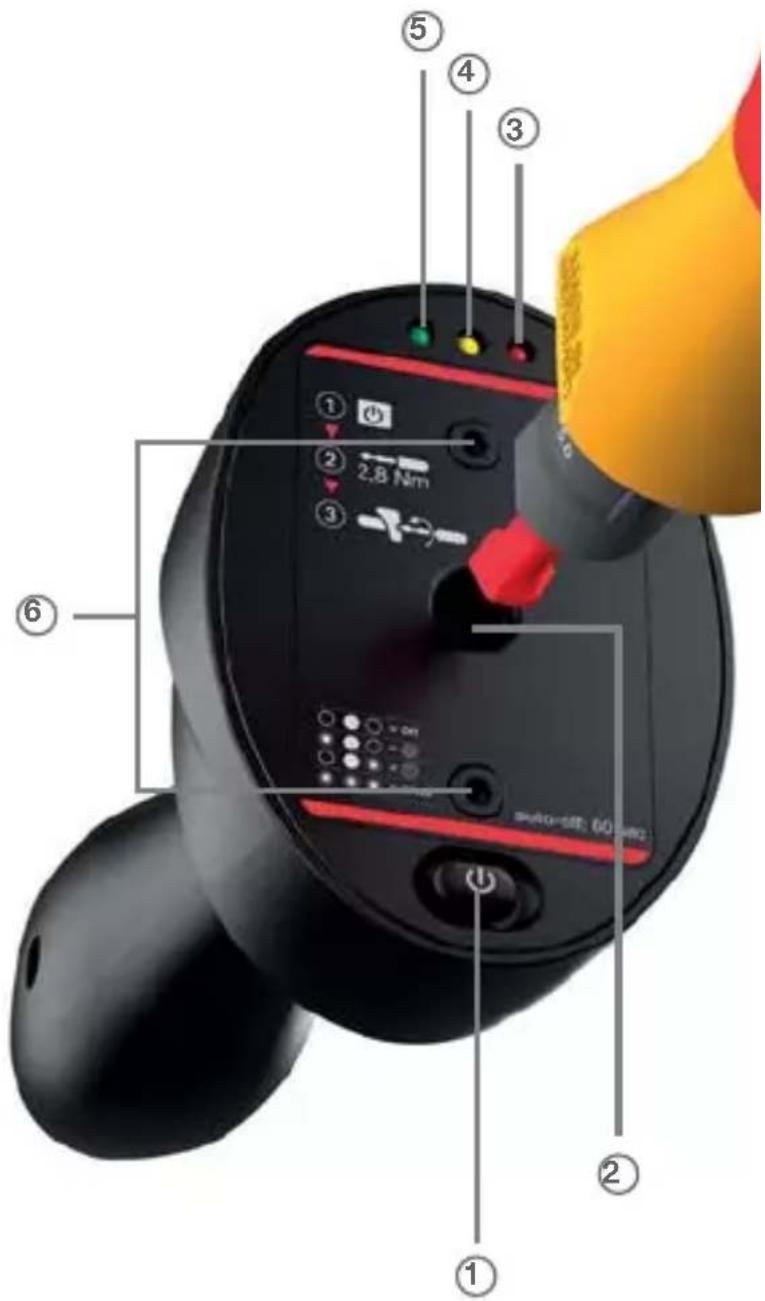

Torque QuickCheck Torque QuickCheck

① Einschaltknopf On button

② Klingenaufnahme Blade mount

③ Rote LED: Drehmomentschraubendreher nicht in Ordnung Red LED: Problem with torque screwdriver

④ Gelbe LED: bei Drücken des Einschaltknopfes Yellow LED: when the On button is pressed

⑤ Grüne LED: Drehmomentschraubendreher in Ordnung Green LED: torque screwdriver is OK

③45 ○ gleichzeitig: Fehlermeldung, s. Kapitel „Problembehebung“ Simultaneous: error message, see "Problem solving" section

⑥ Schrauben zum Öffnen der Batteriefach-Abdeckung Screws to open the battery compartment cover

Inhalt Contents

Einsatzzweck

Installation, Wechsel und

Entsorgung der Batterien

- Der Torque QuickCheck ist ein einfaches Hilfsmittel zur regelmäßigen Überprüfung der Genauigkeit Ihres Wiha Drehmoment-Werkzeuges bei einem Einstellwert von 2.8 Nm. Es handelt sich hierbei um ein Hilfsmittel nach DIN EN ISO 6789 und unterliegt somit nicht der Prüfmittelüberwachung.

- Der Torque QuickCheck hat unter der Voraussetzung der sachgemäßen Handhabung eine Genaugkeit von +/- 2% im Rahmen seiner Lebensdauer.

Bitte beachten Sie, dass diese Genauigkeit zusammen mit der Genauigkeit eines Torque-Vario®-S / iTorque Drehmomentschraubendre-hers (+/- 6%) eine gemeinsame Genauigkeit von +/- 8% ergibt.

- Die Lebensdauer des Torque QuickCheck beträgt 10.000 Testzyklen oder 3 Jahre nach Kauf, je nach dem was zuerst eintrifft. Danach kann die Zuverlässigkeit des Toleranzbereiches nicht mehr garantiert werden.

Bitte lesen und verstehen Sie diese Bedienungsanleitung bevor Sie den Torque QuickCheck anwenden.

- Benutzen Sie den Torque QuickCheck nur mit der Original Wiha Testklinge.

- Benutzen Sie die Wiha Testklinge ausschließlich für die Überprüfung Ihrer Wiha Drehmomentwerkzeuge.

- Die rote Testklinge für den TorqueVarieS electric ist nicht isoliert und darf nicht als Wechselklinge im Drehmomentgriff im Bereich spannungsführender Teile eingesetzt werden!

- Der Torque QuickCheck ist ausschließlich für die Prüfung des Drehmomentwertes 2.8 Nm dimensioniert. Stellen Sie bitte Ihr Wiha Drehmomentwerkzeug vor Überprüfung auf 2.8 Nm ein. Die Prüfung höherer Drehmomente ist nicht möglich und führt zu einer Beschädigung des QuickCheck.

- Die vorgesehene Arbeitstemperatur für Überprüfungen mit dem Torque QuickCheck liegt bei 0°C - 40 °C. Die Lagerungstemperatur darf -20°C und +70°C nicht unter bzw. überschreiten. Temperaturen unter – bzw. oberhalb dieser Bereiche führen zu einer Beschädigung des Torque QuickCheck.

- Arbeiten und lagern Sie Ihren Torque Quick-Check in trockener und sauberer Umgebung. Zur Lagerung benutzen Sie die Originalbox des Torque QuickCheck.

- Lassen Sie Ihren Torque QuickCheck nicht fallen. Eine reguläre Funktion nach Sturz kann nicht gewährleistet werden.

- Schrauben Sie Ihren Torque QuickCheck nicht ohne Autorisierung durch Wiha auseinander (Ausnahme: Öffnen der Batteriefachabdeckung zum Einsetzen und Wechseln der Batterien).

Die Nichtbeachtung dieser Warnhinweise ergibt möglicherweise ein falsches Testergebnis und führt zum sofortigen Erlöschen jeglichen Garantieanspruchs.

- Halten Sie Ihren Torque QuickCheck trocken und sauber.

- Lagern Sie Ihren Torque QuickCheck nach Gebrauch in der Original Wiha QuickCheck-Box. Store your Torque QuickCheck in its original Wiha QuickCheck box after use.

Installation, Wechsel und Entsorgung der Batterien

• Lösen der Schrauben der Batteriefachabdeckung ⑥ mit beiliegendem Stiftschlüssel und Abdeckung entfernen.
  Unfasten the screws on the battery cover ⑥ with the supplied L-key and remove the cover.
• Einsetzen der beiden AAA Batterien ins Batteriefach in den angezeigten +/- Positionen. Insert the two AAA batteries into the battery compartment, ensuring the +/- pole terminals are in the right position.
• Batterieabdeckung mit entsprechenden Schrauben ⑥ fixieren. Fasten battery cover with the screws ⑥ again.

Wichtig / Important:

• Bitte entfernen Sie die Batterien bei längerer Nichtbenutzung. Es besteht ansonsten die Gefahr des Auslaufens der Batterien.
  Remove the batteries if QuickCheck is not going to be used for a long period of time. The batteries may leak if you do not.
• Tauschen Sie die Batterien sobald die Leuchtkraft der LEDs nachlässt.
  Replace the batteries as soon as the LEDs decrease in intensity.
• Entsorgen Sie die Batterien nicht im Hausmüll, sondern an den dafür vorgesehenen Rückgabestellen.
  Do not dispose of batteries in household waste; take then to a designated return point instead.

DE / EN

Gebrauchsanweisung Instructions for use

Bitte lesen Sie sorgfältig die nachfolgende Beschreibung.

Drehmomentwert 2.8 Nm einstellen an einem Wiha Drehmomentwerkzeug.

Testklinge in Drehmomentwerkzeug stecken.

( Rote Klinge: VDE schwarze Klinge: Industrial)

Drehen des Drehmo- mentwerkzeugs im

Uhrzeigersinn bis Erreichen des auf 2.8 Nm eingestellten Drehmomentwerts.

Fall 1: Grüne LED ⑤ blinkt für 3 Sek.

→ Drehmomentwerkzeug ist in Ordnung – es kann weiter damit gearbeitet werden.

Rote LED ③ blinkt für 3 Sek. → Drehmo-mentwerkzeug ist nicht in Ordnung – zur Kalibrierung einschicken.

Der Torque QuickCheck schaltet sich nach 1 Min. ohne Benutzung automatisch aus.

The Torque QuickCheck switches off automatically after 1 min. without use.

DE / EN

Wichtig Important

Mittlere LED ④ blinkt nach Erreichen der garantierten Lebenszeit von 10.000 Zyklen

→ Empfehlung zum Kauf eines neuen Torque Quick-Check / keine Garantie bzgl. Messergebnis.

Alle LED 345 blinken bei Überbeanspruchung des Torque QuickCheck mit >5 Nm. Bei blinkenden LED unverzüglich den Test beenden → siehe Problembehandlung.

Die Beanspruchung des Torque QuickCheck mit einem Drehmoment >6 Nm führt zur Beschädigung der Mechanik und damit in Folge zu falschen Testresultaten.

Torque QuickCheck und Wiha Drehmomentschraubendreher sollten immer axial zueinander bedient werden.

Drehrichtung des Drehmomentwerkzeugs für den Test ausschließlich im Uhrzeigersinn. Die Drehung des Wiha Drehmomentwerkzeugs gegen den Uhrzeigersinn kann zur Beschädigung der Mechanik und damit in Folge zu falschen Testresultaten führen.

1 Mittlere LED leuchtet nach Einschalten nicht Middle LED does not light after switching on

2 Nach Drehen weder rote noch grüne LED Anzeige No red or green LED indicator after rotating

3 Lichtstärke der LED lässt nach LED light output diminishing

Sollten Sie weiterhin ein Problem mit dem Wiha Torque QuickCheck haben, wenden Sie sich bitte an: [e-mail]

Grund Reason	Aktion Action
Batterien nicht korrekt eingelegt oder verbraucht Batteries flat or not inserted correctly	Lage der Batterie prüfen und ggf. Batterientauschen und erneut Einschalter drücken Check battery position and replace batteries if necessary and press On switch again
Nicht Wiha Testklinge verwendet No Wiha test blade used	Testklinge prüfen und Testablauf korrigieren Check test blade and correct the test procedure
Batterie hat zu geringe Spannung Battery voltage is too low	Batterie wechseln Replace battery
Garantierte Lebensdauer wurde erreicht Guaranteed lifespan has been reached	Neues Produkt beschaffen Acquire new product
Zu hohes Drehmoment am Tester (>5 Nm) Excessive torque applied to test tool (>5 Nm)Falsche Vorgehensweise beim Test Incorrect procedure during testFalsche Drehrichtung Wrong direction of rotationFalsche oder beschädigte Testklinge Incorrect or damaged test blade	Test umgehend abbrechen und eingestellter Drehmo-mentwert des Wiha Drehmomentwerkzeugs überprüfen und ggf. auf 2.8 Nm einstellen. Stop test immediately, check the set torque value on the Wiha torque tool and change to 2.8 Nm if necessary.

FR / NL

Torque QuickCheck Torque QuickCheck

① Bouton Marche

Inschakelknop

② Emplacement de la lame

Klingopname
