BEDIENUNGSANLEITUNG AWS 115 Alpha Tools

Gebrauchsanweisung beachten!

Schutzbrillie tragen!

Wear safety goggles

1 Spindelarretierung
2 Schutzhaube
3 Spannllansch
4 Schleitscheibe
5 Flanschmutter

F

Allgemeine Sicherheitseinweise und Unfallschutz

Ein unfallefies und gefährloses Arbeitsmen mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitsinweise und die Bedienungsanleitung vollständig lessen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlussbeitigung und den Stecker, Arbeiten Sie nur mit einem einwandfremde und unbeschädigten Gerät. Beschäftigte Teile müssen davon von einem Elektro-Fachmann erneutert werden.
  Vor allen Arbeitsen an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschäftigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinter von der Maschine wegführten.
• Beim Arbeits im Freien dürfen nur für zugelassene Verlängerungskabel verwendert werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm2 aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spitzwassergeschützt sein.
  Bewahren sie die Werkzeuge)sicher und fur Kinder nicht errechenbar auf.
  Tragen Sie beim Schleifen, Bürsten und Tremmen stets eine Schutzbrille, Sicherheitshandschüne und einen Gehörschutz und bei stauber-zeugenden Arbeitsen eine Alamschutzmaska.
  Der Winkelschleifer dar aus Sicherheitsgrunden nur mit montierter Schutzhaube und Zusatzhandgriff verwendert werden.
  Sichem Sie das zu bearbeitende Werkstück gegen Verruchens (festspannen).
  Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendert werden. Die Staubabsaugung muß zum Absagen von Gesteinsstab zugelassen sein.

- Asbesthaltige Materialien dürfen nicht beareritet werden.

Ansatz 1985, 203-204.

• Achting Brandgefahr I Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brenbaren Materialien im erweiterten Bereich des Funkenflugs befinden.
• Verwenden Sie nur Original-Ersatzteile.
• Reparaturen**) nur von einem Elektro-Fachmann durchgeführter wird.
  Die Larmentwicklung am Arbeitsplatz kann 85 dB (A) überschnitten. In dieser Fall sind Schall- und Gehorschutzmaßnahmen für den Bedienden erforderlich. Das Gerausch theseis Elektrowerkeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.
  Achten Sie auf einen sichere Stand. Vermeiden Sie abnormale Körperhaltungen.
• Setzen Sie Ihr Elektrowerkeug nicht dem Regen aus. Benützen Sie Elektrowerkeuge nicht in nasser oder fechter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
• Tragen sie das Elektrowerkzeug nicht am Netzkabel. Schützen sie das Netzkabel vor Beschäftigung durch Öl, Lösungsmittel und scharen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
• Halten Sie Ihr Arbeitsbereich in Ordnung.
  Vergewissen Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschäfts ist
  Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haaretz.
• Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
• Der Wert der ausgeschieden Schwingungen wurde nach ISO 5349 ermittelt.

D

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schruppschleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.

SPANNUNG

Prufen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Natzspannung übereinstimm. Die Natzspannungsole in keinem Fall um mehr als 10% von der angegebenen Nennspannung abweichen.

SCHALTER

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestellt. Zum Einschalten die Taste nach vom siehechen und zum Einnasten niedrücken. Zum Ausschalten des Winkelschlefers die Tappe niedrücken. Die Taste singt in die Ausgangsstellung zürich.

AUSTAUSCH DER SCHLEIFSCHEIBEN

Netzsteckerziehen!

Einfacher Scheiberwochsel durch Spindelarreterierung. Spindelarreterierung drucken und Schleifschelle einrasten halten. Die Flanschmutter mit dem Stlimochscluss offnen. Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stlimochscluss festziehen.

Achtung:

Spindelarreterling nur bei stillstehendem Motor und Schleifspindel drucken!

Die Spindelarretierung muß während des Schelbenwechsels gedruckt bliebern!

Bei Schleif- oder Trennscheiben bis ca. 3mm Dicke, die Flanschmutter mit der Planasse zur Schleif- oder Trennscheibe aufschauben.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleit- oder Trennische mindestens 1 Minute im Lederlauf laufen lessen. Vibriderende Schelten sofort ausstehen.

MOTOR

Der Motor muß während der Arbeit gut belüfert werden, daß müssen die Luftungsöffnungen immer sauber gehalten werden.

SCHLEIFSCHEIBEN

Die Schleif- oder Trennscheibe darf nc groer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muB hoher sein als die Leerlaufdrehzahl des Winkelschlieferers.

Verwendten Sie nur Schleif- und Trennscheiben die für eine minimale Drehzahl von 11.000 min' und für eine Umfangs geschwindigkeit vom 80 m/sec. zugolassen sind.

ARBEITSHINWEISE

Schruppschleifen

Der Beste Erfolg beim Schruppschleifen wird errecht, wenn Sie die Schleifschleebe in einem Winkel von 30^ bis 40^ zur Schliebefene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trannarbeiten den Winkelschlofer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Dlamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwendten Sie niemals Trennschieben zum Schruppchleifen.

TECHNISCHE DATEN

Nennspannung: 230 V - 50 Hz
Leistungsaufnahme: 500 W
Leerlaufdrehzahl: 11.000 min
max. Schelben Ω: 115 mm
Gewinde der Antriebsspindel: M 14
Schaldruckpegel LPA: 86 dB (A)
Schalleistungspegel LWA: 99 dB (A)
Vibration δw	≤2,5 m/s2
Schutzisoliert II / □
Gewicht 2,2 Kg

D

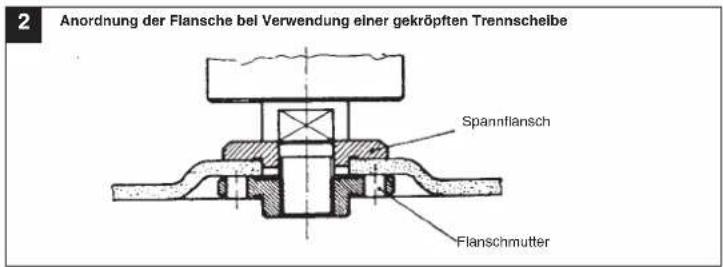

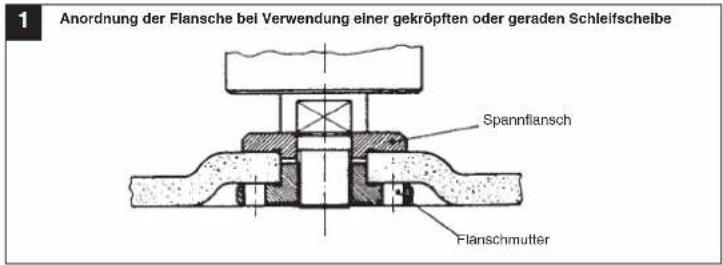

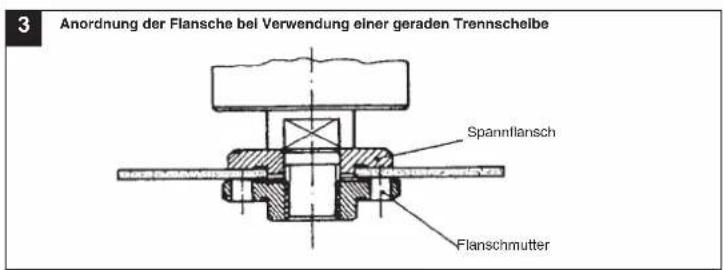

Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

6

GB

Landsaulssr, den 01.12.2003

Leiter Produkt-Management

Archivierung / For archives: 4256017-48-4141800-E
