BEDIENUNGSANLEITUNG ABM 500 E Alpha Tools
Art.-Nr.: 42.589.86 I.-Nr.: 01025
ABM 500E
⑧ Bitte vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen
Please read the operating instructions carefully before assembling and using
⑤ Veuillez lire attentivement ce mode d'emploi avant de procéder au montage et à la mise en service
⑤ Sírvase a leer atentamente estas instrucciones antes del montaje y de la puesta en servicio
⑤ Var god läs bruksanvisningen noggrant före montering och driftstart
Læs driftsvejledningen grundigt inden montage og idrifttagning
Pyydämme Teitä lukemaan käyttöohjeen tarkkaavalsesti ennen asennusta ja käyttöönottoa
⑥ Pred montáží a uvedením do provozu si prosím pozorně přečtěte návod k obsluze
⑧ A összeszerelés és hasz nálatba vétel előtt kérjük a használati utasítást figyel mesen átolvasni.
Mollmo da prije montaže i upotrebe pažljivo pročitate naputak za uporabu
③ Prosimo, da pred montažo in prvim zagonom pazljivo preberete navodila za upor abo.
Lütfen kullanma kılavuzunu tam okuyun ve özellikle güvenlik uyarlarına dlkkat edin. Kullanma kılavuzunu matkapla birlikte saklayın.
© Seite 4 - 6
③8 Page 7 - 9
⑤ Page 10 - 12
© Página 13 - 15
⑤ Sidan 16 - 18
Side 19 - 21
© Slvu 22 -24
© Strana 25 - 27
⑧ Oldal 28 - 30
STRANICE 31 - 33
⑩ Stranl 34 - 36
⑦ Sayla 37 - 39
1
Schnellspannbohrfutter 2-13 mm
Zusatzhandgriff mit Tiefenanschlag
Verwendung
Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen,
Buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

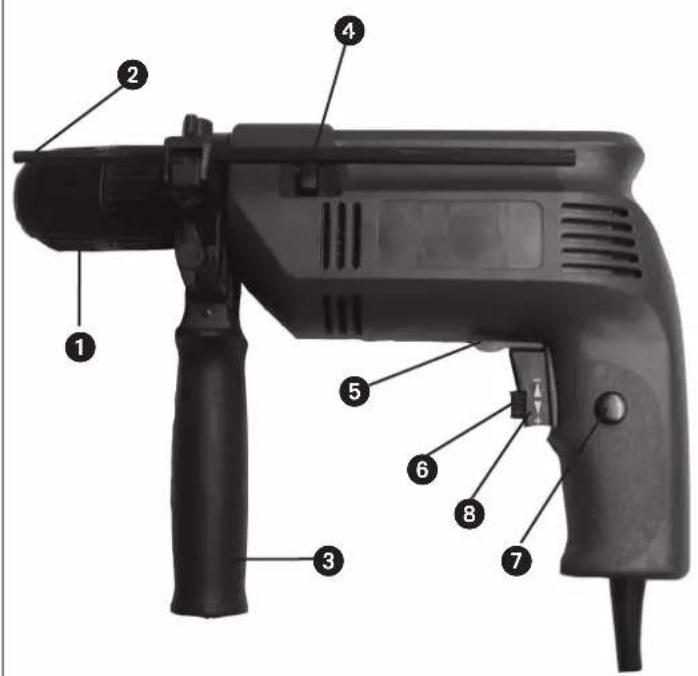

Beschreibung
1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Rechts-/Linkslauf-Umschalter
6 Drehzahl-Regler
7 Fest st st e l l k
8 Betriebsschalter
Technische Daten
Netzspannung 230 V \~ 50 Hz
Aufnahmeleistung 500 W
Bohrleistung Beton 13 mm
Stahl 10 mm
Holz 20 mm
Leerlaufdrehzahl 0 - 2800 min ^-1
Schalldruck-
pegel LPA 95 dB(A)
Schalleistungs-
pegel LWA 106 dB(A)
Virbation a_w 15,3 m/s ^2
Schutzisoliert II / ☐
Gewicht 1,9 kg
Achtung
● Die ABM 500 E ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.
- Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
● Nur scharfe Bohrer und geeignete Schrauberbits verwenden.
- Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.
● Schützen Sie das Netzkabel vor Beschädigungen. Öl und
D
Säure können das Kabel beschädigen.
● Das Gerät nicht am Netzkabel tragen.
- Den Stecker nicht durch Ziehen am Netzkabel aus der Steckdose entfernen.
- Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.
- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm ^2 .
● Maschine nicht überlasten.
● Sichern Sie alle zu bearbeitenden Werkstücke ausreichend
- Kindern unzugänglich machen!
- Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
- In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.
- Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.
● Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.
● Verwenden Sie nur original Ersatzteile
● Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall
sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach EN 60745-1 gemessen.
● Der Wert der ausgesendeten Schwingungen wurde nach EN 60745-1 ermittelt.
Wartung
● Halten Sie Ihre Bohrmaschine immer sauber.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.
- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.
● Halten Sie die Lüftungsschlitze frei.
D
Ein/Ausschalter:
Einschalten:
Schalter A drücken
Dauerbetrieb:
Schaller A mit Feststellknopf B sichern.
Ausschalten:
Schalter A kurz eindrücken.
Durch mehr oder wenig starkes Drücken des
Schalters A wählen Sie die Drehzahl
Durch Drehen der Bändelschraube im Schalter
A können Sie die Drehzahl vorwählen.
Schiebeschalter in Stellung Schlagbohren. Nur
im Stillstand umschalten!
Hinweis: Beim Bohren in
Fliesen und Kacheln Stellung Bohren einstellen!
Schiebeschalter in Stellung Bohren. Nur im
Stillstand umschalten!
GB
Leiter Produkt-Management
Produkt-Management
Archivierung / For archives: 4256017-48-4141800-E
GARANTIEURKUNDE
Auf das in der Anleitung bezeichnete Gerät geben wir 5 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 5-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.
Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte Innerhalb dieser 5 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Serviceadresse.
ISC GmbH - International Service Center
Service- und Infoserver: http://www.isc-gmbh.info
Technische Änderungen vorbehalten
Auf das in der Anleitung bezeichnete Gerät geben wir 5 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 5-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Gellendmachung der Garantie ist eine ordnungsgemäße Warlung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.
Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten.
Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Serviceadresse.
GB WARRANTY CERTIFICATE
④ Hans Einhell Österreich Gesellschaft m.b.H.
Mühleasse 1
A-2353 Guntramsdorf
Tel (02236) 53516, Fax (02236) 52969
CH Fubag International
St. Gallerstraße 182
CH-9404 Winterthur
Tel (052) 2358787, Fax (052) 2358700
© Einheit UK Ltd
Mormeth Wharf
Twelve Quays
Birkenhead, Wirral
CH 41 1NG
Tel: 0151 6491500, Fax 0151 6491501
an. Mayrofidopoulos S.A.
Der Nachdruck oder sonstige Vorvielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.
