Produkttyp	Schlagbohrmaschine
Marke	Alpha Tools
Modell	BM 710
Netzspannung	230 V - 50 Hz
Leistungsaufnahme	710 W
Bohrfähigkeit (Beton)	13 mm
Bohrfähigkeit (Stahl)	10 mm
Bohrfähigkeit (Holz)	32 mm
Leerlaufdrehzahl	0 - 2800 min⁻¹
Gewicht	2,1 kg
Isolationsart	Doppelisolierung (Klasse II)
Schalldruckpegel	90,1 dB(A)
Schallleistungspegel	103,1 dB(A)
Vibration	11,96 m/s²
Spannfuttertyp	Schnellspannbohrfutter
Zusatzhandgriff	Ja, mit Tiefenanschlag
Umschalter Bohren/Schlagbohren	Ja
Rechts-/Linkslauf	Ja
Drehzahlregelung	Ja, stufenlos
Garantie	5 Jahre
Mitgeliefertes Zubehör	Zusatzhandgriff mit Tiefenanschlag
Wartung	Sauber halten, keine ätzenden Mittel verwenden, Kohlebürsten bei übermäßigen Funken austauschen, Lüftungsschlitze freihalten

Häufig gestellte Fragen - BM 710 Alpha Tools

Wie wechsele ich das Bohrfutter der BM 710?

Das Bohrfutter ist ein Schnellspannfutter. Zum Wechseln halten Sie den Futterring fest und drehen Sie den Körper gegen den Uhrzeigersinn. Um ein neues Futter anzubringen, schrauben Sie es von Hand auf und ziehen Sie es im Uhrzeigersinn fest.

Was tun, wenn die Bohrmaschine nicht startet?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Kabel). Stellen Sie sicher, dass der Ein-/Ausschalter (8) nicht blockiert ist. Wenn das Problem weiterhin besteht, könnten die Kohlebürsten abgenutzt sein; lassen Sie sie von einem Elektriker austauschen.

Wie stelle ich die Drehzahl ein?

Die Drehzahl ist abhängig vom Druck auf den Ein-/Ausschalter (8) stufenlos regelbar. Sie können die Drehzahl auch durch Drehen der Rändelschraube am Schalter vorwählen.

Was ist die maximale Bohrfähigkeit der BM 710?

Beton: 13 mm, Stahl: 10 mm, Holz: 32 mm. Überschreiten Sie diese Durchmesser nicht, um Schäden am Werkzeug zu vermeiden.

Wie verwende ich den Schlagbohrmodus?

Drehen Sie den Drehschalter (4) in die Position "Schlagbohren". Schalten Sie nur im Stillstand um. Dieser Modus ist für Beton und Mauerwerk geeignet.

Welche regelmäßige Wartung ist erforderlich?

Halten Sie die Bohrmaschine sauber, besonders die Lüftungsschlitze. Verwenden Sie keine ätzenden Mittel auf dem Kunststoff. Bei übermäßigen Funken lassen Sie die Kohlebürsten austauschen.

Wo finde ich Ersatzteile für die BM 710?

Um Teile zu bestellen, halten Sie den Gerätetyp, die Artikelnummer, die Identifikationsnummer und die Teilenummer bereit. Wenden Sie sich an Ihren Händler oder den in der Anleitung angegebenen Kundendienst.

Wie verwende ich den Tiefenanschlag?

Befestigen Sie den Tiefenanschlag (2) am Zusatzhandgriff (3). Stellen Sie die gewünschte Tiefe durch Lösen der Schraube ein und arretieren Sie sie. So können Sie in gleichmäßiger Tiefe bohren.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter (5) in der Nähe des Schalters. Drücken Sie ihn nach links für Rechtslauf (Bohren), nach rechts für Linkslauf (Schraubenausdrehen). Schalten Sie nur im Stillstand um.

Wie ist die Garantie der Alpha Tools BM 710?

Alpha Tools gewährt eine Garantie von 5 Jahren ab Kaufdatum, vorausgesetzt der bestimmungsgemäßen Verwendung gemäß Anleitung und regelmäßiger Wartung. Die gesetzlichen Rechte bleiben bestehen.

BEDIENUNGSANLEITUNG BM 710 Alpha Tools

Art.-Nr.: 42.590.31 I.-Nr.: 01014

ALPHA-TOOLS®

©Achtung: Vor Inbetriebnahme

Bedienungsanweisung und

Sicherheitshinweise lesen und beachtenl

Important: Read and note the operating instructions and safety regulations before using!
⑤ Attention: Lisez et suivez le mode d'emploi et les consignes de sécurité avant la mise en service!
①Atención: Antes de la puesta en funcionamiento sívase a leer el manual de instrucciones y las advertencias de seguridad que deberán ser observadas.
(1) Attenzione: prima della messa in funzione leggere ed osservare le istruzioni d'uso e le avvertenze sulla sicurezza.
00 Vigtigt: Læs betjeningsvejledningen og sikkerhodshenvisningerne inden Ibrugtagningen og overhold disse!
⑤ Observera: Läs bruksanvisningen och säkerhetsanvisningarna före driftstart och följ dem under drift!
Se Huomio: Ennen käyttöönotoa on luettava käyttöohje ja turvallisuusmääräykset huolella ja noudatettava niitä!
©Pozor: Před uvedenim do provozu si prosim přečtěte návod k obsluze a bezpečnostní pokyny a dodržujte je!
©Prije montaže i puštanja u pogon pažljivo pročitajte ove upute
©Pozor! Pred montažo in začetkom dela pazljivo preberite navodila za uporabo in varno delo.
©Dikkat: Çalıştımadan önce lütfen kullanma talimatı ve güvenlik uyanlarını dikkatilce okuyun!

1

Zusatzhandgriff mit Tiefenanschlag

Verwendung

Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen, Buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

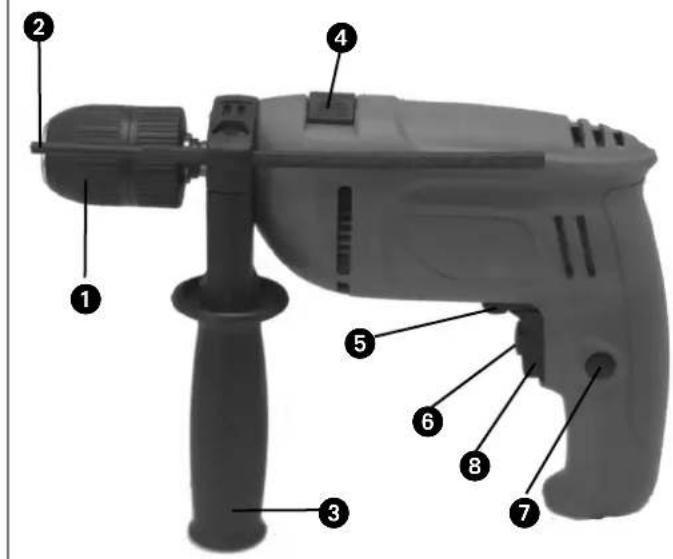

Beschreibung

1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Rechts-/Linkslauf-Umschalter
6 Drehzahl-Regler
7 Feststellknopf
8 Betriebsschalter

Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

Wartung

●Halten Sie Ihre Bohrmaschine immer sauber.
●Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.
- Bei übermäßiger Funkenbild-

ung lassen Sie die Kohlenbürs- ten durch eine Elektrofachkraft auswechseln.

●Halten Sie die Lüftungsschlitze frei.

Technische Daten

Netzspannung 230 V ~ 50 Hz

Aufnahmeleistung 710 W

Bohrleistung Beton 13 mm

Stahl 10 mm

Holz 32 mm

Leerlaufdrehzahl 0 - 2800 min ^-1

Schalldruck-

pegel LPA 90,1 dB(A)

Schalleistungs-

pegel LWA 103,1 dB(A)

Virbation a_w 11,96 m/s ^2

Schutzisoliert II / ☐

Gewicht 2,1 kg

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

●Typ des Gerätes
●Artikelnummer des Gerätes
●ldent- Nummer des Gerätes
●Ersatzteil- Nummer des erforderlichen Ersatzteils

D

Ein/Ausschalter:
Einschalten:
Schalter A drücken
Dauerbetrieb:
Schalter A mit Feststellknopf B sichern.
Ausschalten:
Schalter A kurz eindrücken.

Durch mehr oder wenig starkes Drücken des

Schallers A wählen Sie die Drehzahl

Durch Drehen der Rändelschraube im Schalter

A können Sie die Drehzahl vorwählen.

Schiebeschalter in Stellung Bohren. Nur Im Stillstand umschalten!
Hinwels: Beim Bohren in
Fliesen und Kacheln Stellung Bohren einstellen!
Schiebeschalter in Stellung Schlagbohren. Nur im Stillstand umschalten!

GB

Optagen effekt: 710 watt

Boreeffekt: Beton 13 mm

Stål 10 mm

Træ 32 mm

Omdrejningseffekt: 0 - 2800 min ^-1

Lydtrykniveau LPA 90,1 dB (A)

Lydeffektniveau LWA 103,1 dB (A)

Vibration _w 11,96 m/s ^2

Vægt 2,1 kg

Dobbelisoleret II /

Bestilling af reservedele

©EG Konformitätserklärung

Der Unterzeichnende erklärt in Namen der Firma die Über- einstimmung des Produktes.

Leiter Produkt-Management

Produkt-Management

Archivierung / For archives: 4256030-04-4155050-E

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Geräte geben wir 5 Jahre Garantie, für den Fall, dass unser Produkt mangahalt sein sollte. Die 5-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden, Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wortung entsprechend der Betitionungsanleitung sowie die bestimmungsgemäße Bonutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionären Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprachpartner des regional zustärigen Kundtendionales oder die unten aufgeführt Serviceadresse.
