BEDIENUNGSANLEITUNG KS 250 Alpha Tools
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 1
D Bedienungsanleitung Kapp- und Gehrungssäge
Operating Instructions
Circular Cross-Cut Saw and Mitre Box Saw
F Mode d'emploi
Scle tronçonneuse et à onglet
E Manual de instrucciones
Sierra de mesa, oscilante y para cortar ingletes
P Manual de operação
Serra oscilante e para cortes enviesados
⑤ Bruksanvisning Kap- och geringssåg
① Istruzioni per l'uso della Segatrice per augnature e spuntature
DK Instruktionsbog Kap- og geringssav
PL Instrukcja obsługi
Ręczna pilarka tarczowa
do cięć poprzecznych i ukośnych
TR Kullanma talimatı
Düz ve gönyeli kesim testeresi
© Návod k použití
Kapovací a pokosová pila
Navodilo za uporabo Čelilna in zajerala žaga
Naputak za upotrebu
Prilagodljiva kružna pila za odrezivanje
i rezanje pod kutom
Art.-Nr.: 43.001.14 I.-Nr.: 01023
ks 250
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 2
©Bitte Seite 2-5 ausklappen
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 3
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 4
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 5


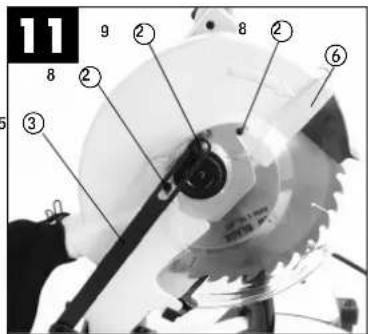

11 8 9 2 8 2 6 3

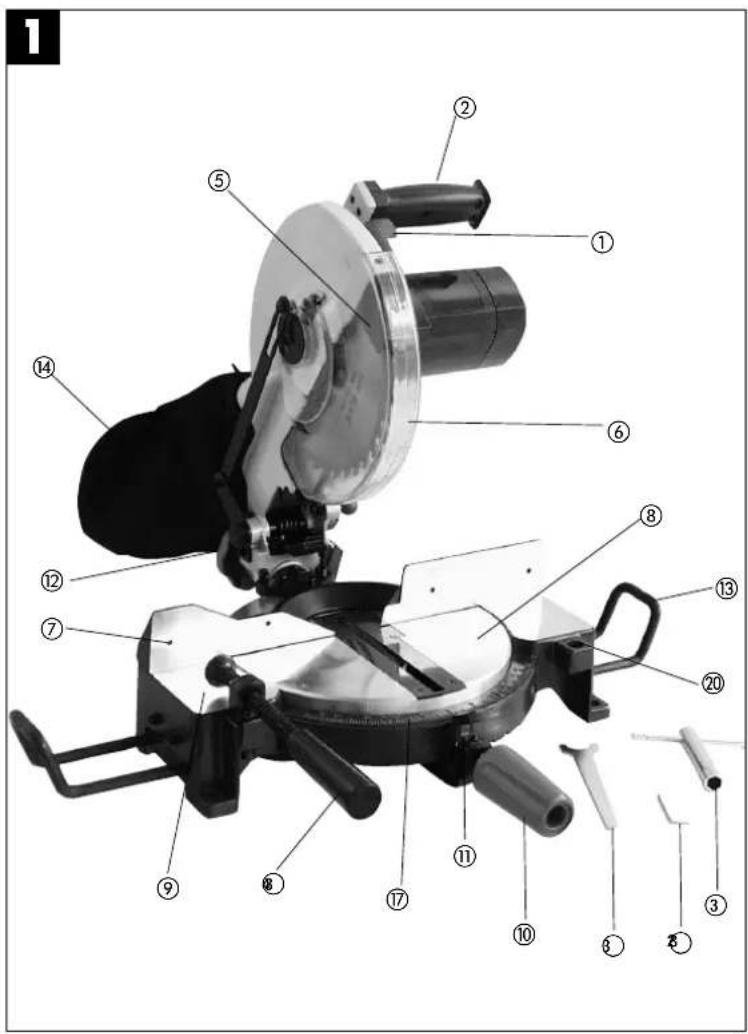

1. Gerätebeschreibung (Abb.1/2)
- Entriegelungsknopf
- Handgriff
- Ein,- Ausschalter
- Maschinenkopf
- Sägeblatt
- Sägeblattschutz beweglich
- Anschlagschiene
- Drehtisch
- Bodenplatte feststehend
- Feststellgriff
- Sperrklinge
- Feststellmutter
- Werkstückauflage
- Spänesack
- Winkelskala
- Sicherungsbolzen
- Skala (Drehtisch)
- Winkelstück
2. Lieferumfang
●Kapp.- und Gehrungssäge
●Hartmetallbestücktes Sägeblatt
●Stirnloch- (30), Sechskantschlüssel (31),
und Imbusschlüssel (32)
●Klemmvorrichtung (34)
3. Bestimmungsgemäße Verwendung
Die Kapp- und Gehrungssäge KS 250 dient zum Kappen von Holz und Kunststoff, entsprechend der Maschinengröße.
Die Säge ist nicht zum Schneiden von Brennholz geeignet.
Die Maschine darf nur nach ihrer Bestimmung verwendet werden.
Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller, Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.
Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche
Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitslechnischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine
6
Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risiken auftreten:
●Berührung des Sägeblattes im nicht abgedecktem Sägebereich.
●Eingreifen in das laufende Sägeblatt (Schnittverletzung)
●Rückschlag von Werkstücken und Werkstückteilen.
●Sägeblattbrüche.
●Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
●Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
●Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.
4. Wichtige Hinweise
Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.
Sicherheitshinweise
●Ziehen Sie bei jeglichen Einstell- und Wartungsarbeiten den Netzstecker.
●Geben Sie die Sicherheitshinweise an alle Personen, die an der Maschine arbeiten, weiter.
●Verwenden Sie die Säge nicht zum Brennholzsägen.
●Vorsicht! Durch das rotierende Sägeblatt besteht Verletzungsgefahr für Hände und Finger
- Überprüfen Sie vor Inbetriebnahme, ob die Spannung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.
- Ist ein Verlängerungskabel erforderlich, so vergewissern Sie sich, daß dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1,5 mm²
●Kabeltrommel nur im abgerolltem Zustand verwenden.
●Die Säge nicht am Netzkabel tragen.
- Setzen Sie die Säge nicht dem Regen aus und benützen Sie die Maschine nicht in feuchter oder nasser Umgebung.
●Sorgen Sie für gute Beleuchtung.
●Sägen Sie nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
●Tragen Sie geeignete Arbeitskleidung! Weite
Kleidung oder Schmuck, können vom rotierendem Sägeblatt erlaßt werden.
●Die Bedienungsperson muß mindestens 18 Jahre alt sein, Auszubildende mind. 16 Jahre, jedoch nur unter Aufsicht.
- Kinder von dem am Netz angeschlossenem Gerät fernhalten.
- Überprüfen Sie die Netzanschlußleitung. Verwenden Sie keine fehlerhaften oder beschädigten Anschlußleitungen.
●Halten Sie den Arbeitsplatz von Holzabfällen und herumliegenden Teilen frei.
●An der Maschine tätige Personen dürfen nicht abgelenkt werden.
- Beachten Sie die Motor - und Sägeblatt-Drehrichtung.
●Das Sägeblatt darf in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegendrücken gebremst werden.
●Bauen Sie nur gut geschärfte, rißfreie und nicht verformte Sägeblätter ein.
- Es dürfen nur Werkzeuge auf der Maschine verwendet werden, die der prEN 847-1:1996 entsprechen.
●Fehlerhafte Sägeblätter müssen sofort ausge- tauscht werden.
- Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.
- Es ist sicherzustellen, daß der Pfeil auf dem Sägeblatt mit, dem angebrachtem Pfeil auf dem Gerät übereinstimmt.
●Vergewissem Sie sich, daß das Sägeblatt in keiner Stellung den Drehtisch berührt, indem Sie bei gezogenem Netzstecker das Sägeblatt mit der Hand, in der 45" und in der 90" Stellung drehen. Sägekopf gegebenenfalls nach Punkt C/F neu justieren.
- Es ist sicherzustellen, daß alle Einrichtungen, die das Sägeblatt verdecken, einwandfrei arbeiten.
●Die bewegliche Schutzhabe darf in geöffnetem Zustand nicht festgeklemmt werden.
●Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
- Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüglich auszutauschen.
●Schnelden Sie keine Werkstücke, die zu kleis sind, um sie sicher in der Hand zu halten.
●Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berühren könnten.
- Bei langen Werkstücken ist eine zusätzliche Auflage (Tisch, Böcke, etc.) erforderlich, um ein kippen der Maschine zu vermeiden.
●Runde Werkstücke wie Dübelstangen etc. müssen immer mit einer geeigneten Vorrichtung festgespannt werden.
- Es dürfen sich keine Nägel oder sonstige Fremd-
körper in dem zu sägenden Teil des Werkstücks befinden.
●Arbeitsstellung stets seitlich vom Sägeblatt.
●Die Maschine nicht soweit belasten, daß sie zum Stillstand kommt.
- Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlagschiene, um ein wackel bzw. verdrehen des Werkstückes zu verhindern.
- Stellen Sie sicher, daß die Abschnitte sich seitlich vom Sägeblatt entfernen können. Andernfalls ist es möglich, daß sie vom Sägeblatt erfaßt und weggeschleudert werden.
●Sägen Sie niemals mehrere Werkstücke gleichzeitig.
●Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.
●Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten. - Netzstecker ziehen-
●Umrüstungen, sowie Einstell-, Meß-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen. - Netzstecker ziehen-
- Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind.
●Beim Verlassen des Arbeitsplatzes den Motor ausschalten und Netzstecker ziehen.
- Elektroinstallationen, Reparaturen und Wartungsarbeiten dürfen nur von Fachleuten ausgeführt werden.
●Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur- oder Wartung sofort wieder montiert werden.
●Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.
●Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
●Merkhefte der Berufsgenossenschaft beachten (VBG 7j).
●Schließen Sie bei jeder Tätigkeit die Staubabsaug Einrichtung an.
●Der Betrieb in geschlossenen Räumen ist nur mit einer geeigneten Absauganlage zulässig.
●Die Kappsäge muß an einer 230 V Schukosteckdose, mit einer Mindestabsicherung von 10 A. angeschlossen werden.
●Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.
●Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist!
●Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
- Überprüfen Sie das Werkzeug auf eventuelle Beschädigungen!
●Vor weiterem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte
D
D
Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
- Überprüfen Sie, ob die bewoglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Werkzeugs sicherstellen.
- Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
- Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln.
- Dieses Werkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andermfalls können Unfälle für Benutzer entstehen.
- Beim Senkrechtarbeiten Vorsicht walten lassen.
- Achtung, bei Doppelgehrungsschnitten ist besondere Vorsicht geboten
- Überlasten Sie Ihr Werkzeug nicht!
●Tragen Sie eine Schutzbrille
●Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske - Kontrollieren Sie das Werkzeugkabel / Verlängerungskabel auf Beschädigung.
Augenschutz tragen
Gehörschutz tragen
Staubschutz tragen
Geräuschemmisionswerte
●Das Geräusch dieser Säge wird nach DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Anhang A; 2/95 gemessen. Das Geräusch am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Benutzer erforderlich. (Gehörschutz tragen!)
Betrieb Leerlauf
Schalldruckpegel LPA 100,4 dB(A) 91,7 dB(A)
Schalleistungspegel LWA 111,4 dB/A) 102,7 dB(A) Die angegebenen Werte sind Emmisionswerte und
8
müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emmissions- und Immisionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immisionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähligen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.
5. Technische Daten
Wechselstrommotor 230V 50Hz
Aufnahmeleistung P1 1400 Watt
Betriebsart S1
Leerlaufdrehzahl n_0 4500 min ^2
Hartmetallsägeblatt ø 250 x ø 16 x 3,2 mm
Anzahl der Zähne 36
Standfläche 445 x 330
Schwenkbereich -47" / 0" +47"
Gehrungsschnitt 0" bis 45" nach links
Sägebett-Auflage 450 x 160 mm
Sägebreite bei 90° 135 x 70 mm
Sägebreite bei 45° 100 x 70 mm
Sägebreite bei 2 x 45°
(Doppelgehrungsschnitt) 100 x 70 mm
6. Vor Inbetriebnahme
●Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, einem Universal-Untergestell o. ä festgeschraubt werden.
●Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
●Das Sägeblatt muß frei laufen können.
- Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
●Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
- Überzeugen Sie sich vor dem Anschließen der
Maschine, daß die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
7. Aufbau und Bedienung
Säge aufbauen: (Abb. 1 / 3)
●Feststellgriff (10) in das Winkelstück (18) schrauben.
●Werkstückauflage (13) in die Aufnahme (21) schieben und mit der Madenschraube (22) sichem. Die Werkstückauflagen können je nach Werkstücklänge verstellt werden.
●Klemmvorrichtung (19) in eine der beiden Bohrung (20) links und rechts in der Bodenplatte (9) stecken.
A.) Säge einstellen. (Abb. 1/2)
●Zum Verstellen des Drehtellers (8) den Feststellgriff (10) ca. 2 Umdrehungen lockern und die Sperrklinge (11) drücken, um den Drehteller (8) zu entriegeln.
- Der Drehteller (8) besitzt Raststellungen bei 0°, 15°, 22,5°, 30° und 45°. Sobald die Sperrklinge (11) eingerastet ist, muß die Stellung durch Festdrehen des Feststellgriffes (10) zusätzlich fixiert werden.
●Sollten andere Winkelstellungen benötigt werden, so wird der Drehteller (8) nur über den Feststellgriff (10) fixiert werden.
●Durch leichtes Drücken des Maschinenkopfes (4) nach unten und gleichzeitiges Herausziehen des Sicherungsbolzens (16) aus der Motorhalterung, wird die Säge in der unteren Arbeitsstellung entriegeln.
●Maschinenkopf (4) nach oben schwenken, bis der Sicherungshaken einrastet.
- Der Maschinenkopf (4) kann durch lösen der Spannschraube (13), unter Zuhilfenahme des Sechskanntschlüssels (25) oder des Drehgriffes (20), nach links auf max. 45° geneigt werden.
- Netzspannung mit Spannungsangabe auf dem Datenschild auf Übereinstimmung prüfen und Gerät anstecken.
B.) Kappschnitt 90° und Drehtisch 0° (Abb.1)
●Die Säge wird durch Drücken des Hauptschalters (3) eingeschaltet.
- Achtung! Das zu sägende Material fest auf die Maschinenfläche auflegen und mit der Klemmvorrichtung (34) sichern, damit das Material sich während des Schneidens nicht verschiebt.
- Nach dem Einschalten der Säge abwarten, bis das Sägeblatt (5) seine maximale Drehzahl erreicht hat.
●Entriegelungsknopf (1) nach rechts drehen und
Maschinenkopf mit dem Griff (2) gleichmäßig und mit leichtem Druck nach unten durch das Werkstück bewegen.
●Nach Beendigung des Sägevorgangs Maschinenkopf wieder in die obere Ruhestellung bringen und Ein,- Ausschalter (3) loslassen. Achtung! Durch die Rückhofeder schlägt die Maschine automatisch nach oben, d.h. Griff (2) nach Schnittende nicht loslassen, sondern Maschinenkopf langsam und unter leichtem Gegendruck nach oben bewegen.
C.) Feinjustierung des Anschlags für Kappschnitt 90° (Abb. 4/5)
●Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
●Feststellmutter (12) lockern.
●Anschlagwinkel (a) zwischen Sägeblatt (5) und Drehtisch (8) anlegen.
●Gegenmutter (23) lockern und die Justierschraube (24) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) 90° beträgt.
●Um diese Einstellung zu fixieren Gegenmutter (23) wieder festziehen.
D.) Kappschnitt 90° und Drehtisch 0°-47° (Abb. 6)
Mit der KS 250 können Schrägschnitte nach links und rechts von 0°-47° zur Anschlagschiene ausgeführt werden.
●Den Drehtisch (8) durch Lockern des Feststellgriffes (10), und Drücken der Sperrklinge (11) lösen.
●Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen, d.h. die Markierung (a) auf dem Drehtisch muß mit dem gewünschtem Winkelmaß (17) auf der feststehenden Bodenplatte (9) übereinstimmen.
●Den Feststellgriff (10) wieder festziehen um Drehtisch (8) zu fixieren.
●Schnitt wie unter Punkt B.) beschrieben ausführen.
E.) Gehrungsschnitt 0°-45° und Drehtisch 0° (Abb. 4/7)
Mit der KS 250 können Gehrungsschnitte nach links von 0°-45° zur Arbeitsfläche ausgeführt werden.
●Maschinenkopf (4) in die obere Stellung bringen.
- Den Drehtisch (8) auf 0° Stellung fixieren. - Die Feststellmutter (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links neigen, bis der Zeiger (a) auf das gewünschte Winkelmaß (b) zeigt.
●Feststellmutter (12) wieder festziehen und
D
Schnitt wie unter Punkt B.) beschrieben durchführen.

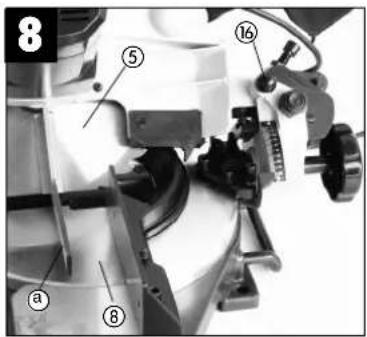

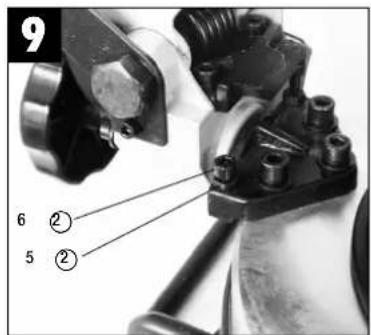

F.) Feinjustierung des Anschlags für Gehrungsschnitt 45" (Abb. 8/9)
●Den Maschinenkopf (4) nach unten senken und mit dem Sicherungsbolzen (16) fixieren.
●Den Drehtisch (8) auf 0" Stellung fixieren.
●Die Feststellmutter (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links, auf 45° neigen.
-45°-Anschlagwinkel (a)zwischen Sägeblatt (5) und Drehtisch (8) anlegen.
●Gegenmutter (25) lockern und Justierschraube (26) soweit verstellen, bis der Winkel zwischen Sägeblatt (5) und Drehtisch (8) genau 45° beträgt.
●Gegenmutter (25) wieder festziehen um diese Einstellung zu fixieren.

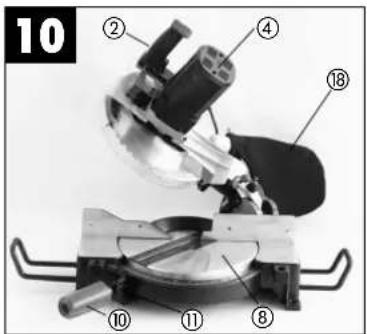

G.) Gehrungsschnitt 0°-45° und Drehtisch 0°-47° (Abb. 10)
Mit der KS 250 können Gehrungsschnitte nach links von 0°-45° zur Arbeitsfläche und gleichzeitig 0°-47° zur Anschlagschiene ausgeführt werden (Doppelgehrungsschnitt).
- Maschinenkopf (4) in die obere Stellung bringen. - Den Drehtisch (8) durch Lockern des Feststellgriffes (10), und Drücken der Sperrklinge (11) lösen.
- Mit dem Handgriff (2) den Drehtisch (8) auf den gewünschten Winkel einstellen (siehe hierzu auch Punkt D).
●Den Feststellgriff (10) wieder festziehen um Drehtisch zu fixieren.
●Die Feststellmutter (12) lösen und mit dem Handgriff (2) den Maschinenkopf (4) nach links, auf das gewünschte Winkelmaß neigen (siehe hierzu auch Punkt E).
●Feststellmutter (12) wieder festziehen.
●Schnitt wie unter Punkt B. beschrieben ausführen.

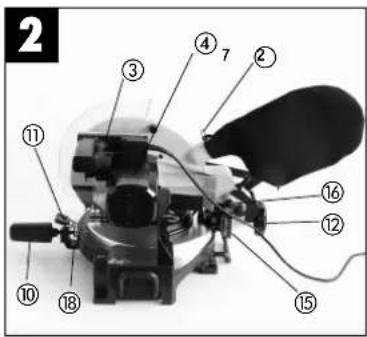

H.) Spanabsaugung (Abb. 2)
Die Säge ist mit einem Fangsack (14) für Späne ausgestattet. Der Spänesack (14) kann durch zusammendrücken der beiden Bügel (27) nach hinten abgezogen und über den Reißverschluß auf der Unterseite entleert würden.

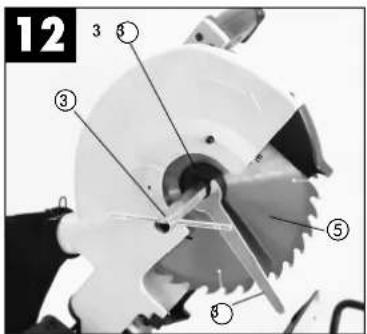

I.) Austausch des Sägeblatts (Abb. 11/12)
●Netzstecker ziehen
●Den Maschinenkopf (4) nach oben schwenken
●Zylinderschraube (29) lösen und Verbindungsteil
(35) nach hinten klappen.
●Die beiden Kreuzschlitzschrauben (28) lockern und beweglichen Sägeblattschutz (6) abnehmen.
- Den Außenflansch (33) mit dem beiliegenden Stimlochschlüssel (30) sperren und die Sechskantschraube mit dem Steckschlüssel (31) im Uhrzeigersinn (Achtung! Linksgewindel) herausschrauben.
●Das Sägeblatt (5) vom Innenflansch abnehmen nach unten herausziehen.
●Das neue Sägeblatt in umgekehrter Reihenfolge wieder einzusetzen und festziehen.
Achtung! Die Schnittschräge der Zähne d.h. die Drehrichtung des Sägeblattes, muß mit der Richtung des Pfeils auf dem Gehäuse übereinstimmen.
●Vor der Sägeblattmontage, müssen die Säge-
blattflansche sorgfältig gereinigt werden
●Der bewegliche Sägeblattschutz (6) ist in umgekehrter Reihenfolge wieder zu montieren.
- Bevor Sie mit der Säge weiter arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
8. Wartung
●Halten Sie die Lüftungsschlitze der Maschine stets frei und sauber.
●Staub und Verschmutzungen sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit Druckluft oder einem Lappen durchzuführen.
●Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.
●Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
9. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden:
●Typ des Gerätes
- Artikelnummer des Gerätes
●Ident- Nummer des Gerätes
●Ersatzteil- Nummer des erforderlichen Ersatzteils
GB
1. Description
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 21
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 27
E
●Drag ut nätkontakten.
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 35
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 38
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 49
PL
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 70

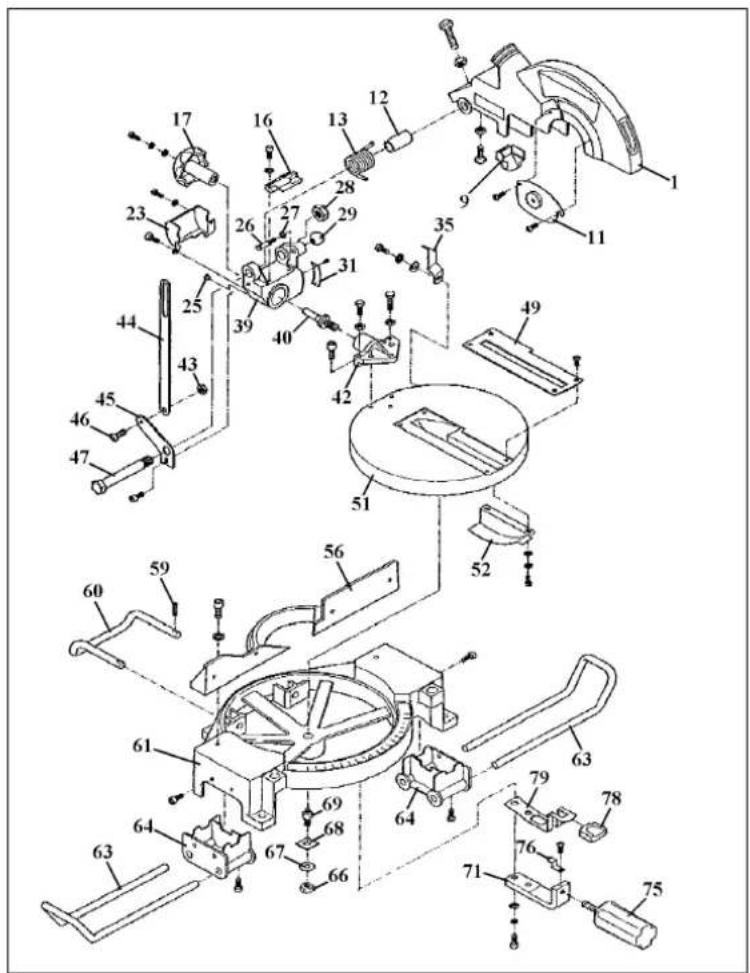

Ersatzteilzeichnung KS 250 Art.-Nr.: 43.001.14 I-Nr. 01023
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 71

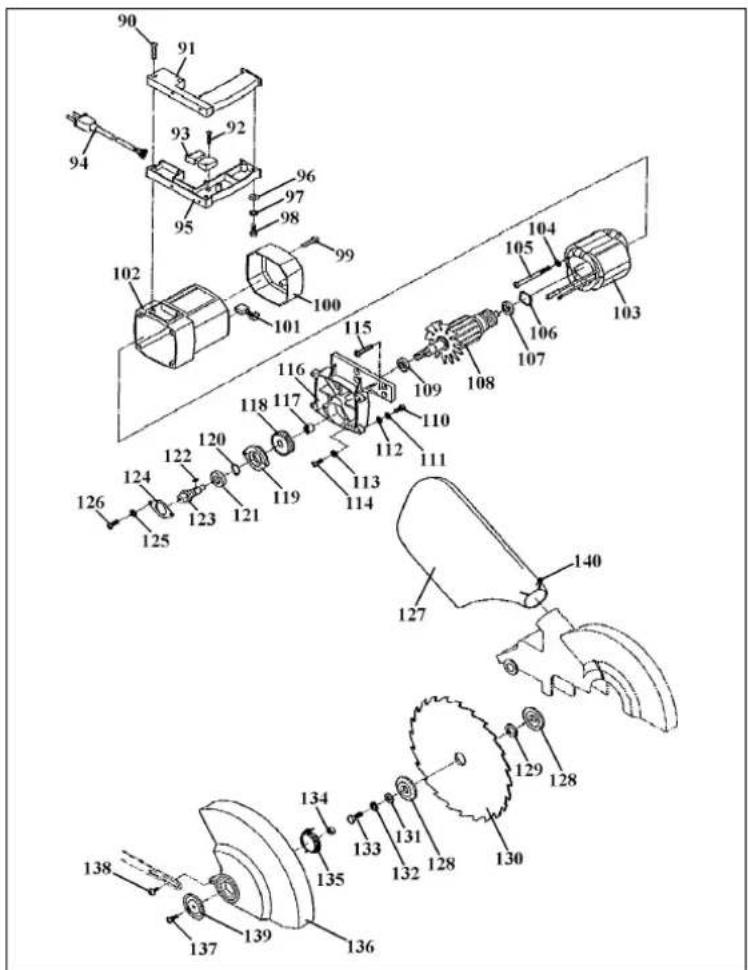

Ersatzteilzeichnung KS 250 Art.-Nr.: 43.001.14 I-Nr. 01023
Ersatzteilliste KS 250 Art.-Nr.: 43.001.14 I-Nr. 01023
| Pos. | Bezeichnung Ersatzteil-Nr. | |
| 01 | Sägeblattschutz 43.001.10.04.001 | |
| 09 | Kunststoffeinsatz 43.001.10.04.002 | |
| 11 | Abdeckblech 43.001.10.04.003 | |
| 12 | Distanzhülse 43.001.10.04.004 | |
| 13 | Spannfeder 43.001.10.04.005 | |
| 16 | Anschlag 43.001.10.04.006 | |
| 17 | Verstellmutter 43.001.10.04.007 | |
| 23 | Kunststoffabdeckung 43.001.10.04.008 | |
| 25 | Distanzstück 43.001.10.04.009 | |
| 26 | Gewindebolzen 43.001.10.04.010 | |
| 27 | Dichtring 43.001.10.04.011 | |
| 28 | Mutter selbstsichernd 43.001.10.04.012 | |
| 29 | Kugelknauf | 43.001.10.04.013 |
| 31 | Skala | 43.001.10.04.014 |
| 35 | Zeiger | 43.001.10.04.015 |
| 39 | Schwenkgehäuse | 43.001.10.04.016 |
| 40 | Gewindebolzen 43.001.10.04.017 | |
| 42 | Schwenkhalter | 43.001.10.04.018 |
| 43 | Mutter selbstsichernd 43.001.10.04.019 | |
| 44 | Verbindungsteil 43.001.10.04.020 | |
| 45 | Befestigungsblech | 43.001.10.04.021 |
| 46 | Inbusschraube | 43.001.10.04.022 |
| 47 | Seckskantschraube | 43.001.10.04.023 |
| 49 | Kunststoffeinsatz 43.001.10.04.024 | |
| 51 | Drehtisch | 43.001.10.04.025 |
| 52 | Schutz | 43.001.10.04.026 |
| 56 | Anschlag 43.001.10.04.027 | |
| 59 | Spannstift | 43.001.10.04.028 |
| 60 | Stabilisierungsbügel | 43.001.10.04.029 |
| 61 | Grundgehäuse | 43.001.10.04.030 |
| 63 | Werkstückauflage | 43.001.10.04.031 |
| 64 | Halterung | 43.001.10.04.032 |
| 66 | Mutter selbstsichernd 43.001.10.04.033 | |
| 67 | Unterlegscheibe | 43.001.10.04.034 |
| 68 | Federscheibe | 43.001.10.04.035 |
| 69 | Spezialschraube | 43.001.10.04.036 |
| 71 | Winkelstück | 43.001.10.04.037 |
| 75 | Griff | 43.001.10.04.038 |
| 76 | Zeiger | 43.001.10.04.039 |
| 78 | Endstück 43.001.10.04.040 | |
| 79 | Federblech | 43.001.10.04.041 |
| o.B. | Sperrhebel | 43.001.10.04.042 |
| o.B. | Klemmworrichtung | 43.001.10.04.043 |
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 73
| Pos. | Bezeichnung Ersatzteil-Nr. | |
| 90 | Schraube 43.001.10.04.044 | |
| 91 | Griffäfte oben 43.001.10.04.045 | |
| 92 | Schraube 43.001.10.04.046 | |
| 93 | Ein-Ausschalter 43.001.10.04.047 | |
| 94 | Netzleitung 43.001.10.04.048 | |
| 95 | Griffäfte unten 43.001.10.04.049 | |
| 96 | Unterlegscheibe 43.001.10.04.050 | |
| 97 | Federring 43.001.10.04.051 | |
| 98 | Schraube 43.001.10.04.052 | |
| 99 | Schraube 43.001.10.04.053 | |
| 100 | Deckel 43.001.10.04.054 | |
| 101 | Kohlebürste 43.001.10.04.055 | |
| 102 | Motergehäuse 43.001.10.04.056 | |
| 103 | Statpr 43.001.10.04.057 | |
| 104 | Unterlegscheibe 43.001.10.04.058 | |
| 105 | Schraube 43.001.10.04.059 | |
| 106 | Federscheibe 43.001.10.04.060 | |
| 107 | Kugpilager 43.001.10.04.061 | |
| 108 | Rotor | 43.001.10.04.062 |
| 109 | Kugpilager 43.001.10.04.063 | |
| 110 | Schraube 43.001.10.04.064 | |
| 111 | Federring 43.001.10.04.065 | |
| 112 | Unterlegscheibe 43.001.10.04.066 | |
| 113 | Federring 43.001.10.04.067 | |
| 114 | Schraube 43.001.10.04.068 | |
| 115 | Flachkopfschraube | 43.001.10.04.069 |
| 116 | Getriebegehäuse | 43.001.10.04.070 |
| 117 | Lager | 43.001.10.04.071 |
| 118 | Getriebezahnrad | 43.001.10.04.072 |
| 119 | Lagergehäuse 43.001.10.04.073 | |
| 120 | Sicherungsring | 43.001.10.04.074 |
| 121 | Kugpilager 43.001.10.04.075 | |
| 122 | Passfeder | 43.001.10.04.076 |
| 123 | Spindel | 43.001.10.04.077 |
| 124 | Deckel 43.001.10.04.078 | |
| 125 | Federring 43.001.10.04.079 | |
| 126 | Schraube 43.001.10.04.080 | |
| 127 | Staubfangsack | 43.001.10.04.081 |
| 128 | Flansch | 43.001.10.04.082 |
| 129 | Schelbe | 43.001.10.04.083 |
| 130 | Ersatzsägeblatt | 45.020.44 |
| 131 | Unterlegscheibe 43.001.10.04.084 | |
| 132 | Federring 43.001.10.04.085 | |
| 133 | Befestigungsschraube | 43.001.10.04.086 |
| 134 | Sicherungsmutter | 43.001.10.04.087 |
| 135 | Hüchollfeder | 43.001.10.04.088 |
| 136 | Penjelschutzhaube | 43.001.10.04.089 |
| 137 | Schraube 43.001.10.04.090 | |
| 138 | Schraube 43.001.10.04.091 | |
| 139 | Hallsteil | 43.001.10.04.092 |
| 140 | Sicherungsfeder 43.001.10.04.093 |
©EG Konformitätserklärung
Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.
Leiter Produkt-Management
Archivierung / For archives:
Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 5 Jahre.
Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden.
Ihr Kundendienstansprechpartner
F GARANTIE
Wir gewähren Ihnen fünf Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantezet beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuwissen ist, Innerhalb der Garantizzeit bestätigen wir alle Fundionstehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfoher zurückzuführen sind. Die dazu beizugten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
Ausschluss: Die Garantezeit bezieht sich nicht auf natürliche Abrutzung oder Transportschäden, ferner nicht auf Schaden, die Infolge Nichtbeachtung der Montageanleitung und nicht nongemäßter Installation entstanden. Der Hersteller hallet nicht für indirekte Folge- und Vermögenschägen.
Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.
ISC GmbH · International Service Center
Service- und Infoserver: http://www.isc-gmbh.info
Technische Änderungen vorbehalten
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 77
Notizen:
77
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 78
Notizen:
Anleitung KS 250 AlphaTools 24.11.2003 16:50 Uhr Seite 79
Notizen:
DISC GmbH
Eschenstraße 6
D-94405 Landau/lear
Tel. (0180) 5 120 509, Fax (088 51) 2610 U. 5250
A Hans Einhell Österreich Gesellschaft m.b.H.
Mühlgasse 1
A-2353 Guntramsdorf
Tel. (02236) 53516, Fax (02236) 52399
CHFupaq International
St. Gallerstraße 182
CH-8404 Winterthur
Tel. (052) 2358787, Fax (052) 2358700
GIL Einbel UK Ltd
Morpeth Wharf
Twelve Quays
Birkenhead, Wirral
CH 41 1NG
Tel. 0151 6491500, Fax 0151 6491501
