BEDIENUNGSANLEITUNG 405/40-2.6S Güde

Akku-Rasenmäher 405/ 40-2.6 S

95864

DEUTsCH Bittlesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfaltig durch.

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄsse VERWENDUNG | SICHERHEITSHINWEISE | WARTUNG | GEWAHRLEISTUNG 16

English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS MAINTENANCE | GUARANTEE 24

FRANÇAIS CARACTERISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION | CONSIGNES DE SECURITÉ | ENTRETIEN | GARANTIE 31

DE Reinigung/Wartung

5

1

2

3

4

Technische Daten

Akku-Rasenmäher 405/40-2.6 S
	Articlel-Nr.	95864
	Spannung 40 V	-1
	Nenndrehzahl 3700 min
	Schnittbreite 405 mm
	Schnitttiefe 25-75 mm
	Fangsackvolumen 40 l
	Gewicht ohne Akku/Ladegerät	13,4 kg
	Schutzart IP 55
Geräuschangaben
	Schalldruckpegel LpA1)	78,1 dB (A)
	Gemessener Schalleistungspegel LwA2)	90,6 dB (A)
	Garantierter Schalleistungspegel LwA3)	96 dB (A)
	Gemessen nach 1)EN 60335; 2)3)2000/14/EG; 1)Unsicherheit K=3 dB (A); 2)Unsicherheit K=1,81 dB (A)
	Gehörschutz/TRagen!
Vibrationsangaben
Schwingungsemissionswert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335
	Schwingungsemissionswert ah	1,513 m/s2
	Unsicherheit K=1,5 m/s2

Akkupack
Akkuspannung 40 V
Akkutyp Li-Ion
Kapazität des Akkus 2,6 Ah
Akkuleistung 104 Wh
Ladezeit des Akkus ca. 62 min
Nettogewicht	0,8 kg
Ladegerät
Eingangsspannung 230 V~
Frequenz	50 Hz
Ausgangsspannung 41,8 V	---
Ausgangsstrom	3,0 A
Aufnahmeleistung	150 W
Nettogewicht	0,8 kg

WARNING: Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert untersuchen.
Der Schwingungspiegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden.

Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgescheltet ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz der Bedienperson vor der Wirkung von Schwängungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Benutzen Sie das Gerät erst nach dem Sie die Betriebsanleitung aufmerksam gelesen und verstanden

haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollenn, wenden Sie sich an den Kundendienst.

Dieses Gerätarf nicht von Kindern benutzt werden.

Das Gerätarf nicht von Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzureichendem Wissen oder Erfahrung benutzt werden, außer sie werden von einer für sie verantwortlichen Person beaufsichtigt oder angeleitet.

Kinder sollenen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

Bestimmungsgemäß Verwendung

Der Akku-Rasenmacher ist für das Schneiden von kleinen bis mittleren Rasenflächen im privaten Haus- und Hobbymgarten bestimmt. Aufgrund körperlicher Gefährung des Benutzers und anderer Personen darf der Rasenmacher nicht für andere Zwecke eingesetzt werden.

Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Der Rasenmacher darf nicht eingesetzt werden zum Trimmen von Buschen, Hecken und Strauchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachpflanzungen oder in Balkonkästen. Weiterhin darf der Rasenmacher nicht als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten sowie zum Einebren von Bodenunbenheiten verwendet werden.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmark-sam die Betriebsanleitung gelesen und verstanden haben.

Qualifikation: Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerätarf nur von Personen betrieben werden, die das 18. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Betriebsanleitung. Eine spezielle Schulung ist nicht notwendig.

Restrisiken

Die rotierenden Messer konnen zu schweren Schnittverletzungen bzw. Abtrennen von Körperteilen führen.

Niemals bei laufendem Gerät unter das Gehäuse fassen. Schutzschuhe tragen. Fangsack nie bei laufendem Gerät abnehmer.

Herausgeschleuderte Steine oder Erde können zu Verletzungen führen.

Zubearbeitende Flachen im Vorfeld nach Fremdkörpern absuchen. Achten Sie daraufuf, dass der Fangsack ordnungsgemäß eingehängt ist. Wahrend der Arbeit eine Schutzbrille trag.

Mangelhafte Beleuchtung/Lichtverhaltnisse stellen ein hohes Sicherheitsrisiko dar.

Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtverhaltnisse.

Verhalten im Notfall

Verletzungsgefahr!

Bringen Sie Hände oder FüBe nie in die Nähe von rotierenden Teilen. Halten Sie immer Abstand zur Auswurföffnung.

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte arztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereitvorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufullen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Symbole

Warning/Achtung!

Betriebsanleitung lessen

Vor allen Einstellungen- Reinigungsaund Wartungsarbeiten Gerat ausschalten und Kontaktschlussziehen.

Vorsicht! Messer laufen nach! Warten bis alle rotierenden Teile zum Stillstand gekommen sind.

Halten Sie das Anschlusskabel von den Schneidmessern fern.

Achtung, Einzugsgefahr

Weisen Sie Kinder und unbefugte Personen an sich stets von dem Gerät fern zu halten.

Vor Nasse schützen Die Maschine nicht dem Regen aussetzen.

Schutzbrille tragen!

Gehorschutz tragen!

Schutzhandschuheragen!

Sicherheitsschuhe mit Schnittschutz, griffiger Sohle und Stahlkappe/TRagen!

Warning vor wegschleudernden Teilen

Warning vor scharfen Messern. Die Messer laufen auch nach dem Ausschalten noch kurz nach.

Halten Sie in der Nähe stehende Personen auf sicheren Abstand zur Maschine (mindestens 5 m)

CE Konformitätszeichen

Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen. Recycling-Stellen abgegeben werden.

Vor Nasse schützen

Packungsorientierung oben

Intertek GS zertifiziert

Ladegerät

Warning/Achtung!

Betriebsanleitung lessen

Das Ladegerät nur in Innenräumen benutzen

Gerätesicherung

Schutzklasse II

Akku

Akku vor Hitze und Feuer schützen

Akku vor Wasser und Feuchtigkeit schützen

Akku vor Temperaturen über 40^ schützen

Li-lon

Werfen Sie Akkus nicht in den Hausmüll

Geben Sie Akkus an einer Altbatterie-Sammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführrt werden.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetrie-bene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzüden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwen den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kaibel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlieben, es aufnahmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlieben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschluss, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) Verwendung und Behandlung des Elektrowerk-zeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug

arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwand frei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Verwendung und Behandlung des Akkuwerkeuzugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metalgengständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser

absplen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi-ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Sicherheitshinweise für Akku-Rasenmacher

Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Gerats fern. Der Mindest-Sicherheitsabstand betragt 5 m.

Tragen Sie persönliche Schutzausrüstung. Tragen Sie feste Schuhe und lange Hosen. Benutzen Sie das Gerät nie barfuß oder in leichten Sandalen. Tragen Sie Schutzhandschuhe, wenn dies notwendig ist.

Überprüfen Sie sorgfältig das Gelände, auf dem die Maschine eingesetzt wird, und entfern den Sie alle Gegenstände, die erfasst und weggeschleudert werden können wie z. B. Steine, Åste, Drahte, Lebenswesen etc.

Vermeiden Sie den Gebrauch des Geräts auf nassem Gras, sowieit möglich.

Vor dem Gebrauch immer mit einer Sichtprüfung sicherstellen, dass Mahmesser, Messerschrauben und die Maheinheit nicht stumpf, abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer und Schrauben ersetzen, um Auswuchung zu gewährleisten.
Esiststrengstensundersagt,diean derMaschine befoindlichenSchutzeinrichtungenzudemontieren, abzuändernoderZweck zu entfremdenoder fremde Schutzeinrichtungenanzubringen.
Das Gerät darft nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.

Starten Sie den Motor erst dann, wenn ihre Fübe in sicheren Abstand von den Schneidewerkzeugen sind.

Kippen Sie die Maschine nicht beim Starten.

Starten Sie die Maschine nicht, wenn Sie vor der Auswurföffnung stehen.

Gehen Sie! Nicht rennen!

Achten Sie auf sicheren Stand, sondern an Hängen.
Mahren Sie nicht an übermöig steilen Hängen. Seien Sie besonder vorsichtig, wenn Sie an Hängen die Fahrtrichtung wechseln.

Seien Sie äußert vorsichtig, wenn Sie wenden und die Maschine zu sich heranziehen.

Schalten Sie den Rasenmaher immer ab, wenn er getragen, gekippt oder außerhalb von Rasenflächen bewegt wird. Warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind.

Falls ein Fremdkörper getroffen wird oder Vibrationen auftreten, müssen Sie das Gerät abstellen und den Zündkerzenstecker abziehen. Kontrollieren Sie, ob das Gerät beschädigt ist. Eventuelle Schäden reparieren. Schalten Sie die Maschine(sofort ab, nachdem Sie ihre Arbeit beendet haben.

• Stopen Sie die Maschine undziehen Sie den Kontaktschluss.Warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind und sich das Gerat abgekühlt hat. Ziehen Sie den Schlusselwann immer Sie das Gerat verlassen.
  Um ein blockiertes Messer frei zu machen.
  Um die Schnitthöhe einzustellen.
  Um den Fangsack zu entleeren.
• Wenn ein Fremdkörper getroffen wurde (Überprüfen Sie den Rasenmaher auf Schäden. Reparaturen mussen durchgeführt werden, bevor das Gerät wieder in Betrieb genommen wird.).
• Um den Mähr anzuheiten oder wegzutragen.
• Um den Maher zu kippen oder zu transportieren (z.B. von-/ zum Rasen oder über Wege.
• Bevor Sie den Rasenmaher überprüfen, reinigen oder andere Arbeiten durchfuhren.

Der Ein-/ Ausschalter und der Sicherheitsschalter führen nicht arretiert werden.

Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeug. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Warning Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tändlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Kurzschluss besteht Brand- und Explosionsgefahr.

Vermeiden Sie, dass die Maschine bei schlechten Wetterbedingungen betrieben wird, besonderss bei Blitzgefahr.

Ladestation

In den Akku-Einschubschacht der Ladegeräte)dürfen keine Metallteile gelangen (Kurzschlussgefahr). Benutzen Sie das Ladegerät niemals in feuchter oder nasser Umgebung. Nur zur Verwendung in Innenaumen geeignet.

Achten Sie darauf, dass die Netzspannung mit den Angaben auf dem Typenschild des Ladegerät übereinstimmt. Es besteht die Gefahr eines elektrischen Schlags.

Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel konnte Kabel und Stecker beschädigen und die elektrische Sicherheit waren nicht mehr gewährleistet.

Benutzen Sie niemals das Ladegerät wenn Kabel, Stecker oder das Gerät selbst durch äußliche

Einwirkung beschädigt sind. Bei Beschädigungen in Fachwerkstatt reparieren setzen.

Verhindern Sie, dass die Kuhlfunktion des Gerätes durch Verdecken der Kühlschlitze befindert wird. Betreiben Sie das Gerät nicht in der Höhe von Wärmequellen oder auf brennbarem Untergrund.

Öffnen Sie niemals das Ladegerät. Im Falle einer Störung wenden Sie sich an eine Fachwerkstatt.

Verwenden Sie zum Aufladen des Akkus nur das Güde-Ladegerät. Bei Verwendung anderer Ladegeräte konnen Defekte auftreten oder ein Brand ausgelöst werden.

Die Außenfläche des Akkus muss sauber und trocken sein, bevor Sieihn aufladen.

Akku

Bei unsachgemäßem Gebrauch oder beim Gebrauch-beschädigter Akkus können Dämpfe austreten. Führen Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

Brandgefahr! Explosionsgefahr!

Verwenden Sie niemals beschädigte, defekte oder defomierte Akkus. Den Akku niemals öffnen, beschädigen und nicht fallen halten.

Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien laden.

Akku vor Hitze und Feuer schützen. Akku nur in einer Umgebungstemperatur zwischen 10^ bis +40^ verwenden.

Niemals auf Heizkorpern ablegen oder länger Zeit starker Sonnenstrahlung aussetzen. Nach starker Belastung erst abkühlen halten.

Kurzschluss - Kontakte des Akkus nicht mit Metallteilen überbrücken.

Bei Entsorgung, Transport oder Lagerung muss der Akku verpackt werden (Plastiktute, Schachtel) oder die Kontakte müssen abgeklebt werden.

Arbeitshinweise

Die Akkus werden nur teilweise vorgeladen gefelert und müssen vor Gebrauch zum ersten Mal voll aufgeladen werden.

Laden Sie den Akku nach, wenn das Gerät zu langsam lauft oder stehen bleibt.
- Der Li-lonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die "Electronic-Cell Protection" gegen Tiefentladung geschützt.

Eine wesentlich kürzere Betriebszeit des geladenen Akkus zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur Original-Ersatz-Akkupacks.

Wartung

Rotierendes Messer

Arbeiten/Einstellungen am Gerät nur bei abgeschaltetem Motor, gezogenem Kontaktschluss und stillstehendem Schneidmesser vornehmen.

Vor allen Einstell-, Reinigungsaund Wartungsarbeiten Gerat ausschalten und Kontaktschlusselziehen.Warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind und sich das Gerat abgekuhlhat.

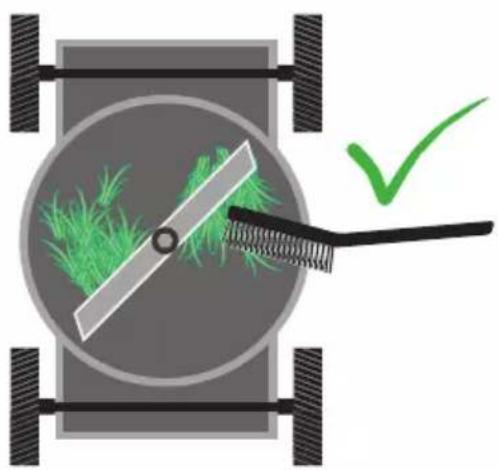

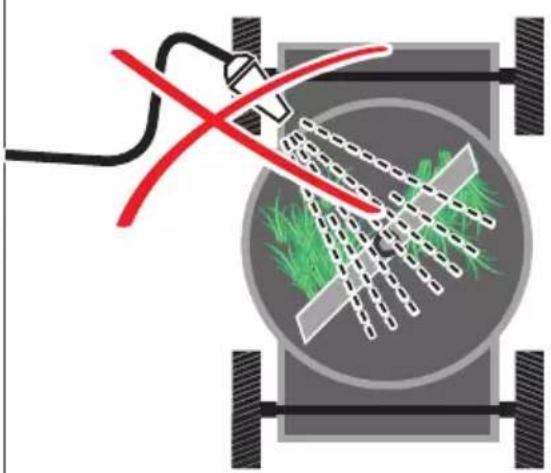

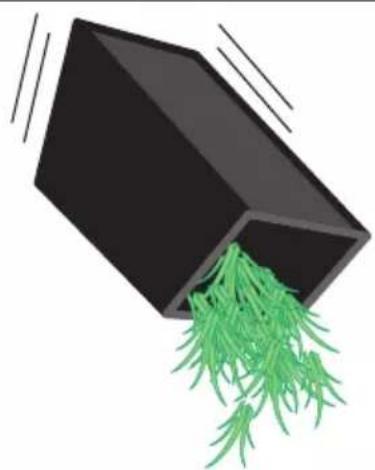

Maschine stets sauber halten. Grasauwurf und Gehäuse regelmäßig reinigen.

Behandeln Sie alle beweglichen Teile mit einem umwelt freundlichen Öl.

Überprüfen Sie den Auffangsack regelmäßig auf Abnutzung und Alterung.

Reparaturen und Arbeiten, die nicht in dieser Anleitung beschreiben wurden, nur von qualifiziertem Fachpersonal durchführten halten.

Nur Originalzubehör und Originalersatzteile verwenden.

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfallen und Verletzungen führen.

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind.

Schadhafte und/oder zu entsorgende Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Akkus umweltgerecht entsorgen

Li-lon-Akkus sind entsorgungspflichtig. Lassen Sie defekte Akkus vom Fachhandel entsorgen. Akkus mussen aus dem Gerät entfernt werden bevor es verschrottet wird. Beschädigte Akkus konnen der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

Versenden Sie dazu nie einen defekten Akku per Post etc.itte wenden Sie sich an ihre ortliche Entsorgungsstelle.

Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb

recyclelbar. Das Rückführren der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein.

Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so Schnell wie möglich.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäß Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitung und normaler Verschleib sind ebenfls von der Gewährleistung ausgeschlossen.

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendsung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollen. Durch diese Maßnahme werden unnötnige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und damit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service halten wir Ihnen schnell und unbürokratisch weiter.itte halten Sie uns Ihnen zu halten. Um Ihr Gerät im Reklamata-tionsfall identifizieren zu konnen benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie dieseitte unter ein.

Seriennummer:

Articlenummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Fehlerbehebung

Störung	Ursache	Abhilfe
Der Motor startet nicht	Akku leer Akku laden
	Akku defekt Durch Güde Fachservice austauschen{laffen.
	Kontaktschlüssel nicht gesteckt	Siehe unter „Betrieb“ → 6
	Einschaltknopf bzw. Sicherheitsbügel nicht betätig	Siehe unter „Betrieb“ → 6
Unruhiger Lauf, starke Vibration	Messer schadhaft Messer austauschen
	Messer lose Messer Aufnahme kontrollieren und festziehen
Schlechte Mäh-/Fanglei-stung	Messer stumpf Messer nachscharfen setzen oder austauschen
	Akku defekt Durch Güde Fachservice austauschen{laffen.
	Fangkorb verstoptf	Grasfangsack leeren → 7
	Nicht angepasste Schnitthöhe	Schnitthöhe einstellen → 5
Gras wird nicht gesam-melt	Kanal verstoptf	Auswurfkanal reinigen
	Grasfangsack voll	Grasfangsack leeren
	Gras zu Nass	bei trockenem Wetter mühen

Technical Data

Cordless lawn mower 405/40-2.6 S
	Art. No	95864
	Voltage 40 V	-1
	Rated revolutions 3700 min
	Cutting width 405 mm
	Cutting depth 25-75 mm
	Collection bag capacity 40 l
	Weight without battery/Charging equipment	13,4 kg
	Degree of protection IP 55
Noise details
	Sound pressure level LpA1)	78,1 dB (A)
	Measured sound power level LwA2)	90,6 dB (A)
	Guaranteed sound power level LwA3)	96 dB (A)
	Measured according to1)EN 60335;2)3)2000/14/EG;1) Uncertainty K=3 dB (A);2) Uncertainty K=1,81 dB (A)
	Wear ear protectors!
Vibration details
Vibration emission value (triaxial vector sum) Determined properly EN 60335
	Vibration emission value ah	1,513 m/s2
	Uncertainty K=1,5 m/s2

Battery
Voltage 40 V
Type Li-lon
Battery capacity 2,6 Ah
Power	104 Wh
Charging time	ca. 62 min
Net weight	0,8 kg
Charging equipment
Input voltage	230 V~
Frequency	50 Hz
Output voltage	41,8 V---
Output current	3,0 A
Input power	150 W
Net weight	0,8 kg

Accu gegen water en vocht beschermen

Accu gegen temperaturen boven 40^ beschermen

2) Elektrische verilgheit

Original -EG-Konformitätserklarung

Hiermit erklaren wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Einschlagige EG-Richtlinien

Appropriate EU Directives | Directives de la CE applicables | Prohlasei o shode EU | Vyhlaseie o zhode EU | Desbetreffende EG-Richtlijnen | Direttive CE applicabili | Illetekes EU elorasok | Primjenjive smjernice EU | Uporabne smernice EU | Direkteve UE aferente | CbOtBeTHn HapeDn Ha EC | Primjenjive smjernice EU | Stosowne dyrektywy UE | Ilgili AB yonetmelikleri

2014/35/EC

2014/30/EC

2009/105/EC 1907/206/EC

2011/65/ECROHS 200742/EC

89/686/EEC (PPE) 1935/2004/EC

2006/42/EC

Annex IV

Konformitätsbewertungsverfahren

Method of compliance assessment |Mode d'examen de la conformité| Modo di valutazione della conformità | Conformiteitsbeoordelingsprocedure| Zpusob posouzeni shody| Sposob posudenia zhody | Az azonossag megitélsének a módja| Na Cin presoje istovetnosti| Na Cin ocjenjivanja sukladnosti |Hauin Ha o6cbkdahe Ha cxoctbo |Modul de evaluare a conformitàti | Na Cin ocenjivanja uskladenosti |Uygunluk degerlendirme usulu | Metoda oceny zgodnosci Annex V

Wolpertshausen,27.09.2016

Angewandte harmonisierte Normen

Harmonised standards used | Normes harmonises applicables | Pouzité harmonizované normy | Pouzité harmonizované normy | Gebrukke harmoniserende normen | Applicatenorme armonizzate | Hasznalt harmonizçát normák | Primijenjihi harmonizirani standardi | Uporabljeni usklajeni standardi| Norme armonizate folosite | ИсторыхарmonираниHopm | Primijenjihi harmonizirani standardi | Wykorzystanezharonizowane normy | Kullanian uyum normlar

EN 60335-1:2012/A11:2014

EN 60335-2-77:2010

EN 62233:2008; AfPS GS 2014:01

EN 55014-1:2006/A2:2011

EN 55014-2:1997/A2:2008

Garantierer Schalleistungspegel

Guaranteed sound power level | Niveau de puissance
acoustique garanti | Livello di potenza sonora garantito
| Gegerandeerd geluidsdrukniveau | Zarucena hladina
akustického vykonu | Garantovaná hladina akustického
vykonu | Garantált akusztikus teljesitményszint | Zajamčena
ravan akusticne zmogljivosti | Garantirana razina akusticke
snage | Гарануно НИВО на заукова моцност | Nivelul
garantat al puteri sunetului | Garantovani nivo akusticne
snage | Garanti edilen gürultü emisyonu seviyesi
Gwarantowany poziom mocy akustycznej

L WA 96 dB (A)

Gemessener Schalleistungspegel

Measured sound power level | Niveau de puissance
acoustique mesure | Livello di potenza sonora misurato |
Gemeten geluidsdrukniveau | Naměrena hladina akustického
vykonu | Nameranova hladina akustického vykonu | Miert
akusztikus teljesitményszint | Zajaměcena ravan akusticne
zmogljivosti | Izmjerena razina akusticke snage | Измерно
нibus на зукова моц国有资产 | Nivel масurat al puterii
sunetului | Izmereni nivo akusticke snage | Olçügen gürültu
emisyonu seviyesi | Zmierzony poziom mocy akustycznej

L WA 90,6 dB (A)

Helmut Arnold

Geschäftsführer | Managing Director | Gerant | Annimestratore delegato | Bedrijsleider | Jednatel | Konatel | Uglyvezető igazgató | Direktro | Direktor | Ynpabunten | Administrator | Direktor | Sirket temsilcisi | Durektor

Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Bürkle

GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical file| Autorise à compiler la documentation technique.| Autorizzato alla preparazione della documentazione tecnica | Gemachtig voor samenstelling van de technische documenten +| Zplnomocnen k sestavovani technickych podkladu. | Splnomoceny zestavit technieké podklady. | Muszaki dokumentaciö osszeallitára felhatalmazva | Pooblascen za izdelavo spisov tehnicne dokumentacije. | Ovlasten za formiranje tehnicke dokumentacije. | ÜnbliHOMOeN 3a cStaBHe Na TexnueckaTа Дokumentaun | Imputernicit sa elaboreze documentatia tehnica. | Ovlasten za formiranje tehnicke dokumentacije. | Teknik evraklari hazirlamakla gorevlendirilmistir. | Upelnomocniony do zestawienia danych technicznych

GüDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: [phone]

Fax.: [phone]

eMail: [e-mail]
