BEDIENUNGSANLEITUNG IBC800 Pro-User

BEDIENUNGSANLEITUNG p.13

Die intelligenten Batterieladegeräte IBC800 sind zukunftsweisende Ladegeräte, hergestellt für die Firma Pro-User Europe GmbH, welche die Leistung Ihrer Batterie verbessern und deren Lebensdauer verlängern können.

Permanente Qualitätskontrolle stellt sicher, dass Sie ein hochwertiges Produkt erhalten, das Ihnen hohe Zuverlässigkeit und Funktionalität bietet.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und befolgen Sie insbesondere die Sicherheitshinweise. Das Nichtbefolgen der Sicherheits- und Bedienungshinweise kann schwerwiegende Unfälle an Sachgegenständen und Personen zur Folge haben. Wird das Gerät an eine andere Person weitergegeben, so muss diese Bedienungsanleitung ebenfalls mit ausgehändigt werden.

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG: Lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme. Das Gerät darf nur von Personen benutzt werden, welche diese Anleitung vollständig gelesen und verstanden haben und sich mit den Eigenschaften des Geräts vertraut gemacht haben. Wenn Sie mit dem Umgang am elektrischen 6V/12V System Ihres Fahrzeugs nicht vertraut sind oder anderweitig unsicher sind, ziehen Sie professionelle Hilfe zu Rate, fragen Sie Ihren Fahrzeughersteller oder beauftragen Sie Ihre Werkstatt. Die Nichteinhaltung der Bedienungsanleitung und Sicherheitshinweise kann die Funktion des Geräts dauerhaft beeinträchtigen, Stromschläge begünstigen oder schwerwiegende Unfälle an Gegenständen und Personen zur Folge haben.

Lesen Sie die Bedienungsanleitung Ihres Fahrzeugs!

Bei einigen Fahrzeugtypen sind möglicherweise besondere Vorkehrungen notwendig, bevor Sie die Fahrzeugbatterie laden dürfen (z.B. Sicherungen, die entfernt werden müssen oder bestimmte Sicherheitsvorkehrungen, die getroffen werden müssen).

Pro-User übernimmt keine Haftung für direkte oder indirekte Schäden, welche entstanden sind durch, Montage- oder Anschlussfehler, fehlerhafte oder unsachgemäße Verwendung, Verwendung eines modifizierten oder bekanntermaßen beschädigten Geräts, Verwendung außerhalb des "bestimmungsgemäßen Gebrauchs" oder Missachtung dieser Bedienungsanleitung.

Versuchen Sie UNTER KEINEN UMSTÄNDEN das Gerät an nicht unterstützten Batterietypen (z.B. NiCd-Batterien) zu betreiben oder zu einem anderen als dem vorgesehenen Zweck zu benutzen. Versuchen Sie nicht defekte Batterien zu laden. Das Ladegerät ist nicht als Starthilfe-Gerät ausgelegt. Das Nichtbefolgen dieser Anweisung könnte schwerwiegende Unfälle an Gegenständen und Personen zur Folge haben.

Dieses Ladegerät hat automatische Schutzschaltungen bei Überhitzung, Verpolung und Kurzschluss. Trotzdem empfehlen wir dringend Kurzschlüsse zwischen den Polzangen zu vermeiden oder die Batterie verpolt anzuschließen. Dies könnte gefährliche Funkenbildung, elektrische Blitze (Überschläge) oder sogar Explosionen verursachen. Schließen Sie die Batterieklemmen nur an, wenn die Stromversorgung des Ladegeräts unterbrochen wurde.

Das Gerät ist nur zum Gebrauch in Innenräumen vorgesehen. Das Laden von Batterien darf nur in trockener Umgebung stattfinden. Benutzen Sie das Gerät nicht in der Nähe von offenem Licht oder in explosiver Umgebung (wie z.B. in der Nähe brennbarer Gase und Flüssigkeiten oder feinem Staub). Beendigen Sie umgehend jegliche Benutzung, wenn abnormes Verhalten auftritt, das Gerät sehr heiß wird oder gar Rauch austritt.

Das Ladegerät ist nicht für den Einsatz in Elektrofahrzeugen vorgesehen

Pro-User Europe GmbH ist nicht haftbar für eventuellen direkten oder indirekten Sach- oder Personenschaden, welcher durch den Einsatz des Geräts hervorgerufen wurde, insbesondere wenn Sicherheitshinweise nicht beachtet wurden.

Batterietypen

Dieses Ladegerät ist ausschließlich geeignet für 12,8V-Lithium-Batterien und 6V & 12V Blei-Säure-Batterien wie Gel-, wartungsfreie (SM/MF), AGM- Batterien. Versuchen unter keinen Umständen nichtunterstützte Batterietypen zu laden wie z.B. NiCd oder nicht-wieder-aufladbare Batterien. Beachten Sie die zudem die Empfehlungen des Herstellers der zu ladenden Batterie.

Lagerung

Wenn sich das Gerät nicht in Gebrauch befindet, lagern Sie es an einem sicheren Ort in trockener Umgebung außerhalb der Reichweite von Kindern.

Gase

Während des Ladevorgangs kann die Batterieflüssigkeit durch Bildung von Gasen Blasen bilden. Das abgegebene Gas ist leicht entflammbar, daher darf sich in der Umgebung von ladenden Batterien kein offenes Licht oder Feuer befinden. Sorgen Sie stets für gute Belüftung. Weiterhin dürfen aufgrund der Explosionsgefahr der Gase die Batterieklemmen nur angeschlossen bzw. gelöst werden, wenn die Stromversorgung abgeschaltet ist bzw. das Ladegerät ausgesteckt ist.

Wartung und Reparatur

Das Gerät ist wartungsfrei. Falls nötig reinigen Sie das Ladegerät mit einem trockenen Tuch. Versuchen Sie nicht das Gerät zu öffnen. Modifikations- oder Reparaturversuche haben ein Erlöschen der Garantie und Haftung zur Folge. Das Verlängern oder Kürzen der Lade- oder Netzanschlusskabel ist nicht erlaubt. Der Netzstrom-Anschluss des Geräts darf nicht repariert werden. Bei Beschädigungen in diesem Bereich, muss das Gerät entsorgt werden.

Allgemeine Sicherheit

- Sichern Sie das Gerät so, dass Kinder keinen Zugriff darauf haben. Es können Gefahren entstehen,

- Benutzen Sie das Gerät nur für den in dieser Anleitung beschriebenen Gebrauch.

- Nach dem Öffnen der Verpackung überprüfen Sie bitte alle Teile auf Beschädigungen. Wenn Sie Beschädigungen vorfinden, kontaktieren Sie den Händler, bei dem Sie das Gerät erworben haben.

- Unterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung.

- Nutzen Sie nur für das Gerät zugelassene Kabel und Zubehör. Der Installateur ist verantwortlich dafür, dass die korrekten Kabeldurchschnitte und richtigen Sicherungen eingesetzt werden.

- Die Oberflächentemperatur kann bis zu 65°C betragen. Beendigen Sie umgehend jegliche Benutzung, wenn abnormes Verhalten auftritt (Überhitzung, Austreten von Rauch oder Flüssigkeit). Kontaktieren Sie in diesem Fall vor der weiteren Nutzung unbedingt den Hersteller oder Händler, bei dem Sie das Gerät erworben haben.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten, unerfahrenen Benutzern oder Benutzern mit mangelnden Kenntnissen bedient werden, sofern sie nicht beaufsichtigt werden und bezüglich der sicheren Bedienung des Geräts und der möglichen Gefahren bei der Benutzung eingewiesen wurden oder unter ständiger Aufsicht eines geschulten Verantwortlichen sind. Insbesondere müssen Kinder unter ständiger Aufsicht sein, um Sicherzustellen, dass sie nicht mit dem Gerät spielen. Eventuell notwendige Reinigungs- und Wartungsarbeiten am Gerät dürfen nicht von Kindern durchgeführt werden.

- Die Inbetriebnahme, Wartung und Reparatur des Geräts darf ausschließlich durch hierfür qualifizierte Personen erfolgen, welche mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.

- Versuchen Sie nicht das Gerät zu öffnen. Im Inneren liegen gefährliche Spannungen an. Der Versuch das Gerät selbst zu warten oder zu reparieren kann zu Stromschlägen oder Feuer führen und führt zur Erlöschung von Garantie und Gewährleistungsansprüchen.

• Sorgen Sie dafür, dass metallische bzw. stromleitende Gegenstände, welche einen Kurzschluss verursachen könnten, sich nicht in der Nähe der Batteriepole befinden. Entstehende Funken oder Kurzschlüsse könnten nicht nur das Gerät beschädigen, sondern sogar zu einer Explosion führen oder sehr hohe Kurzschluss-Ströme erzeugen, welche stark genug sind, um metallische Gegenstände zu schweißen. Bei Arbeiten an Batterien sind deshalb Halsketten, Ringe, Uhren und andere persönliche Metallgegenstände stets abzulegen.
• Betreiben Sie das Gerät nur, wenn das Gehäuse und die Leitungen unbeschädigt und alle Verbindungen fest sind. Lose oder verschmutze Verbindungen können zu Überhitzung, Funkenflug und Feuer führen.
• Achten Sie auf einen sicheren Stand! Das Gerät muss so sicher aufgestellt und befestigt werden, dass es nicht umstürzen oder herabfallen kann.

Umgebung des Einsatzortes

• Benutzen Sie das Gerät nur bei einer Umgebungstemperatur zwischen 0°C \~ 40°C.
• Stellen Sie keine Gegenstände die vor Funkenflug geschützt werden müssen in die Nähe des Gerätes. Verwenden Sie das Gerät nicht in feuchter, nasser oder staubiger Umgebung, nicht in der Nähe von entflammbaren Flüssigkeiten und Gasen und setzen Sie das Gerät niemals Regen oder Schnee aus. Die Nichtbeachtung dieses Hinweises kann in Schäden am Gerät oder an einem daran angeschlossenen System, Explosionen, Feuer oder einen elektrischen Stromschlag resultieren.
• Vermeiden Sie eine Überhitzung des Geräts. Decken Sie das Gerät nicht ab und achten Sie darauf, dass die Lufteinlässe und Luftauslässe des Geräts nicht verdeckt werden Setzen Sie das Gerät keiner Wärmequelle (Sonneneinstrahlung, Heizung, usw.) aus. Vermeiden Sie so zusätzliche Erwärmung des Gerätes. Achten Sie auf ausreichende und gute Belüftung der Umgebung und des Gerätes selbst.

Elektrische Leitungen

• Ziehen Sie nicht an Leitungen.
- Verlegen Sie 230-V–Netzleitung und DC-Gleichstromleitung nicht zusammen im gleichen Leitungskanal (Leerrohr).
• Befestigen Sie die Leitungen gut.
- Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist (insbesondere durch scharfe Metallkanten oder heiße Oberflächen).
- Müssen Leitungen durch Blechwände oder andere scharfkantige Wände geführt werden, dann benutzen Sie Leerrohre bzw. Leitungsdurchführungen.

Arbeiten an Batterien

• Batterien können große Mengen E,3nergie speichern und ein nicht ordnungsgemäßer Umgang damit kann sehr gefährlich sein. Verbinden Sie das Gerät niemals mit einer Batterie mit falscher Nennspannung oder anderen ungeeigneten oder defekten Batterien oder Geräten.
• Halten Sie Kinder fern von Batterien und Säuren.
• Vermeiden Sie den Kontakt von Batterieflüssigkeit auf Haut oder Kleidung. Die darin enthaltene Säure kann zu Verbrennungen führen. Sollten Sie dennoch Kontakt zu Batterieflüssigkeit haben, waschen Sie die betroffenen Stellen sofort mit viel Wasser aus. Natron kann die Säure neutralisieren Falls Ihre Augen in Kontakt mit Batterieflüssigkeit gekommen sind, spülen Sie diese für mindestens 20 Minuten unter laufendem Wasser und begeben Sie sich sofort in ärztliche Behandlung. Die Benutzung von Handschuhen und ein Schutz der Augen durch eine Schutzbrille wird stets empfohlen.
• Um Kurzschlüsse zu vermeiden, sorgen Sie dafür, dass metallische und andere leitfähige Gegenstände ausreichend Abstand zu den Batteriepolen und dem Starthilfegerät haben. Ein Kurzschluss, bzw. ein hierdurch entstehender Funkenflug oder Lichtbogen, kann das Gerät beschädigen, eine Explosion auslösen oder zu anderen gefährlichen Situationen führen. Legen Sie leitfähigen Körperschmuck wie metallische Ringe, Uhren, Halsketten o.Ä. ab, wenn Sie am Gerät oder der Batterie Arbeiten vornehmen.
• Schalten Sie das Gerät aus bevor Sie elektrische Verbindungen herstellen oder trennen.

• Während des Ladevorgangs der Batterie kann die Batterieflüssigkeit entzündliche Gase bilden. In der Umgebung von ladenden Batterien darf sich kein offenes Licht, Feuer oder glühendes oder elektrostatisch geladenes Material befinden. Sorgen Sie stets für ausreichende Belüftung wenn Sie an Batterien arbeiten.

• Bitte beachten Sie auch die Anleitung Ihrer Batterie, bevor Sie das Gerät anschließen. Bitte beachten Sie ebenfalls die Bedienungshinweise der Betriebsanleitung Ihres Fahrzeugs. Einige Hersteller haben evtl. Spezifische Anforderungen vor der Verwendung eines Spannungswandlers mit dem Fahrzeug (z.B. Sicherungen die entfernt werden müssen oder andere Sicherheitshinweise)

• Nehmen Sie das Gerät nur in Betrieb, wenn das Gehäuse und die Leitungen unbeschädigt und alle Verbindungen fest sind. Lose oder verschmutze Verbindungen können zu Überhitzung, Funkenflug und Feuer führen.
• Reinigen Sie nach Bedarf auch die elektrischen Verbindungen der Fahrzeugelektrik zur Fahrzeugbatterie. Benutzen Sie falls notwendig Polfett.
• Rauchen Sie nicht und vermeiden Sie jeglichen Funkenflug in der Nähe von Batterien.
• Versuchen Sie niemals eine kaputte oder gefrorene Batterie aufzuladen oder zu benutzen. Führen Sie keinen Startversuch bzw. Fremdstartversuch bei Fahrzeugen mit gefrorener Batterie durch.
• Stellen Sie das Gerät niemals auf brennbare Materialien, direkt auf die Batterie oder die Batterie auf das Gerät.
• Nach dem Laden der Batterie müssen die Ladekabel entfernt werden, bevor das Fahrzeug gestartet werden darf.
• Obwohl es normalerweise problemlos möglich ist die Batterie im eingebauten Zustand zu laden, ist es empfehlenswert die Batterie zum Laden auszubauen. Wird eine eingebaute Batterie geladen kann Pro-User keine Haftung für etwaige Schäden an Ihrem Fahrzeug oder dessen Elektronik übernehmen.

Verpackungsmaterial

Bitte entfernen Sie sämtliches Verpackungsmaterial vor der Nutzung des Gerätes. Um eine Erstickungsgefahr zu vermeiden, lassen Sie Kinder niemals mit Folien oder Verpackungsmaterial spielen.

LIEFERUMFANG

• Pro-User IBC800 mit Euro-Stecker
• 40cm Ladekabel mit Anschlussklemmen
• Bedienungsanleitung

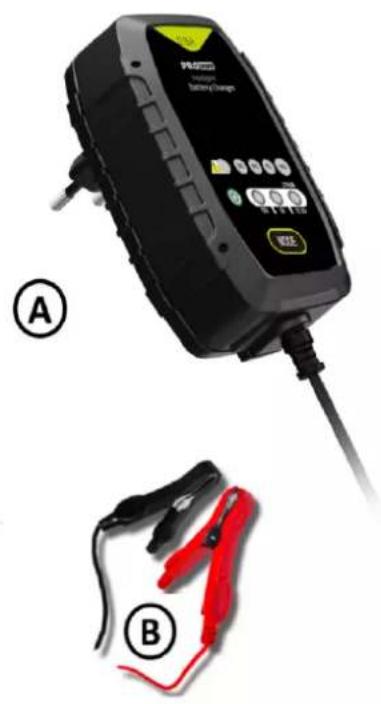

TECHNISCHE BESCHREIBUNG

GPS GPS Battery Clamp A B

Teil Beschreibung

A Batterieladegerät IBC800

B Ladekabel: rote (+ positiv) und schwarze (- negative) Krokodil-Klemmen

BEDIENUNG

Vor Gebrauch bitte sorgfältig Durchlesen

Dieses Ladegerät ist ausschließlich geeignet für 12,8V Lithium LiFePO4 Batterien und 6V & 12V Blei-Säure-Batterien wie Gel-, wartungsfreie (SM/MF), AGM- Batterien.

Versuchen unter keinen Umständen nicht-unterstützte Batterietypen zu laden. Geeignete Batteriekapazitäten sind bei...

• 6 V Batterien: Kapazitäten von 1.2 - 26 Ah
• 12 V Batterien: Kapazitäten von 1.2 - 26 Ah
• 12,8V 4-Zellen LiFePO4 Lithium Batterien: Kapazitäten von 2 - 15 Ah

Vorbereiten der Batterie

Es wird empfohlen, die Batterie vom Fahrzeug zu trennen, um eine mögliche Beschädigung an der Drehstrom-Lichtmaschine oder der Fahrzeugelektronik zu verhindern. Um Beschädigungen an der Karosserie durch eventuelles Überlaufen der Batterieflüssigkeit (Batteriesäure) zu verhindern, ist es ebenfalls ratsam die Batterie vollständig auszubauen. Hierbei sollte Schutzkleidung und eine Schutzbrille getragen werden. Trennen Sie zuerst den Masseanschluss der Batterie und stellen Sie sicher, dass angeschlossene Verbraucher ausgeschaltet sind, um Funkenflug zu vermeiden.

Bitte lesen Sie sich aufmerksam die Anleitung und Hinweise des Herstellers der Batterie durch. Vor allem Hinweise zum Auffüllen der Batterieflüssigkeit, dem Entfernen der Batterieverschlüsse während des Ladevorganges und zum empfohlenen Ladestrom. Bitte vergewissern Sie sich, dass die Umgebung der Batterie während dem Ladevorgang ausreichend belüftet ist. Bootsbatterien müssen stets ausgebaut und an Land geladen werden. Um an Bord zu laden sind speziell dafür geeignete Geräte notwendig.

Bei wartungsfreien Batterien sind die folgenden Schritte nicht nötig: Versuchen Sie auf keinen Fall versiegelte, wartungsfreie Batterien zu öffnen.

Zuerst werden die Abdeckkappen von jeder Zelle entfernt. Überprüfen, ob der Flüssigkeitsstand in jeder Zelle über der empfohlenen Füllmarke liegt. Falls nicht, füllen Sie mit ionisiertem oder destilliertem Wasser nach.

ACHTUNG: Auf keinen Fall normales Leitungswasser verwenden. Die Abdeckkappen erst wieder nach dem Ladevorgang aufsetzen, damit Gase, die sich während des Ladevorganges bilden, entweichen können. Es ist unvermeidlich, dass während des Ladevorganges etwas Säure aus der Batterie austritt.

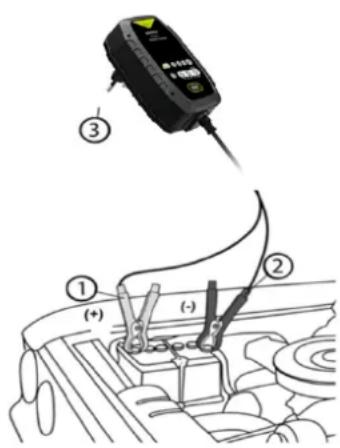

Verbinden der Ladekabel

Ziehen Sie den Netzstecker und verbinden Sie erst danach die Ladekabel mit der Batterie:

1. Verbinden Sie das rote Ladekabel mit dem positiven (+) Pol der Batterie

2. Verbinden Sie das schwarze Ladekabel mit dem negativen (-) Pol der Batterie bzw. dem Chassis des Fahrzeuges. Verbinden Sie das Kabel nicht mit Benzinleitungen, dem Anlasser oder anderen nicht dafür vorgesehenen Teilen des Fahrzeuges

Versichern Sie sich, dass die Ladekabel fest mit den Polen verbunden sind.

3. Stecken Sie das Ladegerät nun in die Steckdose ein, um den Ladevorgang zu starten.

Lademodi. Der IBC800 verfügt über drei (3) Modi. Für den Lithium-Lademodus muss die Mode taste drei (3) Sekunden lang gedrückt werden, um in den erweiterten Modus zu wechseln. Diesen erweiterten Modus müssen sie bewusst auswählen. Betreiben Sie das Ladegerät erst, wenn Sie den für Ihren Akku geeigneten Lademodus überprüft haben. Nachfolgend finden Sie eine kurze Beschreibung:

12V NORM12V Blei-Säure-Batterien wie Gel-, wartungsfreie (SM/MF), AGM-Batterien
14.5V	0.8A	1.2-26Ah Batteries
6V NORM6V Blei-Säure-Batterien wie Gel-, wartungsfreie (SM/MF), AGM-BatterienMit der Mode Taste auswählen;Wenn der 6V Modus ausgewählt wird leuchtet die entsprechende LED Lampe
7.3V	0.8A	1.2-26Ah Batteries
12.8V LITHIUMfür 12,8V Lithium LiFePO4Mit der Mode Taste auswählen indem dieser 3 Sekunden gedrücktwirdWenn der 12,8V Modus ausgewählt wird leuchtet die entsprechende LED Lampe
14.5V	0.8A	2Ah-15Ah Batteries

Ladevorgang

Ihr Pro-User IBC Ladegerät kann verschiedene Typen von Batterien aufladen. Im Folgenden werden die einzelnen Schritte beschrieben, die zu einem vollständigen Laden der Batterie führen. Diese sind lediglich als Leitfaden zu sehen. Im Zweifelsfall gilt es die Batterieherstellerhinweise zu beachten.

Hinweis: Abhängig vom Zustand der Batterie wird der ausgehende Ladestrom angepasst. Nur während der Hauptladephase (Bulk-Phase) wird der maximale Ladestrom erreicht. Kurz vor dem Erreichen der vollständigen Ladung wird der Ladestrom reduziert, um eine bestmögliche Ladung zu gewährleisten und die Lebensdauer der Batterie zu schonen.

Das Ladegerät muss gemäß den obigen Anweisungen an den Akku angeschlossen werden.

Ladevorgang starten:

1. Wenn Sie sichergestellt haben, dass die Batterieklemmen oder -ösen korrekt angeschlossen sind, können Sie den Ladevorgang starten. Stecken Sie dazu den Stecker des Ladegeräts in die Steckdose.
2. Das Ladegerät startet im Standby-Modus, angezeigt durch die STAND BY-LED.
3. Drücken Sie die Mode taste, um den geeigneten Lademodus für die Spannung und Chemie Ihres Akkus auszuwählen (halten Sie diese Taste drei Sekunden lang gedrückt, um einen erweiterten Lademodus auszuwählen). Die LED für den ausgewählten Lademodus leuchtet auf.

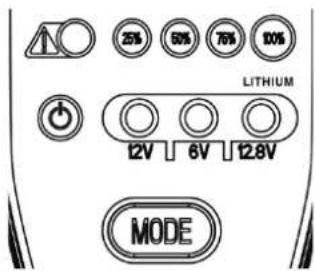

LED DISPLAY

Die LED-Anzeige für den Ladezustand (SOC= state-of-charge) verfügt über vier (4) SOC-Anzeigen.

LED	Explanation
25% Rot LED	Die LED blinkt, wenn der Akku zu weniger als 25% aufgeladen ist. Wenn der Akku zu 25% aufgeladen ist, leuchtet die LED dauerhaft.
50% Orange LED	Die LED blinkt, wenn der Akku zu weniger als 50% aufgeladen ist. Wenn der Akku zu 50% aufgeladen ist, leuchtet die LED dauerhaft.
75% Gelb LED	Die LED blinkt, wenn der Akku zu 75% aufgeladen ist. Wenn der Akku zu 75% aufgeladen ist, leuchtet die LED dauerhaft.
100% Grün LED	Die LED blinkt, wenn der Akku zu weniger als 100% geladen ist. Wenn der Akku zu 100% aufgeladen ist, leuchtet die LED dauerhaft.

Stoppen des Ladevorgangs

Der Ladevorgang kann unterbrochen werden durch Ziehen des Netzsteckers. Lassen Sie das Ladegerät nicht mit der Batterie verbunden ohne dass der Netzstecker eingesteckt ist.

Nach dem Ladevorgang

ACHTUNG! Während des Ladevorgangs kann die Batterieflüssigkeit Gase bilden. Das abgegebene Gas ist leicht entflammbar, daher darf sich in der Umgebung von ladenden Batterien kein offenes Licht oder Feuer befinden. Sorgen Sie stets für gute Belüftung. Weiterhin dürfen aufgrund der Explosionsgefahr der Gase die Batterieklemmen nur angeschlossen bzw. gelöst werden, wenn die Stromversorgung abgeschaltet ist bzw. das Ladegerät ausgesteckt ist.

1. Trennen Sie das Ladegerät von der Stromversorgung
2. Trennen Sie die schwarze Krokodilklemme vom negativen (-) Pol der Batterie
3. Trennen Sie die rote Krokodilklemme vom positiven (+) Pol der Batterie
4. Säubern Sie das Ladegerät nach Bedarf mit einem trockenen Tuch und verstauen Sie es

Falls keine wartungsfreie Batterie geladen wurde, warten Sie kurz bis das Bilden der Gasblasen aufgehört hat. Überprüfen Sie erneut, ob der Flüssigkeitsstand in jeder Zelle über der empfohlenen Füllmarke liegt. Falls nicht, füllen Sie mit ionisiertem oder destilliertem Wasser nach. Verschließen Sie die Zellen. Übergelaufene Batterieflüssigkeit sollte abgewischt werden, da sie Säure enthält. Vermeiden Sie den Kontakt von Batterieflüssigkeit auf Haut und Kleidung. Waschen Sie nach den Arbeiten Ihre Hände.

PROBLEMBEHANDLUNG

WARNUNG! Öffnen Sie niemals das Gehäuse des Geräts. Es sind keine Teile im Inneren verbaut, die ausgetauscht oder durch den Benutzer gewartet werden können. Beschädigungen die auf nicht sachgemäßen Gebrauch zurückzuführen sind, oder durch den Benutzer durchgeführte Modifikationen oder versuchte Reparaturen führen zum Ausschluss jeglicher Haftung und Verlust der Gewährleistung. Wenn das Gerät beschädigt ist, darf es nicht mehr benutzt werden und muss außer Betrieb gesetzt und entsorgt werden. Wartungsmaßnahmen dürfen nicht von Kindern oder dafür nicht-geeigneten Personen durchgeführt werden.

In seltenen Fällen wird der Ladevorgang bereits nach kurzer Zeit gestoppt, obwohl die Batterie noch nicht vollständig geladen ist. Häufig ist ein irreparabler Defekt der Batterie der Grund.

Sollte das Gerät überhaupt keine Funktion mehr zeigen, so könnte ein interner Defekt wie das Schmelzen interner Sicherungen vorliegen. Das Auftreten eines solchen Fehlers hat immer schwerwiegende Gründe. Versuchen Sie auf keinen Fall interne Sicherungen zu ersetzen. Das Gerät muss durch den Hersteller oder durch einen Fachbetrieb überprüft werden.

FEHLERDIAGNOSE

Fehler werden im LED display angezeigt

Fehler	Grund / Lösung
dauerhafte rote LED	Standard Lademodus	Die Batterie wird nicht aufgeladen. Ändern Sie den Lademodus in den Wiederherstellungsmodus.
	Wiederherstellungsmodus	Die Batterie kann nicht wiederhergestellt werden.
Blinkende Gelbe LED	Die Akkukapazität ist für den ausgewählten Modus möglicherweise zu hoch. Überprüfen Sie die Akkukapazität und den Lademodus. Wenn der richtige Lademodus zur passenden Akkukapazität eingestellt ist, wechseln Sie in den Wiederherstellungsmodus.
dauerhafte Gelbe LED	Die Batteriespannung ist für den ausgewählten Modus zu hoch oder zu niedrig. Überprüfen Sie die Batteriespannung und den Lademodus.
Blinkende Rote LED	Umgekehrte Polarität. Vertauschen Sie die Batterieanschlüsse.

WARTUNG UND PFLEGE VON BATTERIEN

Batterien sollten regelmäßig aufgeladen werden, insbesondere in den Wintermonaten. Die Startfähigkeit der Batterie lässt durch den Temperaturabfall stark nach, das kalte Motoröl des Motors ist dickflüssiger und es werden häufiger Stromverbraucher wie Scheibenwischer, Heizung und Licht benötigt, welche die Batterie zusätzlich belasten. Gerade in dieser Jahreszeit sind somit Batterieprobleme häufiger zu erwarten und besonders unangenehm. Neben dem regelmäßigen Laden von Batterien, können Ihnen folgende Hinweise möglicherweise helfen Probleme zu vermeiden:

Defekte Zellen erkennen

(bei wartungsfreien Batterien nicht möglich)

Gewöhnlich verfügen Starterbatterien über mehrere Zellen, welche jeweils eine Nennspannung von 2V aufweisen. Ist eine der Zellen beschädigt, bringt die Batterie keine Leistung mehr. Mit einem im Autozubehör erhältlichen Hydrometer (Batteriesäuretester, Säureheber), kann der Zustand der Batteriesäure in jeder Zelle überprüft werden. Mit Hilfe des Hydrometers entnehmen Sie eine geringe Menge Batteriesäure, welche nach dem Test wieder zurück in die Batterie gegeben wird. Beachten Sie die Anleitung Ihres Hydrometers und prüfen Sie jede einzelne Zelle. Sobald eine Zelle einen anderen Zustand wie die übrigen Zellen anzeigt, könnte es sich um eine defekte Zelle handeln. In einem Fachhandel können Sie die defekte Batterie möglicherweise reparieren lassen. Eine Wiederbelebung defekter Zellen ist jedoch nicht in jedem Fall möglich. Bereits eine defekte Zelle kann den Austausch der Batterie erforderlich machen.

Pflege

Verschmutzte Batterie-Pole oder lockere Anschlüsse können die Leistungsfähigkeit einer Batterie stark mindern oder sie sogar defekt erscheinen lassen. Reinigen Sie regelmäßig alle Anschlusskabel und die Batteriepole und benutzen Sie Batterie-Pol-Fett, um eine Oxidation der Pole zu verhindern. Überprüfen Sie dabei alle Verbindungen auf festen Sitz.

Achten Sie auf den korrekten Flüssigkeitsstand der Batteriesäure. Überfüllen Sie die Batterie nicht. Benutzen Sie auf keinen Fall Leitungswasser, sondern nur destilliertes, entmaterialisiertes Wasser.

TECHNISCHE SPEZIFIKATION

Modell	IBC800
Geeignete Batterietypen
Geeignete Batterie-Nennspannungen	6V & 12V & 12,8V
Geeignete Batterietypen und Batteriekapazitäten	12,8V Lithium LiFePO4 Batterien und 6V & 12V Blei-Säure-Batterien wie Gel-, wartungsfreie (SM/MF), AGM- Batterien.6 V Batterien: Kapazitäten von 1.2 - 26 Ah12 V Batterien: Kapazitäten von 1.2 - 26 Ah12,8V 4-Zellen LiFePO4 Lithium Batterien: Kapazitäten von 2 - 15 Ah
Elektrische Werte
AC Eingang	220V - 240V ~ 50Hz; max. 0,6A
Ladestrom	0.8A (max)
Ladespannung	7,3 V / 7,4V bei 6V Batterien14,5 V / 14,7V bei 12V BatterienLithium-Batterien (12,8V 4-Zellen LiFePO4)
Sonstiges
Schutzart	IP20
Schutzeinrichtungen	Überhitzungs-, Überspannungs-, Kurzschluss- und Verpolungsschutz
zulässige Umgebungstemperatur während der Benutzung	0°C ~ 40°C
zulässige Umgebungstemperatur bei Lagerung	-30 °C ~ 60 °C

Dieses Produkt darf in den Ländern der EU betrieben werden.

IP20

ENTSORGUNG

Unbrauchbare oder defekte elektronische Produkte dürfen nicht mit dem Hausmüll entsorgt worden. Bitte entsorgen Sie diese Geräte an den dafür vorgesehenen Entsorgungsstellen oder fragen Sie Ihren Fachhändler.

GARANTIE

Pro-User gewährt eine Garantie von 6 Monaten ab Kaufdatum. Die Garantie ist nicht übertragbar. Garantie wird gewährt auf Verarbeitungsmängel und Materialschäden. In Garantiefällen senden Sie bitte das Gerät mit dem Kaufbeleg an Ihren Händler oder an einen autorisierten Pro-User Vertreter. Die Garantie erlischt, wenn das Gerät beschädigt wurde, wenn Bedienungsfehler vorliegen oder bei unfachmännischer Reparatur durch nicht autorisierte Personen. Bei anerkannter Garantie wird Pro-User das Gerät reparieren oder Ersatz leisten. Pro User ist nicht verantwortlich zu machen für Folgeschäden oder sonstige Unannehmlichkeiten.

INLEIDING

TECHNISCHE BESCHRIJVING

EG – Konformitätserklärung

Hiermit bestätigen wir, dass das nachfolgend bezeichnete Gerät den angegebenen Richtlinien entspricht.

4A Batterie Ladegerät

4A Battery Charger

4A Batterie Ladegerät mit Bluetooth-Funktion

Einschlägige EG-Richtlinien

1. Elektromagnetische Verträglichkeit (EMV)

1. Niederspannungs-Richtlinie

Telekommunikationsendeinrichtungen

Harmonisierte EN-Normen

Dieser Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen:

Unterschrift & Firmenstempel

Stellung im Betrieb / Position:

Position

Ausstellungdatum:

Date of issue

Geschäftsführer

Managing Director

07.02.2018
