Ironmeter - Multimeter HT Instruments - Kostenlose Bedienungsanleitung

Produkttyp	Digitalmultimeter
Marke	HT Instruments
Modell	Ironmeter
Kategorie	TRMS-Multimeter
Abmessungen (L x B x H)	120 x 65 x 45 mm
Stromversorgung	2 Alkali-Batterien 1,5 V Typ AAA (LR03)
Betriebsdauer	Auto Power OFF nach 15 Minuten (deaktivierbar)
Anzeige	LCD 4000 Punkte, Hintergrundbeleuchtung
Messfunktionen	Gleich-/Wechselspannung, Gleich-/Wechselstrom, Widerstand, Durchgangsprüfung, Dioden, Kapazität, Frequenz, Tastverhältnis
Maximalspannung	600 V DC/AC
Maximalstrom	10 A (20 A für max. 30 s)
Maximalwiderstand	40,00 MΩ
Maximalkapazität	4000 µF
Maximale Frequenz	10 kHz (elektronisch)
Durchgangsprüfung	Schwelle < 50 Ω mit Tonsignal
Diodentest	Prüfstrom < 0,35 mA, Leerlaufspannung 3 V DC
Sicherheit	CAT III 600 V, doppelte Isolierung, Verschmutzungsgrad 2
Normen	IEC/EN61010-1, IEC/EN61326-1
Mitgeliefertes Zubehör	Prüfspitzenpaar, Batterien, Tasche, Bedienungsanleitung
Wartung	Reinigung mit trockenem Tuch, Austausch von Batterien und Sicherungen
Ersatzteile	Sicherungen F10A/600V und F500mA/600V (5x20mm), AAA-Batterien
Garantie	Gemäß den allgemeinen Verkaufsbedingungen

Häufig gestellte Fragen - Ironmeter HT Instruments

Wie messe ich Gleichspannung mit dem Ironmeter?

Stellen Sie den Drehschalter auf V=. Schließen Sie das rote Kabel an die Buchse VHz%mμACAPΩ▶+• und das schwarze an COM an. Setzen Sie die Prüfspitzen an die positiven und negativen Punkte des Stromkreises. Die Messung wird angezeigt. Wenn das Symbol '-' erscheint, tauschen Sie die Spitzen.

Wie messe ich Wechselspannung?

Wählen Sie die Position VHz%~. Schließen Sie die Kabel wie bei Gleichspannung an. Der RMS-Wert wird angezeigt. Verwenden Sie die MODE-Taste, um die Frequenz oder das Tastverhältnis anzuzeigen.

Wie prüfe ich die Durchgangsfähigkeit eines Stromkreises?

Stellen Sie den Drehschalter auf Ω▶+•CAP, drücken Sie dann MODE bis das Symbol •)) erscheint. Schließen Sie die Kabel an und berühren Sie die Punkte des Stromkreises. Ein akustisches Signal ertönt, wenn der Widerstand unter 50 Ω liegt.

Wie wechsle ich die Batterien des Ironmeter?

Schalten Sie das Gerät aus und entfernen Sie die Kabel. Schrauben Sie den Deckel des Batteriefachs auf der Rückseite ab. Ersetzen Sie die beiden leeren Batterien durch neue des Typs AAA 1,5V unter Beachtung der Polarität. Schließen Sie das Fach.

Wie verwende ich die HOLD-Funktion?

Drücken Sie die HOLD-Taste, um den angezeigten Wert zu sperren. Das Symbol H erscheint. Drücken Sie erneut, um zu entsperren. Langes Drücken schaltet die weiße Lampe ein/aus.

Wie wähle ich manuell einen Messbereich aus (manueller Modus)?

Drücken Sie die RANGE-Taste, um den Auto-Modus zu deaktivieren. Das Symbol AUTO erlischt. Jeder Druck ändert den Bereich. Langes Drücken oder Neustart stellt den Autorange-Modus wieder her.

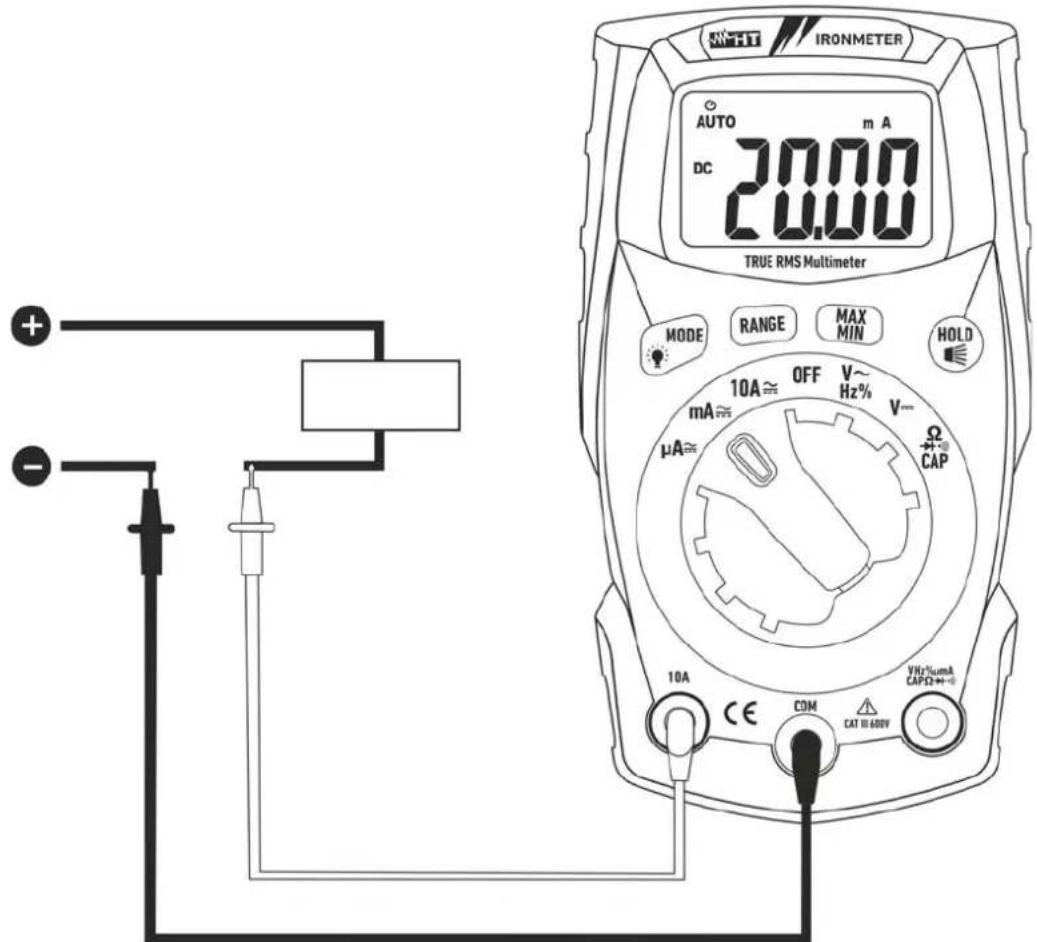

Wie messe ich Gleichstrom?

Schalten Sie die Stromversorgung des Kreises aus. Stellen Sie den Drehschalter auf μA=, mA= oder 10A=. Schließen Sie die Kabel in Reihe mit dem Stromkreis an. Beachten Sie die Polarität. Der Stromwert wird angezeigt. Das Symbol '-' zeigt eine umgekehrte Polarität an.

Wie teste ich eine Diode?

Wählen Sie Ω▶+•CAP, drücken Sie dann MODE, um das Symbol ▶+ auszuwählen. Schließen Sie das rote Kabel an die Anode und das schwarze an die Kathode an. Die Schwellenspannung in mV wird angezeigt. Wenn O.L. erscheint, tauschen Sie die Spitzen.

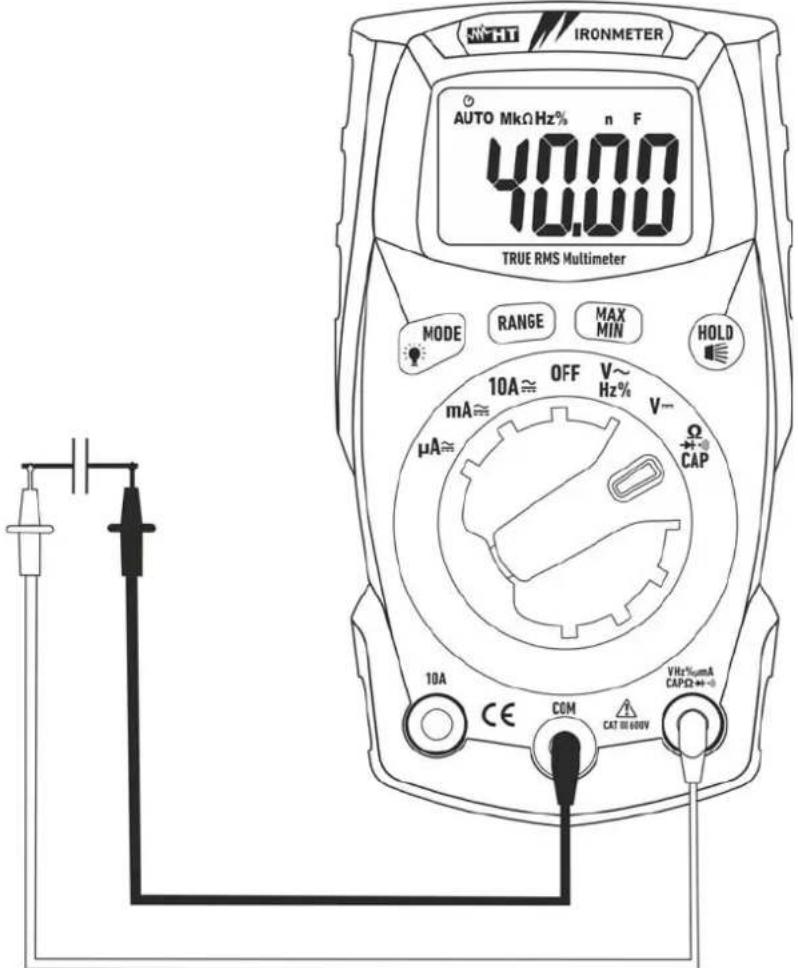

Wie messe ich eine Kapazität?

Entladen Sie den Kondensator. Stellen Sie den Drehschalter auf Ω▶+•CAP, drücken Sie MODE, um nF auszuwählen. Schließen Sie die Kabel unter Beachtung der Polarität an. Der Kapazitätswert wird angezeigt. O.L. bedeutet Bereichsüberschreitung.

Was bedeutet die Meldung 'O.L' auf dem Display?

Die Meldung O.L (Over Load) zeigt an, dass die Messung den ausgewählten Bereich überschreitet. Wechseln Sie zu einem höheren Bereich oder überprüfen Sie, ob der Stromkreis korrekt angeschlossen ist. Im Autorange-Modus wählt das Multimeter automatisch den richtigen Bereich.

BEDIENUNGSANLEITUNG Ironmeter HT Instruments

6. SPECIFICHE TECNICHE

6.1. CARATTERISTICHE TECNICHE

1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN 2

1.1. Vorwort....2
1.2. Während des Gebrauchs .... 3
1.3. Nach dem Gebrauch 3
1.4. Messkategorien-Definition (Überspannungskategorien) 3

2. ALLGEMEINE BESCHREIBUNG 4

3. VORBEREITUNG ZUM GEBRAUCH 4

3.1. Vorbereitende Prüfung 4
3.2. Versorgung des Messgerätes 4
3.3. Kalibrierung 4
3.4. Lagerung 4

4. BEDIENUNGSANLEITUNG 5

4.1. Beschreibung des Gerätes 5

4.1.1. Funktionsbeschreibung 5

4.2. Beschreibung der Funktionstasten......6

4.2.1. HOLD/Taste 6
4.2.2. MODE/ 🎨 Taste ...... 6
4.2.3. RANGE Taste 6
4.2.4. MAX MIN Taste 6
4.2.5. Deaktivierung der Auto Power OFF Funktion....6

4.3. Funktionen des Funktionswahlschalters 7

4.3.1. DC Spannungsmessung....7
4.3.2. AC Spannungsmessung 8
4.3.3. Widerstandsmessung und Durchgangsprüfung 9
4.3.4. Diodenprüfung 10
4.3.5. Kapazitätsmessung 11
4.3.6. DC Strommessung 12

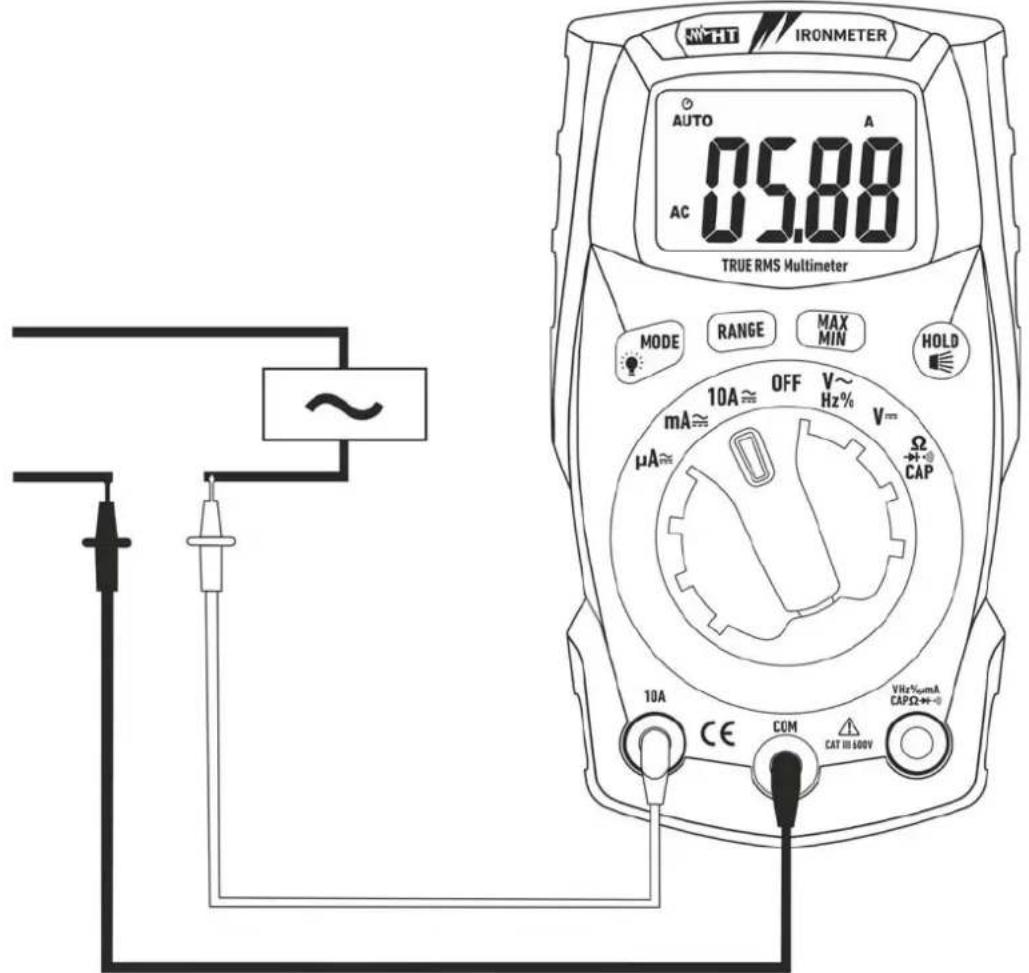

4.3.7. AC Strommessung 13

5. WARTUNG UND PFLEGE 14

5.1. Ersatz der Batterien und der inneren Schmelzsicherungen.... 14
5.2. Reinigung des Gerätes.... 14
5.3. Lebensende....14

6. TECHNISCHE DATEN 15

6.1. Technische Eigenschaften 15

6.1.1. Bezugsnormen 17
6.1.2. Allgemeine Eigenschaften 17

6.2. Umweltbedingungen.... 17

6.2.1. Klimabedingungen für den Gebrauch.... 17
6.3. Zubehör 17
6.3.1. Mitgeliefertes Zubehör 17

7. SERVICE....18

7.1. Garantiebedingungen.... 18
7.2. Service 18

1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN

Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol ⚠ voran gestellt ist. Achten Sie bei Messungen mit äußerster Sorgfalt auf folgende Bedingungen:

• Führen Sie keine Messungen in feuchter oder nasser Umgebung durch.
• Benutzen Sie das Messgerät nicht in Umgebungen mit explosivem oder brennbarem Gas oder Material, Dampf oder Staub.
• Berühren Sie den zu messenden Stromkreis nicht, wenn Sie keine Messung durchführen.
• Berühren Sie keine offen liegenden leitfähigen Metallteile wie ungenutzte Messleitungen, Anschlüsse, und so weiter.
• Benutzen Sie das Messgerät nicht, wenn es sich in einem schlechten Zustand befindet, z.B. wenn Sie eine Deformierung, einen Bruch, eine fremde Substanz, keine Anzeige, und so weiter erkennen.
• Seien Sie vorsichtig bei Messungen von über 20V, da ein Risiko eines elektrischen Schocks besteht.

Die folgenden Symbole werden in dieser Bedienungsanleitung und auf dem Gerät benutzt:

Achtung: Beziehen Sie sich auf die Bedienungsanleitung. Falscher Gebrauch kann zur Beschädigung des Messgerätes oder seiner Bestandteile führen.

Messgerät doppelt isoliert.

AC Spannung

Gleichspannung oder -strom

Erdung

1.1. VORWORT

• Dieses Gerät ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2 vorgesehen.
• Das Gerät kann zur Messung von SPANNUNG und STROM in Installationen mit CAT III 600V benutzt werden.
• Sie müssen die üblichen Sicherheitsbestimmungen einhalten, die in den Verfahren für Arbeiten unter Spannung vorgesehen sind, und die persönliche Schutzausrüstung zum Schutz vor gefährlichen Strömen und vor einer falschen Bedienung des Gerätes benutzen.
• Sollte eine fehlende Angabe des Vorhandenseins von Spannung eine Gefahr für den Benutzer darstellen, führen Sie immer einen Durchgangstest vor der Spannungsmessung durch, um den korrekten Anschluss und Zustand der Messleitungen zu bestätigen.
• Nur die mitgelieferten Messleitungen garantieren Übereinstimmung mit der Sicherheitsnorm. Das Zubehör muss in einem guten Zustand sein und, falls nötig, durch identische Teile ersetzt werden.
• Messen Sie keine Stromkreise, die die spezifizierten Spannungsgrenzen überschreiten.
• Führen Sie keine Messungen unter Umweltbedingungen durch, die die in § 6.2.1 angegebenen Grenzwerte überschreiten.
• Prüfen Sie, ob die Batterie korrekt installiert ist.
• Prüfen Sie, ob die LCD-Anzeige und der Funktionswahlschalter dieselbe Funktion zeigen.

1.2. WÄHREND DES GEBRAUCHS

Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen:

ACHTUNG

Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen.

• Bevor Sie den Funktionswahlschalter drehen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab.
• Berühren Sie nie einen unbenutzten Anschluss, wenn das Messgerät mit dem Schaltkreis verbunden ist.
• Beim Anliegen von externen Spannungen dürfen keine Widerstände gemessen werden; das Gerät ist zwar geschützt, Überspannungen können aber zu Fehlfunktionen führen
• Wenn sich während der Messung der Wert der Anzeige nicht verändert, prüfen Sie, ob die HOLD-Funktion aktiv ist.

1.3. NACH DEM GEBRAUCH

• Sobald die Messungen abgeschlossen sind, stellen sie den Funktionswahlschalter auf OFF, um das Gerät auszuschalten.
• Wenn das Gerät für eine lange Zeit nicht benutzt wird, entfernen Sie die Batterie.

1.4. MESSKATEGORIEN-DEFINITION (ÜBERSPANNUNGSKATEGORIEN)

Die Norm "IEC/EN61010-1: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Teil 1: Allgemeine Erfordernisse", definiert die Bedeutung der Messkategorie, gewöhnlich auch Überspannungskategorie genannt. Unter § 6.7.4: Zu messende Stromkreise, steht: Schaltkreise sind in die folgenden Messkategorien verteilt:

- Messkategorie IV steht für Messungen, die an der Einspeisung einer Niederspannungsinstallation vorgenommen werden.

Beispiele hierfür sind elektrische Messgeräte und Messungen an primären Schutzeinrichtungen gegen Überstrom.

- Messkategorie III steht für Messungen, die an Gebäudeinstallationen durchgeführt werden.

Beispiele sind Messungen an Verteilern, Unterbrecherschaltern, Verkabelungen einschließlich Leitungen, Stromschienen, Anschlusskästen, Schaltern, Steckdosen in festen Installationen und Geräte für den industriellen Einsatz sowie einige andere Geräte wie z.B. stationäre Motoren mit permanentem Anschluss an feste Installationen.

- Messkategorie II steht für Messungen an Stromkreisen, die direkt an Niederspannungsinstallationen angeschlossen sind.

Beispiele hierfür sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten.

- Messkategorie I steht für Messungen, die an Stromkreisen durchgeführt werden, die nicht direkt an das HAUPTNETZ angeschlossen sind.

Beispiele hierfür sind Messungen an Stromkreisen, die nicht vom HAUPTNETZ abzweigen bzw. speziell (intern) abgesicherte, vom HAUPTNETZ abzweigende Stromkreise. Im zweiten Fall sind die Transienten-Belastungen variabel; aus diesem Grund erfordert die Norm, dass die Transientenfestigkeit des Gerätes dem Benutzer bekannt sein muss.

2. ALLGEMEINE BESCHREIBUNG

Das Gerät führt die folgenden Messungen durch:

• DC Spannung
  • AC TRMS Spannung
• DC Strom
• AC TRMS Strom
• Widerstand und Durchgangsprüfung
• Frequenz
  • Duty Cycle (Tastverhältnis)
• Diodenprüfung
• Kapazität
• Data Hold
• Max/ Min Funktion
  • Hintergrundbeleuchtetes Display
• Integrierte weisse LED

Alle diese Funktionen können durch den entsprechenden Funktionswahlschalter aktiviert werden. Das Gerät hat außerdem eine HOLD/✉, MODE/✉, RANGE und MAXMIN Taste. Zu deren Verwendung, beziehen Sie sich bitte auf § 4.2. Darüber hinaus hat das Messgerät eine Auto Power OFF Funktion, die das Gerät 15 Minuten nach der letzten Funktionswahl oder Schalterdrehung automatisch abschaltet.

3. VORBEREITUNG ZUM GEBRAUCH

3.1. VORBEREITENDE PRÜFUNG

Vor dem Versand wurden Elektronik und Mechanik des Messgerätes sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen.

Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. Sollten Sie Anomalien feststellen, wenden Sie sich bitte sofort an den Lieferanten.

Überprüfen Sie den Inhalt der Verpackung, der in § 6.3.1 aufgeführt wird. Bei Diskrepanzen verständigen Sie den Händler.

Sollte es notwendig werden, das Gerät zurückzuschicken, bitte folgen Sie den Anweisungen in § 7.

3.2. VERSORGUNG DES MESSGERÄTES

Das Gerät wird von 2x1.5V alkalischen Batterien vom Typ IEC AAA LR03 versorgt, die im Lieferumfang enthalten sind. Ist die Batterie leer, erscheint dieses Symbol "T+IF" Display. Um die Batterien zu wechseln, beziehen Sie sich auf § 5.1.

3.3. KALIBRIERUNG

Die technischen Daten des Messgerätes entsprechen der Beschreibung in diesem Handbuch. Die Einhaltung der Spezifikationen wird für ein Jahr garantiert.

3.4. LAGERUNG

Um nach einer langen Lagerungszeit eine präzise Messung zu garantieren, warten Sie, bis das Gerät in einen normalen Zustand zurück gekommen ist (siehe § 6.2.1).

4. BEDIENUNGSANLEITUNG

4.1. BESCHREIBUNG DES GERÄTES

4.1.1. Funktionsbeschreibung

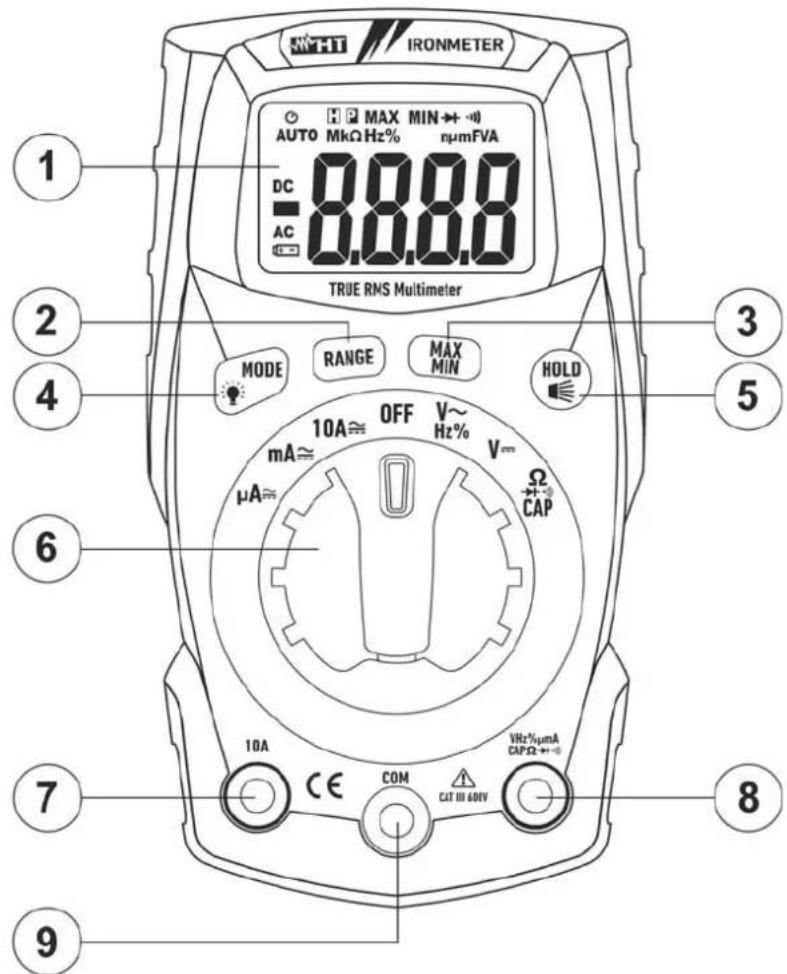

LEGENDE:

1. LCD-Anzeige
2. RANGE Taste
3. MAXMIN Taste
4. MODE/ Taste
5. HOLD/ Taste
6. Funktionswahlschalter
7. Eingangsbuchse10A (max.20A für 30sec)
8. Eingangsbuchse VHz%mμACAPΩ→+·)
9. COM Eingangsbuchse

Abb. 1: Vorderseite des Messgerätes

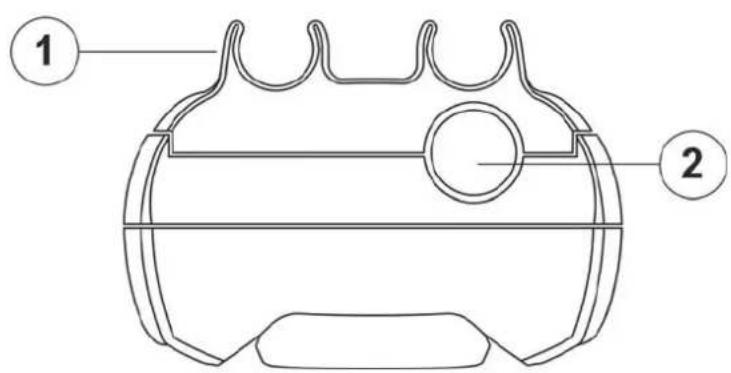

Abb. 2: Oberansicht

LEGENDE:

1. Halterung für Messleitungen
2. LED Lampe mit weißem Licht

4.2. BESCHREIBUNG DER FUNKTIONSTASTEN

4.2.1. HOLD/ Taste

Durch Drücken der HOLD/ Taste frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung "H" im Display. Drücken Sie die HOLD/ Taste wieder zum Verlassen der Funktion.

Ein langes Drücken der HOLD/◀ Taste aktiviert/deaktiviert die Lampe mit weißem Licht auf der Oberseite des Gerätes (Taschenlampenfunktion) (siehe Abb. 2 – Teil 2).

4.2.2. MODE/ 🌿 Taste

Die MODE/ 🔊 Taste wird in Stellung “Ω▶+•CAP” zur Auswahl der Messung von Widerstand, Durchgangsprüfung, Kapazität- und Dioden-Test benutzt, in Stellung “VHz%\~” zur Auswahl der Messungen von Spannung, Frequenz und Duty Cycle, in Stellungen “μA≡”, “mA≡” und “10A≡” zur Auswahl der AC oder DC Messungen benutzt.

Durch langes Drücken der MODE/ ✉ Taste aktivieren oder deaktivieren Sie die Hintergrundbeleuchtung des Displays. Diese Funktion ist aktiv in jeder Stellung des Funktionswahlschalters.

4.2.3. RANGE Taste

Drücken Sie die RANGE Taste, um die Autorange Funktion zu deaktivieren. Das Symbol "AUTO" verschwindet von der oberen linken Ecke des Displays. Im Handbetrieb, drücken Sie die RANGE Taste, um den Messbereich zu ändern. Dabei achten Sie auf die Bewegung des entsprechenden Dezimalpunktes. Die RANGE Taste ist nicht aktiv bei Funktionen Hz%, CAP, ➤ und •). Im Autorange-Betrieb wählt das Gerät das best passende Verhältnis für die Messung aus. Wenn eine Ablesung höher als der maximale messbare Wert ist, erscheint die Meldung "O.L" im Display.

Drücken und halten Sie die RANGE Taste (oder schalten Sie das Gerät aus und wieder ein) um den Handbetrieb zu verlassen und den Autorange-Betrieb wieder herzustellen.

4.2.4. MAX MIN Taste

Durch einmaliges Drücken der MAX MIN Taste aktivieren Sie die Ermittlung der maximalen und minimalen Werte der zu messenden Größe. Beide Werte werden ständig aktualisiert, und erscheinen zyklisch jedes Mal, wenn Sie dieselbe Taste erneut drücken. Die Anzeige zeigt das Symbol an, das mit der ausgewählten Funktion assoziiert ist: "MAX" für den maximalen Wert, "MIN" für den minimalen Wert. Das blinkende Symbol "MAX MIN" zeigt den aktuellen Wert im Display an. Die Taste MAX MIN funktioniert nicht, wenn die HOLD Funktion aktiv ist. Die Funktion ist nicht aktiv bei Messungen Hz%, CAP, ▶ und •). Drücken und halten Sie die MAX MIN Taste (oder schalten Sie das Gerät aus und wieder ein) um die Funktion zu verlassen.

4.2.5. Deaktivierung der Auto Power OFF Funktion

Um die internen Batterien nicht unnötig zu belasten, schaltet sich das Gerät ca. 15 Minuten nach der letzten Funktionswahl automatisch aus. Das Symbol "Ö" erscheint im Display. Zur Deaktivierung der automatischen Ausschaltung, gehen Sie wie folgt vor:

• Schalten Sie das Gerät aus (OFF).
- Drücken und halten Sie die MODE/ 🔊 Taste und schalten Sie das Gerät durch Drehen des Funktionswahlschalters ein. Das Symbol “○verschwindet vom Display.
- Schalten Sie das Gerät aus und wieder ein, um die Funktion wieder zu aktivieren.

4.3. FUNKTIONEN DES FUNKTIONSWAHLSCHALTERS

4.3.1. DC Spannungsmessung

ACHTUNG

Die maximale DC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs-Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

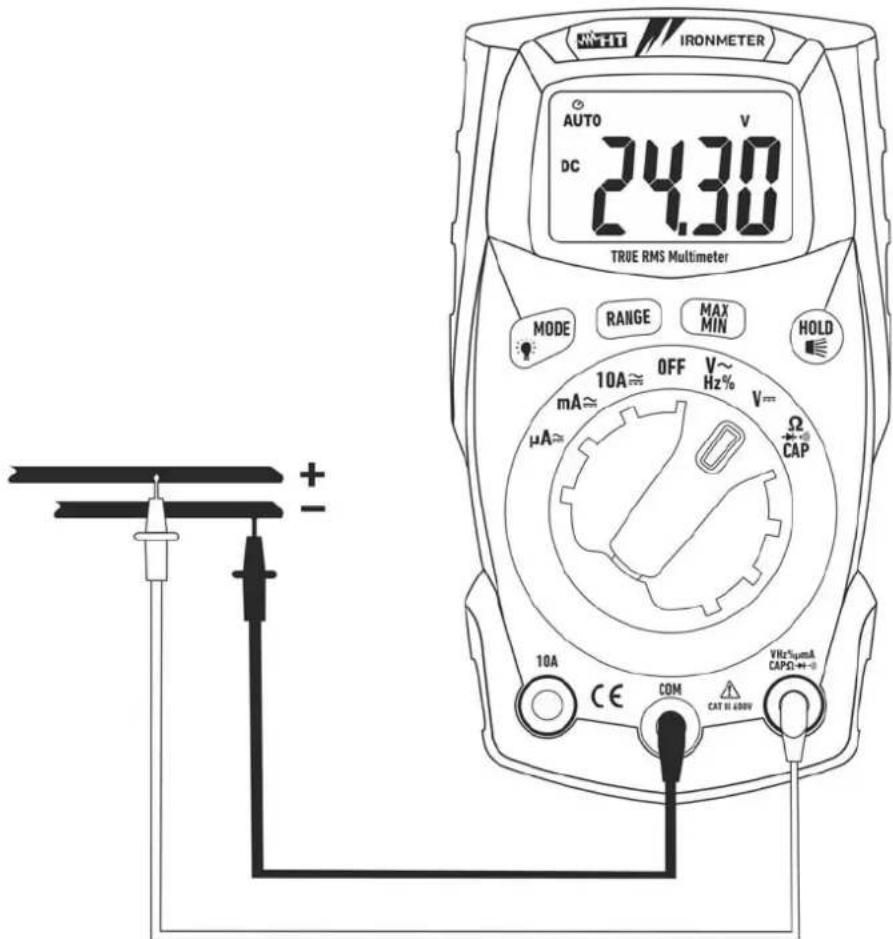

Abb. 3: Verwendung des Gerätes für Gleichspannungsmessung

1. Wählen Sie Stellung V aus.
2. Verbinden Sie die rote Messleitung mit der VHz%mμACAPΩ→+·) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse.
3. Verbinden Sie die rote Messleitung und die schwarze Messleitung mit dem jeweils positiven und negativen Potenzial des zu messenden Kreises (siehe Abb. 3). Der Spannungswert erscheint auf dem Display.
4. Wenn im Display die Meldung "O.L" erscheint, wählen Sie einen höheren Bereich aus.
5. Das Symbol “-” auf dem Display des Gerätes gibt an, dass die Spannung die umgekehrte Richtung mit Bezug auf den Anschluss in Abb. 3 hat.
6. Zur Verwendung der Funktionen HOLD, RANGE und MAX MIN, siehe § 4.2.

4.3.2. AC Spannungsmessung

ACHTUNG

Die maximale AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs-Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

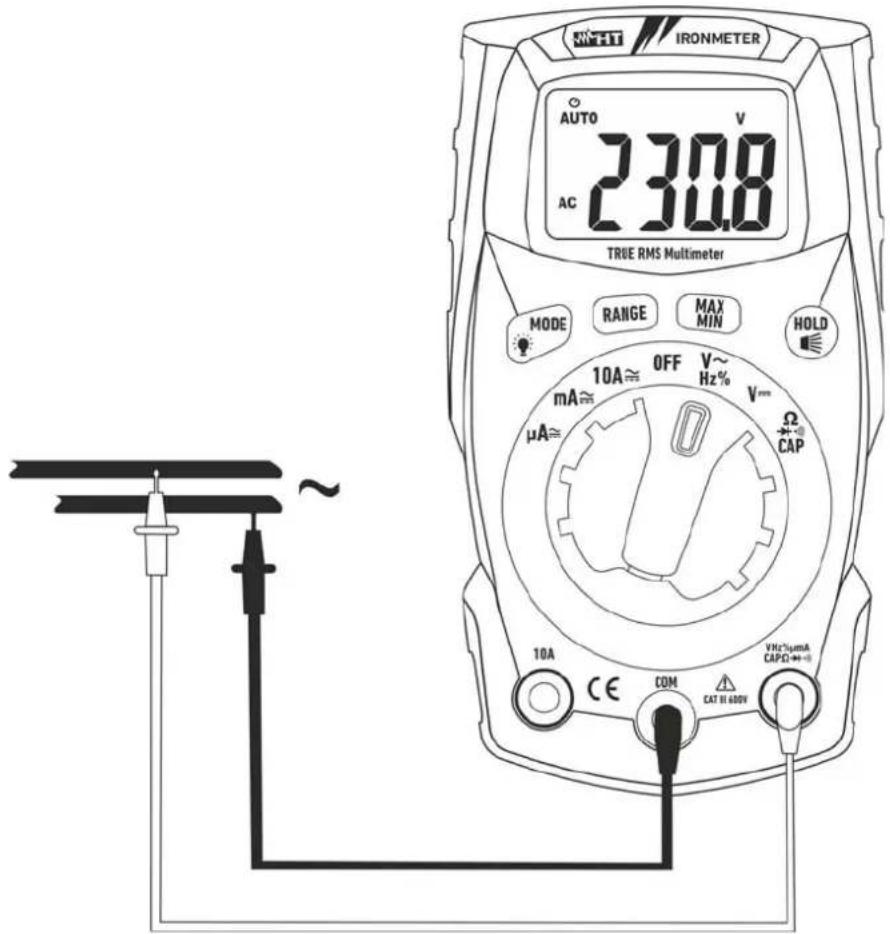

Abb. 4: Verwendung des Gerätes für Wechselspannungsmessung

1. Wählen Sie Stellung VHz% aus.\~
2. Verbinden Sie die rote Messleitung mit der VHz%mμACAPΩ▶+•) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse.
3. Verbinden Sie die rote Messleitung und die schwarze Messleitung in den Punkten des zu messenden Kreises (siehe Abb. 4). Der Spannungswert erscheint auf dem Display.
4. Wenn im Display die Meldung "O.L" erscheint, wählen Sie einen höheren Bereich aus.
5. Drücken Sie die MODE/💡 Taste zur Auswahl der Messungen "Hz" oder "%", um die Werte der Frequenz und vom Duty Cycle der Eingangsspannung anzuzeigen.
6. Zur Verwendung der Funktionen HOLD, RANGE und MAX MIN, siehe § 4.2.

4.3.3. Widerstandsmessung und Durchgangsprüfung

ACHTUNG

Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.

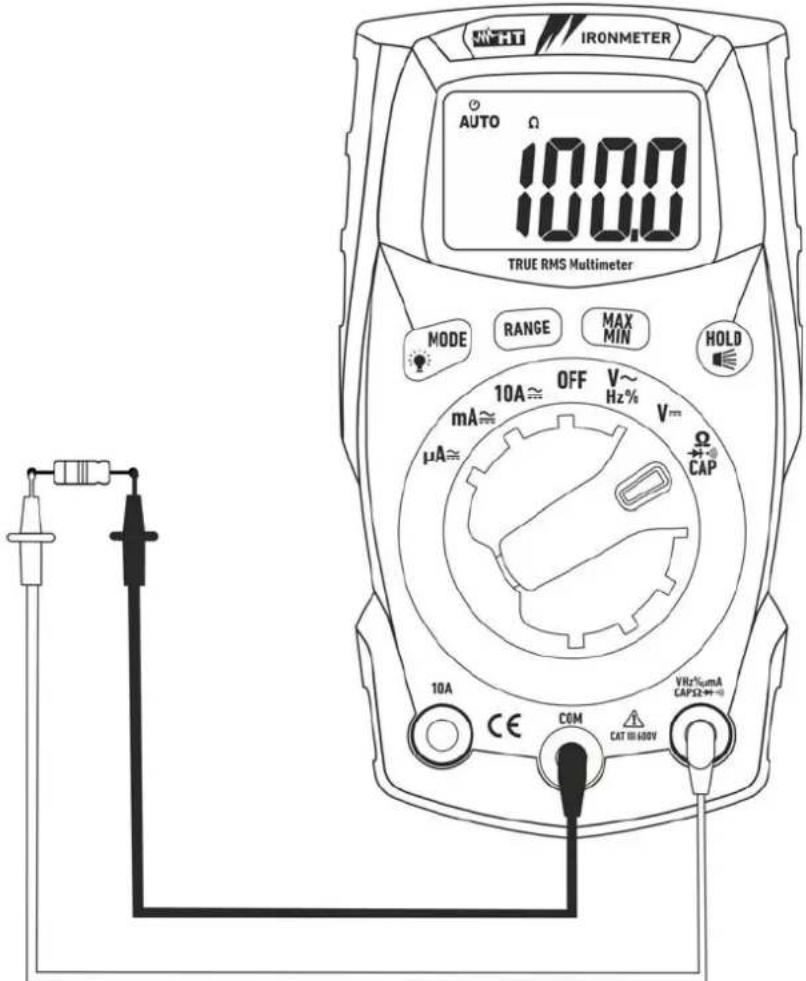

Abb. 5: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung

1. Wählen Sie Stellung Ω→+·)CAP aus.
2. Verbinden Sie die rote Messleitung mit der VHz%mμACAPΩ→+·) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse.
3. Stellen Sie die Messleitungen in die gewünschten Punkte des zu messenden Kreises (siehe Abb. 5). Der Widerstandswert erscheint auf dem Display.
4. Wenn im Display die Meldung "O.L" erscheint, wählen Sie einen höheren Bereich aus.
5. Drücken Sie die MODE/ 🔊 Taste zur Auswahl der Messung “•” in Bezug auf den Durchgangstest und stellen Sie die Messleitungen in die gewünschten Punkte des zu messenden Kreises.
6. Der (nur indikative) Wert wird im Display in Ω angezeigt und das Gerät erzeugt ein Tonsignal, falls der Widerstandswert <50 ist.Ω
7. Zur Verwendung der Funktionen HOLD, RANGE und MAX MIN, siehe § 4.2.

4.3.4. Diodenprüfung

ACHTUNG

Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.

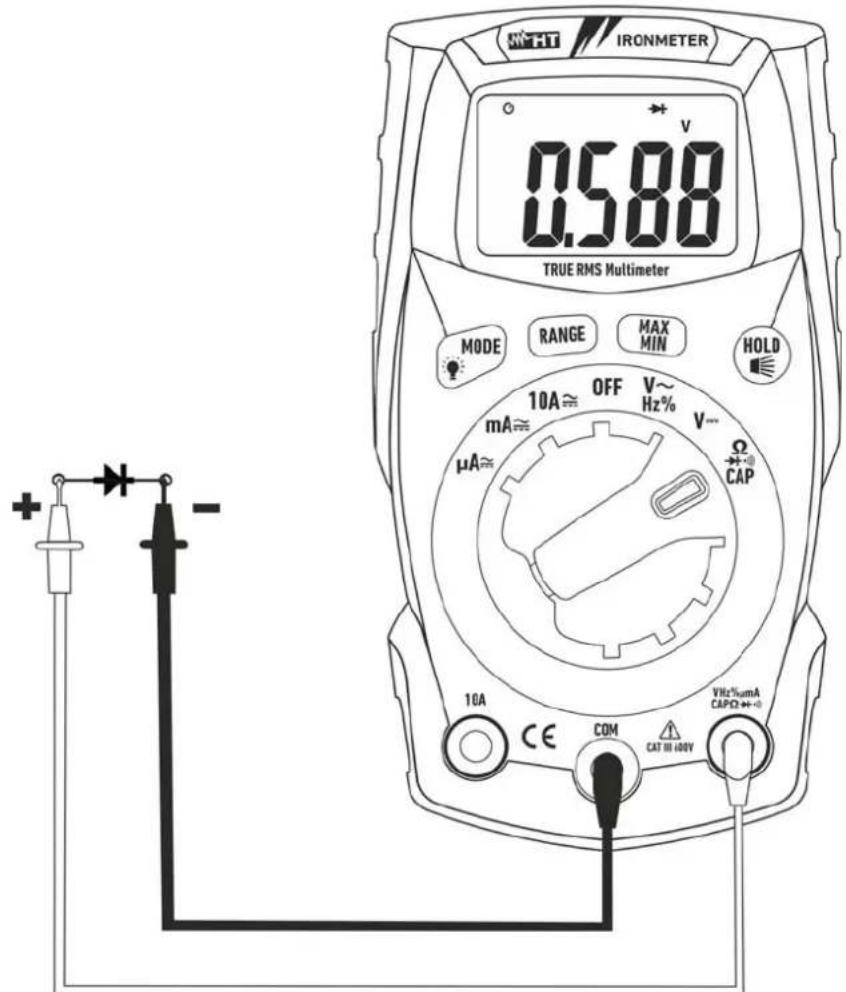

Abb. 6: Verwendung des Gerätes für Diodenprüfung

1. Wählen Sie Stellung Ω▶+·)CAP aus.
2. Drücken Sie die MODE/ 🔊 Taste zur Auswahl der “▶+” Messung.
3. Verbinden Sie die rote Messleitung mit der VHz%mμACAPΩ→+·) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse.
4. Verbinden Sie die Messleitungsspitzen mit den Enden der zu messenden Diode (siehe Abb. 6) und achten Sie dabei auf die angegebene Polarität.
5. Der Spannungsgrenzwert, angegeben in mV, wird im Display angezeigt.
6. Wenn ein Spannungsgrenzwert von 0mV angezeigt wird, ist die P-N Verbindung kurzgeschlossen
7. Wenn in der Anzeige "O.L" erscheint, sind die Anschlüsse vertauscht oder die P-N Verbindung ist defekt

4.3.5. Kapazitätsmessung

ACHTUNG

Bevor Sie Kapazitätsmessungen an Messkreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität.

Abb. 7: Verwendung des Gerätes für Kapazitätmessung

1. Wählen Sie Stellung ΩCAP aus.▶+•)
2. Drücken Sie die MODE Taste, bis das Symbol "nF" auf dem Display erscheint.
3. Verbinden Sie die rote Messleitung mit der VHz%mμACAPΩ▶+•) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse.
4. Verbinden Sie die Messleitungen mit den beiden Enden des zu messenden Kondensators und dabei achten Sie, wenn nötig, auf die positive (rotes Kabel) und negative (schwarzes Kabel) Polarität (siehe Abb. 7). Der Kapazitätwert erscheint auf dem Display.
5. Die Meldung "O.L." gibt an, dass der Kapazitätwert den maximalen Wert, der mit dem Gerät gemessen werden kann, überschreitet.
6. Zur Verwendung der HOLD Funktion, siehe § 4.2

4.3.6. DC Strommessung

ACHTUNG

Der maximale DC Eingangsstrom ist 10A (bzw. 20A für max. 30 sec.) bzw. 400mA (beim VHz%mμACAPΩ→↑↓) Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

Abb. 8: Verwendung des Gerätes für Gleichstrommessung

1. Trennen Sie die Versorgung des zu messenden Kreises.
2. Wählen Sie Stellungen "μA≡", "mA≡" oder "10A≡" aus.
3. Drücken Sie die MODE/ 🔊 Taste zur Auswahl der "DC" Messung.
4. Verbinden Sie die rote Messleitung mit der 10A oder VHz%mμACAPΩ→+·)) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse.
5. Verbinden Sie die rote und die schwarze Messleitung in Reihe mit dem Kreis, dessen Strom Sie messen möchten, und dabei achten Sie auf die Strompolarität und -richtung.
6. Versorgen Sie den zu messenden Kreis mit Spannung. Der Stromwert erscheint auf dem Display.
7. Wenn im Display die Meldung "O.L" erscheint, wurde der höchste messbare Wert überschritten.
8. Das Symbol“-“ auf dem Display des Gerätes gibt an, dass der Strom die umgekehrte Richtung mit Bezug auf den Anschluss in Abb. 8 hat.
9. Zur Verwendung der Funktionen HOLD, RANGE und MAX MIN, siehe § 4.2.

4.3.7. AC Strommessung

ACHTUNG

Der maximale DC Eingangsstrom ist 10A (bzw. 20A für max. 30 sec.) bzw. 400mA (beim VHz%mμACAPΩ→↑·) Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen..

Abb. 9: Verwendung des Gerätes für Wechselstrommessung

1. Trennen Sie die Versorgung des zu messenden Kreises.
2. Wählen Sie Stellungen "μA≡", "mA≡" oder "10A≡" aus.
3. Verbinden Sie die rote Messleitung mit der 10A oder VHz%mμACAPΩ→+·)) Eingangsbuchse und die schwarze Messleitung mit der COM Eingangsbuchse.
4. Verbinden Sie die rote und die schwarze Messleitung in Reihe mit dem Kreis, dessen Strom Sie messen möchten, und dabei achten Sie auf die Strompolarität und -richtung (siehe Abb. 9).
5. Versorgen Sie den zu messenden Kreis mit Spannung. Der Stromwert erscheint auf dem Display.
6. Wenn im Display die Meldung "O.L" erscheint, wurde der höchste messbare Wert überschritten.
7. Zur Verwendung der Funktionen HOLD, RANGE und MAX MIN, siehe § 4.2.

5. WARTUNG UND PFLEGE

ACHTUNG

• Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs-Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs-Anschlüssen, bevor Sie die Wartung durchführen.
• Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie es nicht direktem Sonnenlicht aus.
• Schalten Sie immer das Gerät nach Gebrauch wieder aus. Falls das Gerät für eine längere Zeit nicht benutzt werden soll, entfernen Sie die Batterie, um Flüssigkeitslecks zu vermeiden, die die inneren Schaltkreise des Gerätes beschädigen könnten.

5.1. ERSATZ DER BATTERIEN UND DER INNEREN SCHMELZSICHERUNGEN

Wenn im Display das Symbol “1+-” erscheint, muss die Batterie ersetzt werden.

Batteriewechsel

1. Drehen Sie den Funktionswahlschalter in die OFF-Stellung.
2. Ziehen Sie die Anschlusskabel aus den Eingangsbuchsen.
3. Schrauben Sie die Befestigungsschraube des Batteriefachdeckels auf der hinteren Oberseite des Gerätes auf und entfernen Sie den Deckel.
4. Entfernen Sie die Batterien und stecken Sie dieselbe Anzahl an Batterien desselben Typs ein (siehe § 6.1.2). Achten Sie dabei auf die angegebene Polarität.
5. Setzen Sie den Batteriefachdeckel wieder auf und befestigen Sie ihn mit der entsprechenden Schraube.
6. Entsorgen Sie die gebrauchten Batterien umweltgerecht. Verwenden Sie dabei die geeigneten Behälter zur Entsorgung.

Schmelzsicherungen-Wechsel

1. Drehen Sie den Funktionswahlschalter in die OFF-Stellung und ziehen Sie die Anschlusskabel aus den Eingangsbuchsen.
2. Schrauben Sie die Befestigungsschraube des Schmelzsicherungenfachdeckels unter dem Ständer des Gerätes auf und entfernen Sie den Deckel.
3. Entfernen Sie die beschädigte Schmelzsicherung, stecken Sie eine desselben Typs ein (siehe § 6.1.2) und schließen Sie das Schmelzsicherungenfach.

5.2. REINIGUNG DES GERÄTES

Zum Reinigen des Gerätes kann ein weiches trockenes Tuch verwendet werden. Benutzen Sie keine feuchten Tücher, Lösungsmittel oder Wasser, usw.

5.3. LEBENSENDE

ACHTUNG: Dieses Symbol zeigt an, dass das Gerät und die einzelnen Zubehörteile fachgemäß und getrennt voneinander entsorgt werden müssen.

6. TECHNISCHE DATEN

6.1. TECHNISCHE EIGENSCHAFTEN

Messgenauigkeit angegeben als [%Abl + (Anz. Ziff*Auflösung)] bei 18°C ÷ 28°C <75%HR

DC Spannung

Bereich	Auflösung	Genauigkeit	Eingangsimpedanz	Überlastschutz
400.0mV	0.1mV	±(1.0%Abl + 3Ziff) >10MΩ		600VDC/ACrms
4.000V	0.001V
40.00V	0.01V
400.0V	0.1V
600V	1V

AC TRMS Spannung

Bereich	Auflösung	Genauigkeit (*) (50÷60Hz)	Eingangsimpedanz	Überlastschutz
4.000V	0.001V	±(1.0%Abl + 3Ziff) >10MΩ		600VDC/ACrms
40.00V	0.01V
400.0V	0.1V
600V	1V

(*) Genauigkeit spezifiziert von 5% bis zum 100% des Messbereiches.
Frequenz-Messbereich: 50Hz ÷ 60Hz (jegliche Wellenform), 45Hz ÷ 1kHz (sinusförmige Wellenform)
Crestfaktor: ≤3 (bis 300V), ≤1.5 (bis 600V)

DC Strom

Bereich	Auflösung	Genauigkeit	Überlastschutz
400.0μA	0.1μA	±(1.0% Abl + 3 Ziff)	Schnellschmelzsicherung 500mA/600V
4000μA	1μA
40.00mA	0.01mA
400.0mA	0.1mA
4.000A	0.001A	±(1.2% Abl + 3 Ziff)	Schnellschmelzsicherung 10A/600V
10.00A (*)	0.01A

(*) 20A: max. 30 sec mit reduzierter Genauigkeit

AC TRMS Strom

Bereich	Auflösung	Genauigkeit (*) (50÷60Hz)	Überlastschutz
400.0μA	0.1μA	±(1.2% Abl + 3 Ziff)	Schnellschmelzsicherung 500mA/600V
4000μA	1μA
40.00mA	0.01mA
400.0mA	0.1mA
4.000A	0.001A	±(1.8%Abl + 5 Ziff)	Schnellschmelzsicherung 10A/600V
10.00A (**)	0.01A

(*) Genauigkeit spezifiziert von 5% bis zum 100% des Messbereiches

(**) 20A: max. 30 sec mit reduzierter Genauigkeit

Diodenprüfung

Funktion	Prüftstrom	Maximale	Spannung bei offene
	<0.35mA	3VDC

Widerstand und Durchgangsprüfung

Bereich	Auflösung	Genauigkeit	Summer	Überlastschutz
400.0Ω	0.1Ω	±(1.5%Abl + 5 Ziff)	<50Ω	600VDC/ACrms
4.000kΩ	0.001kΩ
40.00kΩ	0.01kΩ
400.0kΩ	0.1kΩ
4.000MΩ	0.001MΩ
40.00MΩ	0.01MΩ	±(2.5%Abl + 20 Ziff)

Frequenz (elektronische Kreise)

Bereich	Auflösung	Genauigkeit	Empfindlichke
10.00Hz ÷ 10kHz	0.01Hz	±(1.2%Ablesung)	15Vrms

Duty Cycle (Tastverhältnis)

Bereich	Auflösung	Genauigkeit
0.1% ÷ 99.9%	0.1%	±(1.2%Abl + 2Ziff)

Frequenzbereich Impulse: 5Hz ÷ 150kHz, Amplitude des Impulses: 100μs ÷ 100ms

Kapazität

Bereich	Auflösung	Genauigkeit (*) (50÷60Hz)	Überlastschutz
40.00nF	0.01nF	±(4.5%Abl + 10Ziff)	600VDC/ACrms
400.0nF	0.1nF
4.000μF	0.001μF	±(3.0%Abl + 5Ziff)
40.00μF	0.01μF
400.0μF	0.1μF
4000μF	1μF	±(5.0%Abl + 5Ziff)

6.1.1. Bezugsnormen

Sicherheit: IEC/EN61010-1

EMC: IEC/EN61326-1

Verschmutzungsgrad: 2

Messkategorie: CAT III 600V

Maximale Betriebshöhe: 2000m

Fallprüfung: 3m

6.1.2. Allgemeine Eigenschaften

Mechanische Eigenschaften

Abmessungen (L x B x H): 120 x 65 x 45mm

Gewicht (inklusive Batterie): 200g

Stromversorgung

Batterietyp: 2x1.5V Batterien Typ AAA IEC LR03

Anzeige für niedrigen Batterieladezustand: Symbol "fim" Display.

Auto Power OFF: nach 5 Minuten Nichtgebrauch (kann deaktiviert

werden)

Schmelzsicherungen: F10A/600V, 5 x 20mm (10A Eingang).

F500mA/600V, 5 x 20mm (mAμA Eingang).

Display

Messverfahren: TRMS

Eigenschaften: 4 LCD, 4000 Punkte plus Dezimalzeichen und

Dezimalpunkt und Hintergrundbeleuchtung

Abtastfrequenz: 3x / sec

6.2. UMWELTBEDINGUNGEN

6.2.1. Klimabedingungen für den Gebrauch

Bezugstemperatur: 18^ C ÷ 28^ C

Betriebstemperatur: 5^ C ÷ 40^ C

Zulässige relative Luftfeuchtigkeit: <80%HR

Lagerungstemperatur: -20^ ÷ 60^

Lager-Luftfeuchtigkeit: <80%HR

Dieses Gerät entspricht den Vorgaben der Europäischen Richtlinie für Niederspannungsgeräte 2014/35/EEC (LVD) und der EMC Richtlinie 2014/30/EEC. Dieses Produkt ist konform im Sinne der Europäischen Richtlinie 2011/65/EEC (RoHS) und der Europäischen Richtlinie 2012/19/EEC (WEEE).

6.3. ZUBEHÖR

6.3.1. Mitgeliefertes Zubehör

• Zwei Messleitungen
- Batterien
- Transporttasche
• Bedienungsanleitung

7. SERVICE

7.1. GARANTIEBEDINGUNGEN

Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen.

Falls Sie das Gerät aus irgendeinem Grund zur Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben. Transportkosten werden vom Kunden getragen. Vergessen Sie nicht, einen Bericht über die Gründe für das Einschicken beizulegen (erkannte Mängel).

Verwenden Sie nur die Originalverpackung. Alle Schäden beim Versand, die auf Nichtverwendung der Originalverpackung zurückzuführen sind, hat auf jeden Fall der Kunde zu tragen. Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden.

Von der Garantie ausgenommen sind:

• Reparatur und/oder Ersatz von Zubehör und Batterie (nicht durch die Garantie gedeckt)
• Reparaturen, die aufgrund unsachgemäßer Verwendung oder durch unsachgemäße Kombination mit inkompatiblen Zubehörteilen oder Geräten erforderlich werden.
• Reparaturen, die aufgrund von Beschädigungen durch ungeeignete Transportverpackung erforderlich werden.
• Reparaturen, die aufgrund von vorhergegangenen Reparaturversuchen durch ungeschulte oder nicht autorisierte Personen erforderlich werden.
• Geräte, die modifiziert wurden, ohne dass das ausdrückliche Einverständnis des Herstellers dafür vorlag.
• Gebrauch, der den Eigenschaften des Gerätes und den Bedienungsanleitungen nicht entspricht.

Der Inhalt dieser Bedienungsanleitung darf ohne das Einverständnis des Herstellers in keiner Form reproduziert werden.

Unsere Produkte sind patentiert und unsere Warenzeichen eingetragen. Wir behalten uns das Recht vor, Spezifikationen und Preise aufgrund eventuell notwendiger technischer Verbesserungen oder Entwicklungen zu ändern.

7.2. SERVICE

Für den Fall, dass das Gerät nicht korrekt funktioniert, stellen Sie vor der Kontaktaufnahme mit Ihrem Händler sicher, dass die Batterien korrekt eingesetzt sind und funktionieren. Stellen Sie sicher, dass Ihre Betriebsabläufe der in dieser Betriebsanleitung beschriebenen Vorgehensweise entsprechen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben. Transportkosten werden vom Kunden getragen. Vergessen Sie nicht, einen Bericht über die Gründe für das Einschicken beizulegen (erkannte Mängel). Verwenden Sie nur die Originalverpackung. Alle Schäden beim Versand, die auf Nichtverwendung der Originalverpackung zurückzuführen sind, hat auf jeden Fall der Kunde zu tragen.

FRANÇAIS
