Produkttyp	Plattenspieler
Marke	Audizio
Modell	RP113
Stromversorgung	Netzadapter 5 V DC (im Lieferumfang); Netzspannung 220-240 V~, 50 Hz
Abspielgeschwindigkeiten	33, 45, 78 U/min
Hauptfunktionen	Vinylwiedergabe, Bluetooth (Empfänger und Sender), USB (Wiedergabe und Aufnahme), AUX-Eingang, Kopfhörerausgang, RCA-Line-Ausgang
Automatische Abschaltung	Ja, mit Ein/Aus-Schalter
Pitch (Geschwindigkeitsregelung)	Einstellrad
45-U/min-Adapter	Enthalten
Tonarm	mit Hebevorrichtung und Verriegelungsklip
Tonabnehmer und Nadel	Austauschbarer Tonabnehmer
Audioausgänge	3,5-mm-Kopfhöreranschluss, RCA-Line-Ausgang (links/rechts)
Audioeingänge	3,5-mm-AUX-Eingang, USB-Anschluss für USB-Stick
Bluetooth	Version nicht angegeben; typische Reichweite 10 m
USB-Aufnahme	Ja, mit Split-Funktion (Dateierstellung)
Reinigung	Nur trockenes Tuch, keine Chemikalien
Betriebstemperatur	5 °C bis 35 °C
Feuchtigkeit	Nicht Feuchtigkeit oder Regen aussetzen
Sicherheit	Gehäuse nicht öffnen; Reparaturen durch autorisierten Techniker; Originalteile verwenden
Gewicht	Nicht angegeben
Abmessungen	Nicht angegeben

Häufig gestellte Fragen - RP113 Audizio

Wie verbinde ich mein Smartphone per Bluetooth mit dem Plattenspieler?

Stellen Sie den Modusschalter auf BT. Die Anzeige blinkt blau. Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie "Audizio RP113" aus der Geräteliste. Nach erfolgreicher Verbindung leuchtet die Anzeige dauerhaft.

Kann ich eine Schallplatte auf einen USB-Stick aufnehmen?

Ja, stecken Sie einen USB-Stick in den Anschluss, starten Sie die Vinylwiedergabe im Phono-Modus und drücken Sie die REC-Taste. Verwenden Sie die Split-Taste, um die Aufnahme in Dateien zu unterteilen. Drücken Sie erneut REC, um zu stoppen.

Was tun, wenn die Platte vorzeitig stoppt oder nicht stoppt?

Stellen Sie den Autostop-Schalter auf OFF. Bei einigen Schallplatten muss die automatische Abschaltung deaktiviert werden, um einen ordnungsgemäßen Betrieb zu gewährleisten.

Welche Stromversorgung wird benötigt?

Das Gerät wird mit einem 5 V DC Netzadapter betrieben. Die Netzspannung muss 220-240 V~, 50 Hz betragen. Verwenden Sie nur den mitgelieferten Adapter.

Wie reinige ich den Plattenspieler?

Verwenden Sie ein trockenes, weiches Tuch. Keine chemischen Reinigungsmittel, Aerosole oder Flüssigkeiten verwenden. Vermeiden Sie das Reinigen von Schaltern mit Sprays.

Kann ich externe Lautsprecher anschließen?

Ja, verwenden Sie den RCA-Line-Ausgang (rote und weiße Anschlüsse), um aktive Lautsprecher oder einen Verstärker anzuschließen. Sie können auch den 3,5-mm-Kopfhörerausgang nutzen.

Wie stelle ich die Plattentellergeschwindigkeit ein?

Verwenden Sie den 33/45/78-U/min-Schalter an der Vorderseite des Geräts, um die passende Geschwindigkeit für Ihre Platte auszuwählen.

Was bedeutet die blinkende blaue Anzeige?

Im Bluetooth-Modus zeigt eine blinkende blaue Anzeige an, dass das Gerät auf Kopplung wartet. Nach erfolgreicher Verbindung leuchtet die Anzeige dauerhaft. Im Phono-Modus mit BT-Sendung blinkt eine rote Anzeige.

Kann ich einen Bluetooth-Kopfhörer mit dem Plattenspieler verwenden?

Ja, drücken Sie im Phono-Modus die Zurück-Taste, um den Bluetooth-Sender zu aktivieren. Die Anzeige blinkt rot. Koppeln Sie Ihren Bluetooth-Kopfhörer mit dem Gerät. Die Lautstärke wird dann am Kopfhörer eingestellt.

Was tun bei Kondensation nach einem Transport?

Lassen Sie das Gerät ausgeschaltet, bis es Raumtemperatur erreicht hat. Schalten Sie es nicht sofort ein, um innere Schäden zu vermeiden.

BEDIENUNGSANLEITUNG RP113 Audizio

Vielen Dank für den Kauf dieses Audizio gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Dieses Gerät kann dazu führen Magnetfeld. Halten Sie das Gerät mindestens 60 cm vom Computer oder Fernseher.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Audizio ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

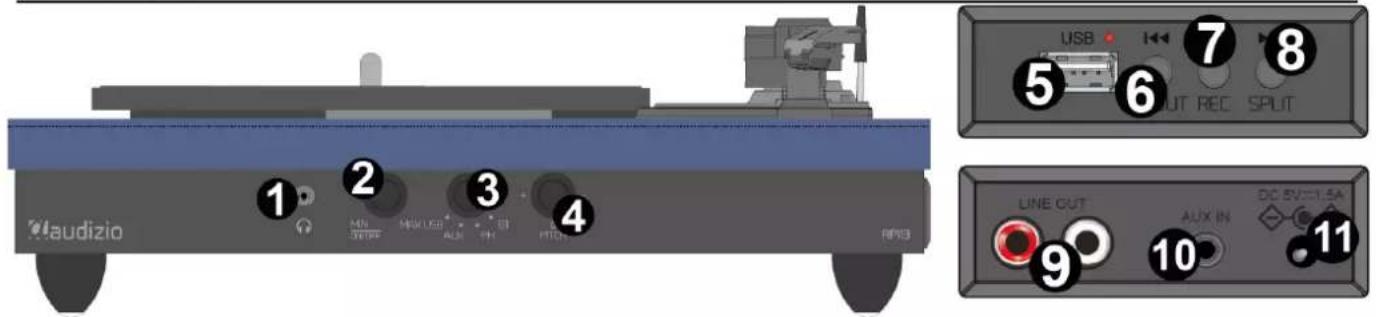

BEDIENUNG

3,5 mm Kopfhörerausgang

1. Ein/Aus und Lautstärkeregler

Drehen, um das Gerät ein-/auszuschalten und die Lautstärke einzustellen

1. Modus

Drehen, um den Modus zu ändern (USB, AUX, Phono, BT-Streaming)

1. Pitch

Drehen zur Steuerung der Drehgeschwindigkeit

1. USB

2. Vorherige / BT out

Drücken Sie die Taste, um im USB-, AUX- und BT-Modus zum vorherigen Titel zu wechseln

Im Phono-Modus drücken, um die Verbindung zu einem BT-Lautsprecher oder Kopfhörer zu aktivieren

1. Abspielen/Pausieren / REC

Drücken, um die Wiedergabe im USB-, AUX- und BT-Modus (erneut) zu starten oder anzuhalten

Drücken im Phono-Modus, um die Vinyl-Wiedergabe auf einem USB-Stick aufzuzeichnen (falls angeschlossen)

1. Nächste / split

Drücken, um im USB-, AUX- und BT-Modus zum nächsten Titel zu springen. Drücken Sie diese Taste bei der Aufnahme von Vinyl-Wiedergabe auf einem USB-Stick, um die aktuelle Datei zu schneiden und zu speichern und eine andere Speicherdatei zu erzeugen.

1. Line Ausgang

Line-Ausgang mit RCA-Stecker zum Anschluss externer Lautsprecher (nicht im Lieferumfang enthalten)

1. AUX Eingang

3,5-mm-Auxiliary-Eingangsbuchse

1. DC 5V IN

5-V-Steckdose zum Anschluss des mitgelieferten Netzteils

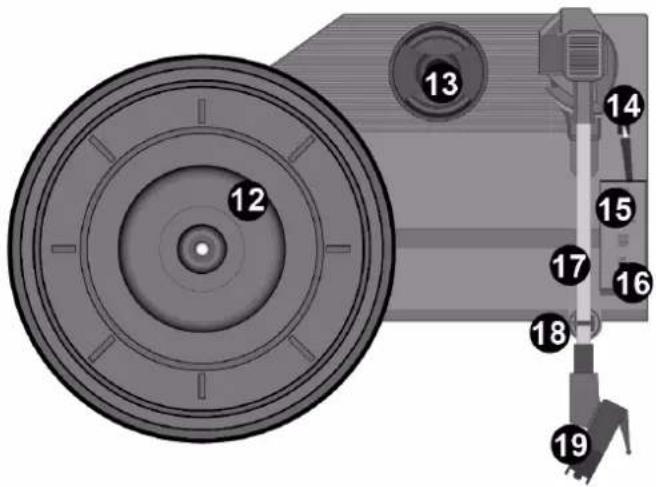

1. Drehscheibe

2. 45rpm Adapter

Mit diesem Adapter können Sie 45RPM-Schallplatten abspielen

1. Tonarm Hebel

Zum Anheben/Absenken des Tonarms

1. 33 / 45 / 78 U/min Schalter

Zur Einstellung der Rundtischgeschwindigkeit

1. Autostopp-Schalter EIN/AUS

Dieser Schalter schaltet die automatische Stoppfunktion ein/aus. Wenn die automatische Stoppfunktion eingeschaltet ist, beginnt sich die Plattform zu drehen, sobald der Tonarm über die Schallplatte gelegt wird, und hört auf, sich zu drehen,

wenn sie das Ende der Schallplatte erreicht. Manche Schallplatten stoppen vor dem Ende oder halten nicht an, wenn das Ende erreicht ist. Stellen Sie in diesem Fall Auto-Stopp auf OFF

17. Tonarm

18. Tonarm Klammer

Diese Armklemme sichert den Tonarm, wenn er ruht oder nicht benutzt wird. Die Armklemme ist so konstruiert, dass sie im entriegelten Zustand in der oberen Position bleibt

19. Tonabnehmerpatrone

Muster mit der Nadel

ERSTE SCHRITTE

• Nehmen Sie die Drehscheibe aus dem Verpackungskarton.
• Schließen Sie den Netzadapter an und schalten Sie das Gerät ein.
  Hinweis: Verwenden Sie nur den mit dem Funkgerät gelieferten Adapter. Der Anschluss eines Netzteils mit einem anderen Nennwert kann zu dauerhaften Schäden am Funkgerät führen und gefährlich sein.

PLATTENSPIELER

• Drehen Sie den Modus-Schalter, um den Phono-Modus auszuwählen.
• Legen Sie die Schallplatte auf den Plattenteller. Legen Sie ggf. den 45 U/min-Adapter auf den Plattenteller.
• Wählen Sie die gewünschte Wiedergabegeschwindigkeit mit dem Geschwindigkeitsschalter (33-, 45- oder 78-rpm).
• Drehen Sie den Netzschalter und den Lautstärkeregler im Uhrzeigersinn, um das Gerät einzuschalten.
• Stellen Sie sicher, dass die Schutzkappe des Stiftes entfernt ist.
• Entriegeln Sie den Tonarm durch Lösen der Tonarmklammer.
• Heben Sie den Arm mit dem Tonarmhebel an.
• Führen Sie die Nadel über die Schallplatte, der Plattenteller beginnt sich automatisch zu drehen.
• Senken Sie die Nadel mit Hilfe des Tonarmhebels langsam auf die Schallplatte ab.
• Wenn eine Schallplatte das Ende erreicht, hält der Plattenspieler automatisch an, wenn sich der Auto-Stopp-Schalter in der Position ON befindet. Befindet sich der Schalter in der Position OFF, dreht er sich weiter, bis der Schalter in die Position ON gedreht wird.
  * Manche Schallplatten stoppen vor dem Ende oder halten nicht an, wenn das Ende erreicht ist. Stellen Sie in diesem Fall Auto-Stopp auf OFF.
• Heben Sie den Tonarm an und legen Sie ihn auf den Ständer, wenn Sie fertig sind, indem Sie immer den Tonarmhebel benutzen.
• Verriegeln Sie den Tonarm durch Schließen der Tonarm Klammer.
• Setzen Sie die Schutzkappe des Stiftes wieder auf.
  • Schalten Sie das Gerät aus.

BT STREAMING

Bevor eine Übertragung zwischen Ihrem BT-Gerät und dem Funkgerät möglich ist, müssen beide Geräte gekoppelt werden. Dieser Vorgang wird als "Pairing" bezeichnet. Das Radio dient als Empfänger, um den Musikstrom für die Wiedergabe im Radio zu empfangen. Wenn Sie schon einmal mit einem BT-Gerät gekoppelt haben, wird diese Verbindung automatisch wiederhergestellt, wenn beide Geräte in Reichweite sind und der BT-Betrieb am Radio ausgewählt wurde. Das "Pairing" muss nicht wiederholt werden. Diese Funktion muss jedoch möglicherweise in Ihrem BT-Gerät aktiviert werden.

• Stellen Sie den Modusschalter auf den BT-Modus. Die LED-Anzeige blinkt in blauer Farbe.
• Schalten Sie die BT-Streaming-Funktion an Ihrem Gerät ein. Das Gerät sucht nach koppelbaren BT-Geräten im Empfangsbereich.
• Wählen Sie "Audizio RP113" aus der Liste der gefundenen Geräte.
• Nach der Kopplung leuchtet die LED kontinuierlich. Sie können nun Ihre Musik von Ihrem Gerät abspielen, indem Sie den Plattenspieler als Lautsprecher verwenden.

Das Gerät verfügt auch über einen BT-Sender, so dass der Ton des Plattenspielers über BT z. B. auf einem BT-Lautsprecher oder einem kabellosen Kopfhörer wiedergegeben werden kann.

Drücken Sie im Phono-Modus die "vorherige"-Taste: Die Anzeigeleuchte blinkt rot. Schalten Sie dann die BT-Streaming-Funktion des Lautsprechers oder Kopfhörers ein und starten Sie die Kopplung. Wenn die Verbindung erfolgreich ist, hört die Anzeigeleuchte auf zu blinken. Die Vinyl-Wiedergabe wird nun drahtlos an den Lautsprecher oder Kopfhörer übertragen. Drehen Sie den Lautstärkeregler am Lautsprecher oder drücken Sie die Lautstärkeregler am Kopfhörer, um die Lautstärke einzustellen. Der Lautstärkeregler des Plattenspielers ist nun gesperrt.

Hinweis: Wenn der Plattenspieler als BT-Lautsprecher verwendet wird, können alle anderen Wiedergabefunktionen nicht gleichzeitig genutzt werden.

AUX EINGANG

Sie können die auf einem anderen Audiogerät oder Smartphone gespeicherte Musik über die 3,5-mm-Aux-In-Buchse an der Vorderseite des Radios anhören. Verwenden Sie ein Kabel mit 3,5-mm-Klinkenstiften an beiden Enden, wobei ein Ende an die Aux-In-Buchse des Radios und das andere Ende an die Kopfhörerbuchse des Audiogeräts (oder den Line-Ausgang, falls vorhanden) angeschlossen wird. Stellen Sie den Modusschalter auf AUX-Modus.

Spielen Sie Musik auf dem angeschlossenen Gerät ab, der Ton wird vom Radio wiedergegeben.

USB

Wiedergabe: Stecken Sie Ihr USB-Laufwerk in den USB-Steckplatz. Das Gerät beginnt automatisch mit der Wiedergabe der Dateien. Drücken Sie "Vorherige" oder "Nächste", um den vorherigen/nächsten Titel auszuwählen. Drücken Sie Abspielen/Pausieren, um die Wiedergabe (erneut) zu starten/anzuhalten.

Aufnahme:

• Stecken Sie Ihr USB-Laufwerk in den USB-Steckplatz.
• Start der Vinyl-Wiedergabe im Phono-Modus.
• Drücken Sie während der Schallplattenwiedergabe "REC". Die Anzeige blinkt rot und blau.
• Drücken Sie während der Aufnahme "split", wird die aktuelle Aufnahme abgeschnitten und automatisch in einer Datei gespeichert. Drücken Sie erneut "split" und eine weitere Datei wird erzeugt.
• Drücken Sie "REC", um die Aufnahme zu beenden.
