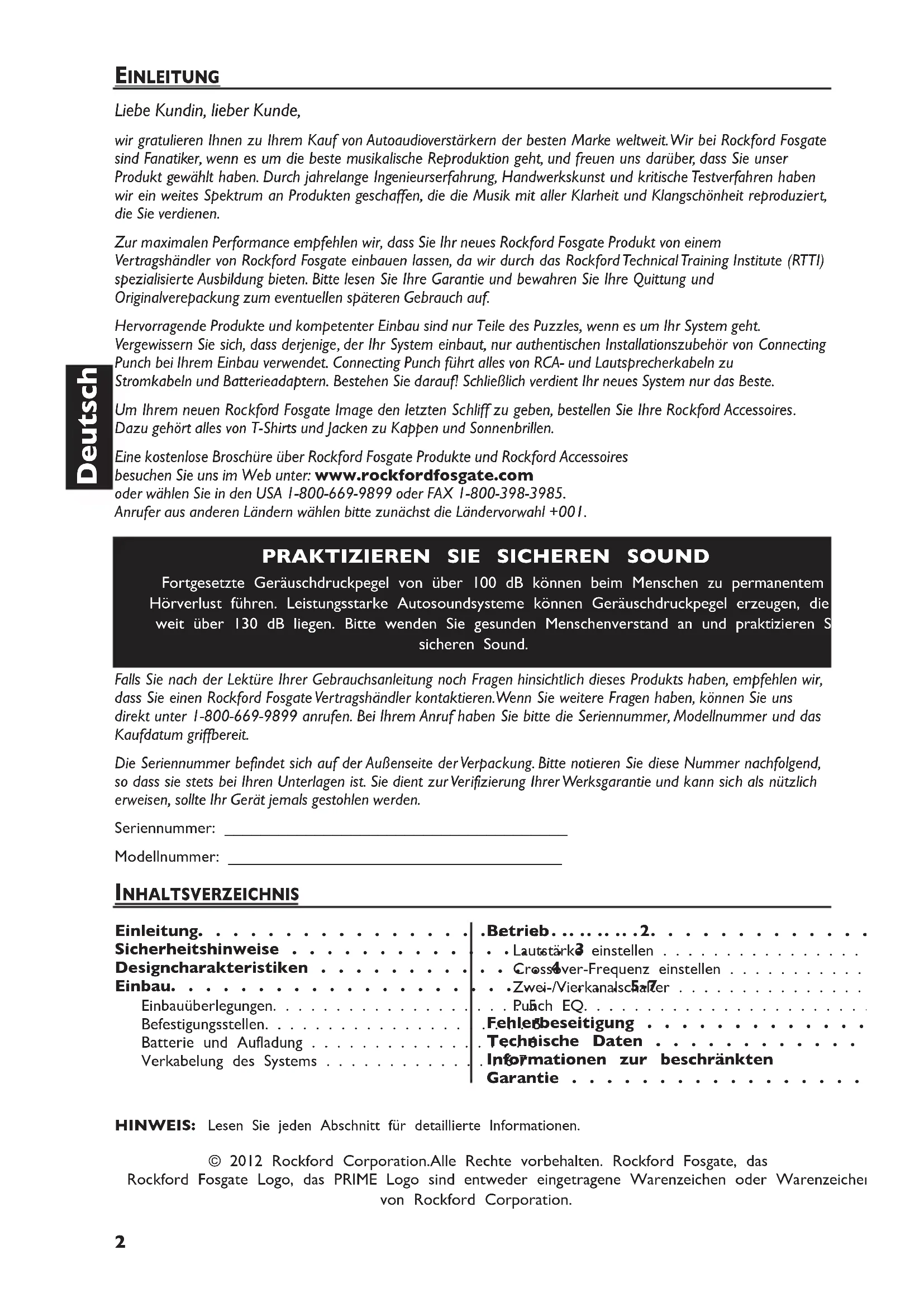

• Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound. HINWEIS: Lesen Sie jeden Abschnitt für detaillierte Informationen. Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren.Wenn Sie weitere Fragen haben, können Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihrem Anruf haben Sie bitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit. Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerät jemals gestohlen werden. Seriennummer: ______________________________________ Modellnummer: _____________________________________ Einleitung p. 2
• Sicherheitshinweise p. 3
• Designcharakteristiken p. 4
• Einbau p. 5
• -7 Einbauüberlegungen p. 5
• Befestigungsstellen p. 5
• Batterie und Aufladung p. 6
• Verkabelung des Systems p. 6
• -7 Betrieb p. 8
• Lautstärke einstellen p. 8
• Crossover-Frequenz einstellen p. 8
• Zwei-/Vierkanalschalter p. 8
• Punch EQ p. 8
• Fehlerbeseitigung p. 9
• Technische Daten p. 10
• Informationen zur beschränkten Garantie © 2012 Rockford Corporation.Alle Rechte vorbehalten. Rockford Fosgate, das Rockford Fosgate Logo, das PRIME Logo sind entweder eingetragene Warenzeichen oder Warenzeichen von Rockford Corporation.3 SICHERHEITSHINWEISE p. 11

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht,dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern. Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Web site im Internet. www.rockfordfosgate.com Das jedem Verstärker beiliegende Zubehörset enthält das Zubehör, das zur Befestigung des Verstärkers im Fahrzeug nötig ist. Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schwerenVerletzungen oder Tod. Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen. VORSICHT: Bitte lesen Sie zurVermeidung vonVerletzungen und Schäden am Gerät die Hinweise in dieserAnleitung.Wir möchten, dass Ihnen dieses System Freude, nicht Kopfschmerzen bereitet. VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford FosgateTechniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw.möglicheVerletzungen zu vermeiden. Ein Marine M400-4D or M600-4D Vierkanalverstärker Einbau- und Bedienungsanleitung Befestigungszubehör4 DESIGNCHARAKTERISTIKEN

1. Betriebs-LED / Schutz-LED – Diese LED leuchtet auf, wenn das Gerät betriebsbereit ist. Diese LED

leuchtet auf, wenn ein Kurzschluss oder eine zu geringe Impedanz an den Lautsprecheranschlüssen erkannt wird.Wenn dies eintritt, schaltet sich derVerstärker automatisch aus.

2. RCA-Anschlüsse – Die genormten RCA-Anschlüsse ermöglichen einfaches Anschließen des

Signalpegeleingangs. Sie sind platinplattiert, um der Signalverschlechterung verursachenden Korrosion zu widerstehen.

3. RCA-Durchgangsausgänge – Der Durchgang bietet eine bequeme Quelle zum Daisy-Chaining eines

zusätzlichenVerstärkers, ohne einen weiteren Satz von RCA-Kabeln vom vorderen Bereich des Wagens zum hinten befindlichenVerstärker zu verlegen.

4. Lautstärkeregler – Der Eingangslautstärkeregler ist werkseitig so eingestellt, dass er der Leistung der

meisten Source-Geräte entspricht. Er kann den Ausgangspegeln einerVielzahl von Source-Geräten angepasst werden.

5. Crossover-Schalter – Dient zurWahl des Hochpass- (HP),Allpass- (AP),oderTiefpassbetriebs (LP).

6. Variierbares Crossover Tiefpassbetrieb – DieVerstärker haben einen eingebauten 12 dB/Oktav

Butterworth-Filter mit einem von 50 Hz bis 250 Hz variierbaren Crossover-Punkt.

7. Punch-EQ – Ein Gyrator-basierter Punch-EQ, der die bei einerVerstärkung entstehende

Frequenzverschiebung eliminiert . Dies funktioniert gemeinsam mit dem Crossover-Schalter amVerstärker. Bei Einstellung auf Tiefpassbetrieb (LP) handelt es sich um eine von 0 dB bis +18 dB variable Schmalbandeinstellung bei 45 Hz.

8. Zwei-/Vierkanalschalter – In der 2CH.-Position werden die Eingänge in einen Zweikanalmodus

geschaltet. Dies ermöglicht einenVierkanalausgang bei ausschließlicher Belegung der Fronteingänge.

9. Lautsprecheranschlüsse – Der Aluminiumguss-Kuhlkörper des Punch-Verstärkers fuhrt die durch

die Schaltungsbauteile des Verstärkers erzeugte Wärme ab.

10. Stromanschlüsse - Die Strom – Sind Strom und die Erdungslinks das überzogene Nickel,

Klemmschraube und nehmen Kabel zu Stärke 4 AWG-Lehre auf.

11. Fernbedienungsanschluss – Der hochbelastbare, vernickelte, Klemmschraube und nehmen Kabel

der Stärken 12 bis 24 AWG auf. Dieser Anschluss wird dazu benutzt, denVerstärker per Fernbedienung ein- bzw. auszuschalten,wenn +12V Gleichstrom angelegt werden. Deutsch5 EINBAU EINBAUÜBERLEGUNGEN Die nachfolgenden Werkzeuge werden für den Einbau benötigt: Sicherungsfassung und Sicherung. (Siehe Technische Daten für Bemessungsstrom) Spannungs- und Widerstandsmesser Abisolierzange Drahtkripper Drahtschere Kreuzschraubenzieher Nr. 2 Batteriestützenschlüssel Handbohrer mit verschiedenen Bohrerspitzen Schrumpfschlauch (3 mm Durchmesser) Verschiedene Anschlussteile Angemessene Länge—Rotes Stromkabel Angemessene Länge—Fernbedienungsanschaltkabel Angemessene Länge—Schwarzes Erdungskabel HINWEIS: Wir empfehlen Draht der Stärke 4AWG für die Strom- (B+) und Masse-Anschlüsse (GND). Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbaus Ihres neuen Verstärkers im Fahrzeug.Vorausplanung Ihres Systemlayouts und der besten Verkabelungsrouten spart Zeit beim Einbau. Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen. VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem qualifizierten Rockford FosgateTechniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol,um Schäden am Gerät, Feuer bzw.möglicheVerletzungen zu vermeiden. Befolgen Sie vor dem Einbau diese einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.

2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.

3. Um die Montage zu erleichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlegen.

4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.

5. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und

Stromverlust zu minimieren.

6. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oder

hydraulische Leitungen,Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.

7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.

8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen.Verwenden Sie Gummi- oder Plastikringe, um Kabel

zu schützen, die durch Metall verlegt werden (besonders die Feuerwand).

9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor

Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.

10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere

Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollten so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweißt ist. BEFESTIGUNGSSTELLEN Motorraum Das Gerät darf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie. Einbau im Kofferraum Aufrechter oder umgekehrter Einbau des Verstärkers bietet adäquate Kühlung des Verstärkers. Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die beste Kühlung des Verstärkers.BATTERIE UND AUFLADUNG Verstärker belasten die Fahrzeugbatterie und das Ladesystem zusätzlich.Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen,um zu gewährleisten, dass das elektrische System genügend Kapazität hat, um die zusätzliche Belastung durch Ihr Stereosystem zu verkraften. Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollten in der Lage sein, die zusätzliche Belastung durch einen beliebigenVerstärker der Power-Serie problemlos zu verkraften,jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren.Wir empfehlen dieVerwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung IhresVerstärkers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind,lassen Sie es bitte von einem qualifizierten Rockford FosgateTechniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. möglicheVerletzungen zu vermeiden. VORSICHT: Vermeiden Sie es,Stromkabel in der Nähe von niedrigaktiven Eingangskabeln, der Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem verursachen. 1. Planen Sie die Kabelrouten. Die RCA-Kabel sollen dicht zusammen bleiben,aber von den Stromkabeln desVerstärkers und anderem Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein.Dies dientdazu,die Kupplung von Geräuschen aus elektrischen Strahlungsfeldern in dasAudiosignal zu verhindern.WerdenKabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zurVermeidung von Kurzschlüssen mitPlastik- oder Gummiringen schützen. Die Kabel zunächst etwas länger lassen und erst später exakt anpassen.HINWEIS: Wir empfehlen Draht der Stärke 4 AWG für die Strom- (B+) und Masse-Anschlüsse (GND). 2. Das ROTE Kabel (Stromkabel) durch Abisolieren von 1,5 cm am Kabelende zur Befestigung amVerstärkervorbereiten.Das blanke Kabel in den B+-Anschluss einfuhren und die Einstellschraube zur Befestigung des Kabelsanziehen. HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschlüssewasserdicht sind.3. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshaltereinspleißen.Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführt. Zunächstnoch KEINE Sicherung einsetzen.4. 1,27 cm vom Batterieende des Stromkabels abisolieren und einen Ringadapter von geeigneter Größe an das Kabelcrimpen. Den Ringadapter zumAnschließen an den positiven Anschluss der Batterie benutzen.5. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung amVerstärker durch Abziehen von 1,5 cm der Isolation amKabelende vorbereiten.Das freigelegte Kabel in den GND-Pol einfuhren und die Befestigungsschraube anziehen.Den Untergrund am Fahrgestell durchAbkratzen der Farbe von der Metalloberfläche und sorgfältiges Reinigen desBereichs von Schmutz und Schmiere vorbereiten.Die Isolation am anderen Ende des Kabels abziehen und einenringförmigen Stecker anbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibeam Fahrgestell befestigen. HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden, jedoch stets maximal 75 cm.6. Das Fernbedienungseinschaltkabel durch Abisolieren von 1,5 cm am Kabelende zur Befestigung amVerstärkervorbereiten.Das blanke Kabel in den Fernbedienungsanschluss einfuhren und die Einstellschraube zur Befestigungdes Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete, positive 12V-Quelleanschließen.Die geschaltete Spannung wird gewöhnlich vom Einschaltanschluss fur externeVerstärker am Source-Gerät genommen.Ist ein solcher Anschluss am Source-Gerät nicht vorhanden,wird empfohlen,einen mechanischenSchalter in eine Leitung mit einer 12V-Quelle einzubauen,um denVerstärker zu aktivieren..

EINBAU Einbau im Innenraum Befestigung des Verstärkers im Innenraum ist möglich, solange gewährleistet ist, dass der Verstärker genügend Luftzufuhr hat, um sich selbst zu kühlen.Wenn Sie den Verstärker unter dem Fahrzeugsitz befestigen, muss ein Luftspalt von wenigstens 2,54 cm um den Kühlkörper des Verstärkers herum vorhanden sein. Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kühlkörper des Verstärkers herum bietet keine ordnungsgemäße Kühlung und wirkt sich negativ auf die Leistung des Verstärkers aus.Von ihr wird dringend abgeraten. Deutsch7 EINBAU

. DenVerstärker gut am Fahrzeug oderVerstärkergestell befestigen.Darauf achten, dass derVerstärker nicht an Papp-

der Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straßenvibrationen oder plötzliches Anhalten aus den Panelen lösen.

. Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen amVerstärker anschließen. HINWEIS: Die RCA-Buchsen aller „AKTIVEN“ Eingänge mussen angeschlossen sein. In die 2CH.-Position

chalten, „AKTIV“ - nur Frontkanaleingänge. In die 4CH.-Position schalten, „AKTIV“ - alle Front- und

earkanaleingänge. BeiAnschließen an dieVierkanaleingänge darauf achten, dass sowohl die Front- als auch die Rear-RCA-Kabel dicht zusammen verlegt werden. VORSICHT: Stets gewährleisten, dass der Betriebsschalter ausgeschaltet oder das Stromkabel vomVerstärker abgezogen ist, bevor RCA-Kabel ansgeschlossen werden. Geschieht dies nicht, können derVerstärker und/oder die angeschlossenen Komponenten beschädigt werden.

9. Die Lautsprecher anschließen.Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen, dann die Kabel in

das Lautsprecheranschlussstuck einfuhren und die Befestigungsschraube fest anziehen. Die Lautsprecherkabel NICHT uber das Fahrgestell erden, da dies zu unstabilem Betrieb fuhren kann.

10. Eine abschließende Prüfung des gesamten Kabelsystems durchführen, um zu gewährleisten, dass alleVerbindungen

akkurat sind.Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und loseVerbindungen prüfen, die Probleme verursachen könnten. Inline-Sicherung in der Nähe des Batterieanschlusses einbauen. HINWEIS: DieserVerstärker wird nicht für Impedanzlasten unter 4-Ohm überbrückt empfohlen.8 BETRIEB

LAUTSTÄRKE (GAIN) EINSTELLEN

Zur Einstellung der Lautstärke die Lautstärkeregler desVerstärkers ganz nach unten stellen (nach links drehen).Die Lautstärke des Source-Geräts erhöhen, bis eineVerzerrung hörbar ist,dann ein wenig verringern,bis dieVerzerrung nicht mehr hörbar ist.An den meisten Source-Geräten bedeutet dies ganz nach oben.Als Nächstes die Lautstärkeeinstellung desVerstärkers erhöhen, bis eine adäquate Lautstärke erreicht ist.

INWEIS: Der beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestellten Lautstärke erreicht. Die meisten Benutzer finden,dass adäquate Lautstärke etwa in der Mitte des Einstellungsbereichs erzielt wird. VORSICHT:Vermeiden Sie,dieVerstärkerlautstärke sehr hoch einzustellen, da Geräusche undVerzerrung sich dadurch wesentlich erhöhen. HINWEIS: Kontaktieren Sie den technischen Kundendienst von Rockford für genauere Einstellungsverfahren. CROSSOVER-FREQUENZ EINSTELLEN Folgendes fur jeden Kanal einzeln durchfuhren. ZurWahl des Hochpassmodus den Schalter amVerstärker in die HP-Position bringen.Dadurch werden Frequenzen oberhalb des Grenzpunkts durchgelassen (kann zwischen 50 und 500 Hz eingestellt werden). ZurWahl desAllpassmodus den Schalter amVerstärker in dieAPPosition bringen.Dadurch wird eine Anpassung des Crossovers verhindert und alle Frequenzen werden durchgelassen. ZurWahl des Niedrigpassmodus den Schalter amVerstärker in die LP-Position bringen.Dadurch werden Frequenzen unterhalb des Grenzpunkts durchgelassen (kann zwischen 50 und 500 Hz eingestellt werden). Den Crossover-Regler vollständig abdrehen.Während das System spielt,den Crossover-Regler langsam aufdrehen,bis der gewunschte Crossover-Punkt erreicht ist. ZWEI-/VIERKANALSCHALTER In der 2CH.-Position werden die Eingänge in einen Zweikanalmodus geschaltet.Dies ermöglicht einen Vierkanalausgang bei ausschließlicher Belegung der Fronteingänge. DieAusgangsregler amVerstärker funktionieren genauso wie imVierkanalmodus. Die RCA-Buchsen aller „AKTIVEN“ Eingänge mussen angeschlossen sein. In die 2CH.-Position schalten,„AKTIV“ - nur Frontkanaleingänge. In die 4CH.-Position schalten,„AKTIV“ - alle Front- und Rearkanaleingänge. HINWEIS: BeiAnschließen an dieVierkanaleingänge darauf achten,dass sowohl die Front- als auch die Rear-RCA-Kabel dicht zusammen verlegt werden. PUNCH EQ Dies funktioniert gemeinsam mit dem Crossover-Schalter amVerstärker.Bei Einstellung aufTiefpassbetrieb (LP) handelt es sich um eine variableVerstärkung der Bässe.Nehmen Sie Ihre persönliche Einstellung während des Zuhörens vor. VORSICHT: Übermäßige Auslenkung und nachfolgender Schaden können bei hohen Boost- Pegeln entstehen. Deutsch9 FEHLERBESEITIGUNG

INWEIS: Falls Sie nach dem Einbau Probleme haben,befolgen Sie die nachfolgendenVerfahren zur Fehlerbeseitigung: Verfahren 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen, ob die BETRIEBS-LED aufleuchtet. Leuchtet die BETRIEBS-LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.

. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) amVerstärker überprüfen und nach Bedarf ersetzen.

. Überprüfen,ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist.Nach Bedarf reparieren

4. Überprüfen,ob an der positiven Batterie und am Fernbedienungseinschaltkabel 9 bis 14.4Volt anliegen.Die Qualität der

Anschlüsse für beide Kabel amVerstärker,Stereosystem und Batterie- bzw.Sicherungshalter überprüfen.Nach Bedarf reparieren oder ersetzen. Verfahren 2: Schutz- oder Thermallicht leuchtet auf.

1. Falls das Schutzlicht aufleuchtet,bedeutet dies,dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen

vorliegt.Überprüfen,ob die Lautsprecher ordernungsgemäß angeschlossen sind. Den ordnungsgemäßenAnschluss der Lautsprecher überprüfen und mit einem Spannungs-/Widerstandsmesser auf mögliche Kurzschlüsse in den Lautsprecherkabeln testen. Eine zu niedrige Lautsprecherimpedanz kann ebenfalls dazu führen,dass das Schutzlicht aufleuchtet.

2. Leuchtet dieThermal-LED auf,die Lautsprecherimpendanz überprüfen und gfs.neu verkabeln.Dies kann auch ein

Zeichen dafür sein,dass derVerstärker auf sehr hoher Leistung gefahren wird,ohne dass adäquater Luftstrom um den Verstärker herum vorhanden ist.Das System ausschalten und denVerstärker abkühlen lassen.Überprüfen,ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrechterhält.Sollte keiner dieser SchritteAbhilfe schaffen,ist der Verstärker möglicherweise defekt.Rufen Sie dann den Kundendienst an. Verfahren 3: Den Verstärker auf Audioleistung überprüfen.

1. Gewährleisten Sie,dass gute RCA-Eingangsanschlüsse am Stereosystem undVerstärker vorliegen.Die gesamte Länge der

Kabel auf Knicke,Spleiße usw.überprüfen.Die RCA-Eingänge bei eingeschaltetem Stereosystem aufWechselspannung überprüfen.Nach Bedarf reparieren bzw.ersetzen.

2. Den RCA-Eingang vomVerstärker entfernen.Den RCA-Eingang vom Prüf-Stereosystem direkt an denVerstärkereingang

anschließen. Verfahren 4: Prüfen, ob beim Anstellen des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zumVerstärker entfernen und denVerstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert,die FERNBEDIENUNGS-Ader desVerstärkers mit einemVerzögerungseinschaltmodul am

Source-Gerät anschließen. ODER

1. Eine andere 12V Quelle für die FERNBEDIENUNGS-Ader desVerstärkers (z.B.Batterie direkt) verwenden.

2. Falls das Geräusch elimiert ist,ein Relais zur Isolierung desVerstärkers vonAnschaltgeräuschen verwenden.

Verfahren 5: Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA-,Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

2. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/denVerstärker(n) umgehen.Die Stereoanlage direkt am

Verstärkereingang anschließen.Falls das Geräusch eliminiert ist,ist das umgangene Gerät die Ursache des Geräuschs. ODER 3. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen.Die Kabel an anderen Stellen wieder erden.Prüfen, ob die Erdungsstelle sauberes,glänzendes Metall ist,das frei von Farbe,Rost usw.ist. ORER

4. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufügen.

5. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prüfen lassen.Die ordnungsgemäße Funktion des

elektrischen Systems am Fahrzeug prüfen,und zwar einschließlich desVerteilers,der Zündkerzen,der Zündkerzenkabel,des Spannungsreglers usw.10 Die technischen Daten können sich ohne Ankündigung ändern. TECHNISCHE DATEN MODELL- MARINE M400-4D M600-4D Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen

reite 17,20 cm 17,20 cm Länge 23,10 cm 28,10 cm Bemessungsstrom der Batteriesicherung 40A 60A (Amp) Extern (Liegt nicht bei) A-gewichteter Rauschabstand (CEA-2006) Referenzwert bei 1 W an 4 Ohm ≥70 dB A-gewichteter Rauschabstand Referenzwert bei Nennstromwert an 4 Ohm ≥90 dB Crossoversteilheit 12dB/Oktav Butterworth Crossover-Frequenz Tiefpass zwischen 50 und 250 Hz variabel Frequenzverhalten 20 Hz bis 20 kHz ±1 dB Einstellbarer Signalspannungsbereich Von 150 mV bis 8 V variabel (RCA-Eingang) Schutz Der Kurzschlussschutz schaltet den Verstärker bei sehr niedriger Impedanz oder kurzgeschlossenen Lautsprecherkabeln ab. Punch EQ Zwischen 0dB und +18dB bei 45Hz variabel Eingangsimpedanz 20 K Ohm Betriebsspannung 9 bis 16 V DC Symmetrische Eingänge Nein Dämpfungsfaktor >200 THD+N (Gesamtklirrfaktor + Geräusch) < 1,0% @ 4 ohm *Diese technischen Daten sind Amplifier Power Standard CEA-2006 normkonform Deutsch11
