BEDIENUNGSANLEITUNG CT 475 CROWN

Wichtige Sicherheitsinstruktionen

ComTech DriveCore Bedienungsanleitung

Informationen in anderen Sprachen: Für Informationen in einer anderen Sprache zur Verwendung dieses Produkts werden Sie sich bitte an Ihrem lokalen Crown Händler. Wenn Sie bei der Auffirdung Ihres lokalen Händlers Hilfe benörgen, kontakhteren Sie bitte Crown unter der Nummer 574-294-8000.

Diesas Handbuch enthält nicht alle Angaben über Konstruktion, Herstellung und unterschiedliche Varianten der Geräte. Darüber hinaus werden nicht alle möglichen Situationen behandelt, die während der Installation, des Betriebs oder der Wartung auftreten können.

Die in diesem Handbuch anhallenen Informationen gatten am Tag der Veröffentlichung. Es können jedoch Aktualisierungen dieser Informationen aufgereten sein. Für die naueste Version dieses Handbuchs besuchen Sie bitte die Crown Website unter www.crownautia.com

Hinweis zum Warenzeichen: Corn-Tech, BCA. Crown, Crown Audio, Anticron und Multi-Mode sind eingetragene Warenzeichen von Crown International. IQWIC, PIP und PIP2 sind Warenzeichen von Crown International. Andere Warenzeichen sind das Eigentum der jeweiligen Eigenünen.

Einige Modelle werden unter dem Namen Amcron® exportiert.

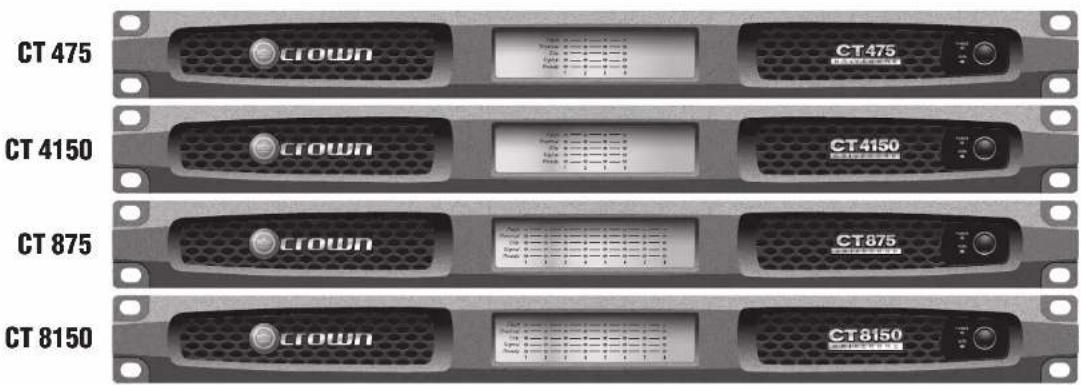

Crown® ComTech DriveCore™ Verstärker bieten Spitzentechnologie für installierta Sound-Anwendungen, ComTech Verstärker bieten geräuschlosen Betrieb, eine kleine Standfläche und eine hervorragende Qualität und Leistung.

ComTech DriveCore Verstärker bieten

1.1 Features

Audiophilen Sound

• Ein Signal-Rausch-Verhältnis von mehr als 110dB
- Eine harmonische Gesamtverzernung von weniger als 0,05% auf der gesamten Audlobandbreite
- Mehr als 70dB Übersprochen
- Frequenzgang von ± 0.5 dB

Vorteilhalle Größe

• Bis zu 8 Kanäle in einem einzelnen Rack
  • Gewicht von nur 4,54 kg

Leistungseffizienz

• Mehr als 90% Effizienz in der DriveCore Verstärkerslute
• Stromverbrauch von weniger als 1W, wenn nicht in Gebrauch (in Deep Sleep)
• Der Green Mode lielert Leistung, wenn sie gebraucht wird. Die Verstärkoreffizienz nimmt verglichen mit typischen Verstärkern der Klasse D um 10% zu

Typische Anwendungen für ComTech DriveCore Varstärker sind Vorstandsräume, Video- und Telekonferenzen. VIP-Suiles in Sladien und Arenen sowie gehobene Restaurants und Geschäftsräume.

2 Verwendung dieser Bedienungsanleitung

Diese Bodienungsanleitung bietet Ihnen die notwendigen Informationen für die sichere und korrekte Finrichtung und Inbetriebnahme Ihros Verstärkers. Es werden nicht alle Aspekte der Installation, der Einrichtung oder der Inbetriebnahme, die unter allen denkbaren Situationen auftraten können, behandelt. Zusätzlich Informationen finden Sie im Verstärkeranwendungsteileaden von Crown (Amplifier Application Guide, unter www.crownaudio.com), beim technischen Support von Crown, bei Ihrem System installateur oder bei Ihrem Händler.

3 Features

• 4 oder 8 Kanäle (4 Eingänge mit 4 Ausgängen oder 8 Eingänge mit 8 Ausgängen)
- Einzel-Rack
- Symmetrische 3-Pin-Barrierelockierung/Leitungseingänge
• 4-Pin Phoenix Laufsprecherausgänge
• Flexibles Eingangs-Routing
- Mehrlach-Stromkonfiguration (Auto-Standby, Deep Sleep und Green Mode)
- AUX-Anschluss für Verstärkerstatus und Stromsparmodus (Deep Sleep)
• Schutzschalter mit Reset-Schalter
• Konveklorgekühltes Chassis (kein Gebläse)
- Voll übertragsare Dreijahresgarantie auf Fehlerlosigkeit zum kompletten Schutz Ihrer Investition und zur Gewährleitung der technischen Daten.
- Kann für Massenbonachrichtigungssysteme und EN 54 Systeme verwendel werden.
- Patentierte Technologie einschließlich DriveCore ^TM
• Fehlerberichte durch AUX-Anschluss
• Adaptive Rail Technology für Leistung nach Bedarf.
• Konform mit Green Edge von Harman

4 Einrichtung

4.1 Auspacken Ihres Verstärkers

Bilte packen Sie Ihren Verstärker aus und überprüfen Sie ihn auf Schäden, die während des Transports entslanden sein können. Falls Sie Schäden finden, benachrichtigen Sie sofort, die Transportfirma. Sie können Schadenersatz nur für Transportschäden beanspruchen. Crown ist Ihnen gerne dabei behilflich. Heben Sie den Versandkarlon für die Inspektion durch die Vorsandfrüsse als Schadenschwässe auf

Es wird empfohlen, die Verpackungsmaterialien aufzubewahren, falls Sie das Gerät zu einem späteren Zeitpunkt transportieren müssen.

Versenden Sie das Gerät niemals ohne die Werkverpackung.

SIE BENÖTIGEN (nicht im Lieferumfang enthalten):

• Eingangsverdrahtungskabel
• Ausgangsverdrahtungskabel
• einen flachen Schraubendreher
ein Rack für die Montage des Verstärkers (oder eine stabile Oberfläche zur Stapelanordnung)

ACHTUNG: Vor Inbetriebnahme Ihres Verstärkers lesen und befolgen Sie bitte die wichtigen Sicherheitsanweisungen, die Sie zu Beginn dieser Bedienungsanleitung finden.

4.2 Installation Ihres Verstärkers VORSICHT: Stellen Sie vor der Installation sicher, dass Ihr Verstärker von der Stromquelle gelrennt ist und alle Regler (siehe Abschnitt 7.6) auf 0 eingestellt sind.

Der Verstärker ist 1,75" hoch, 15.19" tiet und 19" breit (siehe Abb. 4.2.1).

Montieren Sie die Einheit in einem standardmäßigen 19-Zoll (48,3 cm) Rack (EIA RS-310B). Sie können einen einzelnen Verstärker ebenfalls auf einer festen stabilen Oberfläche anordnen oder mehrere Verstärker übereinander anordnen.

ANMERKUNG: Boim Transport sind die Verstärker vorne und hinten zu stützen.

4.3 Sicherstellen einer korrekten Kühlung

Bei Verwendung eines Rack monteren Sie die Einheiten direkt übereinander. Verschließen Sie Freiäume im Rack mit Blindpalten. Blockieren Sie die Belüftungen an der Vorderseite, der Oberseite und an den Seiten NICHT.

Die Seilenwände des Rack müssen einen Mindestabstand von 5,1 cm (2 Zoll) zu den Seitenwänden des Verstärkers aufwoisen und die Rückseite des Rack muss mindestens 10,2 cm (4 Zoll) von der Rückseite des Verstärkers entlemt sein. Da der Verstärker

konvektorgeklinft ist und kein Gobläse benötigt, ist es besonders wichtig, dass die Belüllungen nicht verdeckt sind.

Abb. 4.2.1 Abmessungen der CT Serie

4 Einrichtung

4.4 Eingangsdrähte und Stecker wählen

Crown empfient vorgefortigte bzw. professionell verdrahlte symmetrische Leitungen (zwe Leiter mit Abschirmung). Eine symmetrische Verdrahlung bietet einen bessern Schulz vor unerwünschten Rauschen und Brummen. Es kann jedoch auch eine nicht symmetrische Leitung verwendet werden. Weitere Informationen finden Sie im Crown Verstärkeranwendungs leitfladen, der bei www.crownaudic.com ermittlich ist.

Verwenden Sie an den Vorstärkoreingangsanschlüssen 3-Pin Phoenix Kabelenden.

Abb. 4.4.1 zeigt Pin-Zuordnungen der Stecker für eine symmetrische Verdrantung und Abb. 4.4.2 zeigt Pin-Zuordnungen der Stecker für eine nicht symmetrische Verdrahtung.

ANMERKUNG: Individuelle Verdrahtungen sind nur von qualifizierten Fachkräften durchzuführen. Es ist eine Verdrahtung der Klasse 2 erforderlich.

SYMMETRISCHE LEITUNG

Abb. 4.4.1

ASYMMETRISCHE LEITUNG

Abb. 4.4.2

4.5 Ausgangsdrähte und Stecker wählen

Crown empfiehl professionell gefertigte Qualitätslautsprocherkabel und Stecker mit zwei Leilern und großem Durchmesser. Verwenden Sie 2-Pin Phoenix Stocker (im Lieferumfang enthalten).

Unten finden Sie Richtlinien für die Auswahl der korreiden Kabelgröße basierend auf der Entfernung zwischen Vorstärker und Lautsprecher. Erkundigen Sie sich nach lokalen Vorschriften, da diese variieren können.

Entfernung Kabelgröße

bis zu 7,6 m 16 AWG 7,9 bis 12,2 m 14 AWG

VORSICHT: Verwenden Sie niemals abgeschirmte Kabel für die Ausgangsverdrahtung.

VORSICHT: Schließen Sie die Rückleitung des Lautsprechers niemals am Chassis des Verstärkers an, da dadurch der Verstärker beschädigt werden kann.

VORSICHT: Der Ausgang der Verslärkerkanäle kann nicht überbrückt werden. Dadurch kann der Verslärker beschädigt werden.

4 Einrichtung

4.6 Verdrahtung Ihres Systems

Bevor Sie Ihr System verbrahten, müssen Sie sich mit den Fähigkeiten des Eingangs-Routing vertraut machen.

Der DriveCore Versärker kann auf zwei Weisen konfiguriert werden:

1. Der Eingang für einen Kanal geht aus demselben Kanal heraus. Diese Option ist die Standardkonfiguration.

Abb. 4.6.1 Vier Kanäle ohne Eingangs-Routing

Abb. 4.6.2 Acht Kanäle ohne Eingangs-Routing

1. Der Eingang für einen Kanal kann zum nächsten Kanal geleitet worden, wobei das verdrahtete Eingangssignal für diesen Kanal übergangen wird. Durch dieses Verfahren wird die Eingangsverdrahtung vereinfacht und die Verwendung von Y-Kabel in minimiert.

Abb. 4.6.3 Zwei-Kanal zu Vier-Kanal-Routing

Abb. 4.6.4 Ein-Kanal zu Vier-Kanal-Routing

Abb. 4.6.5 Vier-Kanal zu Acht-Kanal-Routing

Das Eingangs-Routing wird mit Hilfe der DIP-Schalter an der Rückseite des Verstärkers konfiguriert. Siehe

Abschnitt 11 - Eingangs-Routing - für Informationen zur Konfiguration der Schalter.

4.7 Anschluss an Netzstrom

Schließen Sie Ihren Verstärker mit dem mülgelieferten Stromkabelsatz an den Netzstrom (Stockdose) an Stocken Sie zuerst das IEC-Ende des Kabelsatzes in die IEC-Buchse am Verstärker und slecken Sie danach das andere Ende des Kabelsatzes in die Nebrsteckdose ein.

ACHTUNG: Der dritte Zinken dieses Steckers (Erde) ist ein wichtiges Sicherheitsmerkmal. Versuchen Sie nicht, diesen Erdanschluss mit Hille eines Adapters oder anderer Verfahren unwirksam zu machen.

Verstärker erzeugen keine Energie. Netzspannung und Netzstrom müssen für die Leistung, die Sie erwarten, ausreichen. Wenn die Netzspannung über einen acceptablen Bereich hinaus schwankt, wird die Stromversorgung des Verstärkers ausgeschaltet und die blaue Strom-LED blinkt. Der Verstärker schaltet sich wieder ein, wenn die Netzspannung wieder sichere Betriebspegel erreicht.

Abb. 4.7. I zeigt Spannungsgronzworte für alle AC-Spannungskonfigurationen des Verstärkers. Darüber hinaus muss der Verstärker innerhalb der angegebenen Netzfrequenzwerte betrieben worden (siehe Rückseite des Verstärkers). Wenn Sie sich hinsichtlich der Ausgangsspannung Ihres Nelzanschlusses nicht sicher sind, fragan Sie Ihren Elektriker

Abb. 4.7.1 AC Unter- und Überspannungsgrenzwerte für verschiedene Verstärkermodelle

Anmerkung: ComTech DriveCore Verstärker können NICHT überbrückt werden.

4 Einrichtung 5 Vorsichtsmaßnahmen

4.8 Inbetriebnahme

Für die erste Inbetriebnahme Ihres Verstärkers:
1. Rageln Sie den Pagel Ihrer Audiocuelle herunter
2. Regeln Sie die Pegelregler des Versstärkers herunler (sicho Abschnitt 7.6).
3. Schalten Sie den "Power"-Schalter ein. Die Stromanzige leuchtet.
4. Regeln Sie den Page! Ihrer Audioquelle auf einen optimalen Page! hoch.
5. Regelt Sie die Pegelregler am Verstärker hoch, bis die gewünschte Lautstärke oder der gewünschte Leistungspegel erreicht ist.

Falls Sie Veränderungen an der Verdrahlung oder der Installation vornehmen müssen, schalten Sie den Verstärker stets aus und klemmen Sie das Stromkabel ab.

Hilfe bei der Ermittlung der optimalen Verstärkungsstruktur (Signalpegel) finden Sie im Crown Verstärkorganwendungsleitfaden bei www.crownaudio.com.

Ihr Verstärker ist gegen interne und externe Fehler geschützt. Jedoch sind folgende Vorsichtsmaßnahmen für eine optimale Leistung und Sicherheit zu belolgen:

1. Vor Gebrauch muss im Vorstärker für einen korrekten Betrieb konfiguriert werden, einschließlich Eingangs- und Ausgangsverdrahtung. Eine inkorrekte Verdrahltung kann ernstahle Betriebsprobleme verursachen. Informationen zur Verdrahtung und Konfiguration finden Sie im Abschnitt "Einrichtung" dieses Handbuchs. Weitere Informationen finden Sie im Crown Vorstärkeranwendungsleitfaden bei www.crowmaudis.com.
2. Gehen Sie bei dem Anschluss, der Auswahl der Signalquellen und der Regelung der Ausgangsregler vorsichtig vor. Dadurch vermeiden Sie zukünftige Probleme.
3. Schließen Sie nicht die Erdleitung eines Ausgangskabels mit der Erdung des Eingangssignals kurz. Dadurch kann eine Erdungsschleife entstehen und as können Schwingungen erzeugt werden.
4. Schließen Sie den Ausgang niemals an eine Stromversorgung, an eine Batterie oder an das Stromnelz an. Es besteht die Gefahr von Stromschlägen.
5. Durch Manipulation und unbefugte Änderungen am Schaltkreis können Gelahren entslehen und sämtliche Zulassungen werden ungültig.
6. Betreiben Sie den Verstärker nicht, wenn die rote Überlastungs-LED fortwährend blinkt.
7. Übersteuern Sie nicht den Mischer, da dadurch ein überlasteles Signal zum Verstärker gesendet wird. Derartige Signale werden äußerst exakt wiedergegeben, wadurch die Lautsprecher beschädigt werden können.
8. Betreiben Sie den Verstärker nicht bei einer geringeren Impedanz als der angegebenen Lastimpedanz. Aufgrund des Ausgangsschutzes des Verstärkers kann eine solche Konfiguration zu einer vorzeitigen Überlastung und Laufsprecherschäden führen.
9. Der Ausgang des Verslärkers kann nicht überbrückt werden und mehrere Kanäle können nicht miteinander verbunden werden.

Beachten Sie: Crown ist für Schäden aufgrund von Übersteuern anderer Systemkomponenten nicht haltbar.

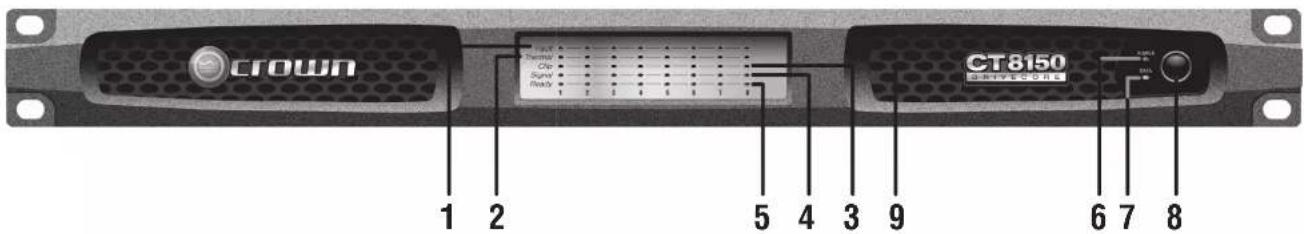

6 Vorderseite

1. Fehleranzeige

Role LED
• Eine pro Ausgangskanal
- Brinkt, wenn der Ausgangskanal des Verstärkers seinen Betrieb eingestellt hat. Dies bedeutet nonmalerweise, dass der Verstärker gewarlet werden muss. (Siehe Abschnitt 15 Fehlersuche)

2. Temperaturanzeige

• Role LED
  • Eine pro Ausgangskanal
• Wenn die Temperaturgrenzwerte überschritten werden, werden die Ausgangskanäle paarweise abgeschaltet, bis die Temperaturpegel innerhalb der Toleranzwerte liegen.
• Leuchtel, wenn sich der Kanal einem Temperaturgrenzwert näheri oder kurz davor ist, abgeschaltet zu werden. Es kann eine hürbare Verzerrung wahrgenommen werden.
• Das Gerät unterbricht die Verstärkung für jeden Kanal, bis die Temperatur wieder einen zulässigen Regel erreicht. Nachdem sich der Verstärker ausreichend abgekühlt hat, erlischt die LED und die Wiesorgabe erfolgt wieder.

3. Überlastungsanzeige

• Role LED
  • Eine pro Ausgangskanal
• Leuchtet, wenn der Kanal den Grenzwert hörbarer Vorzernung erreicht hat (siehe Abschnitt 15 - Fehlersuche, Eingangspegel verringern)
• Wenn der Limiter eingeschaltet ist, leuchtet die Überlastungsanzeige, wenn der Limiter den Verslärker gegen Eingangsüberlast schützt.

4. Signalanzeige

Grüne LED
• Eine pro Eingangskanal
- Leuchlet, wenn das Eingangssignal -24dBu überschraitet.

5. Bereitschaftsanzeige

Grüne LED
• Eine pro Eingangskanal
• Leuchtet, wenn der Kanal bereit für das Signal
IS
- Leuchlel, wenn der Kanal initialisiert und für die Erzeugung der Audicausgabe bereil ist.
• Die Bereitschallsanzeige blinkt, wenn sich der Kanal im Standby-Modus befindet.
• Die Bereitschallsanzeige leuchtet nicht und blinkt nicht, wenn sich der Verstärker im Deep Sleep Modus befindet.

6. Stromanzeige

• Blau LED
• Zeigt an, dass AC-Strom innerhalb des sicheren Betriebsbereichs der Stromversorgung anliegt. Die LED blinkt, wenn die AC-Leitungsspannung oberhalb oder unterhalb des Nennwerts liegt. Die LED blinkt auch, wenn sich der Verstärker im Deep Step Modus befindet UND die Power-Taste gedrückt wurde.

7. Datenanzeige

• Gelbe LED (bei der Analogversion ohne Funktion)
• Zeigt Notzwerkaktivität an
• Für zukünftige Versionen reserviert (Lite und DSP)

8. Power-Taste

• EIN-AUS-Drucklasie

9. Kühlenlüftung

- Ermöglicht eine Luftströmung zur Kühlung des Verstärkors.

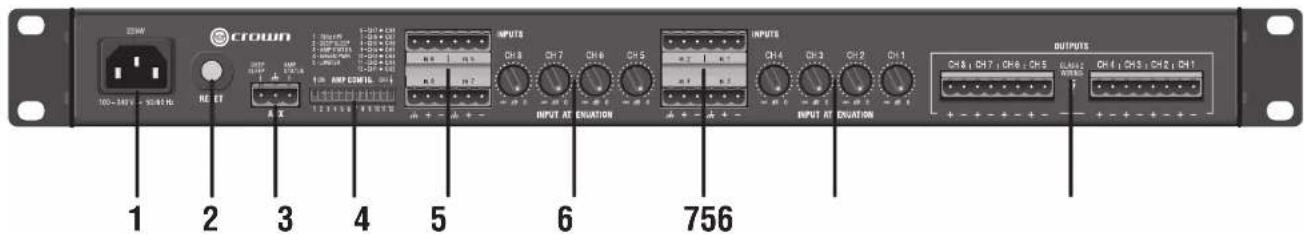

7 Rückseite

1. AC Stromeingang

• Standard IEC 320 Eingang für entfermbaren Stecker
  100-240V

2. Reset-Taste bzw. Schalter

• Drucktaste
• Setzt den Schutzschalter zurück, der die Stromversorgung schützt.
• Ein Schutzschalter in der Nähe des IEC-Stromeingangs schützt den Verstärker vor übermäßigem AC-Stromverbrauch.

3. AUX-Stecker

• 3-Pin Phoenix Stecker
- Zum Umschallen des Verstärkers in den DEEP SLEEP modus und zur Überwachung des VERSTÄRKER-STATUS (sieho Abschnitt 10.2)

4. DIP-Schalter zur Verstärkerkonfiguration

(siehe Status/Konfiguration des Verstärkers in Abschnill 10.2)

- Mit den Schaltem 1-5 worden bestimmte Einstellungen ein- und ausgeschalter: -70 Hz HPF (High Pass Filter

siche Abschnitt 8.1)

-Auto-Standby

-Verstärker-Status

Green Power (siehe Abschnitt 9.2) -Limiler

- Die Schalter 6-12 senden ein Audiosignal des Eingangskanals an den entsprechenden Ausgangskanal und an den benachbarton Ausgangskanal. Im Vier-Kanal-Modus sind die Schalter 6-9 funklionslos (siehe Abschnitt 11)

5. Eingangsstecker des Verstärkers

• 3-Pin-Blockstecker kann pro Eingang verwendet werden.
  • Hohe Impedanz symmetrisch

6. Kanalpegelregler

• Ein Abschwächsdrehregler mit 21 Positionen pro Kanal
  • Abschwächungsbereich von -100dB bis 0dB

7. Slecker für Ausgangslaulsprecher

- 4-Pin Barriereblock pro zwei Karäle (ein 2-Pin oder 8-Pin Phoenix Stecker kann verwendet werden)

8 Konfiguration des Verstärkers

8.1 70Hz HPF (Hochpassfilter)

Auf der Rückseite erlaubt ein Hochpassfitterschaller mit 2 Positionen nur die Versstärkung von Signalen oberhalb 70 Hz. Dadurch wird eine Sättigung des Transformalors vermieden. Der HPF wird auf alle Kanäle, wenn or eingeschaltet ist, Der Filter ist ein 12 dB/Occ f Filer zweiter Ordnung.

8.2 Limiter

Der Limiter verringert die Verstärkung, um eine Übersteuernung ohne starke Überlastung am Ausgang zu ermöglichen.

Wenn der Verstärkerkonfigurationsachalter Nr. 5 eingeschaltet ist (nach oben geordrückt), nutzt der Verslärker das Limiter-Feature.

9 Betriebsmodi

DriveCare Verstärker können mit einer Vielzahl von Power-Modi belrieben werden.

9.1 Normal

Der Verstärker wird automatisch mit voller Ausgangsleistung betrieben.

9.2 Green Power

Im Green Mode wird Crown's Adaptive Rail Technology für eine höhere Effizienz bzw. Leistung nach Bedarf verwendet. Wenn der DIP-Schalter Nr. 4 zur Verstärkerkonfiguration eingeschaltet ist, arbeitet der Verstärker im Green Mode. Für niedrige Eingangssignalpegel (weniger als -40dBu) arbeitet der Verstärker mit Minimal leistung.

Der Verstärker geht auf volle Leistung über, wenn eine der folgenden Situationen eintritt:

1 - Das Eingangssignal überschreitet -40dBu

2 - Auf einem der Kanäte tritt eine einzelne Überlasung auf. Bei Betriebs mit voller Leistung vorringert der Verstärker die Betriebschienen ebenso auf Mindestleistung -10dBu, wenn das Eingangssignal unter -40dBu absinkt.

MITHille von Green Power nimmt die Effizienz des Verstärkers für die Wiedergate von schwächeren Audiosignalen draskisch zu. Durch die Adaptive Rail Technology, die in den CT Verstärkern verwendet wird, kann die Effizienz des Verstärkers bei schwachen Signalpegeln um bis zu 10% erhöht werden.

9.3 Deep Sleep

Siehe Abschnitt 10.1
    A{Is der Green Mode DIP Schalter eingeschalter?}
    B["NEIN"] --> C["Volle Leistung"]
    A --> D["J A"]
    D --> E["Niederspannungsschienen"]
    E --> F{Liegt Überlastung vor?}
    F --> G["J A"]
    G --> H["Schienen auf volle Leistung erhöhen"]
    F --> I["NEIN"] --> J["Mindestleistung"]

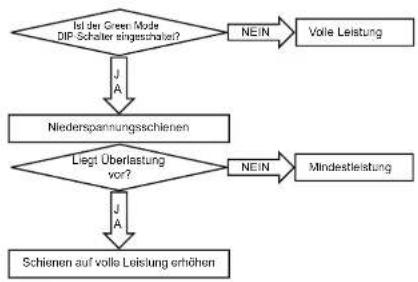

Abb. 9.2.1 Funktion der Green Power DIP-Schalter

crown

by HARMAN

CT Power Amplifiers

10 AUX-Anschluss 11 Eingangs-Routing

10.1 Deep Sleep

Im Deep Sleep Modus verbraucht der Verstärker weniger als 1 Wart. Dieser Modus wird über den AUX-Anschluss durch Massokontakt aktiviert.

Um den Deep Sleep Modus zu beenden, entilernen Sie den Massekontakt am AUX-Anschluss.

10.2 Verstärker-Status

Der Verstärker-Status arbeitet mit Betriebssicher halts- bzw. Überwachungs- und Stoudsystemen, wenn eine Benachrichtigung eines Verstärkerleihers erforderlich ist. Der Verstärker-Status erzeugt ein Signal (Impuls oder Ton), wenn der Verstärker innerhalb der Standardbetriebsparameter arbeitet. Wenn der Verstärker in einen Fehler- oder Temperaturezusland eintritt, wird das Signal des Verstärker-Status besetzt. Dieses Feature ist im ComTech Verstärker sieis aktiviert. Der Verstärker-Status befindet sich am AUX-Anschluss gegenüber der DEEP SLEEP Function. Die Konfiguration des Verstärker-Statussignals erfolgt mit Hilfe dos DIP-Schallers Nr. 3.

- ON Der Mikrocontroller sendat einen 1 Hz Impuls zur AUX-Anschlussleitung des "AMP STATUS" (Verstärker-Status)

- OFF – Dar Mikrocontroller sendet einen logischen Hochpegel zur AUX-Anschlussleitung des "AMP STATUS"

Die Spannungsausgabe des AUX-Anschlusses beträgt 5 VDC bei 50 mA. Diesos TTL-Signal oder ein ähnliches Signal kann daraufhin mit einer Schnittstelle verbunden werden, um einem Überwachungssteuersystem den Status anzuzeigen.

Der Verstärker-Status kann für eine Vielzahl von Betriebssicherheitsanwendungen, wie z.B. EN54, IEC60849, verwonendt worden.

Dieser Vorstärker kann einen einzelnen Kanal zum nächsten numerierten Kanal weiterleiten.

Bei den Modellen CT 475 und CT 4150 haben die DIP-Schalter 6-9 keine Funktion.

Wenn ein DIP-Schalter für einen bestimmten Kanal auf "ON" gestellt ist, sendet er das Signal zu seinem eigenen Ausgang UND wird zum Eingang für den nächsten numerierten Kanal, wodurch der verdrahlete Eingang für diesen Kanal übergangen wird.

Abb. 11.1

Eingang von Kanal 1 wird zu allen Kanalausgängen gesendet, Kanaleingänge für Kanäle 2, 3 und 4 werden übergangen.

Abb. 11.3

Eingang von Kanal 1 wird zu den Kanälen 1, 2 und 3 gesendet, Eingang von Kanal 4 wird zu den Kanälen 4, 5 und 6 gesendet. Eingang von Kanal 7 wird zu den Kanälen 7 und 8 gesendet.

Abb. 11.2

Vier Eingangssignale werden zu vier Ausgängen gesendet.

13 Erweiterte Features

13.1 Schutzsysteme

Ihr Crown Verstärker bielet umlassende Schulz- und Diagnoselunktionen, einschließlich Temperaturpegelregelung, Fehloranzeiga, Hochpassfiltration, DC-Schutz, AC Untar- und Überspannungsschulz, Inrush-Begrenzung sowie ein konvektorgakühltes Chassis.

13.1.1 Temperaturanzeige

Wenn der Verstärker für einen sicheren Betrieb zu heiß wird, wird der Kanal, der zu viel Wärme erzeugt, abgeschaltet, bis die Temperatur sinkt.

13.1.2 Fehler

Der Verstärker tritt in einen Fehlerzustand ein, wenn er einen unsicheren Zustand feststellt. Dieser Schutz gilt sowohl für interne als auch für externe Fehler. Überprüfen Sie die gesamte Verdrahtung zum und vom Verstärker, um sicherzustellen, dass der Fehler nicht durch externe Bedingungen vorsucht wird. Wenn die Verdrahtung verifiziert wurde und der Fehlerzustand weiterhin besteht, siehe Abschnitt 17 "Wartung" für Wartungsinformationen.

13.1.3 Hochpassfilter

HPF werden traditionel für Hi-Z-Anwendungen verwendet. Der Com-Tech DriveCore ist ein niedriger Z-Verstärker, kann jedoch zusammen mit dem XFMR 4/8 Transformator für Hi-Z-Anwendungen verwendet werden. Wenn der Verstärker für eine Hi-Z-Anwendung verwendet werden soll, ist es sehr wichtig, den HPF zu vorhanden, um eine Sättigung des Transformators zu verhindern.

13.1.4 AC Unter- bzw. Überspannungsschutz

Wenn die AC-Leitungsspannung um mehr als 25% der Nennbetriebsspannung des Verstärkers abfällt oder um mehr als 15% zuminmt, wird die Stromversorgung des Verstärkors abgeschaltet und die blaue Strom-LED blinkt. Der Verstärker schaltet sich wieder ein, wenn die Netzspannung wieder sichere Betriebspegel erreicht (innerhalb von ± 10% ).

13.1.5 Schutzschalter

Ein Schulzschaller in der Nähe des IEC-Stromeingangs schützt den Verstärker vor übermäßigem AC-Stromverbrauch.

13.1.6 Konvektorgekühltes Chassis

Die DriveCore Verstärker benötigen keine Gebläse für die Kühlung, wodurch ein leiser Betrieb und optimale Effizienz gewährleistet werden.

13.1.7 Auto-Standby

Wenn der Verstärker während 30 Minuten keine Eingangssignale empfängt, schaltet er in den Standby-Modus um. Der Verstärker vorlässt den Standby-Modus, sobal d'or ein Eingangssignal empfängt. Diese Funktion wird mit dem DIP-Schaller Nr. 2 an der Rückseite dos Vorstärkers aktiviert. Der Vorstärker ist worksseitig mit aktiviertem Auto-Standby konfiguriert. Wenn sich der Verstärker im Standby-Modus befindet, bringt die Bereitschaltsanzeige "Ready" in der Anzeige auf der Vordersseite.

13.2 Features

13.2.1 Schaltstromversorgung

Durch die Crown Schallstromversorgung wird das Gewicht des Verstärker verringert. Typische Stromversorgungen ohne Umschalung erfordern große und schwere Tralos, um die erforderliche Leistung an der Ausgangsstufe zu erzeugen. Diese Tralos müssen groß sein, um bei 50 bis 60 Hz (Standardnotzstrom der Stromversorgungsunternehmen) arbeiten zu können.

Schaltstromversorgungen hingegen können mit wesentlich kleineren (und leichteren) Trafos betrieben werden, da sie den Wechselstrom zuerst auf eine viel höhere Frequenz umwandeln, wadurch Verluste vermieden werden. Die Stromversorgung ist spannungsspezifisch und kann in Gebieten verwandet werden, in denen eine Spannung von 100V oder 240V bereitgestellt wird.

13.2.2 Power-Modus

Mit Deep Sleep und Green Mode kann der Verstärker jederzeit mit dem geringstmöglichen Strompegel betrieben werden.

Crown hat eine Spannungsschienentechnologie (Adaptive Rail Technology – ART) entwickelt, die Leistung nach Bedarf liefert. ART stellt das Zenrum des CT DriveCore's Green Mode dar, der bis zu zusätzliche 10% Effizienz liefert. Durch ART arbeitet der CT DriveCore stets bei maximaler Effizienz.

13.2.4 DriveCore Leistungsstufe

Crown hat in Zusammenarbeit mit Texas Instruments einen Audio-Verstärker auf einem Mikrochip entwickelt. Das Ergebnis ist der DriveCore Chipset, der audiophile Qualität für einen Installationsvarstärker bietet.

-Mehr als 90% Effizienz

-11dB Signal-Rausch-Verhältnis

-THD weniger als 0,05% bei Mittelbandfrequenzen

14 Zubehör

14.1 XFMR 4/8

Der ComTech DriveCore Verstärker ist nur für Z-Anwendungen geeignet. Für Hi-Z-Anwendungen ist ein externer Trato erforderlich. Crown empfiehlt dringend die XFMR 4/8 Tralo-Box. Diese Tralo-Box ist für die Spitzongaräte der ComTech DriveCore Verstärker ausgelegt. Schaltpläne finden Sie im XFMR Datenblatt.

14.2 Rack-Einbau / Ösen

Der ComTech DriveCore Verstärker benötigt für eine korrekte Montlage eine vordere und hintere Rack-Stütze. Diese Stützen sind im Lieferumfang des Verstärkers enthalten.

crown

by HARMAN

CT Power Amplifiers

15 Fehlersuche

15.1 Stromanzeige

AUS

ZUSTAND: Stromanzeige ist AUS.

MÖGLICHE URSACHE

• Der Varstärker hat kainen AC-Strom.
- Der Power-Schalter des Verstärkers ist ausgeschaltet. - Der Varstärker ist nicht an der Netzstockdose angeschlossen.
- Der Ausgangspegel des Verstärkers ist so hoch, dass der Schulzschalter der Stromversorgung ausgeläst wurde. Lassen Sie das Gerät abkühlen. Regeln Sie die Regler herunter, Brücken Sie den Reset-Schalter auf der Rücksalle.

BLINKT

ZUSTAND: Stromanzeige BLINKT.

MÖGLICHE URSACHE

• Die AC-Leitungsspannung ist unter +15/-25 der Nannspannung der Stromversorgung abgefallen oder ist über +15/-25% angestiegen.
• Der Verstärker befindet sich im Deep Sleep Modus.

15.2 Fehleranzeige

BLINKT

ZUSTAND: Fehleranzeige BLINKT.

MÖGLICHE URSACHE

• Der Verstärkerkanal arbeitet nicht mehr. Wenden Sie sich an einen autorisierten Crown Kundendienst.
• Überprofen Sie, ab Ausgänge kurzgeschlossen sind.

15.3 Temperaturanzeige

ON

ZUSTAND: Temperaturanzeige ist eingeschaltet. MÖGLICHE URSACHE

- Der Verstärker wird für einen sicheren Betriebs zu heiß. Verstärker abkühlen lassen. Übergränen Sie, ab Lasten von weniger als 4 Ohm oder übermäßige Eingangspegel vorliegen. Stellen Sie eine korrekte Beilitung und korrekte Einstellung des Modusschalters sicher.

BLINKT

ZUSTAND: Temperaturanzeige blinkt.

MÖGLICHE URSACHE

- Verstärker ist für den Belnetz zu heiß geworden. Verstärker abkühlen lassen. Verstärker laibt keine Audiosignala weiter, wenn er zu heiß wird.

15.4 Überlastungsanzeige

AN oder BLINKT

ZUSTAND: Überlastungsanzeige ist AN oder BLINKT.

GLICHE URSACHE

• Cingangspegel oder Ausgangspegel verzerrt

15.5 Signalanzelge

AUS

ZUSTAND: Signalanzeige blinkt, obwohl das Audiosignal anliegt und der Kanal betriebsbereit Ist.

MÖGLICHE URSACHE

- Eingangssignal ist sehr schwach. - Pegelregler sind heruntergeregelt.

15.6 Bereitschaftsanzeige

AUS

ZUSTAND: Bereitschaftsanzeige Ist AUS. MÖGLICHE URSACHE

• Verstärker befindet sich im Deep Sleep Modus.

BLINKT

ZUSTAND: Bereitschaftsanzeige blinkt. MÖGLICHE URSACHE

- Verstärker behindel sich im Standby-Modus. Anze ge hört auf zu blinken, sobald ein Eingargssignal anliegt.

Operation Manual

CROWN®

by HARMAN

ComTech

DRIVECORE
