MANUAL DE USUARIO CT 475 CROWN

Instrucciones de Seguridad Importantes

TO PREVENT ELECTRIC SHOCK DO NOT REMOVE TOP OR BOTTOM COVERS. NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

À PRÉVENIR LE CHOC ÉLECTRIQUE N'ENLEVEZ PAS LES COUVERCLES. IL NY A PAS DES PARTIES SERVICEABLE À L'INTERIEUR, TOUS REPARATIONS DOIT ETRE FAIRE PAR PERSONNEL QUALIFIÉ SEUILMENT.

PARA PREVENIR UN CHOQUE ELECTRICO, NO RETIRE LAS CUBIERTAS SUPERIOR O INFERIOR, NO EXISTEN PARTES QUE PUEDAN SER REPARADAS POR EL USUARIO AL INTERIOR. REMITA EL SERVICIO AL PERSONAL TÉCHNICAL CALIFICADO.

TO COMPLETELY DISCONNECT THIS EQUIPMENT FROM THE AC MAINS. DISCONNECT THE POWER SUPPLY CORD PLUG FROM THE AC RECEPTACLE. THE MAINS PLUG OF THE POWER SUPPLY CORD SHALL REMAIN READILY OPERABLE.

POUR DÉMONTER COMPLÈTEMENT L'ÉQUIPEMENT DE L'ALIMENTATION GÉNÉRALE, DÉMONTER LE CÂBLE D'ALIMENTATION DE SON RÉCEPTACLE. LA PRISE D'ALIMENTATION RESTERA AISÉMENT FONCTIONNELLE.

PARA DESCONECTAR COMPLETAMENTE EL EQUIPO DEL SUMINSTRO ELECTRICO, DESCONECTE EL CABLE DE ALIMENTACIÓN DE LA TOMA DE CA. LAS PATAS DEL CONEC TOR DEL CABLE DE ALIMENTACIÓN DE BERAN MANTENERSE EN BUEN ESTADO.

El triángulo con el símpolo de rayo eléctrico es usado para aertar al usuario de el riesgo de un chicque eléctrico.

El triángulo con el signo de admiración es usado para alertar al usuario de instrucciones importantes de operación o mantenimiento.

IMPORTANT

ComTech DriveCore Manual de Operación

Cómo obtener versiones en otros Idiomas: Para obtener información en otro idioma sobre el uso de este producto, rogamos contado con su distribuidor de Crown de su zona. Si necesita asistencia para localizar al distribuidor de su zona, aóngase en contacto con Crown en el 574-294-8000.

Este manual no incluye todos los detalles de diseño, producción y variaciones del equipo. Tampoco extra todas las situaciones posibles que pueden darse durante la situación, funcionamiento o mantenimiento.

La información incluida en este manual es exacta al día de la fecha de su publicación. Sin embargo, pueden producirse actualizaciones de esta información. Para obtener la última versión de este manual, rogamos visita la web de Crown en www.crownaudio.com.

Aviso de marca comercial: Cam-Tech. BCA, Crown, Crown Audio, Amron y Multi-Mode son marcas comerciales registradas de Crown Internacional. IQwlo, PIP y PIP2 son marcas comerciales de Crown Internacional. Otras marcas comerciales son propiedad de sus propietarios respectivos.

Algunos modelos pueden exportarse bajo el nombre de Amcron.*

Los amplificadores Crown ^® ComTech DriveCore ^™ ofrecen la última tecnología para aplicaciones de sonido fijas: Los amplificadores ComTech ofrecen un funcionamiento silancioso, ocupan poco espacio y ticonen una calidad y un rendimiento excelentes.

Los amplificadores ComTech DriverCore ofrecen:

1.1 Características

Sonido audiófilo

• Una relación señal-ruido mejor que 110 dB
• Distorsión armónica total inferior a 0,05% en todo el ancho de banda del audio
  • Diafonía mayor que 70 dB
• Respuesta de frecuencia de ± 0,5 dB

Ventaja del tamaño

• Hasta 8 canales en un único espacio de bastidor
- Paso de sólo 4,54 kg

Eficiencia energética

• Eficiencia superior al 90% en la etapa del amplificador DriveCore
• Consumo energético inferior a 1 W cuando no se usa (en modo Deep Sleep)
• El modo verde (Green Mode) alimenta el aparato cuando es necesario. La eficiencia del amplificador crese hasta un 10% en comparación con los típicos amplificadores de clase D

Aplicaciones típicas para los amplificadores ComTech DriverCore incluyen salas de juntas, videconferencias y teleconferencias, salas VIP de estadios y antilealros, y restaurantes y liendas minoristas de gama alta.

2 Cómo usar el presente Manual

El presente manual le ofrece la información necesaria para configurar y utilizar de forma segura y correcta su amplificador. No cubre la totalidad de los aspectos de la instalación, configuración y funcionamiento que pueden aparecer en cualquier condición. Para más información, consulte la Guía de aplicación del amplificador de Crown (disponible en internet en www.crownaudio.com) el soporte técnico de Crown, o póngase en contacto con el instalador de su sistema o su distributor.

3 Características

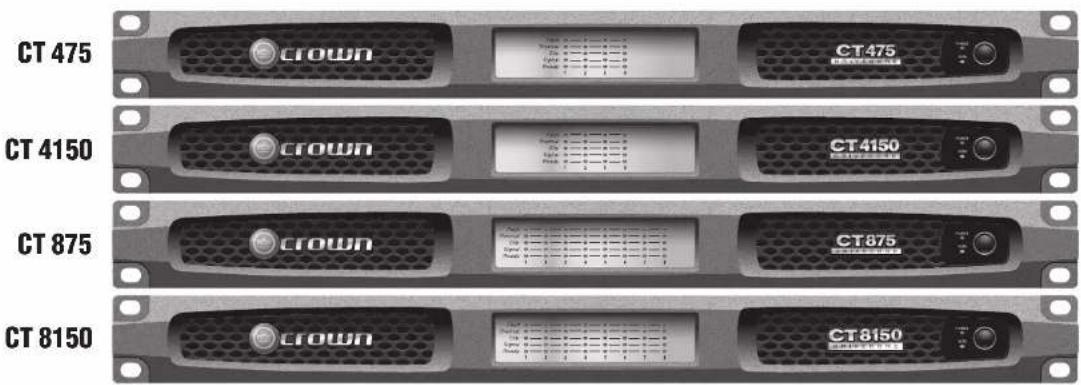

• 4 canales u 8 canales (4 entradas con 4 salidas o 5 entradas con 6 salidas)
• Espacio de bastidor único
• Entradas de línea/tipo bloque
  • Barrier de 3 terminales balanceadas
• Salidas de altavoz de tipo Phoenix de 4 terminales
• Direccionamiento de entrada flexible
• Configuración de encendido múltiple (Auto-Standby, Doop Sloop y Groen Mode)
• Puerto auxiliar para estado del amplificador y el modo de ahorro de energía (Deep Sleep)
• Interruptor de protección del circuito con botón de reinicio
• Chasis refrigerada por convoción (sin ventilador)
• Garantía de tres años totalmente transferible y sin fallos que protege por completo su inversión y garantía sus especificaciones
• Puede usarse en sistemas de notificación en masa y EN 54
• Tecnología patentada incluyendo DriveCore ^21
• Informe de fallos a través de un puerto auxiliar Tecnología de riel adaptable para un consumo según demanda.
  • Cumple al Green Edge de Harman

4 Configuración

4.1 Desempaque su amplificador

Rogamos extraiga a inspeccione el amplificador en busca de daños que puedan haberse producido durante su transporte. En caso de encontrar algún daño, notiliquelo de inmediato a la empresa de transportores. Sólo usted puede presentar una reclamación por daños durante el envío. Crown estará encantado de ayudarle en todo lo necesario. Guarde la caja de envío como prueba del daño para la inspección del transportista.

También le recomendamos guardar todos los materiales del embalaje para que pueda tenerlos a mano si necesita transportar la unidad. No envíe nunca la unidad sin el embalaje de fábrica.

NECESITARA (no está incluido):

• Cables para la conexión de entrada
• Cables para la conexión de salida
• Deslornillador de cabeza plana
- Bastidor para montar el amplificador (o una superficie estable para ponerlo encima)

ADVERTENCIA: Antes de empezar a configurar el amplificador, asegúrese de leer y seguir las instrucciones de seguridad importantes que aparecen al principio del presentemanual.

4.2 Instale su amplificador

ADVERTENCIA: Antes de empezar, asegúrese de que su amplificador está desconecado del suministro eléctrico y que todos los controles de nivel (véase sección 7.6) están a 0.

El amplificador mide 4,4 cm de alto por 38,6 de largo y 48,3 de ancho (véase la figura 4.2.1). Monte la unidad en un bastidor estándar para equipo (EIA RS-310B) de 48,3 cm. También puede colocar un único amplificador sobre una superficie sólida y estable o apilar varios amplificadores.

NOTA: Durante el transporte, los amplificadores deberán mantenerse sujetos tanto por delante como por detrás.

4.3 Asegure una ventilación adecuada

Cuando use un bastidor, coloque las unidades directamente una encima de otra. Cierre cualquier espacio abierlo del bastidor con paneles metálicos. NO bloquee las ventilaciones frontales, superiores ni laterales.

Las paredes laterales del bastidor deberán estar a un mínimo de 5,1 cm de distancia de los laterales del amplificador, y la parte posterior del bastidor debe estar a un mínimo de 10,2 cm del panel posterior del amplificador. Aunque el amplificador está refrigerado por convección y no requiere ventilador, es improscindible que no se cubran las salidas de aire.

Figura 4.2.1 Dimensiones de la serie CT

4 Configuración

4.4 Seleccione el cableado y conectores de entrada

Crown recomienda el uso de líneas balanceadas (dos conduclores más blinda(e) prefabricadas o profesionalmente construidas). El cableado balanceado ofrece un mejor rechazo de ruidos y zumbidos indeseados, pero también puede usarse una línea desbalanceada. Para más información, consulta la Guía de aplicación del amplificador Crown, disponible en línea en www.crownaudio.com.

Utilice conectores tipo Phoenix de 3 terminales para los conectores de entrada del amplificador.

La Figura 4.4.1 muestra las asignaciones de las terminales del conector para un cableado balanceado y la figura 4.4.2 muestra las asignaciones de terminales del conector para un cableado desbalanceado.

NOTA: Los cableados personalizados debe realizarlos personal cualificado. Se requiere un cableado de clase 2.

LÍNEA EQUILIBRADA

Figura 4.4.1

LÍNEA DESEQUILIBRADA

Figura 4.4.2

4.5 Seleccione el cableado y conectores de salida

Crown recomienda el uso de conectores y cables de alta calidad para altavcoes, de dos conducores y de calibre grueso construidos profesionalmente. Utillica conectores tipo Phoenix de 2 terminales (incluidos con el amplificador).

Abajo aparecen las directrices para elegir el calibre de cable apropiado según la distancia del amplificador al allavoz. Compruebe los códigos de la zona porque pueden variar.

Distancia Calibre del cable

hasla 7,6 m 1,5 mm2

7.9-12.2 m 2 mm2

ADVERTENCIA: Nunca use cable blindado para el cableado de salida.

ADVERTENCIA: No conecte nunca el retorno del altavoz al chasis del amplificador porque pueden producirse daños en el amplificador.

ADVERTENCIA: La salida de los canales del amplificador no puede puentearse. Esto podría dañar el amplificador.

4 Configuración

4.6 Cablee su sistema

Antes de cablear el sistema, debe conocer las capacidades del direccionamiento de entrada.

El amplificador DriveCore puede configurarse de dos maneras

1. La salida de un canal sale por el mismo canal. Esta opción es la configuración estándar.

Figura 4.6.1 Cuatro canales sin direccionamiento de entrada.

Figura 4.6.2 Ocho canales sin direccionamiento de entrada.

1. La entrada de un canal puede direccionarse por el siguiente canal, invalidando la señal de entrada cableada para ese canal. Este método simplifica el cableado de entrada y minimiza el uso de cables en Y.

Figura 4.6.3 Direcciónamiento de dos canales a cuatro canales

Figura 4.6.4 Direcciónamiento de un canal a cuatro canales

Figura 4.6.5 Direccionamiento de cuatro canales a ocho canales

El direccionamiento de entrada se configura usando los interruptores DIP situados en la parte posterior del amplificador. Véase la sección 11 Direcionamiento de entrada para más información sobre cómo configurar los interruptores.

4.7 Conecte al suministro eléctrico

Conecte su amplificador a la fuente de suministro eléctrico (toma de corriente) con el cable de CA provisto. Primero, conecta al extremo IEC del cable al conector IEC del amplificador; luego, conecte el otro extremo del cable a la toma de corriente.

ADVERTENCIA: El tercer contacto de este conector (tierra) es una característica de seguridad importante. No intente deshabilitar esta conexión a tierra usando un adaptador ni ningún otro método.

Los amplificadores no crean energía. La tensión y corriente del suministro eléctrico deben ser suficientes para proporcionar la potencia esporada. Si la tensión de la línea de CA se sitúa fuera de un rango aceptable, se cortará el suministro del amplificador y el LED de encendido azul carpadeará. El amplificador volverá a encendense cuando la tensión de la línea de CA vuelva a niveles operativos seguros.

La Figura 4.7.1 presenta los límites de tensión para todas las configuraciones de tensión de CA del amplificador. Además, el amplificador debe funcionar dentro de los requisitos de frecuencia de suministro eléctricos especificados (indicados en el panel posterior del amplificador). Si no está seguro de la tensión de salida de su suministro eléctrico, consítelo con un electricista.

Modelo Límite de baja tensión Límite de alta tensión
Todos los modelos	50 VAC 254 VAC

Figura 4.7.1 Límites de baja tensión y alta tensión de CA para Diversos modelos de amplificador

4 Configuración 5 Precauciones

4.8 Procedimiento de encendido
Utilice el siguiente procedimiento cuando encienda por primera vez el amplificador:
1. Baje el nivel de su fuente de audio.
2. Baje el nivel de los controles del amplificador (véase la Sección 7.6).
3. Active el interruptor de encendido "Power". El indicador de encendido (Power) deberá iluminarse.
4. Aumente el nivel de su fuente de audio hasta un nivel óptimo.
5. Suba los controles de nivel del amplificador hasta el volumen o nivel de potencia deseado.

Si necesita realizar algún cambio en el cableado o instalación, no olvide apagar el amplificador y desconereclar el cable de alimentación primero.

Para ayuda en la determinación de la estructura de ganancias óptima para su sistema (niveles de señal), refiórasa a la Gula de aplicación de amplificadores de Crown, disponible en línea en www.crownaudio.com.

Su amplificador está protegido contra fallos internos y externos, pero debe tomar las siguientes precauciones para un funcionamiento óptimo y seguro:

1. Antes del uso, su amplificador debe primero ser configurado para una operación adecuada, incluyendo las conexiones de entrada y salida. Un cableado inadecuado puede provocar graves dificultades de operación. Para información de cableado y configuración, por favor consulte la sección de Configuración del presente manual; para técnicas avanzadas de configuración, consulte la Goda de aplicación de amplificadores de Crown disponible en línea en www.crownaudio.com.
2. Tenga cuidado al hacer conexiones, al seleccionar fuentes de señal y al controlar el nivel de salida. La carga que proteja pueda ser la suya propia.
3. No una el cable de tierra de salida con la tierra de señal de entrada. Esto puede formar un circuito de tierra y causar oscilaciones.
4. Nunca conecte la salida a un suministro eléctrico, batería o toma de corriente. Se puede producir una descarga eléctrica.
5. El intervenir los circuitos o realizar cambios no autorizados en los mismos puede ser peligroso o invalida todas las especificaciones del fabricante.
6. No opere el amplificador con los LED de saturación (Clip) rojos parpadeando constantemente.
7. No sobreopere la mezcladora, lo cual causará el envío de señales distorsionadas al amplificador. Tales señales serán reproducidas con extrema precisión, y resultarán en daño a los allavoces.
8. No opera el amplificador con una impedancia de carga menor a la indicada. Debido a la protección de salida del amplificador, dicha configuración puede resultar en saturación prematura y daño al altavoz.
9. La salida del amplificador no puede puenlearse ni pueden conectarse varios canales juntos.

Recuerde: Crown no es responsable por el daño que resulte de forzar otros componentes del sistema.

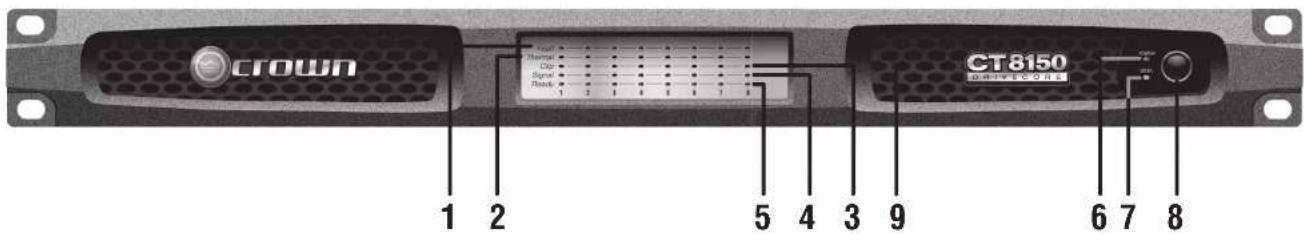

6 Panel frontal

1. Indicador de fallo

• LED rojo

- Uno por canal de salida

- Parpadca cuando el canal de salida del amplificador ha dejado de funcionar. En general, esto significa que debe revisarse al amplificador. (Véase la Sección 15 Solución de problemas)

2. Indicador térmico

• LED rojo
- Uno por canal de salida
- Si supera los límites térmicos, los canales de salida se cierran en pares hasta que los niveles térmicos vuelven a un nivel adecuado.
- Se lumina cuando el canal se acerca a los límites de temperatura o está a punto de apagarse. Puede olirse una distorsión audible.
- La unidad deliene la amplificación para cada canal hasta que la temperatura vuelve a un nivel aceptable. Cuando al amplificador se enfria lo suficiente, el LED so apaga y vuolvo al audio.

3. Indicador de saturación (Clip)

• LED rojo
- Uno por canal de salida
- Se ilumina cuando el canal llega al umbral de la distorsión audible (Véase Sección 15 Solución de problemas – reducir el nivel de entrada)
- Cuando el limitador está activado, el indicador de saturación se iluminará cuando el limitador está protegiendo al amplificador de una sobrecarga de entrada.

4. Indicador de señal

• LED verde
- Uno por canal de entrada
- Se ilumina cuando la señal de entrada excedo -24dBu

5. Indicador de preparado para funcionar

• LED verde
- Uno por canal de entrada
- Se ilumina cuando el canal está preparado para la señal
- Se ilumina cuando el canal se inicializa y está preparado para producir salida de audio.
- El indicador de preparada para funcionar se iluminará cuando el canal esté en modo de descanso.
- El indicador de preparado para funcionar no se iluminará ni parpadeará cuando el amplificador esté en modo Deep Sleep.

6. Indicador de encendido

• LED azul
- Indica que se ha suministrado como el alerna (CA) y que se encuentra dentro del rango de operación seguro del suministro eléctrico. El LED parpadeará cuando la tonsión de línea de CA se encuentra por encima o por debajo del valor nominal. El LED también parpadeará cuando el amplificador esté en modo Deep Sleep Y se ha pulsado el botón de encendido.

7. Indicador de datos

• LED amarillo (no funciona en la versión analógica)
- Indica la actividad de red
- Reservado para luluras ediciones (Lite y DSP)

8. Botón de encendido

- Interruptor de encendido/apagado

9. Orificio de ventilación

- Permite el flujo de aire y el enfriamiento del amplificador

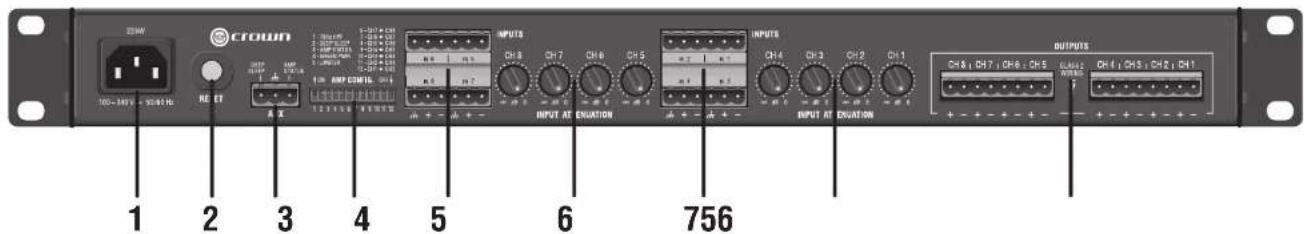

7 Panel trasero

1. Toma de alimentación de CA

• Toma 320 tipo IEC estándar para un conector desconectable
  100-240V

2. Botón de reinicio/disyuntor

• Interruptor
• Reinicia el disyunior del circuito que protege la alimentación
• Un disyuntor de circuito situado cerca de la entrada IEC protega al amplificador de una entrada excesiva de corriente alerma.

3. Conector auxiliar

• Correclor Tipo Phoenix de 3 terminales
- Permile poner el amplificador en modo DEEP SLEEP y controlar el ESTADO DEL AMPLIFICADOR (vásas la Sección 10.2)

4. Interruptores DIP de configuración del amplificador (véase Estado del amplificador/Configuración de la Sección 10.2)

• Los interruptores 1-5 activan y desactivan funciones específicas:
  -70 Hz HPF (filtro paso a lo víase la Sección 8.1)
  -Modo de descanso automático
  -Estado del amplificador
  -Green Power (Véase la Sección 9.2)
  -Limitador
  Los interruptores 6-12 envían señal de audio de canal de entrada al canal de salida correspondientes y al canal de salida adyacente. En el modo de cuatro canales, los interruptores 6-9 no funcionan (vóase la Sección 11)

5. Conectores de entrada del amplificador

• Pueden usarse conectores de bloque de 3 terminales por entrada
  • Impocancia alta balanocada

6. Controles del nivel de canal

• Un control de nivel giratorio con acción de relén de 21 posiciones por canal.
• Alenuación entre -100 dB y 0 dB

7. Conector de altavoz de salida

• Tipo bloque Barrier de 4 terminales por dos canales
  • (pueden usarse Phoenix de 2 terminales u 8 terminales)

8 Configuración del amplificador

8.1. 70 Hz HPF (filtro paso alto)

En el panel posterior, un interruptor de filtro paso alto de 2 posiciones sólo permitirá amplificar señales por ancima de 70 Hz. Así se evitará una saturación del transformador. Cuando se enclende el filtro paso alto, queda activado para los cuatro canales. El filtro es un filtro de 12 dB/loc de 2° orden.

8.2 Limitador

El limitador reduce la ganancia del amplificador para permitir una sobrecarga sin una distorsión dura en la salida.

Cuando el interruptor número 5 de la Configuración del amplificador está activado (levantado), el amplificador usará la función del limitador

9 Modos de funcionamiento

Los amplificadores DriveCore pueden funcionar en varios modos de alimentación.

9.1 Normal

El amplificador opera de forma automática con todo el poder de salida.

9.2 Green Power

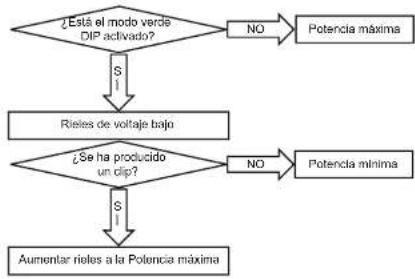

El modo verde (Green) usa la tecnología de riel adaptable de Crown para una mayor eficiencia o potencia según demanda. Cuando el interruptor DIP número 4 de la Configuración del amplificador está activado, el amplificador operará en modo verde.

Para niveles de señal de entrada bajos (inferiores a -40dBu), el amplificador operará a potencia mínima.

El amplificador aumentará a toda la potencia si sucede una de las dos siguientes cosas:

1 - La señal de entrada supera -40dBu

2 - Se produce una saluración de cualquiera de los canales

De igual forma, si el amplificador está funcionando a potencia completa, disminuirá los rieles operativos a la potencia mínima si la señal de entrada cae por debajo de -40dBu.

Mediante el uso del Green Power, la eficiencia del amplificador aumenta de forma notable para la reproducción de una señal de audio inferior. La tecnología de riel adaptable usada en los amplificadores CT puede aumentar la eficiencia del amplificador hasta un 10% con niveles de señal bajos.

9.3 Deep Sleep

Véase la Sección 10.1
    A{Está el modo verde DIP activado?}
    B["NO"] --> C["Potencia máxima"]
    A -->|S| D["Rieles de voltaje bajo"]
    D --> E{¿Se ha producido un clip?}
    E -->|S| F["Aumentar rieles a la Potencia máxima"]
    E -->|NO| G["Potencia mínima"]

Figura 9.2.1 Cómo funcionan los interruptores DIP Green Power

crown

by HARMAN

CT Power Amplifiers

10 Puerto auxiliar 11 Direccionamiento de entrada

10.1 Deep Sleep

En modo Deep Sleep, al amplificador consume- ments de 1 walo de polencia. Se activa a través del puerto AUX con un cierra a tierra.

Para sacar el amplificador del modo Deep Sleep, quile el cierra a tierra a través del puerto AUX. 10.2 Estado del amplificador

El Estado del amplificador (Amp Status) está dischado para funcionar con sistemas de control y de supervisión o de seguridad en los que es necesaria una notificación de un fallo del amplificador. El

Estado del amplificador produce una señal (latido o lono) cuando el amplificador opera dentro de los parámetros de funcionamiento estándar. Si el amplificador experimenta un problema térmico o un fallo, se dendrá la señal del Estado del

amplificador. Esta función del amplificador ComTech siempre está activada. El Estado del amplificador está situado en al puerto auxiliar, justo en fronte de la función DEEP SLEEP. Es posible configurar la señal del Estado del amplificador mediante el interruptor DIP número 3:

• ON - el microcontrolador enviará una pulsación de 1 Hz a la línea del puerto AUX del "AMP STATUS"
• OFF - ol microcontrolador enviará un nivel alto lógico a la línea del puerto AUX del "AMP STATUS"

La salida de tensión del puerto auxiliar (AuxPort) es de 5 VDC a 50 millamperios. Esta señal TTL o similar puede conelarse luego a una interfaz para indicar el estado a un sistema de control de supervisión.

El Estado del amplificador puede usarse en diversas aplicaciones de seguridad vital, como EN54 o IEC60849, entre otras.

Este amplificador puede direccionar un único canal al siguiente canal numerado.

En los modelos CT 475 y CT 4150, los interruptores DIP 6-9 no son funcionales.

Cuando un interruptor DIP se pone en "on" para un canal específico, envía la señal a su propia salida Y se convierte en la entrada para el siguiente canal numerado, invalidando la entrada cableada para dicho canal.

Figura 11.1

Entrada del canal 1 enviada a todas las salidas de canal, invalidando las entradas de canal para los canales 2,3 y 4

Figura 11.3

Entrada del canal 1 enviada a los canales 1, 2 y 3 Entrada del canal 4 enviada a los canales 4, 5 y 6 Entrada del canal 7 enviada a los canales 7 y 8

Figura 11.2

Cuatro señales de entrada enviadas a cuatro salidas

13 Funciones avanzadas

13.1 Sistemas de protección

Su amplificador Crown cuenta con una gran cantidad de capacidades de diagnóstico y protección, incluyendo control del nivel térmico, indicadores de fallo, filtros paso alto, protección contra corriente directa, protección contra CA excesiva o insuficiente, limitación de corriente interna y chasis enfrado por convención.

13.1.1 Indicador térmico

Si el amplificador se calienta demasiado para un funcionamiento seguro, el canal que genera el calor excesivo se cerrará hasta que se reduzca la temperatura.

13.1.2 Fallo

El amplificador entrará en estado de Fallo si detecta un problema de seguridad. Esta protección es para fallos internos y externos. Es escencial comprobar todo el cableado que entra y sale del amplificador para asagurarse de que el fallo no está causado por problemas externos. Una vez verificado que todos los cables están bien y si persiste el problema del fallo, consulte la Sección 17 Servicio de información de servicios.

13.1.3 Filtros paso alto

Los filtros paso alto (HPF) suclen utilizarse en aplicaciones Hi-Z. El DriveCore de Com-Tech es un amplificador de bajo Z, pero puede usarse junto con el transformador 4/8 XFMR para aplicaciones Hi-Z. Si el amplificador va a utilizarse en una aplicación Hi-Z, es muy importante usar el HPF para evitar la saturación del transformador.

13.1.4 Protección frente a una tensión de CA excesiva/insuficiente

Si la tensión de la línea de CA cae por debajo del 25% o aumenta por encima del 15% de la tensión de funcionamiento nominal del amplificador, se cortará el suministro eléctrico del amplificador y parpadeará el LED de Encendido azul. El amplificador volverá a encenderse cuando la tensión de la línea de CA vuelva a niveles operativos seguros (dentro de ±10%).

13.1.5 Interruptor del circuito

Un disyunior de circuito situado cerca de la entrada IEC prolege al amplificador de una entrada excesiva de corriente alterna.

13.1.6 Chasis refrigerado por convección

Los amplificadores DriveCore no requieren ventiladores para entriarse, de forma que ofrecen un funcionamiento silencioso y una eficiencia óplima.

13.1.7 Modo de descanso automático

Si el amplificador no detecta señales de entrada durante un período de 30 minutos, se activará el modo de descanso (standby). El amplificador saldrá del modo de descanso cuando haya una sortal de entrada. Esta función se activa a través del interruptor DIP número 2 situado detrás del amplificador. El amplificador estará configurado con el modo de descanso automático activado de fábrica. Cuando el amplificador esté en modo de descanso, parpadeará el indicador Ready de la pantalla del panel frontal.

13.2 Características

13.2.1 Adaptador de corriente

El adaptador de corriente de Crown reduce al máximo el peso del amplificador. Los aparatos sin adaptadores de corriente requieren transformadores grandes y pesados para producir la potencia requerida en la elapa de salida. Estos transformadores deben ser grandes para funcionar de 50 a 60 Hz (CA estándar suministrada por la compañía eléctrica).

Por el contrario, los adaptadores de corriente pueden funcionar con un transformador mucho menor (y más ligero) porque primero convierten la CA a una frecuencia mucho más alta, con lo que se reduce el consumo. El suministro eléctrico es específico para la tensión, lo que permite usarlo en zonas de 100 V o 240 V. 13.2.2 Modo de encendido

Los modos Deep Sleep y Green permiten al amplificador funcionar en todo momento con el nivel de potencia más bajo posible.

Crown ha desarrollado una tecnología de riel de tensión que ofrece la potencia según demanda. La ART es el corazón del modo Green del DriveCore CT que ofrece hasta un 10% adicional de eficiencia. A través de la ART, el DriveCore CT siempre funciona con la máxima eficiencia.

13.2.4 Etapa de potencia DriveCore

Crown ha trabajado con Texas Instruments para desarrollar un amplificador de audio en un microchip. El resultado es el conjunto de chips de DriveCore, que ofrecen una calidad audiófila para una amplificador de instalación:

-Eficiencia superior al 90%

-118 dB señal/ruido

-DAT inferior a 0,05% en frecuencias

de banda media

14 Accesorios

14.1 XFMR 4/8

El amplificador ComTech DriveCore sólo es capaz de aplicaciones de bajo Z. Es necesario utilizar un

transformador externo para las aplicaciones Hi-Z

Crown recomienda encarecidarmente el uso del

transformador 4/8 XFMR. Este transformador está diseñado para trabajar junto con los mejores

amplificadores ComTech DriveCore. Consulte la hoja de datos del XFMR para ver el esquema de cableado.

14.2. Orejas de soporte del bastidor

El amplificador ComTech DriveCore requiere un soporte de bastidor frontal y posterior para un montaje correcto.

Dichos soportes se entregan con el amplificador.

crown

by HARMAN

CT Power Amplifiers

15 Solución de problemas

15.1 Indicador de encendido

APAGADO

PROBLEMA: El indicador de encendido está APAGADO.

POSIBLE RAZÓN

• El amplificador no recibe corriente eléctrica.
• E interruptor de encerdido no está activado.
• El amplificador no está conectado a la toma eléctrica.
• D nivel de salida del amplificador es tan alto que se ha activado el interruptor del suministro cléctrica. Deje entriar la unidad. Baje el nivel de los controles. Pulse el interruptor de reinicio (Reset) del panel posterior.

PARPADEA

PROBLEMA: El indicador de encendido PARPADEA.

POSIBLE RAZÓN

• La tensión de la línea de CA ha caico por debajo de -15 ^1 -25 o ha aumentado por encima de +15 ^1 -25% de la tensión de línea nominal del suministro eléctrica.
• E amplificador está en modo Deep Sleep.

15.2 Indicador de fallo

PARPADEA

PROBLEMA: El indicador de fallo PARPADEA.

POSIBLE RAZÓN

• El canal del amplificador ha dejado de funcionar. Envié la unidad a un Crown Service Center autorizado.
• Compruebe si hay algún cortocircuito en la salida

15.3 Indicador térmico

ENCENDIDO

PROBLEMA: El indicador térmico está ENCENDIDO.

POSIBLE RAZÓN

- D amplificador se está calentando demasiado para funcionar de forma segura. Deje entriar el amplificador. Compruebe las cargas inferiores a 4 cónmios y niveles de entrada excesivos. Compruebe si existe una ventilación correcta y que el ajuste de los interruptores del modo es el correcto.

PARPADEA

PROBLEMA: El indicador térmico PARPADEA. POSIBLE RAZÓN

- El amplificador se ha calentado demasiado para funcionar. Deje entriar el amplificador. El amplificador no pasará audio si se ha calentado demasiado

15.4 Indicador de saturación

ENCENDIDO o PARPADEA

PROBLEMA: El indicador de saturación está ENCENDIDO o PARPADEA.

POSIBLE RAZÓN

- El nivel de entrada o salida está distorsionada

15.5 Indicador de señal

APAGADO

PROBLEMA: El indicador de señal parpadea incluso si se aplica audio y el canal está listo. POSIBLE RAZÓN

- La señal de entrada es muy baja - El nivel de los controles está baja

15.6 Indicador de disponible

APAGADO

PROBLEMA: El indicador de disponible está APAGADO.

POSIBLE RAZÓN

- El amplificador puede estar en modo Deep Sleep

PARPADEA

PROBLEMA: El indicador de disponible parpadea.

POSIBLE RAZÓN

- El amplificador está on modo de descanso (Standby). El paradero se detendrá cuando haya señal de entrada.

Operation Manual

CROWN®

by HARMAN

ComTech

DRIVECORE
