BEDIENUNGSANLEITUNG FN45 Duronic

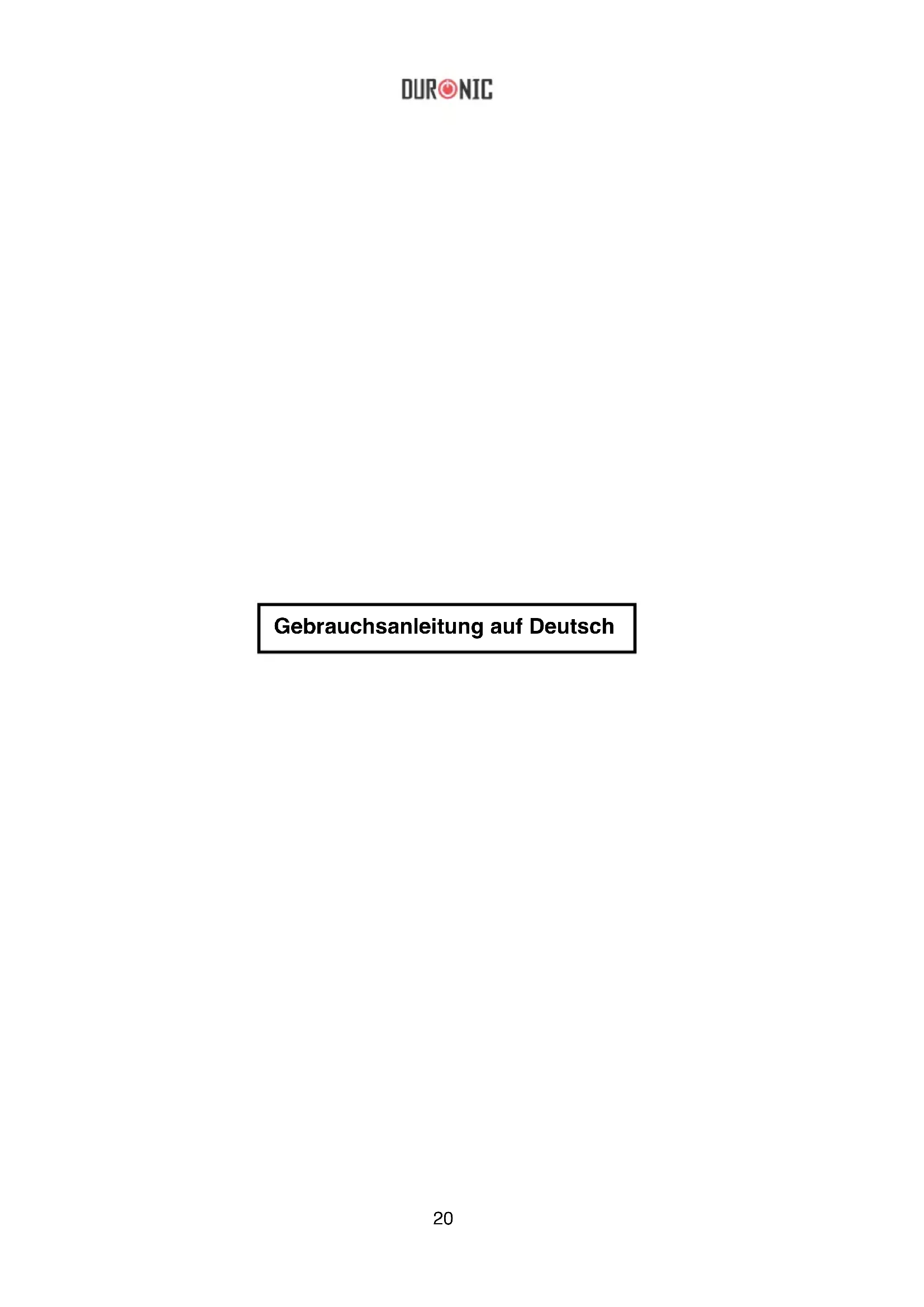

Gebrauchsanleitung auf Deutsch 20

Gebrauchsanleitung auf Deutsch

DURONIC

Sicherheitshinweise

1. Um das Risiko eines Stromschlages zu verhindern, versuchen Sie nicht den Ventilator selber zu öffnen oder zu reparieren. Diese Tätigkeiten sollten ausschließlich von einem qualifizierten Techniker durchgeführt werden.

2. Geben Sie niemals Fremdkörper durch die Öffnungen des Ventilators.

3. Entnehmen Sie den Stecker der Steckdose bevor Sie das Gerät oder seine Einzelteile bewegen.

4. Stellen Sie sicher, dass das Gerät festen Stand auf einer ebenen und stabilen Oberfläche hat, wenn es in Betrieb genommen wird.

5. Benutzen Sie dieses Gerät nicht im Freien, da das Wetter die Betriebsfähigkeit sowie das Material beeinflussen und beschädigen kann. Halten Sie das Gerät nicht unter Wasser, da dies zu Schaden im Inneren und am Motor führen kann.

6. Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind, sowie nach Fehlfunktionen, nach einem Fall oder jeglichem Schaden am Gerät.

7. Benutzen Sie das Gerät nicht in der Gegenwart von entflammbaren Dämpfen.

8. Benutzen Sie das Gerät nicht in der Nähe von Gardinen, Pflanzen und anderen Objekten, die sich im Propeller verfangen können.

9. Ziehen Sie stets am Stecker und nicht am Kabel, um das Gerät von der Steckdose zu entfernen.

10. Legen Sie das Kabel nicht unter Teppich oder decken Sie es mit einem Läufer oder ähnlichem ab.

11. Dieses Gerät ist für die Verwendung von Personen geeignet (Kinder eingeschlossen), die verminderte körperliche, sensorische oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, sofern sie von einer Person, die für Ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten haben oder von dieser beaufsichtigt werden. Lassen Sie Kinder nicht mit dem Gerät spielen.

12. Sollten Sie etwas ungewöhnliches am Gerät feststellen, z.B. Geräusche, stellen Sie es aus und nehmen den Stecker aus der Steckdose.

13. Dieses Produkt ist ausschließlich für den Hausgebrauch geeignet und nicht für kommerzielle Zwecke.

Komponente

1 2 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 3

1 Vorderes Gitter	12 Kontrollbox
2 Plastikring 13 Kontrollbox	Schraube
3 Plastikring Schraubeienfeld
4 Rotor Verreignung	Schalter
5 Rotor 16 Ausziehleiste
6 Befestigungsring	17 Befestigungsschraube
7 Hinteres BetteVerbindungsstück
8 Antriebswelle	19 Kappe
9 Oscillierung 20opStandfuß
10 Motor	21 Standfuß Verbindungsplatte
11 Verbindungsstück	22 Standfuß Verbindungsschraube

DURONIC

Zusammenbau

1. Stange

Lösen Sie die Befestigungsschraube (17) vom Verbindungsstück (18) uns ziehen Sie die Ausziehleiste heraus (16). In die Gewünschte Position einstellen und die Befestigungsschraube (17) wieder festziehen.

2. Standfuß

Lösen Sie die Standfuß Verbindungsschraube (22) vom Standfuß. Montieren Sie die Standfuß Verbindungsplatte (20) an der Unterseite des Standfußes und mit der Stange wieder zusammen festschrauben.

3. Aufbau des Ventilators

a) Lösen Sie den Befestigungsring (6) von der Antriebswelle (8).
b) Setzen Sie das hintere Gitter (7) auf die Antriebswelle und schrauben Sie diese mit dem Befestigungsring (6) fest.
c) Positionieren Sie den Rotor (5) auf die Antriebswelle.
d) Schrauben Sie die Rotor Verriegelung (4) auf, um Rotor zu sichern.
e) Montieren Sie das vordere Gitter (1) auf den Rotor. Befestigen Sie beide Gitter mit dem Plastikring (2) und der Plastikring Schraube (3).

4. Ventilator an die Stange befestigen

Der Ventilatorkopf sollte nun zusammengebaut und am Motor befestigt sein. Lösen Sie anschließend die Kontrollbox Schraube (13) und positionieren Sie den gesamten zusammengebauten Ventilator auf die Ausziehleiste (16) Fixieren Sie ihn durch Festziehen der Kontrollbox Schraube (13).

Betrieb

1. Ventilator laufrichtung einstellen

Der Ventilator kann durch leichtes Anheben oder runterdrücken nach oben oder unten eingestellt werden.

2. Einstellung der Rotation / Oszillation

Durch Drücken der Oszillierungtaste auf dem Bedienfeld oder der Fernbedienung wird die Rotationsfunktion aktiviert.

3. Geschwindigkeitseinstellung

Dieser Ventilator verfügt über 3 Geschwindigkeitseinstellungen: L = langsam, M = mittel, H = schnell. Drücken Sie die AUS-Taste, um den Lüfter anzuhalten.

4. Timer einstellen

Dieser Ventilator verfügt über einen eingebauten Timer, der den Ventilator nach einer ausgewählten Zeit automatisch ausschaltet. Drehen Sie einfach den Timer auf die gewünschte Zeit und wählen Sie zwischen 10, 20, 30, 40, 50 und 60 Minuten.

Fehlerbehebung

1. Stellen Sie sicher, dass der Rotor fest an der Antriebswelle des Motors montiert ist.
2. Stellen Sie sicher, dass die Hintere Abdeckung ordnungsgemäß amontiert ist.
3. Stellen Sie sicher, dass die Kanten des Rotors nicht beschädigt sind.
4. Stellen Sie sicher, dass das Gitter nicht beschädigt ist und nicht mit dem Rotor in Kontakt kommen.

DURONIC

Wartung und Lagerung

1. Ziehen Sie den Stecker aus der Steckdose und lagern Sie den Ventilator an einem kühlen, trockenen Ort, wenn Sie ihn nicht verwenden.
2. Tauchen Sie den Ventilator niemals in Wasser. Verwenden Sie ein weiches, feuchtes Tuch, um den Ventilator zu reinigen. Bei Bedarf können Sie ein mildes

Reinigungsmittel verwenden. Wischen Sie das Gerät nach der Reinigung mit einem weichen, trockenen Tuch trocken.

1. Verwenden Sie zum Reinigen des Ventilators keinen Alkohol, Möbelpolitur oder Bürsten, da dies die Oberfläche des Ventilators beschädigen.
2. Stellen Sie sicher, dass der Ventilator trocken ist, bevor Sie ihn wieder in Betrieb nehmen.

Eigenschaften

Modell Spannung	Frequenz	Leistung
FN45 220V-240V 50Hz 60W

Gewährleistung

Shine-Mart Ltd, der Markeninhaber von Duronic Produkten, bietet 1 Jahr Gewährleistung.

HINWEIS: DIESE BEDINGUNGEN BEEINFLUSSEN IHRE GESETZLICHE RECHTE ALS VERBRAUCHER NICHT

Dieses Produkt wurde unter strengen Qualitätskontrollen produziert und aus hochwertigen Materialien hergestellt, um ausgezeichnete Leistung und Zuverlässigkeit zu gewährleisten. Sofern das Produkt korrekt benutzt und gewartet wird, kann eine langlebige Lebensdauer erwartet werden.

Das Produkt hat eine Gewährleistung von einem Jahr ab Kaufdatum. Beim Auftreten eines Schadens, der von fehlerhalten Materialien oder Verarbeitung verursacht wurde, sollte das defekte Produkt an den ursprünglichen Verkäufer zurückgegeben werden. Die Erstattung oder Umtausch erfolgt nach Vorschriften des Unternehmens.

Duronic Produkte haben 1 Jahr Gewährleistung unter folgenden Bedingungen:

1. Das Produkt muss mit dem Kaufnachweis zurückgegeben werden.
2. Das Produkt muss unter den Anweisungen und Anleitungen installiert und benutzt worden sein.
3. Es muss ausschließlich für den Hausgebrauch genutzt worden sein.
4. Natürliche Abnutzung oder Verschleiß, böswillige Beschädigung, Missbrauch, Vernachlässigung und unsachgemäße Reparaturen sind von der Gewährleistung ausgeschlossen.
5. Shine-Mart Ltd übernimmt keine Verantwortung für zufällige oder Folgeschäden.
6. Shine-Mart Ltd ist nicht für Wartungsarbeiten zuständig. Diese fallen nicht unter die Gewährleistung.
7. Gültig in der EU

Dieses Produkt ist mit fitted CE geprüfte Typ-F Euro Stecker/BS Stecker ausgestattet Von Shine-Mart Ltd, RM3 8SB importiert

Information über Abfalllagerung für Verbraucher von elektronischen Geräten. Dieses Zeichen auf dem Produkt und/oder auf mitgelieferte Dokumenten zeigt, dass, wenn eine Entsorgung erfolgt, das Gerät an einer Elektro- und Elektronikgeräte-Abfall-Sammelstelle (WEEE) abgegeben werden muss. Um eine weitere Behandlung und Weiterverarbeitung der Materialien zu gewährleisten dürfen diese WEEE-markierten Produkte nicht mit dem Hausmüll vermischt werden.

Für die korrekte Behandlung, Aufbereitung und Wiederverwendung geben Sie alle WEEE-markierten Produkte zur kommunalen Abfallbeseitigungsanlage. Dort können Sie diese kostenlos abgeben.

Wenn die Beseitigung von Elektro- und Elektronik-Altgeräten korrekt durchgeführt wird, tragen Sie zur Gewinnung von wertvollen Ressourcen bei, sowie einer möglichen Vermeidung von negativen Auswirkungen auf Gesundheit und Umwelt.
