MANUAL DE USUARIO FN45 Duronic

1. Para evitar riesgos de descarga eléctrica, no abra o intente realizar

ninguna reparación. Esto debe ser realizado por un técnico cualificado.

2. Evite introducir objetos o accesorios a través de la rejilla del

3. Asegúrese de desenchufar el aparato antes de manipular

manualmente el aparato o accesorios.

4. Asegúrese de que el aparato esté sobre una superficie plana y estable

para un uso seguro y evitar que caiga.

5. No utilice el aparato al aire libre ya que la lluvia puede afectar el

rendimiento así como la estética del ventilador. No sumerja el ventilador en agua, esto puede causar daños internos al motor.

6. No utilice el aparato si el cable de alimentación o enchufe están

averiados o si el aparato no funciona correctamente, se ha caído o se ha dañado de alguna manera.

7. No utilice el aparato en presencia de gases inflamables.

8. No utilice cerca de cortinas, plantas o donde otros objetos puedan

atascarse en las hojas del ventilador.

9. No tire del cable de alimentación a la hora de desconectarlo.

10. No pase el cable debajo de alfombras, tapetes o coberturas

11. No se recomienda la operación de este aparato por personas adultas

o niños con capacidades físicas, sensoriales o mentales reducidas a menos que se encuentren bajo la supervisión de una persona responsable de su seguridad.

12. Si por alguna razón nota algún ruido inusual del ventilador, apague

el aparato, desconecte inmediatamente.

13. Este producto asido diseñado únicamente para su uso Doméstico

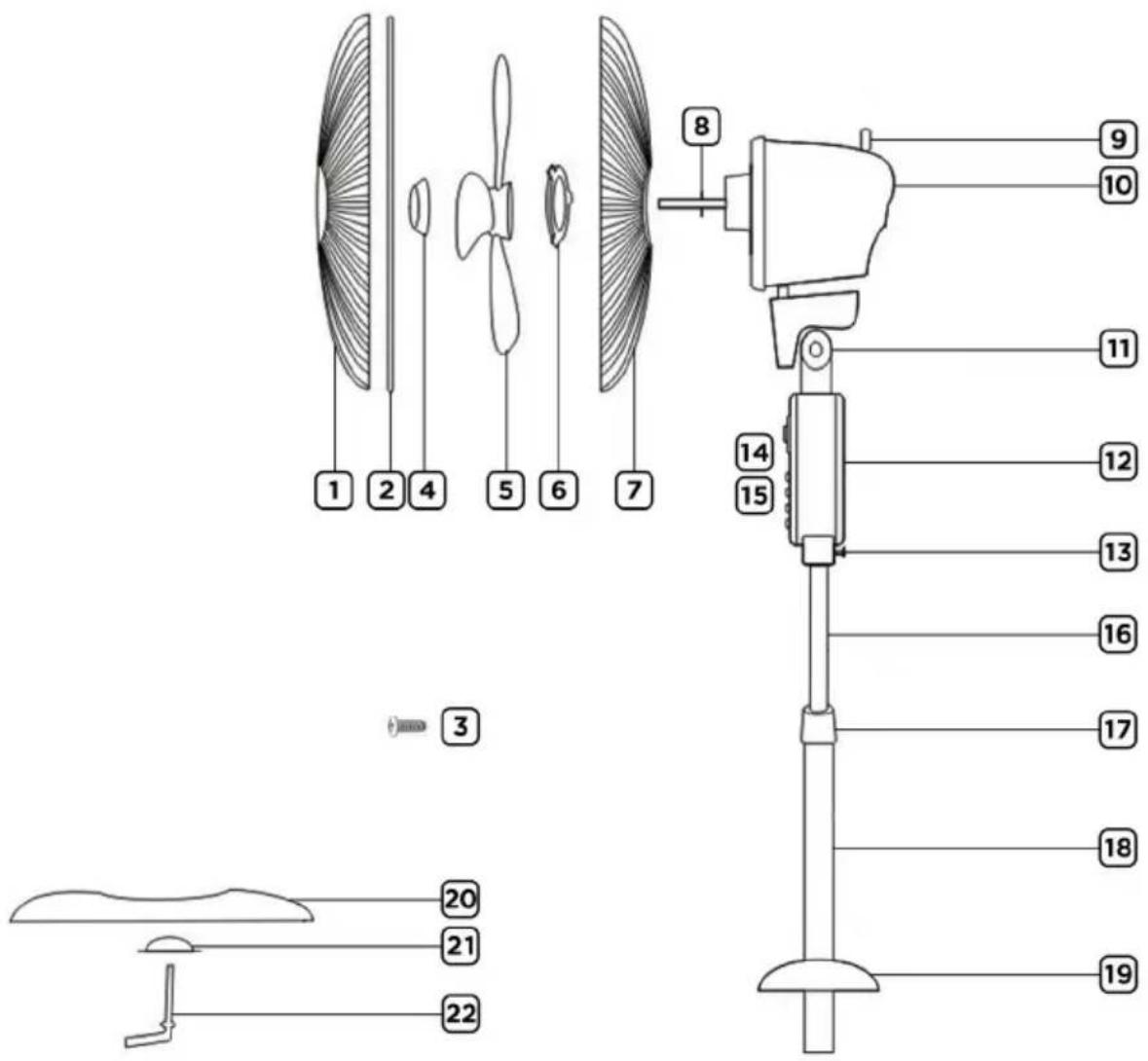

y no para uso Comercial. Instrucciones De Seguridad30 Partes del ventilador 1 12 Control 2 Anillo 13 Tornillo 3 Tuerca 14 Panel 4 Anillo 15 Botones 5 Hélice 16 Tubo 6 Tuerca 17 Tuerca 7 Cubierta 18 Tubo 8 Eje 19 Cubierta 9 Botón 20 Base 10 Cabezal del ventilador 21 Placa 11 Punto 22 Tornillo Cubierta delantera de la cubierta de ajuste de la hélice de la hélice de fijación trasera del motor de rotación de unión inclinable de velocidades del control de velocidades de control superior de ajuste de altura inferior de la base de fijación de la base de la base31 Coja el tubo inferior (18), afloje la tuerca de ajuste de la altura (17) y saque el tubo superior (16) para ajustarlo a la altura que desee. Para mantener la altura del tubo fija, vuelva a apretar la tuerca (17). Desenrosque el tornillo de la base (22) situado en la parte interior de la misma (20). Inserte la placa de fijación (21) en la parte interna de la base (20) mientras lo sujeta junto con el poste, ya montado, en la parte superior de la base. Una todas estas partes atornillándolas con el tornillo de la base (22). Montaje del ventilador

1. Montaje del poste

2. Montaje de la base y unión del poste

3. Montaje del cabezal

a) Desatornille y retire la tuerca de fijación del cabezal (9). b) Coloque la cubierta trasera (7) en el eje del motor (8) del cabezal. Una estas partes usando la tuerca de fijación (6). c) Coloque la hélice (5) sobre la tuerca de fijación (6). d) Después, atornille el anillo de la hélice (4) para que esta esté segura. e) Coloque la cubierta delantera (1). Para fijar ambas cubiertas use el anillo (2) y su correspondiente tornillo (3).

4. Fijar el poste al cabezal

Ahora que está el cabezal del ventilador montado y unido al control de velocidades, lo siguiente que debemos hacer es unir ambas partes del ventilador. Afloje el tornillo del control de velocidades (13) y coloque el cabezal junto con el control sobre el tubo superior (16). Para fijarlos, atornille de nuevo el tornillo (13).32

1. Ajuste de la posición

Funcionamiento del ventilador El ángulo de la cabeza del ventilador se puede mover hacia arriba y hacia abajo moviendo la cubierta de este.

2. Ajuste de la rotación/oscilación

Para activar esta función de rotación/oscilación del cabezal del ventilador, tan solo necesita pulsar el botón de rotación. Para desactivarlo, tire de este botón.

3. Ajuste de la velocidad

Este ventilador tiene 3 velocidades diferentes, las cuales se pueden ir cambiando con tan solo seleccionar el botón correspondiente a la velocidad que desee: baja (botón 1), media (botón 2) y alta (botón 3). Para detener el ventilador, pulse el botón 0.

4. Configuración del temporizador

Este ventilador dispone de un temporizador que hace que se apague de forma automática una vez finalice el tiempo seleccionado. Tan solo tiene que girar la rueda del temporizador al tiempo que desee: 10, 20, 30, 40, 50 o 60 minutos. Resolución de problemas

1. Asegúrese de que la hélice está bien colocada en el eje del motor.

2. Mire si la cubierta trasera está correctamente insertada en la ranura del

3. Compruebe que la hélice no está dañada ni doblada.

4. Confirme que las cubiertas no estén dañadas ni entran en contacto con

la hélice.33 Mantenimiento y Almacenamiento

1. Desenchufe la unidad y guarde el ventilador en un lugar fresco

y seco cuando no esté en uso.

2. Nunca sumerja el ventilador en agua. Para limpiar el exterior del

ventilador puede usar un paño húmedo.

3. No use alcohol, gasolina, polvos abrasivos, productos para

lustrar o cepillos para limpiar el ventilador, ya que esto podría causar daños y deteriorar la superficie del ventilador.

4. Asegúrese siempre de que el ventilador esté completamente

seco después de limpiarlo antes de volverlo a usar. Especificaciones técnicas Modelo Voltaje FN45 220V-240V 50Hz 60W Frecuencia Potencia34 Síguenos NOTA: ESTAS DECLARACIONES NO AFECTAN SUS DERECHOS LEGALES COMO CONSUMIDOR Este producto ha sido fabricado bajo las más estrictas control de calidad y utilizando materiales de alta calidad para asegurar conabilidad y excelente funcionamiento. Le dará buen servicio y una larga duración, siempre y cuando se utilice correctamente y sea bien mantenido. El producto está garantizado por 1 año desde la fecha de compra original. Si surge cualquier defecto debido a un error/defecto de fábrica o mano de obra, entonces el producto debe ser devuelto al lugar original de compra. Reembolso o reemplazo es a discreción de la compañía. Productos Duronic se ofrecen con una garantía de 1 año bajo las siguientes condiciones:

1. El producto debe ser devuelto al vendedor con comprobante de compra original.

2. El producto debe instalarse y usarlo según las instrucciones

contenidas en este manual.

3. Este aparato es únicamente de uso doméstico.

4. No cubre desgaste, daños maliciosos, uso indebido, negligencia,

reparaciones inexpertas o partes consumibles.

5. Shine-Mart Ltd no será responsable por cualquier daño consecuente,

accidentes o pérdidas.

6. Shine-Mart Ltd no es responsable ah llevar a cabo cualquier tipo de

servicio, bajo la garantía.

7. Valido solamente dentro de la (EU).

Este producto esta equipado con enchufe/fusible EuropeoImportado por Shine-Mart Ltd, RM3 8SB Información sobre la eliminación de residuos para los consumidores de equipos eléctricos y eléctricos: Esta marca en un producto y/o documentos adjuntos indica que cuando se va a desechar, se debe tratar como equipos residuos eléctricos y electrónicos (RAEE) Cualquier producto marcado (RAEE) no debe ser mezclado con la basura doméstica, sino separado para el tratamiento, recuperación y reciclaje de los materiales utilizados. Para el tratamiento adecuado, recuperación y reciclaje; por favor, tome todos los productos (RAEE) y llévelo al sitio de residuos de su Autoridad Local, donde será aceptado de forma gratuita. Si los clientes desechan los residuos eléctricos y electrónicos correctamente, ayudar a ahorrar valiosos recursos y prevenir los efectos negativos sobre la salud humana y el medio ambiente, de materiales peligrosos que pueden contener los residuos Garantía3536 Manuale D’istruzioni In Italiano37
