BEDIENUNGSANLEITUNG FN55 Duronic

Gebrauchsanleitung auf Deutsch 21

Gebrauchsanleitung auf Deutsch

DURONIC

Sicherheitshinweise

1. Um das Risiko eines Stromschlages zu verhindern, versuchen Sie nicht den Ventilator selber zu öffnen oder zu reparieren. Diese Tätigkeiten sollten ausschließlich von einem qualifizierten Techniker durchgeführt werden.

Sie niemals Fremdkörper durch die Öffnungen des Ventilators.2. Geben

1. Entnehmen Sie den Stecker der Steckdose bevor Sie das Gerät oder seine Einzelteile bewegen.

2. Stellen Sie sicher, dass das Gerät festen Stand auf einer ebenen und stabilen Oberfläche hat, wenn es in Betrieb genommen wird.

3. Benutzen Sie dieses Gerät nicht im Freien, da das Wetter die Betriebsfähigkeit sowie das Material beeinflussen und beschädigen kann. Halten Sie das Gerät nicht unter Wasser, da dies zu Schaden im Inneren und am Motor führen kann.

4. Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind, sowie nach Fehlfunktionen, nach einem Fall oder jeglichem Schaden am Gerät.

5. Benutzen Sie das Gerät nicht in der Gegenwart von entflammbaren Dämpfen.

6. Benutzen Sie das Gerät nicht in der Nähe von Gardinen, Pflanzen und anderen Objekten, die sich im Propeller verfangen können.

7. Ziehen Sie stets am Stecker und nicht am Kabel, um das Gerät von der Steckdose zu entfernen.

8. Legen Sie das Kabel nicht unter Teppich oder decken Sie es mit einem Läufer oder ähnlichem ab.

9. Dieses Gerät ist für die Verwendung von Personen geeignet (Kinder eingeschlossen), die verminderte körperliche, sensorische oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, sofern sie von einer Person, die für Ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten haben oder von dieser beaufsichtigt werden. Lassen Sie Kinder nicht mit dem Gerät spielen.

10. Sollten Sie etwas ungewöhnliches am Gerät feststellen, z.B. Geräusche, stellen Sie es aus und nehmen den Stecker aus der Steckdose.

11. Dieses Produkt ist ausschließlich für den Hausgebrauch geeignet und nicht für kommerzielle Zwecke.

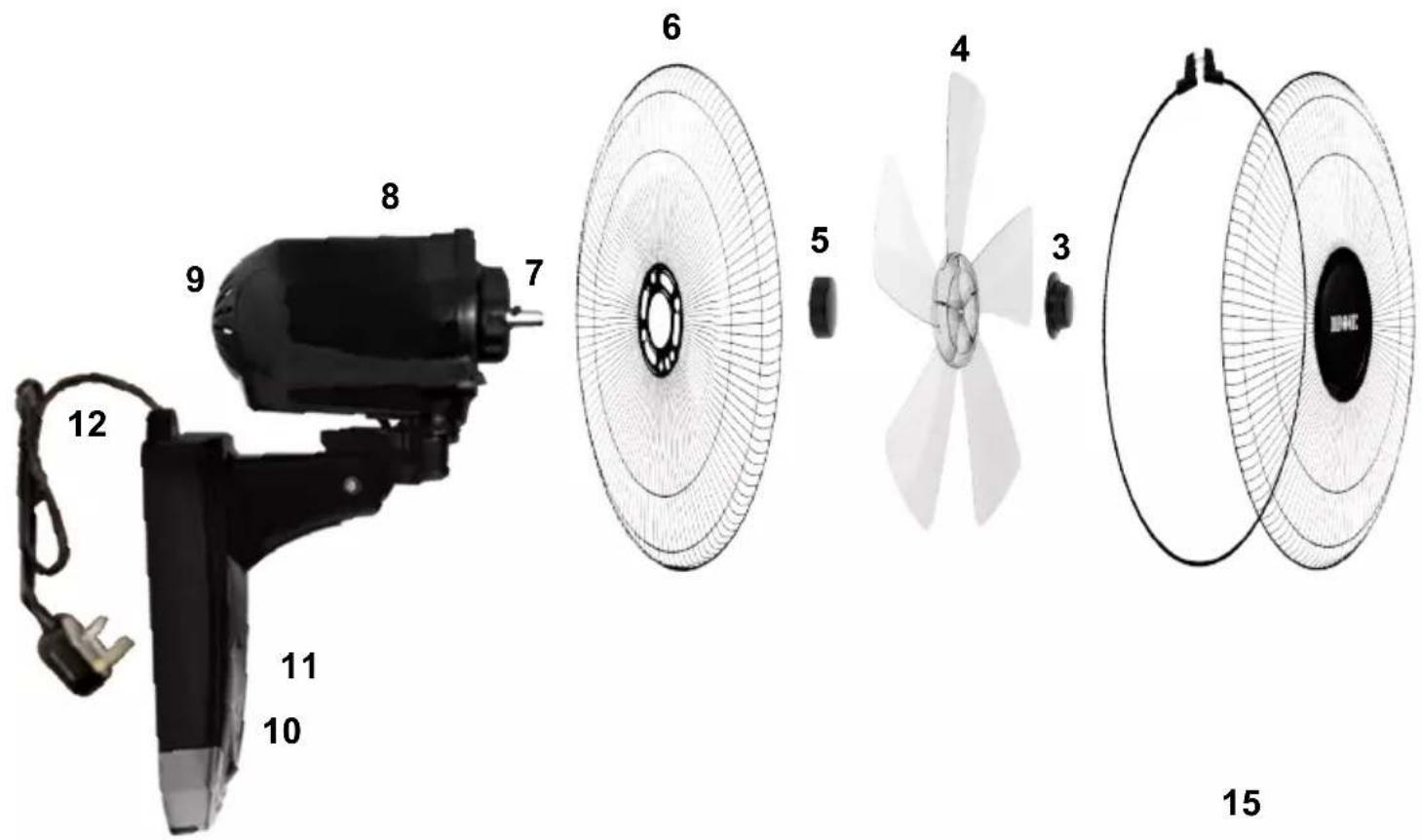

Bestandteile

1. Vorderes Gehäuse
2. Schutzring
3. Verbindung für Propeller
4. Propeller
5. Verbindung für Gehäuse
6. Hinteres Gehäuse
7. Antriebswelle
8. Motor

9. Synchronmotor

10. Ein Aus Schalter

11. Systemsteuerung

12. Kabel
13. Montageplatte
14. Schrauben
15. Fernbedienung

Montage und Benutzung

Bevor Sie mit der Montage beginnen, leeren Sie den Inhalt der Schachtel und stellen Sie sicher, dass alle Teile gemäß der Liste der Ventilatorkomponenten vorhanden sind.

Für die Montage benötigen Sie einen Kreuzschlitzschraubendreher.

1. Zuerst müssen Sie die Gehäuse (1 + 6) von dem Propeller trennen, da diese in der Box mit einem temporären schwarzen Plastikring befestigt sind, so wie die Wandplatte (13) mit einer Schraube zusammengehalten werden. Legen Sie diese beiseite, bis sie gebraucht werden.
2. Legen Sie die Motoreinheit (8 + 9) auf einen Tisch.
3. Entfernen Sie die Schutzschraube vom Propeller und legen Sie ihn beiseite. 4. Setzen Sie das hintere Gehäuse (6) auf die Antriebswelle (7).
4. Setzen Sie die Verbindung für Gehäuse (5) auf und ziehen Sie es fest. 6. Setzen Sie als nächstes den Propeller (4) auf.
5. Setzen Sie das Verbindungsring für den Propeller (3) auf und drehen Sie ihn (gegen den Uhrzeigersinn), um ihn festzuziehen.
6. Setzen Sie das Vordere Gehäuse (1) auf das hintere Gehäuse (6) und befestigen Sie sie mit dem Schutzring (2). Dazu benötigen Sie einen Schraubendreher.
7. Montieren Sie den Ventilator mit der Wandplatte (13) und den Schrauben (14) an der Wand.

Bitte beachten Sie:

- Wenn Sie diesen Ventilator an einer Gipskartonwand installieren, benötigen Sie möglicherweise andere Dübel. Diese sind nicht im Lieferumfang enthalten. Bitte überprüfen und verwenden Sie die richtigen Dübel, um sicherzustellen, dass der Ventilator sicher und fest an der Wand befestigt ist.

- Falls Sie den Ventilator direkt an die Stromversorgung anschließen möchten, sollte die Installation von einem kompetenten und qualifizierten Elektriker durchgeführt werden.

Funktionen

1) Schalten Sie den Ventilator ein, indem Sie den Netzschalter am Bedienfeld drücken. Sie können den Lüfter auch mit der Taste ON / SPEED auf der Fernbedienung einschalten.
2) Stellen Sie die Windgeschwindigkeit des Ventilators durch wiederholtes Drücken der Taste ON / SPEED auf dem Bedienfeld oder der Fernbedienung ein, bis Sie die gewünschte Geschwindigkeit erreicht haben.
3) Wenn Sie den Timer einstellen möchten, drücken Sie die TIMER-Taste, um die Zeit auszuwählen, für die der Vntilator arbeiten soll: 0,5 Std. / 1 Std. / 2 Std. / 4 Std. 4) Um die Oszillation einzuschalten, drücken Sie einfach die OSC-Taste auf der Fernbedienung. Drücken Sie dieselbe Taste erneut, um diese auszuschalten.
5) Um den Ventilator auszuschalten, drücken Sie die AUS-Taste am Geschwindigkeitsregler oder auf der Fernbedienung. 24

Fehlerbehebung

DER PROPELLER FUNKTIONIERT NICHT

- Überprüfen Sie, ob das Netzkabel eingesteckt und der Ventilator eingeschaltet ist.

- Überprüfen Sie, ob das Gehäuse korrekt montiert ist und den Propeller nicht berührt.

Der Ventilator macht beim Starten Geräusche

- Überprüfen Sie, ob der Ventilator richtig zusammengebaut wurde.

- Überprüfen Sie, ob das Gehäuse richtig montiert wurde.

- Stellen Sie sicher, dass das Gehäuse in keiner Weise den Propeller berührt.

Wartung

1. Stellen Sie vor dem Reinigen sicher, dass der Ventilator ausgeschaltet und der Stecker getrennt ist.

2. Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Um den Ventilator sauber zu halten, kann dieser mit einem weichen, feuchten Tuch gereinigt werden. Bei Bedarf können Sie ein mildes Reinigungsmittel verwenden. Wischen Sie das Gerät nach der Reinigung mit einem trockenen Tuch trocken.

3. Verwenden Sie zum Reinigen des Lüfters keinen Alkohol, Scheuermilch, Möbelpolitur oder Bürsten, da dies die Oberfläche des Ventilators beschädigen.

4. Stellen Sie sicher, dass der Ventilator nach der Reinigung vollständig trocken ist, bevor Sie ihn wieder in Betrieb nehmen.

5. Zum Aufbewahren verstauen Sie den Ventilator in einer Box und lagern Sie diese an einem kühlen und trockenen Ort.

Technische Daten

Modell	Voltzahl Frequenz Leistung
FN55 220V 60Hz 60W

Gewährleistung

1 Jahr Gewährleistung von Shine-Mart Ltd, der Markeninhaber von Duronic Produkte.

ZUR BEACHTUNG : DIESE BEDINGUNGEN HABEN KEINE BEEINFLUSSUNG AUF IHRE GESETZLICHE RECHTE ALS VERBRAUCHER

Dieses Produkt wurde unter strengen Qualitätskontrollen hergestellt, und wurde aus hochwertigen Werkstoffen produziert, um ausgezeichnete Leistung und Zuverlässigkeit zu gewährleisten. Sorfern das Produkt korrekt benutzt und gewartet wird, wird eine langlebige Lebensdauer garantiert.

Das Produkt ist für 1 Jahr, ab dem Kaufdatum, gewährleistet. Beim Auftreten eines Schadens, durch schlechten Werkstoffe oder Verarbeitung, sollte das fehlerhafte Produkt an den ursprünglichen Verkäufer zurückgegeben werden. Eine Rückerstättung oder einen Umtausch erfolgt nach Vorschriften des Unternehmens.

Duronic Produkte haben 1 Jahr Gewährleistung unter folgenden Bedingungen :

1. Das Produkt sollte mit dem ursprünglichen Kaufnachweis zurückgegeben werden.
2. Das Produkt sollte unter den Anweisungen und Anleitungen installiert und benutzt worden sein.
3. Die Produkte sind nur für den Hausgebrauch geeignet.
4. Natürliche Abnutzung oder Schäden, böswillige Beschädigung, Missbrauch, unsachgemäße Reparaturen von Verschleißteile sind von der Gewährleistung ausgeschlossen.
5. Shine-Mart Ltd hat keine Verantwortung für indirekte Verluste oder Folgeschäden.
6. Shine-Mart Ltd ist nicht für Wartungsarbeiten zuständig. Diese fallen nicht unter die Gewährleistung.
7. Gültig in der EU

Dieses Produkt ist mit fitted CE geprüfte Typ-F Euro Stecker/BS Stecker ausgestattet Von Shine-Mart Ltd, RM3 8SB importiert

Information über Abfalllagerung für Verbraucher von elektronischen Geräten. Dieses Zeichen auf dem Produkt und/oder auf mitgelieferte Dokumenten zeigt, dass wenn eine Beseitigung erfolgt, diese an Elektro-Altgeräte (WEEE)- Stellen beseitigt werden muss. Für weitere Behandlungen und Weiterverarbeitung der Werkstoffe, dürfen diese WEEE-markierte Produkte nicht mit dem Hausmüll vermischt werden.

Für die korrekte Behandlung, Aufbereitung und Wiederverwendung bitte alle WEEE -markierten Produkte zu Ihren kommunalen Abfallbeseitigungsanlage nehmen. Dort können Sie diese kostenlos abgeben.

Wenn die Beseitigung von Elektro- und Elektronik-Altgeräten richtig beseitigt wird, werden Sie helfen, wertvolle Ressourcen zu gewinnen und mögliche negative Auswirkungen auf Gesundheit und der Umwelt zu vermeiden.
