EC20 - Batterie Fuxtec - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät
Marke	Fuxtec
Modell	EC20
Eingangsspannung	100-240 V~
Frequenz	50-60 Hz
Nennstrom	1 A
Nennleistung	100 W
Ladespannung	40 V==
Ladestrom	2 A
Ladezeit (EP20 2,0 Ah)	70 Min.
Ladezeit (EP40 4,0 Ah)	135 Min.
Ladezeit (EP60 6,0 Ah)	200 Min.
Betriebstemperatur	0 °C bis 40 °C
Gewicht (ohne Akku)	0,9 kg
Schutzklasse	II (doppelte Isolierung)
LED-Anzeigen	Rot dauerhaft (bereit), grün blinkend (Laden), grün dauerhaft (Laden abgeschlossen), rot blinkend (Fehler)
Kompatible Akkutypen	EP20 (40 V/2,0 Ah), EP40 (40 V/4,0 Ah), EP60 (40 V/6,0 Ah)
Wartung	Mit einem Pinsel oder einem trockenen Tuch reinigen; kein Wasser verwenden
Garantie	24 Monate
Sicherheitsfunktionen	Überhitzungsschutz, Abschaltung bei Batteriefehler
Empfohlene Aufbewahrung	Trockener Ort, frostfrei (10-25 °C), Batterie und Ladegerät getrennt

Häufig gestellte Fragen - EC20 Fuxtec

Welche Batterietypen kann ich mit dem Ladegerät EC20 laden?

Das Ladegerät EC20 ist für Fuxtec-Lithium-Ionen-Akkus der EP-Serie ausgelegt: EP20 (40 V/2,0 Ah), EP40 (40 V/4,0 Ah) und EP60 (40 V/6,0 Ah). Verwenden Sie nur Original-Akkus.

Wie erkenne ich, ob der Akku vollständig geladen ist?

Die LED am Ladegerät wechselt von grün blinkend (Laden) zu grün dauerhaft, wenn der Ladevorgang abgeschlossen ist. Das Ladegerät hält dann eine Erhaltungsladung aufrecht.

Was tun, wenn die LED nach dem Einlegen des Akkus rot blinkt?

Dies zeigt einen Fehler an. Die Ursache kann ein zu heißer oder zu kalter Akku sein. Warten Sie, bis er 0-40 °C erreicht. Wenn das Problem weiterhin besteht, reinigen Sie die Kontakte oder wenden Sie sich an eine Fachwerkstatt.

Kann ich das Ladegerät im Freien verwenden?

Nein, das Ladegerät ist nur für den Innenbereich geeignet. Es darf nicht Regen oder Feuchtigkeit ausgesetzt werden.

Wie lange dauert das Laden eines EP20-Akkus?

Für einen vollständig entladenen EP20-Akku (2,0 Ah) beträgt die Ladezeit etwa 70 Minuten.

Wird das Ladegerät während des Ladevorgangs normalerweise warm?

Ja, es ist normal, dass Akku und Ladegerät während des Ladevorgangs leicht warm werden. Achten Sie darauf, sie nicht abzudecken und auf einer harten, sauberen Oberfläche zu platzieren.

Wie pflege ich das Ladegerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie einen Pinsel oder ein trockenes Tuch, um Staub und Schmutz zu entfernen. Verwenden Sie niemals Wasser oder flüssige Reinigungsmittel.

Was tun, wenn der Akku nicht mehr lädt?

Überprüfen Sie zuerst die LED: Wenn sie rot blinkt, beachten Sie die Fehlermeldung. Wenn sie aus bleibt, überprüfen Sie Steckdose und Kabel. Wenn das Problem weiterhin besteht, wenden Sie sich an eine Fachwerkstatt.

Kann ich den Akku nach dem vollständigen Laden am Ladegerät lassen?

Ja, das Ladegerät schaltet nach dem vollständigen Laden in den Erhaltungsmodus (grüne LED leuchtet dauerhaft). Es wird jedoch empfohlen, den Akku nach dem Laden zu entfernen, um unnötigen Verschleiß zu vermeiden.

Wie lagere ich den Akku, wenn ich ihn längere Zeit nicht benutze?

Entladen Sie den Akku teilweise (ca. 30-50 %) und lagern Sie ihn an einem kühlen (10-25 °C) und trockenen Ort. Lagern Sie ihn weder vollständig entladen noch vollständig geladen.

BEDIENUNGSANLEITUNG EC20 Fuxtec

de Originalbetriebsanleitung 2

en Original operating instructions 7

Verwendete Symbole	2
Symbole am Gerät	2
Zu Ihrer Sicherheit	2
Auf einen Blick	4
Technische Daten	4
Gebrauchsanweisung	5
Wartung und Pflege	6
Entsorgungshinweise	6
Gewährleistung	6

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen!

Gerät ist nur zur Verwendung in Räumen geeignet. Gerät nicht dem Regen aussetzen. Elektrowerkzeug und Akkus in trockenen Räumen lagern.

Entsorgungshinweise (siehe Seite 6)!

Schutzklasse II (vollständig isoliert)

Ersatzsicherung

Zu Ihrer Sicherheit

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Vor Gebrauch des Ladegerätes lesen und danach handeln:

• die vorliegende Bedienungsanleitung,
• die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.

Dieses Ladegerät ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen.

Dieses Ladegerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, sofern sie beaufsichtigt oder bezüglich dem sicheren Umgang mit dem Ladegerät eingewiesen wurden und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Ladegerät spielen. Die Reinigung und Wartung des Ladegerätes durch Kinder darf nicht ohne Aufsicht erfolgen.

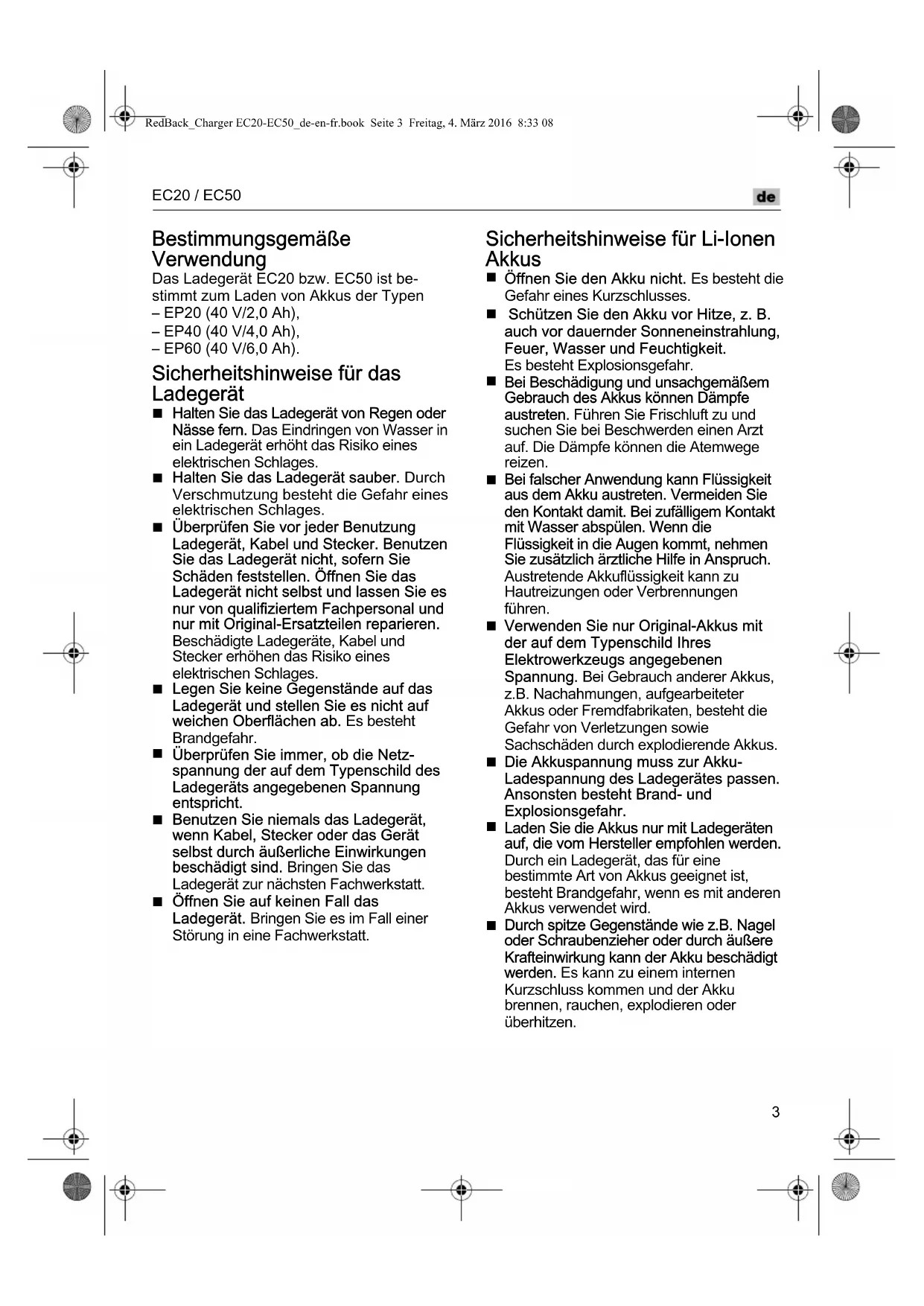

Bestimmungsgemäße Verwendung

Das Ladegerät EC20 bzw. EC50 ist bestimmt zum Laden von Akkus der Typen

- EP20 (40 V/2,0 Ah),

- EP40 (40 V/4,0 Ah),

Sicherheitshinweise für das Ladegerät

■ Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.

■ Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.

Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.

■ Legen Sie keine Gegenstände auf das Ladegerät und stellen Sie es nicht auf weichen Oberflächen ab. Es besteht Brandgefahr.

■ Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Ladegeräts angegebenen Spannung entspricht.

Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fachwerkstatt.

■ Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt.

Sicherheitshinweise für Li-Ionen Akkus

■ Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

■ Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

■ Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

■ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

■ Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus.

■ Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Ansonsten besteht Brand- und Explosionsgefahr.

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

■ Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.

de

EC20 / EC50

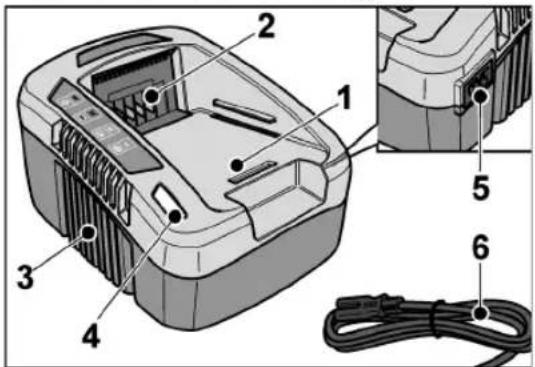

Auf einen Blick

In dieser Anleitung werden verschiedene Ladegeräte beschrieben. Die Darstellung kann im Detail vom erworbenen Ladegerät abweichen.

1 Einschubschacht für Akku
2 Kontakte
3 Lüftungsschlitze
4 LED (Ladezustand/Fehlermeldungen)
5 Anschlussbuchse
6 Netzkabel

Anzeigen der LED:

(4)

leuchtet rot

Ladegerät ist betriebsbereit.

blinkt grün Akku wird geladen.

leuchtet grün

Ladevorgang beendet. Erhaltungsladung.

Siehe „Ladevorgang“.

blinkt rot

• Akku ist zu heiß bzw. zu kalt.
• Akku oder Ladegerät defekt.

Siehe „Fehlermeldungen“.

Technische Daten

Gerät Ladegerät
Typ EC20 EC50
Eingangsspannung		V~	100-240	100-130 200-240
Netzfrequenz Hz 50-60 50-60 50-60
Nennstrom A 1 3 3
Nennleistung W 100 250 250
Ladespannung		V=	40	40	40
Ladestrom		A 2 5 5
Ladezeit (je nach Ladezustand)	EP20	min	70	30	30
	EP40	min	135	60	60
	EP60	min	200	90	90
Betriebstemperatur		°C	0-40
Gewicht (ohne Akku)		kg	0,9	1,2
Schutzklasse			II / ☐

Gebrauchsanweisung

VORSICHT!

• Akkus niemals bei Temperaturen unter 0 °C bzw. über 40 °C laden.
• Akkus nicht in Umgebung mit hoher Luftfeuchtigkeit oder Umgebungs-temperatur laden.
• Akku und Ladegerät während des Ladevorgangs nicht bedecken.

Ladevorgang

VORSICHT!

Nur Originalakkus in das mitgelieferte Ladegerät einsetzen.

HINWEIS

Während des Ladevorgangs erwärmen sich Akku und Ladegerät. Das ist normal!

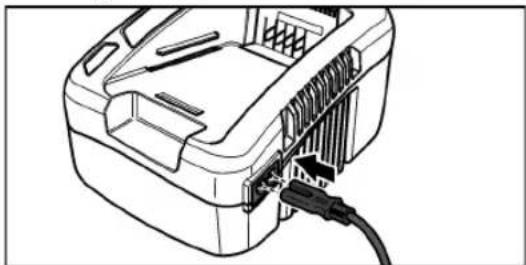

■ Netzkabel in die Abschlussbuchse des Ladegerätes stecken.

■ Netzstecker in die Steckdose einstecken.

Die LED leuchtet rot.

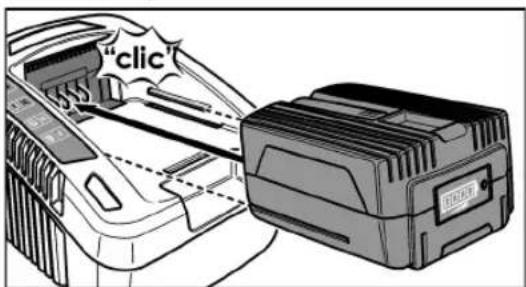

■ Akku vollständig bis zum Einrasten in das Ladegerät einsetzen.

Die LED blinkt grün und der Akku wird geladen.

Wenn der Akku vollgeladen ist, leuchtet die LED grün.

"click"

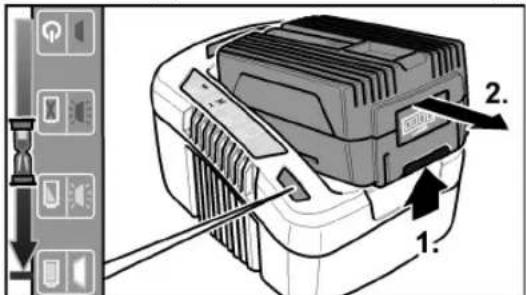

■ Zum Entnehmen die Entriegelungstaste drücken (1.) und Akku herausziehen (2.).

■ Netzstecker ziehen.

Fehlermeldungen

Wenn nach dem Einsetzen des Akkus in das Ladegerät die LED rot blinkt, liegt ein Fehler am Akku oder am Ladegerät vor.

– Der Akku ist zu heiß bzw. zu kalt.

Wenn der Akku die Ladetemperatur (0 °C...40 °C) erreicht hat, beginnt der Ladevorgang.

- Wenn nach längerer Zeit die LED immer noch rot blinkt:

Akku aus dem Ladegerät entnehmen. Kontakte am Ladegerät und am Akku auf Verschmutzung überprüfen, ggf. reinigen. Akku wieder einsetzen. Bei gleicher Anzeige ist der Akku defekt. Akku austauschen oder in einer Fachwerkstatt überprüfen lassen.

- Wenn mit einem anderem Akku ebenfalls diese Fehlermeldung angezeigt wird, liegt ein Defekt am Ladegerät vor. Ladegerät von einer Fachwerkstatt überprüfen lassen.

Hinweise für eine lange Akku-Lebensdauer

Lithium-Ionen-Akkus weisen nicht den bekannten „Memory-Effekt“ auf. Trotzdem sollte ein Akku vor dem Aufladen vollständig entladen werden und der Ladevorgang immer vollständig abgeschlossen werden. Werden die Akkus längere Zeit nicht benutzt, Akkus teilweise geladen und kühl (10-25 °C) lagern.

HINWEIS

Verkürzte Betriebszeiten nach dem Aufladen weisen auf Verschleiß des Akkus hin. Der Akku muss ersetzt werden.

Wartung und Pflege

WARNUNG!

Vor allen Arbeiten Netzstecker ziehen. Kein Wasser oder flüssige Reinigungsmittel verwenden.

Reinigung

■ Schmutz und Staub mit einem Pinsel oder trockenem Lappen vom Gehäuse entfernen.

Lagerung

■ Ladegerät an einem trockenen und frostfreiem Ort (10-25 °C) lagern.
■ Lagern Sie Akku und Ladegerät getrennt voneinander.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Entsorgungshinweise

WARNUNG!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:
- netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers, - akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNUNG!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen.

Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Gewährleistung

Dieses Produkt wurde nach höchsten Qualitätsstandards gefertigt. Bei Erwerb eines Neuprodukts gilt die gesetzliche Gewährleistung von 24 Monaten, beginnend mit dem Verkaufsdatum. Die Gewährleistung erstreckt sich nur auf Mängel, die auf Material- und/oder Herstellungsfehler sowie auf die Nichterfüllung zugesicherter Eigenschaften zurückzuführen sind. Bei Geltendmachung eines Garantieanspruches ist der Orginalverkaufsbeleg mit Verkaufsdatum beizufügen. Reparaturen im rahmen der gestzlichen Gewährleistung dürfen ausschließlich nur von der Fuxtec GmbH vorgenommen werden. Ein Anspruch auf die gesetzliche Gewährleistung besteht nur bei bestimmungsgemäßer Verwendung. Von der Gewährleistung ausgeschlossen sind alle Schäden, die durch folgende Ereignisse hervorgerufen werden:

• Missbrauch, Überlastung oder Vernachlässigung
• gewerblicher Gebrauch (Industrie, Handwerk, Vermietung)
• Reparaturen durch nicht autorisierte Stellen
• Beschädigung durch Fremdeinwirkung, Fremdkörper, Substanzen oder Unfälle.
