Produkttyp	LED-Farbdisplay-Controller
Marke	Hikvision
Modell	DS-D42B01-N
Stromversorgung	100-220 V AC, 50/60 Hz
Leistungsaufnahme	Ca. 100 W (je nach Konfiguration)
Videoeingänge	2 × HDMI, 1 × DVI, 1 × DP, 1 × LAN (Netzwerk)
Videoausgang	1 × HDMI, 16 × RJ45 (Daten), 1 × 3D OUT
Audio	Audioeingang/-ausgang (3,5-mm-Klinke)
Zusätzliche Konnektivität	USB (für Maus/Tastatur/Schlüssel), IR IN, Lichtsensor, 3D-Eingang, Wakeup
Integriertes LCD-Display	Ja, für Systeminformationen (Helligkeit, IP, Quelle)
LED-Anzeigen	Power, Active, Source, USB, SysErr, LinkErr
Steuerung	Drehregler (Helligkeit/Navigation), Tasten Back, Source/Test, Power Up/Down
Hauptfunktionen	LED-Videowand-Management, Quellenumschaltung, Helligkeitseinstellung, Bildtest
Abmessungen (B × H × T)	Ca. 440 × 44 × 200 mm (unbestätigt)
Gewicht	Ca. 2,5 kg (unbestätigt)
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Installation	19-Zoll-Rackmontage (1U) oder auf ebener Fläche
Wartung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten und Aerosole vermeiden
Sicherheit	Überspannungsschutz, austauschbare Sicherung, Erdung erforderlich
Ersatzteile	Ersatzsicherung, Kabel, externes Netzteil (optional)
Reparierbarkeit	Reparatur nur durch qualifiziertes Personal; Hikvision-Support kontaktieren
Allgemeine Informationen	Konform mit CE, WEEE, RoHS; Klasse A

Häufig gestellte Fragen - DS-D42B01-N Hikvision

Wie verbinde ich den Controller mit einer LED-Tafel?

Verwenden Sie die DATA-Anschlüsse (16 RJ45-Ausgänge), um den Controller mit den LED-Displayeinheiten zu verbinden. Konsultieren Sie den Verdrahtungsplan in der Anleitung für die spezifische Konfiguration.

Wie ändere ich die Videoeingangsquelle?

Drücken Sie kurz die Taste SOURCE/TEST, um zwischen den verfügbaren Quellen (HDMI 1, HDMI 2, DVI, DP, LAN) umzuschalten. Das LCD-Display zeigt die aktive Quelle an.

Wie stelle ich die Helligkeit des Displays ein?

Drehen Sie im Normalmodus den Drehregler nach links oder rechts, um die Helligkeit anzupassen. Im Menümodus dient der Drehregler zur Navigation.

Was tun, wenn das LCD-Display 'Kein Signal' anzeigt?

Überprüfen Sie, ob die Videoquelle eingeschaltet und korrekt angeschlossen ist. Stellen Sie sicher, dass das Kabel in gutem Zustand ist. Versuchen Sie, die Quelle mit der Taste SOURCE/TEST zu wechseln.

Wie setze ich den Controller zurück?

Trennen Sie die Stromversorgung für 30 Sekunden und schließen Sie sie wieder an. Für einen Werksreset halten Sie die Taste BACK 10 Sekunden lang gedrückt, bis das Entsperrmenü erscheint, und folgen Sie dann den Anweisungen.

Kann ich eine USB-Maus zur Menünavigation verwenden?

Ja, schließen Sie eine USB-Maus an den USB-Anschluss des Controllers an. Sie können dann die Maus verwenden, um mit dem auf dem Bildschirm angezeigten Menü zu interagieren.

Wie aktualisiere ich die Firmware des Controllers?

Laden Sie die neueste Firmware von der Hikvision-Website herunter. Kopieren Sie die Datei auf einen USB-Stick, der mit FAT32 formatiert ist, stecken Sie ihn in den USB-Anschluss und folgen Sie dem Update-Vorgang im Systemmenü.

Wird der Controller normal heiß?

Ja, eine gewisse Wärmeentwicklung ist normal. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind und halten Sie einen Freiraum von mindestens 20 cm um das Gerät ein.

Wie aktiviere ich das Gerät zum ersten Mal?

Schließen Sie die Stromversorgung an und verwenden Sie dann die Hikvision-Client-Software auf einem PC, der mit demselben Netzwerk verbunden ist. Geben Sie die Standard-IP-Adresse ein (oder finden Sie sie auf dem LCD-Display) und legen Sie ein Passwort für die Aktivierung fest.

Welche Kabel werden für große Entfernungen empfohlen?

Verwenden Sie für HDMI/DVI-Signale hochwertige Kabel mit einer maximalen Länge von 15 m. Für größere Entfernungen verwenden Sie Repeater oder HDMI-über-Ethernet-Konverter. Für DATA-Verbindungen (RJ45) beträgt die maximale Länge 100 m.

BEDIENUNGSANLEITUNG DS-D42B01-N Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist Eigentum der Hangzhou Hikvision Digital Technology Co., Ltd. oder ihrer Tochtergesellschaen (im Folgenden als „Hikvision“ bezeichnet) und sie darf ohne vorherige schriliche Genehmigung von Hikvision weder ganz noch teilweise reproduziert, geändert, übersetzt oder verteilt werden. Sofern hier nicht ausdrücklich anders angegeben, bietet Hikvision keine ausdrücklichen oder implizierten Garanen, Gewährleistungen oder Darstellungen bezüglich der Bedienungsanleitung und der darin enthaltenen Informaonen.

Hinweise zu dieser Bedienungsanleitung

Die Bedienungsanleitung beinhaltet Anleitungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme, Abbildungen und alle sonsgen Informaonen dienen nur der Beschreibung und Erklärung. Die Änderung der in der Bedienungsanleitung enthaltenen Informaonen ist aufgrund von Firmware-Aktualisierungen oder aus anderen Gründen vorbehalten. Die neueste Version dieser Bedienungsanleitung nden Sie auf der Hikvision-Website (hps://www.hikvision.com).

Bie verwenden Sie diese Bedienungsanleitung unter Anleitung und Unterstützung von Fachleuten, die für den Support des Produkts geschult sind.

Markenzeichen

• HIKVISION und andere Marken und Logos von Hikvision sind das Eigentum von Hikvision in verschiedenen Ländern.
• Andere hier erwähnte Marken und Logos sind Eigentum ihrer jeweiligen Inhaber.
• HDMI Die Begrie HDMI und HDMI High-Denion Mulmedia Interface sowie das HDMI-Logo sind Handelsnamen oder eingetragene Markenzeichen der HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Haungsausschluss

DIESE BEDIENUNGSANLEITUNG UND DAS BESCHRIEBENE PRODUKT MIT SEINER HARDWARE, SOFTWARE UND FIRMWARE WERDEN, SOWEIT GESETZLICH ZULÄSSIG, IN DER „VORLIEGENDEN FORM“ UND MIT „ALLEN FEHLERN UND IRRTÜMERN“ BEREITGESTELLT. HIKVISION Ü BERNIMMT KEINE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE MARKTGÄNGIGKEIT, ZUFRIEDENSTELLENDE QUALITÄT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. DIE NUTZUNG DES PRODUKTS DURCH SIE ERFOLGT AUF IHRE EIGENE GEFAHR. IN KEINEM FALL IST HIKVISION IHNEN GEGENÜ BER HAFTBAR FÜR BESONDERE, ZUFÄLLIGE, DIREKTE ODER INDIREKTE SCHÄDEN, EINSCHLIESSLICH, JEDOCH NICHT DARAFB BESCHRÄNKT, VERLUST VON GESCHÄFTSGEWINNEN, GESCHÄFTSUNTERBRECHUNG, DATENVERLUST, SYSTEMBESCHÄDIGUNG, VERLUST VON DOKUMENTATIONEN, SEI ES AUFGRUND VON VERTRAGSBRUCH, UNERLAUBTER HANDLUNG (EINSCHLIESSLICH FAHRLÄSSIGKEIT), PRODUKTHAFTUNG ODER ANDERWEITIG, IN VERBINDUNG MIT DER VERWENDUNG DIESES PRODUKTS, SELBST WENN HIKVISION Ü BER DIE MÖ GLICHKEIT DERARTIGER SCHÄDEN ODER VERLUSTE INFORMIERT WAR.

SIE ERKENNEN AN, DASS DIE NATUR DES INTERNETS DAMIT VERBUNDENE SICHERHEITSRISIKEN BEINHALTET. HIKVISION Ü BERNIMMT KEINE VERANTWORTUNG FÜR ANORMALEN BETRIEB, DATENVERLUST ODER ANDERE SCHÄDEN, DIE SICH AUS CYBERANGRIFFEN, HACKERANGRIFFEN, VIRUSINFEKTION ODER ANDEREN SICHERHEITSRISIKEN IM INTERNET ERGEBEN. HIKVISION WIRD JEDOCH BEI BEDARF ZEITNAH TECHNISCHEN SUPPORT LEISTEN.

SIE STIMMEN ZU, DIESES PRODUKT IN ÜBEREINSTIMMUNG MIT ALLEN GELTENDEN GESETZEN ZU VERWENDEN, UND SIE SIND ALLEIN DAFÜ R VERANTWORTLICH, DASS IHRE VERWENDUNG GEGEN KEINE GELTENDEN GESETZE VERSTÖ BT. INSBESONDERE SIND SIE DAFÜ R VERANTWORTLICH, DIESES PRODUKT SO ZU VERWENDEN, DASS DIE RECHTE DRITTER NICHT VERLETZT WERDEN, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF VERÖ FFENTLICHUNGSRECHTE, DIE RECHTE AN GEISTIGEM EIGENTUM ODER DEN DATENSCHUTZ UND ANDERE PERSÖ NLICHKEITSRECHTE. SIE DÜRFEN DIESES PRODUKT NICHT FÜR VERBOTENE ENDANWENDUNGEN VERWENDEN, EINSCHLIESSLICH DER ENTWICKLUNG ODER HERSTELLUNG VON MASSENVERNICHTUNGSWAFFEN, DER ENTWICKLUNG ODER HERSTELLUNG CHEMISCHER ODER BIOLOGISCHER WAFFEN, JEGLICHER AKTIVITÄTEN IM ZUSAMMENHANG MIT EINEM NUKLEAREN SPRENGKÖ RPER ODER UNSICHEREN NUKLEAREN BRENNSTOFFKREISLAUF BZW. ZUR UNTERSTÜ TZUNG VON MENSCHENRECHTSVERLETZUNGEN.

IM FALL VON WIDERSPRÜ CHEN ZWISCHEN DIESER BEDIENUNGSANLEITUNG UND GELTENDEM RECHT IST LETZTERES MASSGEBLICH.

Behördliche Informaonen

EU-Konformitätserklärung

Dieses Produkt und – gegebenenfalls – das mitgelieferte Zubehör tragen das „CE“-Kennzeichen und entsprechen daher den anwendbaren harmonisierten europäischen Normen, die in der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU aufgeführt sind.

2012/19/EU (Elektroaltgeräte-Richtlinie): Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden. Für korrektes Recycling geben Sie dieses Produkt an Ihren örtlichen Fachhändler zurück oder entsorgen Sie es an einer der Sammelstellen. Für weitere Informaonen siehe: www.recyclethis.info

2006/66/EC (Batterierichtlinie): Dieses Produkt enthält eine Batterie, die innerhalb der Europäischen Union nicht mit dem Hausmüll entsorgt werden darf. Siehe Produktdokumentaon für spezische Hinweise zu Baerien.

Die Baerie ist mit diesem Symbol gekennzeichnet, das zusätzlich die Buchstaben Cd für Cadmium, Pb für Blei oder Hg für Quecksilber enthalten kann. Für korrektes Recycling geben Sie die Baerie an Ihren örtlichen Fachhändler zurück oder entsorgen Sie sie an einer der Sammelstellen. Für weitere Informaonen siehe: www.recyclethis.info

Sicherheitshinweis

Lesen Sie die Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt verwenden und installieren.

Warnungen und Sicherheitshinweise:

• Dies ist ein Produkt der Klasse A und es kann Funkstörungen verursachen. In diesem Fall kann vom Nutzer verlangt werden, angemessene Maßnahmen zu ergreifen.
• Bei der Verwendung des Produkts müssen die elektrischen Sicherheitsbesimmungen des Landes oder der Region strikt eingehalten werden.
• Das Gerät vor tropfenden oder spritzenden Flüssigkeiten schützen. Auf dem Gerät dürfen keine mit Flüssigkeit gefüllten Objekte, wie z. B. Vasen, abgestellt werden.
• ACHTUNG: Um die Feuergefahr zu verringern, ersetzen Sie Sicherungen nur durch Sicherungen des gleichen Typs und der gleichen Leistung.
• ACHTUNG: Zweipolige/Neutral-Sicherung. Nach dem Ansprechen der Sicherung können Teile des Geräts, die unter Spannung bleiben, bei der Wartung eine Gefahr darstellen.
• Das Gerät muss an eine geerdete Netzsteckdose angeschlossen werden.
• Achten Sie auf die korrekte Verkabelung der Klemmen für den Anschluss an ein Wechselstromnetz.

- weist auf eine gefährliche Spannung hin, die externe Verkabelung muss von einer Fachkra vorgenommen werden.

- Das Gerät wurde, falls erforderlich, für den Anschluss an ein IT-Stromverteilungssystem angepasst.

- Das Gerät ist nicht für den Einsatz an Orten geeignet, an denen sich wahrscheinlich Kinder aualten.

- ACHTUNG: Bei Austausch der Batterie durch einen falschen Typ besteht Explosionsgefahr.

- Unsachgemäßer Austausch einer Baerie durch einen falschen Typ kann eine Schutzvorrichtung umgehen (z. B. bei einigen Lithium-Baerietypen).

- Baerien nicht durch Verbrennen, in einem heißen Ofen oder Zerkleinern oder Zerschneiden entsorgen. Das kann zu einer Explosion führen.

- Bewahren Sie Baerien nicht in einer Umgebung mit extrem hoher Temperatur auf. Das kann zu einer Explosion oder zum Auslaufen von enlammbarer Flüssigkeit oder Gas führen.

- Setzen Sie Batterien keinem extrem niedrigen Ludruck aus. Das kann zu einer Explosion oder zum Auslaufen von enlambarer Flüssigkeit oder Gas führen.

- Entsorgen Sie verbrauchte Baerien entsprechend der Anleitung.

- Stellen Sie keine offenen Flammen (wie brennende Kerzen) auf dem Gerät ab.

- Die Belüftung darf nicht durch Abdecken der Lüungsönungen mit Gegenständen behindert werden, wie z. B. Zeitungen, Tischdecken, Vorhänge usw. Die Ö nungen dürfen niemals dadurch blockiert werden, indem das Gerät auf ein Bett, Sofa, einen Teppich oder eine ähnliche Oberäche gestellt wird.

- Halten Sie einen Mindestabstand von 20 cm um das Gerät herum ein, um ausreichende Belüung zu gewährleisten.

- Der USB-Anschluss des Geräts wird nur zum Anschluss einer Maus, einer Tastatur oder eines USB-Flash-Laufwerks verwendet.

- Das Gerät ist nicht für den Einsatz an Orten geeignet, an denen sich wahrscheinlich Kinder aufhalten.

- Installieren Sie das Gerät gemäß den Anweisungen in diesem Handbuch.

- Um Verletzungen zu vermeiden, muss dieses Gerät gemäß der Installaonsanleitung sicher in einem Schrank installiert werden.

- Halten Sie Körperteile von den Lüerügeln fern. Unterbrechen Sie die Stromversorgung während der Wartung.

- Halten Sie das Gerät aufrecht, wenn Sie es umsetzen oder verwenden.

Ü berblick

Der LED-Vollfarb-Display-Controller kann mit Vollfarb-Displaygeräten verwendet werden, um eine nahtlose Videowand in beliebigen Abmessungen zu erhalten. Er ist für Konferenzräume, Studios, Fitnessstudios, Flughäfen, Banken, Werbung, Heimkinos usw. geeignet.

Anschluss

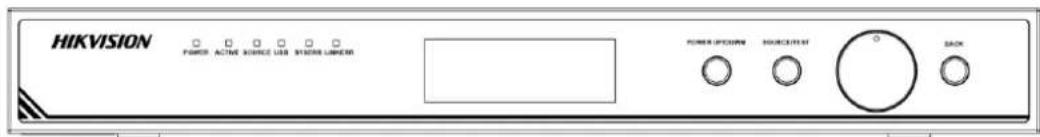

Die Anschlüsse des LED-Display-Controllers können je nach Modell variieren. Die folgenden Abbildungen dienen nur der Veranschaulichung.

Statusanzeige	Beschreibung	Statusanzeige	Beschreibung
POWER	Betriebsanzeige	ACTIVE	Akve Statusanzeige
SOURCE	Signalquellen-Statusanzeige	USB	USB-Anzeige
SYSERR	Systemfehleranzeige	LINKERR	Verknüpfungsfehleranzeige
LCD-Bildschirm	Anzeigedaten wie Helligkeit, Geräte-IP,Eingangs-/Ausgangsauösung, Signalquellentyp,Menüsperrstatus	Drehknopf	Normalmodus (nicht Menümodus):Nach rechts/links drehen, um die HelligkeiteinzustellenMenümodus: Nach rechts/links drehen, um einen Menüpunkt auszuwählen; drücken, um das nächste Menü auszuwählen oder aufzurufen
BACK	Gedrückt halten: Menüsperre aueben und drücken, um den Menümodus aufzurufenKurz drücken: Rückkehr in das vorherige Menü oder das Hauptmenü	SOURCE/TEST	Gedrückt halten: Bildtestmodus aufrufenKurz drücken: Signalquelle umschalten
POWERUP/DOWN	Gedrückt halten: Gerät in den Standby-Modus versetzenKurz drücken: Gerät aufwecken	——	——

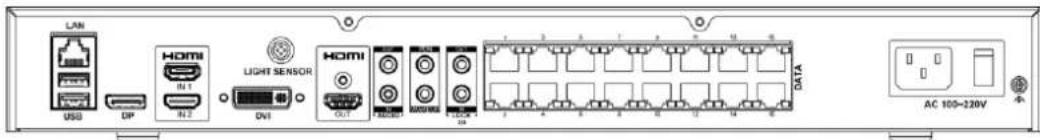

Anschluss	Beschreibung	Anschluss	Beschreibung	Anschluss	Beschreibung
LAN	Netzwerksignaleingang	USB	USB-Anschluss	DP	DP-Anschluss
HDMI IN 1/IN 2	HDMI-Signaleingang 1/Eingang 2	LIGHT SENSOR	Anschluss für Lichtsensoren	DVI	DVI-Anschluss.
HDMI OUT	HDMI-Signalausgang	AUDIO IN/OUT	Audioeingang/-ausgang	IR IN	Infrarot-Eingang
WAKEUP	Wakeup-Anschluss	3D OUT	3D-Signalausgang	3D IN	3D-Signaleingang
DATA	16 Netzwerkausgänge	Strom	110 bis 220 V/AC	— —	— —

Akvierung und Anmeldung

Starten Sie den Client und akvieren Sie das gewünschte Gerät mit Passwort. Navigieren Sie in das Anmeldemenü und geben Sie IP-Adresse, Portnummer, Benutzername und Passwort ein, um sich anzumelden.
