NÁVOD NA OBSLUHU DS-D42B01-N Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Všetky práva vyhradené.

Táto príručka je majetkom spoločnos Hangzhou Hikvision Digital Technology Co., Ltd. alebo jej pridružených spoločnos (d'alej len „spoločnosť Hikvision“) a bez predchádzajúceho písomného povolenia spoločnos Hikvision sa nemôže žiadnym spôsobom reprodukovať, meniť, prekladať ani distribuovať, čiastočne ani úplne. Pokiaľ nie je v tomto dokumente výslovne uvedené inak, spoločnosť Hikvision neposkytuje žiadne záruky, garancie ani vyhlásenia, výslovné ani predpokladané, týkajúce sa príručky a akýchkol’vek informácií v nej obsiahnutých.

Informácie o tomto návode

Návod obsahuje pokyny na používanie a spravovanie produktu. Obrázky, grafy, nákresy a všetky d'alšie informácie, ktoré sú v ňom uvedené, slúžia len na opis a vysvetlenie. Informácie uvedené v návode sa môžu zmeniť bez predchádzajúceho upozornenia v dôsledku aktualizácií rmvéru alebo iných pričin. Najnovšiu verziu tohto návodu nájdete na webovej stránke spoločnos Hikvision (hps://www.hikvision.com). Používajte tento návod v súlade s pokynmi a radami odborníkov, ktorí sú vyškolení na obsluhu produktu.

Ochranné známky

• HIKVISION a iné ochranné známky a logá spoločnos Hikvision sú vlastníctvom spoločnos Hikvision v rôznych jurisdikciách.
• Iné ochranné známky a logá sú vlastníctvom príslušných majitelov.
• HDMI Výrazy HDMI a HDMI High-Denion Mulmedia Interface a logo HDMI sú ochrannými známkami alebo registrovanými ochrannými známkami spoločnos HDMI Licensing Administrator, Inc. v Spojených štátoch a iných krajinách.

Odmietnue zodpovednos

V MAXIMÁLNOM MOŽNOM ROZSAHU, KTORÝ POVOLUJÚ PRÍSLUŠNÉ PRÁVNE PREDPISY, SA TÁTO PRÍRUČKA A OPÍSANÝ PRODUKT SPOLU S JEHO HARDVÉROM, SOFTVÉROM A FIRMVÉROM, DODÁVAJÚ V STAVE „AKO SÚ“ A „SO VŠETKÝMI PORUCHAMI A CHYBAMI“. SPOLOČNOST HIKVISION NEPOSKYTUJE ŽIADNE VÝSLOVNÉ ANI PREDPOKLADANÉ ZÁRUKY, OKREM INÉHO VRÁTANE ZÁRUKY PREDAJNOSTI, USPOKOJIVEJ KVALITY ALEBO VHODNOSTI NA KONKRÉTNY ÚČEL. POUŽÍVANIE PRODUKTU JE NA VAŠE VLASTNÉ RIZIKO. SPOLOČNOST HIKVISION V ŽIADNOM PRÍPADE NENESIE ZODPOVEDNOST ŽA ŽIADNE OSOBITNÉ, NÁSLEDNÉ, NÁHODNÉ ALEBO NEPRIAME ŠKODY, OKREM INÉHO VRÁTANE ŠKÓD Z UŠLÉHO PODNIKATELSKÉHO ZISKU, PRERUŠENIA PODNIKANIA, STRATY ÚDAJOV, POŠKODENIA SYSTÉMOV ALEBO STRATY DOKUMENTÁCIE, ČI UŽ NA ZÁKLADE PORUŠENIA ZMLUVY, PREČINU (VRÁTANE NEDBALOSTI), ZODPOVEDNOSTI ZA PRODUKT ALEBO INAK V SÚVISLOSTI S POUŽÍVANÍM PRODUKTU, A TO ANI V PRÍPADE, AK BOLA SPOLOČNOST HIKVISION UPOZORNENÁ NA MOŽNOST TAKÝCHTO ŠKÓD. UZNÁVATE, ŽE POVAHA INTERNETU UMOŽNUJE INHERENTNÉ BEZPEČNOSTNÉ RIZIKÁ A SPOLOČNOST HIKVISION NENESIE ŽIADNU ZODPOVEDNOST ŽA NEŠTANDARDNÚ PREVÁDZKU, ÚNIK OSOBNÝCH ÚDAJOV ANI ZA INÉ ŠKODY V DÔSLEDKU KYBERNETICKÉHO ÚTOKU, HAKERSKÉHO Ú TOKU, VŘUSOVEJ INFEKCIE ALEBO INÝCH BEZPEČNOSTNÝCH RIZÍK SIETE INTERNET; V PRÍPADE POTREBY VŠAK SPOLOČNOST HIKVISION POSKYTNE VČASNÚ TECHNICKÚ PODPORU.

SÚHLASÍTE S POUŽÍVANÍM TOHTO PRODUKTU V SÚLADE SO VŠETKÝMI PRÍSLUŠNÝMI ZÁKONMI A NESIETE VÝHRADNÚ ZODPOVEDNOST ŽA ZABEZPEČENIE, ABY VAŠE POUŽÍVANIE BOLO V SÚLADE S PRÍSLUŠNÝMI ZÁKONMI. STE OBZVLÁŠŤ ZODPOVEDNÍ ZA POUŽÍVANIE TOHTO PRODUKTU SPÕSOBOM, KTORÝ NEPORUŠUJE PRÁVA TRETÍCH STRÁN, OKREM INÉHO PRÁVA PUBLICITY, PRÁVA DUŠEVNÉHO VLASTNÍCTVA, PRÁVA NA OCHRANU Ú DAJOV A INÉ PRÁVA NA OCHRANU SÚKROMIA. TENTO PRODUKT NESMIETE POUŽÍVAŤ NA ŽIADNE ZAKÁZANÉ ÚČELY VRÁTANE VÝVOJA ALEBO VÝROBY ZBRANÍ HROMADNÉHO NIČENIA, VÝVOJA ALEBO VÝROBY CHEMICKÝCH ALEBO BIOLOGICKÝCH ZBRANÍ, AKÝCHKOL’VEK AKTIVÍT V SÚVISLOSTI S AKOUKOL’VEK JADROVOU VÝBUŠNINOU ALEBO NEBEZPEČNÝM CYKLOM JADROVÉHO PALIVA, ALEBO NA PODPORU ZNEUŽÍVANIA L’UDSKÝCH PRÁV.

V PRÍPADE AKÉHOKOL’VEK NESÚLADU MEDZI TOUTO PRÍRUČKOU A PRÍSLUŠNÝMI PRÁVNYMI PREDPISMI MAJÚ PREDNOST PRÍSLUŠNÉ PRÁVNE PREDPISY.

Regulačné informácie

Vyhlásenie o súlade s predpismi EÚ

Ak je to relevantné, tento výrobok a dodané príslušenstvo sú takisto označené značkou „CE“, także sú v súlade s príslušnými harmonizovanými európskymi normami uvedenými v smernici o elektromagneckej kompatibilite 2014/30/EÚ , smernici o níkom napá2014/35/EU a smernici o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach 2011/65/EÚ. 2012/19/EÚ (smernica o odpade z elektrických a elektronických zariadení): Produkty označené týmto symbolom sa v rámci Európskej únie nesmú likvidovať spolu s netriedeným komunálnym odpadom. Po zakúpeníekvivalentného nového zariadenia zrecyklujte produkt tým, že ho odovzdáte miestnemu dodávatelovi alebo ho zlikvidujete na určených zberných miestach. ďalšie informácie nájdete na lokalite: www.recyclethis.info 2006/66/ES (smernica o batériách): Tento produkt obsahuje batériu, ktorá sa v rámci Európskej únie nesmie likvidovať spolu s netriedeným komunálnym odpadom. Konkrétne informácie o batérii nájdete v dokumentácii produktu. Batéria je označená týmto symbolom, ktorý môže obsahovať písmená označujúce obsah kadmia (Cd), olova (Pb) alebo ortu (Hg). Zrecyklujte batériu tým, že ju odovzdáte dodávatelovi alebo ju zlikvidujete na určenom zbernom mieste. ďalšie informácie nájdete na lokalite: www.recyclethis.info

Bezpečnostné pokyny

Pred používaním a inštaláciou produktu si musíte pozorne prečítať eto bezpečnostné pokyny.

Upozornenia a výstrahy:

• Toto je produkt triedy A a môže spôsobovať rádiové rušenie, pričom v takom prípade sa od používateľa môže vyžadovať, aby prijal primerané opatrenia.
• Pri používaní produktu je potrebné, aby ste dôsledne dodržiavali elektroinštalačné bezpečnostné predpisy platné na celoštátnej a regionálnej úrovni.
• Zariadenie nesmie byť vystavené kvapkajúcim ani striekajúcim kvapalinám a na zariadenie sa nesmú umiestňovať žiadne predmety naplnené kvapalinou, napríklad vázy.
• VÝSTRAHA: S cieľom znížit’ riziko požiaru vymeňte poistku len sa poistku rovnakého typu a parametrov.
• VÝSTRAHA: Dvojpólové/neutrálné istenie poistkou. Po rozpojení poistky môžu niektoré časti zariadenie, ktoré zostanú napájané, predstavovat' nebezpečenstvo počas údržby.
• Zariadenie musíbyť pripojené k uzemnenej sietovej zásuvke.
• Zaiste správne zapojenie koncoviek pri pripojení k prívodu striedavého sietového napájania.
• označuje nebezpečnú kabeláž pod napätím a pri pripájaní externej kabeláže ku koncovkám musí inštaláciu vykonať kvalikovaná osoba.
• Zariadenie bolo navrhnuté tak, aby sa v prípade potreby dalo upravit na pripojenie k IT systému rozvodu napájania.
• Toto zariadenie nie je vhodné na používanie na miestach, na których sa môžu vyskytovať de.
• VÝSTRAHA: Riziko výbuchu v prípade výmeny batérie za nesprávny typ.
• Pri nevhodnej výmene batérie za nesprávny typ sa môže deakvovať bezpečnostný prvok (napríklad pri niektorých typoch líových batéríj).
• Batériu nevkladajte do ohňa alebo horúcej rúry ani ju mechanicky nedrvte ani nerežte, pretože by to mohlo spôsobit výbuch.
• Batériu nenechávajte v prostredí s mimoriadne vysokou teplotou, čo môže viest' k výbuchu alebo úniku horľavých kvapalín alebo plynov.
• Batériu nevystavujte mimoriadne nízkemu tlaku vzduchu, čo môže viest' k výbuchu alebo úniku horľavých kvapalín alebo plynov.
• Použité batérie zlikvidujte podľa príslušných pokynov.
• Na zariadenie sa nesmú umiestňovať žiadne zdroje otvoreného ohňa, napríklad zapálené sviečky.
• Aby nedošlo k narušeniu venlácie, nezakrývajte venlačné otvory predmetmi, napríklad novinami, obrusmi, závesmi atd. Otvory nesmú byt nikdy blokované tým, že sa zariadenia umiestní na postel, pohovku, koberec alebo iný podobný povrch.
• Na zabezpečenie dostatočného vetrania udržiavajte okolo zariadenia volný priestor minimálne do vzdialenos 20 cm.
• Port USB na zariadení slúži len na pripojenie myši, klávesnice alebo USB klúča.
• Toto zariadenie nie je vhodné na používanie na miestach, na których sa môžu vyskytovať de.
• Zariadenie nainštalujte podľa pokynov v tejto príručke.
• Aby sa predišlo zraneniu, musí byť zariadenie bezpečne nainštalované v skrinke podľa inštalačných pokynov.
• Nedotýkajte sa časťami teľa lopaek venlátora. Pri vykonávaní údržby odpojte zdroj napájania.
• Pri presúvaní alebo používaní zariadenia dodržiavajte rozsah 90°.

Prehl'ad

Ovládač plnofarebného displeja LED sa môže používať s plnofarebnými zobrazovacími jednotkami na vytvorenie spojitej video steny akýchkol’vek rozmerov. Možno ho použiť v konferenčnej miestnos, štúdiu, telocvični, na lesku, v banke, ako reklamnú plochu, domáce kino atd’.

Rozhranie

Rozhrania ovládača displeja LED sa môžu líšit v závislos od modelu produktu. Nasledujúce údaje sú len na ilustračné účely.

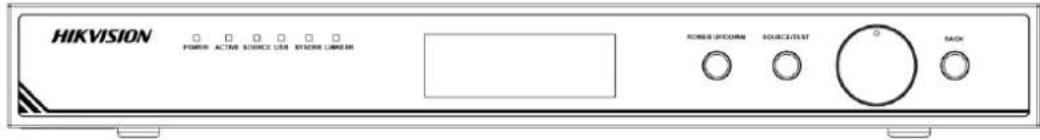

HIKVISION POWER ACTIVE SCIENCE USB HISTORY COLDERS POWER OFFICUM SOURCE TEST BACK

Indikátor	Popis	Indikátor	Popis
POWER	Indikátor napájania	ACTIVE	Indikátor akvneho stavu
SOURCE	Indikátor stavu zdroja signálu	USB	Indikátor USB
SYSERR	Indikátor chyby systému	LINKERR	Indikátor chyby pripojenia
LCD panel	Zobrazujú sa informácie ako jas, adresa IP zariadenia, rozlíšenie vstupu/výstupu, typ zdroja signálu, stav uzamknua ponuky	Gombík	Normálny režim (nie režim ponuky): otočením doprava/doľava sa nastavuje jasRežim ponuky: otočením doprava/doľava sa vyberie položka ponuky, stlačením sa akvuje položka alebo sa vstúpi do nasledujúcej ponuky
BACK	Dlhé stlačenie: odomkne sa zámok ponuky a stlačením gombíka sa prejde do režimu ponukyKrátké stlačenie: návrat na predchádzajúcu ponuku alebo do hlavnej ponuky	SOURCE/TEST	Dlhé stlačenie: spustenie režimu testovania obrazuKrátké stlačenie: prepnue zdroja signálu
POWER UP/DOWN	Dlhé stlačenie: prepnue zariadenia do režimu spánkuKrátké stlačenie: prebudenie zariadenia	——	——

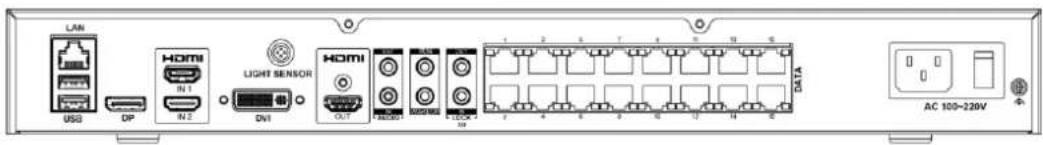

LAN USB DP HDMI N1 N2 DVI LIGHT SENSOR HDMI N17 HDMI N20 DATA AC 100-220V

Rozhranie	Popis	Rozhranie	Popis	Rozhranie	Popis
LAN	Vstup sieťového signálu	USB	Rozhranie USB	DP	Rozhranie DP
HDMI IN 1/IN 2	Vstup 1/vstup 2 signálu HDMI	LIGHT SENSOR	Rozhranie snímača osvetlenia	DVI	Rozhranie DVI
HDMI OUT	Výstup signálu HDMI	AUDIO IN/OUT	Vstup/výstup zvuku	IR IN	Infračervený vstup
WAKEUP	Rozhranie na prebudenie systému	3D OUT	Výstup 3D signálu	3D IN	Vstup 3D signálu
DATA	16 výstupov sieťových portov	Napájanie	110 až 220 V stried. prúd	— —	— —

Akvácia a prihlásenie

Spuste klienta a akvujte požadované zariadenie pomocou hesla. Prejdite do prihlasovacieho rozhrania a prihláste sa zadaním adresy IP, čísla portu, mena používateľa a hesla.
