DS-D42B01-N - Monitor Hikvision - Manual de utilizare gratuit

Tip produs	Controler display LED color
Marcă	Hikvision
Model	DS-D42B01-N
Alimentare	100-220 V CA, 50/60 Hz
Consum electric	Aproximativ 100 W (în funcție de configurație)
Intrări video	2 × HDMI, 1 × DVI, 1 × DP, 1 × LAN (rețea)
Ieșire video	1 × HDMI, 16 × RJ45 (Data), 1 × 3D OUT
Audio	Intrare/ieșire audio (mufă 3,5 mm)
Conectivitate suplimentară	USB (pentru mouse/tastatură/cheie), IR IN, senzor de lumină, intrare 3D, Wakeup
Afișaj LCD integrat	Da, pentru informații sistem (luminozitate, IP, sursă)
Indicatoare LED	Power, Active, Source, USB, SysErr, LinkErr
Control	Rotiță rotativă (luminozitate/navigare), butoane Back, Source/Test, Power Up/Down
Funcții principale	Gestionare perete video LED, comutare surse, reglare luminozitate, test imagine
Dimensiuni (L × Î × P)	Aproximativ 440 × 44 × 200 mm (neconfirmat)
Greutate	Aproximativ 2,5 kg (neconfirmat)
Temperatură de funcționare	0 °C până la 40 °C
Umiditate de funcționare	10 % până la 90 % (fără condensare)
Instalare	Montare în rack 19 inch (1U) sau pe suprafață plană
Întreținere	Curățați cu o cârpă moale și uscată; evitați lichidele și aerosolii
Siguranță	Protecție împotriva supratensiunilor, siguranță înlocuibilă, împământare obligatorie
Piese de schimb	Siguranță de rezervă, cabluri, alimentare externă (opțional)
Reparabilitate	Reparație numai de către personal calificat; contactați suportul Hikvision
Informații generale	Conform CE, DEEE, RoHS; clasa A

Întrebări frecvente - DS-D42B01-N Hikvision

Cum se conectează controlerul la un panou LED?

Utilizați porturile DATA (16 ieșiri RJ45) pentru a conecta controlerul la unitățile de afișare LED. Consultați schema de cablare din manual pentru configurația specifică.

Cum se schimbă sursa de intrare video?

Apăsați scurt butonul SOURCE/TEST pentru a comuta între sursele disponibile (HDMI 1, HDMI 2, DVI, DP, LAN). Ecranul LCD afișează sursa activă.

Cum se reglează luminozitatea afișajului?

În modul normal, rotiți rotița rotativă spre stânga sau dreapta pentru a ajusta luminozitatea. În modul meniu, rotița servește la navigare.

Ce trebuie făcut dacă ecranul LCD afișează 'No Signal'?

Verificați dacă sursa video este pornită și conectată corect. Asigurați-vă că cablul este în stare bună. Încercați să schimbați sursa cu butonul SOURCE/TEST.

Cum se resetează controlerul?

Deconectați alimentarea timp de 30 de secunde, apoi reconectați. Pentru o resetare din fabrică, țineți apăsat butonul BACK timp de 10 secunde până când apare meniul de deblocare, apoi urmați instrucțiunile.

Pot folosi un mouse USB pentru a naviga în meniu?

Da, conectați un mouse USB la portul USB al controlerului. Veți putea folosi mouse-ul pentru a interacționa cu meniul afișat pe ecran.

Cum se actualizează firmware-ul controlerului?

Descărcați cel mai recent firmware de pe site-ul Hikvision. Copiați fișierul pe o memorie USB formatată FAT32, introduceți-o în portul USB, apoi urmați procedura de actualizare din meniul sistem.

Controlerul se încălzește în mod normal?

Da, o anumită căldură este normală. Asigurați-vă că orificiile de ventilație nu sunt obstrucționate și respectați un spațiu liber de cel puțin 20 cm în jurul dispozitivului.

Cum se activează dispozitivul pentru prima dată?

Conectați alimentarea, apoi utilizați software-ul client Hikvision pe un PC conectat la aceeași rețea. Introduceți adresa IP implicită (sau găsiți-o pe ecranul LCD) și setați o parolă pentru activare.

Care sunt cablurile recomandate pentru distanțe lungi?

Pentru semnalele HDMI/DVI, utilizați cabluri de calitate superioară cu o lungime maximă de 15 m. Dincolo de aceasta, utilizați repetoare sau convertoare HDMI pe Ethernet. Pentru legăturile DATA (RJ45), lungimea maximă este de 100 m.

MANUAL DE UTILIZARE DS-D42B01-N Hikvision

Acest manual este proprietatea Hangzhou Hikvision Digital Technology Co., Ltd. sau a lialelor sale ( în connuare numite „Hikvision”) și nu poate reprodus, schimbat, tradus sau distribuit, parțial sau integral, prin orice mijloace, fără permisiunea prealabilă scrisă din partea Hikvision. Cu excepția cazului în care se specică alel în prezentul document, Hikvision nu oferă nicio reprezentare sau garan ie expresă sau implicită, în ceea ce privește Manualul sau alte informații conținute în acest document.

Despre acest manual

Manualul include instrucțiunile pentru ulizarea și gesonarea produsului. Fotograile, gracele și imaginile, precum și celelalte informații expuse în connuare sunt prezente exclusiv în scop descripv și explicav. Informațiile din Manual pot modicate fără nocare, ca urmare a actualizărilor de rmware sau din alte move. Vă rugăm să găsiți cea mai recentă versiune a acestui manual pe site-ul web Hikvision (hps://www.hikvision.com).

Vă rugăm să ulizați acest manual cu îndrumarea și asistența profesionișlor instruiți în asistența pentru acest produs.

Mărcile comerciale

• HIKVISION și alte mărci comerciale și sigle ale Hikvision reprezintă proprietatea Hikvision în diferite jurisdicții.
• Alte mărci comerciale și logo-uri men ionate reprezintă proprietatea de inătorilor resepcvi.

- HDMI Termenii HDMI și HDMI Interfață mulmedia de înaltă deniție și Logo-ul HDMI sunt mărci comerciale sau mărci comerciale înregistrate ale administratorul de licențe HDMI, Inc. în Statele Unite și în alte țări.

Declinarea răspunderii legale

ÎN LIMITA LEGII APLICABILE, ACEST MANUAL și PRODUSUL DESCRIS, ÎMPREUNĂ CU HARDWARE-UL, SOFTWARE-UL și FIRMWARE-UL AFERENTE, SUNT OFERITE „AșA CUM SUNT” și „CU TOATE DEFEC IUNILE și ERORILE”. HIKVISION NU OFERA NICIO GARANTIE, NICI IN MOD EXPRES SI NICI IMPLICIT, IN CEEA CE PRIVESTE INCLUSIV, DAR FARA LIMITARE LA COMERCIABILITATEA, CALITATEA SATISFĂCĂTOARE, SAU UTILITATEA PENTRU UN ANUMIT SCOP. DVS. VEȚI UTILIZA ACEST PRODUS PE PROPRIUL DVS. RISC. ÎN NICIUN CAZ, HIKVISION NU VA FI RĂSPUNZĂTOARE FA ă DE DVS. PENTRU ORICE DAUNE INDIRECTE, INCIDENTALE, SPECIALE, DAUNE PENTRU PIERDEREA PROFITULUI, INTRERUPEREA AFACERII SAU PIERDEREA DE DATE, DEFECTAREA SISTEMELOR SAU PIERDEREA DOCUMENTA IEI, PE BAZA ÎNCĂLCĂRII CONTRACTULUI, UNEI INFRAC IUNI (INCLUSIV NEGLIJEN Ă), RĂSPUNDEREA PENTRU PRODUSE SAU PRINTR-UN ALT MOD LEGAT DE UTILIZAREA PRODUSULUI, CHIAR DACĂ HIKVISION A FOST INFORMATĂ ÎN PREALABIL DESPRE POSIBILITATEA APARI IEI UNOR ASTFEL DE DAUNE SAU PIERDERI.

SUNTEȚI DE ACORD CĂ INTERNETUL, PRIN NATURA SA, PRESUPUNE RISCURI INERENTE CU PRIVIRE LA SECURITATE, IAR HIKVISION NU ÎȘI ASUMĂ NICIO RESPONSABILITATE PENTRU OPERARE NESATISFACATOARE, ABATERI PRIVIND CONFIDENTIALITATEA SAU ALTE DAUNE REZULTATE ÎN URMA UNUI ATAC CIBERNETIC, ATAC AL HACKERILOR, INFECTII CU VIRUȘI SAU ALTOR RISCURI PRIVIND SECURITATEA PE INTERNET; CU TOATE ACESTEA, HIKVISION VA OFERI SUPORT TEHNIC ÎN TIMP UTIL, DACĂ ESTE NECESAR.

SUNTE I DE ACORD SĂ UTILIZA I ACEST PRODUS ÎN CONFORMITATE CU TOATE LEGILE APLICABILE, DEVENIND RESPONSABIL PENTRU UTILIZAREA ÎN CONFORMITATECU LEGEA APLICABILĂ. SUNTE I, DE ASEMENEA, RESPONSABIL PENTRU UTILIZAREA ACESTUI PRODUS FĂRĂ A ÎNCĂLCA DREPTURILE TER ILOR, INCLUSIV, DAR FĂRĂ A SE LIMITA LA DREPTURILE PUBLICITĂ II, DREPTURILE DE PROPRIETATE INTELECTUALĂ SAU DREPTUL LA PROTEC IA DATELOR și ALTE DREPTURI PRIVATE. NU UTILIZA I ACEST PRODUS PENTRU UTILIZĂRI FINALE INTERZISE, INCLUSIV DEZVOLTAREA SAU PRODUC IA DE ARME DE DISTRUGERE ÎN MASĂ, DEZVOLTAREA SAU PRODUC IA DE ARME CHIMICE SAU BIOLOGICE, ACTIVITĂ I LEGATE DE ORICE EXPLOZIBIL NUCLEAR SAU CICLU DE COMBUSTIBIL NUCLEAR CARE AR PRODUCE LIPSĂ DE SIGURAN Ă SAU ÎN SPRIJINUL ABUZURILOR ASUPRA DREPTURILOR OMULUI.

ÎN EVENTUALITATEA UNUI CONFLICT ÎNTRE ACEST MANUAL și LEGISLA IA APLICABILĂ, VA AVEA PRIORITATE ULTIMA DINTRE ACESTEA.

Informații de reglementare

Declaratia de conformitate UE

Acest produs și - după caz - accesoriiile furnizate sunt marcate „CE” și respectă, prin urmare, standardele europene armonizate aplicabile, enumerate în conformitate cu Direcva 2014/30/UE (Direcva EMC), Direcva 2014/35/UE (LVD), Directiva 2011/65/UE – ROHS.

2012/19/UE (Directiva WEEE): Produsele marcate cu acest simbol nu pot fi eliminate ca deșeu municipal nesortat în Uniunea Europeană. Pentru o reciclare adecvată, returnați acest produs furnizorului dvs. local la achiziționarea unui nou echipament echivalent sau eliminați-l în punctele de colectare indicate. Pentru mai multe informații, consultați: www.recyclethis.info

2006/66/CE (Directiva pentru baterii): Acest produs conține o baterie care nu poate fi eliminată ca deșeu municipal nesortat în Uniunea Europeană. Consultați documentația produsului pentru informații specice cu privire la baterie. Bateria este marcată cu acest simbol, care poate include litere pentru a indica substanțele cadmiu (Cd), plumb (Pb) sau mercur (Hg). Pentru o reciclare adecvată, returnați bateria furnizorului dvs. sau la un punct de colectare adecvat. Pentru mai multe informații, consultați: www.recyclethis.info

Instrucțiuni de siguranță

Înainte de a uliza și instala produsul, trebuie să citi cu atenție instrucțiunile de siguranță.

Averzări și atenționări:

• Acesta este un produs din clasa A și poate cauza interferențe radio, caz în care utilizatorul va trebui să ia măsurile adecvate.
• În ulizarea produsului, trebuie să respectați cu strictețe reglementările de siguranță electrică naționale și regionale.
• Echipamentul nu trebuie să e expus la picurare sau la stropire, astfel că niciun obiect umplut cu lichide, cum ar vazele, nu trebuie să fie plasat pe echipament.
• ATENTIE: Pentru a reduce riscul de incendii, înlocuiti siguranțele doar cu siguranțe de același p și de același amperaj.
• ATENTIE: Siguranțe pe ambele re/pe rul de nul. După funcționarea siguranței, piesele echipamentului care rămân alimentate pot reprezenta un pericol în mpul lucrărilor de service.
• Echipamentul trebuie să e conectat la o ieșire a unei prize cu împământare.
• Asigurați conectarea corectă a terminalelor pentru conectarea la o rețea de curent alternav.
• indică pericol real, iar cablajul extern conectat la terminale necesită instalarea de către o persoană instruită.
• Echipamentul a fost proiectat și modicat, în caz de necesitate, pentru conectarea la un sistem de distribuție a energiei electrice IT.
• Acest echipament nu este potrivit pentru utilizarea în locuri unde este posibil să fie prezenți copiii.
• ATENTIE: Există risc de explozie dacă bateria este înlocuită cu una de un p incorrect.
• Înlocuirea bateriei cu una de un p incorrect poate cauza anularea protecției (de exemplu, anumite baterii de p liu).
• Nu aruncați bateria în foc sau într-un cuptor fierbinte și nu zdrobiți mecanic sau tăiați bateria. Aceasta poate exploda.
• Nu lăsați bateria într-un mediu cu o temperatură extrem de ridicată, deoarece acest lucru poate duce la explozie sau la scurgerea de lichid sau gaze inamabile.
• Nu expuneți bateria la presiune atmosferică extrem de joasă, care poate duce la explozie sau la scurgerea de lichid sau gaze inamabile.
• Casați bateriile folosite conform instructiunilor.
• Nu plasați pe echipament surse de flacără deschisă, cum ar lumânări aprinse.
• Ventilația nu va împiedicată prin acoperirea orificiilor de venlație cu arcole, cum ar ziare, fețe de masă, perdele etc. Deschiderile nu vor niciodată blocate, prin plasarea echipamentului pe un pat, o canapea, un covor sau o altă suprafață asemănătoare.
• Păstrați o distanță minimă de 20 cm în jurul echipamentului pentru o venlație sucientă.
• Portul USB al echipamentului este utilizat doar pentru conectarea la un mouse, o tastatură sau o unitate flash USB.
• Acest echipament nu este potrivit pentru utilizarea în locuri unde este posibil să fie prezenți copiii.
• Instalati echipamentul conform instructiunilor din acest manual.
• Pentru a preveni rănirea, acest echipament trebuie să e instalat sigur în dulap, în conformitate cu instructiunile de instalare.
• Păstrați părțile corpului departe de lamele venlatorului. Deconectați sursa de alimentare înainte de a efectua operațiuni de service.
• Stati la 90° atunci când deplasați sau ulizați echipamentul.

Prezentare generală

Controlerul de așare full-color LED poate ulizat cu unitățile de așare full-color pentru a realiza un perete video fără sudură în orice dimensiune. Poate ulizat în sala de ședințe, studio, sală de gimnască, aeroport, bancă, publicitate, cinema de familie etc.

Interfață

Interfețele controllerului de așare LED pot varia în funcție de modelul produsului. Următoarele cifre sunt doar cu scop ilustrativ.

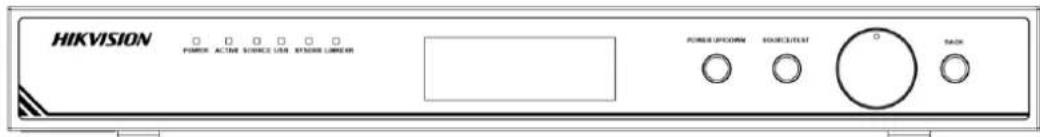

Indicator	Descriere	Indicator	Descriere
POWER	Indicator alimentare	ACTIVE	Indicator de stare acvă
SOURCE	Indicator de stare a sursei de semnal	USB	Indicator USB
SYSERR	Indicator eroare de sistem	LINKERR	Indicator eroare de legătură
Panou LCD	Aşează informații precum luminozitatea, IP-ul dispozivului, rezoluția de intrare/ieșire, pul sursei de semnal, starea de blocare a meniului	Buton rotav	Mod Normal (nu modul Meniu): roți dreapta/stânga pentru a regla luminozitateaMod meniu: roți dreapta/stânga pentru a selecta elementul de meniu; apăsați pentru a selecta sau a intra în meniul următor
BACK	Apăsați lung: deblocați meniul de blocare și apăsați butonul pentru a intra în modul de meniuApăsați scurt: înapoi la meniul anterior sau la meniul principal	SOURCE/TEST	Apăsați lung: intrați în modul de testare a imaginiiApăsați scurt: comutați sursa de semnal
POWER UP/DOWN	Apăsați lung: puneți dispozivul în stare de repausApăsați scurt: treziți dispozivul	——	——

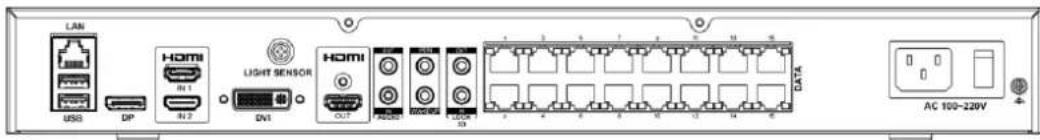

Interfață	Descriere	Interfață	Descriere	Interfață	Descriere
LAN	Intrare semnal de rețea	USB	Interfață USB	DP	Interfață DP
HDMI IN 1/IN 2	Intrare semnal HDMI 1/intrare 2	LIGHT SENSOR	Interfață senzor de lumină	DVI	Interfață DVI
HDMI OUT	Ieșire semnal HDMI	AUDIO IN/OUT	Intrare/ieșire audio	IR IN	Intrare infraroșu
WAKEUP	Interfață trezire	3D OUT	Ieșire semnal 3D	3D IN	Intrare semnal 3D
DATA	Ieșire port de rețea 16	Putere	de la 110 până la 220 V c.a.	— —	— —

Acvare și autencare

Rulați clientul și acvați dispozivul dorit utilizând parola. Accesați interfața de conectare și introduceți adresa IP, nr. portului, numele de utilizator și parola pentru a vă conecta.
