Produkttyp	Kompressor
Marke	Prowork
Modell	EURO 2200-1
Versorgungsspannung	230 V - 50 Hz
Motorleistung	1,5 kW / 2 PS
Drehzahl	2850 min⁻¹
Betriebsdruck	8 bar
Behälterkapazität	24 L
Theoretische Ansaugleistung	210 L/min
Schallleistungspegel	97 dB(A)
Schalldruckpegel	87 dB(A)
Schutzart	IP 20
Gewicht	31 kg
Motorenöltyp	SAE 15W/40 oder gleichwertig
Hauptfunktionen	Druckluftversorgung für Werkzeuge, Reifenfüllen, Spritzlackierung
Wartung und Reinigung	Ölwechsel alle 500 h, Luftfilterreinigung alle 300 h, tägliches Ablassen von Kondenswasser
Sicherheit	Sicherheitsventil, Manometerschalter, Überlastschutz
Im Lieferumfang enthaltenes Zubehör	Räder, Gummipuffer, Luftfilter
Ersatzteile und Reparierbarkeit	Ersatzteile über den Kundendienst erhältlich; geben Sie Typ, Artikelnummer und Teile-Nr. an
Garantie	2 Jahre

Häufig gestellte Fragen - EURO 2200-1 Prowork

Wie lässt sich das Kondenswasser aus dem Behälter ablassen?

Öffnen Sie das Ablassventil unter dem Behälter täglich, um das Kondenswasser abzulassen.

Welches Öl soll für den Kompressor verwendet werden?

Verwenden Sie ein Öl SAE 15W/40 oder gleichwertig.

Wie wechselt man das Öl des Kompressors?

Trennen Sie das Gerät vom Netz, lassen Sie den Druck ab, schrauben Sie dann die Ölablassschraube heraus. Füllen Sie neues Öl bis zum angegebenen Stand im Schauglas.

Wann sollte der Luftfilter gereinigt werden?

Reinigen Sie den Luftfilter alle 300 Betriebsstunden mit Waschbenzin.

Was ist der maximale Betriebsdruck?

Der maximale Druck beträgt 8 bar. Das Sicherheitsventil ist auf diesen Druck eingestellt.

Warum startet der Kompressor nicht?

Mögliche Ursachen: zu hohe Netzspannung, zu hohe Umgebungstemperatur, unzureichende Belüftung, defekte Ventile oder zu niedriger Ölstand. Lassen Sie ihn abkühlen, bevor Sie es erneut versuchen.

Wie stellt man den Ausgangsdruck ein?

Verwenden Sie den Druckminderer (5) am Bedienfeld. Drehen Sie ihn, um den Druck zu erhöhen oder zu verringern, ablesbar am Manometer (4).

Was tun bei Überhitzung des Kompressors?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Überprüfen Sie die Belüftung, den Ölstand und reinigen Sie den Luftfilter. Vermeiden Sie den Kontakt mit heißen Teilen.

Wo erhält man Ersatzteile?

Kontaktieren Sie den Kundendienst. Halten Sie den Gerätetyp, die Artikelnummer und die Teilenummer bereit.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 2 Jahre ab Gefahrenübergang oder Übernahme durch den Kunden.

BEDIENUNGSANLEITUNG EURO 2200-1 Prowork

Art.-Nr.: 40.072.53 I.-Nr.: 01054

PROWORK

EURO 2200-1

©Seite 4 - 7

Page 8 - 11

©Page 12 - 15

⑫Blz. 16 - 19

©Página 20 - 23

©Página 24 - 27

⑧Sldan 28 - 31

Sive 32 - 35

©Stronie 36 - 39

©nΣελίδα 40 - 43

①Pagina 44 - 47

RK/NSide 48 - 51

©Odal 52 - 55

@Strana 56 - 59

Strani 60 - 63

⊕Stranice 64 - 67

Gebrauchsanweisung beachten!

Warnung vor elektrischer Spannung

Beware of hazardous electrical voltage

Warnung vor heißen Tellen

Allgemeine Sicherheits- hinweise

Achtung! Beim Gebrauch dieses Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1. Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich ergibt Unfallgefahr
2. Berücksichtigen Sie Umgebungseinflüsse
3. Setzen Sie den Kompressor nicht dem Regen aus. Benützen Sie den Kompressor nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beteuchtung. Benützen Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
4. Schützen Sie sich vor elektrischem Schlag
5. Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.
6. Halten Sie Kinder fern! – Lassen Sie andere Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie von Ihrem
7. Bewahren Sie Ihren Kompressor sicher auf – Der unbenutzte Kompressor sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar aufbewahrt werden.
8. Überlasten Sie Ihren Kompressor nicht – Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
9. Tragen Sie geeignete Arbeitskleidung

10. Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummlhandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

11. Benützen Sie eine Schutzbrille

12. Verwenden Sie eine Alemmaske bei stauberzeugenden Arbeiten.
13. Zweckentfremden Sie nicht das Kabel
    – Ziehen Sie den Kompressor nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
14. Überdehnen Sie nicht Ihren Standbereich
15. Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.
16. Pflegen Sie Ihren Kompressor mit Sorgfalt
17. Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.
18. Ziehen Sie den Netzstecker – Bei Nichtgebrauch, vor der Wartung.
19. Lassen Sie keine Werkzeugschlüssel stecken
20. Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind
21. Vermeiden Sie unbeabsichtigten Anlauf – Vergewissem Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
22. Verlängerungskabel im Freien
23. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
24. Seien Sie stets aufmerksam – Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind.
25. Kontrollieren Sie Ihren Kompressor auf Beschädigungen
26. Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Telle sorgfältig

auf ihre einwandfreie und bestimmungsgemäße. Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt.

1. Achtung!
   – Zu Ihrer eigenen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben worden. Der Gebrauch anderer als der in der Bedienungsanleitung oder Im Katalog empfohlenen Elnsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsfahr für Sie bedeuten.
2. Reparaturen nur vom Elektrofachmann
   Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andemfalls können Unfälle für den Betrelber entstehen.
3. Schließen Sie die Staubabsaug-Einrichtung an – Wenn Vorrichtungen zum Anschluß von Staubabsaugelnrichtungen vorhanden sind, überzeugen Sie sich, daß diese angeschlossen und benutzt werden.
4. Geräusch
   Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schallschutzmassnahmen für den Bedienenden erforderlich. Bewahren Sie die Sicherheitshinweise gut auf.

Vor Inbetriebnahme lesen Sie bitte die Anleitung sorgfältig durch!

Technische Daten
Netzanschluß 230 V - 50 Hz
Motorleistung kW/PS 1,5 / 2
Kompressor-Drehzahl min ^-1	2850
Betriebsdruck bar 8
Druckbehältervolumen (in Liter) 24
Theo. Ansaugleistung l/min. 210
Schalleistungspegel LWA in dB (A) 97
Schalldruckpegel LPA in dB (A) 87
Schutzart IP 20
Gerätegewicht in kg 31

Hinweise zur Aufstellung

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
  ●Vor Inbetriebnahme muß der Ölstand in der Kompressor-pumpe kontrolliert werden.
  ●Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.
  ●Lange Luftleitung und lange Zuleitungen (Verlängerungen) sind zu vermeiden.
  ●Auf trockene und staubfreie Ansaugluft achten.
  ●Den Kompressor nicht in einem feuchten oder naßen Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5° / 40°C) betrieben werden. Im Raum dürfen sich kein Staub, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, wo mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

Sicherheitshinweise zum Arbeiten mit Druckluft und Farbspritzen

Verdichter und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder Explosionen führen können. Beim Lösen der Schlauchkupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.

Bei Arbeiten mit der Ausblas-pistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen.

Sicherheitshinweise beim Farbspritzen beachten!

• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 21° C verarbeiten.
  ●Lacke und Lösungsmittel nicht erwärmen.
• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.
  ●Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu tragen.

D

• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar.
  ●Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden bzw. betrieben werden.
  ●Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich.
  ●Der Arbeitsraum muß größer als 30 m ^2 sein und es muß ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizebehörde beachten.
  ●In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).

Betrieb von Druckbehältern nach Druckbehälterverordnung

1. Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
2. Die Aufsichtsbehörde kann im Einzelfall erforderliche Überwachungsmaßnahmen anordnen.
3. Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.
4. Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z. B. Rost zu kontrollieren.

Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.

Zur Inbetriebnahme

Montage der Laufräder:

Die beiliegenden Laufräder müssen entsprechend der Zeichnung 1 montiert werden

Montage des Gummipuffers: Der beiliegende Gummipuffer muß entsprechend der Zeichnung 2 am Stützfuß montiert werden.

Austausch Ölverschluß und Montage Luftfilter:

Entfernen Sie mit einem Schraubenzleher den Deckel der Öleinfüllöffnung und setzen Sie den beiliegenden Verschlußstopfen (2) in die Öleinfüllöffnung.

Schrauben Sie den Luftfilter (1) in die seitliche Bohrung der Kom- pressorpumpe.

Elektrischer Anschluß:

Der Kompressor ist mit einer Netzleitung mit Schutz- kontaktstecker ausgerüstet. Dieser kann an jeder Schutz- kontaktsteckdose 230V \~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden. Lange Zuleitungen, sowie

Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter 0°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

Erklärung der Druckluftarmatur

1 Druckschalter
2 Sicherheitsventil
3 Manometer (ablesen des
Kesseldrucks)
4 Manometer (eingestellter Druck kann abgelesen werden)
5 Druckminderer

(Druckeinstellung)

6 Ein / Aus - Schalter

Wartung und Pflege

●Kondenswasser:

Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (Bodenseite des Druckbehälters) abzulassen.

●Sicherheitsventil:

Das Sicherheitsventil ist auf höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen.

- Ölstand regelmäßig

kontrollieren:

Der Ölstand muß im Schauglas zwischen dem roten Ölstandskontrollpunkt und dem oberen Rand des Schauglases sichtbar sein. Ölwechsel: Empfohlenes Öl: SAE 15W/40 oder gleichwertiges Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufüllen.

-Ölwechsel:

Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Ölablaßschraube an der Verdichterpumpe herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht vollständig herausläuft empfehlen wir den Kompressor ein wenig zu nelgen.

Das Altöl entsorgen Sie bei einer entsprechenden

Annahmestelle für Altöl.

Ist das Öl herausgelaufen, drehen Sie die Ölablaß-schraube / Schauglas wieder ein.

Füllen Sie das neue Öl ein, bis der Ölstand im Schauglas den roten Punkt erreicht hat. An- schließend setzen Sie den Öl- einfüllstopfen wieder ein..

1 Filter

2 Öleinfüllstopfen
3 Olablaßschraube
4 Schauglas

●Reinigung des Ansaugfilters

Der Ansaugfilter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter verhindert die Leistung des Kompressors erheblich. Der Filter kann entsprechend Bild 3 entnommen werden. Filter mit Waschbenzin auswaschen und wieder einsetzen.

Achtung! Warten Sie bis der

Verdichter vollständig

abgekühlt ist!

Verbrennungsgefahr!

Druckschalter-

einstellung

Der Druckschalter ist werkseitig eingestellt.

Einschaltdruck ca. 5 bar

Ausschaltdruck 8 bar

Mögliche Ausfall-

ursachen

welche zu einer Überlastung des Motors und damit zum Ansprechen des Überlastschutzes führen:

●Zu hohe Netzspannung
●Zu hohe Umgebungs-
temperaturen und unge- nügende Luftzufuhr
●Defekte Verdichterventile oder undichtes Rückschlagventil
- Ölstand minimal, Pleuellager schwergängig
Wechselstrommotoren nach der Abkühlpause wieder einschalten. Vermeiden Sie das Berühren von heißen Aggregatteilen und Rohrleitungen.

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben

gemacht werden:

●Typ des Gerätes
- Artikelnummer des Gerätes
●Ident-Nummer des Gerätes
●Ersatzteil-Nummer des erforderlichen Ersatzteils

GB

Paineilmakojeistoselitys

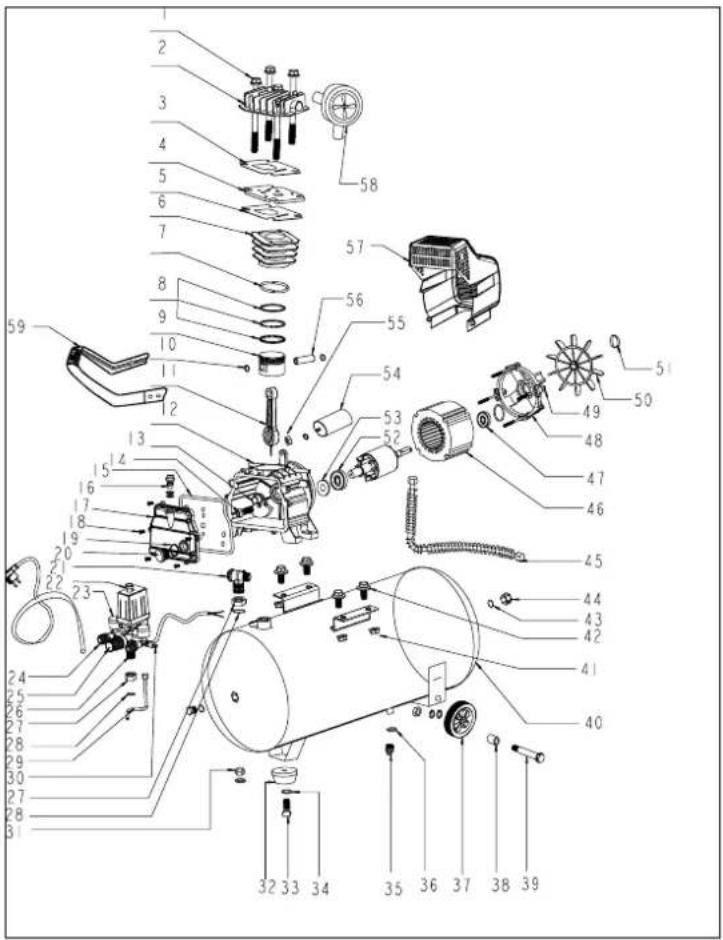

Ersatzteilzeichnung Euro 2200-1 Art.-Nr.: 40.072.53 I.-Nr.: 01054

Ersatzteilliste Euro 2200-1
Art.-Nr.: 40.072.53 I.-Nr.: 01054

Pos.	Bezeichnung Ersatzteil-Nr.
1	Sechskantschraube M8 40.072.50.07.001
2	Zylinderkopf 40.072.50.07.002
3	Zylinderkopfdichtung 40.072.50.07.003
4	Ventilplatte 40.072.50.07.004
5	Ventilplattendichtung 40.072.50.07.005
6	Zylinder 40.072.50.07.006
7	Zylinderdichtung 40.072.50.07.007
8	Kolbenringset
9	Kolben 40.072.50.07.009
10	Sicherungsring 40.072.50.07.010
11	Pleuel 40.072.50.07.011
12	Kurbelwellengehäuse 40.072.50.07.012
13	Kurbelwelle 40.072.50.07.013
14	Inbusschraube M8 (links Gewinde)	40.072.50.07.014
15	Gummidichtung	40.072.50.07.015
16	Öleinfüllschraube	40.072.50.07.016
17	Kurbelgehäusedeckel	40.072.50.07.017
18	Schraube M6	40.072.50.07.018
19	Ölsichtglas-Dichtung	40.072.50.07.019
20	Ölsichtglas	40.072.50.07.020
21	Rückschlagventil	40.072.50.07.021
22	Drückschalter	40.072.50.07.022
23	Manometer	40.072.50.07.023
24	Schnellkupplungen	40.072.50.07.024
25	Drückregler 40.072.50.07.025
26	Verteiler	40.072.50.07.026
27	Gegenmutter R 1/2"	40.072.50.07.027
28	Dichtring ∅18x2,4	40.072.50.07.028
29	Enlüftungsleitung	40.072.50.07.029
30	Sicherheitsventil	40.072.50.07.030
31	Mutter M8	40.072.50.07.031
32	Gummifuß	40.072.50.07.032
33	Sechskantschraube M8 40.072.50.07.033
34	Unterlegscheibe	40.072.50.07.034
35	Ablassschraube	40.072.50.07.035
36	Dichtring ∅17x2,5	40.072.50.07.036
37	Rad	40.072.50.07.037
38	Buchse	40.072.50.07.038
39	Radbefestigungsschraube M10	40.072.50.07.039
40	Behälter	40.072.50.07.040

Ersatzteilliste Euro 2200-1
Art.-Nr.: 40.072.53 I.-Nr.: 01054

Pos.	Bezeichnung Ersatzteil-Nr.
41	Sicherungsmutter M8 40.072.50.07.041
42	Sicherungsschraube M8 40.072.50.07.042
43	Dichtring 18x2,4 40.072.50.07.043
44	Stopfen R 1/2" 40.072.50.07.044
45	Druckleitung 40.072.50.07.045
46	Stator 40.072.50.07.046
47	Kugellager 6203 40.072.50.07.047
48	Motorflansch 40.072.50.07.048
49	Schraube M5 40.072.50.07.049
50	Lütterrad 40.072.50.07.050
51	Sicherungsring 40.072.50.07.051
52	Kugellager 6204 40.072.50.07.052
53	Dichtring 40.072.50.07.053
54	Kondensator 40.072.50.07.054
55	Mutter M8	40.072.50.07.055
56	Kolbenbolzen	40.072.50.07.056
57	Motorabdeckung	40.072.50.07.057
58	Lüftfilter	40.072.50.07.058
59	Schubbügel	40.072.50.07.059

71

©EG Konformitätserklärung

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

EN 60204-1; EN 60335-1; EN 1012-1; EN 50081-1; EN 50081-2; EN 55014; EN 55014-2; EN 61000-3-2; EN 61000-3-3; TÜV Süddeutschland Bau und Betrieb; KBV VI; OR/10513/03

Landau/Isar, den 19.10.2004

Brunhölzi

Leiter Produkt-Management

ISC GmbH

Eschenstraße 6

D-94405 Landawissar

Archivierung / For archives: 4007250-42-4155050-E

© GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Teil, dass unser Produkt mangelheit sein sollte. Die 2-Jahres-First beginn, mit dem Betriebrechnung oder der Übernahme des Gerätes durch den Kunden. Versicherung für die Betriebmachtung der Garantie ist eine eintrangsgemäßte Wartung entsprechend der Betriebsansleitung sowie die bezahlungsgemäßte Bewertung unsere Gedürks. Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten.

Die Garantie gilt für den Bereich der Bundesreuzliche Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gälligen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zustendigen Kundenfestenles oder die unter aufgeführt Servicechneues.

NL GARANTIE

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garante, wurden Fall, dass unter Produkt manglehalt sein sollte. Die 2-Jahres-Fried beginnt mit dem Gehalmenübergang oder der Übernahme die Geräte aus durch den Kunden. Veränderung für die Geltendmachtung der Garantie ist eine entwirrgegemäte Wertung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäte Benutzung unsatz Garantes.

Selbstverständlich blieben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptwerteibspartners als Ergänzung der latent gültigen gesetzlichen Verschieden. Bitte beachten Sie Ihnen Ansprichpartner das regionalen zusätzlichen Kundandelionste oder die unten aufgürnte Serviessachesse.

ISC GmbH · International Service Center Eschenstraße 6 - D-94405 Landau/Isar (Germany)

Info-Tel. [phone] • Teletax 0180-5 835 830 Service- und Infoserver: http://www.isc-qmbh.info

® Technische Änderungen vorbehalten

Der Nachdruck oder sonstige Verviellalligung von Dokumentation und Begleilpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

GB

④ Hans Einhell Österreich Gesellschaft m.b.H.

Möbiasse 1

A-2353 Guntramsdorf

Tel. [phone], Fax [phone]
