BEDIENUNGSANLEITUNG MusicFly SD dnt

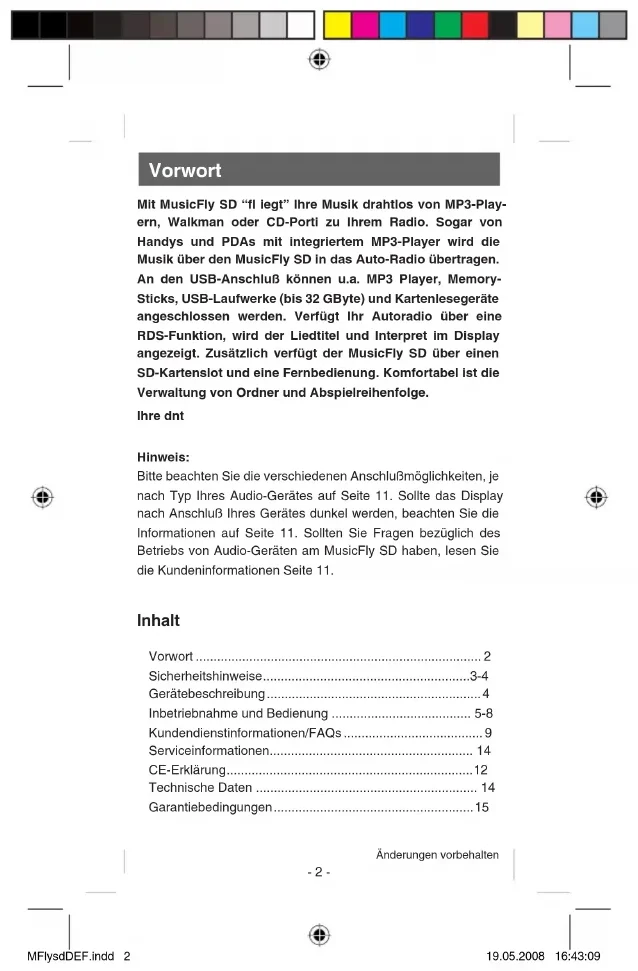

• Bedienungsanleitung user manual Mode d’emploi MusicFly SD MFlysdDEF.indd 1MFlysdDEF.indd 1 19.05.2008 16:42:3919.05.2008 16:42:39- 2 - Vorwort Mit MusicFly SD “fl iegt” Ihre Musik drahtlos von MP3-Play- ern, Walkman oder CD-Porti zu Ihrem Radio. Sogar von Handys und PDAs mit integriertem MP3-Player wird die Musik über den MusicFly SD in das Auto-Radio übertragen. An den USB-Anschluß können u.a. MP3 Player, Memory- Sticks, USB-Laufwerke (bis 32 GByte) und Kartenlesegeräte angeschlossen werden. Verfügt Ihr Autoradio über eine RDS-Funktion, wird der Liedtitel und Interpret im Display angezeigt. Zusätzlich verfügt der MusicFly SD über einen SD-Kartenslot und eine Fernbedienung. Komfortabel ist die Verwaltung von Ordner und Abspielreihenfolge. Ihre dnt Hinweis: Bitte beachten Sie die verschiedenen Anschlußmöglichkeiten, je nach Typ Ihres Audio-Gerätes auf Seite 11. Sollte das Display nach Anschluß Ihres Gerätes dunkel werden, beachten Sie die Informationen auf Seite 11. Sollten Sie Fragen bezüglich des Betriebs von Audio-Geräten am MusicFly SD haben, lesen Sie die Kundeninformationen Seite 11. Inhalt Vorwort p. 2
• Sicherheitshinweise p. 3

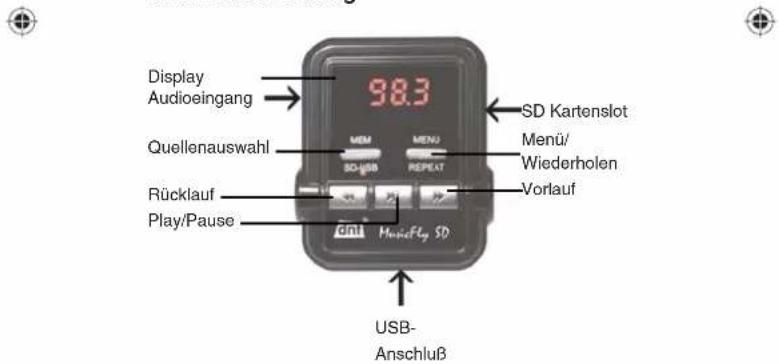

• -4 Gerätebeschreibung p. 4
• Inbetriebnahme und Bedienung p. 5
• -8 Kundendienstinformationen/FAQs p. 9
• Serviceinformationen p. 14
• CE-Erklärung p. 12
• Technische Daten p. 14
• Garantiebedingungen Änderungen vorbehalten MFlysdDEF.indd 2MFlysdDEF.indd 2 19.05.2008 16:43:0919.05.2008 16:43:09- 3 - Sicherheitshinweise Allgemeine Hinweise Legen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen verletzt werden. Das Gerät gehört nicht in Kinderhände. Es ist kein Spiel- zeug. Beachten Sie auch die Sicherheitshinweise und die Bedie- nungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird. Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit oder den korrekten Anschluss haben, wenden Sie sich bitte an unsere technische Auskunft oder einen anderen Fachmann. Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten sowie für Bean- standungen Dritter. Das Gerät ist nur mit dem mitgelieferten Zubehör zu betrei- ben. Teile des Gehäuses oder Zubehörs können sogenannte Weichmacher enthalten, die empfi ndliche Möbel- und Kunst- stoffoberfl ächen angreifen können. Vermeiden Sie darum einen direkten Kontakt mit empfi ndlichen Flächen. Umgebungsbedingungen Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen, harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht. Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperaturschwankungen aus. Schützen Sie es vor direkter Sonnenstrahlung. Schützen Sie das Gerät vor Feuchtigkeit. Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie es vor Staub. MFlysdDEF.indd 3MFlysdDEF.indd 3 19.05.2008 16:43:1019.05.2008 16:43:10- 4 - Sicherheitshinweise Störungen Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelan- gen, entfernen Sie es vom 12V-Anschluß. Lassen Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-Center zu wenden. Verpackungsmaterial Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, etc. können für Kinder zu einem gefähr- lichen Spielzeug werden. Reinigung und Pfl ege Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch. Gerätebeschreibung SD Kartenslot Menü/ Wiederholen Vorlauf Display Audioeingang Quellenauswahl Rücklauf Play/Pause USB- Anschluß Alternativ kann die Bedienung auch mit der mit- gelieferten Fernbedienung erfolgen. Sie können allerdings mit der Fernbedienung keine Fre- quenzen speichern. MFlysdDEF.indd 4MFlysdDEF.indd 4 19.05.2008 16:43:1019.05.2008 16:43:10- 5 - Inbetriebnahme Stecken Sie den MusicFly SD in den 12V-Anschluß des Autos. Stellen Sie das Gerät so ein, dass es bequem zu bedienen ist. Das Display schaltet sich sofort ein. Das Gerät ist betriebsbe- reit. Der MusicFly SD prüft, ob ein Gerät am USB-Port ange- schlossen ist und beginnt mit der Musikwiedergabe. Einschalten aus dem Standby-Mode Halten Sie die MEM SD-USB-Taste ca. 2 Sekunden gedrückt, um das Gerät einzuschalten. Die zuletzt eingestellte Display- anzeige wird angezeigt. Der MusicFly SD prüft, ob ein Gerät am USB-Port oder eine SD-Karte im Schacht ist und beginnt mit der Musikwiedergabe. Ausschalten Das Gerät schaltet sich automatisch nach 60 Minuten aus. Standby-Mode Wenn kein Audiogerät am USB-Port oder Audio-Eingang angeschlossen ist oder Pause gedrückt wurde, schaltet das Gerät nach ca. 1 Minute das Sendesignal ab, im Radio ist jetzt ein Rauschen zu hören. Wird während der nächsten 60 Minuten wieder ein Audiosignal angelegt, schaltet der MusicFly SD sich automatisch wieder ein, ansonsten muss er mit der MEM SD-USB-Taste wieder eingeschaltet werden. Frequenz einstellen Drücken Sie die MENU/RPT-Taste. Stellen Sie mit den / -Tasten die gewünschte Fre- quenz ein. Drücken Sie erneut die MENU/RPT-Taste. Wiedergabe Drücken Sie die -Taste für Wiedergabe oder Pause. Drücken Sie kurz die / -Tasten, um den nächsten oder vorherigen Titel auszuwählen. Drücken Sie ca. 2 Sekunden die / -Tasten, um ein Verzeichnis auszuwählen. Sobald die Wiedergabe gestartet ist, wird die verbleibende Inbetriebnahme / Bedienung MFlysdDEF.indd 5MFlysdDEF.indd 5 19.05.2008 16:43:1119.05.2008 16:43:11- 6 - Wiedergabezeit, Frequenz oder Audio-Pegel im Display angezeigt, abhängig vom Anzeige-Mode. Lautstärke Diese Funktion ist nur verfügbar, wenn ein Audi- ogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet. Drücken Sie 2 x kurz die MENU/RPT-Taste. Das Display zeigt als Balkenanzeige die eingestellte Laut- stärke an. Stellen Sie mit den / -Tasten die gewünschte Laut- stärke ein. RDS Anzeige Diese Funktion ist nur verfügbar, wenn ein Audi- ogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet. Drücken Sie 3 x kurz die MENU/RPT-Taste. Wählen Sie den RDS-Modus aus: NOA - In der normalen RDS-Anzeige werden immer 8 Zei- chen angezeigt SCA - Die Information läuft im Sekundentakt durch das Display. Drücken Sie erneut die MENU/RPT-Taste. RDS Interval Diese Funktion ist nur verfügbar, wenn ein Audi- ogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet. Drücken Sie 4 x kurz die MENU/RPT-Taste. Stellen Sie mit den / -Tasten das Anzeige-Intervall für die normale RDS-Anzeige ein (2-6 Sekunden). Drücken Sie erneut die MENU/RPT-Taste. Anzeige-Modus Die Anzeige der verbleibenden Wiedergabezeit ist nur verfügbar, wenn ein Audiogerät am USB-Port Inbetriebnahme / Bedienung MFlysdDEF.indd 6MFlysdDEF.indd 6 19.05.2008 16:43:1119.05.2008 16:43:11- 7 - angeschlossen ist. Drücken Sie während der Wiedergabe für ca. 2 Sekunden die -Taste. Die Anzeige wird in der folgenden Reihenfolge umgeschal- tet: Frequenz Audio-Pegel verbleibende Wiedergabezeit Wiederholen Diese Funktion ist nur verfügbar, wenn ein Audi- ogerät am USB-Port angeschlossen ist oder eine SD-Karte sich im Kartenslot befi ndet. Der MusicFly SD verfügt über einen Wiederhol-Modus. Ist der Wiederhol-Modus eingeschaltet, erfolgt die Musikwiedergabe des aktuellen Verzeichnisses in einer Endlos-Schleife. Drücken Sie während der Wiedergabe für ca. 2 Sekunden die MENU/RPT-Taste. Die Anzeige wird in der folgenden Reihenfolge umgeschal- tet: wiederholen (repeat) normal Programmspeicher programmieren Stellen Sie die gewünschte Frequenz ein (siehe Frequenz einstellen). Drücken Sie kurz die MEM SD-USB-Taste. Es wird [-] ange- zeigt. Wählen Sie mit den / -Tasten einen Programmspei- cher (1-7) aus. Inbetriebnahme / Bedienung MFlysdDEF.indd 7MFlysdDEF.indd 7 19.05.2008 16:43:1119.05.2008 16:43:11- 8 - Tastenerklärung Umschaltung zwischen USB- und SD-Karte Display Umschaltung der Displayanzeige zwischen Frequenz, Equalizer und verbleibender Wiedergabezeit. Repeat Ein- und ausschalten der Wiederholfunktion Zum vorigen bzw. zum nächsten Ordner wechseln. Der erste Titel im Ordner wird abgespielt. Den vorigen bzw. nächsten Titel auswählen. Drücken Sie erneut kurz die MEM SD-USB-Taste. Programmspeicher auswählen Drücken Sie wiederholt die MEM SD-USB-Taste bis die gewünschte Frequenz eingestellt ist. Mit jedem Druck auf die MEM SD-USB-Taste wird dabei der nächste Programmspeicher ausgewählt. Umschaltung SD-Karte/USB Voriger Ordner Letzter Titel Wiedergabe/Pause Rücklauf Nächste Frequenz Lesezeichen Display Mode Wiederholen Nächster Ordner Lautstärke + nächster Titel Lautstärke - Vorlauf Direkt zur gespeicherten Frequenz Abschnitt- wiederholung Fernbedienung MFlysdDEF.indd 8MFlysdDEF.indd 8 19.05.2008 16:43:1119.05.2008 16:43:11- 9 - Vor- und Rückspulgeschwindigkeit einstellen: 2x, 5x oder 10x. Einstellen der Frequenz in 0,1 MHz Schritten. Wird die Taste länger als 2 Sekunden gehalten, wird die Frequenz in 1 MHz Schritten eingestellt. Mit dieser Taste können die gespeicherten Fre- quenzen (1-7) direkt ausgewählt werden. Drücken Sie mehrfach die Taste, bis die gewünschte Frequenz ausgewählt ist. Sie können einen ganz bestimmten Abschnitt in einem Titel wiederholen. Markieren Sie mit der Taste den Beginn des Abschnitts. Die Musik muß dabei weiterlaufen. Markieren Sie mit der Taste das Ende des Abschnitts, der wiederholt werden soll. Zum Abbruch drücken Sie erneut die Taste . Sie können sich im laufenden Titel ein Lesezei- chen setzen, wenn Sie die Fahrt unterbrechen und anschließend an der gleichen Stelle die Musik weiter- hören möchten. Drücken Sie dazu kurz die -Taste, um die Stelle zu speichern bevor Sie das Gerät bzw. das Auto ausschalten. Beim nächsten Gerätestart wird die Musik an der Stelle fortgesetzt, die Sie gespeichert haben. Eingangspegel einstellen (Audio-Eingang) Damit die Musik mit der besten Signalqualität zum Radio übertragen wird, muß die Lautstärke richtig eingestellt werden. Gehen Sie dazu folgendermaßen vor: Starten Sie die Wiedergabe am Audio-Gerät. Stellen Sie die Lautstärke auf einen niedrigen Wert ein. Erhöhen Sie nun die Lautstärke, bis das Rauschen verschwindet. Merken Sie sich diesen Wert. Erhöhen Sie nun die Lautstärke weiter bis im Radio Verzerrungen zu hören sind. Merken Sie sich auch diesen Wert. Stellen Sie jetzt die Lautstärke in die Mitte der so ermittelten Werte ein. Fernbedienung MFlysdDEF.indd 9MFlysdDEF.indd 9 19.05.2008 16:43:1219.05.2008 16:43:12- 10 - Ordnerverwaltung Das Gerät verwaltet max 1999 Dateien. Sie können im Hauptverzeichnis Ordner anlegen, um die Dateien einfacher verwalten zu können. Die Ordner werden in der Reihenfolge wiedergegeben, wie Sie auf das Speichermedium kopiert wurden. Der MusicFly SD kann pro Hauptverzeichnis bis zu 10 Unterverzeichnisse verwalten. In diesen Unterverzeichnissen wiederum können dann bis 50 Audio-Dateien stehen. Das sind pro Hauptverzeichnis bis zu 500 Audio-Dateien. Wird kein Ver- zeichnis ausgewählt, werden die Audio-Dateien nacheinander abgespielt. Indexierung in Ordners Der MusicFly SD bevorzugt in der Reihenfolge der Wiedergabe Dateinamen, die mit einer 3 stelligen Zahl beginnen. Auf diese Art und Weise kann man einfach eine Playliste erstellen: z.B. 003 snow patrol - chasing cars.mp3 wird vor 004 OMD - If You Leave.mp3 abgespielt. MusicFly SD einstellen Da das UKW-Band regional unterschiedlich mit Radiostationen belegt ist, sind die Frequenzan- gaben nur als Beispiel zu betrachten. Bei längeren Autofahrten kann es passieren, dass die Radiofrequenz umgestellt werden muss, weil sich auf der eingestellten Frequenz regional ein Sender befi ndet. Radio mit Auto-Scan/Sendersuchlauf: Es empfi ehlt sich den Verkehrsfunk vorher auszu- schalten, sonst hält der Suchlauf nicht an. Sollte Ihr Radio den MusicFly SD nicht fi nden, stellen Sie eine freie Frequenz manuell in Ihrem Radio und am MusicFly SD ein. Die Vorgehens- weise zur manuellen Frequenzeinstellung fi nden Sie in der Bedienungsanleitung Ihres Radios. Bedienung MFlysdDEF.indd 10MFlysdDEF.indd 10 19.05.2008 16:43:1219.05.2008 16:43:12- 11 - Freie Frequenz im Radio suchen. Stellen Sie eine Radiostation im Autoradio ein, z.B. 93,6MHz Merken Sie sich die eingestellte Frequenz und starten dann den Suchlauf. Sobald der Suchlauf stoppt, z.B. bei 94,4 MHz, lesen Sie die Frequenz ab. Schalten Sie den MusicFly SD ein und stellen dann eine Frequenz zwischen den beiden so ermittelten Werten ein (z.B 94,0 MHz). Der Mindestabstand zum nächsten Radio-Sender ist 0,2 MHz. Verbinden Sie den MusicFly SD mit einem MP3 Player, CD Player oder einem anderen Audiogerät. Schalten Sie das Audiogerät ein und starten die Musikwie- dergabe. (Abhängig vom Betrieb am USB-Port oder Audio- Eingang). Starten Sie nochmals den Suchlauf am Radio, bis die Musik des Audiogerätes zu hören ist. Radio mit manueller Einstellung: Suchen Sie einen freien Frequenzbereich in dem nur Rau- schen zu hören ist. Lesen Sie die Frequenz im Display des Radios ab. Schalten Sie den MusicFly SD ein und stellen am MusicFly SD diese Frequenz ein. Verbinden Sie den MusicFly SD mit einem MP3 Player, CD Player oder einem anderen Audiogerät. Schalten Sie das Audiogerät ein und starten die Musikwie- dergabe. (Abhängig vom Betrieb am USB-Port oder Audio- Eingang). Die genaue Vorgehensweise kann abhängig vom Radio geringfügig abweichen. Bedienung MFlysdDEF.indd 11MFlysdDEF.indd 11 19.05.2008 16:43:1219.05.2008 16:43:12- 12 - Kundendienstinformationen Wie groß ist die Reichweite/der Aktionsradius? Zugelassene Geräte wie der MusicFly SD haben eine Sen- deleistung von 50nW. Somit erreicht der MusicFly SD nur eine begrenzte Reichweite, sodass er andere Teilnehmer nicht stört. Dies wurde von der Bundesnetzagentur so festgelegt. Wo darf der MusicFly SD betrieben werden Der MusicFly SD ist in den meisten Ländern Europas zugelas- sen. Auf der Verpackung erhalten Sie dazu eine Übersicht. Was ist, wenn mein MP3 Player über ein integriertes Radio verfügt? Natürlich kann der MusicFly SD auch mit MP3 Player mit integriertem Radio betrieben werden. Da der Ohrhörer in der Regel als Antenne arbeitet, kann es in Einzelfällen zu einem etwas schlechteren Empfang kommen. Equalizer- und Lautstärkeeinstellung (nur Audio-Eingang) Falsche Equalizereinstellungen machen sich durch Aussetzer beim Empfang bemerkbar. Sie sollten dann eine Equalizerein- stellung wählen, die weniger basslastig ist. Ist die Lautstärke beim Audiogerät zu hoch, kommt es zu Übersteuerung und Aussetzern bei der Übertragung. Ist die Lautstärke zu niedrig, siehe Pegel-Einstellung, wird sich der MusicFly SD nach einer Minute ausschalten. In diesem Fall sollten Sie die Lautstärke anpassen, der MusicFly SD wird sich automatisch wieder einschalten. Was muß ich beachten, wenn ich mein Audio-Gerät oder USB-Speicher anschließe? p. 15

1. externes USB-Laufwerk: Das Laufwerk muß getrennt mit

Strom versorgt werden (gegebenenfalls Doppel-Anschluß an der 12V-Dose). Nur die erste Partition unter 32 GByte wird erkannt und muß mit FAT32 formatiert sein. Es werden 1999 Dateien abgespielt, maximal 50 Verzeichnisse und Unterverzeichnisse mit bis zu 5 Ebenen.

2. andere Geräte: Der MusicFly SD liefert am USB-Anschluß

Kundeninformationen MFlysdDEF.indd 12MFlysdDEF.indd 12 19.05.2008 16:43:1219.05.2008 16:43:12- 13 - maximal 200 mA Strom. Audio-Geräte die mehr Strom benöti- gen können am USB-Port nicht betrieben werden. Schließen Sie diese mit dem Audio-Kabel an den Audio-Eingang an. MP3 Player, die über einen eingebauten Akku verfügen, werden am USB-Port geladen. Ich kann meine Dateien nicht abspielen. Der MusicFly SD kann MP3- und WMA-Dateien wiederge- ben. Die Wiedergabe von DRM-geschützen Dateien ist am USB-Port nicht möglich. In diesem Fall erhalten Sie eine Meldung: No Play DRM Files. Sie können allerdings solche Dateien abspielen, wenn das Audiogerät am Audio-Eingang angeschlossen ist. Das Gleiche gilt für Hörbücher, z.B. von Audible. Ich habe den MP3 Player an den USB-Eingang vom MusicFly SD angeschlossen. Dabei geht das Display aus. Die Stromaufnahme des Players ist zu hoch. Der MusicFly SD schaltet in diesem Fall automatisch ab. Entfernen Sie das Gerät vom 12V-Anschluß, um einen Reset durchzuführen. Ver- wenden Sie anschließend den Audio-Eingang. Der MusicFly SD arbeitet eine Weile und dann wird das Dis- play dunkel. Die Stromaufnahme des Players ist zu hoch. Das Gerät wird zu warm und schaltet deshalb automatisch ab. Entfernen Sie das Gerät vom 12V-Anschluß, um einen Reset durchzuführen. Verwenden Sie anschließend den Audio-Eingang. Das Gerät hat keine Funktion Entfernen Sie das Gerät vom 12V-Anschluß und überprüfen Sie die eingebaute Sicherung. Drehen Sie dazu die Rän- delschraube an der Spitze des 12V-Steckers heraus und tauschen sie gegebenenfalls die Sicherung gegen die mitge- lierferte Ersatzsicherung aus. Anschließend drehen Sie die Rändelschraube wieder hinein. Kundeninformationen MFlysdDEF.indd 13MFlysdDEF.indd 13 19.05.2008 16:43:1319.05.2008 16:43:13- 14 - Serviceabwicklung Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr Freitag von 8.00-16.00 Uhr Hotline/Service: 06074 3714 31 E-Mail: [e-mail] Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu ver- weigern oder entsprechende Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden. Serviceinformationen Umweltgerechte Entsorgung Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte gekennzeichnet. Nutzen Sie die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elek- trischer und elektronischer Altgeräte. Technische Daten Frequenzbereich 87.6 ~ 107.9MHz Versorgungsspannung 12V= Ausgangsleistung 50nW Modulation FM(F3E) Spannung/Strom an USB- Anschluss 5V= 200mA Abmessungen 94 x 47 x 56mm Gewicht 52g MFlysdDEF.indd 14MFlysdDEF.indd 14 19.05.2008 16:43:1319.05.2008 16:43:13- 15 -

1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der

Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpfl ichtet.

2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie auf Material oder Fabri-

kationsfehler zurückzuführen sind. Es bleibt dem Hersteller überlassen, defekte Teile / Geräte aus- zutauschen oder durch andere zu ersetzen. Weitergehende Ansprüche, gleich welcher Art, sind ausgeschlossen. Ausgetauschte Teile gehen in unser Eigentum über. Haftung für Folgeschäden übernehmen wir nicht.

Eingriffe am Gerät durch nicht von uns autorisierte Firmen / Personen führen automatisch zum Erlöschen des Garantieanspruches.

4. Vom Garantieanspruch ausgenommen sind alle Schäden, die durch unsachgemäße Behandlung,

Nichtbeachtung der Bedienungsanleitung, ausgelaufene Akkus/Batterien und betriebsbedingte Abnutzung entstehen.

5. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert.

6. Diese Garantiebedingungen gelten in der Bundesrepublik Deutschland.
