BEDIENUNGSANLEITUNG WXH200 HAGER

4.4 Alarmbestätigung durch Tippen auf die Sensoreinheit (optional) .......... 6

5 Informationen für die Elektrofachkraft.............................................................9

5.1 Montage und elektrischer Anschluss .....................................................9

5.2 Inbetriebnahme und Funktionsprüfung durchführen ...........................14

5.3 Manuelle Inbetriebnahme/Geräteeinstellung .......................................14

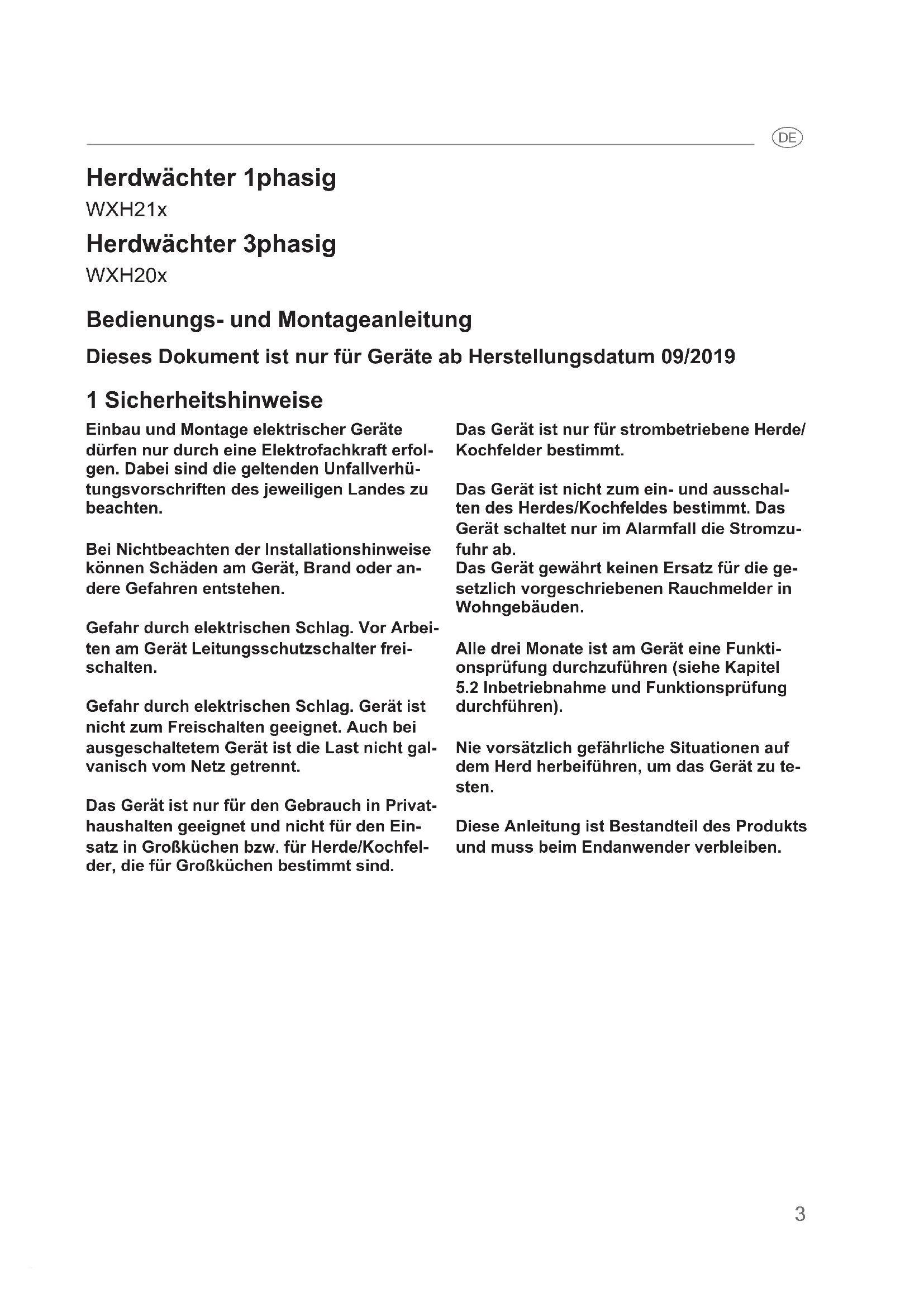

Herdwächter 1phasig WXH21x Herdwächter 3phasig WXH20x Bedienungs- und Montageanleitung Dieses Dokument ist nur für Geräte ab Herstellungsdatum 09/2019 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfol- gen. Dabei sind die geltenden Unfallverhü- tungsvorschriften des jeweiligen Landes zu beachten. Bei Nichtbeachten der Installationshinweise können Schäden am Gerät, Brand oder an- dere Gefahren entstehen. Gefahr durch elektrischen Schlag. Vor Arbei- ten am Gerät Leitungsschutzschalter frei- schalten. Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Auch bei ausgeschaltetem Gerät ist die Last nicht gal- vanisch vom Netz getrennt. Das Gerät ist nur für den Gebrauch in Privat- haushalten geeignet und nicht für den Ein- satz in Großküchen bzw. für Herde/Kochfel- der, die für Großküchen bestimmt sind. Das Gerät ist nur für strombetriebene Herde/ Kochfelder bestimmt. Das Gerät ist nicht zum ein- und ausschal- ten des Herdes/Kochfeldes bestimmt. Das Gerät schaltet nur im Alarmfall die Stromzu- fuhr ab. Das Gerät gewährt keinen Ersatz für die ge- setzlich vorgeschriebenen Rauchmelder in Wohngebäuden. Alle drei Monate ist am Gerät eine Funkti- onsprüfung durchzuführen (siehe Kapitel

5.2 Inbetriebnahme und Funktionsprüfung

durchführen). Nie vorsätzlich gefährliche Situationen auf dem Herd herbeiführen, um das Gerät zu te- sten. Diese Anleitung ist Bestandteil des Produkts und muss beim Endanwender verbleiben.e

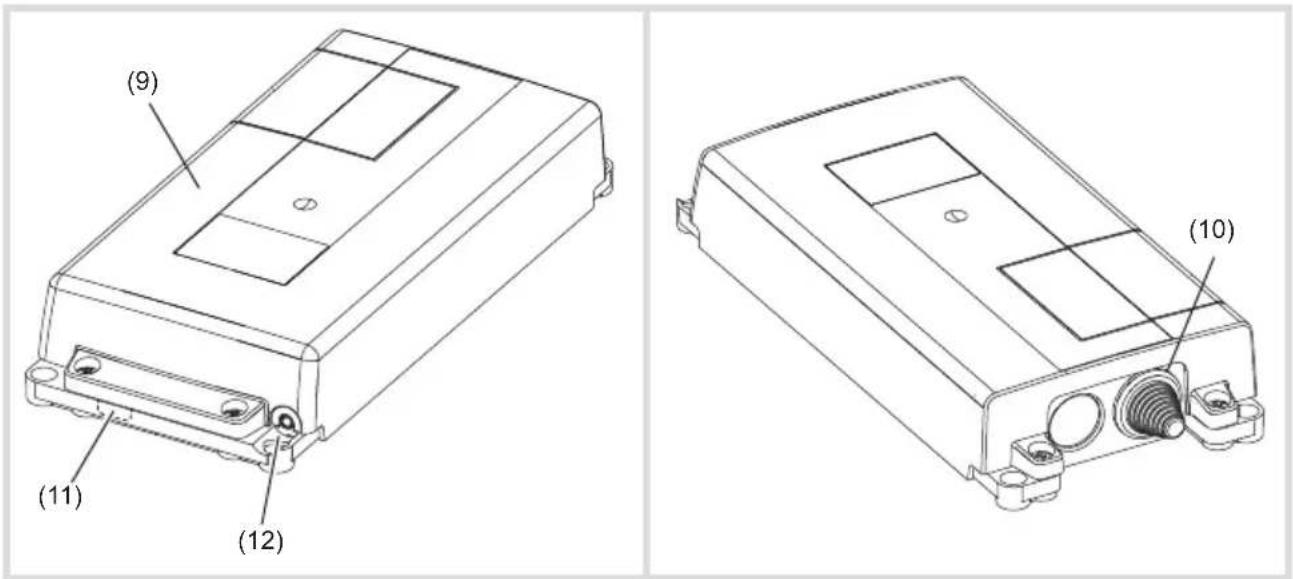

2 Geräteaufbau (6) (5) (4) (3) (2) (8) (7) (1) Bild 1: Ansicht Sensoreinheit (9) (10) (11) (12) Bild 2: Ansicht Spannungsunterbrechung (1) Bedientaste 1 (2) Bedientaste 2 (3) Bedientaste 3 (4) Sensoren (5) Status-LED (6) Frontabdeckung (7) Batteriestatus-LED (8) Montagehalterung mit Klebeband (9) Spannungsunterbrechung (10) Einführung für Anschlussleitung Herd/Kochfeld (11) Ausbrechö󰀨nung und Leitungseinführung für potenzialfreie Kontakte (AUX) (12) Anschlussbuchse für Wasser Leckage Sensore

Lieferumfang - Spannungsunterbrechung - Sensoreinheit mit Montagehalterung - weiße Frontabdeckung für die Sensoreinheit (vormontiert) - transparente Frontabdeckung für die Sen- soreinheit - Befestigungsmaterial - Reinigungspad - 10 Farbstreifen zur Einlage in die transpa- rente Frontabdeckung - 2 Batterien für die Sensoreinheit (AA/LR6) - 2 Verbindungsklemmen für N- und PE-Leiter Anschluss (3phasig) - 1 Verbindungsklemme PE-Leiter Anschluss (1phasig) - Bedienungs- und Montageanleitung 3 Funktion Funktionshinweise Der Herdwächter ist konzipiert, um auf Ge- fahrensituationen möglichst früh aufmerksam zu machen und dementsprechend zu reagieren. Gemäß der Norm EN 50615 ist das Gerät in der Lage, zwischen dem normalen Gebrauch eines Herdes/Kochfeldes und der Gefahrensituation zu unterscheiden. Dennoch muss bei normalem Gebrauch des Herdes/Kochfeldes auf Gefahren- situationen geachtet werden, da das Gerät nicht alle möglichen Situationen erkennen kann. Die Sensoreinheit überwacht den Tempera- turanstieg und die Benutzung des Herdes/Koch- feldes. Wird ein Gefahrenpotenzial ermittelt, dann wird bei Bedarf ein Voralarm ausgelöst. Sollte dieser nicht durch den Anwender quittiert werden, schaltet die Spannungsunterbrechung nach 15 Sekunden die Stromzufuhr für den Herd/das Kochfeld ab. Ist die kritische Situation auf dem Herd behoben, kann durch drücken der Bedientaste (3) oder falls aktiviert durch tippen an beliebiger Stelle auf die Sensoreinheit der Voralarm abgebrochen bzw. die Stromzu- fuhr zum Herd wieder aktiviert werden. Bestimmungsgemäßer Gebrauch - Sicherstellung der Betriebssicherheit von Elektroherden/Kochfeldern - Überwachung der Kochaktivitäten und Herdabschaltung nach Identikation einer Gefahrensituation - Gerät ist ausschließlich für den Innenbereich geeignet - Montage der Sensoreinheit auf der Wand oder unter der Dunstabzugshaube - Montage der Spannungsunterbrechung auf der Wand oder liegend auf dem Fußboden - Das Gerät ist nur für den Gebrauch in pri- vaten Haushalten vorgesehen und ist in Ver- bindung mit Herden und Kochfeldern, wie sie in Großküchen verwendet werden, nicht einzusetzen. - Das Gerät ist ausschließlich für die Überwa- chung von Elektroherden/Kochfeldern bis zu einer maximalen Breite von 90 cm zu ver- wenden. Produkteigenschaften - Sensoreinheit mit Statusanzeige über LED (5) - Anzeige für niedrigen Batteriestand über LED (7) - Einstellbare automatische Kindersicherung (standardmäßig deaktiviert) - Anschluss für externen Wasser Leckage Sensor (optional, siehe Zubehör) - Anschluss für externen Signalgeber über potenzialfreien Kontakt (optional, siehe Zu- behöre

4 Bedienung Bedienkonzept und Anzeigeelemente Das Gerät schaltet im Alarmfall den Elektroherd, das Kochfeld ab und informiert den Benutzer über LEDs und Signaltöne über die Alarmsi- tuation. Hierzu verfügt das Gerät über eine Batteriestatus-LED (7), eine Status-LED (5), drei Bedientasten (1 ... 3) und zwei Sensoren (4). Farbe der Status-LED (5) Signalton Funktion grün* - Herd einsatzbereit rot blinkend ja Gefährliche Situation (Voralarm) langsam rot blinkend ja Stromzufuhr zum Herd unterbrochen (Alarm) langsam blau blinkend ja Wasser Leckage Alarm (optional) weiß nein Einstellmodus 1 lila-blau blinkend nein Einstellmodus 2 gelb-grün blinkend ja Einstellmodus 3 weiß blinkend

Einstellmodus 4 (normaler AUX-Modus) rot blinkend Einstellmodus 4 (invertierter AUX-Modus)

• Die Status-LED (5) leuchtet zeitversetzt kurz nach drücken der Bedientaste (3) in der Farbe grün auf. Tabelle 1: Bedeutung Status-LED Farbe der Batteriestatus-LED (7) Signalton Funktion rot blinkend ja Batterieladung zu niedrig, Haltbarkeit noch ca. 2 Wochen. rot blinkend - Stromzufuhr zum Herd/Kochfeld ist unterbrochen, LED blinkt so lange, bis Batterie vollständig leer ist. Tabelle 2: Bedeutung der Batteriestatus-LED Zur Vermeidung von Fehlalarmen wird emp- fohlen: - die Sensoreinheit in regelmäßigen Abstän- den mit einem feuchten Tuch und mildem Reinigungsmittel abzuwischen - die Sensoreinheit in ihrer Position zu belas- sen und unbeabsichtigtes Verschieben zu vermeiden

4.1 Alarmgrenze einstellen

Für die Erstinbetriebnahme ist die Standardein- stellung zu verwenden. Um eine optimale Funktion des Gerätes zu gewährleisten, kann die Alarmgrenze an die jeweilige Umgebung in der Küche angepasst werden. Die Alarmgrenze kann bei häug auftretenden Fehlalarmen an- gepasst werden (siehe Manuelle Einstellungen). Dazu sollte die Alarmgrenze um maximal zwei Stufen höher oder niedriger als empfohlen eingestellt werden.e

4.2 Automatische Kindersicherung

Die automatische Kindersicherung ist stan- dardmäßig deaktiviert. Kindersicherung einschalten Bedientaste (1) 5 Sekunden gedrückt halten. Zwei hohe Signaltöne (●●) ertönen und die Status-LED blinkt zweimal grün. Kindersiche- rung ist eingeschaltet. Die automatische Kindersicherung wird etwa 10 ... 60 Minuten nach Ende des Kochens ak- tiviert, um ein versehentliches Einschalten von Herd/Kochfeld zu verhindern. Kindersicherung ausschalten Bedientaste (1) 5 Sekunden gedrückt halten. Ein tiefer Signalton (●) ertönt und die Status-LED blinkt rot. Kindersicherung ist ausgeschaltet. Herd bei aktivierter Kindersicherung einschalten Bedientaste (3) drücken. Herd/Kochfeld einschalten. Wird die Bedientaste (3) nicht zuerst ge- drückt, schaltet die automatische Kindersi- cherung die Stromzufuhr des Herdes nach 5 Sekunden ab.

4.3 Gefährliche Situationen

Wird ein Gefahrenpotenzial ermittelt, dann wird bei Bedarf ein Voralarm ausgelöst. Sollte dieser nicht durch den Anwender quittiert werden, schaltet die Spannungsunterbrechung nach 15 Sekunden die Stromzufuhr für den Herd/das Kochfeld ab. Ist die kritische Situation auf dem Herd behoben, kann durch drücken der Bedien- taste (3) oder durch Antippen der Sensoreinheit (vgl. 4.4) der Voralarm abgebrochen bzw. die Stromzufuhr zum Herd wieder aktiviert werden. Voralarm hat ausgelöst Situation auf dem Herd eingehend prüfen. Drücken der Bedientaste (3), wenn die Situ- ation auf dem Herd in Ordnung ist. Voralarm ist quittiert. Der Herd wird nicht abgeschaltet. Abschaltung des Herdes Wird der Voralarm nicht innerhalb von 15 Se- kunden quittiert, wird die Spannungsversorgung des Herdes unterbrochen. Liegt keine Gefahr vor oder wurde die Gefahr behoben kann die Spannungsversorgung durch drücken der Bedientaste (3) wiederhergestellt werden. Gefährliche Situationen im weiteren Verlauf des Kochen vermeiden. Bei zu häugen Fehlalarmen ist eine manu- elle Inbetriebnahme durchzuführen.

4.4 Alarmbestätigung durch Tippen auf die Sensoreinheit (optional)

Um den Voralarm abzubrechen oder die Strom- zufuhr zum Herd wieder herzustellen, wird Standardmäßig die Bedientaste (3) gedrückt. Alternativ ist dies auch durch einfaches tippen auf die Sensoreinheit möglich. Die Tip-Funktion aktivieren/ deaktivieren: Bedientaste 1 und 3 gleichzeitig für ca. 5 Sekunden lang gedrückt halten, bis ein Signalton ertönt. Die Status-LED (5) der Sensoreinheit blinkt 3x gelb und anschließend 3x rot. Die Tip-Funktion ist aktiviert. ODER: Die Status-LED (5) der Sensoreinheit blinkt 3x gelb und anschließend 3x blau Die Tip-Funktion ist deaktiviert.e

Der Herdwächter kann optional mit bis zu vier Wasser Leckage Sensoren in seinen Funktio- nen erweitert werden. Wenn die Sensoren mit Wasser in Berührung kommen, wird ein Wasser Leckage Alarm ausgelöst (Tabelle 1). Die Sta- tus-LED blinkt langsam blau begleitet von einem Signalton. Vorgehensweise bei Wasser Leckage Alarm: Wasser Leckage Alarm durch Drücken der Bedientaste (3) quittieren. Signalton und blinkende Status-LED (5) erloschen. Stromzufuhr ausschalten. Ursache der Wasser Leckage beseitigen. Wasser Leckage Sensor(en) mit einem sau- beren Tuch reinigen und trocknen. Stromzufuhr wieder einschalten und Funkti- onstest durchführen. Sollte der Wasser Leckage Sensor nass bleiben, löst er nach 8 Stunden einen erneu- ten Alarm aus.

4.6 Potenzialfreie Kontakte (optional)

Das Gerät verfügt über zwei potenzialfreie Kontakte AUX1 und AUX2 (Bild 6), an denen z. B. ein KNX-Funk Binäreingang angeschlos- sen werden kann. Auf diese Weise kann ein Alarmsignal beispielsweise auf den KNX-Bus gesendet werden. Das Alarmsignal bleibt so lange aktiviert, bis der Alarm (siehe Gefährliche Situation, Wasser Leckage) durch Drücken der Taste (3) auf der Sensoreinheit quittiert wird. Die Beschaltung der potenzialfreien Kontakte und deren Bedeutung ist in Tabelle 3 darge- stellt. Im normalen Modus der AUX-Ausgänge ist bei AN der Kontakt zwischen In und Out geschlos- sen und bei AUS geö󰀨net. Das AUX-Ausgangssignal kann ebenfalls invertiert werden. Das invertierte Signal kann beispielsweise dazu verwendet werden, Kabel- bruch zu erkennen oder ob die Spannungsver- sorgung insgesamt unterbrochen ist (siehe Ka- pitel 5.1 „Potenzialfreie Kontakte anschließen“). Im invertierten Fall ist der Kontakt zwischen den Klemmen In und Out im Zustand AUS geschlos- sen und im Zustand AN geö󰀨net. Bei Einsatz eines KNX-Funk Binäreinganges kann die Verwendung invertierender AUX-Si- gnale eine Verringerung der Batterielebens- dauer des Funk-Binärgerätes verursachen. Die AUX-Ausgänge können auf vier verschie- dene Arten angeschlossen werden (Tabelle 4). Für die Weiterleitung der Alarmmeldung ist die Option 1 zu verwenden. AUX1 AUX 2 System Status AUS AUS Keine Alarmmeldung! Herd ausgeschaltet oder keine gefährliche Situation AUS AN Kochaktivität ist detektiert. Dieser Status wird sofort nach Einschalten des Herdes aktiviert. Je nach Inten- sität des Kochens, wird 1 ... 30 min nach Beendigung des Kochvorgangs, das Signal ausgeschaltet. Diese Verzögerungszeit kann verwendet werden, um: - mit dem anliegenden Signal eine z. B. Dunstabzugshaube oder einen Kü- chenlüfter zu schalten. - mit dem Signalwechsel von AUS → AN eine Auswertung, wie oft gekocht wird, durchzuführen.e

AUX1 AUX 2 System Status AN AUS Alarm! Eine gefährliche Situation ist erkannt und der Herdwächter schaltet die Stromzufuhr bei Gefahr, Zeitüberschreitung oder überhöhten Temperaturen ab. Der Alarmzustand wird ebenfalls aktiviert, wenn der Wasser Leckage Sensor ausgelöst hat, auch wenn die Stromversorgung des Herdes/Kochfel- des in diesem Fall nicht unterbrochen wird. Das Alarmsignal kann nur durch Drücken der Taste (3) auf der Sensoreinheit deaktiviert werden. Wasser Leckage Sensor hat ausgelöst. Die Stromzufuhr zum Herd wird nicht unterbrochen. Der Leckage Alarm wird erst nach Betätigung der Bedientaste (3) abgeschaltet. AN AN Service! Fehler am Sensor, Spannungsunterbrechung oder eine leere Batterie erkannt und Stromzufuhr zum Herd ist unterbrochen. Die exakte Fehlermeldung wird durch Drücken der Bedientaste (3) angezeigt (siehe Kapitel 6.2 Hilfe im Problem- fall). Tabelle 3: Ausgangssignale bei Anschluss externer Signalgeber AUX1 / AUX 2 System Status AUX1 AUX2 In1 In2 Out 1+ 5 V Input OutputOut 2 Option 1: Liegt am AUX1-Ausgang ein 1-Signal an, wird eine Alarmmeldung angezeigt. AUX1 AUX2 In1 In2 Out 1+ 5 V Input OutputOut 2 Option 2: Liegt am AUX2-Ausgang ein 1-Signal an, wird eine normale Kochsituation angezeigt. AUX1 AUX2 In1 In2 Out 1 + 5 V Input OutputOut 2

Option 3: Liegt am AUX1-Ausgang und am AUX2-Ausgang ein 1-Signal an, muss ein Service-Techniker gerufen werden. *AUX1 und AUX2 sind in Reihe geschaltet. Die zweite potenzialführende Ader ist entsprechend den Installationsvorschriften zu isolieren. AUX1 AUX2 In1 In2 Out 1 + 5 V Input OutputOut 2+ 5 V InputOutput& ≥1 Option4: Die beiden AUX-Ausgänge können über eine externe Logik miteinander verknüpft und zur Auswertung aller Optionen verwendet werden. Tabelle 4: Anschlussmöglichkeiten für AUX-Ausgängee

5 Informationen für die Elektrofachkraft

5.1 Montage und elektrischer Anschluss

Bei weitergehenden Fragen zur Anwendung und Inbetriebnahme bitte die Technische Anwendungsberatung oder ihr Technisches Service Center kontaktieren. GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät Anschlussleitungen freischalten und spannungsführende Teile in der Umgebung abdecken!

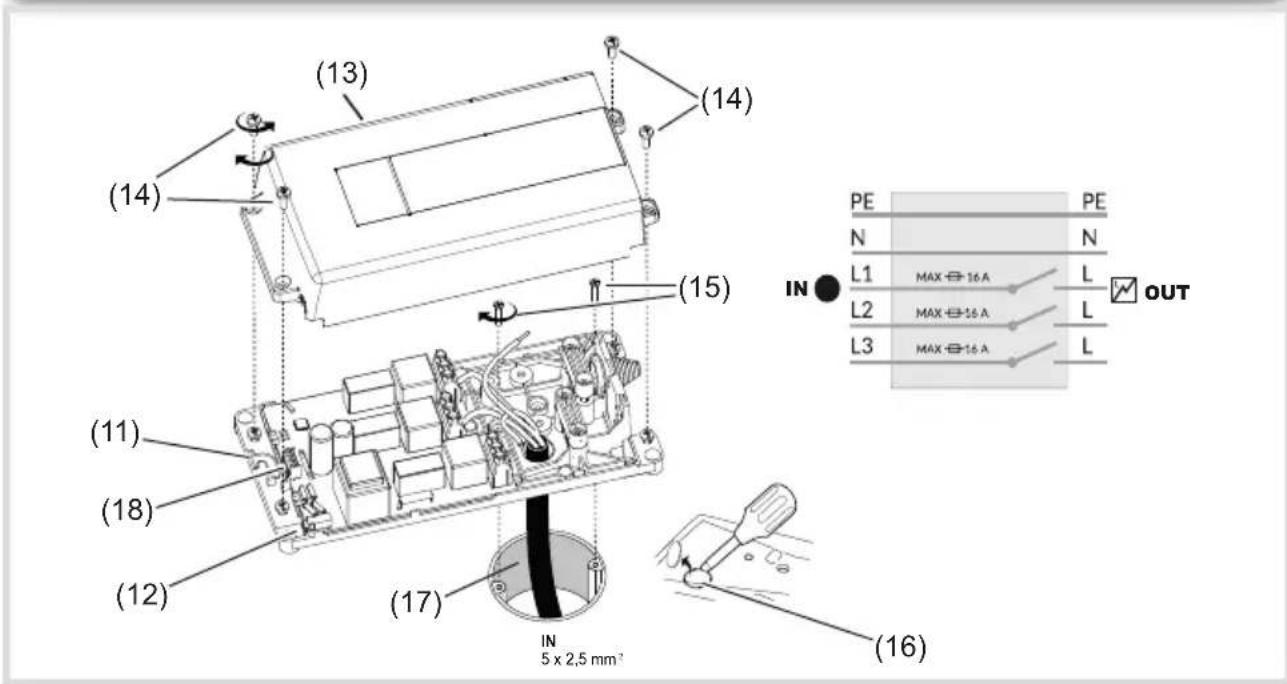

(12) (18) (11) (13) (17) (14) (15) (16) (14) Bild 3: Montage Spannungsunterbrechung (11) Ausbrechö󰀨nung und Leitungseinführung für potentialfreie Kontakte (AUX) (12) Anschlussbuchse für Wasser Leckage Sensor (13) Gehäuseabdeckung Spannungsunterbre- chung (14) Befestigungsschrauben Gehäuseabde- ckung (15) Geräteschrauben Unterputz-/Hohlwanddo- se (nicht im Lieferumfang) (16) Ausbrechö󰀨nung für UP-Montage (17) Herdzuleitung (nicht im Lieferumfang) (18) Anschlussklemme für externen Signalge- ber (potentialfreie Kontakte, AUX)e

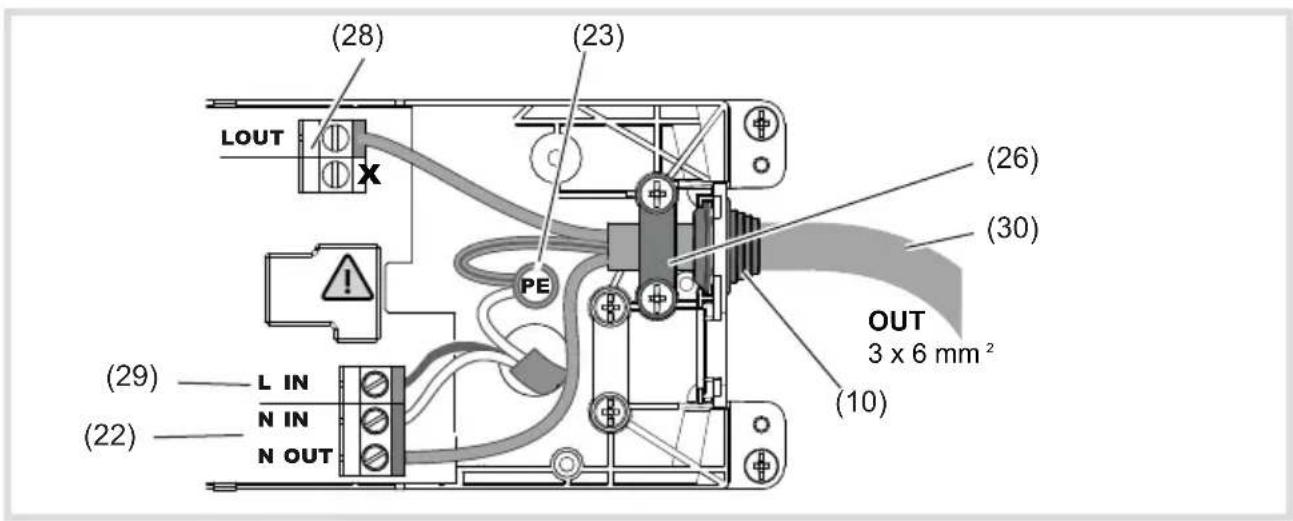

OUT 3 x 6 mm (28) (29) (22) (23) (26) (10) (30) Bild 5: Anschlussbelegung 1phasig (19) Anschlussklemme L3 (20) Anschlussklemme L2 (21) Anschlussklemme L1 (22) Verteilerklemme N (23) Verteilerklemme PE (24) Einführung für Herdzuleitung (25) Zusatzö󰀨nung für Aufputzmontage (26) Zugentlastung (27) Anschlussleitung 3phasig Herd/Kochfeld (nicht im Lieferumfang enthalten) (28) Anschlussklemme L OUT (1phasig) (29) Anschlussklemme L IN (1phasig) (30) Anschlussleitung 1phasig Herd/Kochfeld (nicht im Lieferumfang enthalten)e

Spannungsunterbrechung anschließen Leitungsschutzschalter für Herd/Kochfeld ausschalten. Befestigungsschrauben (14) des Gehäuse- deckels (13) lösen und Deckel entfernen. Ausbrechö󰀨nung für die UP-Montage (16) oder AP-Montage (25) herstellen. Geräteschrauben (14) der Unterputz-/Hohl- wanddose lösen. Herdzuleitung (17) in die Spannungsunter- brechung hineinführen (24). Spannungsunterbrechung über der Unter- putz-/Hohlwanddose platzieren und mit den Geräteschrauben (15) befestigen. Bei einer Aufputzmontage wird die Herdzu- leitung durch die zweite Ausbrechö󰀨nung (25) geführt und das Gerät z. B. an die Wand hinter dem Herd montiert. Herdwächter 3phasig anschließen Bei Anschluss eines einzelnen Kochfeldes sind die Anschlussklemmen L1 und L2 zu belegen. Bei Anschluss eines einzelnen Kochfeldes ist die freie, dritte Leitungsader entspre- chend den Installationsvorschriften zu isolieren. Die N- Leiter werden mit der beiliegenden Verteilerklemme verbunden (nur 3phasige Variante). Herdzuleitung 3phasig (17) an die An- schlussklemmen IN (19 ... 23) der Span- nungsunterbrechung anschließen. Dabei zuerst den Schutzleiter anschließen. Anschlussleitung (27) durch die Kabeleinfüh- rung (10) stecken. Zugentlastung (26) herstellen. Anschlussleitung 3phasig (27) an die An- schlussklemmen OUT (19 ... 23) der Span- nungsunterbrechung anschließen. Dabei zuerst den Schutzleiter anschließen. ODER: Herdwächter 1phasig anschließen Herdzuleitung 1phasig (17) an die An- schlussklemmen IN (22/23/29) der Span- nungsunterbrechung anschließen. Dabei zuerst den Schutzleiter anschließen. Anschlussleitung (30) durch die Kabeleinfüh- rung (10) stecken. Zugentlastung (26) herstellen. Anschlussleitung 1phasig (30) an die An- schlussklemmen OUT (22/23/28) der Span- nungsunterbrechung anschließen. Dabei zuerst den Schutzleiter anschließen. Optional: Wasser Leckage Sensor in die Anschlussbuchse (12) der Spannungsunter- brechung (9) stecken (siehe Montage Wasser Leckage Sensor). Gehäuseabdeckung (13) mit den Befesti- gungsschrauben (14) am Gehäuseunterteil befestigen. Optional: externen Signalgeber an potenzi- alfreien Kontakt (18) anschließen (Bild 6). Leitungsschutzschalter für Herd/Kochfeld wieder einschalten. In 1 Out 2 Out 1 In 2 AUX1 AUX2 Bild 6: Anschlussklemme (AUX) für externe Si- gnalgeber (11) Bild 7: Potenzialfreien Ausgang anschließene

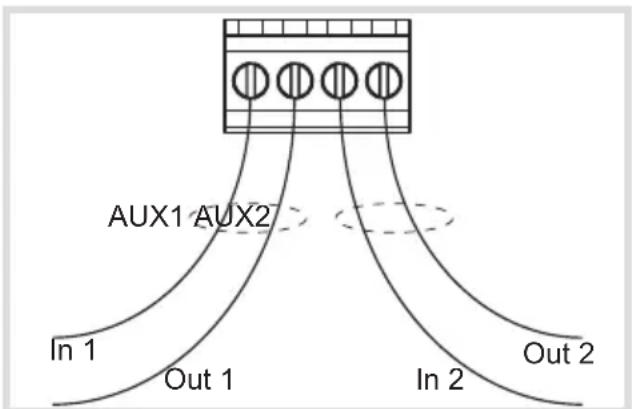

Potenzialfreie Kontakte anschließen Das Gerät ist mit zwei potenzialfreien Ausgän- gen AUX1 und AUX2 (18) ausgestattet. Darüber kann der Zustand des Herdwächters an Bi- näreingänge der Hausautomation oder sonstige sicherheitstechnische Systeme weitergeleitet werden (weitere Informationen siehe Abschnitt 4.5). Die AUX-Ausgänge sind optoisoliert und poten- zialfrei. Aufgrund des Optokopplers muss auf die Polarität der Abtastspannung des Binärein- gangs der Hausautomation geachtet werden. Die Out-Klemmen sind mit dem Masse bzw. Erdpotential des Binäreingangs zu verbinden. Die Abtastspannung zwischen In und Out darf maximal 24 V DC und muss mindestens 3 V betragen. Der Strom zwischen In und Out ist auf maximal 10 mA zu begrenzen Nur Gleichspannung ist zwischen den Klem- men In und Out zulässig. Das anzuschließende Gerät sollte bereits vor- konguriert sein. Ausbrechö󰀨nung (11) am Gehäuseunterteil entfernen (Bild 7) Potenzialfreien Ausgang anschließen. Auf Polarität der Anschlüsse achten! Leitung in Leitungsführungsschlitz klemmen. Sensoreinheit - Montageort auswählen Die Sensoreinheit kann wahlweise an der Wand oberhalb des Herdes/Kochfeldes oder direkt unter die Dunstabzugshaube (Bild 8) montiert werden. Die Sensoreinheit überwacht die Temperatur und die Benutzung des Herdes/ Kochfeldes und schaltet im Alarmfall die Strom- zufuhr ab. Montagehalterung (8) vorsichtig von der Sensoreinheit abziehen. Batterien in die Sensoreinheit einlegen. Verbindung zur Spannungsunterbrechung wird automatisch hergestellt. Bei erfolgreicher Funkverbindung gibt die Sensoreinheit zwei Signaltöne zur Bestätigung ab. Montagehalterung (8) wieder an der Sen- soreinheit befestigen. Fett und Schmutz mit dem beiliegenden Reini- gungspad von der Montageäche entfernen. Sensoreinheit mittels vorinstalliertem Klebe- streifen (Bild 8) anbringen (Optional: beilie- gendes Befestigungsmaterial verwenden). Auf eine korrekte Sensorausrichtung achten. Bei Herdbreiten zwischen 70 ... 90 cm sollte die Alarmgrenze eine Stufe tiefer eingestellt werden, als in Tabelle 5 empfohlen. Die Sensoreinheit muss mittig über dem Herd/Kochfeld montiert werden. max. 15 cm max. 15 cm

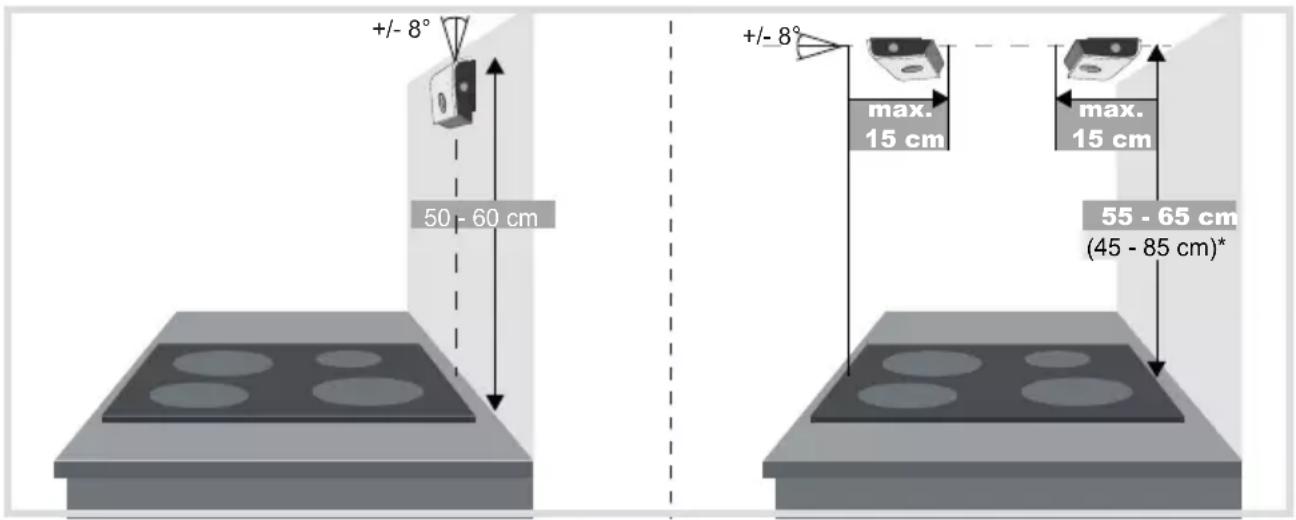

• Bei einer Installation außerhalb der Standardhöhe von 55 ... 65 cm ist die Alarmgrenze entspre- chend anzupassen (siehe Alarmgrenze einstellen). Bild 8: Wandmontage (links); Montage unter der Dunstabzugshaube (rechts)e

(32) (31) (33) (9) (32) (11) Bild 9: Montage Wasser Leckage Sensor (31) Stecker Wasser Leckage Sensor (32) Wasser Leckage Sensor (33) Anschlussbuchse für weiteren Wasser Leckage Sensor Montage Wasser Leckage Sensor Die Leckage Sensoren werden unter der Spüle, im Bereich der Spülmaschine und an weiteren Stellen, an denen mit Wasserleckagen zu rech- nen ist, platziert. Stecker des Leckage Sensors (31) in die Buchse an der Spannungsunterbrechung (11) stecken. Wasser Leckage Sensor (32) z. B. unter die Spülmaschine legen (Bild 9). Optional: Weiteren Wasser Leckage Sensor an die Buchse (33) des vorderen Sensors (31) stecken. Wasser Leckage Sensor testen: Ein feuchtes Tuch auf den Wasser Leckage Sensor legen. Herdwächter löst Test-Alarm aus. Nach erfolgreichem Test den Wasser Lecka- ge Sensor trocknen und reinigen.e

5.2 Inbetriebnahme und Funktionsprüfung durchführen

Nach der Installation sollte eine Funktionsprü- fung durch die Elektrofachkraft durchgeführt werden. Für die Erstinbetriebnahme sind die Stan- dardeinstellungen des Herdwächters zu ver- wenden. Weichen die Montagehöhe der Sen- soreinheit oder die Abmessungen des Herdes/ Kochfeldes von den Standardwerten (Bild 8) ab, so ist die Inbetriebnahme manuell durchzufüh- ren (siehe Manuelle Inbetriebnahme). Funktionsprüfung durchführen Herd/Kochfeld mit der größten Leistung einschalten. Bei einem Induktionsherd ist zur Inbetriebnahme ein geeigneter Topf aufzustellen. Bedientaste (3) 5 s lang gedrückt halten. Die Stromzufuhr zum Herd/Kochfeld wird un- terbrochen. Herd/Kochfeld ist ausgeschaltet. Überprüfen ob der Herd/die Kochplatte abgeschaltet ist. Herd/Kochfeld über den entsprechenden Kochplattenschalter manuell ausschalten. Bei ausgeschaltetem Herd/Kochfeld die Bedientaste (3) einmal drücken. Die Stromzufuhr zum Herd/Kochfeld ist wieder eingeschaltet. Herdwächter ist be- triebsbereit. Status-LED (5) blinkt einmal in der Farbe grün.

5.3 Manuelle Inbetriebnahme/Geräteeinstellung

Einstellmodus Einstellung Farbe der Status-LED (5) Modus 1 Alarmgrenze einstellen leuchtet weiß Modus 2 Funkverbindung herstellen blinkt lila-blau Modus 3 Herdtyp kalibrieren blinkt gelb-grün Modus 4 AUX-Anschluss einstellen und testen blinkt weiß (normaler AUX-Modus) blinkt rot (invertierter AUX-Modus) Tabelle 5. Einstellmodi Eine manuelle Inbetriebnahme ist dann erfor- derlich, wenn der Herd ausgetauscht wurde, die Herdabmessungen und die Montagehöhe der Sensoreinheit von den Standardwerten (Bild 8) abweichen oder es zu häugen Fehlalarmen kommt. Die manuelle Inbetriebnahme wird über vier Einstellmodi an der Sensoreinheit durchgeführt: Die Einstellmodi können nacheinander oder einzeln verändert werden. Bedientaste (2) 5 s gedrückt halten. Einstellmodus 1 ist aktiviert. Status-LED (5) leuchtet weiß. Bedientaste (3) so oft drücken, bis der näch- ste Einstellmodus erreicht ist. Die Status-LED (5) signalisiert den einge- stellten Modus in der entsprechenden Farbe. WARNUNG! Unfallgefahr! Bei zu hoher Einstellung der Alarmgrenze erfolgt eine verzögerte Erkennung von Gefahrensituationen. Alarmgrenze während der Installation nicht höher als 8 einstellen!

Farbe der Status-LED (5) Anzahl der Signaltöne Alarmgrenze Installationshöhe: Wandmontage Installationshöhe: Montage unter der Dunstabzugshaube rot ●●● ●●● 12 ●●● ●● 11 ●●● ● 10

• empfohlene Alarmgrenzen Tabelle 6: Alarmgrenzen Einstellmodus 1: Alarmgrenze einstellen Im Auslieferungszustand ist die Alarmgren- ze 6 voreingestellt. Das bedeutet, dass die Sensoreinheit in einer Höhe von 50 ... 60 cm (Wandmontage) oder 55 ... 65 cm (Montage un- ter der Dunstabzugshaube) montiert ist. Wenn die Montagehöhen vom Standard abweichen, dann ist die Alarmgrenze (Tabelle 5) anzupas- sen. Die empfohlene Alarmgrenze (4 - 7) ist abhän- gig von der Herdposition, der Installationshöhe, der Montageart und dem Reaktionsverhalten der Sensoreinheit. Die Werte liegen zwischen 1 und 12 (1 = schnellste Reaktion, 12 = lang- samste Reaktion). Der Einstellmodus 1 ist aktiviert. Die Sta- tus-LED leuchtet weiß. Geeignete, empfohlene Alarmgrenze aus Tabelle 6 auswählen. Bedientaste (2) drücken. Die nächst höhere Stufe wird eingestellt und der Einstellmodus 1 wird verlassen. ODER: Bedientaste (1) drücken. Die nächst tiefere Alarmgrenze wird einge- stellt und der Einstellmodus 1 wird verlas- sen. Die neue Alarmgrenze wird gemäß den An- gaben in Tabelle 6 über die Farbe der Sta- tus-LED und Anzahl der Töne signalisiert. Um eine andere Alarmgrenze einzustellen muss der Einstellmodus 1 erneut aufgerufen werden. Einstellmodus 2: Funkverbindung herstellen Der Einstellmodus 2 ist aufgerufen. Die Sta- tus-LED (5) blinkt lila-blau. Leitungsschutzschalter des Herdes/Koch- feldes für 10 s ausschalten. Sicherung wieder einschalten. Die Spannungsunterbrechung sucht auto- matisch die Sensoreinheit. Bei erfolgreicher Verbindung bestätigt die Sensoreinheit mit drei Signaltönen (●●●). Die Herdüberwachung beendet den automa- tischen Einstellmodus.e

oder Bild 10:Herdtyp manuell kalibrieren Einstellmodus 3: Herdtyp kalibrieren Der Einstellmodus 3 ist aufgerufen. Die Sta- tus-LED (5) blinkt gelb-grün. Zur Kalibrierung des Herdtyps stehen zwei Optionen zur Auswahl. Option 1: Herd und Ofen sind gemeinsam an die Spannungsunterbrechung angeschlossen (Bild 10, links). Backofen einschalten. Bedientaste (1) drücken. Die Sensoreinheit bestätigt die Identikation des Herdtyps mit akustischen und optischen Signalen. Backofen ausschalten. Manuelle Kalibrierung in der Option 1 ist abgeschlossen. Option 2: Kochfeld ist einzeln an die Span- nungsunterbrechung angeschlossen (Bild 10, rechts). Leistungsstärkste Kochplatte auf höchster Stufe einschalten. Bedientaste (2) drücken. Die Sensoreinheit bestätigt die Identikation des Herdtyps mit akustischen und optischen Signalen. Kochplatte ausschalten. Manuelle Kalibrierung in der Option 2 ist abgeschlossen. Die Herdüberwachung beendet den automa- tischen Einstellmodus. Bei einem Induktionsherd ist zur Inbetriebnahme ein geeigneter Topf aufzustellen. Einstellmodus 4: Potenzialfreie Kontakte einstellen und testen Zusätzliche Informationen zu den beiden potenzialfreien Ausgängen AUX1 und AUX2 sind in Kapitel 4.5 zu nden. Der Einstellmodus 4 ist aufgerufen. Die Sta- tus-LED (5) blinkt weiß (normale Einstellung) oder rot (invertierte Einstellung). Bedientaste 1 (1) für fünf Sekunden drücken Wechsel zwischen den beiden Betriebsmodi der AUX-Ausgänge: Normaler AUX-Modus: Die Status-LED (5) blinkt weiß. Invertierter AUX-Modus: Die Status-LED (5) blinkt rot. AUX-Ausgänge testen: Bedientaste (1) kurz drücken. AUX1 wechselt zwischen AN und AUS. Bedientaste (2) kurz drücken. AUX2 wechselt zwischen AN und AUS. Um Einstellmodus 4 zu beenden: Bedientaste (3) drücken. Der Einstellmodus wird beendet.e

5.4 Farbstreifen der Sensoreinheit wechseln

Mit den mitgelieferten Farbstreifen kann die Sen- soreinheit an die Wandfarbe angepasst werden. Sensoreinheit vorsichtig von der Montage- halterung (8) abziehen. Frontabdeckung (6) durch Anheben an der Rückseite von der Sensoreinheit lösen. Gewünschten Farbstreifen auf der Sensor- einheit anbringen. Beim Anbringen des Farbstreifens auf der Sensoreinheit unbedingt darauf achten, dass kein Sensor verdeckt wird. Transparente Frontabdeckung auf der Sen- soreinheit befestigen. Sensoreinheit auf die Montagehalterung (8) drücken. 6 Anhang

6.1 Technische Daten

• Sensoreinheit Batterietyp AA/LR6 Alkaline Empfohlener Batterietyp Duracell Ultra Power (MX1500) Batterielebensdauer 3 p. 5
• Jahre Schalldruck in 1 m Abstand 70 p. 75
• dB (A) Funkfrequenz 2.4 GHz Reichweite 10 m, je nach Gebäudestruktur Abmessungen (B x H x T) 125 x 17 x 45 mm Verschmutzungsgrad 2 Spannungsunterbrechung Nennspannung, 3-phasig 400 V Nennstrom, 3-phasig 3 x 16 A Leiterquerschnitt, 3-phasig 5 x 2,5 mm² Nennspannung, 1-phasig 230 V Nennstrom, 1-phasig 1 x 25 A Leiterquerschnitt, 1-phasig 3 x 6 mm² Energieverbrauch 4 W Verschmutzungsgrad 2 Bemessungs-Stoßspannung 4 kV Betriebstemperatur +5 p. 100
• +35 °C Kugeldruckprüfung 100 °C Kriechstromfestigkeit (PTI) 175 p. 400
• Anzahl Schaltvorgänge ca. 6000 Schutzgrad IP20 Abmessungen (L x B x H) 239 x 113 x 42 mm Norm IEC/EN 60730-1: Typ 1.B DIN EN 50615 Potenzialfreie Kontakte Nennspannung DC 3 V Nennstrom max. 10 mA p. 24

6.2 Hilfe im Problemfall

Stromzufuhr zum Herd ist abgeschaltet. Ursache 1: Batteriestand der Sensoreinheit ist zu niedrig. Batterieanzeige (7) blinkt. Batterien wechseln. Ursache 2: Montageposition der Sensoreinheit ist falsch und Status-LED (5) blinkt gelb (●●●). Montageposition der Sensoreinheit prüfen und ggf. korrigieren (Bild 7). Ursache 3: Funkverbindung ist unterbrochen und Status-LED (5) blinkt blau (●). Funkverbindung im Einstellmodus 2 manuell herstellen (siehe Manuelle Inbetriebnahme). Ursache 4: Spannungsunterbrechung ist über- hitzt und Status-LED (5) blinkt blau (●●●). Gerät einige Zeit abkühlen lassen. Im Wie- derholfall eine Elektrofachkraft kontaktieren. Ursache 5: Problem mit der Sensoreinheit und Status-LED (5) blinkt gelb (●●). Batterien überprüfen oder Sensoreinheit überprüfen lassen. Ursache 6: Problem mit den Sensoren und Status-LED (5) blinkt gelb (●). Sensoreinheit und Sensoren vorsichtig reinigen.e

Stromzufuhr zum Herd wird abgeschaltet und sofort wieder eingeschaltet. Ursache: Spannungsunterbrechung ist falsch angeschlossen. Anschluss der Herdzuleitung und Herdan- schlussleitung auf richtige Klemmenbele- gung (IN/OUT) prüfen. Wasser Leckage Alarm löst aus. Ursache: Der Leckage Sensor ist nicht ausrei- chend getrocknet oder verschmutzt. Wasser Leckage Sensor trocknen bzw. reinigen. Sensoreinheit reagiert nicht auf Tastendruck. Ursache 1: Batterieladung zu niedrig. Batterien wechseln. Ursache 2: Batterien falsch eingelegt. Korrekte Position der Batterien laut Markie- rung am Boden des Batteriefachs prüfen und ggf. korrigieren. In der Tabelle 7 sind die evtl. auftretenden Feh- lermeldungen und deren Problembeschreibung aufgelistet. Abfrage Fehlerstatus Abfrage Fehlerstatus durch drücken der Be- dientaste (3). Die Status-LED (5) blinkt grün, wenn aktuell kein Fehler anliegt. Die Status-LED blinkt blau oder gelb bei auf- treten eines Fehlers. Die Fehlermeldungen und Problembeschreibungen sind in der nachfolgenden Tabelle 7 aufgelistet. Status-LED (5) blinkt blau Problembeschreibung ● Problem mit der Funkverbindung ●● Problem mit der Spannungsunterbrechung ●●● Spannungsunterbrechung ist überhitzt Status-LED (5) blinkt gelb Problembeschreibung ● Problem mit den Sensoren ●● Problem mit der Sensoreinheit ●●● Falsche Montageposition der Sensoreinheit Tabelle 7: Fehlermeldung Hinweis: Lässt sich ein Problem nicht unmittelbar beheben kann der Herd jederzeit vorüberge- hend für 1,5 Stunden genutzt werden, indem die Batterien aus der Sensoreinheit entfernt werden und die Sicherungen für den Herd 10 Sekunden lang aus- und danach wieder eingeschaltet werden. In diesem Notmodus steht die Schutzfunkti- on nicht zur Verfügung!

Wasser Leckage Sensor WXH202 KNX-Funk Binäreingang 2fach UP TRM702A KNX-Funk Binäreingang TRB302B 2fach UP 230 V „ “z
